КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКОЙ ЧАСТИ СИСТЕМ

АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ И ЗАЩИТЫ

Методика поверки

МП2064-0103-2015

Руководитель лаборатории

ФГУП "ВНИИМ им. Д.И. Менделеева"

''              В.П. Пиастре

"29 " октября 2015 г.

Санкт-Петербург 2015 г. '

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на каналы измерительные электрической части систем автоматического регулирования и защиты (далее - каналы) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При проведении поверки необходимо использовать документ "Каналы измерительные электрической части систем автоматического регулирования и защиты". Руководство по эксплуатации" ИТЦЯ.420149.034 РЭ и настоящую методику.

Первичная поверка каналов проводится на предприятии-изготовителе или на специализированных предприятиях эксплуатирующего ведомства.

Периодическая поверка каналов осуществляется на объекте Заказчика.

При наличии заявления от владельца средства измерений (СИ) допускается проведение поверки о тдельных измерительных каналов из состава СИ в указанных в заявлении конкретных выбранных диапазонах.

Интервал между поверками - 2 года.

При проведении поверки каналов (ИК) должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки каналов должны быть применены следующие средства: Калибратор универсальный Н4-7 (Номер в ФИФ по ОЕИ 22125-01), воспроизведение силы постоянного тока, предел 20 мА, ± (0,004%1_х+0,0004%1_п) Генератор сигналов специальной формы AFG72125, от 1 мГц до 25 МГц, ± МО’⁶ (Номер в ФИФ по ОЕИ 53065-13)

Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C.

Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 %

при температурах от 15 до 40 °C, кл. 1.

Барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ± 0,8 мм рт.ст.

Примечания:

• 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

• 2. Допускается замена указанных средств измерений на другие типы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

К поверке каналов допускаются работники государственных и ведомственных метрологических органов, аккредитованных на право поверки данного средства измерения, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с документами "Каналы измерительные электрической части систем автоматического регулирования и защиты" ИТЦЯ.420149.034 РЭ и настоящей методикой.

4.Г Вее операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 4.2. При выполнении операций поверки каналов должны соблюдаться требования технической безопасности, регламентированные:

• - Г0СТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

• - Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

• - Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

• 5.1. При проведении операций поверки каналов должны соблюдаться следующие условия:

• - диапазон температуры окружающего воздуха,°C..............от 15 до 25

• - относительная влажность воздуха, %......................................до 80

• - диапазон атмосферного давления, кПа...........................от 84 до107

• 5.2. При невозможности обеспечения нормальных условий допускается проводить поверку каналов в фактических (рабочих) условиях с учетом дополнительных погрешностей применяемых средств поверки.

Рабочие условия эксплуатации каналов:     '

• - диапазон температуры окружающего воздуха, °C

первичных измерительных преобразователей.................от 5 до 60

вторичной части каналов (ВИК).......................................от 5 до 40

• - относительная влажность воздуха %...........................................до 98

• - диапазон атмосферного давления, кПа........................................от 84 до 106,7

• 5.3. При поверке каналов в рабочих условиях эксплуатации должна контролироваться температура с целью учета дополнительных погрешностей (при их нормировании).

• 5.4. Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации "Каналы измерительные электрической части систем автоматического регулирования и защиты" ИТЦЯ.420149.034 РЭ и настоящую методику.

• 5.5. Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

• 6.1.   Внешний осмотр

• 6.1.1.  При проведении внешнего осмотра должно быть установлено соответствие каналов следующим требованиям.

• 6.1.1.1. Каждый шкаф канала должен соответствовать конструкторской документации и комплекту поставки (включая эксплуатационную документацию).

• 6.1.1.2. Механические повреждения наружных частей шкафов, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики каналов, должны отсутствовать.

• 6.1.1.3. Защитные механические замки на дверцах шкафов не должны иметь нарушений. Маркировка и надписи на стенках шкафов должны быть четкими, хорошо читаемыми.

• 6.1.1.4. Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1. - 6.1.1.3.

6.2. Опробование.

Опробование работы каналов выполняется следующим образом:

• - от генератора сигналов специальной формы подать на вход ВИК ИК частоты вращения сигнал с частотой, соответствующей ориетировочно 70 % диапазона измерений;

• - наблюдать реакцию на дисплее шкафа управления и регулирования (ШУР).

• 6.3 Проверка диапазонов и определение основных погрешностей каналов (ИК частоты вращения, ИК линейного перемещения, ИК давления и ИК электрической мощности).

• 6.3.1 Проверка диапазона и определение основной относительной погрешности ИК частоты вращения.

- поверку первичного измерительного преобразователя A5S09 проводятся в соответствии с документом "Датчики частоты вращения A5S. Методика поверки" МП 253-31-2011, утвержденным ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева" в 2011 г. При представлении действующего свидетельства о поверке первичного измерительного преобразователя A5S09 его дополнительную поверку допускается не проводить.

• - определение основной относительной погрешности ИК выполняют не менее чем в 5 точках Vj, равномерно распределенных в пределах диапазона измерений частоты вращения; при этом учитывается, что зависимость между значениями частоты следования импульсов во входной последовательности и частоты вращения носит линейный характер (значению Vmin= 1 об/мин соответствует Fmin= 1 Гц; Vmax= 3600 об/мин соответствует F_max= 3600 Гц);

• - выбирают 5 точек частоты вращения Vi (об/мин), численно совпадающих с частотой входных сигналов ВИК Fi (Гц), в пределах диапазона измерений;

• - на генераторе сигналов специальной формы AFG72125, подключенном ко входу ВИК, последовательно устанавливают значения Fi;

- наблюдают показания V_Bblx i на дисплее шкафа управления и регулирования в единицах частоты вращения (в об/мин);

- для каждого значения F, вычисляют абсолютную погрешность ВИК Д_ик по формуле

Abhki⁼ I Увых i * Vj I (об/мин);

• - для каждого значения Fi вычисляют относительную погрешность ВИК по формуле

АвИК! ........

5вик,=---100%

вычисляют относительную погрешность ИК по формуле

®ик j ~Г1 {^ВИК ^пип) •>

где бпип - предел основной относительной погрешности первичного измерительного преобразователя A5S09, входящего в структуру ИК.

Результаты заносят в Приложение А.

Результаты поверки ИК частоты вращения считаются положительными, если для всех 5_Ик i выполняется соотношение

|§ик i | — |бик доп|

Примечание: при использовании в ИК частоты вращения "Комплекса сбора данных многофункционального МКСД" (модуль ИК FM) в качестве вторичной части (ВИК) следует учитывать, что погрешность модуля в поддиапазоне входных сигналов до 100 Гц (т.е. в поддиапазоне измерений частоты вращения до 100 об/мин) нормирована не в относительном, а в приведенном виде. Поэтому для этого поддиапазона следует вычислять приведенную по-

грешность ВИК по формуле

Двик max

mm

где Vmax, Vmin- верхний и нижний пределы указанного поддиапазона измерений частоты вращения (об/мин), а погрешность ИК в целом определять по соотношению

8_mi + (5^-)²) ,

где D = (V_max - V_min) - поддиапазон измерений частоты вращения до 100 об/мин.

• 6.3.2 Проверка диапазона и определение основной приведенной погрешности ИК линейного перемещения

6.3.2.1 Проверка диапазона и определение основной приведенной погрешности ИК линейного перемещения с первичным измерительным преобразователем, имеющим аналоговый выход 4-20 мА.

Поверка первичного измерительного преобразователя (датчика) BTL5 проводится в соответствии с документом МП РТ 1520-2010 " Преобразователи линейных перемещений BTL5, BTL6, В П.7.Методика поверки", утвержденным ФГУ "РОСТЕСТ-Москва" в 2010 г. При представлении действующего свидетельства о поверке первичного измерительного преобразователя BTL5 его дополнительную поверку допускается не проводить.

• - определение основной приведенной погрешности ИК выполняют не менее чем в 5 точках Ii>, равномерно распределенных в пределах диапазона выходного сигнала силы постоянного тока датчика BTL5;

• - для каждого значения L рассчитывают соответствующее номинальное значение технологического параметра (линейного перемещения) по формуле

. (Атах-Атт)       л ,                                         _Тл,_Гт.

А, =---------- (L — 4) + Anna - для диапазона силы входного тока ВИК 4-20 мА ,

(Imax—Imm)

ГДе Amin, A_max- нижний и верхний пределы диапазона измерения линейных перемещений;

• - на калибраторе универсальном Н4-7, подключенном ко входу ВИК, последовательно устанавливают значения I;;

• - наблюдают показания А_Вых i на дисплее шкафа управления и регулирования в единицах линейного перемещения (мм);

• - для каждого значения L вычисляют абсолютную погрешность ВИК А_вик j по формуле

Авик1⁼ I Авых i * Aj | (мм);

• - находят максимальное значение абсолютной погрешности ВИК по формуле

Авик max“ max (Авик i)

- вычисляют приведенную погрешность ВИК по формуле

Двиктах „_АП/

Аллах “ Amin

где Amin, A max - нйжний и верхний пределы диапазона измерений линейных перемещений, вычисляют приведенную погрешность ИК по формуле

у =1.1

ИК

9

где Дпип - предел основной абсолютной погрешности первичного измерительного преобразователя BTL5, входящего в структуру ИК;

D = (A max - Amin) - диапазон измерений.

Результаты заносят в Приложение Б.

Результаты поверки ИК линейного перемещения с первичным измерительным преобразователем, имеющим аналоговый вы^од 4-20 мА, считаются положительными, если выполняется соотношение

|Уик| |уикдоп|

• 6.3.2.2 Проверка диапазона и определение основной приведенной погрешности ИК линейного перемещения с первичным измерительным преобразователем, имеющим цифровой выход.

Поскольку выходным сигналом первичного измерительного преобразователя ИК линейного перемещения BTL5 является цифровой код, передаваемый на модуль шины Profi-bus TSX PBY 100 контроллера PLC Modicon, то погрешность ИК линейного перемещения в целом определяется только погрешностью первичного измерительного преобразователя BTL5.

Результаты заносят в Приложение Б.

Результаты поверки ИК линейного перемещения с первичным измерительным преобразователем, имеющим цифровой выход, считаются положительными, если по результатам поверки BTL5 выполняется соотношение

| Дпип/D] |уик доп|,

где Дпип - предел допускаемой основной абсолютной погрешности первичного измерительного преобразователя BTL5, входящего в структуру ИК;

D = (A max - Amin) - диапазон измерений параметра.

• 6.3.3 Проверка диапазона и определение основной приведенной погрешности ИК электрической мощности.

6.3.3.1 Проверка диапазона и определение основной приведенной погрешности ИК электрической мощности с первичным измерительным преобразователем, имеющим аналоговый выход 4-20 мА.

Поверка первичного измерительного преобразователя РМ175 проводится в соответствии с документом МП 34868-07 "Приборы для измерений показателей качества и учета электрической энергии РМ172Е, RPM0721; РМ172ЕН. EDL172EHXR; РМ175, EDL175XR; РМ296, PNA296. Методика поверки", утвержденным ФГУП "ВНИИМС" в 2007 г.

При представлении действующего свидетельства о поверке первичного измерительного преобразователя РМ175 его дополнительную поверку допускается не проводить.

• - определение основной приведенной погрешности ИК выполняют не менее чем в 5 точках L, равномерно распределенных в пределах диапазона выходного сигнала силы постоянного тока датчика BTL5;

• - для каждого значения L рассчитывают соответствующее номинальное значение технологического параметра (электрической мощности) по формуле

Aj = ^<'^{Amax Атш}) Qj _ Amin - для диапазона силы входного тока ВИК "4 - 20 мА", (Imax—1пйп)

где Amin, Атах- нижний и верхний пределы диапазона измерения электрической мощности;

• - на калибраторе универсальном Н4-7, подключенном ко входу ВИК, последовательно устанавливают значения Г;

• - наблюдают показания А_Вых i на дисплее шкафа управления и регулирования в единицах электрической мощности (МВт);

- для каждого значения L вычисляют абсолютную погрешность ВИК Д_Вик i по формуле

Л вик i⁼ I Авых i - Aj | (МВт);

- находят максимальное значение абсолютной погрешности ВИК по формуле

Авик тах⁼ max (А_Вик i)

- вычисляют приведенную погрешность ВИК по формуле

Авик max

где Amin, Атах - нижний и верхний пределы диапазона измерений электрической мощности.

вычисляют приведенную погрешность ИК по формуле

где у пип - предел основной приведенной погрешности первичного измерительного преобразователя РМ175, входящего в структуру ИК.

Результаты заносят в Приложение В.

Результаты поверки ИК электрической мощности с первичным измерительным преобразователем, имеющим аналоговый выход 4-20 мА, считаются положительными, если выполняется соотношение

• 6.3.3.2 Проверка диапазона и определение основной приведенной погрешности ИК электрической мощности с первичным измерительным преобразователем, имеющим цифровой выход.

Поскольку выходным сигналом первичного измерительного преобразователя ИК электрической мощности является цифровой код, передаваемый на модуль сети Ethernet TSX ETY 5103 контроллера PLC Modicon, то погрешность ИК электрической мощности в целом определяется только погрешностью первичного измерительного преобразователя РМ175.

Результаты заносят в Приложение В.

ИК электрической мощности с первичным измерительным преобразователем, имеющим цифровой выход, считается выдержавшим испытания, если выполняется соотношение

| Упип| I У ик доп|,

где Упип - предел основной приведенной погрешности первичного измерительного преобразователя РМ175, входящего в структуру ИК.

• 6.3.3.3 Проверка диапазона и определение основной приведенной погрешности ИК электрической мощности без первичного измерительного преобразователя.

Поверка ИК электрической мощности, в структуру которого входит только вторичная часть (ВИК), выполняется по методике п. 6.3,3.1 (только в части определения приведенной погрешности ВИК).

Результаты заносят в Приложение В.

Результаты поверки ИК электрической мощности без первичного измерительного преобразователя считаются положительными, если выполняется соотношение

| Увик| | Уик доп|,

где у_Вик - предел основной приведенной погрешности вторичной части (ВИК), построенной на модуле аналогового ввода TSX AEY контроллера PLC Modicon.

6.3.4 Проверка диапазонов и определение основной приведенной погрешности ИК давления.

Поверка первичных измерительных преобразователей (датчиков) Сапфир-22ЕМА-ДИ и Сапфир-22ЕМА-ДА проводится в соответствии с документом НКГЖ.406233.025МП "Преобразователи давления измерительные. Методика поверки", утвержденным ГЦИ СИ ФГУП "ВНИИФТРИ" в 2010 г.

При представлении действующих свидетельств о поверке первичных измерительных преобразователей Сапфир-22ЕМА-ДИ, Сапфир-22ЕМА-ДА их дополнительную поверку допускается не проводить.

- определение основной приведенной погрешности ИК выполняют не менее чем в 5 точках

Г , равномерно распределенных в пределах диапазона выходного сигнала силы постоянного тока датчиков Сапфир-22ЕМА-ДИ, Сапфир-22ЕМА-ДА;

- для каждого значения Г рассчитывают соответствующее номинальное значение технологического параметра (давления) по формуле

Где Amin, Amax~ нижний и верхний пределы диапазона измерения давления^

• - на калибраторе универсальном Н4-7, подключенном ко входу ВИК, последовательно устанавливают значения L;

• - наблюдают показания L_Bb|_X i на дисплее шкафа управления и регулирования в единицах давления (МПа - для ИК с Сапфир-22ЕМА-ДИ; кПа - для ИК с Сапфир-22ЕМА-ДА); Примечание: визуализация результатов измерений давления на дисплее шкафа управления и регулирования может выполняться также в других единицах (кгс/см²) для обоих структур ИК.

- для каждого значения L вычисляют абсолютную погрешность ВИК А_вик j по формуле

А вик 1 ~ I Авых i ■ Ai | (МПа/кПа);

- находят максимальное значение абсолютной погрешности ВИК по формуле

Авик max^- max (А_Вик i)

- вычисляют приведенную погрешность ВИК по формуле

100%,

где A_min, Ашах - нижний и верхний пределы диапазона измерений давления.

- вычисляют приведенную погрешность ИК по формуле

где Упип - предел основной приведенной погрешности первичного измерительного преобразователя, входящего в структуру ИК.

Результаты поверки ИК давления считаются положительными, если для каждой структуры ИК (с датчиком Сапфир-22ЕМА-ДИ и датчиком Сапфир-22ЕМА-ДА) выполняется соотношение

6.4 ПРОВЕРКА СООТВЕТСТВИЯ ПО ИДЕНТИФИКАЦИОННЫМ ДАННЫМ.

Для проверки наименования и номера версии установленной операционной системы процессора контроллера выполните следующие действия:

• 1) Подключите ПЛК фирмы «Schneider Electric» к компьютеру через порт Ethernet используя кабель соединительный прямой UTP кат. 5е и подайте на ПЛК питание.

• 2) Откройте на компьютере стандартный web-браузер, например «Internet Explorer», и введите в адресной строке IP-адрес {ИЕр://<значение 1Р-адреса>/), при этом:

- для нового, ранее не программируемого контроллера, используется IP-адрес 85.16.XXX.YYY, где XXX и YYY две последние цифры МАС-адреса в десятичной системе счисления. МАС-адрес указан на передней панели сетевого модуля контроллера в шестнадцатеричной системе счисления;

для контроллера с установленной программой, используется IP-адрес 192.168.31.ZZZ, где ZZZ может принимать значение 111, 121, 211 и 221 в соответствии со схемой электрической структурной топологии уплотненных линий передачи данных по проекту.

• 3) В окне браузера откроется страница интегрированного в контроллер Web-сервера. В панели наверху страницы выберите пункт «Diagnostics» (рис. 1), затем в меню, открывшемся слева выберите пункт «Rack viewer».

Я                  ■ ?ac:ofyG3$t WebServei TSXEiYSiQ

Рисунок 1

• 4) В отобразившемся окне «Безопасность Windows» введите в поле «Пользователь» имя пользователя USER, в поле «Пароль» - пароль USER. Далее нажмите «ОК».

• 5) На странице Web-сервера отобразится схематичное изображение модулей контроллера (рис. 2). Наведите курсор на изображение процессора контроллера и нажмите левую кнопку манипулятора.

•tta Лрщ.< 14 MMIM-M С>мк (тая

TSX ETY PORT Web Server

Рисунок 2

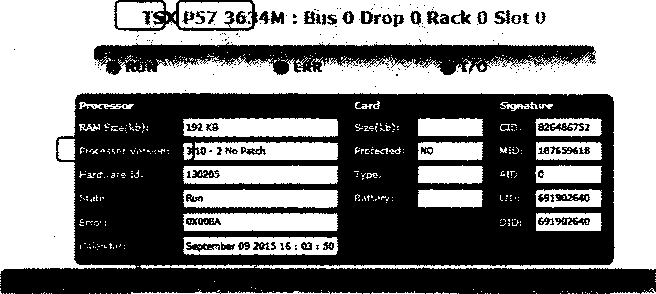

6) На странице Web-сервера отобразится информация о процессоре контроллера (в зависимости от дополнительно установленных на компьютере технологических программ информация может иметь различное отображение, рис. 3 и рис. 4). Идентификационное наименование ПО указано в поле с названием «Reference Present» (см. рис. 3) или в верхней части открывшейся страницы (см. рис. 4). Версия текущей операционной системы указана в поле с названием «Version» (см. рис. 3) или «Processor version» (см. рис. 4). Проверьте версию операционной системы процессора контроллера на соответствие версии не ниже 3.00.

Рисунок 4

В таблице 2 приведены идентификационные данные, которым должно соответствовать ПО.

Рисунок 3

Таблица 2

Результаты поверки признаются положительными, если идентификационное наименование ПО контроллера и номер версии (идентификационный номер) соответствуют данным, приведенным в разделе "Программное обеспечение" описания типа (таблица 2);

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1. При положительных результатах поверки каналов оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

• 7.2. При отрицательных результатах поверки каналов свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

г.

к

Условия поверки:                            .

• -  температура окружающего воздуха, °C.................

• -  относительная влажность воздуха, %....................

• -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

• -  ____________________ зав. №_______

(Свидетельство о поверке №________от________г.)

• -  __________________________, зав. №________

(Свидетельство о поверке №________от________г.)

Результаты поверки приведены в таблицах 1, 2.

Таблица 1

Таблица 1 ИК частоты вращения 5_ИК доп = ± 0,15 %

Пределы допускаемой основной относительной погрешности первичного изме

рительного преобразователя (ПИП) частоты вращения A5S09 зав. № __________

(Госреестр № 49138-12) 5_Пип = ±____

(Свидетельство о поверке №_____ до ______г., выдано ____________________).

Расчет относительной погрешности ИК частоты вращения производится по формуле

⁵ик; ⁼Г1^(б^_ик{+5^_П1)

Пределы допускаемой основной относительной погрешности первичного измерительного преобразователя (ПИП) частоты вращения A5S09 зав. №_______(Госреестр № 49138-12):

8пип ⁼ ± 0,1 %

(Свидетельство о поверке №_______до______г., выдано______________________).

Расчет относительной погрешности ИК частоты вращения производится по формулам - в поддиапазоне до 100 Гц

Выводы:___________________

Поверку проводили:

Условия поверки:

• -  температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

• - ___зав. №_______

(Свидетельство о поверке №________от________г.)

• -      ._____зав. №_________

(Свидетельство о поверке №________от__г.)

Результаты поверки:

• 1. ПК линейного перемещения в составе

• - преобразователь линейных перемещений BTL5 (ПИП);

• - модуль шины Profibus TSX РВУ 100 контроллера Modicon (ВИК)

Пределы допускаемой основной абсолютной погрешности первичного измерительного преобразователя (ПИП) линейного перемещения BTL5 зав. №________

(Госреестр № 46638-11) с цифровым выходом (Свидетельство о поверке №___________

до_______г., выдано _________________): Апип = ± 30 мкм

Расчет приведенной погрешности ИК производится по формуле

Уик — | Дпип/О| ⁼____%

где D = 320 мм (диапазон измерения параметра).

Уикдоп =±0,10%

• 2. ИК линейного перемещения в составе

• - преобразователь линейных перемещений BTL5 (ПИП);

• - контроллер программируемый логический PLC Modicon, модуль аналогового ввода TSX AEY

  Состав ИК	Диапазон измерения, мм	Aj, мм	A Bbixi, мм	А вик Ь мм	А вик шах мм	Приведенная погрешность, %
  						ВИК Y ВИК	ИК Тик
  Преобразователь линейных перемещений BTL5 Контроллер Mod-icon, модуль аналогового ввода TSX AEY	от 0 до 320	20
  		95
  		170
  		245
  		320

Пределы допускаемой основной относительной погрешности первичного измерительного преобразователя (ПИП) линейного перемещения BTL5 зав. № ___________

(Госреестр № 46638-11) с аналоговым выходным сигналом силы постоянного тока в диапазоне от 4 до 20 мА (Свидетельство о поверке №_____до_____г., выдано____): Дпип = ± 100 мкм

Расчет приведенной погрешности ИК линейного перемещения производится по формуле

где Дпип - предел основной абсолютной погрешности первичного измерительного преобразователя BTL5, входящего в структуру ИК;

D = 320 мм - диапазон измерения параметра.

Выводы:___________________

Поверку проводили:

'                            от"

Условия поверки:                            „

• -  температура окружающего воздуха, °C.................

• -  относительная влажность воздуха, %....................

• -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

• - _____________________________зав. №_______

(Свидетельство о поверке №________от________г.)

• - _____________________________зав. №_______

(Свидетельство о поверке №  _____от________г.)

Результаты поверки :

• 1. ПК электрической мощности в составе

• - прибор для измерений показателей качества и учета электрической энергии РМ175 (ПИП);

• - модуль сети TSX ETY 5103 контроллера Modicon (ВИК).

Пределы допускаемой основной приведенной погрешности первичного измерительного преобразователя (ПИП) электрической мощности РМ175 зав. №_____

(Росреестр № 34868-07) с цифровым выходом: у_Пип = ± 0,20 %

(Свидетельство о поверке №_________ до ________ г., выдано __________).

Поскольку погрешность ИК электрической мощности в целом определяется только погрешностью первичного измерительного преобразователя РМ175, имеющего цифровой выход, то уикдоп = ± 0,20 %

• 2. ИК электрической мощности в составе

• - прибор для измерений показателей качества и учета электрической энергии РМ175 (ПИП);

• - модуль аналогового ввода TSX AEY контроллера Modicon (ВИК).

Таблица 1 ИК электрической мощности Уикдоп 0,50 %

Пределы допускаемой основной приведенной погрешности первичного измери

тельного преобразователя (ПИП) электрической мощности РМ175 зав. №_______

(Госреестр № 34868-07) с аналоговым выходным сигналом силы постоянного тока в диапазоне от 4 до 20 мА: угмп ⁼ ± 0,20 %

(Свидетельство о поверке №__________до___________г., выдано_____________________)

Расчет приведенной погрешности ИК электрической мощности производится по формуле

• 3. ИК электрической мощности в составе

- модуль сети TSX ETY 5103 контроллера Modicon (ВИК).

Таблица 2 ИК электрической мощности у_{ик доп} = ± 0,15 %

Поскольку ИК не содержит в своей структуре первичного измерительного преобразователя, то погрешность ИК определяется только погрешностью ВИК.

Выводы:______ .   ______

Поверку проводили:

г.

Условия поверки: температура окружающего воздуха, °C.................

• -  относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

• -  ____________________ зав. №_______

(Свидетельство о поверке №________от________г.)

___________, зав. №________ (Свидетельство о поверке №________от________г.)

Результаты поверки приведены в таблицах 1 - 4.

Таблица 1 ПК давления у_{ик доп} = ± 0,50 %

Пределы допускаемой основной приведенной погрешности первичного изме

рительного преобразователя (ПИП) давления Сапфир-22ЕМА-ДИ зав. №__________

(Госреестр № 427682-09) с аналоговым выходным сигналом силы постоянного тока в диапазоне от 4 до 20 мА : у_Пип = ± 0,15 %

(Свидетельство о поверке № до____________г., выдано__________________).

Расчет приведенной погрешности ИК давления производится по формуле

Таблица 2 ИК давления у_{ик доп} = ± 0,50 %

Пределы допускаемой основной приведенной погрешности первичного измерительного преобразователя (ПИП) давления Сапфир-22ЕМА-ДИ зав. №___________

(Госреестр № 427682-09) с аналоговым выходным сигналом силы постоянного тока в диапазоне от 4 до 20 мА: угшп = ± 0,15 %

(Свидетельство о поверке №_____до_____________г., выдано ______________).

Расчет приведенной погрешности ИК давления производится по формуле

Y ⁼¹¹ Iff ⁺ Г )

'ИК ■ -Jx'BHK 'пил/

Таблица 3 ИК давления у_{ик доп} = ± 0,50 %

Пределы допускаемой основной приведенной погрешности первичного измеритель

ного преобразователя (ПИП) давления Сапфир-22ЕМА-ДИ зав. №___________

(Госреестр № 427682-09) с аналоговым выходным сигналом силы постоянного тока в диапазоне от 4 до 20 мА: упип = ±0,15%

(Свидетельство о поверке №_____до_____________г., выдано__________________).

Расчет приведенной погрешности ИК давления производится по формуле

Таблица 4 ИК давления у_ик доп = ± 0,50 %

Пределы допускаемой основной приведенной погрешности первичного измерительного преобразователя (ПИП) давления Сапфир-22ЕМА-ДА зав. № 15080030 (Госреестр № 427682-09) с аналоговым выходным сигналом силы постоянного тока в диапазоне от 4 до 20 мА: у пип = ± 0,25 %

(Свидетельство о поверке №_____до__г., выдано__________________).

Расчет приведенной погрешности ИК давления производится по формуле

Выводы:__■

Поверку проводили:
