Методика поверки «Микроомметры MMR-620, MMR-630 » (MMR-630-09 МП)

директора Москва» Евдокимов 2009 г.

УТВЕРЖДАЮ

Геиеральный директор ООО «СОНЭЛ»

МИКРООММЕТРЫ MMR-620, MMR-630

МЕТОДИКА ПОВЕРКИ

MMR-630-09 МП

Москва 2009 г.

Содержание

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

  • 5.1 Внешний осмотр.

  • 5.2 Опробование.

  • 5.3 Определение метрологических характеристик.

    • 5.3.1 Определение абсолютной погрешности измерения электрического сопротивления.

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на микроомметры MMR-620, MMR-630 и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

• 1.2 При несоответствии характеристик поверяемых микроомметров установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке микроомметров допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1 При проведении поверки должны соблюдаться следующие условия:

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 4.3 Определение метрологических характеристик должно проводиться со штатными калиброванными проводами, из комплекта микроомметров, фиксированной длины.

• 4.4 В меню микроомметров должны быть выбраны следующие установки РЕЖИМА ИЗМЕРЕНИЯ:

- протекание тока в два прохода;

- тип объекта - активное сопротивление (символ -i i- ).

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

• •  комплектности микроомметров в соответствии с руководством по эксплуатации;

• •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• •  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый микроомметр бракуется и подлежит ремонту.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

Поверяемый микроомметр подключают к катушке электрического сопротивления или шунту (см. рисунок 1, таблицу А.1 Приложения А для MMR-620; см. рисунок 1, таблицу А.2 Приложения А для MMR-630). Включают питание микроомметра нажатием клавиши Го~| и устанавливают поворотный переключатель диапазона в соответствии с таблицами: A.1 Приложения А для MMR-620; A.2 Приложения А для MMR-630. Измерения выполняют нажатием клавиши START. По окончании измерения фиксируются показания поверяемого микроомметра, и результат заносится в эти же таблицы.

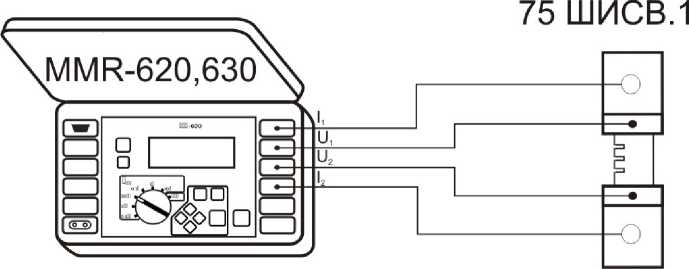

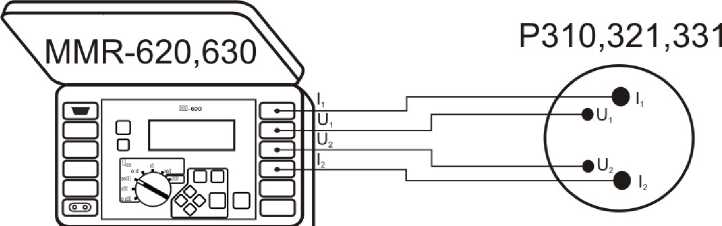

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления,

где    MMR-620, 630 - поверяемый микроомметр;

Р310, 321, 331 - катушка электрического сопротивления;

75 ШИСВ.1 - шунт измерительный стационарный с ограниченной взаимозаменяемостью.

Абсолютную погрешность измерения сопротивления определяют по формуле (1):

AR R-изм -^R_yCT

где   И._ус| - номинал катушки (шунта);

Я_изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц: А.1 Приложения А для MMR-620; А.2 Приложения А для MMR-630.

• 6.1 Положительные результаты поверки микроомметров оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики микроомметры к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Протоколы результатов поверки

Таблица А.1 - Определение абсолютной погрешности измерения электрического сопротивления постоянному току для MMR-620.

Таблица А.2 - Определение абсолютной погрешности измерения электрического сопротивления постоянному току для MMR-630.
