Федеральное государственное унитарное предприятие «Особое конструкторское бюро «Маяк» (ФГУП «ОКБ «Маяк»)

УТВЕРЖДАЮ

И.о. директора-главного конструктора

ФГУП «ОКБ «Маяк»

УТВЕРЖДАЮ

Раздел 3.2 «Методика поверки» Зам. директора по развитию ФГУП «ВНИИР»

ЦСМ»

_ В.В. Гринцев

2019 г.

ТЕПЛОСЧЕТЧИК ИМ2300ТМ

Руководство по эксплуатации

КЛУБ.421411.004 РЭ

[R[

2018

Содержание

Введение

3.1. Общие указания

3.2. Методика поверки

Перечень нормативно-технической документации

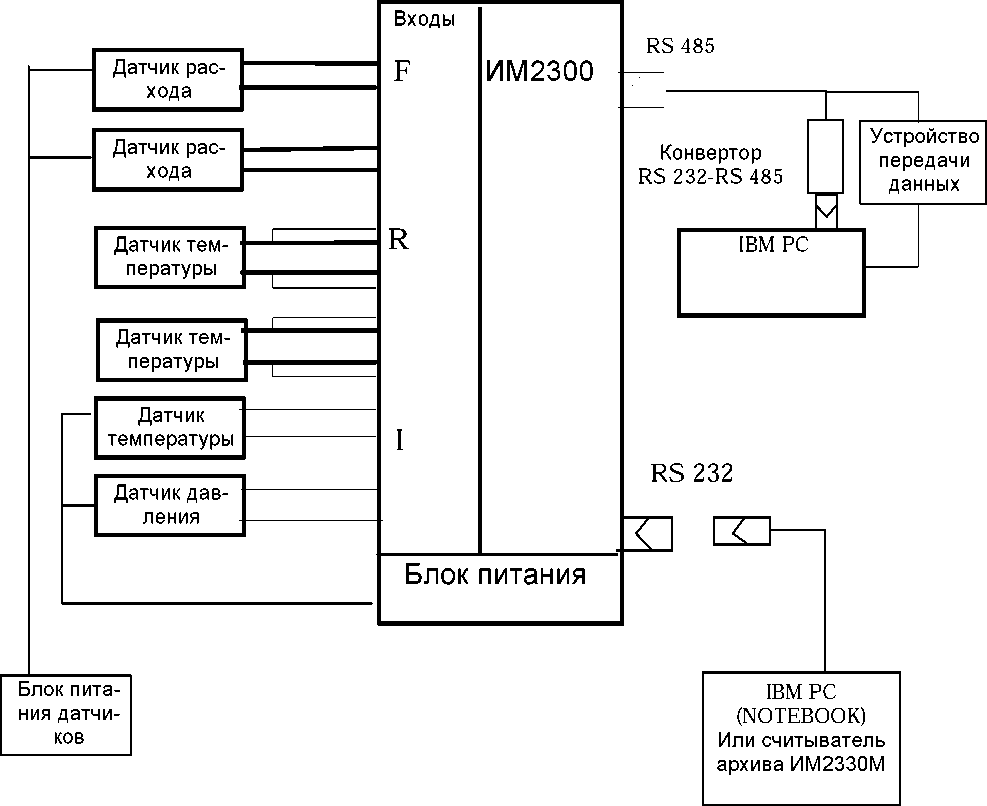

Приложение 1. Схема структурная теплосчетчика ИМ2300ТМ

Приложение 2. Средства измерений, применяемые в теплосчетчике ИМ2300ТМ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Введение

Настоящее руководство по эксплуатации (РЭ) предназначено для изучения устройства, принципа действия, правил эксплуатации и технического обслуживания теплосчетчика ИМ 2300ТМ (далее теплосчетчик).

Теплосчетчик соответствует ГОСТ Р 51649 и КЛУБ.421411.004 ТУ.

В руководстве по эксплуатации приведены основные технические характеристики теплосчетчика, методы поверки, требования по монтажу и эксплуатации теплосчетчика и другие сведения, необходимые для правильной эксплуатации.

При изучении и эксплуатации теплосчетчика необходимо дополнительно пользоваться следующими документами:

- правила учета тепловой энергии и теплоносителя;

- паспорт теплосчетчика;

- руководство по эксплуатации (РЭ) прибора вторичного тепло-энергоконтроллера ИМ2300;

  • - РЭ на измерительные преобразователи (далее - датчики), входящие в состав теплосчетчика;

  • - паспорта на датчики, входящие в состав теплосчетчика.

В руководстве по эксплуатации приняты следующие обозначения составных

частей теплосчетчика:

прибор вторичный теплоэнергоконтроллер ИМ2300           - ВПр

дополнительный блок питания датчиков                     - БПд

комплект термопреобразователей сопротивления             - ТПС

датчик избыточного давления                               - ДИ

термопреобразователь сопротивления с                     - ТС

нормированным токовым выходом

программа просмотра, анализа и подготовки                  - ППД

отчетных документов для IBM PС

1 Описание и работа
  • 1.1 Назначение изделия

    • 1.1.1 Теплосчетчик ИМ2300ТМ предназначен для измерений, контроля и регистрации объемного расхода, объема, давления, температуры, количества тепловой энергии в закрытых и открытых системах водяного теплоснабжения и в системах парового теплоснабжения в соответствии с «Правилами коммерческого учета тепловой энергии, теплоносителя» (2013 г. - в дальнейшем Правила).

    • 1.1.2 Теплосчетчик ИМ2300ТМ обеспечивает непрерывный круглосуточный автоматический режим сбора параметров по каналам измерения объемного расхода, объема, температуры, давления и расчет параметров теплоносителя и тепловой энергии. Теплосчетчик ведет учет времени работы, регистрацию во внутреннем архиве теплосчетчика и индикацию текущих параметров на встроенном табло, передачу текущих и архивных параметров на верхний уровень (персональный компьютер - ПК) по его запросу, просмотр архивных и текущих параметров и формирование отчетных документов на персональном компьютере в табличном и графическом форматах по инициативе обслуживающего персонала.

    • 1.1.3 Запись теплосчетчика при заказе и в документации другой продукции, в которой он может быть применен:

Теплосчетчик ИМ2300ТМ-Ох1-Ткх2/Т1Хз-Рх4 КЛУБ.421411.004 ТУ

xi - количество преобразователей расхода;

Х2 - количество термопреобразователей сопротивления с 4-х проводным подключением;

хз - количество термопреобразователей сопротивления c унифицированным токовым выходом 4 -20 мА;

х4 - количество датчиков давления.

Более подробные сведения, необходимые для заказа теплосчетчика, заносятся в опросный лист, который направляется предприятию- изготовителю.

  • 1.2 Характеристики

    • 1.2.1 Класс теплосчетчиков по ГОСТ Р 51649 - «1» с наименьшим значением разности температур в подающем и обратном трубопроводах Лтн=3°С.

    • 1.2.2 Перечень параметров, измеряемых, рассчитываемых, регистрируемых и индицируемых теплосчетчиком выбирается из числа указанных в таблице 1, в зависимости от типа узла учета (источник, потребитель, закрытая, открытая, зависимая, независимая система теплоснабжения и т.п.) и приводится в паспорте на конкретную модификацию теплосчетчика.

    • 1.2.3 Пределы допускаемой погрешности измерения параметров приведены в таблице 1 и записаны в паспорте на теплосчетчик.

    • 1.2.4 Формулы получения расчетных значений для каждого из рассчитываемых значений параметров для водяных и паровых систем теплоснабжения приведены в приложении В руководства по эксплуатации прибора вторичного теп-лоэнергоконтроллера ИМ2300.

    • 1.2.5 Общее количество каналов измерения 8.

Таблица 1

Параметры

Действия над параметрами

nn

п/п

Наименование

Размер

ность

измерение

расчет

регистрация в архив

индикация

Пределы допустимой относительной (абсолютной, приведенной) погрешности

1

2

3

4

5

6

7

8

1

Объем (масса) теплоносителя в подающем трубопроводе

м3 (тонн)

+

(+)

+

Вода: класс 1 ±(1 + 0,01 •GMMi/G), но не более ±3,5% (отн.)

Вода: класс 2 ±(2 + 0,02^GMMi/G), но не более ±5% (отн.)

Пар: ±3% при Q=10-100% (отн.)

2

Объем (масса) горячей воды в обратном трубопроводе

м3 (тонн)

+

(+)

+

класс 1: ±(1 + 0,01 •GMAX/G), но не более ±3,5% (отн.) класс 2: ±(2 + 0,02^GMM/G), но не более ±5% (отн.)

3

Объем (масса) воды на подпитку

м3 (тонн)

+

(+)

+

класс 1: ±(1 + 0,01 •GMAX/G), но не более ±3,5% (отн.) класс 2: ±(2 + 0,02^GMM/G), но не более ±5% (отн.)

4

Объем (масса) теплоносителя на горячее водоснабжение (подача)

м3 (тонн)

+

(+)

+

класс 1: ±(1 + 0,01 •GMAX/G), но не более ±3,5% (отн.) класс 2: ±(2 + 0,02^GMM/G), но не более ±5% (отн.)

5

Объем (масса) теплоносителя на горячее водоснабжение (циркуляция)

м3 (тонн)

+

(+)

+

класс 1: ±(1 + 0,01 •GMAX/G), но не более ±3,5% (отн.) класс 2: ±(2 + 0,02^GMM/G), но не более ±5% (отн.)

6

Температура теплоносителя в подающем трубопроводе

0С

+

+

±(0.6+0,004*t) (абс.)

7

температура теплоносителя в обратном трубопроводе

0С

+

+

±(0.6+0,004*t) (абс.)

8

температура подпиточной воды, конденсата или пара

0С

+

+

±(0.6+0,004*t) (абс.)

9

температура теплоносителя на горячее водоснабжение (подача)

0С

+

+

±(0.6+0,004*t) (абс.)

10

температура теплоносителя на горячее водоснабжение (циркуляция)

0С

+

+

±(0.6+0,004*t) (абс.)

11

давление в подающем трубопроводе

МПа

+

+

±2 % (прив. к ДИ) для воды ±1 % (прив. к ДИ) для пара

12

давление в обратном тру-бопров.

МПа

+

+

±2 % (прив. к ДИ) для воды

13

давление подпиточной воды

МПа

+

+

±2 % (прив. к ДИ)

14

разность температур в подающем и обратном трубопроводах

0С

+

±(0,5+3^AtH /At) % (отн.)(

15

вычисление тепловой энергии (количества теплоты)

ГКал

(+)

±(0,5+AtH /At) % (отн.)

16

тепловая мощность

ГКал/ч

+

+

не нормируется

17

тепловая энергия

ГКал

+

+

Водяные системы (закрытые): класс 1:

±(2 + 4-AWAI+ 0,01 •Gmax/G) (отн.) класс 2:

±(3 + 4-AWAI+ 0,02^Gmax/G) (отн.) Паровые системы:

±4% при расходе от 30 до 100% ±5% при расходе от 10 до 30%

18

масса теплоносителя за час (подающий труб.)

т

+

+

не нормируется

19

масса теплоносителя за час (обратный труб.)

т

+

+

не нормируется

20

масса теплоносителя за час (подпитка)

т

+

+

не нормируется

21

ср. температ. за час (подающий труб.)

оС

+

+

не нормируется

22

ср.температура за час (обратный трубопров.)

оС

+

+

не нормируется

23

ср.температура за час

(подпитка)

оС

+

+

не нормируется

1

2

3

4

5

6

7

8

24

ср.температура за час (ГВС - подача)

оС

+

+

не нормируется

25

ср.температура за час (ГВС - циркуляция)

оС

+

+

не нормируется

26

ср. давление за час (подающий труб.)

МПа

+

+

не нормируется

27

ср. давление за час (обратный трубопров.)

МПа

+

+

не нормируется

28

ср. давление за час (подпитка)

оС

+

+

не нормируется

29

ср. давление за час (ГВС -подача)

оС

+

+

не нормируется

30

ср. давление за час (ГВС -циркуляция)

оС

+

+

не нормируется

31

тепловая энергия 2 с начала включения

ГКал

+

+

+

не нормируется

32

масса теплоносителя с начала включения

т

+

+

+

не нормируется

33

наработка теплосчетчика с начала включения

ч

+

+

+

0,01 % (отн.)

34

наработка ВПр с начала включения

ч

+

+

+

0,01 % (отн.)

П р и м е ч а н и я

  • 1 t и Дт - значения температуры воды и разности температур в подающем и обратном трубопроводах, 0С;

  • 2 Дтн = 3 ос - наименьшее значение разности температур в подающем и обратном трубопроводах;

  • 3 Gmax - наибольшее значение объемного расхода теплоносителя в трубопроводе, м3/ч;

  • 4 G - измеренное значение объемного расхода теплоносителя в трубопроводе, м3/ч;

  • 5 ДИ - диапазон измерений.

  • 1.2.6 Для измерения количества теплоносителя или горячего водоснабжения в теплосчетчике используются датчики с частотным или числоимпульсным выходным сигналом со следующими характеристиками:

  • - диапазон частотного (числоимпульсного) выходного сигнала 0,6 - 10000 Гц;

  • - минимальная длительность импульса -                    0,25 мс;

  • - минимальная скважность -                               2;

  • - уровни выходных сигналов -                по разделу 6 ГОСТ 26.010;

  • - параметры линии связи между датчиком и ВПр - по РЭ на датчики;

  • - номинальный диаметр СИ объемного расхода и объема

    от DN10 до DN300;

  • - диапазон измерений объемного расхода, м3

    от 0,03 до 3060

    от 0,3 до 19700

воды

пара

  • - диапазон измерений массы теплоносителя, т

    от 0 до 106; от 0 до 106;

воды пара

  • - пределы допускаемой относительной

погрешности теплосчетчика

для класса 1: ±(1+0,01 •G max /G), но не более ±3,5%;

для класса 2: ±(2+0,02 •G max /G),

но не более ±5%

при измерении массы (объема) воды,

- пределы допускаемой относительной погрешности теплосчетчика при измерении

массы пара в диапазоне расходов

от 10% до 100% от максимального расхода, ±3 %

  • 1.2.7 Для измерения температуры и разности температур теплоносителя в подающем и обратном трубопроводах водяных систем используются комплекты термопреобразователей сопротивления со следующими характеристиками:

    1 - 150 0С;

    100 П; 500 П (W100=1,3910); Pt 100; Pt 500 (W100=1,3850); A, B

    класс 1, класс 2

- диапазон измерений -

- номинальная статическая характеристик:а:

  • - класс допуска по ГОСТ 6651

  • - класс точности комплекта

- пределы допускаемой относительной

погрешности при измерении разности температур, ±(0,5+3^AtH /At)%

  • - способ подключения                        4-х проводная линия;

  • - сопротивление линии связи, не более -             100 Ом.

  • 1.2.8 Для измерения температуры подпиточной воды, конденсата или пара используется одиночный термопреобразователь сопротивления по п.1.2.7 или термопреобразователь сопротивления с нормированным токовым выходом 4 - 20 мА со следующими характеристиками:

    вода: от 1 до 150 оС пар от 100 до 500 оС;

  • - диапазон измерений

- пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя

±(0,6+0,004^t) оС

  • 1.2.9 Для измерения давления используются датчики избыточного давления с нормированным токовым выходом 4-20 мА.

Верхний предел измерений давления измеряемой среды, не более 6,3 МПа

Пределы допускаемой приведенной к диапазону измерений погрешности теплосчетчика при измерении давления теплоносителя (воды) ±2 %

Пределы допускаемой приведенной к диапазону измерений погрешности теплосчетчика при измерении давления теплоносителя (пара) ±1 %

  • 1.2.10 Типы средств измерений (измерительных преобразователей), применяемых в теплосчетчике ИМ2300ТМ в любом сочетании, приведены в приложении 2.

Датчики, примененные в конкретном теплосчетчике, занесены в паспорт на теплосчетчик.

  • 1.2.11 В качестве вторичного прибора (вычислителя) в теплосчетчике использован теплоэнергоконтроллер ИМ2300, соответствующий техническим условиям ИМ23.00.00.001ТУ в исполнении «Тепловычислитель для воды» или «Тепловычислитель для пара». Вторичный прибор ИМ2300 обеспечивает сбор, расчет, индикацию, регистрацию и хранение параметров в соответствии с Правилами, а также передачу данных через интерфейс RS-485 или RS-232 в IBM PC по ее запросу.

Пределы допускаемой относительной погрешности вычислителя ±(0,5+AtH /At) %.

  • 1.2.12 Пределы допускаемой относительной погрешности теплосчетчика при

измерении тепловой энергии (количества теплоты) воды для закрытых систем теплоснабжения для класса 1             ±(2+4^AtH/At +0,01 •Gmax/G) %;

для класса 2            ±(3+4^AWAt +0,02^Gmax/g) %.

Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии пара, в диапазоне расходов пара:

от 30% до 100%                                            ±4 %

от 10% до 30%                                            ±5 %

  • 1.2.13 Теплосчетчик комплектуется по дополнительному заказу:

- программой для ПК для получения данных от теплосчетчика, их обработки, подготовки и получения отчетных документов;

- конвертором интерфейсов «RS-232 -- RS-485» для подключения теплосчетчика к ПК на расстояние не менее, -    до 1,2 км;

- двухканальным блоком питания 24(18)В, 250 мА для питания датчиков расхода;

- считывателем архива;

- устройством передачи данных.

  • 1.2.14 Количество архивируемых параметров, не менее - 8.

  • 1.2.15 Глубина внутреннего архива среднечасовой информации, не менее 100 суток, суточного - 6 месяцев, месячного (итоговые значения) - 3 года, диагностической информации - 100 суток.

  • 1.2.16 Время установления рабочего режима, не более           30 минут.

  • 1.2.17 Время хранения данных при отключении питания, не менее 1 год.

  • 1.2.18 Средняя наработка на отказ -                       40000 часов.

  • 1.2.19 Среднее время восстановления не более -          2 часов.

  • 1.2.20 Средний срок службы -                              12 лет.

  • 1.2.21 Питание теплосчетчика:

  • - вторичного прибора от сети переменного однофазного тока напряжением 220 В +10/-15% с частотой 50 +/-1 Гц.

  • - датчиков давления и температуры с выходом 4-20 мА от ИМ2300

  • - датчиков расхода в соответствии с РЭ на них.

  • 1.2.22 Потребляемая мощность, не более, ВА:

  • - ВПр                                                  7

  • - датчиков давления и температуры с выходом 4-20 мА        1

  • - датчиков расхода                              по РЭ на датчики

  • 1.2.23 Габаритные размеры (высотахширинахдлина), мм, не более:

    - ВПр щитового исполнения

    72х144х130;

    - ВПр настенного исполнения

    170х190х45;

    - ВПр исполнения DIN

    86х107х60

    - ВПр исполнения ИМ2300ВМ

    30х65х115

    - датчиков

    по РЭ на датчики

    1.2.24 Масса, не более, кг:

    - ВПр

    1,1

    - датчиков

    по РЭ на датчики

    1.2.25 Время установления выходных сигналов, не более         10 с

  • 1.2.26 Теплосчетчики выдерживают короткое замыкание линий связи в течение 30 минут.

  • 1.2.27 В части воздействия климатических факторов внешней среды теплосчетчик соответствует исполнению УХЛ и предназначен для эксплуатации в помещениях категории 4.2 для районов с умеренно-холодным климатом по ГОСТ 15150.

  • 1.2.28 Датчики, входящие в состав теплосчетчика, должны эксплуатироваться в условиях, указанных в РЭ на эти датчики, с указанием этих условий в комплекте документации на конкретный теплосчетчик.

  • 1.2.29 По защищенности от воздействий внешней среды теплосчетчик относится к защищенным от воздействия твердых тел (датчики от воды) и соответствует категории IP30.

  • 1.2.30 Теплосчетчик нельзя использовать во взрывоопасных помещениях.

  • 1.2.31 Теплосчетчик по требованиям безопасности соответствует требованиям ТР ТС 004/2011.

  • 1.2.32 По электромагнитной совместимости теплосчетчик соответствует требованиям ТР ТС 020/2011.

    Датчики, установленные на трубопроводах системы теплоснабжения (узла учета) преобразуют физические значения параметров расхода, температуры, давления в электрические сигналы напряжения, тока, сопротивления, частоты или количество импульсов. Вторичный прибор (ИМ2300) по заданной программе производит опрос сигналов датчиков и записывает их в буфер измеренных значений.

    По измеренным значениям параметров производится расчет мгновенных (усредненных), часовых (средних и интегральных за один час) и суммарных (с начала включения ИМ2300) значений параметров. Часовые параметры заносятся в архив, обновление данных в котором производится каждый календарный час. Обновление суммарных параметров происходит на каждом цикле расчета (если в этом цикле было приращение). Хранение суммарных параметров до отключения ИМ2300 или до его переполнения (999999). После переполнения емкости теплосчетчика счет начинается с нуля, а факт перехода через нуль обрабатывается ППД на персональном компьютере (ПК).

    Во внутреннем архиве теплосчетчика накапливаются следующие интервалы времени:

    - время штатной работы теплосчетчика, ч;

1.3 Состав

1.3.1 Состав и комплект поставки определяется в соответствии с функциональным назначением теплосчетчика (закрытая, открытая системы теплоснабжения, источник, потребитель и т.п. в соответствии с опросным листом, представляемым заказчиком) и в него входят:

Наименование

Обозначение

Количество

Примечание

Прибор вторичный тепло-энергоконтроллер

ИМ 2300

1

Датчик расхода

по опросному листу

по опр. листу

из рекоменд. перечня

Датчик температуры

по опросному листу

по опр. листу

Датчик давления

по опросному листу

по опр. листу

Конвертор RS 232 - RS 485

1

по заказу

Программа ППД для ПК

1

по заказу

Блок питания датчиков

ИМ2323М

1

по заказу

Считыватель архива

ИМ2330М-^В

1

по заказу

Устройство передачи данных

1

по заказу

Руководство по эксплуатации на теплосчетчик

КЛУБ.421411.004

РЭ

1

При поставке партии -1 на 5 комплектов

РЭ на прибор ИМ2300

ИМ 23.00.00 001 РЭ

1

Руководство по эксплуатации на датчик расхода

по заказу

Комплект паспортов

1

1.4 Устройство и работа теплосчетчика

Структурная схема теплосчетчика приведена в приложении 1.

- интервал времени, в котором расход теплоносителя был меньше минимального значения, указанного в паспорте прибора, ч;

- интервал времени, в котором расход теплоносителя был больше максимально допустимого значения, указанного в паспорте прибора, ч;

- интервал времени, в котором разность температур была меньше допустимого значения, указанного в паспорте прибора, ч (для водяных систем теплоснабжения);

- интервал времени, когда пар перешел из состояния перегретый в состояние насыщенный, ч (для паровых систем теплоснабжения);

- время действия нештатных ситуаций;

- интервал времени, в котором питание теплосчетчика или расходомеров было отключено, ч.

Просмотр измеренных и рассчитанных параметров непосредственно на теплосчетчике производится на встроенном табло вторичного прибора. Перечень доступных для просмотра параметров занесен в паспорт и нанесен на переднюю панель вторичного прибора. Порядок просмотра - в соответствии с РЭ на ИМ2300.

Передача данных от теплосчетчика в ПК производится по запросу ПК из ППД по последовательному каналу через порты RS 232 или RS 485. При использовании канала RS 485 подключение ПК производится через конвертор RS485 -RS 232.

Программа ППД позволяет:

- запросить и принять данные из теплосчетчика, считывателя архива или устройства передачи данных;

- выделить данные для просмотра, анализа и регистрации за заданный календарный интервал времени;

- просмотреть данные в табличном или графическом виде;

- получить твердую копию просматриваемых данных за заданный интервал времени;

- сформировать и получить распечатку отчетного документа за заданный интервал времени.

При отсутствии связи с ЭВМ формирование отчетных документов производится путем протоколирования данных с табло ВПр через заданные правилами учета промежутки времени.

1.5 Устройство и работа составных частей

  • 1.5.1 Устройство и работа датчиков приведены в РЭ на датчики, входящие в состав теплосчетчика.

  • 1.5.2 Устройство и работа ВПр ИМ2300 приведена в РЭ на ИМ2300.

1.6 Маркировка и пломбирование

  • 1.6.1 Маркировка составных частей теплосчетчика должна соответствовать требованиям технических условий на них.

  • 1.6.2 Каждая из составных частей теплосчетчика пломбируется в соответствии с технической документацией на нее.

  • 1.6.3 На потребительской таре каждой из составных частей нанесены этикетки содержащие:

- наименование предприятия-изготовителя

- наименование изделия

- год выпуска

- штамп ОТК

2 Использование по назначению
  • 2.1 Эксплуатационные ограничения

    • 2.1.1 Условия эксплуатации и параметры рабочей среды должны соответствовать требованиям, приведенным в документации на составные части теплосчетчика.

  • 2.2 Монтаж

    • 2.2.1 При получении теплосчетчика в транспортной таре, необходимо проверить сохранность тары. В случае ее повреждения следует составить акт и обратиться с рекламацией в транспортную организацию.

    • 2.2.2 В зимнее время распаковывать тару необходимо в отапливаемом помещении не менее чем через 12 часов после внесения ее в помещение.

    • 2.2.3 Проверить комплектность в соответствии с паспортом на теплосчетчик.

    • 2.2.4 Проверить соответствие технических параметров датчиков, внесенных в паспорт, параметрам теплоносителя среды, в которой они будут установлены.

    • 2.2.5 Составные части теплосчетчика должны монтироваться в местах и в положении соответствующих требованиям РЭ на них.

    • 2.2.6 Термопреобразователи сопротивления устанавливаются в трубопроводах в соответствие с п. 6.3 ГОСТ 8.586.5.

    • 2.2.7 Места установки датчиков должны соответствовать требованиям Правил.

    • 2.2.8 После установки датчиков должна быть проведена проверка герметичности в местах соединений при максимальном рабочем давлении путем контроля спада давления. Спад давления не должен превышать 5% от максимального в течение 15 минут.

    • 2.2.9 Корпуса составных частей, имеющие клеммы для заземления должны быть заземлены. Величина электрического сопротивления линии заземления не должна превышать 4 Ом.

    • 2.2.10 Монтаж линий связи и их подключение производится в соответствии со схемами подключения, приведенными в паспорте на вторичный прибор и в РЭ на датчики.

    • 2.2.11 После монтажа должно быть проверено электрическое сопротивление линий связи на соответствие пункту 1.2.7.

    • 2.2.12 После монтажа составных частей и линий связи проверить правильность подключения в соответствии со схемой соединений.

  • 2.3 Подготовка к работе

    • 2.3.1 Меры безопасности

      • 2.3.1.1 Безопасность эксплуатации теплосчетчика обеспечивается выполнением требований РЭ на теплосчетчик и РЭ на составные части.

      • 2.3.1.2 По способу защиты человека от поражения электрическим током теплосчетчик относится к классу 1 по ГОСТ 12.2.007.0.

Сетевые шнуры ВПр, БПд и датчиков, имеющих питание более 36 В. должны иметь заземляющую жилу и вилку с заземляющим контактом. Допускается использование вилки без заземляющего контакта, при этом корпуса приборов, имеющих питание 220 В, должны быть заземлены. Подключение и отключение заземления должно производиться при обесточенных приборах.

  • 2.3.1.3 При испытаниях и эксплуатации теплосчетчика необходимо соблюдать требования ПТЭ и ПТБ.

  • 2.3.1.4 Эксплуатация датчиков, устанавливаемых на трубопроводы, допускается при давлениях и температурах, указанных в паспортах на них.

  • 2.3.1.5 Установка и снятие датчиков на трубопроводах должны производиться после сброса давления в зоне установки.

  • 2.3.2 Включение теплосчетчика

    • 2.3.2.1 Проверить правильность и плотность подключения разъемов на ВПр и на датчиках.

    • 2.3.2.2 Проверить наличие заземляющих проводов на клеммах заземления.

    • 2.3.2.3 Подключить сетевые шнуры и проверить подключение питания по индикаторам «Сеть». На экране табло ВПр при этом должно появиться значение «0-ХХХХХХ «.

  • 2.4 Использование изделия

Порядок работы оператора с теплосчетчиком сводится к работе с вторичным прибором ИМ 2300 и приведен в РЭ на него.

3 Техническое обслуживание
  • 3.1 Общие указания

    • 3.1.1 В процессе эксплуатации составные части теплосчетчика в специальном техническом обслуживании не нуждаются, за исключением проведения периодической поверки в аккредитованных организациях.

  • 3.2 Методика поверки

    • 3.2.1 Общие положения

Настоящая методика поверки распространяется на теплосчетчики ИМ2300ТМ и устанавливает правила и методы их первичной и периодической поверок.

Теплосчетчики ИМ2300ТМ подлежат поэлементной поверке в соответствии с Рекомендацией МИ 2573-2000. На поверку представляют составные части с соответствующей на них документацией, включая паспорт на теплосчетчик.

Первичной поверке подвергают теплосчетчики ИМ2300ТМ (далее -теплосчетчики) при выпуске из производства.

Периодической поверке подвергают теплосчетчики, находящиеся в эксплуатации. Интервал между поверками теплосчетчиков - 4 года. При этом составные части теплосчетчиков подвергают поверке отдельно с периодичностью, установленной в нормативных документах (НД) на методики поверки соответствующих составных частей.

После ремонта теплосчетчиков путем замены отказавшей составной части (тепловычислителя или преобразователей расхода, температуры, давления) на исправную часть поверку теплосчетчиков не проводят.

  • 3.2.2 Операции поверки

При поверке должны быть выполнены операции в соответствии с таблицей 2.

Таблица 2

Наименование операции

Номер пункта методики

Обязательность проведения

При первичной поверке

При периодической поверке

Внешний осмотр

3.2.6.1

да

да

Опробование

3.2.6.2.

нет

да

Определение погрешности составных частей теплосчетчика и сравнение полученных значений погрешности с пределами допускаемой погрешности, установленными для составных частей теплосчетчика, и установление пригодности теплосчетчика к эксплуатации

3.2.6.3

да

да

Подтверждение соответствия программного обеспечения СИ

3.2.6.4

да

да

Оформление     результатов

поверки

3.2.6.5

да

да

  • 3.2.3 Средства поверки

При проведении поэлементной поверки должны быть использованы средства поверки (эталоны), указанные в соответствующих разделах методик поверки на каждую составную часть теплосчетчика. Все средства поверки должны иметь действующие свидетельства о поверке.

  • 3.2.4 Условия поверки и подготовка к ней

    • 3.2.4.1 При проведении поверки соблюдают нормальные условия по ГОСТ 8.395:

- температура окружающего воздуха, оС                         20±5

- относительная влажность окружающего воздуха, %         от 30 до 80

- атмосферное давление, кПа     от 84 до 106,7 (от 630 до 800 мм рт.ст.)

- напряжение и частота питающей сети        в соответствии с методиками

поверки составных частей теплосчетчика.

  • 3.2.4.2 Перед проведением поверки выполняют подготовительные работы, изложенные в документации на составные части теплосчетчика.

  • 3.2.5 Требования безопасности.

    • 3.2.5.1 При проведении поверки соблюдают требования безопасности в соответствии с «Правилами безопасности при эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок потребителей», и условия безопасности, указанные в эксплуатационной документации на составные части.

  • 3.2.6 Проведение поверки

    • 3.2.6.1 Внешний осмотр

      • 3.2.6.1.1 При внешнем осмотре устанавливают:

  • - соответствие комплектности теплосчетчика данным паспорта;

  • - наличие пломб, препятствующих доступу к элементам регулировки;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки и отсчета по шкалам.

  • 3.2.6.1.2 Теплосчетчики, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.

  • 3.2.6.2 Опробование

Опробование проводится в соответствии с требованиями соответствующих разделов методик поверки составных частей.

  • 3.2.6.3 Определение погрешности составных частей теплосчетчика и сравнение полученных значений погрешности с пределами допускаемой погрешности, установленными для составных частей теплосчетчика, и установление пригодности теплосчетчика к эксплуатации

    • 3.2.6.3.1 Для преобразователей расхода определяют относительную погрешность измерения объема теплоносителя 5v. В качестве 5v принимают относительную погрешность преобразователя, указанную в его паспорте или свидетельстве о поверке.

Погрешность не должна превышать значений, указанных в пп.1-5 таблицы 1.

  • 3.2.6.3.2 Для термопреобразователей сопротивления определяют абсолютную погрешность ЛТ. В качестве ЛТ принимают абсолютную погрешность термопреобразователя, указанную в его паспорте или свидетельстве о поверке.

Погрешность не должна превышать значений, указанных в пп.6-10 таблицы 1.

  • 3.2.6.3.3 Для комплектов термопреобразователей сопротивления определяют относительную погрешность измерений разности температур Et. В качестве Et принимают относительную погрешность комплекта термопреобразователей, указанную в его паспорте или свидетельстве о поверке.

Погрешность не должна превышать значений, указанных в п.14 таблицы 1.

  • 3.2.6.3.4 Для преобразователей давления определяют приведенную погрешность 5р. В качестве 5р принимают приведенную погрешность преобразователя, указанную в его паспорте или свидетельстве о поверке.

Погрешность не должна превышать значений, указанных в пп.11-13 таблицы 1.

  • 3.2.6.3.5 Определение погрешностей тепловычислителя при преобразовании входных сигналов от датчиков в значения физических величин и вычислении значений масс теплоносителя и количества теплоты и погрешности при измерении времени осуществляется в ходе поверки прибора вторичного тепло-энергоконтроллера ИМ2300 (методика поверки - раздел 3.4 Руководства по эксплуатации ИМ23.00.001РЭ), погрешности указываются в паспорте прибора.

3.2.6.4 Подтверждение соответствия программного обеспечения СИ

Операция «Подтверждение соответствия программного обеспечения» включает:

  • - определение идентификационного наименования программного обеспечения;

  • - определение номера версии (идентификационного номера) программного обеспечения;

- определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения.

Наименование программмного обеспечения ПО соответствует наименованию теплоэнергоконтроллера ИМ2300 (в английской транскрипции IM2300) -далее - прибора.

При включении прибора на ЖК дисплее кратковременно отображаются данные о номере прибора и версии ПО, затем прибор переходит в режим индикации показаний каналов измерений. Необходимо нажать кнопку «MENU», на дисплее появляется подменю «Параметры». Снова нажать кнопку «MENU», при индикации подменю «Номер прибора» нажать кнопку « < > ». При появлении подменю «Конфигурация прибора» нажать кнопку «MENU» три раза. На дисплее отобразится версия ПО и контрольная сумма.

Данная информация используется для контроля неизменности метрологической части ПО.

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные ПО (идентификационное наименование, номер версии (идентификационный номер) и цифровой идентификатор) соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа теплосчетчика ИМ2300ТМ.

  • 3.2.6.5 Оформление результатов поверки.

  • 3.2.6.5.1 Результаты поверки, измерений и вычислений вносят в протокол поверки теплосчетчика произвольной формы.

  • 3.2.6.5.2 При положительных результатах поверки теплосчетчика оформляют свидетельство о поверке теплосчетчика в соответствии с приказом Минпромторга России от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», в раздел «Сведения о поверках» паспорта теплосчетчика заносят результаты поверки с указанием даты ее проведения; запись удостоверяют подписью поверителя. Знак поверки наносят на свидетельство о поверке теплосчетчика и в паспорт теплосчетчика.

Результаты поверки составных частей теплосчетчика оформляют согласно указаниям в их методиках поверки.

  • 3.2.6.5.3 Если теплосчетчик по результатам поверки признан непригодным к применению, свидетельство о поверке аннулируют и выписывают извещение о непригодности в соответствии с порядком проведения поверки средств измерений, утвержденным приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

4 Хранение

4.1 Условия хранения теплосчетчика в части воздействия климатических факторов внешней среды должны соответствовать группе условий «Л» ГОСТ 15150.

В местах хранения не допускается наличие паров ртути, щелочей и других химических веществ, вызывающих коррозию.

Хранение теплосчетчика без консервации и упаковки не допускается

Перечень нормативно-технической документации
  • 1 Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные Постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034

  • 2 Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040)

  • 3 ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

  • 4 ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

  • 5 ГОСТ 26.010-80 Средства измерений и автоматизации. Сигналы частотные электрические непрерывные входные и выходные (с Изменением № 1)

  • 6 ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

  • 7 ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды (с Изменениями N 1, 2, 3, 4, 5)

  • 8 ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений (ГСИ). Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений (с Поправкой)

  • 9 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда (ССБТ). Изделия электротехнические. Общие требования безопасности (с Изменениями N 1, 2, 3, 4)

  • 10 ГОСТ 8.395-80 Государственная система обеспечения единства измерений (ГСИ). Нормальные условия измерений при поверке. Общие требования

  • 11 МИ 2573-2000 Государственная система обеспечения единства измерений (ГСИ). Теплосчетчики для водяных систем теплоснабжения. Методика поверки. Общие положения

  • 12 Теплосчетчик ИМ2300ТМ. Технические условия. КЛУБ.421411.004 ТУ

  • 13 Прибор вторичный теплоэнергоконтроллер ИМ2300 Руководство по эксплуатации ИМ23.00.00.001РЭ

Приложение 1. Схема структурная теплосчетчика ИМ2300ТМ

Примечание: Количество датчиков расхода, температуры и давления может быть изменено в зависимости от конкретной модификации теплосчетчика

Приложение 2. Средства измерений, применяемые в теплосчетчике ИМ2300ТМ
  • 1. Средства измерений расхода теплоносителя

    Тип преобразователей

    Электромагнитные

    Вихревые

    Название преобразователя

    ПРИМ

    «ВЗЛЕТ ЭР»

    «ВЗЛЕТ ЭР»

    модификаци

    «Лайт М»

    ТИРЭС

    ЭМИС-ВИХРЬ

    200

    № Госреестра

    20893-11

    20293-10

    52856-13

    29826-10

    42775-14

    Производитель

    ОКБ «Маяк» г.Пермь

    АО «Взлет» г.С-Петербург

    АО «Взлет» г.С-Петербург

    ООО «ТИРЭС» г.Челябинск

    ЗАО «ЭМИС» г.Челябинск

    Вид выходного сигнала

    Число-импульс.

    Число-имп.

    Число-имп.

    Числоимпульсный (0-1) кГц

    (0-10) кГц

    Диапазон температур, 0С

    1-150

    1-150

    1-150

    (-45) - (+450)

    (-40) - (+500)

    Рабочее давление, не бо-лее,МПа

    2,5

    2,5

    2,5

    16

    25

    Dy мм

    Qmin - Qmax

    Qmax,

    Qmin=0,002^Qmax

    Qmax,

    QMIN =0,002^QMAX

    QmiN - Qmax

    QmiN - Qmax

    10

    0.03-3

    3.4

    3.4

    пар

    пар

    15

    0.06-6

    7.64

    7.64

    5-30

    20

    0.12-12

    13.58

    13.58

    -

    -

    25

    0.15-15

    21.23

    21.23

    17-143

    0.3 - 9

    32

    0.3-30

    34.78

    34.78

    18-230

    0.5 - 20

    40

    0.4-40

    54.34

    54.34

    -

    -

    50

    0.6-60

    84.90

    84.90

    40-470

    1.0 - 50

    65

    -

    143.5

    143.5

    -

    -

    80

    1.5-150

    217.3

    217.3

    115-1160

    2.5 - 120

    100

    2.0-200

    339.6

    339.6

    190-2000

    4 - 200

    125

    -

    -

    -

    -

    -

    150

    4.0-400

    764.1

    764.1

    440-4500

    6.5 - 400

    200

    -

    1358

    1358

    760-8230

    14 - 700

    250

    -

    -

    -

    1210-13570

    34-1400

    300

    -

    3056

    3056

    1750-19700

    48 - 2000

  • 2. Средства измерений температуры (термопреобразователи сопротивления) парные

    Тип термометра

    № Госреестра

    Градуировка

    Изготовитель

    КТПТР-01

    46156-10

    100 П (Wioo=1,391O)

    ЗАО «Термико», Москва

  • 3. Средства измерений давления

    Тип

    № Госреестра

    Выходной сигнал

    Изготовитель

    СДВ

    28313-11

    4 - 20 мА

    НПК «ВИП», г.Екатеринбург

    МТ 101

    32239-12

    4 - 20 мА

    ООО ЭПО «Сигнал», г. Энгельс

  • 4. Средства измерений температуры подпиточной воды, конденсата или пара

    Тип

    № Госреестра

    Градуировка

    Диапазон измерения ,0с

    Выходной сигнал

    Изготовитель

    тпт-1

    46155-10

    100 П

    (-196) - (+450)

    омический

    ЗАО «Термико», Москва

    ИМ2315

    26308-18

    100 П

    (-50) - (+500)

    4 - 20 мА

    ФГУП «ОКБ «Маяк»

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм. номера листов (страниц)

Всего

листов в

документе

№ документа

Вход. № и дата

Подпись

Дата

изменен-

ных/заме-

ненных

новых

аннулиро

ванных

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
