Государственная система обеспечения единства измерений

МУЛЬТИМЕТРЫ ЦИФРОВЫЕ

Testo 760

Методика поверки (с Изменением №1)

РТ-МП-3251-551-2016 г. Москва

2017 г.

Настоящая методика поверки распространяется на мультиметры цифровые Testo 760-1, Testo 760-2, Testo 760-3 (далее - мультиметры), изготовленные «Testo SE & Со KGaA», Германия, и «Testo Instruments (Shenzhen) Со. Ltd», Китай, и устанавливает методы и средства их первичной и периодической поверок.

(Измененная редакция, Изм. №1)

Интервал между поверками - 1 год.

Мультиметры цифровые предназначены для измерений:

  • - напряжения постоянного тока;

  • - напряжения переменного тока;

  • - силы постоянного тока;

  • - силы переменного тока;

  • - электрического сопротивления постоянного тока;

  • - частоты переменного тока;

  • - электрической емкости;

  • - температуры.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Операции поверки

Номер пункта методики поверки

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение абсолютной погрешности измерений напряжения постоянного тока

7.3

Да

Да

4 Определение абсолютной погрешности измерений напряжения переменного тока

7.4

Да

Да

5 Определение абсолютной погрешности измерений силы постоянного тока

7.5

Да

Да

6 Определение абсолютной погрешности измерений силы переменного тока

7.6

Да

Да

7 Определение абсолютной погрешности измерений частоты переменного тока

7.7

Да

Да

8 Определение абсолютной погрешности измерений электрического сопротивления постоянного тока

7.8

Да

Да

9 Определение абсолютной погрешности измерений электрической емкости

7.9

Да

Да

10 Определение абсолютной погрешности измерений температуры

7.10*

Да

Да

Примечание * - Данный пункт выполняется при наличии адаптера термопары типа К

(Измененная редакция, Изм. №1)

  • 1.2 При несоответствии характеристик поверяемых мультиметров требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

  • 1.3 Допускается при периодической поверке на основании письменного заявления владельца поверяемого СИ производить поверку меньшего числа измеряемых величин и в неполном диапазоне измерений измеряемых величин. Соответствующие записи должны быть сделаны в свидетельстве о поверке.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяются средства поверки (основные и вспомогательные), перечисленные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип основного средства поверки

1

2

7.3, 7.4,

7.5, 7.6,

7.8, 7.9

Калибратор многофункциональный FLUKE 5 520А (Госреестр № 51160-12) Диапазон воспроизведения напряжения постоянного тока: от 0 до 1020 В; Дмакс. = ± (U-18x1 О'6 + 1500 мкВ);

где U-значение воспроизводимого напряжения

Диапазон воспроизведения напряжения переменного тока: от 0 до 1020 В (45 Гц - 500 кГц); Дмакс. = ± (U-18*10‘6+ 1500 мкВ); где U-значение воспроизводимого напряжения.

Диапазон воспроизведения силы постоянного тока: от 0 до 10,9999 А; Дыакс. = ± (1*500* lO^+SOO мкА); где I - значение воспроизводимой силы тока

Диапазон воспроизведения силы переменного тока:

от 0 до 10,9999 А (45 Гц - 5 кГц); Дмакс. = ± (1-2,5*10’2 + 5000 мкА); где I - значение воспроизводимой силы тока

Диапазон воспроизведения электрического сопротивления: от 0 до 1100 МОм; Дмакс. = ± (R-1,5х 10’2 +500 кОм); где R- значение воспроизводимого сопротивления.

Диапазон воспроизведения электрической емкости:

от 0,19 нФ до 110 мФ; Амин. = ± (С-0,5><10’2+ 0,01 нФ);

Дмакс. = ± (С-1,1 х 10’2 + 100 мкФ);

где С - значение воспроизводимой емкости

7.7

Калибратор многофункциональный FLUKE 5520А (Госреестр № 51160-12) Частотный диапазон до 100 МГц:

Пределы допускаемой относительной погрешности установки частот ±Г2,5хЮ’6; ’

где f- значение частоты выходного сигнала

7.10

Калибратор универсальный 9100 (Госреестр № 25985-09) Имитация термопары типа К:

от минус 100 до плюс 100 °C; Д = ±0,19 °C;

от плюс 100 до плюс 600 °C; Д = ±0,23 °C

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства измерений

1

2

3

4

Температура

от 0 до плюс 60 °C

±0,3 °C

Т ермогигрометр ИВА-6

Давление

от 700 до 1100 гПа

±2,5 гПа

Влажность

от 0 до 90 %

±2%

  • 2.2 Допускается применение других основных и вспомогательных средств при проведении поверки, метрологические и технические характеристики которых не хуже указанных в таблицах 2 и 3.

  • 2.3 Все основные и вспомогательные средства, применяемые при поверке, должны быть поверены и иметь свидетельства с действующими сроками поверки.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке мультиметров допускаются лица, аттестованные в качестве поверителей, прошедшие инструктаж по технике безопасности, изучившие техническую документацию на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

-температура окружающего воздуха, °C................................................23 ± 5

  • - относительная влажность воздуха, %.......................................... от 30 до 80

  • - атмосферное давление, кПа.........................................................от 84 до 106

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • -  проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3 Контроль условий проведения поверки по пункту 5.1 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого мультиметра требованиям:

-отсутствие механических повреждений корпуса, соединительных элементов, нарушающих работу или затрудняющих поверку;

-все надписи на панелях должны быть четкими и ясными;

-разъемы не должны иметь повреждений и должны быть чистыми.

Мультиметры, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

7.2 Опробование

Проверить работоспособность жидкокристаллического дисплея и функциональных клавиш. Режимы, отображаемые на дисплеи, при переключении режимов измерений и нажатии соответствующих клавиш, должны совпадать с руководством по эксплуатации.

7.3  Определение абсолютной погрешности измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения постоянного тока для мультиметров Testo 760-1, Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:

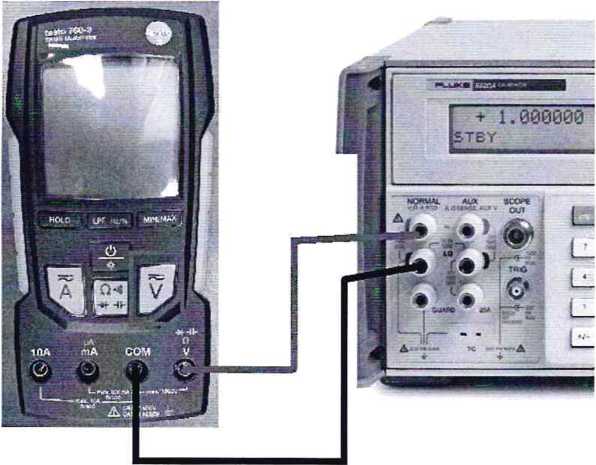

-входные разъемы поверяемого мультиметра, предназначенные для измерений напряжения постоянного тока «СОМ» и «V», соединить при помощи измерительных проводов с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунку 1;

Рис. 1

-на поверяемом мультиметре при помощи функциональной клавиши «V» установить режим измерений напряжения постоянного тока;

-на поверяемом мультиметре при помощи функциональной клавиши последовательно устанавливать диапазоны измерений;

-последовательно задавать на калибраторе FLUKE 5520А значения напряжения постоянного тока, соответствующие таблицам 4-6;

-с помощью мультиметра произвести измерения в точках, указанных в таблицах 4-6; -зафиксировать значения напряжения, измеренные поверяемым мультиметром; -абсолютную погрешность измерений определить по формуле:

А = Х-ХЭ

(1)

где X - значение по показаниям поверяемого мультиметра;

Хэ - значение задаваемое образцовым калибратором многофункциональным FLUKE 5520А.

Таблица 4 - Задаваемые значения напряжений постоянного тока для мультиметра Testo 760-1

Верхний предел диапазона измерений

Задаваемые значения напряжения

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

1

2

3

4

400 мВ

40 мВ

±0,62 мВ

200 мВ

±1,9 мВ

390 мВ

±3,42 мВ

4 В

0,5 В

±7 мВ

±19 мВ

ЗВ

±27 мВ

40 В

±70 мВ

20 В

±190 мВ

35 В

±310 мВ

400 В

45 В

±0,66 В

200 В

±1,9 В

390 В

±3,42 В

600 В

450 В

±6,6 В

590 В

±7,72 В

Таблица 5 - Задаваемые значения напряжений постоянного тока для мультиметра Testo 760-2

Верхний предел диапазона измерений

Задаваемые значения напряжения

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

1

2

3

4

600 мВ

60 мВ

±0,78 мВ

300 мВ

±2,7 мВ

590 мВ

±5,02 мВ

0,7 В

±8,6 мВ

ЗВ

±27 мВ

±43 мВ

60 В

±86 мВ

ЗОВ

±270 мВ

55 В

±470 мВ

600 В

65 В

±0,82 В

300 В

±2,7 В

590 В

±5,02 В

Таблица 6 - Задаваемые значения напряжений постоянного тока для мультиметра Testo 760-3

Верхний предел диапазона измерений

Задаваемые значения напряжения

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

1

2

3

4

600 мВ

60 мВ

±0,78 мВ

300 мВ

±2,7 мВ

590 мВ

±5,02 мВ

0,7 В

±8,6 мВ

3 В

±27 мВ

±43 мВ

60 В

±86 мВ

ЗОВ

±270 мВ

55 В

±470 мВ

600 В

65 В

±0,82 В

300 В

±2,7 В

590 В

±5,02 В

1000 В

650 В

±8,2 В

950 В

±10,6 В

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении напряжения постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

7.4 Определение абсолютной погрешности измерений напряжения переменного тока

Определение абсолютной погрешности измерений напряжения переменного тока для мультиметров Testo 760-1, Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:

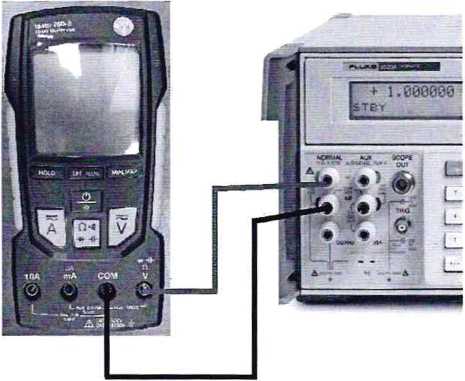

-входные разъемы поверяемого мультиметра, предназначенные для измерений напряжения переменного тока «СОМ» и «V», соединить при помощи измерительных проводов с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунку 1;

-на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений напряжения переменного тока;

-на поверяемом мультиметре при помощи функциональной клавиши последовательно устанавливать диапазоны измерений;

-последовательно задавать на калибраторе FLUKE 5520А значения напряжения переменного тока, соответствующие таблицам 7-9;

-с помощью мультиметра произвести измерения в точках, указанных в таблицах 7-9; -зафиксировать значения напряжения, измеренные поверяемым мультиметром; -абсолютную погрешность измерений определить по формуле (1).

Таблица 7 - Задаваемые значения напряжений переменного тока для мультиметра Testo 760-1

Верхний предел диапазона измерений

Задаваемые значения напряжения

Показания поверяемого мультиметра

Частота

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока

1

2

3

4

5

400 мВ

100 мВ

50 Гц

±1,3 мВ

200 мВ

±2,3 мВ

390 мВ

±4,2 мВ

4 В

0,5 В

±8 мВ

±23 мВ

ЗВ

±33 мВ

40 В

±80 мВ

20 В

±230 мВ

35 В

±380 мВ

400 В

45 В

±0,75 В

200 В

±2,3 В

390 В

±4,2 В

600 В

450 В

±7,5 В

590 В

±8,9 В

400 мВ

100 мВ

800 Гц

±1,3 мВ

200 мВ

±2,3 мВ

390 мВ

±4,2 мВ

4 В

0,5 В

±8 мВ

±23 мВ

3 В

±33 мВ

40 В

±80 мВ

20 В

±230 мВ

35 В

±380 мВ

400 В

45 В

±0,75 В

200 В

±2,3 В

390 В

±4,2 В

600 В

450 В

±7,5 В

590 В

±8,9 В

(Измененная редакция, Изм. №1)

Таблица 8 - Задаваемые значения напряжений переменного тока для мультиметра Testo 760-2

Верхний предел диапазона измерений

Задаваемые значения напряжения

Показания поверяемого мультиметра

Частота

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока

1

2

3

4

5

600 мВ

100 мВ

50 Гц

±1,3 мВ

300 мВ

±3,3 мВ

590 мВ

±6,2 мВ

Продолжение 8

1

2

3

4

5

0,7 В

50 Гц

±10 мВ

ЗВ

±33 мВ

±53 мВ

60 В

±100 мВ

ЗОВ

±330 мВ

55 В

±580 мВ

600 В

65 В

±0,95 В

300 В

±3,3 В

590 В

±6,2 В

600 мВ

100 мВ

800 Гц

±1,3 мВ

300 мВ

±3,3 мВ

590 мВ

±6,2 мВ

0,7 В

±10 мВ

ЗВ

±33 мВ

±53 мВ

60 В

±100 мВ

ЗОВ

±330 мВ

55 В

±580 мВ

600 В

65 В

±0,95 В

300 В

±3,3 В

590 В

±6,2 В

(Измененная редакция, Изм. №1)

Таблица 9 - Задаваемые значения напряжений переменного тока для мультиметра Testo 760-3

Верхний предел диапазона измерений

Задаваемые значения напряжения

Показания поверяемого мультиметра

Частота

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока

1

2

3

4

5

600 мВ

100 мВ

50 Гц

±1,3 мВ

300 мВ

±3,3 мВ

590 мВ

±6,2 мВ

0,7 В

±10 мВ

ЗВ

±33 мВ

±53 мВ

60 В

±100 мВ

ЗОВ

±330 мВ

55 В

±580 мВ

600 В

65 В

±0,95 В

300 В

±3,3 В

590 В

±6,2 В

1000 В

650 В

±9,5 В

950 В

±12,5 В

600 мВ

100 мВ

800 Гц

±1,3 мВ

300 мВ

±3,3 мВ

590 мВ

±6,2 мВ

Продолжение таблицы 9

1

2

3

4

5

0,7 В

800 Гц

±10 мВ

ЗВ

±33 мВ

±53 мВ

60 В

±100 мВ

ЗОВ

±330 мВ

55 В

±580 мВ

600 В

65 В

±0,95 В

300 В

±3,3 В

590 В

±6,2 В

1000 В

650 В

±9,5 В

950 В

±12,5 В

(Измененная редакция, Изм. №1)

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении напряжения переменного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

7.5 Определение абсолютной погрешности измерений силы постоянного тока

Определение абсолютной погрешности измерений силы постоянного тока для мультиметров Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5 520А методом прямых измерений в следующей последовательности:

-входные разъемы поверяемого мультиметра, предназначенные для измерений силы постоянного тока «СОМ» и «цА» до 600 мкА и 6 мА, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 2;

-на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы постоянного тока в заданном диапазоне;

-последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы постоянного тока, соответствующие таблице 10, до 6 мА;

-зафиксировать значения силы постоянного тока, измеренные поверяемым мультиметром;

- входные разъемы поверяемого мультиметра, предназначенные для измерений силы постоянного тока «СОМ» и «тА» до 60 мА и 600 мА, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 2;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы постоянного тока в заданном диапазоне;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы постоянного тока, соответствующие таблице 10, до 600 мА;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

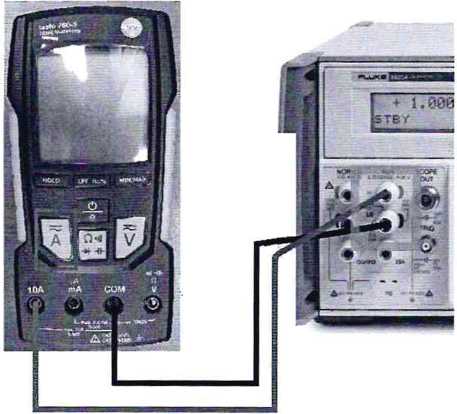

Рис. 3

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы постоянного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 3;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы постоянного тока в заданном диапазоне;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы постоянного тока, соответствующие таблице 10, но не более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы постоянного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «20 А» калибратора FLUKE 5520А согласно рисунку 4;

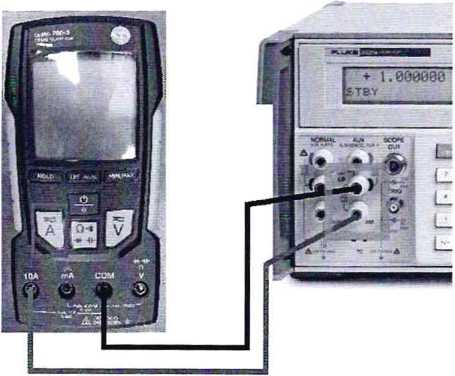

Рис. 4

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы постоянного тока, соответствующие таблице 10, более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Таблица 10 - Задаваемые значения силы постоянного тока для мультиметров Testo 760-2, Testo 760-3

Верхняя граница диапазона измерений

Задаваемые значения силы постоянного тока

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока

1

2

3

4

600 мкА

60 мкА

±1,4 мкА

300 мкА

±5 мкА

590 мкА

±9,35 мкА

6 мА

0,7 мА

±15,5 мкА

3 мА

±50 мкА

5,5 мА

±87,5 мкА

60 мА

7 мА

±155 мкА

30 мА

±500 мкА

55 мА

±875 мкА

600 мА

65 мА

±1,475 мА

300 мА

±5 мА

590 мА

±9,35 мА

6 А

0,7 А

±15,5 мА

ЗА

±50 мА

5 А

±80 мА

10 А

7 А

±155 мА

9 А

±185 мА

(Измененная редакция, Изм. №1)

Определение абсолютной погрешности измерений силы постоянного тока для мультиметров Testo 760-1 проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы постоянного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 3;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы постоянного тока в заданном диапазоне;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5 520А значения силы постоянного тока, соответствующие таблице 11, но не более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы постоянного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «20 А» калибратора FLUKE 5520А согласно рисунку 4;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы постоянного тока, соответствующие таблице 11, более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Таблица 11 - Задаваемые значения силы постоянного тока для мультиметра Testo 760-1

Верхняя граница диапазона измерений

Задаваемые значения силы постоянного тока

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока

1

2

3

4

4 А

0,3 А

±9,5 мА

1 А

±20 мА

ЗА

±50 мА

10 А

5 А

±125 мА

9 А

±185 мА

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении силы постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

7.6 Определение абсолютной погрешности измерений силы переменного тока

Определение абсолютной погрешности измерений силы переменного тока для мультиметров Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5 520А методом прямых измерений в следующей последовательности:

-входные разъемы поверяемого мультиметра, предназначенные для измерений силы переменного тока «СОМ» и «цА» до 600 мкА и 6 мА, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5 520А согласно рисунку 2;

-на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы переменного тока в заданном диапазоне;

-последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы переменного тока, соответствующие таблице 12, до 6 мА;

-зафиксировать значения силы переменного тока, измеренные поверяемым мультиметром;

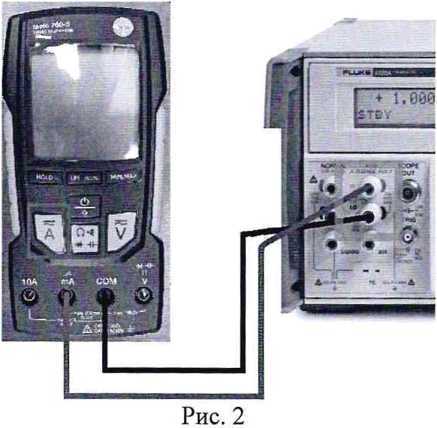

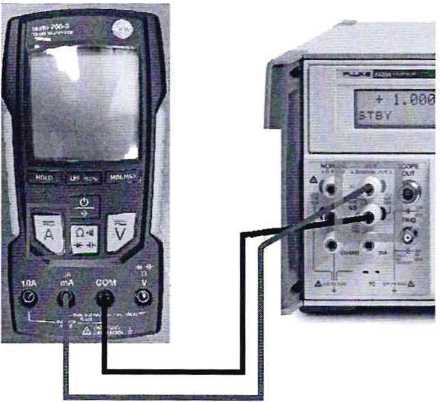

Рис. 2

- входные разъемы поверяемого мультиметра, предназначенные для измерений силы переменного тока «СОМ» и «тА» до 60 мА и 600 мА, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 2;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы переменного тока в заданном диапазоне;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы переменного тока, соответствующие таблице 12, до 600 мА;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

Рис. 3

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы переменного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 3;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы переменного тока в заданном диапазоне;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы переменного тока, соответствующие таблице 12, но не более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы переменного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «20 А» калибратора FLUKE 5520А согласно рисунку 4;

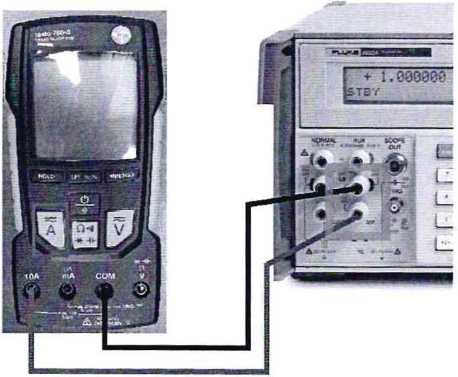

Рис. 4

- последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы переменного тока, соответствующие таблице 12, более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Таблица 12 - Задаваемые значения силы переменного тока для мультиметров Testo 760-2, Testo 760-3

Верхняя граница диапазона измерений

Задаваемые значения силы переменного тока*

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений силы переменного тока

1

2

3

4

600 мкА

60 мкА

±1,4 мкА

300 мкА

±5 мкА

590 мкА

±9,35 мкА

6 мА

0,7 мА

±15,5 мкА

3 мА

±50 мкА

5,5 мА

±87,5 мкА

60 мА

7 мА

±155 мкА

30 мА

±500 мкА

55 мА

±875 мкА

600 мА

65 мА

±1,4 мА

300 мА

±5 мА

590 мА

±9,35 мА

6 А

0,7 А

±15,5 мА

ЗА

±50 мА

5 А

±80 мА

10 А

7 А

±155 мА

9 А

±185 мА

Примечание * - Задание значений выполнять при частоте силы переменного тока 50 Гц

(Измененная редакция, Изм. №1)

Определение абсолютной погрешности измерений силы переменного тока для мультиметров Testo 760-1 проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы переменного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «AUX Н1» калибратора FLUKE 5520А согласно рисунку 3;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений силы переменного тока в заданном диапазоне;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы переменного тока, соответствующие таблице 13, но не более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений силы переменного тока «СОМ» и «А» до 10 А, соединить при помощи измерительных проводов с выходными разъемами «AUX LO» и «20 А» калибратора FLUKE 5520А согласно рисунку 4;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения силы переменного тока, соответствующие таблице 13, более 3 А;

  • - зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Таблица 13 - Задаваемые значения силы переменного тока для мультиметра Testo 760-1

Верхняя граница диапазона измерений

Задаваемые значения силы переменного тока*

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений силы переменного тока

1

2

3

4

4 А

0,3 А

±9,5 мА

1 А

±20 мА

ЗА

±50 мА

10 А

5 А

±125 мА

9 А

±185 мА

Примечание * - Задание значений выполнять при частоте силы переменного тока 50 Гц

(Измененная редакция, Изм. №1)

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении силы переменного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

7.7 Определение абсолютной погрешности измерений частоты переменного тока

Определение абсолютной погрешности измерений частоты переменного тока для мультиметров Testo 760-1, Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5 520А методом прямых измерений в следующей последовательности:

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений частоты переменного тока «СОМ» и «V», соединить при помощи измерительных проводов с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунку 5;

  • - на поверяемом мультиметре при помощи функциональной клавиши установить режим измерений частоты переменного тока;

  • - последовательно задавать на выходе калибратора многофункционального FLUKE 5520А значения частоты переменного тока, соответствующие таблицам 14, 15;

  • - зафиксировать значения частоты переменного тока, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Рис. 5

Таблица 14 - Задаваемые значения частоты переменного тока для мультиметров Testo 760-1

Верхняя граница диапазона измерений

Частота*

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока

1

2

3

4

51,2 Гц

10 Гц

±0,02 Гц

512 Гц

500 Гц

±0,6 Гц

5,12 кГц

5 кГц

±6 Гц

51,2 кГц

30 кГц

±40 Гц

Примечание * - Задание значений выполнять при напряжении переменного тока 2 В

(Измененная редакция, Изм. №1)

Таблица 15 - Задаваемые значения частоты переменного тока для мультиметров Testo 760-2, Testo 760-3

Верхняя граница диапазона измерений

Частота*

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока

1

2

3

4

600 Гц

10 Гц

±0,11 Гц

50 Гц

±0,15 Гц

600 Гц

±0,7 Гц

6 кГц

5 кГц

±6 Гц

60 кГц

30 кГц

±70 Гц

Примечание * - Задание значений выполнять при напряжении переменного тока 2 В

(Измененная редакция, Изм. №1)

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении частоты переменного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

7.8 Определение абсолютной погрешности измерений электрического сопротивления постоянного тока

Определение абсолютной погрешности измерений электрического сопротивления постоянного тока для мультиметров Testo 760-1, Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5520А методом прямых измерений в следующей последовательности:

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений электрического сопротивления постоянного тока «СОМ» и «О», соединить при помощи измерительных проводов с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунку 6;

  • - на поверяемом мультиметре при помощи функциональной клавиш установить режим измерений электрического сопротивления постоянного тока;

  • - последовательно задавать на калибраторе FLUKE 5 520А значения электрического сопротивления постоянного тока, соответствующие таблицам 16, 17;

  • - с помощью мультиметра произвести измерения в точках, указанных в таблицах 16, 17;

  • - зафиксировать значения электрического сопротивления, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Рис. 6

Таблица 16 - Задаваемые значения электрического сопротивления постоянного тока для мультиметра Testo 760-1

Верхняя граница диапазона измерений

Задаваемые значения электрического сопротивления постоянного тока

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока

1

2

3

4

400 Ом

45 Ом

±0,975 Ом

300 Ом

±4,8 Ом

4 кОм

0,45 кОм

±9,75 Ом

3 кОм

±48 Ом

40 кОм

4,5 кОм

±97,5 Ом

30 кОм

±480 Ом

400 кОм

45 кОм

±0,975 кОм

300 кОм

±4,8 кОм

4 МОм

0,45 МОм

±9,75 кОм

3 МОм

±48 кОм

40 МОм

4,5 МОм

±97,5 кОм

30 МОм

±480 кОм

Таблица 17 - Задаваемые значения электрического сопротивления постоянного тока для

мультиметров Testo 760-2,'

?esto 760-3

Верхняя граница диапазона измерений

Задаваемые значения электрического сопротивления постоянного тока

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока

1

2

3

4

60 Ом

6,5 Ом

±0,1275 Ом

50 Ом

±0,78 Ом

600 Ом

65 Ом

±1,275 Ом

500 Ом

±7,8 Ом

Продолжение таблицы 17

1

2

3

4

6 кОм

0,65 кОм

±12,75 Ом

5 кОм

±78 Ом

60 кОм

6,5 кОм

±127,5 Ом

50 кОм

±780 Ом

600 кОм

65 кОм

±1,275 кОм

500 кОм

±7,8 кОм

6 МОм

0,65 МОм

±12,75 кОм

5 МОм

±78 кОм

60 МОм

6,5 МОм

±127,5 кОм

50 МОм

±780 кОм

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении электрического сопротивления постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

7.9 Определение абсолютной погрешности измерений электрической емкости

Определение абсолютной погрешности измерений электрической емкости для мультиметров Testo 760-1, Testo 760-2, Testo 760-3 проводят при помощи калибратора многофункционального FLUKE 5 520А методом прямых измерений в следующей последовательности:

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений электрической емкости «СОМ» и «-Ц-», соединить при помощи измерительных проводов с выходными разъемами «NORMAL LO» и «NORMAL HI» калибратора FLUKE 5520А согласно рисунку 6;

  • - на поверяемом мультиметре при помощи функциональной клавиш установить режим измерений электрической емкости;

  • - последовательно задавать на калибраторе FLUKE 5520А значения электрической емкости, соответствующие таблицам 18, 19;

  • - с помощью мультиметра произвести измерений в точках, указанных в таблицах 18, 19;

  • -   зафиксировать значения электрической емкости, измеренные поверяемым мультиметром;

  • - абсолютную погрешность измерений определить по формуле (1).

Таблица 18 - Задаваемые значения электрической емкости для мультиметра Testo 760-1

Верхняя граница диапазона измерений

Задаваемые значения электрической емкости

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений электрической емкости

1

2

3

4

51,2 нФ

50 нФ

±5 нФ

512 нФ

500 нФ

±8 нФ

5,12 мкФ

5 мкФ

±0,08 мкФ

51,2 мкФ

50 мкФ

±5 мкФ

100 мкФ

90 мкФ

±9 мкФ

Таблица 19 - Задаваемые значения электрической емкости для мультиметров Testo 760-2, Testo 760-3

Верхняя граница диапазона измерений

Задаваемые значения электрической емкости

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений электрической емкости

1

2

3

4

6 нФ

3 нФ

±0,325 нФ

5 нФ

±0,525 нФ

60 нФ

30 нФ

±0,7 нФ

55 нФ

±1,2 нФ

600 нФ

300 нФ

±5 нФ

550 нФ

±8,75 нФ

6 мкФ

3 мкФ

±0,05 мкФ

5 мкФ

±0,08 мкФ

60 мкФ

30 мкФ

±0,5 мкФ

55 мкФ

±0,875 мкФ

600 мкФ

300 мкФ

±7 мкФ

550 мкФ

±12 мкФ

6 мФ

3 мФ

±0,3 мФ

5 мФ

±0,5 мФ

60 мФ

30 мФ

±3 мФ

55 мФ

±5,5 мФ

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении электрической емкости не превышает пределов допускаемой погрешности, указанных в описании типа.

7.10 Определение абсолютной погрешности измерений температуры

Определение абсолютной погрешности измерений температуры только для мультиметров Testo 760-2, Testo 760-3 проводят при помощи калибратора универсального 9100 методом прямых измерений в следующей последовательности:

  • - входные разъемы поверяемого мультиметра, предназначенные для измерений температуры, соединить с адаптером термопары типа К;

  • - при помощи измерительных проводов входные разъемы адаптера термопары соединить с выходными разъемами калибратора;

  • - на поверяемом мультиметре при помощи функциональных клавиш установить режим измерений температуры в заданном диапазоне, а на калибраторе - режим воспроизведения температуры (имитация термопары заданного типа К);

  • - на поверяемом мультиметре при помощи функциональных клавиш установить режим измерений температуры в заданном диапазоне, а на калибраторе - режим воспроизведения температуры (имитация термопары заданного типа);

-устанавливать последовательно на выходе калибратора универсального 9100 значения температуры минус 20 °C, 0 °C, плюс 250 °C, 500 °C (для термопары типа К);

  • - с помощью мультиметра произвести измерения в точках, указанных в таблице 20;

  • - абсолютную погрешность измерений температуры определить по формуле (1).

Таблица 20 - Задаваемые значения температуры для мультиметров Testo 760-2, Testo 760-3

Задаваемые значения температуры

Показания поверяемого мультиметра

Пределы допускаемой абсолютной погрешности измерений температуры

1

2

3

минус 20 °C

±2 °C

0°С

±1 °C

плюс 250 °C

±3,75 °C

плюс 500 °C

±10 °C

Результаты поверки считают положительными, если абсолютная погрешность поверяемого прибора при измерении температуры не превышает пределов допускаемой погрешности, указанных в описании типа.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки мультиметров оформляют свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 Знак поверки наносится в месте, установленном в описании типа средства измерений.

  • 8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики мультиметры к дальнейшей эксплуатации не допускаются, свидетельство о поверке аннулируется и выписывается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

Начальник лаборатории № 551

Ю.Н. Ткаченко

ФБУ «Ростест-Москва»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
