УТВЕРЖДАЮ

ФГБУ

В.В. Швыдун

2017 г.

Инструкция

Система измерительная СИ-ПТК/ТВЗ-117

Методика поверки

У6894-4800 МП

2017 г.

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

ВВЕДЕНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

ОБОЗНАЧЕНИЯ

МП - методика поверки;

ГТД - газотурбинный двигатель;

ИК - измерительный канал;

СИ - средство измерений;

ПО - программное обеспечение;

MX - метрологические характеристики;

НСП - неисключенная систематическая погрешность;

ВП - верхний предел диапазона измерений;

ИВ - измеренная величина;

НЗ - нормированное значение;

РМК - расходомерный коллектор;

ПП - первичный измерительный преобразователь;

ТПР, FT8-8 - турбинные преобразователи расхода жидкости;

ТХА(К) - термоэлектрический преобразователь (хромель-алюмель АЦП - аналого-цифровой преобразователь;

РЭТ- рабочий эталон;

РЭ - руководство по эксплуатации;

MX - метрологические характеристики;

ТД - техническая документация;

КМС - крутящий момент силы

ВВЕДЕНИЕ

Настоящая МП распространяется на систему измерительную СИ-ПТК/ТВЗ-117 (далее -система), заводской номер 001, изготовленную закрытым акционерным обществом «Борисфен» (ЗАО «Борисфен»), г. Москва, и устанавливает порядок и объем ее первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При поверке системы выполнить операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Проведение операции при

первичной поверке(после ремонта)

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение метрологических характеристик

7.3

+

+

4 Определение погрешностей измерений ИК давления воздуха (газов) и жидкостей

7.3.1

+

+

5 Определение погрешностей измерений ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры

7.3.2

+

+

6 Определение погрешностей измерений ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К)

7.3.3

+

+

7 Определение погрешностей измерений ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов

7.3.4

+

+

8 Определение погрешностей измерений ИК расхода масла и частоты электрических сигналов, соответствующей значениям расхода топлива

7.3.5

+

+

9 Определение погрешности измерений ИК КМС

7.3.6

+

+

10 Идентификация ПО

7.4

+

+

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, приведенные в таблице 2.

Таблица 2

Номер пункта МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные характеристики средства поверки

7.3.1 - 7.3.5

Калибратор многофункциональный DPI 620 с модулями давления РМ620: пределы допускаемой приведенной погрешности ±0,025 % в диапазоне воспроизведения давления от минус 100 кПа до 20 МПа; пределы допускаемой абсолютной погрешности ±(l,4-10'4'U + 0,01) мВ в диапазоне воспроизведения напряжения постоянного тока U от минус 10 до плюс 100 мВ; пределы допускаемой абсолютной погрешности ±(1,5- 10'4Т + 0,0012) мА в диапазоне воспроизведения силы постоянного тока I от 0 до 24 мА; пределы допускаемой абсолютной погрешности ±(3-10'4-R + 0,03) Ом в диапазоне воспроизведения сопротивления R от 0 до 400 Ом; пределы допускаемой абсолютной погрешности ±(3-10'5-F + 2,3-10’3) Гц в диапазоне воспроизведения частоты F электрических сигналов от 0 до 1000 Гц

7.3.2

Калибратор температуры Fluke серии 500 модель 518: диапазон воспроизведения температуры от минус 30 до 670 °C, пределы допускаемой абсолютной погрешности воспроизведения ±0,25 °C

7.3.6

Гири по ГОСТ OIML R 111-1-2009, класс Mi, массой 20 кг (10 шт.)

Вспомогательные средства поверки

7.3.1 - 7.3.6

Станция автоматическая метеорологическая Vantage Pro 2: диапазон измерений атмосферного давления от 540 до 1100 гПа, пределы допускаемой абсолютной погрешности измерений ±1,0 гПа; диапазон измерений температуры воздуха от минус 40 до 65 °C; пределы допускаемой абсолютной погрешности измерений ±0,5 °C; диапазон измерений относительной влажности воздуха от 10 до 98 %, пределы допускаемой погрешности измерений ±3 % в диапазоне измерений от 10 до 90 % и ±4 % в диапазоне измерений от 90 до 98 %

  • 2.2 Вместо указанных в таблице 2 допускается применять другие аналогичные средства поверки, обеспечивающие определение MX с требуемой точностью.

  • 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К поверке допускаются лица, квалифицированные в качестве поверителя, изучившие РЭ системы, знающие принцип действия используемых СИ, имеющие навыки работы на персональном компьютере.

  • 3.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже 3.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), а также изложенные в РЭ на приборы, в ТД на применяемые при поверке РЭТ и вспомогательное оборудование.

  • 4.2 Любые подключения аппаратуры проводить только при отключенном напряжении питания системы.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку проводить при следующих условиях:

в испытательном боксе:

  • - температура окружающего воздуха, °C (К)...........................от 10 до 30 (от 263 до 303);

  • - относительная влажность окружающего воздуха при температуре 25 °C, %, не более... 90;

  • - атмосферное давление, мм рт.ст. (кПа)......................................от 720 до 780 (до 96 до 104).

в помещении пультовой:

  • - температура окружающего воздуха, °C (К)..................от 15 до 25 (от 288 до 298);

  • - относительная влажность окружающего воздуха при температуре 25 °C, %..............от 50 до 80;

  • - атмосферное давление, мм рт.ст. (кПа)....................................от 720 до 780 (от 96 до 104).

параметры электропитания:

  • - напряжение сети переменного тока, В........................................................от 198 до 242;

  • - частота переменного тока, Гц.......................................................................от 49 до 51;

  • - напряжение сети постоянного тока, В.....................................................от 21,6 до 26,4.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (РЭТ) должны соответствовать требованиям, указанным в их РЭ.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке провести следующие работы:

  • - проверить комплектность проектно-технологической и эксплуатационной документации системы;

  • - проверить наличие поверочных клейм, а также свидетельств о поверке на эталонные и вспомогательные средства поверки;

  • - подготовить к работе все приборы и аппаратуру согласно их РЭ;

  • - собрать схемы поверки ИК, приведенные ниже, проверить целостность электрических цепей;

  • - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения эталонных сигналов на входе ИК;

  • - включить вентиляцию и освещение в испытательных помещениях;

  • - включить питание ПП и аппаратуры системы не менее чем за 30 мин до начала проведения поверки;

  • - создать, проконтролировать и записать в протокол условия проведения поверки.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При внешнем осмотре установить соответствие системы следующим требованиям:

  • - комплектность согласно формуляру У6894-4800 ФО;

  • - маркировку согласно У6894-4800 РЭ;

  • - наличие и сохранность пломб (согласно сборочным чертежам);

  • - герметичность линий измерения давлений.

СИ, входящие в состав системы, не должны иметь внешних повреждений, которые могут влиять на работу системы, при этом должно быть обеспечено: надежное крепление соединителей и разъемов, отсутствие нарушений экранировки кабелей, качественное заземление.

Результаты внешнего осмотра считать положительными, если выполняются вышеприведенные требования.

  • 7.2 Опробование

    • 7.2.1 Перед началом работ проверить оборудование и включить рабочую станцию, после чего происходит загрузка операционной системы и автоматический запуск программы обмена данными аппаратуры верхнего и нижнего уровней. Поверку системы проводить по программе «Metrology 1К.ехе» в последовательности, изложенной в документе У6894-4800 РП.

Программа «Metrology IK.exe» выполняет следующие функции:

  • - регистрацию измеренных значений в соответствии установленным алгоритмом операций градуировки;

  • - обработку результатов градуировки с определением MX (функции преобразования и погрешности ИК);

  • - отображение результатов градуировки на экране монитора;

  • - сохраняет файлы градуировки.

Поверку системы проводить в следующей последовательности:

  • - осуществить запуск программы двойным щелчком на ярлыке «Metrology IK.exe» рабочего стола операционной системы;

  • - выбрать закладку «Измерения»;

  • - выбрать поверяемый ИК из списка «Измеряемые каналы»;

  • - из списка «Ход» выбрать прямой ход;

  • - из списка «Точка» выбрать точку, в которой будут производиться измерения;

  • - установить с помощью РЭТ эталонное значение поверяемого параметра, соответствующее значению на первой ступени нагружения на прямом ходе градуировки;

  • - выполнить измерение параметра;

  • - повторить предыдущие операции, устанавливая с помощью РЭТ последовательно эталонные значения параметра, соответствующие заданным ступеням нагружения до верхнего предела измерений параметра;

  • - повторить предыдущие операции, устанавливая с помощью РЭТ последовательно эталонные значения параметра, соответствующие заданным ступеням разгружения от верхнего предела измерений до значения на первой ступени;

  • - повторить цикл нагружение-разгружение еще не менее четырех раз;

Примечание-В случае обнаружения «грубых» промахов необходимо вернуться к ошибочно измеренному значению, установить с помощью РЭТ эталонное значение параметра и провести измерение в соответствии с ранее изложенной последовательностью операций;

  • - сохранить файл градуировки нажатием кнопки «Сохранить в файл»;

  • - подготовить файлы градуировки для обработки.

  • 7.2.2 Опробование ИК

При опробовании ИК проверить правильность его функционирования.

Для этого необходимо задать на входе ИК с помощью РЭТ физическую величину, соответствующую минимальному и максимальному значениям параметра контролируемого диапазона измерений. Оператору ПК проконтролировать измеренные системой значения физической величины. Убедиться в правильности функционирования ИК.

Результаты опробования считать положительными, если измеренные значения физической величины совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерений ИК системы. В противном случае система бракуется и направляется в ремонт.

  • 7.3 Определение метрологических характеристик

    • 7.3.1 Определение погрешностей измерений ИК давления воздуха (газов) и жидкостей

      • 7.3.1.1 Погрешности измерений ИК давления воздуха (газов) и жидкостей определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

  • - отсоединить вход ПП давления (датчики давления АИР-WL, Элемер-100) от магистрали давления испытательного стенда и соединить его с РЭТ давления (калибратор DPI 620 с модулем давления РМ620) по схеме, приведенной на рисунке 1;

провести градуировку ИК давления по методике, приведенной в разделе 1 Приложения Б;

  • -  оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

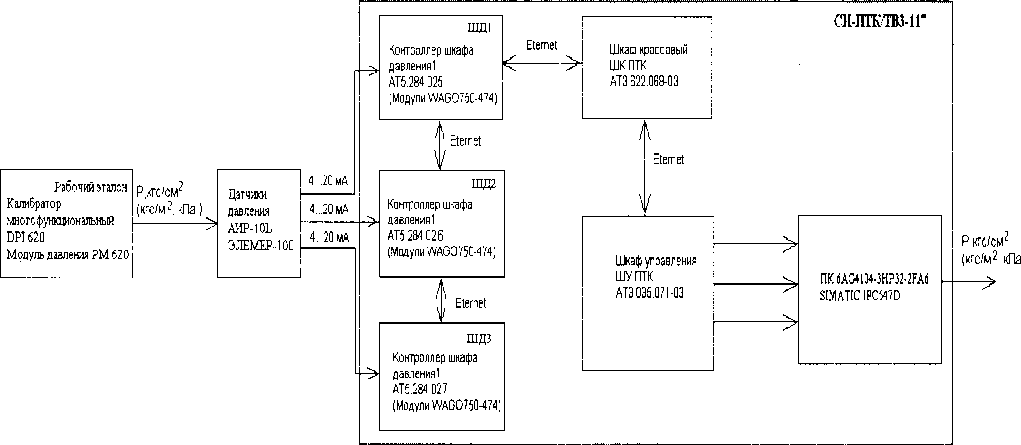

Рисунок 1 - Схема поверки ИК давления рабочим эталоном DPI 620 с модулем давления РМ 620

• поэлементным способом (прямые измерения) ИК давления с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести поверку датчиков давления АИР-IOL в соответствии с разделом «Методика поверки» НКГЖ.406233.024РЭ, согласованным ГЦИ СИ ФГУП «ВНИИФТРИ» 11.04.2009 г., Элемер-100 в соответствии с разделом «Методика поверки» НКГЖ.406233.029РЭ, согласованным ГЦИ СИ ФГУП «ВНИИФТРИ» 28.10.2008 г.;

  • - подключить ИК без датчика давления к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 2;

  • - провести градуировку ИК силы постоянного в диапазоне значений от 4 до 20 мА по методике, приведенной в разделе 1 Приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 7.3.1.2 Результаты поверки ИК давления воздуха (газов) и жидкостей считать положительными, если значения погрешностей ИК находятся в пределах, указанных в таблице А. 1 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

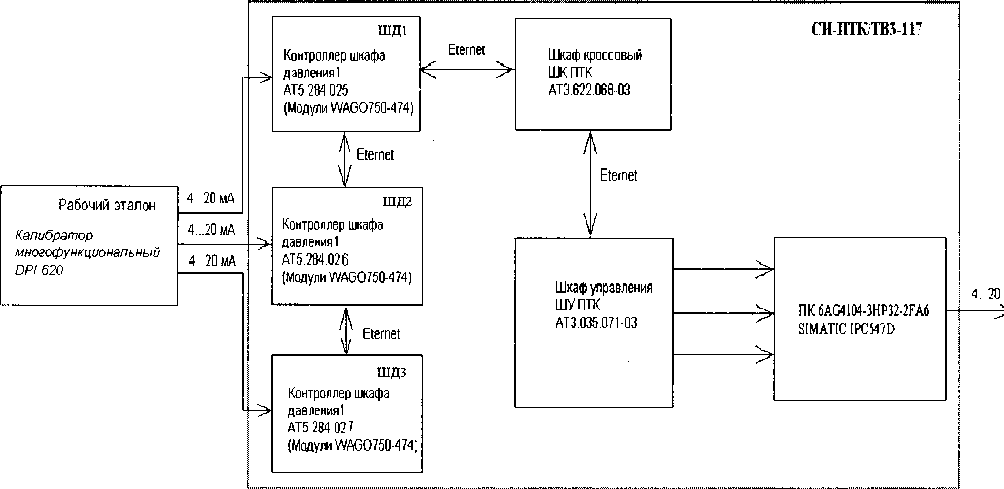

Рисунок, 2 - Схема поверки ИК силы постоянного тока рабочим эталоном DPI 620

  • 7.3.2 Определение погрешностей измерений ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры

    • 7.3.2.1 Погрешности измерений ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, определить одним из следующих способов:

  • • комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

подключить ИК температуры к РЭТ (калибратор Fluke) согласно схемам, приведенным на рисунках За), 36), Зв);

провести градуировку ИК температуры по методике, приведенной в разделе 1 Приложения Б;

  • -  оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • • поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести в аккредитованной на право поверки организации поверку термопреобразователей сопротивления по методике поверки ГОСТ 8.461-2009;

  • - подключить ИК без ПП к РЭТ (калибратор DPI 620) согласно схемам, приведенным на рисунках 4а), 46), 4в);

  • - провести градуировку ИК сопротивления постоянному току по методике, приведенной в разделе 1 Приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 7.3.2.2 Погрешности измерений ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

  • - подключить ИК сопротивления постоянному току к РЭТ (калибратор DPI 620) согласно схемам, приведенным на рисунках 4а), 46), 4в);

  • - провести градуировку ИК сопротивления постоянному току по методике, приведенной в разделе 1 Приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 7.3.2.3 Результаты поверки ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры, считать положительными, если значения погрешностей ИК находятся в пределах, указанных в таблицах А. 1 и А.2 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

а)

б)

в)

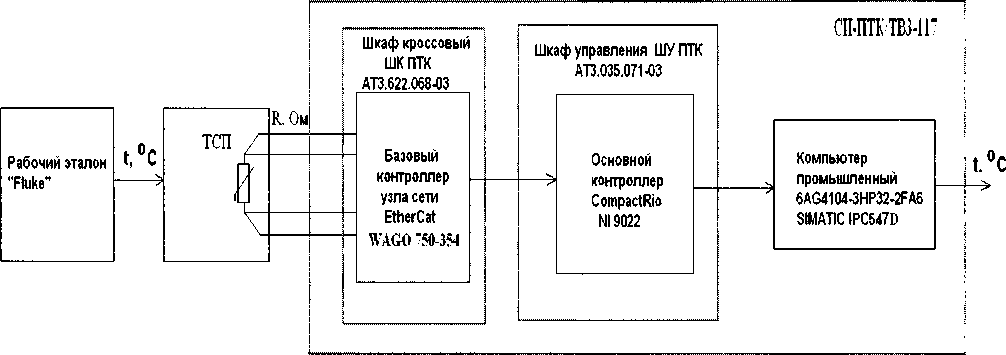

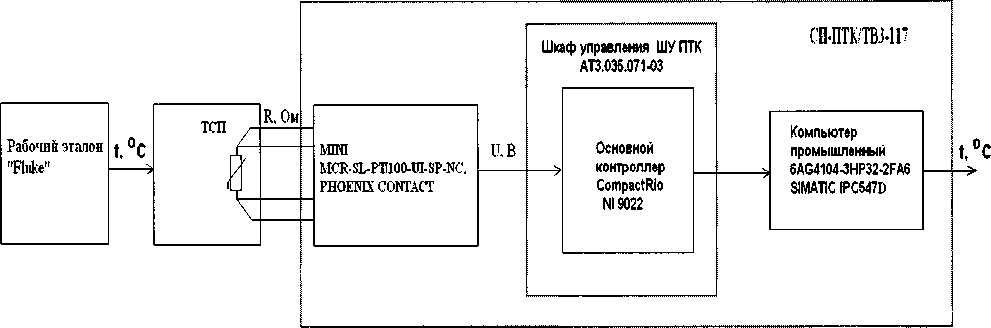

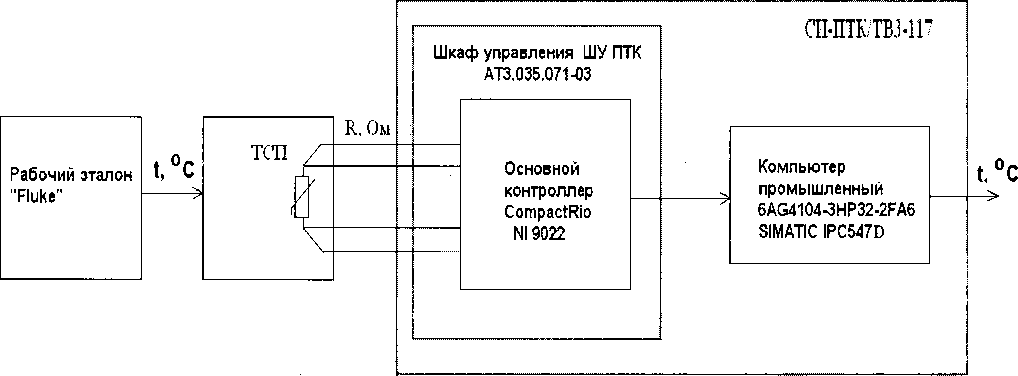

Рисунок 3 - Схемы поверки рабочим эталоном Fluke серии 500 ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления,

а)

б)

в)

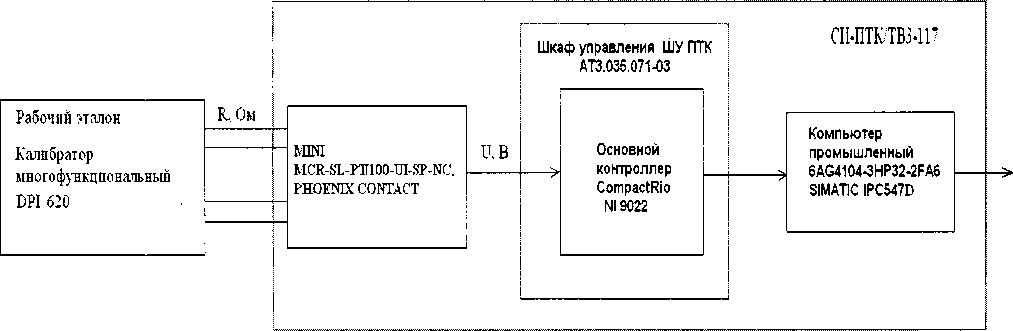

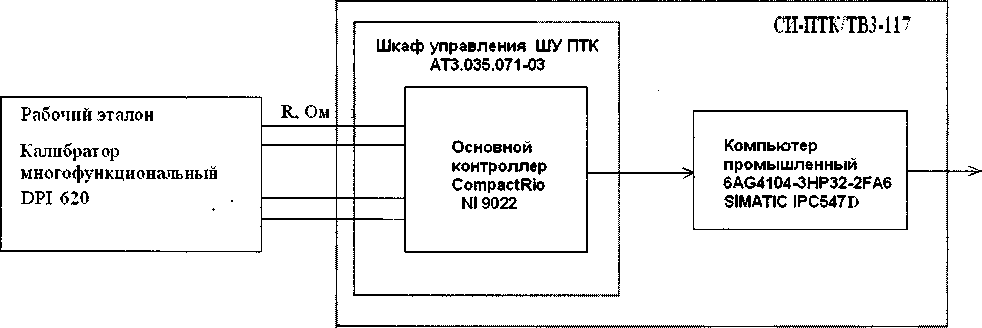

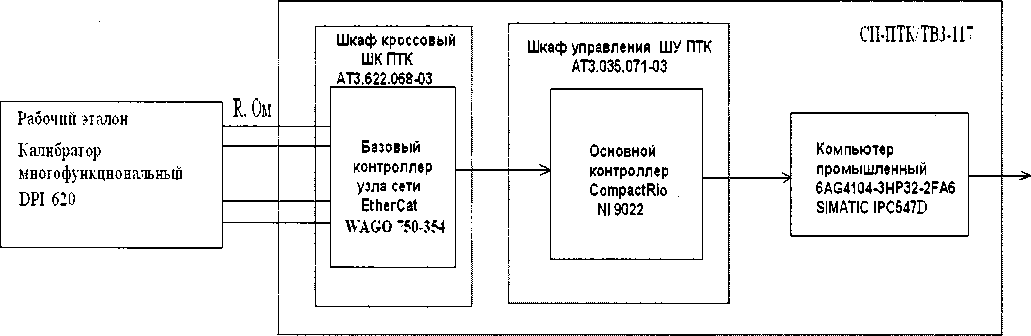

Рисунок 4- Схемы поверки рабочим эталоном DPI 620 ИК сопротивления постоянному току

  • 7.3.3 Определение погрешностей измерений ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К)

    • 7.3.3.1 Погрешности измерений ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К), определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

- подключить ИК к РЭТ (калибратор DPI 620) в соответствии со схемой, приведенной на рисунке 5;

  • - провести градуировку ИК в соответствии с методикой, приведенной в разделе 1 Приложения Б;

  • - оценить MX ИК напряжения постоянного тока в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

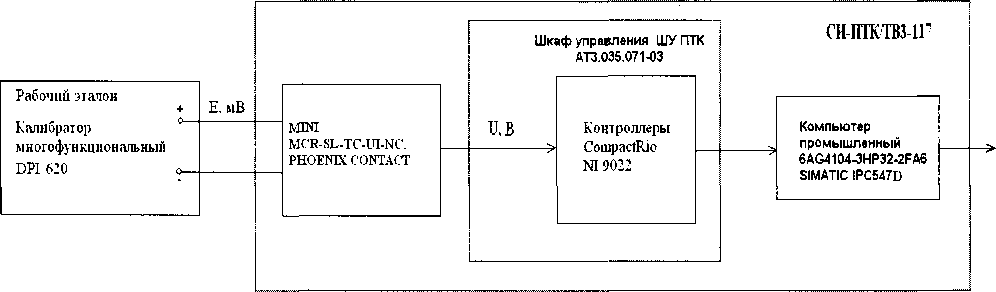

Рисунок 5- Схема поверки рабочим эталоном DPI 620 ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К)

  • 7.3.3.2 Результаты поверки ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ТХА(К), считать положительными, если значения погрешностей ИК находятся в пределах ±0,2 % от ВП.

В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

  • 7.3.4 Определение погрешностей измерений ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов

    • 7.3.4.1 Погрешности измерений ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

- отсоединить электрический кабель датчика частоты вращения от ИК и подключить ИК с помощью жгута-переходника к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 6;

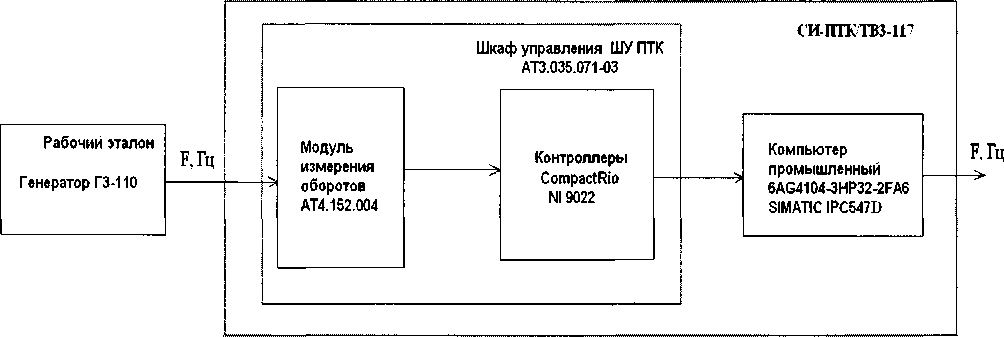

Рисунок 6- Схема комплектной поверки ИК частоты электрических сигналов рабочим эталоном DPI 620

  • - провести градуировку ИК, устанавливая с помощью РЭТ контрольные значения сигнала синусоидальной формы: в диапазоне от 10 до 100 Гц с амплитудой 40 В и частотами 0, 30, 50, 80 и 100 Гц для ИК частоты вращения ротора турбокомпрессора; в диапазоне от 100 до 900 Гц с амплитудой 10 В и частотами 0, 270, 450, 720 и 900 Гц для ИК частоты вращения ротора свободной турбины;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.4.2 Результаты поверки ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов, считать положительными, если значения погрешностей ИК находятся в пределах ±0,15 % от ВП. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

  • 7.3.5 Определение погрешности измерений ИК расхода масла и частоты электрических сигналов, соответствующей значениям расхода топлива

    • 7.3.5.1 Погрешность измерений ИК расхода масла определить поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

провести поверку турбинных преобразователей расхода ТПР10 по методике поверки ЛГФИ.407221.034МИ в аккредитованной на право поверки организации;

  • - с помощью жгута-переходника подключить ИК без ПП к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 6;

провести градуировку ИК частоты электрических сигналов по методике, приведенной в разделе 1 Приложения Б, устанавливая с помощью РЭТ контрольные значения сигнала синусоидальной формы с амплитудой 25 мВ и частотами 0,100,150, 200, 250 и 300 Гц;

оценить MX ИК расхода (прокачки) масла в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 7.3.5.2 Погрешности измерений ИК частоты электрических сигналов, соответствующей значениям расхода топлива, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

  • - с помощью жгута-переходника подключить ИК к РЭТ (калибратор DPI 620) по схеме, приведенной на рисунке 6;

  • - провести градуировку ИК частоты электрических сигналов по методике, приведенной в п. 1 Приложения Б, устанавливая с помощью РЭТ (DPI 620) контрольные значения сигнала синусоидальной формы с амплитудой от 5,0 до 10,0 В и частотами 50, 250,450, 650 и 850 Гц;

оценить MX ИК частоты электрических сигналов, соответствующей значениям расхода жидкости, в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 7.3.5.3 Результаты поверки ИК частоты электрических сигналов, соответствующей значениям расхода масла и частоты электрических сигналов, соответствующей значениям расхода топлива, считать положительными, если значения погрешностей ИК находятся в пределах, указанных в таблицах А.1 и А.2 Приложения А. В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

  • 7.3.6 Определение погрешности измерений ИК КМС

    • 7.3.6.1 Погрешность измерений ИК КМС определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

• определить порог реагирования ИК КМС, для чего необходимо:

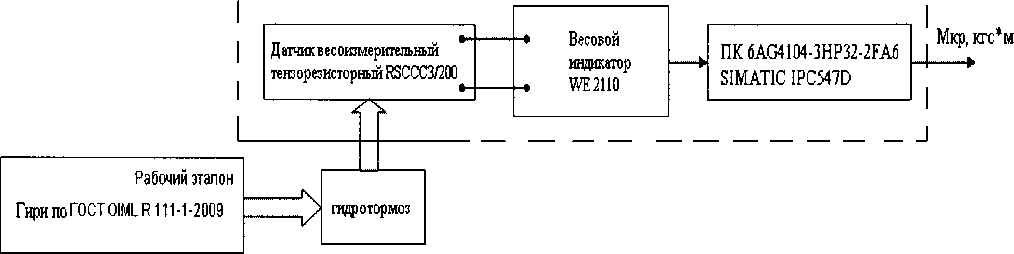

  • 1) собрать схему поверки ИК КМС, приведенную на рисунке 7;

  • 2) приложить к рычагу градуировочного устройства с помощью РЭТ (гири по ГОСТ OIML R 111-1-2009) силу, при которой значение КМС равно 0,1 ВП (ВП = 200 кгс-м);

  • 3) положить на грузоприёмное устройство плавно (без толчков) такое количество дополнительных гирь, при котором появляется реагирование показаний КМС на экране монитора на одну - две единицы наименьшего разряда;

  • 4) снять дополнительные гири с градуировочного устройства и записать в протокол вес этих дополнительных гирь;

  • 5) повторить операции по п.п. 7.3.6.1.1) - 7.3.6.1.4) еще 2 раза;

  • 6) приложить к рычагу градуировочного устройства с помощью гирь силу, при которой значение КМС равно 1,0 ВП;

  • 7) выполнить операции по п.п. 7.3.6.1.1) - 7.3.6.1.4);

СИ-ПТКЛВЗ-117

Рисунок 7 - Схема поверки ИК КМС рабочим эталоном (гири по ГОСТ OIML R 111-1-2009)

• провести градуировку ИК КМС по методике, приведенной в разделе 1 Приложения Б, прикладывая к рычагу градуировочного устройства с помощью РЭТ (гири по ГОСТ OML R 111-1-2009, массой 20 кг, 10 шт.) силу, при которой значения КМС равны 0, 20, 40, 60, 80, 100, 120, 140, 160,180 и 200 кгс м.

Примечание - При проведении градуировки ИК наложение гирь на рычаг градуировочного устройства и их снятие с рычага должны быть плавными, без ударов и толчков. Подход к измеряемому значению должен осуществляться медленно с одной стороны, соответствующей ходу градуировочной характеристики. Перемена знака приращения нагрузки в процессе снятия грузов (или нагружения) не допускается. Прямая ветвь градуировочной характеристики снимается в результате прямого хода (нагружения рычага) градуировки ИК, обратная ветвь градуировочной характеристики снимается в результате обратного хода (разгружения рычага). Один прямой и один следующий за ним обратный ход градуировки составляют один цикл градуировки ИК;

  • - оценить MX ИК КМС в соответствии с алгоритмом, приведенным в разделе 2 Приложения Б.

  • 7.3.6.2 Результаты поверки ИК КМС считать положительными, если:

  • - значение порога реагирования не превышает 0,02 % от ВП;

  • - значение погрешности ИК КМС находятся в пределах ±0,5 % от 0,5 ВП в диапазоне от 0 до 0,5 ВП и ±0,5 % от ИВ в диапазоне от 0,5 ВП до 1,0 ВП.

В противном случае ИК бракуется и после выявления и устранения причины производится повторная поверка.

7 А Идентификация ПО

Проверку идентификационных данных (признаков) метрологически значимой части ПО провести в соответствием с руководством пользователя У6894-4800 РП.

Убедиться в соответствии идентификационных признаков метрологически значимой части ПО данным, указанным в таблице 3.

В случае несоответствия идентификационных признаков данным, приведенным в таблице 3 ПО направляется для проведения настройки.

Таблица 3 - Идентификационные данные ПО

Наименование ПО

Управляющая программа основного контроллера

Управляющая программа аварийного контроллера

Программа обмена данными с основным контроллером

Программа математической обработки вычислительных каналов

Программа архивирования измеряемых данных

Идентификационное   на

именование ПО

10.1.5.15/-/ startup, rtexe

10.1.5.16/-/

startup.rtexe

core.exe

formuls.exe

Write_db.exe

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

deb098b705d26

66aebl58204e5 e54e45

c96fa48a81313b 1 bf 2657efd84a2 9e9

е251 cae4fc3e5f d4718481 f7006 bddlO

ca9bc7b7f61dfc lea 84а18а37953 9Ь6с

d852075a6G3e57 b65f8bld9dc59b 6сЗ

1родолжение таблицы 3

Наименование ПО

Программа метрологического исследования измерительных каналов

Программа метрологического исследования вычислительных каналов

Программа просмотра архивных данных

Программа проверки аналоговых и дискретных вход-ных/выход-ных сигналов

Программа верификации программного обеспечения

Идентификационное наименование ПО

Metrology

IK.exe

Metrology

VK.exe

View DB.exe

Test_system.exe

verif.exe

Номер версии (идентифика-ци-онный номер) ПО

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

7b2f5df733 7810 20bl811640ef 75ba4f

c0853a43f86eacb 5e5del78e9fc fe313

5ef55d42c22653 lad 632015Ю292 cc2b

7b2f5df733 781 020bl811640ef 75ba4f

f 7dlf4b3eea0647 3c98949a3774b0

9Ь0

Продолжение таблицы 3

Наименование

ПО

Программа авторизации пользователя

Программа администрирования пользователей

Программа просмотра событий

Идентификационное   на

именование ПО

login.exe

Admin users.exe

Evcnts.exe

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

Цифровой идеи- тифика-тор ПО

1аес5 07931992 dec

410с623е907 8dc8

77b0ede62ddl65f

568795b4db99aG аб

662e4bd2b49c7a

81fc3 f64ebbf64

9db8

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки системы занести в протокол (Приложение Д);

  • 8.2 При положительных результатах поверки системы оформить свидетельство о поверке и нанести знаки поверки на корпуса шкафов с аппаратурой нижнего уровня ШУ ПТК. ШК ПТК, Ш1,Ш2. ШЗ.

  • 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается. На систему выдается извещение о непригодности к применению с указанием причин

забракования.

Д.М. Щеглов

А.А. Гришанов

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Ведущий научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Приложение А Метрологические и технические характеристики системы измерительной СИ-ПТК/ТВЗ-117

MX системы приведены в таблицах А.1 и А.2.

Таблица А.1 - Состав и метрологические характеристики ИК системы, включающих ПИП и вторичную часть ИК

Характеристики ИК

Состав ИК

Наименование ИК

Количество

ИК

Диапазон измерений

Пределы допускаемой погрешности (нормированы для рабочих условий)

ПИП

Вторичная часть ИК

тип

пределы допускаемой основной погрешности

тип аппаратуры

пределы допускаемой основной погрешности

ИК давления воздуха (газов) и жидкостей

1

6

2

2

Избыточное давление жидкостей: от 0 до 0, 25 МПа от 0 до 0,4 МПа от 0 до 0,6 МПа от 0 до 6 МПа

±1,0%(уотВП)*

Преобразователи давления измерительные АИР-IOL -ДИ

±0,25 % (у от ВП)

Базовый контроллер узла сети EtherCAT

WAGO 750-354.

Модули АЦП WAGO 750-474 2AI 4-20 mA

±0,2%

(у от ВП)

1

5

Избыточное давление (разрежение) жидкостей:

от -0,029 до

+0,029 МПа

от -0,098 до

+0,058 МПа

±1,0%(уотНЗ**

58842 Па) ±1,0%(уотНЗ 156912 Па)

Датчики давления Элемер-100-ДИВ

±0,25 % (у от ВП)

Базовый контроллер узла сети EtherCAT

WAGO 750-354. Модули АЦП WAGO 750-474 2AI 4-20 mA

±0,2 %

(у от ВП)

Здесь и далее в таблицах А.1 и А.2:

* у от ВП - приведенная к верхнему пределу измерений погрешность ** у от НЗ - приведенная к нормированному значению (НЗ) погрешность

Характеристики ИК

Состав ИК

Наименование ИК

Количество ИК

Диапазон измерений

Пределы допускаемой погрешности (нормированы для рабочих условий)

ПИП

Вторичная часть ИК

тип

пределы допускаемой основной погрешности

тип аппаратуры

пределы допускаемой основной погрешности

ИК давления воздуха (газов) и жидкостей

1

2

5

3

1

Избыточное давление воздуха (газов): от 0 до 0,1 МПа от 0 до 0,25 МПа от 0 до 0,4 МПа от 0 до 0,6 МПа от 0 до 1,6 МПа

±0,5 % (у от ВП)

Преобразователи давления измерительные АИР-ЮЬ-ДИ

±0,25 % (у от ВП)

Базовый контроллер узла сети EtherCAT WAGO 750-354.

Модули     АЦП

WAGO 750-474 2AI 4-20 mA

±0,2 %

(у от ВП)

1

Избыточное давление (разрежение) воздуха: от -0,098 до +0,058 МПа

±0,5 % (у от НЗ

156912 Па)

Датчик давления Элемер-100-Див

±0,25 % (у от ВП)

Базовый контроллер узла сети EtherCAT WAGO 750-354.

Модули     АЦП

WAGO 750-474 2AI 4-20 mA

±0,2% (у от ВП)

1

Абсолютное давление воздуха:

от 0 до 0,160 МПа

±0,5 % (у от ВП)

Преобразователь давления измерительный АИР-ЮЬ-ДА

±0,25 %

(у от ВП)

±0,2% (у от ВП)

2

2

2

Разность    давлений

воздуха:

от 0 до 0,6 кПа

от 0 до 6 кПа

от 0 до 17,6 кПа

±50 Па (А)*

±0,5 % (у от ВП)

±0,5 % (у от ВП)

Датчики давления Элемер-100-ДД

±0,25 % (у от ВП)

±0,2%

(у от ВП)

Здесь и далее в таблице А. 1: * А - абсолютная погрешность

Характеристики ИК

Состав ИК

Наименование ИК

Количество ИК

Диапазон измерений

Пределы допускаемой   погрешности

(нормированы для рабочих условий)

ПИП

Вторичная часть ИК

Тип

Пределы допускаемой основной погрешности

Тип аппаратуры

Пределы допускаемой основной погрешности

ИК расхода масла и частоты электрических сигналов,   соответст

вующей значениям расхода топлива (в части измерений расхода масла)

1

от 21 до 28 л/мин

±1,0 % (у от ВП)

Преобразователь расхода турбинный ТПР10

±0,45 % (5)

Модуль измерения оборотов

АТ4.152.004.

Контроллер CompactRIO-NI 9022 Real time PowerPC Embedded.

±0,05 % (у от ВП)

ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному току, соответствующего значениям температуры (в части измерений температуры термопреобразователями)

2

2

5

4

Температура рабочих жидкостей: от -40 до +50 °C от 0 до +100 °C от 0 до +150 °C от 0 до +200 °C

±1,5 % (у от НЗ 90 °C)

±1,5 % (у от ВП)

±1,5 % (у от ВП)

±1,5 % (у от ВП)

Термометры сопротивления из платины ТС 1288Э

Класс допуска В по   ГОСТ

6651-2009

Базовый контроллер узла сети EtherCAT WAGO 750-354.

Модули    АЦП

WAGO 750-461 2А1 Ptl00/RTD.

Контроллер CompactRIO-NI 9022 Real time PowerPC Embedded

±0,2 %

(у от ВП)

4

1

Температура воздуха: от -40 до -60 °C от 0 до +300 °C

±0,5 % (5)*

±1,5 % (у от ВП)

Термометры сопротивления из платины ТС 1288Э

Класс допуска А по ГОСТ 6651-2009

Контроллер CompactRIO-NI 9022 Real time PowerPC Embedded

±0,2 %

(у от ВП)

Здесь и далее в таблице А. 1:

* 5 - относительная погрешность

Характеристики ИК

Состав ИК

Наименование ИК

Количество ИК

Диапазон измерений

Пределы допускаемой   погрешности

(нормированы для рабочих условий)

ПИП

Вторичная часть ИК

Тип

Пределы допускаемой основной погрешности

Тип аппаратуры

Пределы допускаемой основной погрешности

ИК   крутящего

момента силы

1

от 0 до 1961 Н м

±0,5 % (у от

ВП= 980,5 Н м) в поддиапазоне от 0 до 980,5 Н м

±0,5 % (5) в поддиапазоне свыше 980,5 до 1961 Нм

Датчик весо-измерительный тензоре-зисторный RSCC СЗ/500

±0,02 %

(у от ВП= 4903,5 Н м)

Контроллер CompactRIO-NI 9022 Real time PowerPC Embedded

±0,0 %

(передача измерительной информации в коде)

Таблица А.2 - Состав и метрологические характеристики ИК системы с входными электриче

скими сигналами от ПИП

Наименование ИК

Количество ИК

Диапазон измерений (диапазон показаний   на

дисплее системы)

Источник сигнала на входе ИК

Тип аппаратуры ИК

Пределы допускаемой основной погрешности ИК

ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, и сопротивления постоянному   току,

соответствующего значениям температуры (в части измерений сопротивления постоянному току)

2

1

от 0 до +100 °C от Одо+150 °C

Термопреобразователи сопротивления платиновые ГОСТ 6651-2009

Базовый контроллер узла сети EtherCAT WAGO 750-354. Модули АЦП WAGO 750-461 2А1 PtlOO/RTD Контроллер CompactRIO-NI 9022 Real time PowerPC Embedded

±0,3 %

(у от ВП)

2

от 0 до +80 °C

Термопреобразователи сопротивления платиновые. ГОСТ 6651-2009

Преобразователи измерительные: MINI MCR-SL-PT100-UI-SP-NC, PHOENIX CONTACT. Контроллер CompactRIO-NI_9022 Real time PowerPC Embedded

±0,3 % (у от ВП)

ИК   напряжения

постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА(К)

4

от 0 до +1000 °C

Термоэлектрические преобразователи ТХА(К). ГОСТР 8.585-2001

Преобразователи измерительные: MINI MCR-SL-TC-UI-NC, PHOENIX CONTACT. Контроллер CompactRIO-NI_9022 Real time PowerPC Embedded

±0,2 % (у от ВП)

ИК частоты электрических сигналов,     соответст

вующей значениям частоты вращения роторов

1

Частота переменного тока, соответствующая значениям частоты вращения ротора турбокомпрессора: от 10 до 100 Гц

Датчик частоты вращения ротора Д-2М (Д-2-3)

Модуль измерения оборотов

AT4.152.004.

Контроллер CompactRIO-9022 Real time PowerPC Embedded

±0,15 % (у от ВП)

2

Частота   переменного   тока,

соответствующая значениям частоты вращения ротора свободной турбины: от 100 до 900 Гц

Датчик магнитоиндукционный ДТА-10

±0,15 % (у от ВП)

Наименование ИК

Количество ИК

Диапазон измерений (диапазон

Источник сигнала на входе ИК

Тип аппаратуры ИК

Пределы допускаемой основной погрешности ИК

показаний дисплее мы)

на систе-

ИК расхода масла и частоты электрических сигналов, соответствующей значениям расхода топлива (в части измерений частоты электрических сигналов)

2

от 40 до 600 кг/ч

Преобразователь расхода турбинный FT8-8

Модуль измерения оборотов

АТ4.152.004.

Контроллер CompactRIO-9022 Real time PowerPC Embedded

±0,15 % (у от ВП)

Приложение Б

Методика проведения градуировки и обработки результатов градуировки ИК

1. Методика проведения градуировки ИК

  • 1.1 Сквозную градуировку ИК или градуировку элементов ИК проводить в следующей последовательности:

  • - задать с помощью РЭТ на входе ИК или элемента ИК в диапазоне измерений: р контрольных значений (ступеней) входной величины Хк в порядке возрастания от Хо до Хр при прямом ходе; р контрольных значений входной величины Хк в порядке убывания от Хр до Хо при обратный ходе.

Хк0+[(Хр0)/р]-k,                    (Б.1)

где к - номер контрольной точки (ступени); к= О, 1, 2.. .р;

Хо, Хр - нижний и верхний пределы диапазона измерений проверяемых ИК.

  • - произвести на каждой ступени при прямом и обратном ходе т отсчетов измеряемой величины (значение параметра т определяется частотой опроса ИК и временем измерения). При этом программа градуировки вычисляет значение сигнала на выходе АЦП как среднее значение кода по т отсчетам, зарегистрированным при подаче входного сигнала. Полученное значение сохраняется в файле градуировки;

  • - повторить I раз указанные циклы градуировки (прямой и обратный ходы). В результа

те в памяти компьютера запоминаются массивы значений выходной величины у 'iK при прямом ходе и у "iK при обратном ходе, где z - номер градуировки, i-1,2,.....I.

Примечание - Для ИК с пренебрежимо малой погрешностью вариации допускается обратные ходы градуировки не проводить.

При проверке принять следующие значения параметров градуировки р, I, т:

р>5, 1>5, т>10.

2 Порядок обработки результатов градуировки ИК

  • 2.1 Обработку результатов градуировки проводить программой «Metrology IK.exe» по алгоритму настоящей методики, руководствуясь документом У6894-4800 РП. Для определения доверительных границ оценки погрешностей ИК принимается величина доверительной вероятности Р = 0,95 (по ГОСТ Р 8.736-2011, п.4.4).

  • 2.2 Исключение «грубых промахов»

  • 2.2.1 Предварительная отбраковка «грубых промахов» на этапе многократного опроса наблюдаемой величины для каждой контрольной точки производится следующим образом:

  • - результаты опроса ранжируются в ряд в порядке возрастания;

  • - из указанного ряда исключаются 10 % значений от верхней и нижней границ ряда.

  • 2.2.2 Исключение «грубых промахов» на этапе обработки результатов измерений производится с использованием критерия Граббса по ГОСТ Р 8.736-2011 следующим образом:

  • 2.2.2.1 Вычислить для каждой Ахтой контрольной точки оценки измеряемой величины у'к при прямом ходе градуировки и у "к при обратном ходе градуировки по формулам (Б.2):

Х=('2Х.Х = (-£Х   ■

« /=1

  • 2.2.2.2 Вычислить для каждой &-той контрольной точки средние квадратические отклонения S'k (при прямом ходе) и 5" (при обратном ходе) по формулам (Б.З):

1£(у:. -х>2

(R3)

  • 2.2.2.3 Вычислить для выборки y'iK...y'iK значения Gj, G2 критерия Граббса по формулам (Б.4):

_ | У max У к I _ ^У к У min I                                zg

'“'l           Q/                        С'       ’                                     V * 7

где утах, Утт - соответственно максимальный и минимальный элементы в выборке У'1к— y'lK-

  • 2.2.2.4 Сравнить значения G/, G2 с теоретическим значением GT критерия, указанным в приложении А ГОСТ Р 8.736-2011:

  • - если Gi> GT, то элемент утах исключить из выборки как маловероятное значение;

  • - если G2> Gt, то элемент ymin исключить из выборки как маловероятное значение;

  • 2.2.2.5 Повторить процедуру исключения «грубых промахов» по пп. 2.2.2.1 - 2.2.2.4 для оставшихся элементов, если в выборке у 'iK...y /кбыл исключен один элемент.

  • 2.2.2.6 Выполнить проверку по выборкеу"к ... у"К аналогично пп. 2.2.2.1 - 2.2.2.5.

Примечание -Допускается проводить отбраковку «грубых промахов» на стадии просмотра оператором результатов наблюдений при проведении градуировки в случае, когда факт появления «грубого промаха» установлен достоверно. При этом производится повторное измерение в заданной контрольной точке с регистрацией результата наблюдений.

  • 2.3 Определение индивидуальной функции преобразования ИК

Индивидуальную функцию преобразования ИК системы определять по результатам градуировки в виде обратной функции, т.е. как зависимость значений величины х на входе ИК от значений у на его выходе.

Если нелинейность функции такова, что с достаточной точностью можно ограничиться аппроксимирующим полиномом не выше 4-той степени, то эту функцию представляют в виде степенного полинома (формула Б.5). В противном случае функцию представляют кусочнолинейной зависимостью (формула Б.6).

х = аогу + ... + а„уп,                     (Б.5)

x = xk+qxfk-(y-yk),                     (Б.6)

где ас, ai,...an - коэффициенты аппроксимирующего полинома, определяемые методом наименьших квадратов;

хК- эталонное значение входной величины на к-той ступени;

qSfk - цена единицы наименьшего разряда кода на к-той ступени;

у к - среднее значение результатов наблюдений выходной величины при градуировке на к-той ступени.

Значения ук и qSfk определить по формулам (Б.7) и (Б.8):

A=ZW.+r,»)/2-Z  ,              (Б.7)

/=1

Я sfK_

у^ у* .                     (Б.8)

  • 2.4 Определение характеристик погрешностей ИК

  • 2.4.1 Определение характеристик абсолютной погрешности ИК при комплектном способе поверки (прямые измерения) с оценкой MX ИК по результатам сквозной градуировки ИК

  • 2.4.1.1 Определить доверительные границы неисключенной систематической составляющей абсолютной погрешности (НСП) при Р=0,95 по формуле (Б.9):

\>sk = yj^oska + Арэг          ,                     (^-9)

где Дрэт - погрешность РЭТ;

ДдаЬ - абсолютная НСП ИК, обусловленная погрешностью аппроксимации.

При задании индивидуальной функции преобразования в виде степенного полинома (1.А) значение АдаЬ вычисляется по формуле (Б. 10):

кожа =|(fl0+fllK+- + fl»X)-^|               (Б.10)

При задании индивидуальной функции преобразования в виде кусочно-линейной зависимости (6.А) погрешность Aosto =0.

  • 2.4.1.2 Определить доверительные границы случайной составляющей абсолютной погрешности на каждой к-той контрольной точке при Р = 0,95 по формуле (Б.11):

    (Б.11)

- V ■ [ьж] +

где т - коэффициент Стьюдента-Фишера, зависящий от доверительной вероятности Р и числа степеней свободы 21 -1. Таблица значений т при Р = 0,95 приведена в Приложении Б;

<Т|-А j - среднее квадратическое отклонение случайной составляющей абсолютной погрешности на каждой к-той контрольной точке, определяемое по формуле (Б. 12):

где х iK, х "к - приведенные по входу значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно;

хК, хк - приведенные по входу средние значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно, определяются по формулам (Б.13);

хк = ~2^х'1<

* /=1

(Б.13)

* /=1

Нок - абсолютное значение вариации, определяется по формуле (Б. 14):

  • 2.4.1.3 Определить доверительные границы абсолютной погрешности ИК на каждой к-той контрольной точке при Р = 0,95 по формулам (Б. 15):

Ккабс = К ■ (kosk + Аок) при 8>( Адакт / кок) > 0.8,

Еабс=А^         при (Аюк-т/Аок)>8                (Б.15)

^абс=Кк          при (Aow-t/AoJ<0.8.

Коэффициент К определять в зависимости от отношения Аожт / Аж по таблице Б. 1.

Таблица Б. 1

4w-r/Aw

0,75

1,0

2,0

3,0

4,0

5,0

6,0

7,0

8,0

к

0,77

0,74

0,71

0,73

0,76

0,78

0,79

0,80

0,81

  • 2.4.1.4 Определить доверительные границы абсолютной погрешности ИК при Р=0,95 по формуле (Б. 16):

До =тах(Догабс)        .                         (Б.16)

  • 2.4.2 Определение характеристик погрешности ИК при комплектной поверке с оценкой MX ИК по MX элементов системы.

  • 2.4.2.1 Определить доверительные границы абсолютной погрешности ИК давления при Р = 0,95 по формуле (Б. 17):

До = 1,1 • Р • у](дИКпт )2 + SP2 /100       ,             (Б.17)

где Р - измеренное значение давления, кгс/см2, кгс/м2, кПа;

дР - значение относительной погрешности ПИП (датчики давления АИР-IOL, ЭЛЕМЕР-100), %. Значение погрешности SP берется из протокола поверки датчика, либо из паспорта на датчик;

ЗИКпт - значение относительной погрешности ИК постоянного тока (без ПИП), %.

  • 2.4.2.2 Определить доверительные границы абсолютной погрешности ИК температуры, измеряемой термопреобразователями сопротивления (ТСП), при Р = 0,95 по формуле (Б. 18):

Д„= 1,1-7(Д„г)2 + (ДГ)2       ,               (Б. 18)

где Т- измеренное значение температуры, °C;

ЛТ— значение абсолютной погрешности ПП (ТСП), °C. Значение погрешности АТ определяется по ГОСТ 6651 -2009, либо берется из протокола поверки ПИП или паспорта на датчик;

Дж - значение абсолютной погрешности ИК температуры (без ПИП), °C.

  • 2.4.2.3 Определить доверительные границы абсолютной погрешности ИК расхода воздуха при Р = 0,95 по формуле (Б. 19)6

A.=l.l-G,.[<r2(/z).(A(/z)//z)2 + »'2(F,)-(A(FJ/FJ2 + »'2(ro)-(A(7’.)/7’.)2 + 2(ДР).(Д(ДР)/ЛР)2 + W1(P,)-(A(P,)/ЛР,)2 + (Г2(Д^,).(ДР,)/ДР.)2 ]°’где Ge - измеренное значение массового расхода воздуха, кг/с;

Д(^ /)- значение абсолютной погрешности результата измерений параметра ;

JK(c) = —--относительные значения коэффициентов влияния аргумента с на погрешность определения расхода воздуха.

Обозначения аргументов д :

р. - коэффициент расхода воздуха РМК;

Fm - площадь сечения мерного участка РМК, м2;

Рк - давление базовое опорное (или атмосферное - Рн), мм рт. ст.;

АР - перепад между полным давлением на входе РМК и статическим давлением в мерном сечении, мм вод. ст.;

ДР0 - перепад между атмосферным и полным давлением на входе РМК, мм вод. ст.;

То- осредненная температура воздуха на входе в РМК, °C.

Примечание-В формулу (Б. 19) не включена составляющая, обусловленная погрешностью измерений влажности воздуха, вследствие ее несущественности (<0,1 %).

Значения коэффициентов влияния W(д,) определяются (с учетом поправки на влияние диаметров отверстий ~1 мм приемников статического давления) по формулам (Б.20):

Г(л«) = 1

W(Fm) = 1

W(T„) = -±

АР

АР

ГГ(А?) = —

K7t

< z л* -\)                         (Б20)

0,995(7^-APJ-1,009AP

0,995(PK-AP0)-0,009AP ’ (л~-1)(1,009-0,009л~)

0,986 +0,009л-

Если пренебречь влиянием диаметров отверстий приемников статического давления, то выражения л и коэффициента D будут следующими:

D = tt-1                                     (Б.21)

  • 2.4.2.4 Определить доверительные границы абсолютной погрешности ИК расхода (прокачки) масла при Р=0,95 по формуле (Б.22):

A,.=l-l'G™-#f)! + (W/100         (Б.22)

где GnM - измеренное значение прокачки масла, л/мин;

3F - относительное значение погрешности ИК частоты электрического сигнала (без ПИП), %;

6Q - относительное значение погрешности ПИП (турбинного преобразователя расхода ТПР), %. Значение погрешности 6Q берется из протокола поверки ТПР, либо из паспорта на датчик.

  • 2.4.2.5 Определить доверительные границы абсолютной погрешности ИК расхода топлива при Р = 0,95 по формуле (Б.23):

An =1,1-Gm Jm^^ + ^p)2 /100,      (Б.23)

где Gm - измеренное значение массового расхода топлива, кг/ч;

(без ПИП), %;

dF - относительное значение погрешности ИК частоты электрического сигнала

8Q - относительное значение погрешности ПИП (турбинный преобразователь рас

хода FT8-8), %;

6р - значение относительной погрешности измерений плотности топлива, %,

= ((^г)2 +(Ю0-/А /р)2)0'5,               (Б.24)

где брднт- значение относительной погрешности ареометра, %;

у - температурный коэффициент плотности топлива, кг/м3-°C; р - номинальное значение плотности топлива при 20°С, кг/м3;

At - значение абсолютной погрешности измерений температуры топлива, °C.

2.4.3 Определение относительной погрешности ИК

Доверительные границы относительной погрешности ИК при Р = 0,95 определить по

формулам (Б.25):

(Б.25)

Приложение В (справочное)

Значения коэффициента Стьюдента-Фишера в зависимости от числа степеней свободы при доверительной вероятности Р = 0,95

Число степеней свободы

Доверительная вероятность Р=0,95

Число степеней свободы

2ш1-1

Доверительная вероятность Р=0,95

1

12,706

18

2,103

2

4,303

19

2,093

3

3,182

20

2,086

4

2,776

21

2,080

5

2,571

22

2,074

6

2,447

23

2,069

7

2,365

24

2,064

8

2,306

25

2,060

9

2,262

26

2,056

10

2,228

27

2,052

11

2,201

28

2,048

12

2,179

29

2,045

13

2,160

30

2,042

14

2,145

40

2,021

15

2,131

60

2,000

16

2,120

120

1,980

17

2,110

-

Приложение Г

(рекомендуемое)

Форма протокола поверки

Протокол №... определения погрешностей измерений измерительных каналов системы измерительной СИ-ПТК/ТВЗ-117, зав. № 001, ЗАО «Борисфен»

  • 1 Дата поверки

  • 2 Средства поверки

  • 3 Условия поверки

Температура окружающего воздуха,°C

Атмосферное давление, мм рт. ст.

Влажность, %

  • 4 Документ, в соответствии с которым проводилась поверка

«Система измерительная СИ-ПТК/ТВЗ-117. Методика поверки .У6894-4800 МП».

  • 5 Результаты экспериментальных исследований

    • 5.1 Внешний осмотр

    • 5.2 Результаты опробования

    • 5.3 Результаты метрологических исследований

Рабочие материалы, содержащие данные по градуировкам ИК и их обработке представлены в рабочей папке №.........

Результаты метрологических исследований системы измерительной СИ-ПТК/ТВЗ-117 представлены в таблице 1.

Условия исследований:

- число ступеней нагружения

Р=...............

- число циклов нагружения

1=...............

- число опросов на точке

m =..............

Расчет суммарной погрешности проводится по формулам методики поверки «Система измерительная СИ-ПТК/ТВЗ-117. Методика поверки. У6894-4800МП».

Таблице 1

Наименование ИК

Диапазон измерений

Тип ПП

Погрешность ПП

Наибольшее значение суммарной погрешности ИК

Пределы допускаемой погрешности ИК

  • 6 Выводы

  • 7 Заключение

Поверитель

____________________________)

подпись

ФИО

Приложение Е

(справочное)

Перечень эксплуатационных и нормативных документов

Обозначение

Наименование

ГОСТ 8.009-84 ГСИ

Нормируемые метрологические характеристики средств измерений

ГОСТ Р 8.736-2011 ГСИ

Измерения прямые многократные. Методы обработки результатов измерений. Основные положения

ГОСТ 6651-2009 ГСИ

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.461-2009 ГСИ

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ Р 8.585-2001 ГСИ

Термопары. Номинальные статические характеристики преобразования

ГОСТ 8.338-2002 ГСИ

Преобразователи термоэлектрические. Методика поверки

ГОСТ 22261-94

Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 12.1.019-2009 ССБТ

Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.1.030-81 ССБТ

Электробезопасность. Защитное заземление, зануление

ГОСТ 12.1.038-82 ССБТ

Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов

ГОСТ 12.1.004-91 ССБТ

Пожарная безопасность

ГОСТ - OIML R111-1 -

2009

Гири классов El, Е2, Fl, F2, Ml, М1-2, М2, М2-3 и М3 . Метрологические и технические требования

ОСТ 1 01021-93 ОСИ

Стенды для испытаний авиационных ГТД в наземных условиях. Общие технические требования

ОСТ 1 02555-85 ОСИ

Система измерения расхода воздуха с коллектором на входе авиационных ГТД при стендовых испытаниях. Общие требования

Р 50.2.041-2004 ГСИ.

Ареометры стеклянные. Методика поверки

РМГ 51-2002 ГСИ

Документы на методики поверки средств измерений

МИ-187-86 ГСИ

Средства измерений. Критерии достоверности и параметры методик поверки

МИ188-86 ГСИ

Средства измерений. Установление значений параметров методик поверки

МИ 2083-90

Измерения косвенные. Определение результатов измерений и оценивание их погрешностей

МИ 2539-99

ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки

У6894-4800 РЭ

Система измерительная СИ-ПТК/ТВЗ-117. Руководство по эксплуатации

У6894-4800 РП

Система измерительная СИ-ПТК/ТВЗ-117. Руководство пользователя

У6894-4800 РП

Система измерительная СИ-ПТК/ТВЗ-117. Руководство пользователя

У6894-4800 ФО

Система измерительная СИ-ПТК/ТВЗ-117. Формуляр

32

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
