УТВЕРЖДАЮ

УТВЕРЖДАЮ

Директор ООО «СВЯЗЬПРИБОР»

____ В.В Денев

_____2015 г.

Зам. генерального директора по научной работе

В.П. Лупанин

2015 г.

Приборы кабельные ИРК-ПРО 20, модели ИРК-ПРО 20, ДЕЛЬТА-ПРО 2.0

МЕТОДИКА ПОВЕРКИ

МП 0876-0029-2015

СОДЕРЖАНИЕ

для ИРК-ПРО 20)

  • 7.4 Определение абсолютной погрешности измерения сопротивления шлейфа (только

для ИРК-ПРО 20)

  • 7.5 Определение абсолютной погрешности измерения электрической емкости кабеля

(только для ИРК-ПРО 20)

  • 7.6 Определение относительной погрешности установки частоты выходного сигнала

генератора

входного сигнала

Настоящая методика распространяется на приборы кабельные ИРК-ПРО 20, модели ИРК-ПРО 20, ДЕЛЬТА-ПРО 2.0 (далее - приборы), производства ООО «СВЯЗЬПРИБОР», г. Тверь, по ТУ 4221-029-40720371-15, и используется при первичной и периодической поверке.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Поверку приборов осуществляют один раз в два года метрологические службы организаций, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл. 1.1.

Таблица 1.1

№ п/ п

Наименование операции

Пункт методики

Проведение операции

Примечание

первич. поверки

периодич. поверки

1

Внешний осмотр и опробование

7.1, 7.2

Да

Да

Обе модели

2

Определение абсолютной погрешности измерения сопротивления изоляции

7.3

Да

Да

ИРК-ПРО 20

3

Определение абсолютной погрешности измерения сопротивления шлейфа

7.4

Да

Да

4

Определение абсолютной погрешности измерения электрической емкости кабеля

7.5

Да

Да

5

Определение относительной погрешности установки частоты выходного сигнала генератора

7.6

Да

Да

Обе модели

6

Определение относительной погрешности установки уровня выходного сигнала генератора

7.7

Да

Да

7

Определение отклонения нулевого уровня от номинального значения

7.8

Да

Да

8

Определение относительной погрешности измерения относительных уровней входного сигнала

7.9

Да

Да

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки ИРК-ПРО 20 должны применяться средства измерений (СИ), указанные в Таблице 2.1. Применяемые СИ должны быть поверены и иметь свидетельство о поверке. При проведении поверки допускается использование эталонных СИ, аналогичных указанным в Таблице 2.1 по своим метрологическим и техническим характеристикам.

Таблица 2.1

Наименование рекомендуемой модели эталонных средств

Необходимые метрологические характеристики

Номера пунктов методики

1

Магазин сопротивлений

Р40103

1 МОм-10 ГОм, КТ 0,1

7.3

2

Магазин сопротивлений Р4831

0,01 Ом -110 кОм, класс 0,1

7.4

3

Магазин емкости

Р5025

0,0001 - 111 мкФ, КТ 0,1

7.5

4

Частотомер электронный вычислительный 43-63/1

43-63/1; 0,1 Гц - 1500 МГц, ±5-10'7f±l ед. счета, диапазон напряжений: (0,1 -10) В

7.6

5

Микровольтметр

ВЗ-59

10 Гц -100 МГц; 0,265 мВ - 300 В; ±(0,4-2,5) %;

7.7

6

Резистор С2-29-0,25

600 Ом, погрешность ±0,5 %

7.6, 7.7

7

Магазин затухания ТТ-4108/11

(0 - 200) кГц; (0 - 70) дБ; ±0,05 дБ

Входное и выходное сопротивление: 600 Ом Симметричные вход и выход

7.9

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ
  • 3.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого прибора и средств поверки. Убедиться, что все провода, щупы и зажимы находятся в рабочем состоянии, их изоляция не повреждена.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды (20+5) □ С;

  • - относительная влажность воздуха (65+15)%;

  • - атмосферное давление (100+8) кПа.;

  • - напряжение сети питания (220+11) В;

  • - частота промышленной сети (50+0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

  • 6.2 Включают средства поверки и прогревают их в течение времени, указанного в инструкции по эксплуатации. Подготавливают поверяемый прибор к работе в соответствии с руководством по эксплуатации. Аккумуляторная батарея поверяемого прибора должна быть полностью заряжена.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям:

  • - комплектность должна соответствовать требованиям формуляра;

  • - все надписи на приборе должны быть четкими и ясными;

  • - прибор не должен иметь механических повреждений на корпусе и присоединительных клеммах.

  • 7.2 Опробование

    • 7.2.1 Сначала выполняют подготовку прибора к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети, включения прибора. Включают прибор нажатием клавиши включения/выключения питания. Необходимо убедиться в работе дисплея. Для этого включают прибор и, не подключая измерительных проводов, проверяют работоспособность прибора во всех режимах измерений. При этом на дисплей должна выводиться буквенно-цифровая информация в соответствии с инструкцией по эксплуатации.

    • 7.2.2 Проверяют версию программного обеспечения (ПО).

В ИРК-ПРО 20 ее можно увидеть на странице "Информация", которую можно вывести на экран в меню 2 режима "Измерительный мост". Версия ПО должна быть не ниже: ИРК - 8.029, 20 - 2.004.

Для ДЕЛЬТА-ПРО 2.0 версию ПО проверяют, нажав в режиме "Контроль питания" дважды клавишу О'. Версия должна быть не ниже 2.220.

  • 7.3 Определение абсолютной погрешности измерения сопротивления изоляции (только для ИРК-ПРО 20)

Включают поверяемый прибор в режиме "Измерительный мост". Подключают измерительные провода прибора В и С к магазину сопротивлений 0 - 10000 МОм. Остальные разъемы прибора должны быть свободны.

Включают режим ИЗОЛЯЦИЯ прибора. Появляются результаты измерения В-С.

На магазине сопротивлений устанавливают последовательно сопротивление RH3: 10; 100; 500 кОм; 1; 5; 10; 50; 100; 500; 1000; 10000 МОм.

Для сопротивления изоляции более 1000 МОм необходимо дождаться стабильных показаний прибора. После каждой установки кнопкой [ОК] следует запустить измерение сопротивления изоляции и фиксировать показания.

Количество измерений должно быть не менее трех для каждого значения, выставленного на магазине сопротивления.

Абсолютную погрешность измерения А1 определяют по формуле:

Д1 = Аизм1 - Aoi,                                                      (7.1)

где АИЗМ1 - среднее значение из показаний прибора, А01= RH3 - отсчет по магазину сопротивления.

Результаты поверки считают удовлетворительными, если погрешность Ai не превышает предельных значений, указанных в таблице 7.1.

Таблица 7.1. Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции.

Виз

10 кОм

100 кОм

500 кОм

1 МОм

5 МОм

10 МОм

50 МОм

100 МОм

500 МОм

1 ГОм

10 ГОм

Ai

±2 кОм

±11 кОм

±51 кОм

±100 кОм

±500 кОм

il МОм

±5 МОм

±10 МОм

±50 МОм

±100 МОм

±1 ГОм

  • 7.4 Определение абсолютной погрешности измерения сопротивления шлейфа (только для ИРК-ПРО 20)

Включают поверяемый прибор в режиме "Измерительный мост". Включают режим ШЛЕЙФ. Подключают измерительные провода А и В к магазину сопротивлений (0 - 10) кОм с точностью установки 0,01 Ом. На магазине устанавливают следующие сопротивления Кшл: 0; 0,1; 0,5; 1; 10; 50; 100; 500; 1000; 2000; 5000; 9000 Ом.

После каждой установки следует запустить измерение шлейфа кнопкой [ОК] и зафиксировать результат.

Количество измерений должно быть не менее трех для каждого значения, выставленного на магазине сопротивления.

Абсолютную погрешность измерения Д2 определяют по формуле:

Д2 = Аизм2 - Аог,                                                (7.2)

где Аиэмг - среднее значение из показаний прибора, Ао2=КШл - отсчет по магазину сопротивления.

Результаты поверки считают удовлетворительными, если погрешность Д2 не превышает предельных значений, указанных в таблице 7.2.

Таблица 7.2. Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа

Rirni,

Ом

0

0,1

0,5

1

10

50

100

500

1000

2000

5000

9000

Дг, Ом

+0,1

±0,1

±0,1

±0,1

±0,1

±0,1

±0,2

±0,6

±1

±2

±100

±100

  • 7.5 Определение абсолютной погрешности измерения электрической емкости кабеля (только для ИРК-ПРО 20)

Включают поверяемый прибор в режиме "Измерительный мост". Включают режим ЕМКОСТЬ. Подключают измерительные провода В и С к магазину емкостей с диапазоном (0 - 2) мкФ с точностью установки 1 нФ. Появляются результаты измерения В-С.

На магазине емкости последовательно установите значения С: 0; 1; 10; 100; 500; 750 нФ; 1; 1,5; 1,9 мкФ.

После каждой установки следует запустить измерение емкости кнопкой [ОК] и зафиксировать результат.

Количество измерений должно быть не менее трех для каждого значения, выставленного на магазине емкости.

Абсолютную погрешность измерения Аз определяют по формуле:

Аз= Аизмз - Аоз,                                                    (7.3)

где Аизмз - среднее значение из показаний прибора, Аоз=С - отсчет по магазину емкостей.

Результаты поверки считают удовлетворительными, если погрешность Аз не превышает предельных значений, указанных в таблице 7.3.

Таблица 7.3. Пределы допускаемой абсолютной погрешности измерения емкости

С, нФ

0

1

10

100

500

750

1000

1500

1900

Ад, нФ

+0,1

±0,2

±0,3

±3

± 11

±16

±21

±31

±39

  • 7.6 Определение относительной погрешности установки частоты выходного сигнала генератора

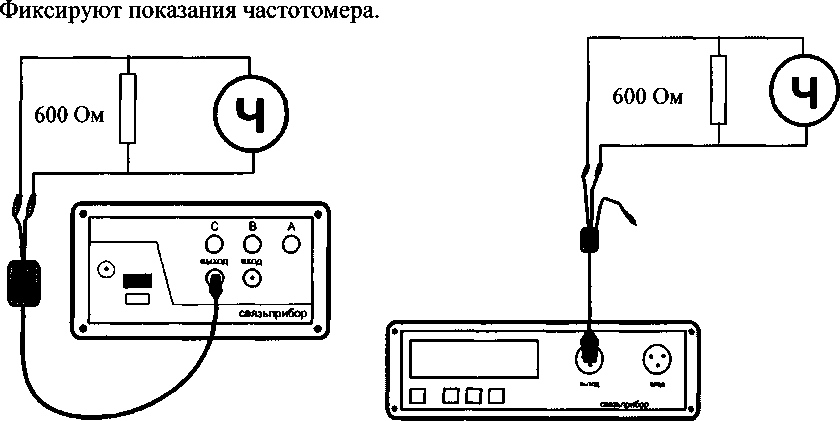

При проведении поверки моделей ИРК-ПРО 20 и ДЕЛЬТА-ПРО 2.0 проверке подлежит определение погрешности частоты измерительного сигнала, формируемого генератором прибора.

Для модели ИРК-ПРО 20 включают режим ПЕРЕХОДНОЕ ЗАТУХАНИЕ, а затем в меню 1 включают "Генератор 1020 Гц".

Для модели ДЕЛЬТА-ПРО 2.0 устанавливают частоту последовательно 1020 Гц. Проверку выполняют по схеме рис. 7.1, где сигнал с выхода поверяемого прибора подают на вход частотомера (входное сопротивление 1 МОм), параллельно подключив нагрузку 600 Ом.

Рис. 7.1

Абсолютная погрешность установки частоты, А4, Гц:

А4 Аизм4 ■ Аод                                                     (7.4)

где Аизм4 - среднее значение из показаний частотомера, Аод -частота, выставленная на поверяемом приборе.

Результаты поверки считают удовлетворительными, если полученное значение частоты выходного сигнала находится в пределах от 1009,8 до 1030,2 Гц, что соответствует относительной погрешности по частоте ±1 % для номинального значения частоты 1020 Гц.

  • 7.7 Определение абсолютной погрешности установки уровня выходного сигнала

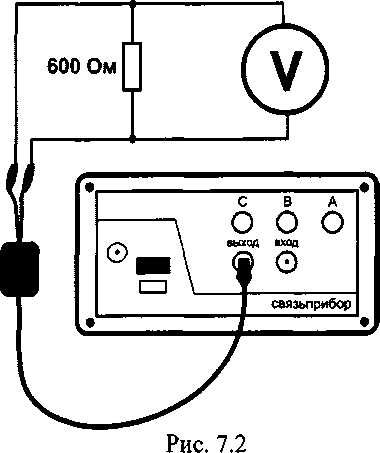

    • 7.7.1 Для прибора ИРК-ПРО 20 проверку выполняют по схеме рис. 7.2. Включают режим ПЕРЕХОДНОЕ ЗАТУХАНИЕ.

В меню 1 включают генератор 1020 Гц, при этом поверяемый прибор выдает сигнал частотой 1020 Гц с уровнем 0 дБм, который подают на вход вольтметра. Выход прибора нагружают на резистор сопротивлением Rh = 600 Ом. (Обязательно применение делителя напряжения ДН, входящего в комплект вольтметра).

Погрешность установки уровня испытательного сигнала, генерируемого поверяемым прибором, определяется как разность значения уровня сигнала на эталонной нагрузке равной Rh = 600 Ом, измеренного эталонным измерителем, и номинального значения уровня выходного сигнала поверяемого прибора.

ПРИМЕЧАНИЕ - При использовании эталонного измерителя уровня с собственным входным сопротивлением равным 600 Ом сопротивление нагрузки Rh исключается из схемы.

Результаты поверки считаются удовлетворительными, если выходное напряжение на нагрузке 600 Ом при допустимой относительной погрешности ±0,5 дБ находится в диапазоне от 0,728,5 до 0,821,5 В.

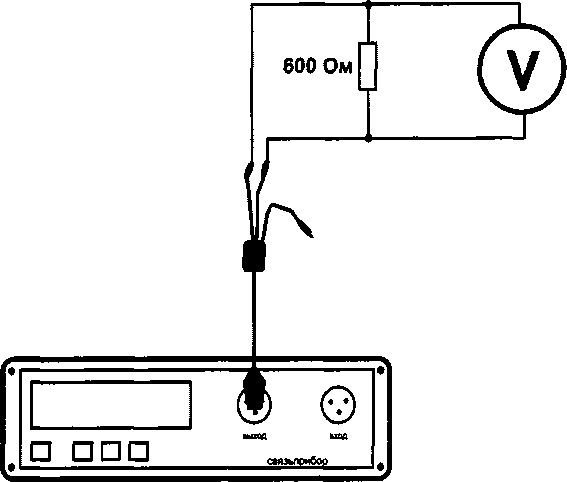

  • 7.7.2 Для модели ДЕЛЬТА-ПРО 2.0 проверку выполняют по схеме рис. 7.3.

Проверку производят аналогично модели ИРК-ПРО 20 для значения частоты сигнала 1020 Гц. Результаты поверки прибора считают удовлетворительными, если выходное напряжение на нагрузке 600 Ом находится в диапазоне от 1,36 до 1,74 В, что соответствует допустимому отклонению ±1,0 дБ.

Рис. 7.3

  • 7.8 Определение отклонения нулевого уровня от номинального значения

Выход генератора поверяемого прибора подключают с помощью измерительных проводов прибора к входу приемника, т.е. прибор будет работать «сам на себя».

В режиме «затухание» (модель ИРК-ПРО 20) и «уровень влияния» (модель ДЕЛЬТА-ПРО 2.0) проводят измерения для частоты 1020 Гц.

Отклонение уровня нуля от его номинального значения As определяют по формуле, дБ:

As Аизм5 ■ Aos,                                                    (7.5)

где АИЗм5 - показание прибора, Aos - номинальное значение для приемника, равное 0 дБ.

Результаты поверки считают удовлетворительными, если отклонение As не превышает предельно допускаемого значения ±1 дБ.

  • 7.9 Определение относительной погрешности измерения относительных уровней входного сигнала

Погрешность измерения уровня затухания сигнала проверяют при включении между выходом и входом прибора ИРК-ПРО 20 или ДЕЛЬТА-ПРО 2.0 магазина затуханий с сопротивлением 600 Ом. Измерения проводят на частоте 1020 Гц.

В поверяемом приборе выбирается режим «затухание» (модель ИРК-ПРО 20) или «уровень влияния» (модель ДЕЛЬТА-ПРО 2.0)

Записывают измеренное значение уровня Ао при затухании магазина, установленном на нуль. Последовательно устанавливая на магазине затуханий значения: 10, 20, 30, 40, 50, 60, 70, 80 дБ для модели ИРК-ПРО 20 или 10, 20, 30, 40, 50, 60, 70, 80, 90 дБ для модели ДЕЛЬТА-ПРО 2.0, фиксируют показания поверяемого прибора.

Относительная погрешность измерения относительных уровней сигнала Аб определяют по формуле:

Аб Ао - АШМ6 - ЬМз,                                                (7.6)

где А„эм6 - показание поверяемого прибора, bMJ - затухание, введенное на магазине затуханий, Ао показание поверяемого прибора при нулевом затухании магазина.

Результаты поверки считают удовлетворительными, если относительная погрешность Дб не превышает предельно допустимых значений для соответствующих моделей прибора:

Модель ИРК-ПРО 20

  • - в диапазоне: от минус 79 до 0 дБ                                      ±0,6 дБ

от минус 90 до минус 80 дБ                             ± 1,0 дБ

Модель ДЕЛЬТА-ПРО 2.0

  • - в диапазоне: от минус 70 до 0 дБ                                      ±0,6 дБ

от минус 90 до минус 70 дБ                              ±2,0 дБ

от минус 100 минус 90 дБ                              ±ЗдБ

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформляют путем записи в рабочем журнале и выдачи свидетельства установленной формы в случае соответствия поверяемых приборов требованиям, указанным в технической документации.

  • 8.2 В случае отрицательных результатов поверки на прибор выдают извещение о непригодности с указанием причин бракования.

Зам. директора ООО "Связьприбор"

Ведущий научный сотрудник ФГУП ЦНИИС

С.В. Николаев

Н.Ф. Мельникова
