Методика поверки «Киловольтметры цифровые ПКВТ» (МП 206.1-044-2021)
Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)
СОГЛАСОВАНО
Директор ООО «ПК «Высоковольтные технологии»
![Методика поверки. Киловольтметры цифровые ПКВТ. ОЕИ Аналитика](mp_html/114749063665743d0f58e1a_files/114749063665743d0f58e1a-1.jpg)
СОГЛАСОВАНО
Заместитель директора ФГУП «ВНИИМС» гвенной метрологии
![Методика поверки. Киловольтметры цифровые ПКВТ. ОЕИ Аналитика](mp_html/114749063665743d0f58e1a_files/114749063665743d0f58e1a-2.jpg)
2021 г.
Н.В. Иванникова
Государственная система обеспечения единства измерений
КИЛОВОЛЬТМЕТРЫ ЦИФРОВЫЕ пквтМетодика поверки
МП 206.1-044-2021
г. Москва
2021
1 ОБЩИЕ ПОЛОЖЕНИЯНастоящая методика поверки распространяется на киловольтметры цифровые ПКВТ (далее по тексту - киловольтметры), изготавливаемые ООО «ПК «Высоковольтные технологии», г. Волгоград, и устанавливает методы и средства их первичной и периодической поверки.
На поверку представляются киловольтметры, укомплектованные в соответствии с паспортом, и комплект следующей технической и нормативной документации:
-
- паспорт;
-
- методика поверки.
При проведении поверки следует руководствоваться указаниями, приведенными в п.п. 2 - 6 настоящей методике поверки и паспорте.
Поверяемые средства измерений должны иметь прослеживаемость к ГЭТ 181-2010 и ГЭТ 191-2019.
Методом, обеспечивающим реализацию методики поверки, является метод непосредственного сличения поверяемого средства измерений с рабочим эталоном того же вида.
2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ-
2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.
Таблица 1 - Перечень операций при первичной и периодических поверках
Наименование операции |
Номер пункта методики поверки |
Проведение операции | |
первичная поверка |
периодическая поверка | ||
1 Внешний осмотр |
7 |
Да |
Да |
2 Опробование |
8.3 |
Да |
Да |
3 Проверка программного обеспечения |
9 |
Да |
Да |
4 Проверка относительной погрешности измерений напряжения переменного тока |
10.1 |
Да |
Да |
5 Проверка относительной погрешности измерений постоянного напряжения тока |
10.2 |
Да |
Да |
-
3.1 Поверка должна проводиться при следующих условиях окружающей среды:
-
- температура окружающей среды, °C от +15 до +25;
-
- атмосферное давление, кПа от 84 до 106;
-
- относительная влажность воздуха, % от 10 до 80.
-
3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.
-
4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользователя/руководство по эксплуатации на поверяемое СИ и имеющих стаж работы по данному виду измерений не менее 1 года.
-
4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В и выше.
-
5.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.
Таблица 2 - Основные средства поверки
Наименование |
Требуемые технические характеристики |
Рекомен-дуемый тип |
Количество |
Номер пункта методики поверки | |
Диапазон измерения |
Погрешность или класс точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Делитель напряжения постоянного тока |
от 1 до 140 кВ |
±0,1 % |
ДН-500 |
1 |
10.2 |
Эталонная си стема напряжения переменного тока |
от 1 до 200 кВ |
±0,1 % |
ЭСНПТ- 500 |
1 |
10.1 |
Вольтметр универсальный |
U= от 100 до 500 В U- от 100 до 500 В |
U= ±0,1 % U- ±0,35% |
В7-78/1 |
1 |
10.1, 10.2 |
Таблица 3 - Вспомогательные средства поверки
Наименование |
Требуемые технические характеристики |
Рекомен-дуемый тип |
Количество |
Номер пункта методики поверки | |
Диапазон измерения |
Погрешность или класс точности | ||||
Измеритель нелинейных искажений автоматических |
от 20 Гц до 19,9 кГц |
±(0,05-К+0,05) |
С6-11 |
1 |
3 |
Барометр-анероид метеорологический |
от 80 до 106 кПа |
±0,2 кПа |
БАММ-1 |
1 |
3 |
Гигрометр психометрический |
от 20 до 90% от 0 до 25°С |
±7%; ±0,2° |
ВИТ-1 |
1 |
3 |
Аппарат высоко вольтный испытательный |
U= от 1 до 140 кВ U~ от 1 до 120 кВ |
±3% |
АВИЦ |
1 |
10.1, 10.2 |
Аппарат высоко вольтный испытательный |
U= от 0,1 до 10 кВ U- от 0,1 до 10 кВ |
±3% |
УПУ-10М |
1 |
10.1, 10.2 |
-
5.2 Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.
-
5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, свидетельства об аттестации эталонов единиц величин, сертификаты калибровки или аттестаты.
При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.
Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые СИ и средства поверки.
Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.
7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ-
7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого СИ следующим требованиям:
-
- отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;
-
- соответствие требованиям комплектности и маркировки, приведенным в паспорте;
-
- заводской номер и тип, нанесённые на корпус киловольтметра, должны быть чёткими и не допускать неоднозначности в прочтении.
-
7.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.
-
7.3 Результат операции поверки по 7.1 считается положительным, если отсутствуют внешние механические повреждения, а комплектность и маркировка соответствуют требованиям паспорта.
-
8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
-
8.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на киловольтметр и используемые средства поверки.
-
8.4.1 Опробование киловольтметра проводят путем проверки работоспособности дисплея и кнопки «Сеть» БИ.
-
8.4.2 При получении отрицательных результатов киловольтметр направляется в ремонт.
При включении необходимо проверить номер версии программного обеспечения, установленного в БИ.
Результат операции считается положительным, если номер версии программного обеспечения не ниже, чем 1.00.
-
10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ
-
10.1 Проверка относительной погрешности измерений напряжения переменного тока
-
-
10.1.1.1 Проверка проводится с помощью аппарата УПУ-10М и вольтметра универсального В7-78/1 для модификаций ПКВТ С196М и ПКВТ С197М.
-
10.1.1.2 Соберите схему, приведенную на рисунке 1.

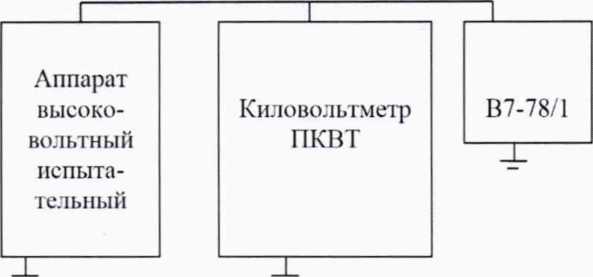

Рисунок 1 - Проверка погрешности измерений напряжения переменного и постоянного тока до 1 кВ
-
10.1.1.3 Включите питание приборов и дайте им прогреться.
-
10.1.1.4 На аппарате УПУ-10М включите режим воспроизведений, а на вольтметре универсальном В7-78/1 режим измерений напряжения переменного тока.
-
10.1.1.5 Подайте с аппарата УПУ-10М на вход поверяемого киловольтметра значение напряжения 100 В, произведите одновременный отсчет показаний на эталонном и поверяемом оборудовании. Результаты измерений занесите в таблицу 4.
-
10.1.1.6 Повторите операции по п. 10.1.1.5 подавая с аппарата У ПУ-1 ОМ значение напряжения 500 В. По окончании измерений снизьте до минимума напряжение и отключите его подачу. Заземлите аппарат УПУ-10М.
-
10.1.2.1 Проверка проводится с помощью аппарата АВИЦ и эталонной системы напряжения переменного тока ЭСНПТ-500 для всех модификаций.
-
10.1.2.2 Соберите схему, приведенную на рисунке 2.

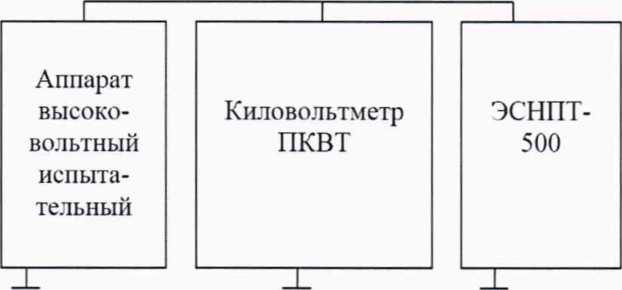

Рисунок 2 - Проверка погрешности измерений напряжения переменного тока свыше 1 кВ
-
10.1.2.3 Включите питание приборов и дайте им прогреться.
-
10.1.2.4 На аппарате АВИЦ включите режим воспроизведений напряжения переменного тока.
-
10.1.2.5 Подайте с аппарата АВИЦ на вход поверяемого киловольтметра значение напряжения 1 кВ, произведите одновременный отсчет показаний на эталонном и поверяемом оборудовании. Результаты измерений занесите в таблицу 4.
-

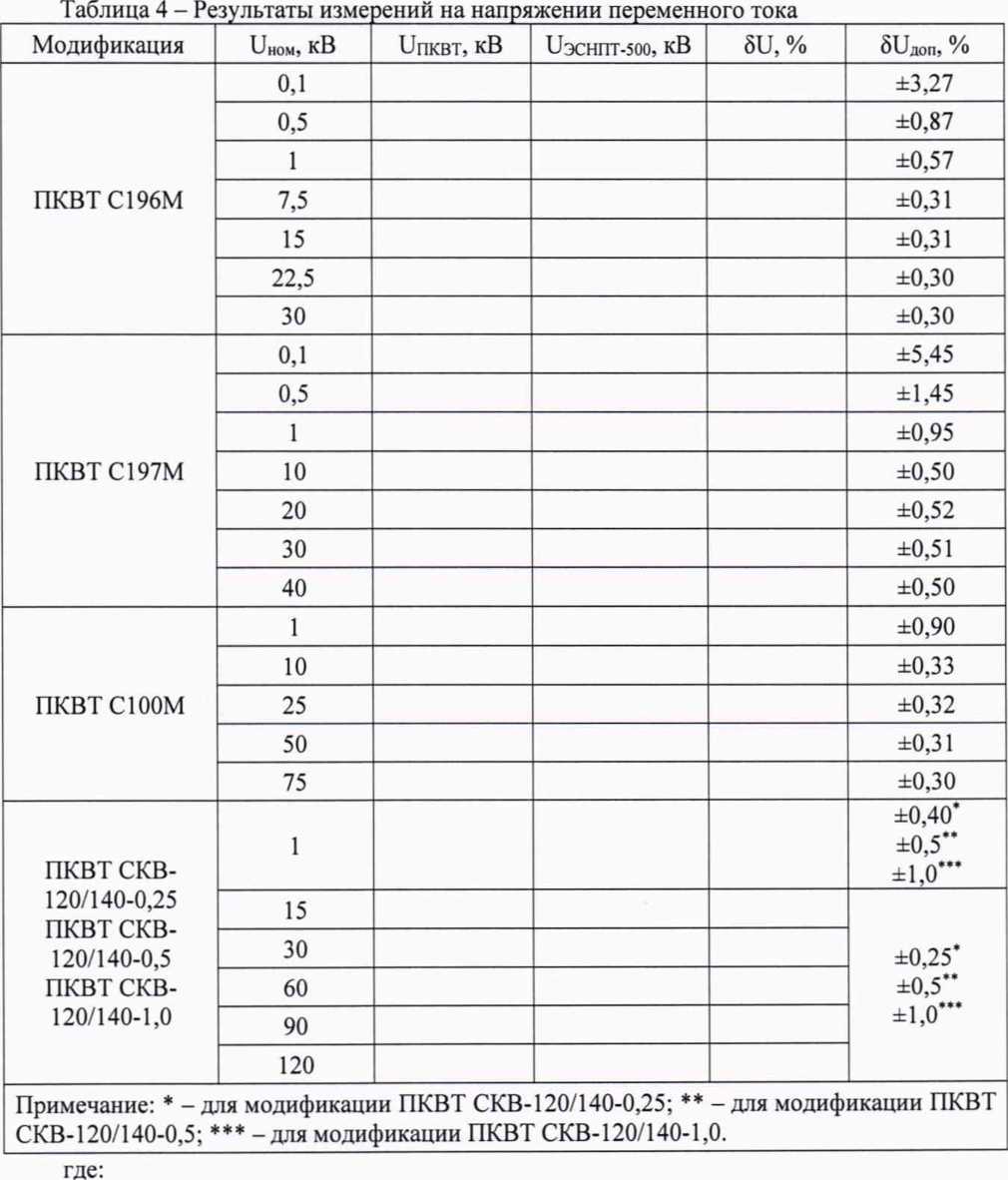

10.1.2.6 Повторите операции по п. 10.1.2.5 подавая последовательно в порядке возрастания все остальные значения Ином выше 1 кВ из таблицы 4 для поверяемой модификации. По окончании измерений снизьте до минимума напряжение и отключите его подачу. Заземлите аппарат АВИЦ.
-
- иэснпт-5оо - значение напряжения, измеренное эталоном;
-
- UnKBT - значение напряжения, измеренное поверяемым киловольтметром;
-
- 5U - относительная погрешность измерения напряжения поверяемым киловольтметром;
-
- 5иДОп - допустимое значение 5U.
-
10.2 Проверка относительной погрешности измерений напряжения постоянного тока
-
10.2.1.1 Проверка проводится с помощью аппарата УПУ-10М и вольтметра универсального В7-78/1 для модификаций ПКВТ С196М и ПКВТ С197М.
-
10.2.1.2 Соберите схему, приведенную на рисунке 1.
-
10.2.1.3 Включите питание приборов и дайте им прогреться.
-
10.2.1.4 На аппарате УПУ-10М включите режим воспроизведений, а на вольтметре универсальном В7-78/1 режим измерений напряжения постоянного тока.
-
10.2.1.5 Подайте с аппарата УПУ-10М на вход поверяемого киловольтметра значение напряжения 100 В, произведите одновременный отсчет показаний на эталонном и поверяемом оборудовании. Результаты измерений занесите в таблицу 5.
-
10.2.1.6 Повторите операции по п.10.2.1.5 подавая с аппарата УПУ-10М значение напряжения 500 В. По окончании измерений снизьте до минимума напряжение и отключите его подачу. Заземлите аппарат УПУ-10М.
-
10.2.2.1 Проверка проводится с помощью аппарата АВ ИЦ и эталонной системы напряжения постоянного тока, состоящей из делителя напряжения ДН-500 и вольтметра универсального В7-78/1 для всех модификаций.
-
10.2.2.2 Соберите схему, приведенную на рисунке 3.

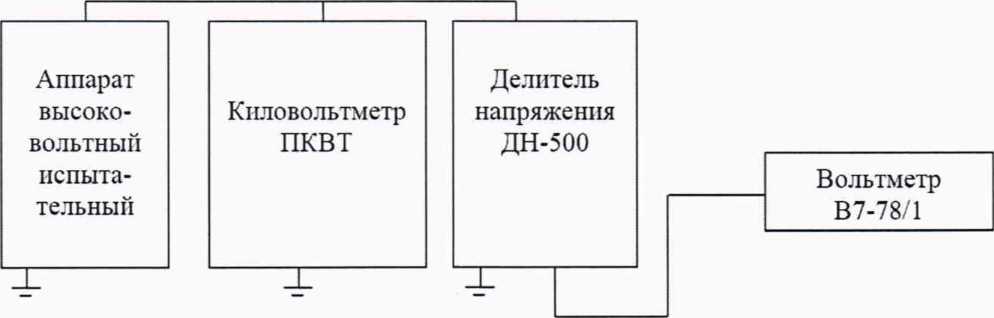

Рисунок 3 - Проверка погрешности измерений напряжения постоянного тока свыше 1 кВ
-
10.2.2.3 Включите питание приборов и дайте им прогреться.
-
10.2.2.4 На аппарате АВИЦ включите режим воспроизведений, а на вольтметре универсальном В7-78/1 режим измерений напряжения постоянного тока.
-
10.2.2.5 Подайте с аппарата АВИЦ на вход поверяемого киловольтметра значение напряжения 1 кВ, произведите одновременный отсчет показаний на эталонном и поверяемом оборудовании. Результаты измерений занесите в таблицу 5.
-
10.2.2.6 Повторите операции по п. 10.2.2.5 подавая последовательно в порядке возрастания все остальные значения Uhom выше 1 кВ из таблицы 5 для поверяемой модификации. По окончании измерений снизьте до минимума напряжение и отключите его подачу. Заземлите аппарат АВИЦ.
Таблица 5 - Результаты измерений на напряжении постоянного тока
Модификация |
Uhom, кВ |
ипквт, кВ |
иэ,в |
5U, % |
бИдоп, % |
ПКВТС196М |
0,1 |
±3,27 | |||
0,5 |
±0,87 | ||||
1 |
±0,57 | ||||
10 |
±0,30 | ||||
20 |
±0,31 | ||||
30 |
±0,30 | ||||
ПКВТС197М |
0,1 |
±5,45 | |||
0,5 |
±1,45 | ||||
1 |
±0,95 | ||||
10 |
±0,50 | ||||
25 |
±0,52 | ||||
35 |
±0,51 | ||||
50 |
±0,50 | ||||
ПКВТС100М |
1 |
±1,02 | |||
10 |
±0,35 | ||||
25 |
±0,30 | ||||
50 |
±0,31 | ||||
75 |
±0,30 | ||||
100 |
±0,30 | ||||
ПКВТ СКВ-120/140-0,25 ПКВТ СКВ-120/140-0,5 ПКВТ СКВ- 120/140-1,0 |
1 |
±0,40* ±0,5** ±1,0*** | |||
10 |
±0,26* ±0,5** ±1,0*** | ||||
35 |
±0,25* ±0,5** ±1,0*** | ||||
70 | |||||
105 | |||||
140 |
Примечание: * - для модификации ПКВТ СКВ-120/140-0,25; ** - для модификации ПКВТ СКВ-120/140-0,5; *** - для модификации ПКВТ СКВ-120/140-1,0.
где:
-
- Uo - значение напряжения, измеренное на выходе делителя напряжения ДН-500;
-
- Ипквт - значение напряжения, измеренное поверяемым киловольтметром;
-
- 8U - относительная погрешность измерения напряжения поверяемым киловольтметром;
-
- 8идоп - допустимое значение 8U.
-
11.1 Для каждого измерения из таблицы 4 рассчитайте погрешность измерений по формуле:
3U = 100 (UnKBT - Сэснпт-5оо) / иэснпт-5оо (1).
-
11.2 Для каждого измерения из таблицы 5 рассчитайте погрешность измерений по формуле:
3U = 100(иПквт - Кдиэ) / Кд-иэ (2);
где:
Кд - значение коэффициента деления делителя напряжения ДН-500.
-
11.3 Результаты расчетов погрешностей занести в соответствующие ячейки таблиц 4 и 5.
-
11.4 Результат операции проверки считается удовлетворительным, если полученные значения погрешностей не превышают допустимых пределов для поверяемой модификации.
12.1 Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (НД) Министерства промышленности и торговли РФ.
