Методика поверки «ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ 2051 » (ИЦРМ-МП-160-18)

УТВЕРЖДАЮ

Технический директор

М. С. Казаков

9» декабря 2018 г.

, ООО«ИЦРМ»

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ 2051 МЕТОДИКА ПОВЕРКИ

ИЦРМ-МП-160-18

г. Москва 2018 г.

СОДЕРЖАНИЕ

ВВОДНАЯ ЧАСТЬ

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки и подготовка к ней

• 5 Проведение поверки

• 6 Оформление результатов поверки

Приложение А

ВВОДНАЯ ЧАСТЬ

Настоящая методика распространяется на преобразователи давления измерительные 2051 (далее - преобразователи), предназначенные для измерений абсолютного давления, избыточного давления, разности давлений, гидростатического давления (уровня) жидкости, газа и пара и обеспечивающие непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы, и устанавливает правила и методы их поверки.

Настоящая методика распространяется, в том числе, и на преобразователи разности давлений, используемые для измерений расхода, уровня и других параметров, функционально связанных с давлением.

Настоящая методика устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической (в процессе эксплуатации) поверок преобразователей.

Допускается проведение поверки преобразователя с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, только по одному выходному сигналу в соответствии с заявлением владельца СИ с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками: 5 лет.

• 1 Операции поверки

  • 1.1 При проведении поверки выполняют следующие операции:

• - внешний осмотр - п. 5.1;

• - опробование - п. 5.2;

• - проверка идентификационных данных программного обеспечения - п. 5.3;

• - определение основной погрешности преобразователей - п. 5.4.

• 2 Средства поверки

2.1 При проведении поверки применяют средства поверки и вспомогательное оборудование, указанные в таблице 1.

Таблица 1

Продолжение таблицы 1

Окончание таблицы 1

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью, при условии обеспечения ими условий и проведения поверки в соответствии с разделами 4 и 5.

Допускается применение аналогичного вспомогательного оборудования при условии обеспечения ими условий поверки в соответствии с разделом 4.

2.3. Эталоны единиц величин должны иметь действующие свидетельства об аттестации. Средства измерения, применяемые при поверке, должны иметь действующие положительные результаты поверки.

Вспомогательное и стендовое оборудование должны иметь действующие аттестаты и (или) протоколы аттестации или иные подтверждающие проверку оборудования документы.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на преобразователи, а также требования по безопасной эксплуатации применяемых средств поверки, указанные в технической документации на эти средства.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• -  температура окружающего воздуха (23±2) °C;

• -  относительная влажность окружающего воздуха не более 80 %;

• -  давление в помещении, где проводят поверку (далее - атмосферное давление), в пределах (84... 106,7) кПа или (630...800) мм рт. ст.;

• -  напряжение питания постоянного тока в соответствии с технической документацией на преобразователь. Номинальное значение напряжения питания и требования к источнику питания - в соответствии с технической документацией на преобразователь. Отклонение напряжения питания от номинального значения не более ±1 %, если иное не указано в технической документации на преобразователь;

• -  сопротивление нагрузки при поверке - в соответствии с технической документацией на преобразователь;

• -  рабочая среда - воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений, не превышающими 2,5 МПа, и жидкость при поверке преобразователей с верхними пределами измерений более 2,5 МПа. Допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,5 МПа при условии тщательного заполнения жидкостью всей системы поверки. Допускается использовать воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений более 2,5 МПа при условии соблюдения соответствующих правил безопасности;

• -  импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными сосудами, ёмкость каждого из которых не более 50 л.

• 4.2 При поверке преобразователей разности давлений с приёмными камерами для подвода большего давления («плюсовая» камера) и меньшего давления («минусовая» камера) значение измеряемой величины (разности давлений) устанавливают, подавая соответствующее значение избыточного давления в «плюсовую» камеру преобразователя, при этом «минусовая» камера сообщается с атмосферой.

При поверке преобразователей разности давлений с малыми пределами измерений для уменьшения влияния на результаты поверки не устранённых колебаний давления окружающего воздуха «минусовая» камера преобразователя может соединяться с камерой эталона, сообщающейся с атмосферой, если это предусмотрено в конструкции СИ. При поверке преобразователей разности давлений в «минусовой» камере может поддерживаться постоянное опорное давление, создаваемое другим эталонным задатчиком или основным задатчиком измеряемой величины с дополнительным блоком опорного давления.

• 4.3 Перед проведением поверки преобразователей должны быть выполнены следующие подготовительные работы:

• -  преобразователь должен быть выдержан не менее 3 ч при температуре, указанной в п. 4.1, если иное не указано в технической документации на преобразователь;

• -  выдержка преобразователя перед началом испытаний не менее 1 мин после включения питания, если иное не указано в технической документации;

• -  преобразователь должен быть установлен в рабочее положение с соблюдением указаний технической документации;

• -  система (стендовое оборудование), состоящая из соединительных линий для передачи давления, эталонов и вспомогательных средств для задания и передачи измеряемой величины, должна быть проверена на герметичность в соответствии с п.п. 4.3.1 - 4.3.4.

• 4.3.1 Проверку герметичности системы, предназначенной для поверки преобразователей с пределами измерений в области избыточного давления и разрежения, проводят при давлении равном верхнему пределу измерений избыточного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей с пределом измерений разрежения 100 кПа, проводят при разрежении, равном 0,9 - 0,95 значения атмосферного давления.

Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, проводят в соответствии с п. 4.3.3.

Проверку герметичности системы, предназначенной для поверки остальных преобразователей проводят при значениях давления, равных верхнему пределу измерений поверяемого преобразователя.

• 4.3.2 При проверке герметичности системы, предназначенной для поверки преобразователей, указанных в п. 4.3.1, на место поверяемого преобразователя устанавливают заведомо герметичный преобразователь или любое другое средство измерений с погрешностью измерений не более 2,5% от значений давления, соответствующих требованиям п. 4.3.1, и позволяющее зафиксировать изменение давления на величину 0,5 % от заданного значения давления. Далее в системе создают давление, установившееся значение которого соответствует требованиям п. 4.3.1, после чего отключают источник давления. Если в качестве эталона применяют грузопоршневой манометр, то его колонку и пресс также отключают.

Систему считают герметичной, если после 3-х мин выдержки под давлением, равным или близким верхнему пределу измерений преобразователей, не наблюдают падения давления в течение последующих 2 мин. При необходимости время выдержки под давлением может быть увеличено.

При поверке основной погрешности датчика систему считают герметичной, если за 30 с спад давления не превышает 0,3 % от верхнего предела измерений поверяемого преобразователя.

Допускается изменение давления в системе, обусловленное изменением температуры окружающего воздуха и рабочей среды в пределах ± (0,5... 1) °C.

• 4.3.3 Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 250 кПа и менее, проводят следующим образом, если иное не указано в технической документации.

Устанавливают в системе заведомо герметичный преобразователь или любое другое средство измерений абсолютного давления, отвечающее требованиям к СИ в соответствии с п. 4.3.2. Создают в системе абсолютное давление не более 0,07 кПа и поддерживают его в течение 2-3 мин, после чего отключают устройство, создающее абсолютное давление, и эталон при необходимости (например, отключают колонки грузопоршневого манометра).

После выдержки системы в течение 1 мин изменение давления не должно превышать 0,5 % верхнего предела измерений поверяемого преобразователя.

Допускается поправка при изменении температуры окружающего воздуха и рабочей среды.

• 4.3.4 Если система предназначена для поверки преобразователей с разными верхними пределами измерений, проверку герметичности рекомендуется проводить при давлении, соответствующего наибольшему из этих значений.

  • 4.4 Допускается проведение поверки преобразователей на месте эксплуатации при условии выполнения условий поверки согласно настоящего раздела.

  • 4.5 Допускается проведение дистанционной поверки преобразователей при условии обеспечения достоверности передачи данных результатов поверки преобразователей.

• 5.1 Внешний осмотр

При внешнем осмотре преобразователя должно быть установлено:

• -  соответствие его внешнего вида технической документации и отсутствие видимых дефектов;

• -  наличие на корпусе преобразователя таблички с маркировкой, соответствующей паспорту или документу, его заменяющему;

• -  наличие паспорта или документа, его заменяющего.

• 5.2 Опробование

  • 5.2.1 При опробовании проверяют герметичность и работоспособность преобразователя.

  • 5.2.2 Работоспособность преобразователя проверяют, изменяя измеряемую величину от нижнего до верхнего предела измерений. При этом должно наблюдаться изменение выходного сигнала и индикации на дополнительных выходных устройствах преобразователя.

Для преобразователей с пределами измерений в области избыточного давления и разрежения проверяют только при избыточном давлении, для преобразователей с пределом измерений разрежения 100 кПа работоспособность проверяют при изменении разрежения до значения 0,9 атмосферного давления.

Проверку работоспособности допускается совмещать с проверкой основной погрешности.

• 5.2.3 Проверку герметичности преобразователя рекомендуется совмещать с операцией определения его основной погрешности.

Методика проверки герметичности преобразователя аналогична методике проверки герметичности системы (п.п. 4.3.1 -4.3.4), но имеет следующие особенности:

• - изменение давления определяют по изменению выходного сигнала или показаний на цифровом индикаторе поверяемого преобразователя, включённого в систему (п. 4.3.2);

• -  в случае обнаружения негерметичности системы с установленным поверяемым преобразователем следует раздельно проверить герметичность системы и преобразователя.

• 5.3 Проверка идентификационных данных программного обеспечения

  • 5.3.1 В качестве идентификатора программного обеспечения (далее - ПО) принимается идентификационный номер ПО. Методика проверки идентификационного номера ПО преобразователя заключается в установлении версии ПО, которую можно установить при помощи подключённого к преобразователю коммуникатора 475, или коммуникатора Тгех (протоколы HART, WirelessHART, Foundation Fieldbus), или HART-модема (протоколы HART, WirelessHART), преобразователя интерфейса Fieldbus - USB (протокол Foundation Fieldbus) или преобразователя интерфейса Profibus DP-USB (протокол Profibus PA) с программным обеспечением для связи с персональным компьютером и считывания информации с цифрового выхода преобразователя. Могут использоваться другие устройства для считывания информации, предусмотренные технической документацией на преобразователь.

Подробное меню преобразователя с указанием пункта об идентификационном номере ПО представлено в Руководстве по эксплуатации.

Подключение коммуникатора или HART-модема к беспроводному преобразователю на базе протокола WirelessHART производится через com-клеммы преобразователя.

• 5.3.2 Преобразователи считаются прошедшими поверку с положительным результатом, если идентификатор ПО соответствует значению, указанному в описании типа на преобразователь. Если данные требования не выполняются, то преобразователь считается непригодным к применению, к эксплуатации не допускается, выписывается извещение о непригодности, дальнейшие пункты методики не выполняются.

• 5.4 Определение основной погрешности

5.4.1 Основную погрешность преобразователя определяют следующим способом:

По эталону на входе преобразователя устанавливают номинальные значения входной измеряемой величины (давления), а по другому эталону измеряют соответствующие значения аналогового выходного сигнала (тока или напряжения).

Поверка преобразователей с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, производится по всем выходным сигналам (аналоговому и цифровому). Допускается проводить поверку преобразователя с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, только по одному выходному сигналу в соответствии с заявлением владельца СИ.

При поверке преобразователя по его цифровому сигналу к выходу подключают приёмное устройство, поддерживающее соответствующий цифровой коммуникационный протокол для считывания информации при установленных номинальных значениях входной измеряемой величины.

Примечания:

• 1. При поверке преобразователей с цифровыми протоколами HART, WirelessHART, Foundation Fieldbus для считывания информации к выходу преобразователя подключают коммуникатор 475, или коммуникатор Тгех, или HART-модем (протоколы HART, WirelessHART), преобразователь интерфейса Fieldbus - USB (протокол Foundation Fieldbus) или преобразователя интерфейса Profibus DP - USB (протокол Profibus РА) с программным обеспечением для связи с персональным компьютером. Могут использоваться другие устройства для считывания информации и управления преобразователем, предусмотренные технической документацией на преобразователь. Подключение коммуникатора или HART-модема к беспроводному преобразователю на базе протокола WirelessHART производится через сот-клеммы преобразователя.

• 2. При определении основной погрешности преобразователя с цифровым выходным сигналом значения выходного параметра могут считываться с цифрового индикатора.

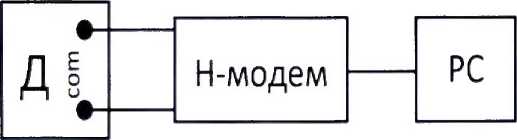

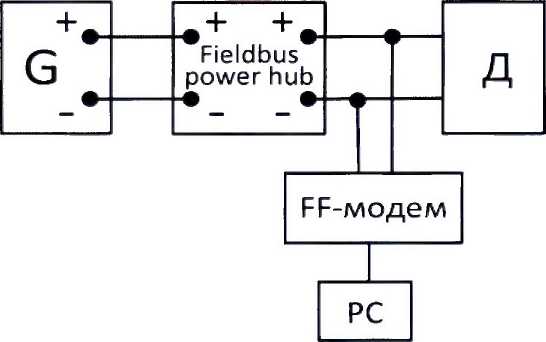

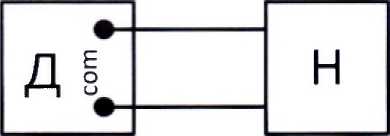

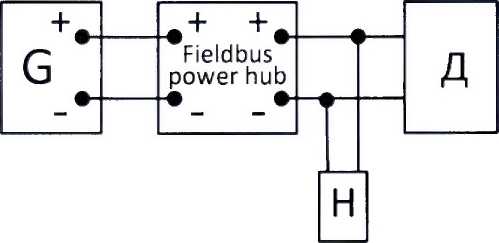

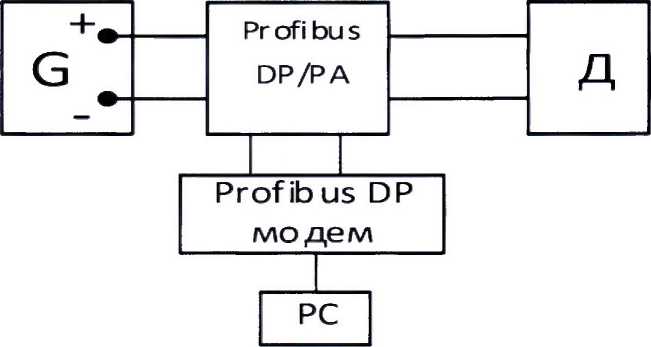

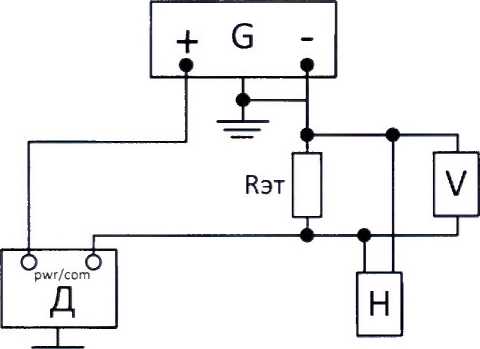

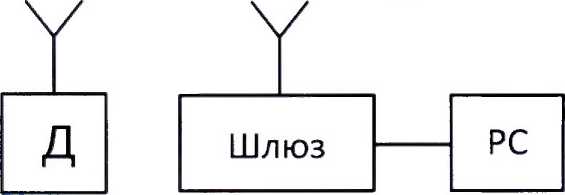

5.4.2. Схемы включения преобразователей для измерения выходного сигнала при проведении поверки приведены в приложении А.

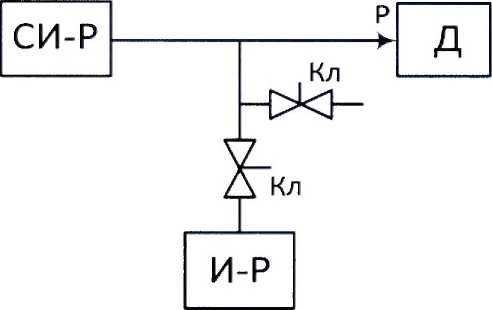

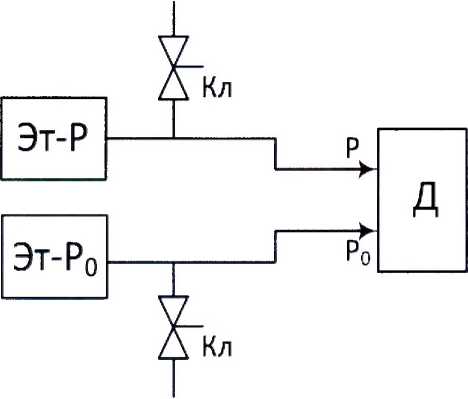

Эталоны входной величины (давления) включают в схему поверки в соответствии с их руководством по эксплуатации.

• 5.4.3 Устанавливают следующие критерии достоверности поверки:

PbaM — наибольшая вероятность ошибочного признания годным любого в действительности дефектного экземпляра преобразователя;

(8м)ва отношение наибольшего возможного модуля основной погрешности экземпляра преобразователя, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности

Допускаемые значения критериев достоверности принимают равными: {Рь_ам}_р = 0,20; {(5м)ьа}р=1,25.

5.4.4. Устанавливают следующие параметры поверки:

m - число поверяемых точек от нижнего до верхнего предела измерений, т>5; в обоснованных случаях и при отсутствии эталонов с необходимой дискретностью воспроизведения измеряемой величины, допускается уменьшать число поверяемых точек до 4 или 3;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из поверяемых точек при изменениях входной измеряемой величины от меньших значений к большим (прямой ход) и от больших значений к меньшим (обратный ход), n = 1. Допускается увеличивать число наблюдений в поверяемых точках до 3 или 5, принимая при этом среднеарифметическое значение результатов наблюдений за достоверное значение в данной точке;

у_к - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

ар - отношение предела допускаемого значения погрешности эталонов, применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя.

Значения у_ки а_Р выбирают по таблице 2 (п. 5.4.5) в соответствии с принятыми критериями достоверности поверки.

• 5.4.5 Выбор эталонов для определения основной погрешности поверяемых преобразователей осуществляют, исходя из технических возможностей и техникоэкономических предпосылок с учётом критериев достоверности поверки (п. 5.4.3) и в соответствии с таблицей 2.

Таблица 2 - Параметры и критерии достоверности поверки

5.4.6. При выборе эталонов для определения погрешности поверяемого преобразователя для каждой поверяемой точки должны быть соблюдены следующие условия:

• 1) При поверке преобразователей с аналоговым выходным сигналом постоянного тока, значения которого контролируют непосредственно в мА где А_р - предел допускаемой абсолютной погрешности эталона, контролирующего входной параметр (давление), кПа, МПа;




  •100<а_р •/,

  (1)

Pm - верхний предел измерений поверяемого преобразователя, кПа, МПа;

Р_п - нижний предел измерений поверяемого преобразователя, кПа, МПа; для преобразователей, настроенных в диапазоне от избыточного давления до разрежения, значение Р_п в области разрежения подставляется в формулу (1) со знаком минус;

Ai - предел допускаемой абсолютной погрешности эталона, контролирующего электрический выходной сигнал преобразователя, мА;

1₀, Im - соответственно нижнее и верхнее предельные значения выходного сигнала преобразователя, мА;

0Ср - то же, что в п. 5.4.4;

у - предел допускаемой основной приведённой погрешности поверяемого преобразователя, % диапазона измерений.

Для преобразователей с аналоговым выходным сигналом постоянного напряжения U расчетные значения выходного сигнала определяют по формулам, структура которых идентична структурам формул для преобразователей с аналоговым выходным сигналом постоянного тока I в п. 5.4 с заменой обозначений постоянного тока на соответствующие обозначения постоянного напряжения Up, Uo, Um.

• 2) При поверке преобразователей с аналоговым выходным сигналом постоянного тока и определении значений выходного сигнала в мВ или В по падению напряжения на эталонном сопротивлении



  Ап

  -----+
  и_т-и₀

  A R

  R_3T

  -100 < а_р - у

  (2)

где А_р, P_m, Р_п - то же, что в формуле (1);

Au - предел допускаемой абсолютной погрешности эталона, контролирующего выходной сигнал преобразователя по падению напряжения на эталонном сопротивлении, мВ или В;

Ar - предел допускаемой абсолютной погрешности эталонного сопротивления, Ом;

Кэт ~ значение эталонного сопротивления, Ом;

Um, Uo - соответственно верхнее и нижнее предельные значения напряжений (мВ или В) на эталонном сопротивлении, определяемые по следующим формулам:

Um Im ’ Rjt          И Uo Io ’ Rot

• 3) При поверке преобразователей с цифровым выходным сигналом

Г ^Л

где все обозначения те же, что и в формулах (1) и (2).

5.4.7. Расчётные значения аналогового выходного сигнала постоянного тока поверяемого преобразователя для заданного номинального значения входной измеряемой величины определяют по формуле:

/, = Л+-^(Р-Р_),                            (4)

■* т      п

где 1_р - расчётное значение выходного сигнала постоянного тока (мА);

Р - номинальное значение входной измеряемой величины, кПа, МПа; для преобразователей, настроенных в диапазоне от избыточного давления до разрежения, значение Р в области разрежения подставляется в формулу (4) со знаком минус;

Im, Io, Pm, Pn ““ то же, что и в формуле (1).

Расчётные значения выходного сигнала, выраженные в напряжении постоянного тока, определяют по формуле:

(5)

где Up - расчётное значение падения напряжения на эталонном сопротивлении, мВ, В;

1_Р - то же, что и в формуле (4).

Для преобразователей с цифровым выходным сигналом расчетные значения выходного сигнала (Np) определяют по формуле: где N_p - расчётное значение цифрового выходного сигнала;

N_m, No - соответственно верхнее и нижнее предельные значения цифрового выходного сигнала;

Р, Рщ? Рп - то же, что и в формуле (4).

• 5.4.8 Поверку преобразователей следует проводить при программной установке линейной зависимости выходного сигнала (п. 5.4.7). После выполнения поверки преобразователь может быть перепрограммирован в соответствии с требуемой функцией преобразования входной измеряемой величины.

Перед определением основной погрешности должны быть соблюдены требования п. 4.3 и, в случае необходимости, откорректировано значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра. Эта корректировка проводится после подачи и сброса измеряемого параметра в пределах 80-100 % верхнего предела измерений.

При периодической поверке в случае совмещения поверки герметичности с подачей давления перед корректировкой выходного сигнала выдержка проводится при давлении в соответствии с п.п. 4.3.1, 4.3.2.

• 5.4.9 Основную погрешность определяют при ш значениях измеряемой величины (п. 5.4.4.), достаточно равномерно распределённых от нижнего до верхнего предела измерений, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала.

Интервал между значениями измеряемой величины не должен превышать: 30 % диапазона измерений при m = 5 (основной вариант поверки); 40 % диапазона измерений при ш = 4 и 60 % диапазона измерений при m = 3.

Основную погрешность определяют при значении измеряемой величины, полученном при приближении к нему как со стороны меньших значений (при прямом ходе), так и со стороны больших значений (при обратном ходе).

При периодической поверке основную погрешность определяют в два цикла: до корректировки верхнего предельного значения выходного сигнала и после корректировки верхнего предельного значения выходного сигнала. Второй цикл допускается не проводить, если основная погрешность |уа| < у_к -| у|-

При поверке преобразователей с пределом измерений в области разрежения, равном 100 кПа допускается устанавливать максимальное значение разрежения в пределах 0,90 - 0,95 от атмосферного давления Pg. Расчётное значение выходного сигнала при установленном значении разрежения определяют по формулам (4) и (6).

При поверке преобразователей абсолютного давления с верхними пределами измерений 0,1 МПа и выше основную погрешность допускается определять по методике, изложенной в п. 5.4.10 с соблюдением условий, изложенных в п.п. 5.4.8, 5.4.9.

5.4.10. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений 0,1 МПа и выше проводят с использованием эталонов избыточного давления.

В этом случае поверку преобразователя выполняют при подаче избыточного давления и разрежения, расчётные значения которых определяют с учётом действительного значения атмосферного давления в помещении, где проводят поверку.

Расчётные значения избыточного давления и разрежения вычисляют по формулам

Р(+) = Ра - Рб,

Р(-) = Рб - Ра,

где Р_а - номинальное значение абсолютного давления, МПа;

Рб - атмосферное давление в помещении, где проводят поверку, МПа;

Р(+) - избыточное давление, подаваемое в преобразователь, МПа;

Р(-) - разрежение, создаваемое в преобразователе; значение разрежения в МПа.

Расчётные значения аналогового выходного сигнала преобразователя при разрежения определяют по формуле

7 =¹о+(¹_т-¹о)^Рб~^Р-~^}

р о \ т о ' п

•Г'Ф)

Расчётные значения аналогового выходного сигнала преобразователя при избыточного давления определяют по формуле

I =1 + (/ -1 )^{Рб +} ^⁺⁾

^лр о ¹ \ т ^ло/ р

^Гт(а)

где Ip, Io, Im, - то же, что и в формуле (4);

Рб - то же, что и в формуле (7);

Рт(а)^_ верхний предел измерений преобразователя абсолютного давления, МПа;

Р(+), Р(-) - то же, что и в формулах (7) и (8).

Для преобразователей с цифровым выходным сигналом расчетные значения выходного сигнала определяют по формулам

N^N,+(N,~N_o)^^                    (11)

•'mfa)

^г»ы где N_p, No, N_m, ~ то же, что и в формуле (9);

Обозначения - см. формулы (9) и (10).

Вблизи нуля абсолютного давления преобразователь поверяют, создавая на его входе разрежение в пределах (0,90 - 0,95)-Рб.

Расчётные значения аналогового выходного сигнала при атмосферном давлении на входе преобразователя абсолютного давления определяют по формуле

(13) <,(_а)

Значения цифрового выходного сигнала (N) определяют по формуле такой же структуры, заменяя обозначения тока I на N.

При поверке преобразователей с верхними пределами измерений Р_т(а)< 2,5 МПа значение атмосферного давления Рб определяют с погрешностью не более, чем

р

■Y

^Гт(а')

100 ’

где Дб - абсолютная погрешность, МПа;

ар, у - то же, что в п.п. 5.4.4, 5.4.6;

Pm(a) - верхний предел измерений поверяемого преобразователя.

При поверке преобразователей с верхними пределами измерений Р_т(_а) > 2,5 МПа в формулы (10) - (16) допускается подставлять значение Рб = 0,1 МПа.

В зависимости от верхних пределов измерений поверяемых преобразователей их основную погрешность определяют при m значениях измеряемой величины в соответствии с таблицей 3 и с учётом требований п. 5.4.9.

Таблица 3

5.4.11 Основную погрешность уэ в % нормирующего значения (п. 5.4.6) вычисляют по приведённым ниже формулам:

п ⁼7Т7¹⁰⁰’                            (¹⁵)

где I - значение аналогового выходного сигнала постоянного тока, полученное экспериментально при номинальном значении измеряемой величины, мА;

U - значение падения напряжения на эталонном сопротивлении, полученное экспериментально при измерении выходного сигнала и номинальном значении входной измеряемой величины (давления), мВ или В;

N - значение цифрового выходного сигнала преобразователя, полученное экспериментально при номинальном значении измеряемой величины.

Остальные обозначения те же, что в формулах (1), (2), (6).

Вычисления уз выполняют с точностью до третьего знака после запятой.

• 5.5 Результаты поверки преобразователей

  • 5.5.1 Преобразователь признают годным при первичной поверке, если на всех поверяемых точках модуль основной погрешности |уа| < у_к • |у|.

  • 5.5.2 Преобразователь признают негодным при первичной поверке, если хотя бы в одной поверяемой точке модуль основной погрешности |уа| > ук -|у|.

  • 5.5.3 Преобразователь признают годным при периодической поверке, если на всех поверяемых точках при первом или втором цикле поверки выполняется условие, изложенное в п. 5.5.1.

  • 5.5.4 Преобразователь признают негодным при периодической поверке:

- если при первом цикле поверки хотя бы в одной поверяемой точке модуль основной погрешности |уа| > {(5_м)ьа}_Р • |у|.

если при втором цикле поверки хотя бы в одной поверяемой точке модуль основной погрешности |у<'| > ук • |у|.

Обозначения: {(8ц)ьа}р - по п. 5.4.3; у_к - по п. 5.4.4; у - по п. 5.4.6.

• 5.5.5 Допускается вместо вычислений по экспериментальным данным значений основной погрешности у<5, контролировать их соответствие предельно допускаемым значениям.

• 6.1 Положительные результаты поверки средств измерений удостоверяются знаком поверки и свидетельством о поверке или записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки. Знак поверки наносится на свидетельство о поверке или в паспорт.

• 6.2 Результаты измерений заносят в протокол поверки произвольной формы.

• 6.3 При отрицательных результатах поверки преобразователь к эксплуатации не допускают, оттиски поверительного клейма гасят, свидетельство о поверке аннулируют и, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Начальник отдела испытаний ООО «ИЦРМ»

Инженер отдела испытаний ООО «ИЦРМ»

(обязательное)

• 1) Схемы включения преобразователя с аналоговым выходным сигналом постоянного тока 4-20 мА и с цифровым выходным сигналом на базе HART-протокола.



Д - поверяемый преобразователь;

G - источник питания постоянного тока (например, один из указанных в п. 2.1, таблице 1, если иное не указано в технической документации);

Rot - эталонное сопротивление, например, мера электрического сопротивления, указанная в таблице 1; значение сопротивления - в соответствии с условиями поверки (п. 4.1);

V - цифровой вольтметр, указанный в таблице 1;

Н - полевой коммуникатор 475, указанный в таблице 1 или другое цифровое устройство, поддерживающее коммуникационный протокол.

Примечания:

а) Заземление корпуса преобразователя, клемма «-» и клемма заземления источника питания подключены совместно.

б) Для считывания цифрового сигнала R3T должно быть не менее 250 Ом.

Рисунок А.1 - Схема включения преобразователя с аналоговым выходным сигналом постоянного тока при изменении выходного сигнала по падению напряжения на эталонном сопротивлении и выходного сигнала на базе HART-протокол а при считывании информации по цифровому каналу с помощью коммуникатора

Н-модем - HART-USB модем, указанный в таблице 1, для связи преобразователя с компьютером;

PC - персональный компьютер с установленным программным комплексом AMS; Остальные обозначения приведены на рисунке А.1.

Рисунок А.2 - Схема включения преобразователя с аналоговым выходным сигналом постоянного тока при изменении выходного сигнала по падению напряжения на эталонном сопротивлении и выходного сигнала на базе HART-протокола при считывании информации по цифровому каналу с помощью устройства связи (HART-USB модем) с персональным компьютером

• 2) Схемы включения преобразователя с цифровым выходным сигналом на базе протокола Foundation Fieldbus.



Fieldbus power hub - Распределительная коробка для сегмента шины Foundation Fieldbus; Остальные обозначения приведены на рисунке А.1.

Рисунок А.З - Схема включения преобразователя с цифровым выходным сигналом на базе протокола Foundation Fieldbus и считывании информации по цифровому каналу при помощи коммуникатора

FF-модем - Преобразователь интерфейса Fieldbus - USB для связи преобразователя с компьютером;

Остальные обозначения приведены на рисунках А.1, А.2, А.З.

Рисунок А.4 - Схема включения преобразователя с цифровым выходным сигналом на базе протокола Foundation Fieldbus и считывании информации по цифровому каналу при помощи устройства связи (преобразователь интерфейса Fieldbus - USB) с персональным компьютером

• 3) Схемы включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART.



Обозначения приведены на рисунке А. 1.

Рисунок А.5 - Схема включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART и считывании информации по цифровому каналу при помощи коммуникатора (подключение через com-клеммы преобразователя)

Обозначения приведены на рисунках А.1 и А.2.

Рисунок А.6 - Схема включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART и считывании информации по цифровому каналу с помощью устройства (USB-HART Модем) связи с персональным компьютером (подключение через com-клеммы преобразователя)

Шлюз - Устройство для беспроводной связи с преобразователем по цифровому каналу WirelessHART;

Остальные обозначения приведены на рисунках А. 1 и А.2.

Рисунок А.7 - Схема включения беспроводного преобразователя с цифровым выходным сигналом на базе протокола WirelessHART и считывании информации по цифровому каналу с помощью беспроводного устройства (беспроводной шлюз) связи с персональным компьютером

Т - коммуникатор Тгех для связи с преобразователем по цифровому каналу и для обмена данными по протоколам HART, Foundation Fieldbus, WirelessHART;

Остальные обозначения приведены на рисунке А. 1.

Рисунок А.8 - Схема включения преобразователя с цифровым выходным сигналом на базе протоколов HART, WirelessHART, Foundation Fieldbus и считывании информации по цифровому каналу при помощи коммуникатора Тгех

• 4) Схемы включения преобразователя с цифровым выходным сигналом на базе протокола Profibus РА.



Profibus DP/PA - устройство сопряжения/канал связи Profibus DP/PA

Proflbus DP -модем - преобразователь интерфейса Profibus DP-USB для связи преобразователя с компьютером (для преобразователей с протоколам Profibus РА)

Остальные обозначения приведены на рисунке А. 1.

Рисунок А.9 - Схема включения преобразователя с цифровым выходным сигналом на базе протокола Profibus РА и считывании информации по цифровому каналу при помощи устройства связи (преобразователь интерфейса Fieldbus - USB) с персональным компьютером

• 5) Схемы подключения к поверяемому преобразователю эталонов давления.



Д - поверяемый преобразователь;

СИ-Р - эталон для измерения давления или разрежения, например, указанное в таблице 1;

И-Р - источник давления или разрежения;

Кл - клапаны запорные;

Р - давление или разрежение на входе преобразователя.

Рисунок А. 10 - Схема подключения к поверяемому преобразователю эталона давления

Эт-Р - эталонный задатчик входной величины Р, например, указанный в таблице 1;

Эт-Ро - эталонный задатчик опорного давления Ро или блок опорного давления основного задатчика Эт-Р;

Остальные обозначения приведены на рисунке А.9.

Рисунок А.11 - Схема подключения к поверяемому преобразователю эталонных задатчиков

давления

20
