Методика поверки «СИНТЕЗАТОР ЧАСТОТЫ Ч6-71» (МП 2.721.001)

СИНТЕЗАТОР ЧАСТОТЫ 46-71

МЕТОДИКА ПОВЕРКИ

2.721.001

12. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства первичной и периодической поверок приборов (при выпуске из производства, находящихся в эксплуатации, на хранении и выпускаемых из ремонта).

Межповерочный интервал периодической поверки не более 12 месяцев.

• 12.1. Операции и средства поверки

• 12.1.1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл.9

Таблица 9

!Наименование  ’Поверяемые !Допускаемые  !Средства поверки

оазлела Iопераций,произ! отметки   !значения по- {образ-   1вспомо-

повепки -водимых при   !            ! четностей   !цовые    !гатель-

^F   ’.поверке        I             {или предель- !          1ные

!                 1             !ные значения !

!                 I             !определяемых !

!                 t             {параметров   !

Продолжение табл.9

Продолжение табл.9

Примечание.

• 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки, разрешается применять другие аналогичные приборы , обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 12.1.2. На образцовые и вспомогательные средства поверки должны быть приведены необходимые при поверке основные технические характеристики в виде табл.10,

Таблица 10

Наименование !Основные технические характе- !Рекомендуе-! Примеча средств по-  . ! ристики средства поверки_____! мое сред- !  ние

верки          !пределы изме- ! погрешность   !ство повер-!

! рения        !                  !ки (тип) !

. 43-54

месяц +1ед. счета ”

Диапазон час- Погрешность Д1-9 тот 0,I-       измерения

17440 МГц      0,63 дБ при

Пределы измере-ослаблении на ний ослабления 80 дБ 0-100 &

• 12.2. Условия поверки и подготовка к ней

• 12.2.I. При проведении операций поверки должны соблюдаться следующие условия:

все электрические измерения, за исключением особо оговоренных, должны проводиться в нормальных климатических условиях при отсутствии механических вибраций. Питающая сеть не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источни

сети частотой 50 Гц. Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

• 12.2.2. Перед проведением операции поверки необходимо выполнить подготовительные работы, оговоренные в разделе "Подготовка к работе", и требования мер безопасности (раздел 7)_х

• 12.3.Проведение поверки

• 12.3.1. При проведении внешнего осмотра должны быть проведены все операции по пп.6.1-6.3. Изделия, имеющие дефекты, бракуются и направляются в ремонт.

• 12.3.2. Опробование работоспособности прибора производится путем возможного цифрового набора частоты выходного сигнала.

• 12.3.3. Диапазон частот синтезатора частоты 46-71 определяется изм‘ .. гнием частоты выходного сигнала, снимаемого с разъема " G- ", находящегося на передней панели прибора.

Измерения производятся электронно-счетным частотомером

43-54 совместно со вставным блоком Я34-72 на частотах 10, 600 и 1299,999 МГц.

Измерение частоты 10 МГц синтезатора частоты 46-71 производится согласно структурной схеме, приведенной на рис .у

Рис£_л Структурная схема измерения частоты

Для годготовки поверяемого прибора к измерениям выполните операции согласно пп. 8.1, 8.2 и 8.4 раздела "Подготовка к рабо

Установите тумблер "

” на передней панели прибора в положение "О ".

Соедините разъемы " 0“ УСИЛИТЕЛЬ" и " АТТЕН —~) ", находящиеся на задней панели прибора 46-71, кабелем соединительным ВЧ $ 6.

Соедините разъем " 5 МНл-0", находящийся на задней панели прибора 46-71, кабелем соединительным ВЧ № 28 с разъемом " 5 MHz " частотомера 43-84.

Соедините разъем " G-” поверяемого прибора при помощи кабеля соединительного БЧ № 37 с частотомером 43-54, подготовленным к измерению частоты.

Установите тумблер СЕТЬ прибора 46-71 в положение " I ".

Установите переключателями УРОВЕНЬ ВЫХОДА, ЫВ прибора 46-71 положение " -10 ".

Наберите при помощи переключателей УСТАНОВКА ЧАСТОТЫ прибора 46-71 частоту 10 МГц.

Результаты считаются удовлетворительными, если показания частотомера совпадают с установленными значениями частоты +1 ед. счета.

Измерения частот 600 и 1299,999 МГц произведите согласно структурной схеме на рис.8,только разъем " (^- " поверяемого прибора соедините кабелем соединительным БЧ № 37через переход коаксиальный 32-114/3 с разъемом "ВХОД 0,2-5mW " блока ЯЗЧ-72 частотомера 43-54, подготовленного к работе со вставным блоком.

Наберите при помощи переключателей УСТАНОВКА 4АСТ0ТЫ прибора 46-71 последовательно частоты 600 и 1299,999 МГц,.

Результаты измерений считаются удовлетворительными, если показания частотомера совпадут с установленными значениями частот + I ед.счета.

• 12.3.4. Проверка шага сетки частот производится одновременно е п.12.3.3 проверки диапазона частот.

С помощью переключателей "УСТАНОВКА f " на передней панели • синтезатора частоты 46-71 установить следующие значения частот выходного сигнала: 999999 ; 888888 ; 777777 ; 666666 ; 555555 ; 444444; 333333 кГц.

Богле установки каждой яз вышеуказанных частот, необходимо

с помощью ручки УСИЛЕНИЕ, находящейся на передней панели блока ЯЗЧ-72,настроиться на рабочую частоту.

При этом показания частотомера должны быть соответственно равны: 999999,0 ; 888888,0 ; 777777,0 ; 666666,0.; 555555,0 ; 444444,0 ; 333333,0 кГц с погрешностью +1 ед.счета.

Соединить разъем ” находящийся на передней панели синтезатора частоты 46-71, с соответствующим разъемом ” •$> ” частотомера 43-54 или блока "Измеритель интервалов времени".

С помощью переключателей "УСТАНОВКА f" на передней панели синтезатора частоты установить следующие значения частоты выходного сигнала: 222222; IIIIII; 10000 кГц.

При этом показания частотомера должны быть соответственно равны: 222222,0; ШШ,0; 10000,0 кГц с погрешностью +1 ед. счета.

Результаты считаются удовлетворительньми, если шаг сетки . частот равняется 1 кГц - 100 МГц.

• 12.3.5. Проверка уровня выходного сигнала синтезатора частоты 46-71 определяется измерением напряжения и мощности, снимаемым с разъема "    ", расположенного на передней панели прибора

46-71, согласно структурной схеме, приведенной на рис.9.

Рис. 9. Структурная схема измерения уровня выходного сигнала.

Для подготовки поверяемого прибора к измерениям выполните операции согласно пп. 8.1, 8.2 и 8.4 раздела "Подготовка к работе".                           .

Установите тумблер "     " на передней панели прибора

46-71 в положение " 0 ".

Разъемы " Q- 5 MHz       а также разъемы УСИЛИТЕЛЬ" и

"АТТЕН -Э", которые расположены на задней панели прибора 46-71,

должны быть соединены при помощи кабелей соединительных ВЧ № 6.

Соедините разъем " G* ’’ прибора 46-71 с измерительной головкой, входящей в комплект прибора ВЗ-49.

Установите тумблер СЕТЬ синтезатора частоты 46-71 в положение "  1  ".

Установите переключатели УРОВЕНЬ ВЫХОДА, дБ, расположенные на передней панели прибора 46-71, в положение "  0 ".

Наберите при помощи переключателей УСТАНОВКА ЧАСТОТЫ прибора 46-71 последовательно частоты 10; 300; 599,999 МГц и измерьте уровни выходного сигнала при помощи вольтметра ВЗ-49.

Установите переключатели УРОВЕНЬ ВЫХОДА, dB в положение " -10"г

Проведите операции согласно структурной схеме на рис.9, только к разъему "      ” прибора 46-71 подключите непосредственно из

мерительную головку прибора-МЗ-54.

Наберите при помощи переключателей УСТАНОВКА’ ЧАСТОТЫ прибора 46-71 последовательно частоты 600; 1000; 1299,999 МГц и произведите отсчет по шкале прибора МЗ-54. Величину мощности, измеренной прибором МЗ-54, умножьте на 10 и определите мощность выходного сигнала синтезатора частоты 46-71.

Множитель " 10 " появляется вследствие введения ослабления " -10 dB", соответствующего уменьшению измеряемой мощности в 10 раз.

Результаты считаются удовлетворительными, если величина измеряемого напряжения и мощности не менее:

20/мВт (I В на нагрузке 50 0м) на частотах 10; 300; 599,999 МГц

10 мВт на частотах 600; 1000; 1299,999 МГц.

• 12.3.6. Проверка неравномерности уровня выходного сигнала производится по методике п,12.3.5.

Неравномерность уровня выходного сигнала прибора при нулевом ослаблении аттенюатора определяется по формулам:

бц-гоц (21) 6Р = lOlg (22)

Определение неравномерности уровня выходного сигнала производится в диапазоне частот 10 - 599,999 МГц и 600 -1299,999 МГц.

Результаты считаются удовлетворительными , если неравномерность уровня выходного сигнала не более:

- ^rK-

• 4 дБ в диапазоне частот 10 - 599,999 МГц;

• 5 дБ в диапазоне частот 600 - 1299,999 МГц.

• 12.3.?. Проверка регулировки уровня выходного сигнала производится на частоте 1200 МГц согласно структурной схеме, указанной на рис. Ю.

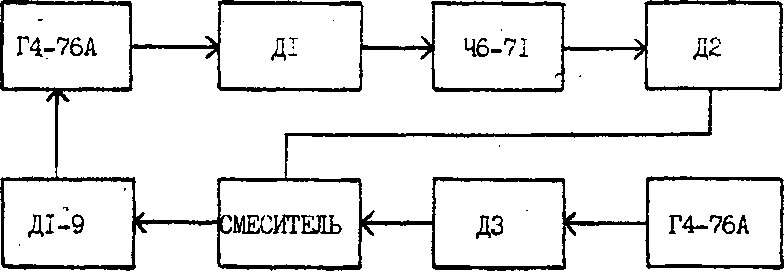

Рис ЛО . Структурная схема измерения величины ослабления и погрешности ступенчатого аттенюатора.

Развязывающие аттенюаторы Д1-ДЗ, а также СМЕСИТЕЛЬ и кабели соединительные ВЧ, входят в соатав ЗИП установки Д1-9.

Произведите подготовку поверяемого прибора 46-71 к измерениям согласно п.п..8.1, 8.2 и,8.4 раздела "Подготовка к работе?

Установите тумблер " I находящийся на передней панели прибора 46-71, в положение "О".

Подайте сигнал с выхода развязывающего аттенюатора Д1 на разъем " ~Э АТТЕН",’расположенный на задней панели прибора 46-71, с помощью кабеля соединительного ВЧ (ЗИП Д1-9), а с разъема "      ", находящегося на передней панели прибора 46-71, сигнал

подведите кабелем соединительным ВЧ (ЗИП Д1-9) к аттенюатору Д2.

Произведите измерения согласно инструкции по эксплуатации установки Д1-9 при следующих положениях переключателей УРОВЕНЬ ВЫХОДА, dB прибора 46-71;

-76

а) ” 0       -9 " ступенями через I дБ;

б) " -19 " ;

в) "-I0 "..." -70 " ступенями через 10 дБ;

г) " -79 ".

Первый отсчет по шкале установки производится при нулевом ослаблении аттенюатора, второй отсчет - при выбранном для проверки значении ослабления аттенюатора.

Величина ослабления будет равна разности двух отсчетов.

Результаты считаются удовлетворительными, если уровень выходного сигнала регулируется в пределах 0 - 79 дБ ступенями через I дБ.

• 12.3.8. Проверка пределов погрешности ослабления аттенюаторов производится по методике п.12.3.7.

Величина погрешности будет равна разности между измеренным и номинальным значениями ослабления.

Результаты считаются удовлетворительными, если погрешность величины ослабления не более:

+ I дБ при ослаблении до 19 дБ;

+2 дБ при ослаблении до 79 дБ.

• 12.3.9. Проверка ослабления дискретных комбинационных составляющих спектра с частотами не кратными частоте выходного сигнала в полосе от 0,5 Jbwx. до 2 j вых. (-f вых - установлен- ; ное значение выходной частоты)и ослабления второй гармоники вы- j ходного сигнала производится согласно структурной схеме, приведен^ ной на рис. Д.

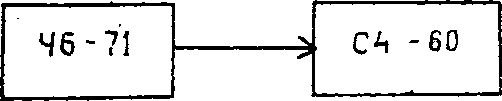

Рис.II. Структурная схема измерения комбинационных составляющих спектра выходного сигнала.

Для подготовки поверяемого прибора к измерениям выполните операции согласно п.п. 8.1, 8.2 и 8.4 раздела "Подготовка к работ Установите тумблер "    ¹ " на передней панели прибора

в положение " 0 ".

- 77 -

Разъемы " О’ 5 ЫНг -*) ", а также разъемы " (~- УСИЛИТЕЛЬ" и "АТТЕН -£) ", которые расположены на задней панели прибора 46-71, должны быть соединены при помощи кабелей соединительных ВЧ № 6.

Соедините разъем " Gr " на передней панели прибора 46-71 посредством кабеля.соединительного ВЧ $ 37 и перехода коаксиального 32-114/3 с входным разъемом анализатора спектра С4-60.

Установите тумблер СЕТЬ прибора 46-71 в положение "I".

Набирая при помощи переключателей УСТАНОВКА ЧАСТОТЫ прибора

46-71 значения частот выходного сигнала, приведенные- в табл. II, измерьте ослабления возможных дискретных комбинационных составляющих спектра, а также проверьте отсутствие недопустимых по уровню комбинационных составляющих в полосе от 0,5 /_Вь(Х до. 2 и уровень второй гармоники выходного сигнала.

Таблица II

Частота выходного сигнала синтезатора, кГц

10000

100000

600000

700000

800000

900000

999999'

I100000

1299999

Примечание I. Допускается наличие комбинационных составляющих с ослаблением не менее 45 дБ, определяемых по формуле

F_K (4000⁴ П-г)" гп₂(4000-lOOri-t~ /,      .(23)

где         - частота комбинационной составляющей, МГц;

т.гтц/гпг - положительные целые числа натурального ряда 1,2,3... ГЦ - число индицируемое в разрядах единиц ГГц и сотен МГц; Па г- число индицируемое в разрядах от десятков МГц до единиц кГц.

Пример определения комбинационной составляющей для выходного сигнала частотой 100 МГц при гп<2; m/l.; m₂*<; П«= <; Па=0.

F^/l (4000+0)-<(4000-!00 <\±|/=(‘(ООМ)МГц. ⁽²⁴⁾

- 78 -

Примечание 2. При измерениях анализатором С4-27 в полосе от 0,5} до 2 f возможно появление ложных откликов, частота которых определяется по формуле

/стк ^=П5^{Х 1}

где num. простые целые числа натурального ряда 0,1,2... J_x - частота выходного сигнала синтезатора частоты -46-71;

/_гет - частота выходного сигнала внутреннего гетеродина анализатора спектра 04-27.

Результаты'считаются удовлетворительными, если ослабление комбинационных составляющих соответствует п.2.6. ТЕХНИЧЕСКИХ ДАННЫХ.

• 12.3.10. Проверка пределов погрешности и установка частоты внутреннего кварцевого генератора производится путем измерения его частоты с помощью аппаратуры, собранной по структурной схеме, приведенной на рис. 12.

Для подготовки поверяемого прибора к измерениям выполните операции согласно пп.8.1, 8.2, 8.4 раздела "Подготовка к работе".

Сигнал внутреннего кварцевого генератора подайте с разъема "       5 MHz. ", находящегося на задней панели прибора 46-71, кабе

лем соединительным ВЧ > 24 (ЗИП 47-12) на разъем ВХОД I компаратора 47-12.

С источника образцовой частоты, стандарта частоты 41-69, сигнал частотой 5 МГц подведите кабелем соединительным ВЧ Я 21 (ЗИП 43-54) к разъему "ВХОД П - 5 MHz " компаратора 47-12 и разъему "ВНЕШ. 5 MHz " частотомера 43-54, использующего этот сигнал вместо собственного кварцевого генератора.                                 £

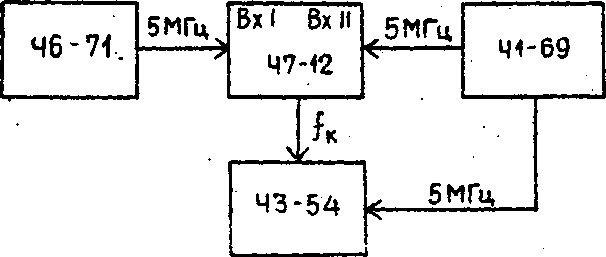

Структурная схема измерения частоты кварцевого генератора' .

Рис. 12

Сигнал с компаратора частотой I МГц через кабель соединительный ВЧ №91 (ЗИП 43-54) подайте на ВХОД А частотомера 43-54, работающего в режиме измерения частоты. Время счета частотомера равно I или 10 с.

Включите прибор, установив тумблер СЕТЬ в верхнее положение. К измерениям приступите после 2 ч прогрева прибора 46-71.

Для повышения достоверности результата измерения записывается не менее 10 последовательных показаний частотомера и находится среднее арифметическое (Alep) по формуле

п

(26)

где             - показания частотомера (безразмерная величина) ;

п - число произведенных измерений.

Относительное изменение среднего значения частоты кварцевого генератора .за сутки после 2 ч самопрогрева определяется по формуле

Ю-мТ /н ⁹

где Ncpj; N_ерк   - средние значения показаний частотомера в начале

и в конце интервала измерения.

' X - время единичного измерения частотомера, с ;

/_н - номинальное значение частоты кварцевого генератора, Гц

'^J                                                                        3

М - коэффициент умножения компаратора (М =2*10 ).

Результаты считаются удовлетворительными, если относительное изменение среднего значения частоты кварцевого генератора за сутки не более         после 2 ч самопрогрева.

• 12.3.10. При выпуске прибора из поверки при необходимости производится подстройка частоты кварцевого генератора цутем вращения шлица КОРРЕКТ.ЧАСТОТЫ, находящегося на задней панели прибора 46-71.

Если уход частоты не удается выбрать с помощью корректора, то подстройка частоты кварцевого генератора должна быть произведена подбором и заменой дросселя Др1 .'(Д11И3.261.005).

Длд этого необходимо:

установить корректор в среднее положение, для чего измерить

- 80 -частоту кварцевого генератора при крайних положениях корректора ( f ₄ и f2^к установить его 2 такое положение, чтобы частота кварцевого генератора равнялась среднему значению измеряемых частот

,         ⁺ /г

Р ---2--- ’                    (28)

выключить прибор и извлечь из него кварцевый генератор;

снять с кварцевого генератора кожух, отсоединить скобы и пенополиуретановую крышку;

отвинтить два винта и отсоединить крышку подогревателя; на крышке подогревателя заменить дроссель Др1. При этом следует учитывать, что увеличение индуктивности дросселя на I мкГн изменяет частоту кварцевого генератора примерно на 0,35 Гц;

собрать кварцевый генератор, подключить его к прибору и прогреть в течение 2 ч;

проверить значение частоты кварцевого генератора (как это указано в п.12.3.3);

при необходимости произвести подстройку частоты кварцевого генератора с помощью корректора;

закрепить кварцевый генератор и закрыть прибор.

• 12.3.II. Проверка пределов корректировки частоты кварцевого генератора проводится по методике п.12.3.10 путем установки корректора частоты в крайние положения, соответствующие минимальному и максимальному значению частоты. Время самопрогрева прибора не менее 2 ч.

Пределы корректировки частоты определяются по формуле

7-   _ Ncp<,2 - No

где Ncp<, Neps - средние значения показаний частотомера при максимальном и минимальном значении частоты;

No - показания частотомера, соответствующие номиналь-нему значению частоты ( No = 10^ при Г = I с; No = 10? при £ =10 ci Результаты считаются удовлетворительными, если пределы коррекда ровки частоты кварцевого генератора не менее +5.10“? относительно || номинального значения частоты.                                    1

12.4. Оформление результатов поверки                         J

12.4.1. Положительные результаты государственной и ведомств®^ ной первичной и периодической поверок прибора оформляются путем записи результатов поверки в табл. 10 и II формуляра, которые заверяются в порядке, установленном организацией, проводя-

-81 -щей поверку.

12.4. В. В случае отрицательных результатов поверки выпуск прибора и применение его запрещается, о чем делается запись в табл. 10 и II формуляра и гасится клеймо государственной поверки, если она проводилась.
