Газоанализаторы портативные Микросенс М3 (PID) Методика поверки. МП-020/12-2017

Настоящая методика поверки распространяется на газоанализаторы портативные «Микросенс М3 (PID)» (далее - газоанализаторы), выпускаемые ООО «ЭМИ-Прибор», Россия, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.___________________________________________________

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

да

да

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации выходного сигнала

6.4.2

да

нет

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 1.4. Допускается проведение поверки отдельных измерительных каналов СИ и/или на меньшем числе поддиапазонов измерений, в соответствии с письменным заявлением владельца СИ, оформленного в произвольной форме с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-

88, ГОСТ 28498-90, диапазон измерений от 0 до +55 °C, цена деления 0,1 °C, погрешность ±0,2 °C

Секундомер механический СОПпр, ТУ 25'1894.003-90, класс точности

2

Барометр-анероид контрольный М-67 ТУ 2504’1797-75, диапазон измерений давления от 610 до 790 мм рт.ст, погрешность ±0,8 мм рт.ст.

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-

92, диапазон относительной влажности от 10 до 100% при температуре от +5 до +40°С

6.4

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Вентиль точной регулировки с манометром ВТР'*-М160, диапазон рабочего давления (0‘*50) кгс/см2, диаметр условного прохода 3 мм

Редуктор баллонный кислородный одноступенчатый БКО-50-4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2‘‘20-73, 6x1,5 мм

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

Поверочный нулевой газ - воздух 1 кл. по ГОСТ 17433-80

Азот особой чистоты сорт 1,2 по ГОСТ 9293-74 в баллоне под давлением

Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08

Генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-К, ГГС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15 в комплекте со стандартными образцами газовых смесей ГСО 10243-2013, ГСО 10245-2013, ГСО 10247-2013, ГСО 10249-2013, ГСО 10262-2013, ГСО 10323-2013, ГСО 10332-2013, ГСО 10334-2013, ГСО 10364-

  • 2013, ГСО 10367-2013, ГСО 10385-2013, ГСО 10524-2014, ГСО 10539-

  • 2014, ГСО 10540-2014, ГСО 10545-2014, ГСО 10546-2014, ГСО 10547-2014, ИМ01-0-Г1, ИМ01-0-Г2, ИМ05-М-А2, ИМ07-М-А2, ИМ159-М-А2, ИМ38-М-А2, ИМ39-М-Б, ИМ ИМ94-М-А2, ИМ09-М-А2, ИМ104-М-А2, ИМ107-М-Д, ИМ108-М-Е, ИМ129-О-Г1, ИМ130-М-А2, ИМ30-М-А2, ИМ38-М-А2, ИМ47-О-А2, ИМ64-М-А2, ИМ89-М-А2, ИМ97-0-А2; диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5%

Стандартные образцы состава газовых смесей, выпускаемых по ТУ 2114-001-00226247-2010 в баллонах под давлением ГСО 10262-2013, ГСО 10383-2013, ГСО 10531-2014, ГСО 10532-2014, ГСО 10535-2014, ГСО 10537-2014, ГСО 10538-2014, ГСО 10540-2014, ГСО 10541-2014, ГСО 10544-2014, ГСО 10547-2014

Примечания:

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта;

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности
  • 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать требованиям приказа Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. N 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

  • 3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки

температура окружающей среды, °C                            от +15 до +25

диапазон относительной влажности окружающей среды,%         от 30 до 80

атмосферное давление, кПа                                      101,3 ± 4,0

мм рт.ст.                                  760 ±30

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений.

  • 6.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах (мигание светодиода красным светом);

  • - после окончания времени прогрева газоанализатор переходит в режим измерений,

  • - органы управления газоанализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора, номер версии указан на дисплее;

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора (приложение к Свидетельства об утверждении типа).

  • 6.4 Определение метрологических характеристик

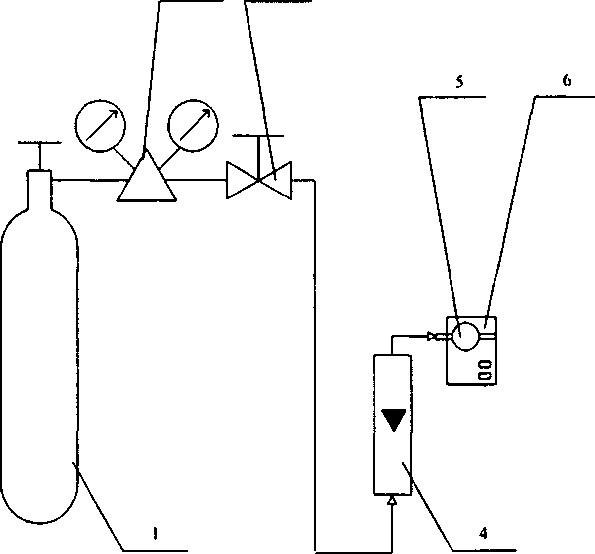

  • 6.4.1 Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

  • 1) Собирают схему, приведенную на рисунке Б. 1.

  • 2) На вход газоанализатора с помощью калибровочного адаптера подают ГС (таблица А.1 Приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности:

  • - №№ 1-2-3-2'1-3 - для диапазонов измерений и определяемых компонентов, для которых в таблицах Приложения А указаны три точки проверки;

  • - №№ 1-2-3-4-3'1-4- - для диапазонов измерений и определяемых компонентов, для которых в таблицах Приложения А указаны четыре точки проверки.

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90% для соответствующего сенсора и определяемого компонента.

  • 3) Фиксируют установившиеся значения выходного сигнала газоанализатора по показаниям дисплея.

  • 4) Значение основной абсолютной погрешности газоанализатора Ai,%, рассчитывают по формуле:

    Az = Ci - Cid

    (1)

где Ci - результат измерений содержания определяемого компонента на входе газоанализатора, довзрывоопасная концентрация,% НКПР, или объемная доля,% или млн'1, мг/м3.

Cid' - действительное значение содержания определяемого компонента в i-ой ГС, довзрывоопасная концентрация^ НКПР, или объемная доля,% или млн'1, мг/м3.

Значение основной относительной погрешности газоанализатора 8i,%, рассчитывают по формуле

Cidon

(2)

Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС Cid,% НКПР, по значению объемной доли определяемого компонента,%, мг/м3 рассчитывают но формуле:

c.d = aa(%o6.d).100

Снкпр           '

где &д(%об.д) ГС,%,

- объемная доля определяемого компонента, указанная в паспорте i-й

Снкпр- объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), соответствующая ГОСТ 30852.19-2002,%.

  • 5) Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице В.1 приложения В;

  • 6.4.2 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (при поверке газоанализаторов, для которых в таблицах Приложения А указаны 3 точки поверки) или № 3 (при поверке газоанализаторов, для которых в таблицах Приложения А указаны 4 точки поверки).

Вариацию выходного сигнала, t>A , в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

С2Б-С2М

(4),

где С2Б, С2М - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений% НКПР, или объемная доля,% или млн'1

Jo - пределы допускаемой основной погрешности поверяемого газоанализатора значений% НКПР, или объемная доля,% или млн’1

Вариацию выходного сигнала, vy, в долях от пределов допускаемой основной приведенной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной приведенной погрешности, рассчитывают по формуле:

vy =

C2g-C2A%oo

(5)

(Св - Сн) ■ уо

где

уо - пределы допускаемой основной приведенной погрешности поверяемого газоанализатора,%.

Вариацию выходного сигнала, t><5 в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле:

t><5 =

С2Д-С2%00

Cid ■ до

(6)

где до - пределы допускаемой основной относительной погрешности поверяемого газоанализатора,%.

Результат считают положительным, если вариация выходного сигнала газоанализатора не превышает 0,5.

  • 7 Оформление результатов поверки

  • 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга Россииот 02.07.2015 г. № 1815.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается "Свидетельство о поверке" с нанесенным знаком поверки в паспорт.

7.3. Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

Приложение А

(обязательное) Технические характеристики ГС, используемых при проведении поверки Таблица А1 - Характеристики ГС, используемых при поверке газоанализатора «Микросенс М3 (PID)» по измерительным каналам с электрохимическими датчиками на вредные газы, кислород и водород

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Кислород (Ог), от 0 до 30%

азот

О.ч., сорт 1,2 по ГОСТ 9293-74

15% ±3%

отн.

29,0% ± 3% отн.

-

±0,4% отн.

ГСО 10531-

2014 (O2/N2)

Оксид углерода

(СО), от Одо 500

млн'1

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-85

0,004% ± 10% отн.

0,025% ± 10% отн.

0,0475% ± 10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 2000 млн’1

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,004% ± 10% отн.

0,1% ± 10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

0,19% ± 10% отн.

±3% отн.

ГСО 10532-2014 (СО/воздух)

Сероводород (H2S), от 0 до 100 млн'1

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

7,5-10'4% ± 20% отн.

±4% отн.

ГСО 10537-

2014 (НгБ/воздух)

0,005% ± 10% отн.

0,0095% ± 10% отн.

±5% отн.

ГСО 10538-

2014 (НгБ/воздух)

Сероводород (H2S), от 0 до 1000 млн'1

ПНГ-

воздух

Марка Б по ТУ 6-21-5-85

0,0015% ± 10% отн.

0,05% ± 10% отн.

0,095% ± 10% отн.

±5% отн.

ГСО 10538-

2014 (НгБ/воздух)

Сероводород (H2S), от 0 до 10 млн'1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

Г10’4

5% отн.

5-ю'4%± 5% отн.

9,5-10' 4%± 5% отн.

±7% отн.

ГГС исп.

ГГС-К, ГГС-Т с ИМ09-М-А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Хлор (CI2), от 0 до

50 млн’1

ПНГ-воздух

Марка А по

ТУ 6-21-5-85

2-10’4%± 20% отн.

±8% отн.

ГСО 10547-

2014 (Cl2/N2)

0,0025% ± 10% отн.

0,0045% ± 10% отн.

±5% отн.

ГСО 10547-

2014 (CI2/N2)

Хлор (CI2), от 0 до

200 млн’1

ПНГ-воздух

Марка А по

ТУ 6-21-5-85

2-10’4%± 20% отн.

±8% отн.

ГСО 10547-

2014 (Cl2/N2)

0,005% ± 5% отн.

0,019% ± 5% отн.

±5% отн.

ГСО 10547-

2014 (CI2/N2)

Цианистый водород

(HCN), от 0 до 30 млн'1

ПНГ-воздух

Марка А по

ТУ 6-21-5-85

0,001% ± 5% отн.

0,0029% ± 5% отн.

±7% отн.

ГГС исп.

ГГС-Р, ГГС-К с ГСО 10547-2014HCN/Nсв. 0,01 до 0,05%

Цианистый водород

(HCN), от 0 до 50 млн'1

ПНГ-воздух

Марка А по

ТУ 6-21-5-85

0,005% ± 5% отн.

0,0025% ± 5% отн.

0,0045% ± 5% отн.

±7% отн.

ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 HCN/Nсв. 0,01 до 0,05%

Аммиак (NH3), от 0 до 100 млн’1

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,001% ± 10% отн.

0,005% ± 10% отн.

0,0095% ± 10% отн.

±5% отн.

ГСО 10547-2014 (Ъ1Нз/воздух)

Аммиак (NH3), от 0 до 300 млн’1

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,002% ± 10% отн.

0,015% ± 10% отн.

0,028% ± 10% отн.

±5% отн.

ГСО 10547-2014 (Ъ1Нз/воздух)

Аммиак (NH3), от 0 до 1000 млн’1

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,003% ± 10% отн.

0,05% ±

10% отн.

0,095% ± 10% отн.

±5% отн.

ГСО 10547-

2014 (ЛНз/воздух)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Диоксид серы (SO2), от 0 до 20 млн’1

ПНГ-

воздух

Марка А по

ТУ 6-21-5-85

г^-ю^/о ± 5% отн.

0,001 %±

5% отн.

0,0019% ±

5% отн.

±7% отн.

ГГС (исп.

ГГС-Т, ГГС-

К) с ИМ SO2

ИМ05-М-А2

Диоксид серы (SO2), от 0 до 2000 млн’1

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-85

0,005% ± 5% отн.

0,1% ±

5% отн.

0,19% ±

5% отн.

±5% отн.

ГГС исп.

ГГС-Р, ГГС-К с ГСО 10547-2014 SO2/N2 св. 0,4 до 1 %

Оксид азота (NO), от 0 до 250 млн’1

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-85

0,001% ±

5% отн.

0,0125% ± 5% отн.

0,0238% ± 5% отн.

±5% отн.

ГГС исп.

ГГС-Р, ГГС-К с ГСО 10546-2014NO/Nсв. 0,05% до 0,1%

Оксид азота (NO), от 0 до 2000 млн’1

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-85

0,01% ±

5% отн.

0,1% ±

5% отн.

0,19% ± 5% отн.

±5% отн.

ГГС (исп. ГГС-Р, ГГС-К) с ГСО 10547-2014 NO/N2 св. 0,4 до 1%

Диоксид азота

(NO2), от 0 до 30

млн'1

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-85

l-lO’Voi

5% отн.

is-io^/o ± 5% отн.

гв-ю^/о

± 5% отн.

±7% отн.

ГГС (исп.

ГГС-Т, ГГС-

К) с ИМ no2 ИМ01-0-Г1,

ИМ01-0-Г2

Диоксид азота (NO2), от 0 до 2000 млн’1

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-85

0,01% ±

5% отн.

0,1% ±

5% отн.

0,19% ±

5% отн.

±5% отн.

ГГС (исп. ГГС-Р, ГГС-К) с ГСО 10547-2014 NO2/N2 св. 0,4 до 1%

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Водород (Нг), от 0 до 2%

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

1,0% ± 5% отн.

1,9% ± 5% отн.

±1% отн.

ГСО 10531-

2014

Нг/воздух

Водород (Н2), от 0 до 1000 млн'1

ПНГ-

воздух

Марка Б по ТУ 6-21-5-85

0,05% ± 10% отн.

0,09% ± 10% отн.

±5% отн.

ГСО 10532-2014 Нг/воздух

Фтор (F2), от 0 до 1 млн’1 включ.

ПНГ-

воздух

-

Марка А по

ТУ 6-21-5-85

0,5-10'4% ± 5% отн.

0,9-104%

± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 F2/N2 св. 2-10'

3 до 0,1%

Арсин (ASH3), от 0 до 1 млн'1

ПНГ-

воздух

-

Марка А по

ТУ 6-21-5-85

0,5-10’4% ± 5% отн.

О^-Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 ASH3/N2 св. 2-10'3 до 0,1%

Фосфин (РНз), от 0 до 5 млн'1

ПНГ-

воздух

-

Марка А по

ТУ 6-21-5-85

0,3 10'4% ± 5% отн.

2,5 Ю^/о ± 5% отн.

4,5 104% ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014

PH3/N2 св. 1-Ю'3 до 0,1%

Фосфин (РНз), от 0 до 1000 млн'1

ПНГ-

воздух

-

Марка Б по

ТУ 6-21-5-85

0,3 10'3% ± 5% отн.

0,05% ± 5% отн.

0,095% ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10547-2014 PH3/N2 св. 0,2 до 1%

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Моносилан (SiHt), от 0 до 50 млн'1

ПНГ-

воздух

-

Марка Б по

ТУ 6-21-5-85

5 1о4

5% отн.

25 Ю^/о ± 5% отн.

45 Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-

Р) с ГСО 10546-2014

SiHLj/Ni св. 1-Ю’3 до 0,1%

Хлороводород

(НС1), от 0 до 20

млн'1

ПНГ-

воздух

-

Марка А по ТУ 6-21-5-85

2 10"*% ± 5% отн.

10 Ю^/о ± 5% отн.

19 lO'Vo ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-

Т) с ИМ 107-М-Д, ИМ 108-

М-Е

Фтороводород (HF), от 0 до 10 млн'1

ПНГ-воздух

-

Марка А по

ТУ 6-21-5-85

2 10 4% ±

5% отн.

5 lO^/oi 5% отн.

9,5 Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т)сИМ129-О-Г1,ИМ130-

М-А2

Фосген (COCh), от 0 до 1 млн'1

ПНГ-

воздух

-

Марка А по

ТУ 6-21-5-85

0,5 Ю^/о ± 5% отн.

0,9 Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 св. 1 -10'3%

Метилмеркаптан

(CH3SH), от Одо 10 млн'1

ПНГ-

воздух

-

Марка А по

ТУ 6-21-5-85

5 lO^/oi 5% отн.

9 lO^/oi 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ38-М-А2, ИМ39-М-Б

Озон (Оз), от 0 до 1 млн'1

«Нулевой газ»

0,13 Ю^/о ± 5% отн.

«250 мгк/м3»

0,23 НО^/о ± 5% отн.

«450 мгк/м3»

±5% отн.

Г енератор озона ГС-024

Бром (Вгг), от 0 до 5 млн'1

ПНГ-

воздух

-

Марка Б по

ТУ 6-21-5-85

1 lO^/oi 5% отн.

2,5 10'4% ± 5% отн.

4,5 Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т)сИМ ИМ159-М-А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Формальдегид

(СН2О), отО до 10

млн'1

ПНГ-

воздух

-

Марка Б по

ТУ 6-21-5-85

1 10'4%± 5% отн.

5 10'4%± 5% отн.

9,5 Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т)сИМ ИМ94-М-А2

Этилмеркаптан

(C2H5SH), от 0 до 14 млн'1

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

7 lO^/oi 5% отн.

12 Ю^/о ± 5% отн.

±7% отн.

ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ07-М-А2

Этилен (С2Н4), от 0 до 100 млн'1

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,001% ± 5% отн.

0,005% ± 5% отн.

0,0095% ± 5% отн.

±5% отн.

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014

С2Н4/воздух св. 0,01 до

0,1%

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 2) ГГС (исп. ГГС-К, ГГС-Р, ГГС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-К, ГГС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков.

Газ-разбавитель для ГГС в соответствии с указанной в таблице ГС № 1.

  • 3) Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08.

  • 4) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 5) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

Таблица А.2 - Характеристики ГС, используемых при поверке газоанализатора «Микросенс М3 (PID)» по измерительным каналам с оптическими датчиками на горючие газы и диоксид углерода

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Диоксид углерода (СОг), от 0 до 1,5%

азот

О.ч., сорт 1,2 по ГОСТ 9293-74

0,75% ± 5% отн.

±3% отн.

ГСО 10532-2014(CO2/N2 или воздух)

1,43% ± 5% отн.

±2,5% отн.

ГСО 10531-

2014 (CO2/N2 или воздух)

Диоксид углерода (СО2), от 0 до 2,5%

азот

О.ч., сорт 1, 2 по ГОСТ 9293-74

1,25% ± 5% отн.

2,38% ± 5% отн.

±2,5% отн.

ГСО 10532-2014 (CO2/N2 или воздух)

Диоксид углерода (СО2), от 0 до 5%

азот

О.ч., сорт 1, 2 по ГОСТ 9293-74

2,5% ± 5% отн.

4,75% ± 5% отн.

±2,5% отн.

ГСО 10532-

2014 (CO2/N2 или воздух)

Пропан (СзНа), от 0 до 100% НКПР (от 0 до 1,7%)

азот

О.ч., сорт 1,2 по ГОСТ 9293-74

0,85% ± 7% отн.

±2% отн.

ГСО 10540-

2014

1,62% ± 5% отн.

±1,5% отн.

ГСО 10540-

2014

Метан (СН4), от 0 до

100%

азот

О.ч., сорт 1,2 по ГОСТ 9293-74

2% ± 5%

отн.

±1% отн.

ГСО 10531-

2014

50% ± 5%

отн.

±1% отн.

ГСО 10532-

2014

95% ±

0,5% отн.

±0,2% отн.

ГСО 10532-

2014

Метан (СН4), от 0 до 100% НКПР (от Одо 4,4%)

азот

О.ч., сорт 1, 2 по ГОСТ 9293-74

2,2% ± 5% отн.

2,2% ± 5% отн.

±2,5% отн.

ГСО 10532-

2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Этан (СгНб), от 0 до 100%НКПР (от Одо 2,4%)

азот

О.ч., сорт 1,2 по ГОСТ 9293-74

1,2% ± 7% отн.

2,3% ± 7% отн.

±3% отн.

ГСО 10541-

2014

н-Гексан (СвНц), от 0 до 100% НКПР (от Одо 1%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,5 ± 7% отн.

0,9 ± 7% отн.

±4% отн.

ГСО 10541-

2014

н-Бутан (С4Н10), от 0 до 100% НКПР (от 0 до 1,4%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,7 ± 7% отн.

±4% отн.

ГСО 10541-

2014

1,26 ±7%

отн.

±3% отн.

Изобутан (С4Н10), от 0 до 100% НКПР (, от 0 до 1,3%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,65 ± 7% отн.

±4% отн.

ГСО 10541-

2014

1,17 ±7% отн.

±3% отн.

Пентан (CsH]2), от 0 до 100% НКПР (от 0 до 1,1%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,55 ± 7%

отн.

0,99 ± 7% отн.

±4% отн.

ГСО 10541-

2014

Пропилен (СзНб), от Одо 100% НКПР (от 0 до 2,0%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,0 ±7%

отн.

±4% отн.

ГСО 10541-

2014

1,8 ±7% отн.

±3% отн.

Метанол (СН3ОН), от 0 до 50% НКПР (от 0 до 3%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,5% ± 5% отн.

2,85% ± 5% отн.

±2,5% отн.

ГСО 10540-

2014

Толуол (метилбензол, CyHg) , от 0 до 50% НКПР (от 0 до 0,5%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,25% ± 7% отн.

0,47% ± 7% отн.

±4% отн.

ГСО 10541-

2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Этиленоксид (С2Н4О), от 0 до 50% НКПР (от 0 до 1,3%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,65% ± 7% отн.

±3% отн.

ГСО 10535-

2014

1,24% ± 7% отн.

±2,5% отн.

ГСО 10535-

2014

Бензол (СбНб), от 0 до 100% НКПР (от 0 до 1,2%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,6 ± 7% отн.

±4% отн.

ГСО 10541-

2014

1,08 ±7% отн.

±3% отн.

Ацетон ((СН3)2СО), от 0 до 50% НКПР (от 0 до 1,25%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,63% ± 7% отн.

±3% отн.

ГСО 10535-

2014

1,19% ± 7% отн.

±2,5% отн.

ГСО 10535-

2014

Этилен (С2Н4), от 0 до 50% НКПР (от 0 до 1,15%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,58 ± 7%

отн.

±3% отн.

ГСО 10544-

2014

1,1 ±7% отн.

±2,5% отн.

ГСО 10544-

2014

н-Октан (CgHig), от

0 до 50% НКПР (от 0 до 0,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,2 ± 7% отн.

0,38 ± 7% отн.

±4% отн.

ГСО 10541-

2014

Этанол (С2Н5ОН), от 0 до 50% НКПР (от 0 до 1,55)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,775% ± 10% отн.

1,395% ± 10% отн.

*

ГСО 10262-

2013 (пропан -азот)

Метилтретбутиловый эфир

(МТБЭ, СНЗСО(СНЗ)З), отО до 50% НКПР (от 0 до 0,75%)

ПНГ-воздух

Марка Б по

ТУ 6-21-5-85

0,375% ± 10% отн.

0,675% ± 10% отн.

*

ГСО 10262-

2013 (пропан -азот)

н-Гептан (С?Н]6), от Одо 100% НКПР (от 0 до 1,1 %)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,55%  ±

7% отн.

0,99%  ±

7% отн.

± 2% отн.

ГСО 10540-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Нонан (С9Н20), от 0 до 50% НКПР (отО до 0,35%)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,175% ± 10% отн.

0,315% ± 10% отн.

± 2% отн.

ГСО 10540-

2014 (Пропан (С3Н8) -азот)

Декан (CioH22), от 0 до 50% НКПР (от 0 до 0,35%)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,175% ± 10% отн.

0,315% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Стирол (С8Н8), от 0 до 100% НКПР (отО до 1,1%)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,55%  ±

10% отн.

0,99%  ±

10% отн.

± 2% отн.

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Этилацетат (СН3СООСН2СН3), от 0 до 50% НКПР (от 0 до 1,1%)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,55%  ±

10% отн.

1,0% ± 10% отн.

± 2% отн.

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Бензин автомобильный по ГОСТ Р 51313-99 от 0 до 50% НКПР

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

25% НКПР ± 10% отн.

45% НКПР ± 10% отн.

± 2% НКПР

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Топливо дизельное по ГОСТ 305-2013 от 0 до 50% НКПР

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

25%

НКПР ± 10% отн.

45% НКПР ± 10% отн.

± 2% НКПР

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Керосин по ГОСТ Р 52050-2006 от 0 до 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

25%

НКПР ± 10% отн.

45% НКПР ± 10% отн.

± 2% НКПР

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Уайт-спирит по ГОСТ 3134-78 отО до 50% НКПР

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

25% НКПР ± 10% отн.

45% НКПР ± 10% отн.

± 2% НКПР

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Топливо для реактивных двигателей по ГОСТ 10227-86 от 0 до 50% НКПР

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

25% НКПР ± 10% отн.

45%

НКПР ± 10% отн.

± 2% НКПР

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Бензин авиационный по ГОСТ 1012-72 от

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

Определяемый компонент, диапазон измерений объемной доли определяемого компонента 0 до 50% НКПР

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

25% НКПР ± 10% отн.

45% НКПР ± 10% отн.

± 2% НКПР

ГСО 10540-2014 (Пропан (С3Н8) -азот)

Бензин неэтилированный по ГОСТ Р 51866-2002 от 0 до 50% НКПР

пнг-

воздух

-

Марка Б по ТУ 6-21-5-85

25%

НКПР ± 10% отн.

45% НКПР ± 10% отн.

± 2% НКПР

ГСО 10262-2013 (Пропан (С3Н8) -азот)

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 2) ГГС (исп. ГГС-К, ГГС-Р, ГГС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-К, ГГС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков. Газ-разбавитель для ГГС в соответствии с указанной в таблице ГС № 1.

  • 3) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 4) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 5) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 6) Допускается замена при проведении поверки ПНГ - воздух на азот о.ч. сорт 2 и наоборот, а также использование газовых смесей состава «определяемый компонент - воздух».

Таблица А.З - Характеристики ГС, используемых при поверке газоанализатора «Микросенс М3 (PID)» по измерительным каналам с фотоионизационными датчиками

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру,

ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Бензол (С6Н6), от 0 до 20 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,5 млн'1

± 10%

10 млн’1 ±

10%

17 млн'1 ±

10%

±7% отн

ГГС (исп. ггс-к, ггс-

Р) с ГСО

10367-2013

Уксусная кислота (С2Н4О2), от 0 до 100 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн’1

±15%

10 млн’1 ±15%

17 млн'1 ±

15%

±7% отн

ГГС (исп. ГГС-К, ггс-Р) с ИМ 104-М-А2

2-метилпропен (изобутилен) [i-С4Н8] от 0 до 40 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,6 млн’1

± 10%

20 млн’1 ±

10%

37 млн'1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ггс-Р) с ГСО 10539-2014

Метилбензол

(толуол) [С7Н81 от 0 до 20 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,6 млн’1

± 10%

10 млн’1 ±

10%

17 млн'1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ггс-Р) с ГСО 10539-2014

о-ксилол (диметилбензол) [С6Н4(СНЗ)2] от 0 до 20 млн’1

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,6 млн'1

± 15%

10 млн’1 ±

15%

17 млн'1 ±

15%

±7% отн

ГГС (исп. ГГС-К, ггс-Р) с имзо-м-А2

Арсин (AsH3), от 0 до 1,5 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0.03 млн’1

± 10%

0,7 млн'1

± 10%

1,2 млн'1 ± 10%

±7% отн

ГГС (исп. ГГС-К, ггс-Р) с ГСО 10545-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Фосфин (РНЗ), от 0 до 1,5 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0.03 млн’1 ± 10%

0,7 млн’1

± 10%

1,2 млн’1 ± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10545-2014

Нафталин (С10Н8), от 0 до 16 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,6 млн’1

± 15%

8 млн’1 ±

15%

13 млн’1 ±

15%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ИМ97-0-А2

Трихлорэтилен

(С2НС13), от 0 до 24 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,6 млн’1

±15%

12 млн’1 ±15%

20 млн’1 ±

15%

±7% отн

ГГС (исп.

ГГС-К, ГГС-Р) с ИМ47-О-А2

Этан (СгНб), от 0 до

560 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

260 млн’1

± 10%

500 млн’1 ± 10%

±7% отн

ГГС    (исп.

ГГС-К, ГГС-Р) с ГСО 10243-2013

Пропан (СзНз), от 0 до 999 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1

± 10%

900 млн’1

± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10262-2013 (пропан -азот)

н-Гексан (СбНи), от 0 до 300 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

150 млн’1

± 10%

270 млн’1 ± 10%

±7% отн

ГГС    (исп.

ГГС-К, ГГС-Р) с ГСО 10334-2013

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

н-Бутан (С4Н10), от 0 до 999 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн'1

± 10%

900 млн'1

± 10%

±7% отн

ГГС     (исп.

ГГС-К, ГГС-Р) с ГСО 10245-2013

Изобутан (С4Ню), от 0 до 999 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн'1 ±

10%

500 млн'1

± 10%

900 млн'1

± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10332-2013

Пентан (С5Н12), от 0 до 400 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн'1 ±

10%

200 млн'1

± 10%

370 млн'1

± 10%

±7% отн

ГГС     (исп.

ГГС-К, ГГС-Р) с ГСО 10364-2013

Пропилен (СзНб), от 0 до 999 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн'1 ±

10%

500 млн'1

± 10%

900 млн'1

± 10%

±7% отн

ГГС    (исп.

ГГС-К, ГГС-Р) с ГСО 10249-2013

Метанол (СН3ОН), от 0 до 99 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ

9293-74

1,5 млн'1

± 10%

50 млн'1 ±

10%

90 млн'1 ±

10%

±7% отн

ГГС     (исп.

ГГС-К, ГГС-Р) с ГСО 10540-2014

Этиленоксид

(С2Н4О), от 0 до 99 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн'1

± 10%

50 млн'1 ±

10%

90 млн'1 ±

10%

±7% отн

ГСО 10383-

2013

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Ацетон ((СНз)гСО), от 0 до 999мл н’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1

± 10%

900 млн’1

± 10%

±7% отн

ГГС     (исп.

ГГС-К, ГГС-Р) с ГСО 10385-2013

Этилен (С2Н4), от 0 до 999млн-1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1

± 10%

900 млн’1

± 10%

±7% отн

ГГС     (исп.

ГГС-К, ГГС-Р) с ГСО 10247-2013

Октан (CgHig), от 0 до 999 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1

± 10%

900 млн’1

± 10%

±7% отн

ГГС     (исп.

ГГС-К, ггс-Р) с ГСО 10540-2014

Фенол (СбН5ОН), от 0 до 1 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,03 млн’1 ± 15%

0,5 млн’1

± 15%

0,9 млн’1

± 15%

±7% отн

ГГС (исп.

ГГС-К, ГГС-

Р) с ИМ89-М-

А2

н-Гептан (С7Н16), от 0 до 999мл н’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1

± 10%

900 млн’1

± 10%

±7% отн

ГГС     (исп.

ГГС-К, ГГС-Р) с ГСО 10540-2014

Этилацетат

(С4Н8О2), от 0 до 1 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,03 млн'1

± 15%

0,5 млн’1

± 15%

0,9 млн’1

± 15%

±7% отн

ГГС (исп.

ГГС-К, ГГС-

Р) с ИМ64-М-

А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Бензин автомобильный (по изобутилену), от 0 до 999 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1 ± 10%

900 млн’1

± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10539-2014

Топливо дизельное (по изобутилену), от 0 до 999 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1 ± 10%

900 млн’1

± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10539-2014

Керосин(по изобутилену), от 0 до 999 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1 ± 10%

900 млн’1

± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10539-2014

Уайт-спирит (по изобутилену), от 0 до 999 млн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

5 млн’1 ±

10%

500 млн’1 ± 10%

900 млн’1

± 10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10539-2014

п-бутанол (С4Н9ОН), от 0 до 10 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн’1

± 10%

5 млн’1 ±

10%

9 млн’1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ГГС-

Р) с ГСО 10524-2014

Пропанол (СЗН7ОН), от 0 до 10 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн’1

± 10%

5 млн’1 ±

10%

9 млн’1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10524-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Этилбензол (С8Н10), от 0 до 50 млн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,5 млн'1

± 10%

25 млн'1 ±

10%

45 млн'1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ГГС-

Р) с ГСО 10524-2014

Стирол (С8Н8), от 0 до Юмлн’1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн'1

± 10%

5 млн'1 ±

10%

9 млн’1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10539-2014

Оксид азота (NO), от 0 до Юмлн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн'1

± 10%

5 млн'1 ±

10%

9 млн'1 ±

10%

±7% отн

ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10323-2013 (оксид азота -азот)

Метилмеркаптан (CH3SH), от Одо Юмлн'1

азот

О.ч., сорт 1,

2-й по ГОСТ 9293-74

0,3 млн'1

± 10%

5 млн'1 ±

10%

9 млн’1 ±

10%

±7% отн

ГГС (исп.

ГГС-К, ГГС-

Р) с ИМ38-М-

А2

Примечания:

  • 1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/мЗ. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/мЗ, выполняется автоматически для условий 20 оС и 760 мм рт. ст.

  • 2) Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.

  • 3) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 2) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 3) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 4) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 5) Допускается замена при проведении поверки ПНГ - воздух на азот о.ч. сорт 2 и наоборот, а также использование газовых смесей состава «определяемый компонент - воздух».

Приложение Б

(обязательное)

Схема подачи ГС на газоанализаторы портативные «Микросенс М3 (PID)»

Рисунок Б.1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора

1 - источник ГС (баллон, ГГС или др.); 2 - редуктор баллонный (используется при подаче смеси от баллона с ГС); 3 - вентиль точной регулировки (используется при подаче смеси от баллона с ГС); 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - газоанализатор.

Приложение В

(обязательное) Метрологические характеристики газоанализаторов «Микросенс М3 (PID)» Таблица В1 - Основные метрологические характеристики газоанализаторов.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 11 погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То.9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

Электрохимические датчики

Кислород (Ог)

От 0 до 30%

±0,5%

-

0,1%

20

Оксид углерода (СО)

От 0 до 500 млн’1

От 0 до 40 млн1 включ.

±4 млн"1

-

1 МЛН’1

30

Св. 40 до 500 млн’1

-

±10%

От 0 до 2000 млн1

От 0 до 40 млн1 включ.

±4 млн1

-

1 МЛН'1

30

Св. 40 до 2000 млн"1 включ.

-

±10%

Сероводород (H2S)

От Одо 100 млн-1

От 0 до 7,5 млн’1 включ.

±1,5 млн1

-

0,1 млн’1

30

Св. 7,5 до 100 млн1

-

±20%

От 0 до 1000 млн’12)

От 0 до 15 млн1 включ.

±3 млн1

-

1 МЛН’1

25

Св. 15 до 1000 млн’1

-

±20%

Хлор(СЪ)

От 0 до 10 млн’12)

От 0 до 1 млн’1 включ.

±0,2 млн’1

-

0,1 млн1

60

Св. 1 до 10 млн'1

-

±20%

От 0 до 50 млн"12)

От 0 до 2 млн1 включ.

±0,4 млн"1

-

0,1 млн’1

120

Св. 2 до 50 млн"1

-

±20%

От 0 до 200 млн12)

От 0 до 2 млн1 включ.

±0,4 млн’1

-

0,1 млн 1

30

Св. 2 до 200 млн1

-

±20%

Цианистый водород (HCN)

От 0 до 30 млн12)

От 0 до 10 млн1 включ.

±2 млн’1

-

1 МЛН’1

70

Св. 10 до 30 млн’1

-

±20%

От 0 до 50 млн’12)

От 0 до 5 млн’1 включ.

±2 млн’1

-

1 МЛН’1

120

Св. 5 до 50 млн’1

-

±20%

Аммиак (NH3)

ОтО до 100 млн’1

От 0 до 10 млн'1 включ.

±2 млн’1

-

1 МЛН’1

40

Св. 10 до 100 млн’1

-

20%

От 0 до 300 млн’1

От 0 до 20 млн’1 включ.

±4 млн1

-

1 МЛН’1

40

Св. 20 до 300 млн’1

-

±20%

От 0 до 1000 млн’12)

От 0 до 30 млн1 включ.

±6 МЛН’1

-

1 МЛН’1

60

Св. 30 до 1000 млн1

-

±20%

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной ’> погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То.9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

Диоксид серы (SO2)

От 0 до 20 млн-1

От 0 до 2,5 млн1 включ.

±0,5 млн1

-

0,1 млн1

30

Св. 2,5 до 20 млн'1

-

±20%

От 0 до 2000 млн12)

От 0 до 50 млн1 включ.

±10 млн1

-

1 МЛН'1

60

Св. 50 до 2000 млн-1 включ.

-

±20%

Оксид азота (NO)

От 0 до 250 млн-12)

От 0 до 10 млн1 включ.

±2 млн'1

-

1 МЛН'1

40

Св. 10 до 250 млн"1

-

±20%

От 0 до 2000 млн-12)

От 0 до 100 млн'1 включ.

±20 млн1

-

1 МЛН'1

60

Св. 100 до 2000 млн'1 включ.

-

±20%

Диоксид азота (NO2)

От 0 до 30 млн1

От 0 до 1 МЛН'1 включ.

±0,2 млн'1

-

0,1 млн'1

30

Св. 1 до 30 млн'1

-

±20%

От 0 до 2000 млн-1

От 0 до 100 млн'1 включ.

±20 млн-1

-

1 млн'1

60

Св. 100 до 2000 млн1 включ.

-

±20%

Водород (Нг)

От 0 до 2% 21

От 0 до 2%

±0,1%

-

0,01%

60

От 0 до 1000 млн'12)

От 0 до 1000 млн-1

±20 млн'1

-

1 млн'1

70

Фтор (F2)

От 0 до 1 млн-12)

От 0 до 1 млн-1 включ.

±0,04 млн'1

-

0,01 млн1

80

Арсин(АзНз)

От 0 до 1 млн-121

От 0 до 1 млн-1

±0,06 млн'1

-

0,01 млн1

30

Фосфин (РНз)

От 0 до 5 млн'12)

От 0 до 0,3 млн1 включ.

±0,06 млн-1

-

0,01 млн-1

30

Св. 0,3 до 5 млн-1

±20%

От 0 до 1000 млн-12)

От 0 до 10 млн1 включ.

±2 млн'1

-

1 МЛН'1

60

Св. 10 до 1000 млн'1

-

±20%

1 млн'1

Моносилан (SitU)

От 0 до 50 млн-1 2>

От 0 до 5 млн1 включ.

±1 МЛН'1

-

0,1 млн'1

60

Св. 5 до 50 млн'1

-

±20%

Хлороводород (НС1)

От 0 до 20 млн-1 21

От 0 до 2 млн"1 включ.

±0,4 млн-1

0,1 млн'1

60

Св. 2 до 20 млн'1

±20%

Фтороводород (HF)

От 0 до 10 млн-1

От 0 до 2 млн'1 включ.

±0,4 млн1

0,1 млн'1

90

Св. 2 до 10 млн-1

-

±20%

Карбонилхлорид (СОС12)

От 0 до 1 млн-1 2)

От 0 до 1 млн-1

±0,15 млн1

-

0,01 млн'1

120

Метилмеркаптан (CH3SH)

От 0 до 10 млн-1 2)

От 0 до 10 млн1

±2 млн'1

-

0,1 млн'1

40

Озон (Оз)

От 0 до 0,25млн'’2)

От 0 до 0,25млн !

±0,04 млн-1

-

0,01 млн'1

60

Бром (Вгг)

От 0 до 5 млн-1

От 0 до 1 МЛН'1 включ.

±0,2 млн'1

-

0,1 млн'1

50

Св. 1 до 5 млн'1

-

±20%

Формальдегид (СНгО)

От 0 до 10 млн-1

От 0 до 1 млн'1 включ.

±0,2 млн*1

-

0,1 млн'1

80

Св. 1 до 10 млн1

-

±20%

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной ** погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То.9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

Этилмеркаптан (C2H5SH)

От 0 до 14 млн-1 2)

От 0 до 14 млн'1

±0,4 млн'1

-

0,1 млн1

90

Этилен (С2Н4)

От 0 до 10 млн1 включ.

±2 млн'1

-

1 МЛН'1

60

От 0 до 100 млн'1

Св. 10 до 100 млн'1

-

±20%

Оптические датчики

Диоксид углерода (СО2)

От 0 до 1,5%

От 0 до 1,5%

±0,1%

-

0,01%

30

От 0 до 2,5%

От 0 до 2,0% включ.

±0,1%

-

0,01%

30

Св. 2,0 до 2,5%

-

5%

От 0 до 5%

От 0 до 2,0% включ.

±0,1%

-

0,01

30

Св. 2,0 до 5%

-

5%

Пропан (СзНв)

От 0 до 100% НКПР (от 0 до 1,7%3>)

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

30

Св.60 до 100% НКПР

-

±5%

Метан (СН4)

От 0 до 100%

От 0 до 2% включ.

±0,1%

-

0,01

20

Св. 2 до 100%

-

±5%

От 0 до 100% НКПР (от 0 до 4,4%3))

От 0 до 60% НКПР включ.

±0,13% (±3% НКПР)

-

1%НКПР

20

Св. 60 до 100% НКПР

-

±5%

Этан (СгНб)

От 0 до 100% НКПР (от 0 до 2,4%3>)

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

20

Св. 60 до 100% НКПР

-

±5%

H-Гексан (СбНм)

От 0 до 100% НКПР

(от 0 до 1,0%3))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

H-Бутан (С4Н10)

От 0 до 100% НКПР

(от 0 до 1,43))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 11 погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То.9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

Изобутан (С4Н10)

От Одо 100%НКПР

(от 0 до 1,3%3))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

Пентан (С5Н12)

От 0 до 100% НКПР (от 0 до 1,1 %3))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

Пропилен (СзНб)

От 0 до 100% НКПР (от 0 до 4,0%3))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

25

Св.60 до 100% НКПР

-

±5%

Метанол (СНзОН)

От 0 до 50% НКПР (от 0 до З%3))

±5% НКПР

-

1%НКПР

35

Толуол (метилбензол, С7Н8)

От 0 до 50% НКПР (от 0 до 0,5%3))

±5% НКПР

-

1%НКПР

35

Этиленоксид (С2Н4О)

От 0 до 50% НКПР (от 0 до 1,3%3))

±5% НКПР

-

1%НКПР

35

Бензол (СбН6)

От 0 до 100% НКПР

(от 0 до 1,2%3))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

Ацетон ((СНз)2СО)

От 0 до 50% НКПР (от 0 до 1,25% 3))

±5% НКПР

-

1%НКПР

35

Этилен (С2Н4)

От 0 до 100% НКПР (от 0 до 2,3%3))

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

25

Св.60 до 100% НКПР

-

±5%

Н-октан (CgHig)

От 0 до 50% НКПР (от 0 до 0,4%3))

±5% НКПР

-

1%НКПР

35

Этанол (С2Н5ОН)

От 0 до 50% НКПР (от 0 до 1,55%3))

±5% НКПР

-

1%НКПР

35

Метил-третбутиловый эфир (МТБЭ, СНзСО(СНз)з)

От 0 до 50% НКПР (от 0 до 0,75%3))

±5% НКПР

-

1%НКПР

35

н-Гептан (С7Н1б)

От 0 до 100% НКПР (от 0 до 1,1 %3>)

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

Нонан (С9Н20)

От 0 до 50% НКПР (от 0 до 0,35%3))

±5% НКПР

-

1%НКПР

35

Декан (С10Н22)

От 0 до 50% НКПР (от 0 до 0,35%3))

±5% НКПР

-

1%НКПР

35

Стирол (С8Н8)

От Одо 100% НКПР (отО до 1,1%3>)

От 0 до 60% НКПР включ.

±3% НКПР

-

1%НКПР

35

Св.60 до 100% НКПР

-

±5%

Этилацетат (СН3СООСН2СН3)

От 0 до 50% НКПР (от 0 до 1,1 %«)

±5% НКПР

-

1%НКПР

35

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 0 погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То,9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

Бензин автомобильный по ГОСТ Р 51313-99

От 0 до 50% НКПР

±5% НКПР

-

1%НКПР

35

Топливо дизельное по

ГОСТ 305-2013

От Одо 50% НКПР

±5% НКПР

-

1%НКПР

35

Керосин по ГОСТ Р 52050-2006

От 0 до 50% НКПР

±5% НКПР

-

1%НКПР

35

Уайт-спирит по ГОСТ 3134-78

От 0 до 50% НКПР

±5% НКПР

-

1%НКПР

35

Топливо для реактивных двигателей по ГОСТ 10227-86

От 0 до 50% НКПР

±5% НКПР

-

1%НКПР

35

Бензин авиационный поГОСТ 1012-72

От Одо 50% НКПР

±5% НКПР

-

1%НКПР

35

Бензин неэтилированный по ГОСТ Р 51866-2002

От 0 до 50% НКПР

±5% НКПР

-

1%НКПР

35

Фотоионизационные датчики

Бензол (СбНб)

от 0 до 20 млн'1

от 0 до 1 млн'1

±0,2 млн'1

0,1

25

св. 1 до 20 млн1

±20%

Уксусная кислота (С2Н4О2)

от 0 до 100 млн'1

от 0 до 0,5 млн"1

±0,1 млн'1

0,1

25

св. 0,5 до 20 млн’1

±20%

2-Метилпропен (изобутилен) [i-C4H8]

от 0 до 40 млн1

от 0 до 1 млн'1

±0,2 млн'1

0,1

25

св. 1 до 40 млн1

±20%

Метилбензол (толуол) [С7Н8]

от 0 до 20 млн'1

от 0 до 1 млн'1

±0,2 млн'1

0,1

25

от 1 до 20 млн'1

±20%

о-Ксилол

(диметилбензол)

[СбН4(СН3)2]

от 0 до 20 млн'1

от 0 до 1 МЛН"1

±0,2 млн'1

0,1

25

от 1 до 20 млн'1

±20%

Арсин (AsH3)

от 0 до 1,5 млн'1

отО до 0,1 млн'1

±0,02 млн'1

0,01

25

св. 0,1 до 1,5 млн'1

±20%

Фосфин (РНз)

отО до 1,5 млн'1

от 0 до ОЛмлн'1

±0,02 млн'1

0,01

25

св. 0,1 до 1,5 млн'1

±20%

Нафталин (СюН8)

от 0 до 16 млн'1

от 0 до 1 млн'1

±0,2 млн'1

0,1

25

СВ. 1 ДО 16 МЛН'1

±20%

Т рихлорэтилен (C2HCI3)

от 0 до 24 млн'1

от 0 до 1 млн'1

±0,2 млн'1

0,1

25

св. 1 до 24 млн'1

±20%

Этан (СгНб)

от 0 до 560 млн'1

отО до 10 млн'1

±2 млн'1

1

25

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 11 погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То.9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

св. 10 до 560 млн1

±20%

Пропан (СзНз)

от 0 до 999 млн1

отО до 10 млн'1

±2 млн'1

1

25

св. 10 до 999 млн'1

±20%

н-Гексан (СвНн)

от 0 до 300 млн-1

от 0 до 10 млн'1

±2 млн'1

1

25

св. 10 до 300 млн'1

±20%

н-Бутан (С4Н10)

от 0 до 999 млн'1

отО до 10 млн1

±2 млн1

1

25

св. 10 до 999 млн'1

±20%

Изобутан (С4Н10)

от 0 до 999 млн'1

от 0 до 10 млн1

±2 млн'1

1

25

св. 10 до 999 млн1

±20%

Пентан (С5Н12)

от 0 до 400 миг1

от 0 до 10 млн1

±2 млн'1

1

25

св. 10 до 400 млн'1

±20%

Пропилен (СзНб)

от 0 до 999 млн1

от 0 до 10 млн1

±2 млн'1

1

25

св. 10 до 999 млн'1

±20%

Метанол (СНзОН)

от 0 до 99 млн 1

от 0 до 3 млн'1

±0,6 млн'1

0,1

25

св. 3 до 99 млн'1

±20%

Этиленоксид (С2Н4О)

от 0 до 99 млн1

от 0 до 1 млн'1

±0,2 млн'1

0,1

25

св. 1 до 99 млн1

±20%

Ацетон ((СНзЬСО)

от 0 до 999МЛН"1

от 0 до 10 млн'1

±2 млн'1

1

25

св. 10 до 999 млн1

±20%

Этилен (С2Н4)

от 0 до 999м лн'1

отО до 10 млн1

±2 млн-1

1

25

св. 10 до 999 млн1

±20%

Октан (CgHis)

от 0 до 999 млн1

от 0 до 10 млн1

±2 млн'1

1

25

св. 10 до 999 млн-1

±20%

Фенол (С6Н5ОН)

от 0 до 1 МЛН'1

от 0 до 0,05 млн1

±0,01 млн1

0,001

25

св. 0,05 до 1 млн'1

±20%

н-Гептан (С7Н16)

от 0 до 999млн'1

отО до 10 млн1

±2 млн'1

1

25

св. 10 до 999 млн'1

±20%

Этилацетат (СЛзОг)

от 0 до 1 млн 1

от 0 до 0,05 млн1

±0,01 млн'1

0,001

25

св. 0,05 до 1 млн-1

±20%

Бензин автомобильный

от 0 до 999 млн 1

отО до 10 млн-1

±2 млн'1

1

25

(по изобутилену)

св. 10 до 999 млн'1

±20%

Топливо дизельное (по

от 0 до 999 млн1

отО до 10 млн-1

±2 млн'1

1

25

изобутилену)

св. 10 до 999 млн'1

±20%

Керосин (по

от 0 до 999 млн'1

от 0 до 10 млн'1

±2 млн'1

1

25

изобутилену)

св. 10 до 999 млн-1

±20%

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 0 погрешности

Наименьший разряд индикации дисплея газоанализатора

Предел допускаемого времени установления показаний То,9Д, с

абсолютной, объемная доля определяемого компонента

относитель ной

Уайт-спирит (по изобутилену)

от 0 до 999 млн-1

от 0 до 10 млн1

±2 млн'1

1

25

св. 10 до 999 млн'1

±20%

n-Бутанол (С4Н9ОН)

от 0 до 10 млн'1

от 0 до 1 МЛН'1

±0,2 млн'1

0,1

25

св. 1 до 10 МЛН'1

±20%

Пропанол (С3Н7ОН)

от 0 до 10 млн'1

от 0 до 1 МЛН'1

±0,2 млн'1

0,1

25

св. 1 до 10 МЛН'1

±20%

Этилбензол (СвНю)

от 0 до 50 млн1

ОТ 0 ДО 1 МЛН'1

±0,2 млн'1

0,1

25

св. 2 до 50 млн'1

±20%

Стирол (С8Н8)

от 0 до Юмлн'1

от 0 до 0,5 млн1

±0,1 млн'1

0,01

25

св. 0,5 до 10 млн'1

±20%

Оксид азота (NO)

от 0 до Юмлн'1

от 0 до 0,5 млн1

±0,1 млн'1

0,01

25

св. 0,5 до 10 млн1

±20%

Метилмеркаптан (CH3SH)

отО до Юмлн1

от 0 до 0,5 млн'1

±0,1 млн'1

0,01

25

св. 0,5 до 10 млн'1

±20%

Примечания:

В нормальных условиях эксплуатации

  • 2) Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.

  • 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
