Методика поверки «ГСИ. Преобразователи расхода ультразвуковые SonoSensor 30» (МП 2550-0302-2017)
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
УТВЕРЖДАЮ
ФГУП
![Методика поверки. ГСИ. Преобразователи расхода ультразвуковые SonoSensor 30. ОЕИ Аналитика](mp_html/58640526365128b8d317_files/58640526365128b8d317-1.jpg)
Пронин
2017 г.
г.
Государственная система обеспечения единства измерений
Преобразователи расхода ультразвуковые SonoSensor 30 МЕТОДИКА ПОВЕРКИ
МП 2550-0302-2017
Руководитель отдела
ФГУП «ВНИИМ им. Д.И. Менделеева»
![Методика поверки. ГСИ. Преобразователи расхода ультразвуковые SonoSensor 30. ОЕИ Аналитика](mp_html/58640526365128b8d317_files/58640526365128b8d317-2.jpg)
К.В. Понов
Санкт-Петербург
2017
СОДЕРЖАНИЕ
Стр.
-
7.4 Определение относительной погрешности преобразователя при измерении объема.. 6
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
1 ВведениеНастоящая методика распространяется на преобразователи расхода ультразвуковые SonoSensor 30 (далее -преобразователи), предназначенные для измерения объема воды.
Интервал между поверками - 4 года.
2 Операции поверки
Таблица 1
Наименование операции поверки |
Пункт методики поверки |
Внешний осмотр |
7.1 |
Опробование |
7.2 |
Проверка идентификационных данных программного обеспечения |
7.3 |
Определение относительной погрешности при измерении объема |
7.4 |
В случае несоответствия преобразователя требованиям какой-либо из операций поверки, преобразователь считается непригодным к эксплуатации, и дальнейшая поверка прекращается.
3 Средства поверки-
3.1 При проведении поверки применяют следующие средства измерений:
рабочий эталон 2 разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
-
3.2 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке.
-
3.3 Допускается использовать другие средства измерений, если они по своим характеристикам не хуже, указанных в п.3.1.
-
4.1 При поверке необходимо соблюдать требования, определяемые:
-межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016-2001. РД 153-34.0-03.150-00 (с изменениями 2003г.);
-правилами технической эксплуатации электроустановок потребителей;
-требованиями безопасности при эксплуатации установок, применяемых средств поверки и поверяемого с преобразователя, приведенными в эксплуатационной документации.
-
4.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».
-
4.3 К поверке допускаются лица, прошедшие специальную подготовку и имеющие удостоверение на право проведения поверки и эксплуатации поверочной установки, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правила техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.
-
5.1 При проведении поверки должны быть соблюдены следующие условия:
-
- температура окружающего воздуха, °C от + 15 до + 25;
-
- относительная влажность, % от 30 до 80;
-
- атмосферное давление, кПа от 84 до 106
-
5.2 Перед проведением поверки следует выполнить следующие подготовительные работы:
-
5.2.1 Эталонные СИ подготавливаются к работе в соответствии с их технической документацией.
-
5.2.2 Вибрация, тряска, удары, наклоны, влияющие на работу приборов, должны отсутствовать.
-
5.2.3 Преобразователь должен быть установлен в рабочее положение с соблюдением требований РЭ.
-
-
6.1 Подготовка к первичной поверке
-
6.1.1 Поверяемый преобразователь подготавливают к работе согласно руководству по эксплуатации.
-
6.1.2 Перед проведением операций поверки выполняют следующие подготовительные работы:
-
6.1.2.1 Для проведения первичной поверки определяют исходные данные и формируют выборку с учетом основных положений ГОСТ Р ИСО 2859-1-2007 "Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества".
-
-
Принимается приемлемый уровень качества AQL=2,5 (процент несоответствующих единиц продукции 2,5 %, вид несоответствия - превышение предела допускаемой
погрешности). В качестве основного выбирается нормальный контроль уровня S-3. Объем выборки устанавливается в соответствии с Таблицей 1.
В зависимости от объема партии представленных на поверку приборов определяется объем выборки, а также приемочное число Ас и браковочное число Re:
Таблица 1.
Объем партии, N |
Объем выборки, п |
Приемочное число Ас |
Браковочное число Re |
от 3 до 15 включ. |
2 |
0 |
1 |
от 16 до 50 включ. |
3 |
0 |
1 |
от 51 до 150 включ. |
5 |
0 |
1 |
от 151 до 500 включ. |
8 |
0 |
1 |
от 501 до 3200 включ. |
13 |
1 |
2 |
от 3201 до 10000 включ. |
20 |
1 |
2 |
В соответствии с ГОСТ 18321-73 "Статистический контроль качества. Методы случайного отбора выборок штучной продукции" формируют выборку из п приборов от объема N партии приборов, подлежащей выборочной поверке.
7. Проведение поверки-
7.1 Внешний осмотр.
При проведении внешнего осмотра устанавливают соответствие поверяемого преобразователя следующим требованиям:
-комплектность соответствует указанной в паспорте;
-паспорт оформлен правильно, в разделе изменений, если они имеются, сделаны соответствующие записи;
-заводской номер преобразователя соответствует номеру в паспорте;
-надписи и обозначения на узлах преобразователя - четкие и соответствуют требованиям технического описания;
-пломбировка не нарушена.
Преобразователь считают выдержавшим проверку, если он отвечает вышеперечисленным условиям.
-
7.2 Опробование.
-
7.2.1 Перед проведением опробования необходимо выполнить подготовительные операции:
-
- устанавливают преобразователь на эталонную установку с соблюдением требований по монтажу, приведенных в эксплуатационной документации преобразователя. Преобразователь должен быть установлен таким образом, чтобы направление потока воды через него совпадало с направлением стрелки, нанесенной на преобразователе.
-
- включают и выдерживают включенными преобразователь и применяемые средства поверки в соответствии с их эксплуатационной документацией.
-
- проверяют герметичность соединений преобразователя с трубопроводом. Проверку проводят путем создания давления воды в установке при открытом запорном устройстве перед преобразователем расхода и закрытом после него;
-
- пропускают воду через преобразователь при наибольшем поверочном расходе с целью удаления воздуха из установки.
7.2.2. Проводят опробование путем задания в пределах диапазона различных расходов воды в поверочной установке. При изменении расхода должна изменяться частота импульсов преобразователя. Убеждаются в работоспособности преобразователя и средств поверки по наличию регистрации ими импульсного сигнала преобразователя.
-
7.3. Проверка идентификационных данных программного обеспечения.
-
7.3.1 Проверка идентификационных данных программного обеспечения сводится к проверке номера версии встроенного ПО на соответствие с Таблицей 2. Версия ПО нанесена на корпус преобразователя (рисунок 1).
Зав. № 00054135 Год изг.: 2016 fflt©
Класс точности 2 Класс исполнения С Выходной сигнал: 0.5 л/имп.
Qp : 1,5 m3/h
Qs: 3,0 m3/h
5...130 °C
Qi: 0.015m3/h
Т:
I 15
![Методика поверки. ГСИ. Преобразователи расхода ультразвуковые SonoSensor 30. ОЕИ Аналитика](mp_html/58640526365128b8d317_files/58640526365128b8d317-3.jpg)
![Методика поверки. ГСИ. Преобразователи расхода ультразвуковые SonoSensor 30. ОЕИ Аналитика](mp_html/58640526365128b8d317_files/58640526365128b8d317-4.jpg)
Сделано в Литве
Рисунок 1
-
7.3.2 Преобразователь считается прошедшим проверку, если номер версии Г1О не ниже указанной в таблице 2.
Таблица 2.
Идентификационное наименование ПО |
QALCOSONIC FLOW 2 software/Sonosensor 30 |
Номер версии (идентификационный номер) ПО, не ниже |
1.00 |
-
7.4 Определение относительной погрешности преобразователя при измерении объема.
-
7.4.1 Определение относительной погрешности преобразователя при измерении объема производят проливным способом на трех поверочных расходах: qi (минимальный расход); 0,1 qp (номинальный расход), qp (номинальный расход). Точность задания расходов определяется: +10 % для qi; ±10 % для qp .
-

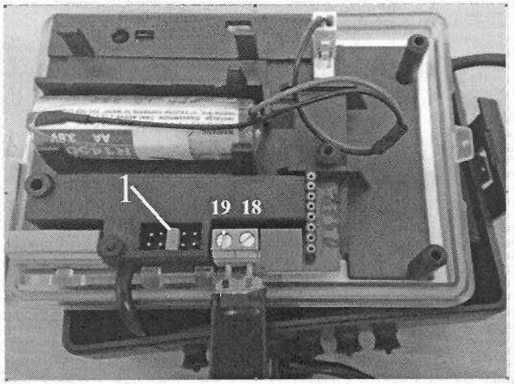

7.4.2 Преобразователь расхода переводят в режим "Поверка". Для этого необходимо открыть крышку электронного блока, на внутренней стороне прибора удалить пломбу изготовителя, закрывающую доступ к поверочным клеммам, установить клеммную колодку 1 в положение, как показано на рисунке 2. Подключить счетчик импульсов к клеммам 18, 19 выходного импульсного сигнала объемного расхода. Клемма 18 - импульсный объем, клемма 19 - общая земля.
Рисунок 2
-
7.4.3 Пропускают через преобразователь достаточный для проведения поверки объем воды, рекомендованное минимальное значение импульсов и время измерения представлено в Таблице 3.
Таблица 3.
Значение расхода, м3/ч |
Количество импульсов |
Время измерения Т, минут |
q> < q < 0,1 qP |
N>500 |
Т > 1 + 8 qi/q |
0,1 qP <q<qs |
N>1000 |
Т> 1 |
-
7.4.4 Объем воды V, измеренный поверяемым преобразователем вычисляется путем умножения значения импульса поверочного выходного сигнала преобразователя на измеренное количество импульсов. Значения импульсов поверочного выходного сигнала представлены в таблице 4.
Таблица 4.
Номинальный расход qp м3/ч |
Вес импульса дм3/имп. |
0,6 |
0,002 |
1,5 |
0,004 |
2,5 |
0,005 |
3,5 |
0,02 |
6 |
0,02 |
10 |
0,05 |
15 |
0,05 |
25 |
0,05 |
40 |
0,2 |
60 |
0,2 |
-
7.4.5 Относительная погрешность преобразователя при измерении объема водыбУ определяется сравнением результатов измерений одного и того же значения объема воды поверяемым преобразователем V и поверочной установкой Уэт:
(1)
Результат поверки считается положительным, если относительная погрешность при измерении объема не превышает величины б:
б = ± (2+0,02qp/q), (2)
где
qp - номинальный расход преобразователя , м3/ч; q - поверочный расход, м3/ч.
8 Оформление результатов поверки-
8.1 Результаты поверки оформляются протоколом по форме в соответствии с приложением 1 (первичная поверка с выборочным контролем) или приложением 2 (первичная поверка с индивидуальным контролем и периодическая поверка).
-
8.2 Анализ результатов поверки.
-
8.2.1 Анализ результатов при первичной поверке.
-
8.2.1.1 Если число несоответствующих единиц в выборке менее или равно приемочному числу Ас, результат поверки считают положительным и всю партию признают годной.
-
8.2.1.2 Если число несоответствующих единиц равно или превышает браковочное число Re, партию преобразователей признают негодной с позиций выборочного контроля и подвергают сплошной поверке.
-
8.2.1.3 Положительные результаты поверки преобразователя оформляют записью в паспорте, заверенной поверителем и удостоверенной знаком поверки, или выдают свидетельство о поверке установленного образца. Знак поверки также наносится на узел регулировки (см. п.8.3).
-
8.2.1.4 При отрицательных результатах поверки преобразователь бракуют с выдачей извещения о непригодности.
8.2.2 Анализ результатов при периодической поверке.
-
8.2.2.1 Положительные результаты поверки преобразователя оформляют записью в паспорте, заверенной поверителем и удостоверенной оттиском клейма, или выдают свидетельство о поверке установленного образца.
-
8.2.2.2 При отрицательных результатах поверки преобразователь бракуют с выдачей
извещения о непригодности.
-
8.3 Знак поверки наносится на Свидетельство регулировки (рисунок 3).
-I г2
о поверке или в паспорт преобразователя и на узел
![Методика поверки. ГСИ. Преобразователи расхода ультразвуковые SonoSensor 30. ОЕИ Аналитика](mp_html/58640526365128b8d317_files/58640526365128b8d317-6.jpg)

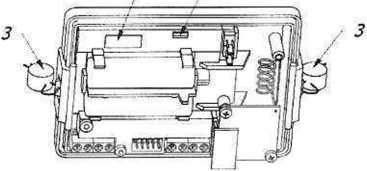

1. Место для нанесения знака поверки (в виде пломбы поверителя) на узел регулировки
Рисунок 3-Место нанесения знака поверки
Приложение 1
Протокол первичной поверки при проведении выборочной поверки (рекомендованная форма)
ПРОТОКОЛ ПЕРВИЧНОЙ ПОВЕРКИ преобразователей расхода ультразвуковых SonoSensor 30 с выборочным контролем
МП 2550-0302-2017
Диаметр условного прохода, __________
Размер партии:_____шт.
Объем выборки____шт.
Принадлежат________
Средства поверки:__________________________
Условия проведения поверки:
Температура окружающего воздуха, °C = _____________
Атмосферное давление, кПа = _____________
Относительная влажность, % = _____________
7.1 Внешний осмотр
№ п/п |
Заводской номер |
Заключение |
1 |
годен / не годен | |
2 |
годен / не годен | |
3 |
годен / не годен |
7.2 Опробование
№ п/п |
Заводской номер |
Заключение |
1 |
годен / не годен | |
2 |
годен / не годен | |
3 |
годен / не годен |
7.3 Проверка идентификационных данных программного обеспечения
№ п/п |
Заводской номер |
Номер версии ПО |
Заключение |
1 |
годен / не годен | ||
2 |
годен / не годен | ||
3 |
годен / не годен |
7.4 Определение относительной погрешности преобразователя при измерении объема
Заводско й номер |
Расход |
Bee импульса дм3/импу лье |
Ризы, м3/ч |
м3/ч |
V -V 8V= юм ’-100, V, % |
Допуск, % |
Заключение |
Qmax(qs) | |||||||
Qn(qp) |
годен / не годен | ||||||
Qmin(qi) | |||||||
Qmax(qs) | |||||||
Qn(qp) |
годен / не годен | ||||||
Qmin(qi) | |||||||
Qmax(qs) | |||||||
Qn(qp) |
годен / не годен | ||||||
Qmin(qi) |
где
qr - номинальный расход преобразователя расхода, м3/ч; q - поверочный расход, м3/ч.
Обобщение данных по выборочной поверке:По результатам поверки число дефектных единиц в выборке составило_____hit., что
не превышает приемочное число Ас либо равно либо превышает браковочное число Re.
(выбрать нужное).
Заключение по результатам поверки партии:(Если число дефектных единиц в выборке меньше/равно приемочному числу):
По результатам выборочного контроля партия преобразователей в количестве ____ шт.
заводские номера________________________________________________признана годной.
(Если число дефектных единиц в выборке болъше/равно браковочному числу):
Все преобразователи расхода из данной партии подлежат индивидуальной поверке в соответствии с требованиями Раздела 7 методики поверки.
Дата поверки "____" ___________________20___г.
Поверитель_______________________/____________________/ (подпись)
(Ф.И.О.)
Приложение 2
ПРОТОКОЛ ПЕРВИЧНОЙ / ПЕРИОДИЧЕСКОЙ ПОВЕРКИ (выбрать нужное) преобразователя расхода ультразвукового SonoSensor 30
МП 2550-0302-2017
Диаметр условного прохода__________
Заводской номер________________
Принадлежит________
Средства поверки:__________________________
Условия проведения поверки:
Температура окружающего воздуха, °C = _____________
Атмосферное давление, кПа = _____________
Относительная влажность, % = _____________
-
7.1 Внешний осмотр
Соответствует Не соответствует
(лишнее зачеркнуть)
-
7.2 Опробование
Соответствует Не соответствует
(лишнее зачеркнуть)
-
7.3 Проверка идентификационных данных программного обеспечения
Номер версии ПО__________________________________
Соответствует Не соответствует
(лишнее зачеркнуть)
ПА Определение относительной погрешности преобразователя при измерении объема
Вес импульса,___дм3/импульс
Определение относительной погрешности преобразователей при измерении расхода
Вес импульса, дм3/импульс |
Иизм, м3/ч |
Уз, м3/ч |
V -V 3V= изм 3 -100. к % |
Допуск, % |
Заключение |
годен / не годен | |||||
По результатам поверки преобразователь ультразвуковой SonoSensor 30
признан годным_________не годным
(лишнее зачеркнуть)
Дата поверки "____" __________________20___г.
Поверитель________________________/_____________________/
(подпись)
(Ф.И.О.)
