Методика поверки «Преобразователи измерительные постоянного тока типа Е856 , напряжения постоянного тока типа Е857» (Код не указан!)

УТВЕРВДАЮ

инженер БелЦСМ .А.Жагора I9S^ г.

V fb U

(.0 «

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Преобразователи измерительные постоянного тока типа Е8Ьб, напряжения постоянного тока типа Е857

^’^етоды и средства поверки

^iep ВЗЗП

Миронов

1983 г.

Настоящие "Методические указания" распространяются на преобразователи измерительные постоянного тока типа Е85^, напряжения постоянного тока типа Е857 ( в дальнейшем ИН) и устанавливают методы и средства их первичной и периодической поверок.

• I. Операции и средства поверки

• 1.1. При проведений поверки должны выполняться операции и применять’ ся средства поверки, указанные в табл. I.I.

• 1.2. Допускается использовать другие приборы, имеющие нормируемые метрологические характеристики, аналогичные указанньы в табл. I.I.

• 1.3. При установлении соотношения между погрешностями образцовых средств измерений и поверяемых преобразователей следует руководствоваться следующими вероятностными характеристиками по ГОСТ 24855-81;

• 1.4. Все средства измерений должны иметь действующие документы об их поверке или аттестации,

• 1.5. Рекомендуемый межповерочный интервал 2 года.

Таблица I.I.

Катушки сопротивления образцовые P32I

0,1Л; ЮЛ ; 100Л

Класс

Номинальное сопротивление

Ш,1 МЛ,

Номинальное напряжение 300 V.

• 2. Условия поверки и подготовка к ней

  • 2.1. При проведении поверки должны быть соблюдены нормальные условия, указанные в табл. 2.1.

Таблица 2.1

Нормальное значение

• 2.2. До проведения поверки ЙП должен быть выдержан при температуре, указанной в табл. 2.1. не менее 4h.

• 2.3. Работа с поверяемыми ИП и со средствами его поверки должна производиться в соответствии с инструкциями по их эксплуатации.

• 3. Проведение поверки

  • 3.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений наружных частей ИП, наличие клейма и четкой маркировки.

• 3.2. Определение электрического сопротивления изоляции

Измерение электрического сопротивления изоляции (п.2.4, технического описания) проводят на постоянном токе мегаомметром M4I00/3 с номинальньм

напряжением 1000 У. Отчет показаний по мегаомметру производят по истечении 1л1(ипосле приложения к испытываемому ИП. Погрешность измерений не должна превышать +ЗО5& от измеряемого сопротивления.

При проверке электрического сопротивления изоляции между всеми цепями и корпусом напряжения прикладывается между всеми соединенными вместе клеммами подключения и металлическим электродом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения.

• 3.3. Определение основной погрешности

Основную погрешность ИП (п. 2.2. технического описания) проверяют в нормальных условиях, указанных в табл. 2.1., по истечении времени установления рабочего режима (п.2.8 технического описания) и по схемам^ приведенным в приложениях 1-6, посредством сравнения значений входного или выходного сигналов ЙП с расчетными значениями.

Расчетные значения выходного сигнала в зависимости от велихшны входного сигнала для схем поверок^приведенных в приложениях 1-Д приведены в табл. 3.1. для ИП Е85б/1,2,5,б^5^’Е857 и в табл. 3.2 для ИП Е85б/3,4.

За основную приведенную погрешность ИП принимается наиболыная (по абсолютному значению) разность между показанием образцового прибора на выходе ИП и расчетным значением выходного сигнала, приведенную ко входному сигналу и отнесенную к нормирующему значшию входного сигнала.

Основную приведенную погрешность (   ) в процентах определяют по

формуле I:

- разность м^жду показаниями образцового прибора на выходе ИП и1^асчетныьй'аначенийми выходного сигнала, приведенная ко входному сигналу, определяемая по формуле 2:

/

Д = (А вых. - А вых. расч.) •---

А вых.

где А

А

, J       ченчя входного сигнала:

А вх. - диапазон измерения входного сигнала; А'вых.- диапазон измерения выходного сигнала.

Таблица 3.1

Значения входаы/ сигналов^

Таблица 3.2

Значение

входного сигаала ,, для Ш Е85б/3,4,даИ

Расчетные значения выходного сигнала для ИП Е856/3,

ИП Е856/4, /

.............................4. Требования безопасности

При проведении поверки должны быть соблюдены "Правила технической эксплуатации электроустановок потребителей" и "Праи1ла техники безопасности приэксплуатации электроустановок потребителей", утвержденных Госэнергси надзором.

5. Оформление результатов поверки

При положительных результатах поверки на ЙП наносят поверительное клеймо, а в паспорт или свидетельство о поверке вносят отметку п результа-

тах поверки за подписью лица, проводившего поверку ИП.

При отрицательных результатах поверки ИП в обращение не допускаются и на них ввдагот справку с указанием причин непригодности.

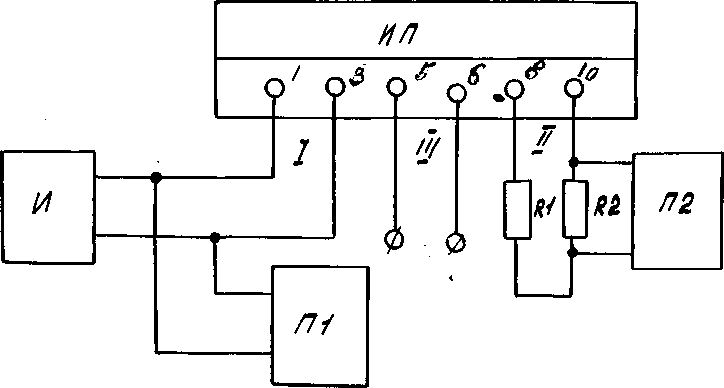

источник постоянного напряжения, например, калибратор П320¹ или УЗОО

П2 - потенциометры, P363/I

• - магазин сопротивлений, РЗЗ

• - образцовое сопротивление ЮЛ, P32I

• I  - вход

• II - выход

Ш > питание

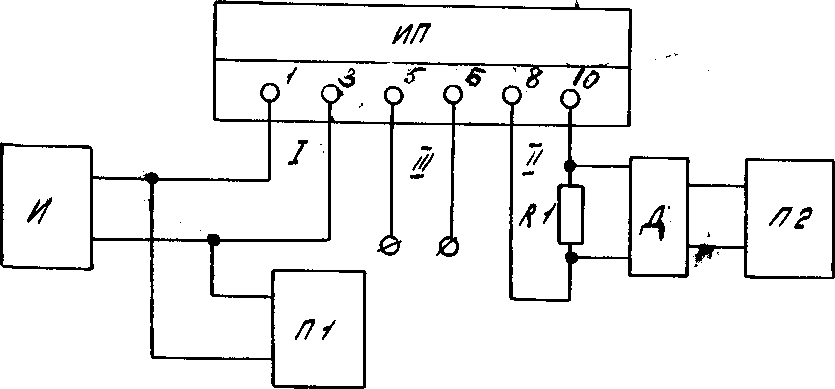

источник постоянного напряжения, например, калибратор П320* или УЗОО

П1,П2 - потенциометры P363/I

R I - магазин сопротивлений, РЗЗ

Д - делитель, Р35

• I  - вход

• II - выход

III- питание

*

Примечание: При использовании калибратора П320 прибор П1 необязателен

иИ—

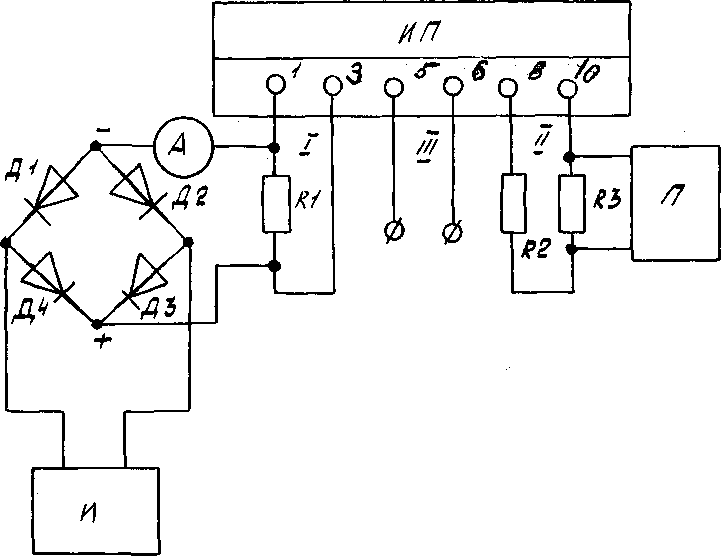

И - источник регулируемого синусоидального тока частотой 50;6О или 400 с коэффициентом нелинейных искажений не более 5 например, УЗОО.

А амперметр, Ф 5054/1-3

PI- образцовое сопротивление 0,1й , P32I

R2- магазин сопротивлений, РЗЗ

КЗ- образцовое сопротивление ЮЯ , P32I

Л1-Д4 диод ВДаО2В

П- потенциометр, P363/II

I - вход, II - выход, III - питание

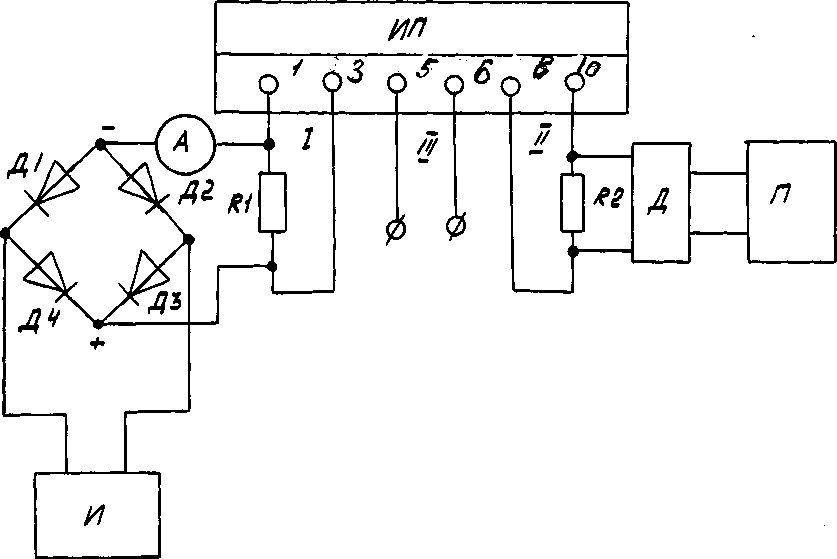

И - источник регулируемого синусоидального тока частотой 50,6/?

или 400 Н2 с коэффициентом нелинейных искажений не более 5 например, УЗОО

А •• амперметр, Д5054/1-3

RI- образцовое сопротивление 0,1Л , P32I

R2 - магазин сопротивлений , РЗЗ

Д - делитель, Р35

П - потенциометр, РЗбЗ/1

'Dl-‘D4 - диод KD202B

I - вход, II- выход, III - питание

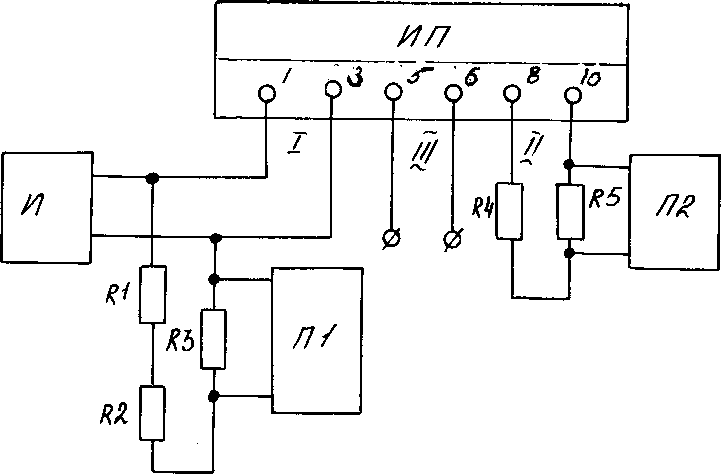

,52 - магазины сопротивлений Р4002, сопротивления которых устанавливать в соответствии с табл.3.3

• - образцовое сопротивление ЮОЛ, P32I

• - магазин сопротивлений, РЗЗ

• - образцовое сопротивление, 10Я,Р321

I - вход, II - выход, III - питание

* Примечание; При использовании калибратора П320 приборы RI, R2, R3, П1 необязательны

Таблица 3.3

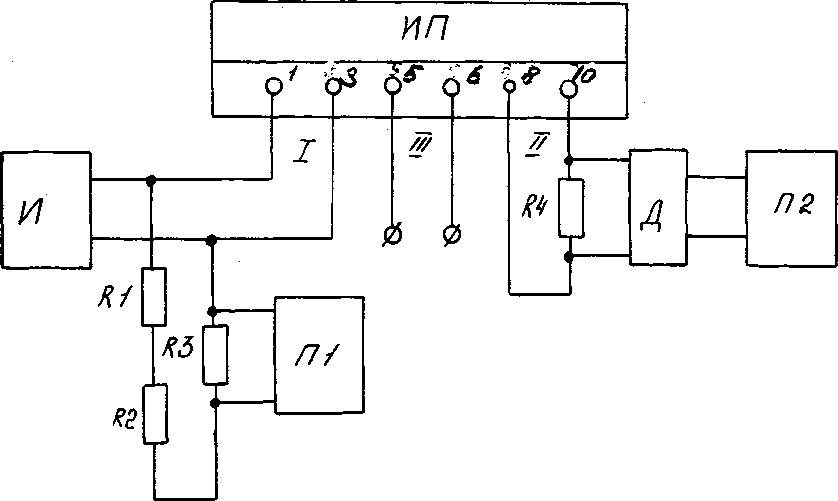

й - источник постоянного

( при входном сигнале до 1000 В) или два калибратора П320, включенных последовательно ( при входном сигнале до 2000 В) или У 300

П1,П2 - потенциометры, РЗбЗ/1

51,S2 - магазин сопротивлений Р4002, сопротивления которых устанавливать в соответствии с табл. 3.3.

R3 - образцовое сопротивление lOOSi, P32I

R4 - магазин сопротивлений , РЗЗ

Д - делитель, Р35

I - вход, II - выход, III- питание

Примечание: При использовании калибратора П320 приборы 51, 52, R3, П1 необязательны

¹

Примечание: При использовании калибратора П320 прибор П1 необязателен
