Методика поверки «Преобразователи измерительные серий D5000, D6000» (МП 207-047-2019)
УТВЕРЖДАЮ
Заместитель директора ственной метрологии лЧкФГУП ниимс»
.В. Иванникова
4 2_ 2019 г.
Преобразователи измерительные серий D5000, D6000МЕТОДИКА ПОВЕРКИ
МП 207-047-2019 г.Москва
2019 г.
1. ВведениеНастоящая методика распространяется на преобразователи измерительные серий D5000, D6000 (далее по тексту - преобразователи или ИП), изготавливаемые фирмой «G.M. International
S.r.l.», Италия и устанавливает методы и средства их первичной и периодической поверок. Интервал между поверками - 5 лет.
2. Операции поверкиПри проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта МП |
Проведение операции при |
Примечание | |
первичной поверке |
периодической поверке | |||
1 Внешний осмотр |
6.1 |
Да |
Да |
- |
2 Определение основной погрешности ИП |
6.2.1 |
Да |
Да |
Кроме моделей D5263S, D6263S, D5264S. D6264S |
6.2.2 |
Да |
Да |
Только для моделей D5263S, D6263S | |
6.2.3 |
Да |
Да |
Только для моделей D5264S, D6264S |
3. Средства поверки
При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2
Наименование и тип |
Метрологические характеристики или регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Компаратор-калибратор универсальный КМЗООР |
регистрационный № 54727-13 |
Мера электрического сопротивления постоянного тока многозначная МС 3071 |
Регистрационный № 66932-17 |
Калибратор многофункциональный Fluke 5720А |
регистрационный № 52495-13 |
Мультиметр 3458А |
регистрационный № 25900-03 |
Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) |
регистрационный № 52489-13 |
Термометр лабораторный электронный ЛТ-300 |
регистрационный № 61806-15- |
Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002) |
- |
USB адаптера РРС5092 | |
Модуль (коннектор) JDFT050 | |
Модуль (коннектор) JDFT049 | |
Разъем MORO 17 | |
Разъем MOR022 | |
Программное обеспечение (ПО) SWC5090 | |
Персональный компьютер (ПК) |
- |
Источник питания |
- |
Примечание: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. |
При проведении поверки необходимо соблюдать:
-
- требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));
-
- указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений;
-
- указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.
К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации преобразователей и прошедшие инструктаж по технике безопасности.
5. Условия поверки и подготовка к ней-
5.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C +23 ± 1;
-
- относительная влажность окружающего воздуха, %, не более 80;
-
- атмосферное давление, кПа от 86 до 106,7;
-
- напряжение питания, В 24±1
-
5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.
-
6. Проведение поверки
При внешнем осмотре устанавливают:
отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу преобразователей и на качество поверки;
соответствие маркировки ИП требованиям эксплуатационной документации.
6.2. Определение основной погрешности ИППервичную и периодическую поверку проводят для всех входных и выходных каналов, но только для режимов измерений (преобразований) электрических входных сигналов при одном настроенном диапазоне входных и (или) выходных сигналов (в зависимости от типа сигналов).
При первичной и периодической поверке количество поверяемых входных и (или) выходных каналов, типов входных и (или) выходных сигналов допускается согласовывать с пользователем. При этом делают соответствующую запись в свидетельстве о поверке.
Допускается проводить поверку преобразователей в диапазонах измерений входных и (или) выходных сигналов, согласованных с пользователем, но лежащих внутри полного диапазона измерений входных и (или) выходных сигналов. При этом делают соответствующую запись в свидетельстве о поверке.
Поверку ИП проводят с использованием аналогового выхода ИП или персонального компьютера с ПО SWC5090.
При раздельном нормировании допускаемой погрешности измерений (преобразований) ИП (на погрешность измерений аналого-цифрового преобразователя (АЦП) и цифро-аналогового преобразователя (ЦАП)) пределы допускаемой погрешности измерений ИП соответствуют:
-
- пределам допускаемой погрешности измерений АЦП при ипользовании персонального компьютера с ПО SWC5090;
-
- сумме пределов допускаемых погрешностей измерений АЦП и ЦАП при ипользовании аналогового выхода ИП.
Сумма пределов допускаемых основных абсолютных погрешностей измерений АЦП и ЦАП (Ддцп+цагъ МА (Ом, мВ, В)) рассчитывается по формуле 1:
^АЦП+ЦАП- ^((^АЦП(прив) + ^ЦАП(прив)) ’ С^вых макс — ^выхмин)) (О
где: Дацп(прив) ~ значение допускаемой основной приведенной погрешности измерений АЦП к диапазону измерений входных сигналов, %;
ДцАП(прив)- значение допускаемой основной приведенной погрешности измерений ЦАП к диапазону выходных сигналов. %;
^выхмакс. *вых мин ~ соответственно верхний и нижний пределы диапазона выходных сигналов поверяемого прибора. мА (Ом. мВ. В)
Значение пределов допускаемой основной приведенной погрешности измерений АЦП к диапазону измерений входных сигналов (Ддцщприв), %) рассчитывается по формуле 2:
Дацп(пРив)-
^АЦП(абс)
•^вх макс-^вх мин
• 100%
(2)
где: Ддцп(абс) ■ значение пределов допускаемой основной абсолютной погрешности измерений АЦП, мА (Ом, мВ, В);
Хвх макс, Хвх мин" соответственно верхний и нижний пределы диапазона измерений входных сигналов поверяемого прибора, мА (Ом, мВ, В)
Значение пределов допускаемой основной приведенной погрешности измерений ЦАП к диапазону выходных сигналов (Дцдп(прив), %) рассчитывается по формуле 3:
ДцАП(прив)-
ДцАП(абс)
•Хвых макс-^вых мин
• 100%
где: Дцдп(абс) ■ значение пределов допускаемой основной абсолютной погрешности измерений АЦП, мА (Ом, мВ. В);
Хвых макс» ^выхмин ’ соответственно верхний и нижний пределы диапазона выходных сигналов поверяемого прибора. мА (Ом, мВ. В)
6.2.1. Определение основной погрешности ИП (Кроме моделей D5263S, D6263S, D5264S, D6264S).-
6.2.1.1. Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона или при значениях, соответствующих 1,5±0,5; 25±5; 50±5; 75±5; 98,5±0,5 % от диапазона измерений.
При необходимости устанавливают на ИП соответствующий режим измерения/преобразования сигналов.
-
6.2.1.2. В зависимости от используемых входных (выходных) сигналов и в соответствии с руководством по эксплуатации, подключают меру электрического сопротивления постоянного тока многозначную МС 3071 (компаратор-калибратор универсальный КМЗООР или калибратор многофункциональный Fluke 5720А), мультиметр 3458А (калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или ПК с ПО SWC5090) и источник питания к соответствующим клеммам ИП.
-
6.2.1.3. С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.
-
6.2.1.4. После стабилизации показаний поверяемого ИП, снимают их при помощи мультиметра 3458А (калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или ПК с ПО SWC5090).
-
6.2.1.5. Повторяют операции по п.п. 6.2.1.3-6.2.1.4 для остальных контрольных точек.
-
6.2.1.6. Рассчитывают основную абсолютную погрешность (Дабс, мА (Ом. мВ, В)) для каждой поверяемой точки по формуле 4:
^абс = ^изм ~ %Эрасч W
где: Хизм - значение измеренного выходного сигнала, мА (Ом, мВ, В);
Х3расч ~ значение сигнала, воспроизводимое эталонным прибором, мА (Ом, мВ. В);
или
- расчетное значение сигнала, воспроизводимое эталонным прибором в эквиваленте единицы измерения выходного сигнала, мА (Ом, мВ. В) рассчитанное по формуле 5:
ЯЫХП11П
яых max
вых min )
яхтах
(5)
где: , X„min - соответственно верхний и нижний пределы настроенного диапазона
входных сигналов поверяемого прибора. мА (Ом, мВ, В);
^Сыхтах • ^выхтт ~ соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА (Ом, мВ, В);
Хэ - значение сигнала, воспроизводимое эталонным прибором, мА (Ом, мВ. В).
-
6.2.1.7. Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Описании типа на преобразователи измерительные серий D5000, D6000, изготавливаемые фирмой «G.M. International S.r.l.», Италия.
-
6.2.2.1. Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.
-
6.2.2.2. В соответствии с руководством по эксплуатации и (или) рисунком 1 подключают компаратор-калибратор универсальный КМ300Р (клеммы 17, 18), калибратор многофункциональный Fluke 5720А (клеммы 1, 2, 3 ,4), мультиметр 3458А или катибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (клеммы 5, 6) и источник питания (клеммы 9, 10) к соответствующим клеммам ИП. Рекомендуется поместить поверяемый прибор в пассивный термостат.
Общий вид схемы подключения к клеммам ИП указан на рисунке 1:
Калибратор
Измеритель
Источник питания
Out Ю
Acicbinq
Indicator
SAFE AREA
+ 9 e-" ^рр'у_ 10e.
-
- 1 e_
■ 2
-Je-
-
- 4 t>-
■5O-.
Калибратор
Exc Sense Sense
Exc In In.
I
I
-■=> 13
14
16 -o 17
HAZARDOUS AREA
-£
-
6.2.2.3. Подают значение, соответствующее 4,1 В с калибратора, подключенного к клеммам 1, 2,3,4
-
6.2.2.4. Находят минимальное (нулевое) значение выходного сигнала поверяемого прибора (Хн, мВ). Воспроизводят с эталонного прибора, подключенного к клеммам 17, 18 значение соответствующее 0 мВ. В качестве нулевого значения, берется значение выходного сигнала, считываемое с измерителя, подключенного к клеммам 5, 6.
-
6.2.2.5. Находят максимальное значение выходного сигнала поверяемого прибора (Хд, мВ). Воспроизводят с эталонного прибора, подключенного к клеммам 17, 18 значение, соответствующее 16 мВ. В качестве максимального значения, берется значение выходного сигнала, считываемое с измерителя, подключенного к клеммам 5, 6.
-
6.2.2.6. Последовательно воспроизводят с эталонного прибора, подключенного к клеммам 17, 18 значения соответствующие требуемым контрольным (поверяемым) точкам (0, 4, 8, 12, 16 мВ) записывая значения, считываемые с помощью измерителя, подключенного к клеммам 5, 6.
-
6.2.2.7. Рассчитывают теоретические значения выходного сигнала поверяемого прибора для каждой поверяемой точки по п.п. 6.2.2.8 - 6.2.2.12.
-
6.2.2.8. Теоретическое значение выходного сигнала для контрольной точки 0 мВ (0 % от диапазона измерений), соответствует нулевому значению выходного сигнала (п. 6.2.2.4).
-
6.2.2.9. Рассчитывают теоретическое значение выходного сигнала (Хт25%, мВ) для контрольной точки, соответствующей 4 мВ (25 % от диапазона измерений) по формуле 6:
XT2S% = ((Хд - Хн) • 0.25) + Хн (6)
где : Хн - минимальное (нулевое) значение выходного сигнала поверяемого прибора рассчитанное в соответствии с п. 6.2.2.4, мВ;
Хд - максимальное значение выходного сигнала поверяемого прибора рассчитанное в соответствии с п. 6.2.2.5, мВ
-
6.2.2.10. Рассчитывают теоретическое значение выходного сигнала (Хт5о%, мВ) для контрольной точки, соответствующей 8 мВ (50 % от диапазона измерений) по формуле 7:
*tso% = ((*д - *w) • 0,50) + Хн (7)
где : Хн - минимальное (нулевое) значение выходного сигнала поверяемого прибора рассчитанное в соответствии с п. 6.2.2.4, мВ;
Хд - максимальное значение выходного сигнала поверяемого прибора рассчитанное в соответствии с п. 6.2.2.5, мВ
-
6.2.2.11. Рассчитывают теоретическое значение выходного сигнала (Хт75%, мВ) для контрольной точки, соответствующей 12 мВ (75 % от диапазона измерений) по формуле 8;
*775% = ((*7? - *н) • 0,75) + ХН (8)
где : Хц - минимальное (нулевое) значение выходного сигнала поверяемого прибора рассчитанное в соответствии с п. 6.2.2.4, мВ;
Хд - максимальное значение выходного сигнала поверяемого прибора рассчитанное в соответствии с п. 6.2.2.5, мВ
-
6.2.2.12. Теоретическое значение выходного сигнала для контрольной точки 16 мВ (100 % от диапазона измерений), соответствует максимальному значение выходного сигнала (п. 6.2.2.5).
-
6.2.2.13. Рассчитывают основную абсолютную погрешность (Дабе, мВ) для каждой контрольной (поверяемой) точки по формуле 9:
- ^u3Mi (9)
где: ХТ( — теоретическое значение выходного сигнала для i-й контрольной точки, мВ;
Хизм1- ~ значение измеренного выходного сигнала для i-й контрольной точки, мВ;
-
6.2.2.14. Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать (занижать) ±0,005 мВ.
-
6.2.3.1. Погрешность определяют в пяти контрольных точках, находящихся внутри настроенного диапазона измерений, включая нижний и верхний пределы настроенного диапазона.
-
6.2.3.2. В соответствии с руководством по эксплуатации и (или) рисунком 2 подключают компаратор-калибратор универсальный КМ300Р (клеммы 17, 18), мультиметр 3458А или калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (клеммы 1, 2), источник питания (клеммы 9, 10) к соответствующим клеммам ИП. а также USB адаптер РРС5092 подключенный к ПК с ПО SWC5090.
Общий вид схемы подключения к клеммам ИП указан на рисунке 2:
Измеритель
SAFE ARE4
РРС5092
гЧ
Out ♦€
13
-=> 14
Alan" Oul ♦-©
Л-
yaoous I34*
I*
Источник питания
1-1>-
12
-O 15
■<=> 16
-
17
-
18
HAZARDOUS AREA
w
*4
Калибратор
Рисунок 2
-

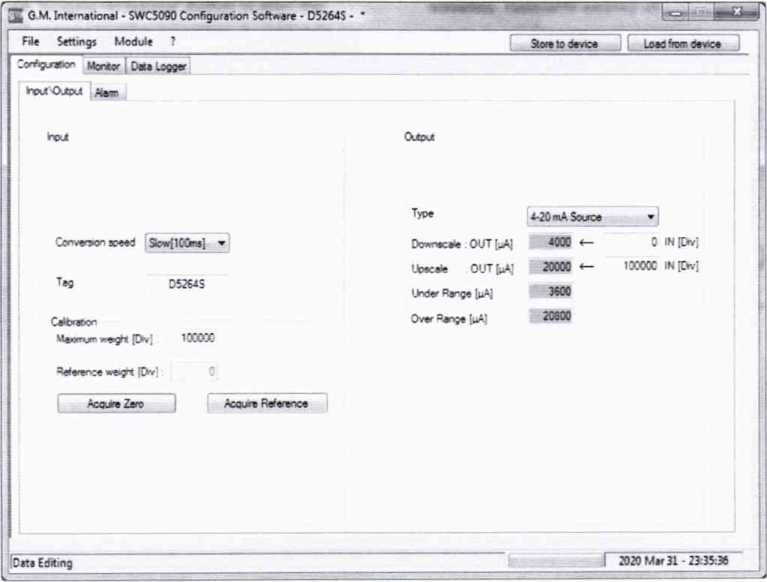

6.2.3.3. Получают (настраивают) нулевое значение (Acquire Zero), для этого воспроизводят с эталонного прибора, подключенного к клеммам 17, 18 значение соответствующее 0 мВ. Устанавливают значение 100000 Div в строке максимальный вес (Maximum weight) окна программного обеспечения SWC5090. Нажимают кнопку «Получить нулевое значение (Acquire Zero)». Общий вид окна программного обеспечения SWC5090 приведен на рисунке 3:
-

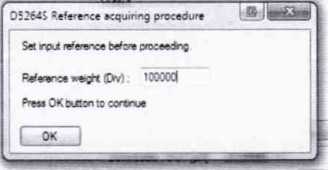

6.2.3.4. Получают (настраивают) эталонное значение (Acquire Reference), для этого воспроизводят с эталонного прибора, подключенного к клеммам 17, 18 значение соответствующее 16 мВ. Нажимают кнопку «Получить эталонное значение (Acquire Reference)». Устанавливают значение 100000 Div в строке эталонного значения (Reference weight) появившегося окна программного обеспечения SWC5090 в соответствии с рисунком 4.
- ' Я-
"2 G.M. Internationa; • SWC5GK1 Configuraton Software - 05264$-
File Settings Module ’
Mentor C«a Logger
Км Output bar-.
Ku
Conversion speed StowflOOmej ▼
Tag
?52WS
CaHxatv
M®crv- 'Enr|
100C«
o-egrt [Dhr]
100000
0 IN (&vj
20000
ТОСЮОС iN[Dw]
Under Range [yA|
3600
Over Range [uA;
20800
Editing
I 2020 Jan 30 - ll«h57
Рисунок 4
-
6.2.3.5. Переходят во вкладку «Monitor» ПО SWC5090 в соответствии с рисунком 5 и нажимают кнопку «Start».
За G.M. International - SWC509C Configuration Software - D5264S
File Settings Module ?
Sloe to device
Load Apr-. devce
Corfgoaton Mentor Data Logger
•farm Status
Harm
Uoneomg values INPUT
Sesuor Value 0
Э output
Chat ser.ngs
Liar
0
I An 0
*vg Theoretical ouou:
0 0
D5264S
---- Incut
*ooooc-HKC-ЮСОС-!9GK ->:•:«-
xooc-«ooc -wooc-яоос -soooc-<SOQC-*oooc-ЗЮ0С-33OTC-z?:•:■: -
-•K«-
50CC-c-4-0
30
60
90
Tune |s]
120
150
180
Oats Editing
2020 Jan 30 -14 13:26
-
6.2.3.6. Последовательно воспроизводят с эталонного прибора, подключенного к клеммам 17, 18 значения соответствующие требуемым контрольным (поверяемым) точкам (0, 4, 8, 12, 16 мВ) записывая значения, считываемые с помощью ПО SWC5090, а также измерителя подключенного к клеммам 1, 2. Значения индицируемые на экране монитора с помощью ПО SWC5090 во всех контрольных точках не должны превышать (занижать) ± 20 Div.
-
6.2.3.7. Рассчитывают основную абсолютную погрешность (Дабе. мА) для каждой контрольной (поверяемой) точки по формуле 10:
^абс ^изм 4
(Ю)
где: 1изм - значение измеренного выходного сигнала, мА;
1Э - значение сигнала, воспроизводимое эталонным прибором в эквиваленте силы постоянного тока, определяемое по формуле 11. мА:
(Н)
где: Хвхтах, XBxmin - соответственно верхний и нижний пределы настроенного интервала входных сигналов поверяемого прибора, мВ;
1выхтах. 1выхтт - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов поверяемого прибора, мА;
X, - значение сигнала, воспроизводимое эталонным прибором, мВ.
-
6.2.3.8. Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать (занижать) ±0,01 мА.
-
7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. (или иным актуальным документом заменяющим его).
-
7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. (или иным актуальным документом заменяющим его), оформляется извещение о непригодности.
Разработали:
Научный сотрудник
отдела метрологического обеспечения термометрии
ФГУП «ВНИИМС»
Начальник
отдела метрологического обеспечения термометрии
ФГУП «ВНИИМС»
Маркин
А.АгИгттатов
9
