СОГЛАСОВАНО ральный директор 000.'<<Автопрогрес с-М »

А.С. Никитин

6» февраля 2021 г.

Государственная система обеспечения единства измерений

Машины координатно-измерительные SPECTRUM

МЕТОДИКА ПОВЕРКИ МП АПМ 03-21

г. Москва, 2021 г.

1 Общие положения

Настоящая методика поверки распространяется на машины координатно-измерительные SPECTRUM (далее - КИМ) и устанавливает методику их первичной и периодической поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к следующим государственным первичным эталонам:

ГПЭ единицы длины - метра согласно Государственной поверочной схеме для средств измерений длины в диапазоне от Т10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Госстандарта от 29 декабря 2018 г. № 2840.

Интервал между поверками - 1 год.

2 Перечень операций поверки средств измерений

При проведении поверки средств измерений (далее - поверка) должны выполняться операции, указанные в таблице 1.

аблица 1 - Операции поверки

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Проверка программного обеспечения средства измерений

9

Да

Да

Определение метрологических характеристик

10

-

-

Определение абсолютной погрешности измерительной головки МРЕр

10.1

Да

Да

Определение абсолютной объемной погрешности МРЕе

10.2

Да

Да

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться, следующие нормальные условия измерений:

4 Требования к специалистам, осуществляющим поверку

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на КИМ и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

5 Метрологические и технические требованиям к средствам поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

'аблица 2 - Средства поверки

№ пункта документа по поверке

Наименование средств поверки и их основные метрологические и технические характеристики

7

Эталоны не применяются

8

9

10.1

Сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (per. № 64593-16)

10.2

Рабочие эталоны единицы длины 3-го разряда согласно

Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10’1 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Госстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

6 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки, должны соблюдаться требования по технике безопасности согласно эксплуатационной документации на КИМ и поверочное оборудование, правила по технике безопасности, которые действуют на месте проведения поверки.

7 Внешний осмотр средства измерений

При внешнем осмотре устанавливают соответствие КИМ следующим требованиям:

  • - соответствие внешнего вида КИМ описанию типа средств измерений;

  • - наружные поверхности КИМ не должны иметь дефектов, влияющих на ее эксплуатационные характеристики;

  • - на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефектов, влияющих на плавность перемещений подвижных узлов КИМ;

  • - наконечники щупов не должны иметь сколов, царапин и других дефектов;

  • - маркировка и комплектность должны соответствовать требованиям эксплуатационной документации.

8 Подготовка к поверке и опробование средства измерений

  • 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - КИМ подготавливают к работе в соответствии с требованиями эксплуатационной документации;

  • - измерительные поверхности эталонных (образцовых) средств измерений: концевых мер длины, калибровочной сферы очищают от смазки, промывают авиационным бензином марки Б-70 по ГОСТ 1012-72 и спиртом ректификатом по ГОСТ 18300-72 и протирают чистой салфеткой;

  • - средства поверки выдерживают до начала измерений в помещении, где проводят поверку КИМ в течение 24 часов и 1 час в рабочем (измерительном) объеме КИМ.

  • 8.2  При опробовании проверяют взаимодействие частей на холостом ходу перемещением подвижных узлов на полные диапазоны. Перемещения должны быть плавными, без рывков и скачков.

вкладку «О программе...». На экране отображается наименование и номер версии ПО.

КИМ считается выдержавшей проверку, если идентификационные данные соответствуют приведённым в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CALYPSO

Номер версии (идентификационный номер) ПО

не ниже 6.x

Цифровой идентификатор ПО

-

  • 10 Определение метрологических характеристик средства измерений

10.1 Определение абсолютной погрешности измерительной головки МРЕр

Абсолютную погрешность измерительной головки определяют с помощью сферы. Установить сферу на измерительном столе КИМ с помощью стойки. Провести 3 цикла измерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 равномерно расположенных на полусфере точках.

Рекомендуемая модель измерений включает:

  • - одну точку на вершине испытуемой сферы;

  • - четыре точки (равномерно распределенных) на 22° ниже вершины (рис 1);

  • - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22,5° относительно предшествующей группы;

  • - четыре точки (равномерно распределенных) на 68° ниже вершины (рис 1) повернутых на 22,5° относительно предшествующей группы;

  • - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°.

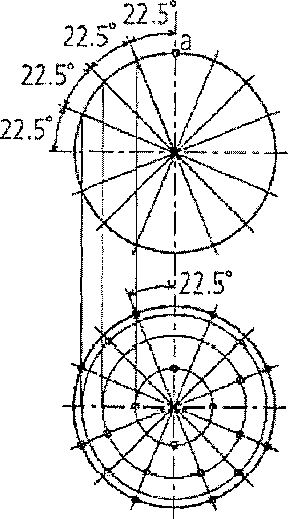

    Рисунок 1 - Точки касания на сфере для определения абсолютной погрешности измерительной головки, МРЕр

10.2 Определение диапазона и абсолютной объемной погрешности МРЕе измерений

Определение диапазона измерений и абсолютной объемной погрешности МРЕе производится с помощью мер длины концевых плоскопараллельных 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от Г10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 из набора номиналом от 50 до 1000 мм.

Устройство с концевыми мерами длины устанавливают в пространстве измерений КИМ вдоль линии измерений, используя теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды, отличающихся от нормальных. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис. 2), каждое измерение повторяется 3 раза. При этом должно быть измерено не менее четырех отрезков различной длины. Для диапазона измерений свыше 1200 мм рекомендуется проводить измерения вдоль осей в нескольких местах, равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется проводить измерения впереди и сзади, справа и слева рабочего объема КИМ.

Измерения должны проводиться в автоматическом режиме.

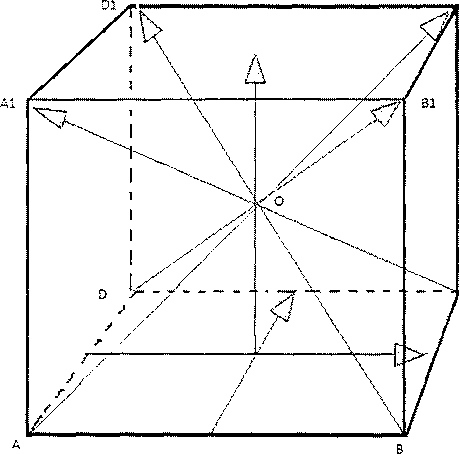

Рисунок 2 - Стандартные положения, в которых производят измерения в пределах объема

КИМ

11 Подтверждение соответствия средства измерений метрологическим требованиям

  • 11.1 Абсолютной погрешность измерительной головки МРЕр определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов:

МРЕр = | max(Di+) | + | тах(£\_)|, где,

Di+ - отклонение точки i от средней сферы в положительную область, мм,

- отклонение точки i от средней сферы в отрицательную область, мм.

Результат измерений абсолютной погрешности измерительной головки не должен превышать значений, указанных в приложении А к настоящей методике поверки.

  • 11.2  Абсолютная объемная погрешность МРЕе измерений длины отрезка, воспроизводимого устройством с концевыми мерами длины (Ljik), и действительное значение этого отрезка (Lzyik), вычисляется по формуле:

МРЕе = Ljik- L^jik, мм, где

j - номер КМД,

i - номер измерений,

к - номер положения.

Результат измерений абсолютной объемной погрешности МРЕе и диапазон измерений должны соответствовать значениям, указанным в приложении А.

12 Оформление результатов поверки

  • 12.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту разделов 7-11 настоящей методики поверки.

  • 12.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.3 При положительных результатах поверки КИМ признается пригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдается свидетельство о поверке установленной формы. Нанесение знака поверки на средство измерений не предусмотрено.

  • 12.4 При отрицательных результатах поверки, КИМ признается непригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдаётся извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела ООО «Автопрогресс-М»

М. А. Скрипка

Приложение А

(Обязательное)

Метрологические характеристики

Таблица 1 - Метрологические характеристики

Модифи

кация

КИМ

Типораз мер КИМ

Диапазон измерений, мм

Пределы допускаемой абсолютной объемной погрешности МРЕе* (L-длина в мм), мкм

Пределы допускаемой абсолютной погрешности измерительной головки МРЕр*, мкм

Коне

шгурация контактной головки

VAST XT

RDS VAST

XXT/direct

VAST XXT

direct XDT

VAST XT

RDS VAST XXT/direct VAST XXT

direct XDT

SPECTRUM

plus

5/5/6

от 0 до 500

от 0 до 500

от 0 до 600

±(l,8±L/300)

±(l,8±L/300)

-

±1,8

±1,8

-

7/7/6

от 0 до 700

от 0 до 700

от 0 до 600

±(l,8±L/300)

±(l,8+L/300)

-

±1,8

±2,0

-

7/10/6

от 0 до 700

от 0 до 1000

от 0 до 600

10/12/6

от 0 до 1000

от 0 до 1200

от 0 до 600

±(l,9±L/300)

±(l,9+L/300)

-

±1,9

±2,0

-

10/16/6

от 0 до 1000

от 0 до 1600

от 0 до 600

SPECTRUM

5/5/6

от 0 до 500

от 0 до 500

от 0 до 600

-

±(l,9+L/250)

±(l,9±L/250)

-

±1,9

±1,9

7/7/6

от 0 до 700

от 0 до 700

от 0 до 600

-

±(l,9+L/250)

±(l,9+L/250)

-

±2,1

±2,1

7/10/6

от 0 до 700

от 0 до 1000

от 0 до 600

10/12/6

от 0 до 1000

от 0 до 1200

от 0 до 600

-

±(2,l±L/250)

±(2,l+L/250)

-

±2,1

±2,1

10/16/6

от 0 до 1000

от 0 до 1600

от 0 до 600

Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха не более 60 %

1

Проверка программного обеспечения средства измерений

Для проведения идентификации программного обеспечения (далее - ПО) необходимо запустить ПО для работы с КИМ. После запуска ПО на верхней панели пользовательского интерфейса выбрать вкладку меню «Справка» и во всплывшем контекстом меню выбрать
