Методика поверки «ИЗМЕРИТЕЛИ ИММИТАНСА LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300» (МП 2202-0072-2018)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Г осу дарственная система обеспечения единства измерений

Руководитель лаборатории государственных эталонов в области измерения

параметров электрических цепей

Ю.П. Семенов

Разработчик

Е.В. Кривицкая

Санкт-Петербург

2018

Содержание

• 1   Операции и средства поверки

• 2   Требования безопасности

• 3   Условия поверки

• 4   Подготовка к поверке

• 5   Проведение поверки

  • 5.1 Внешний осмотр

  • 5.2 Опробование. Подтверждение соответствия ПО

  • 5.3  Определение относительной погрешности установки частоты тест-сигнала 5

  • 5.4 Определение метрологических характеристик R, L, С и D

• 6   Оформление результатов поверки

Приложение А

Приложение Б

Настоящая методика поверки распространятся на измерители иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300, изготовитель - «Good Will Instrument Со., Ltd», Тайвань, предназначенные для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.

Настоящая методика устанавливает методы и средства периодической поверки измерителей иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300.

Допускается проведение периодической поверки измерителей в ограниченном количестве диапазонов или измеряемых величин на основании заявки потребителя в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г., с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками -1 год.

• 1.1 При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице 1.

Таблица 1 - Основные операции и средства поверки

Составные меры индуктивности по ГОСТ Р 8.686-2009 значением 10 и 100 Гн, 5L= ±(0,03 - 0,05) %;

Вариометр потерь ВТУП-1А, D=510’⁵ - 0,1; С=1 нФ,

AD^O.OOSD+l-lO-⁴);

Меры емкости и тангенса угла потерь МПЕТ-1 А, С= 10 нФ - 1 мкФ, D= 11Q-⁴-!, 8С= ±(0,02 - 0,1) % AD=±(0,005 D +11Q-⁴)

Таблица 2 - Вспомогательные средства измерений и устройства

• 1.2     Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик измерителей иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 с требуемой точностью.

• 1.3     Все средства измерений должны иметь действующие свидетельства о поверке.

При проведении поверки должны соблюдаться следующие условия обеспечения безопасности:

• - перед использованием прибора следует убедиться, что изоляция проводов не повреждена, и проводящие части нигде не оголены;

• - провода и насадки должны быть в рабочем состоянии, чистые и без поврежденной изоляции.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                           20 ± 1

• - атмосферное давление, кПа                                   84-106

• - относительная влажность, %, не более                            70

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - поверяемые измерители иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 должны быть подготовлены к работе в соответствии с технической документацией;

• - применяемые средства измерений, испытательное оборудование должны быть подготовлены в соответствии с их технической документацией;

• - уровень тест-сигнала (напряжение переменного тока) устанавливается 1 В, режим измерений Slow, если не указано иное.

• 5.1     Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

• - исправность корпуса, органов управления;

• - наличие четкой маркировки.

• 5.2    Опробование. Подтверждение соответствия ПО

  • 5.2.1   Включают измеритель и устанавливают режим измерений Rs, L_s (для номинальных значений 1 и 10 Ом) и Rp, С_р (для номинального значения 1 кОм), частота 1 кГц.

  • 5.2.2   Подключают поочередно меры электрического сопротивления РЗОЗО значением 1 Ом, 10 Ом и 1 кОм. Проверяют, чтобы значение электрического сопротивления на экране измерителя соответствовало номинальным значениям сопротивления мер. Если одно из значений не фиксируется на дисплее, прибор бракуют.

  • 5.2.3   Подтверждение соответствия ПО

    • 5.2.3.1  Подтверждение соответствия ПО осуществляется путем определения его идентификационных данных.

При включении прибора во время самокалибровки на дисплее появляется информация об измерителе. Проверяют (визуально) наименование измерителя и версию ПО.

• 5.2.3.2 При необходимости дополнительно проводят:

определение номера версии программного обеспечения встроенного ПО; определение номера версии программного обеспечения автономного ПО.

Для получения актуального значения версии встроенного ПО на главной экранной форме нажимают кнопку «SYSTEM», после чего выбирают вкладку «SYSTEM INFO». На данной вкладке представлена информация о измерителе, его версия, а также версия ПО.

Для получения актуального значения версии автономного ПО в открывшемся окне ПО выбирают вкладку «About». В открывшемся диалоговом окне отображена информация о программе.

Результаты считаются положительными, если версия ПО не ниже 1.1.

• 5.3    Определение относительной погрешности установки частоты тест-сигнала

  • 5.3.1 Погрешность установки частоты тест-сигнала определяют с помощью частотомера. Частотомер подключают к выводу «Н Forse» измерителя при помощи кабеля с разъемами BNC. Измерения проводят для частот, приведенных в таблице 3. Погрешность установки частоты тест-сигнала не должна превышать ±0,01 %.

Таблица 3

• 5.4 Определение метрологических характеристик R, L, С и D

  • 5.4.1 Погрешность измерений измерителей параметров иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 определяют на постоянном токе и в

нормальной области частот, приведенной в таблице 4.

Таблица 4

• 5.4.2 Измеряемые параметры R, L, С, D определяют в нормальных диапазонах и при частотах, указанных в таблице 5.

Таблица 5

• 5.4.3  Соотношение погрешности между эталонными средствами измерений и поверяемыми измерителями при измерении R, L, С, не должно превышать 1:3, при измерении D не должно превышать 1:1,5 (при D=2-10‘⁴ - 1-10‘⁵) и 1:3 (при D>2-10‘⁴).

• 5.4.4 Начальное уравновешивание измерителей проводится с использованием калибратора режимов короткого замыкания и холостого хода в соответствии с технической документацией изготовителя с тем типом кабеля и присоединительного устройства, которые используются для определения погрешности.

• 5.4.5 Погрешности по R определяют для значений сопротивления, кратных 10“ Ом, где п= от 0 до 7 (целое число) при измерениях на постоянном токе; где п= от 0 до 7 (целое число) при частотах, указанных в таблице 5. Дополнительно (при необходимости) определяют погрешность при значении, близком к середине диапазона («5000...») на поддиапазоне измерений с минимальной погрешностью при f=l кГц при помощи ММЭС Р4830/1 (РЗ026-2).

Меры сопротивления МС3080М и РЗОЗО подключают подключают по 4-х зажимной схеме с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств. Меры сопротивления Н2-1 подключают с помощью измерительного кабеля 4 BNC - 4 BNC.

Меры сопротивления Р4015, Р4016, Р4017, ММЭС Р3026-2 (или Р4830/1), составную меру значением 100 кОм, 1 и 10 МОм подключают по 3-х зажимной схеме с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств.

• 5.4.6 Погрешность по С определяют для значений, кратных 10^п Ф, где п= от -11 до -3 (целое число) при частотах, указанных в таблице 5.

Однозначные меры емкости КМЕ-101 подключают к измерителю с помощью измерительного кабеля 4 BNC - 4 BNC и двух «тройников» СР-50-95ФВ (или аналогичных).

Меры емкости Е1-3 подключают с помощью стандартных кабелей и устройства присоединительного Е1-3, входящего в состав набора мер. При этом начальное уравновешивание измерителя производят с данным присоединительным устройством.

Меры емкости Р597, магазин емкости Ml 000 подключают с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств.

• 5.4.7 Погрешность по L определяют для значений, кратных 10^п Гн, где п= от -5 до 2 (целое число) при частотах, указанных в таблице 5.

Меры индуктивности подключают к измерителю с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств.

• 5.4.8 Погрешность по D определяют для значений Г10‘³; Г10‘²; Г10’² и 1 при емкости и частотах, приведенных в таблице 5. Измерения проводят при помощи мер емкости и тангенса угла потерь МПЕТ-1А (при этом начальное уравновешивание измерителя производят с входящим в комплект присоединительным устройством) и вариометра потерь ВТУП-1А. Определение погрешности по D при других значениях емкости при необходимости проводят одновременно с определением погрешности по С.

• 5.4.9 Абсолютную погрешность измерений по D определяют по формуле:

Д = А-А)

где А - показания измерителя при измерении D;

А) - действительное значение измеряемой величины.

Относительную погрешность измерений, в процентах, по R, L, С определяют по формуле:

£ = — •100 А_д

где Л) - действительное значение эталонной меры.

Относительная погрешность по R, L, С и абсолютная погрешность по D в зависимости от измерительной частоты и диапазона измерений не должны превышать значений, рассчитанных по формулам погрешности с использованием коэффициентов. Порядок расчета допускаемой погрешности, вид формулы расчета и используемые коэффициенты указаны в приложении Б.

• 6.1 Положительные результаты поверки измерителей иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 оформляют свидетельством.

Свидетельстве о поверке оформляется в соответствии с приказом Минпромторга России от 02.06.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

При проведении поверки оформляется протокол измерений по форме, указанной в приложении А.

• 6.2  Измерители иммитанса LCR-76002,  LCR-76020,  LCR-76100,  LCR-76200,

LCR-76300, не удовлетворяющие требованиям настоящей МП, к применению не допускаются. На них выдается извещение о непригодности в соответствии с приказом Минпромторга России от 02.06.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 6.3 Знак поверки наносится на свидетельство о поверке.

Приложение А

Рекомендуемая форма протокола поверки измерителей иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 (на примере измерителя иммитанса LCR-76300)

ПРОТОКОЛ ПОВЕРКИ №________от______г.

Вид поверки:

Методика поверки:

Средства поверки:_______________________________________________________

Условия поверки:

Результаты поверки:

• 1. Внешний осмотр:___________

• 2. Опробование:________________

• 3. Идентификация ПО:_______________

• 4. Определение относительной погрешности установки частоты тест-сигнала

Таблица 1

• 5. Определение метрологических характеристик R, L, С и D

Таблица 2

Таблица 2

На основании результатов поверки выдано свидетельство о поверке №_________от_______г.

Поверку провел

Приложение Б

Расчет пределов допускаемой погрешности измерителей иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300

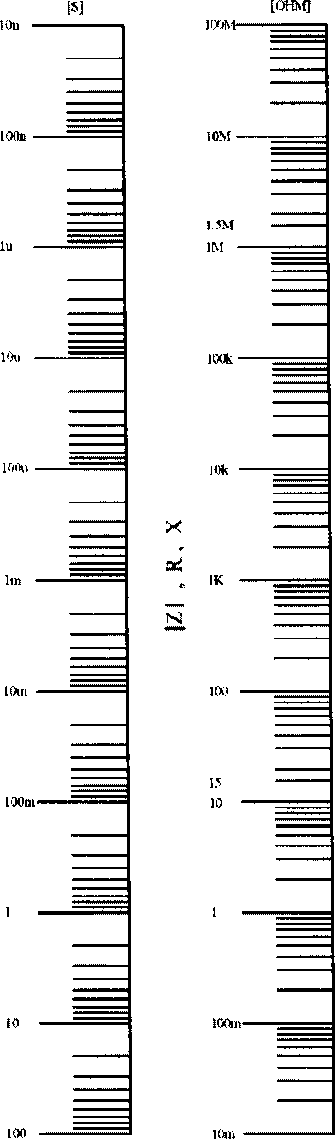

Таблица Б1 - Пределы допускаемой погрешности измерителей иммитанса LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300

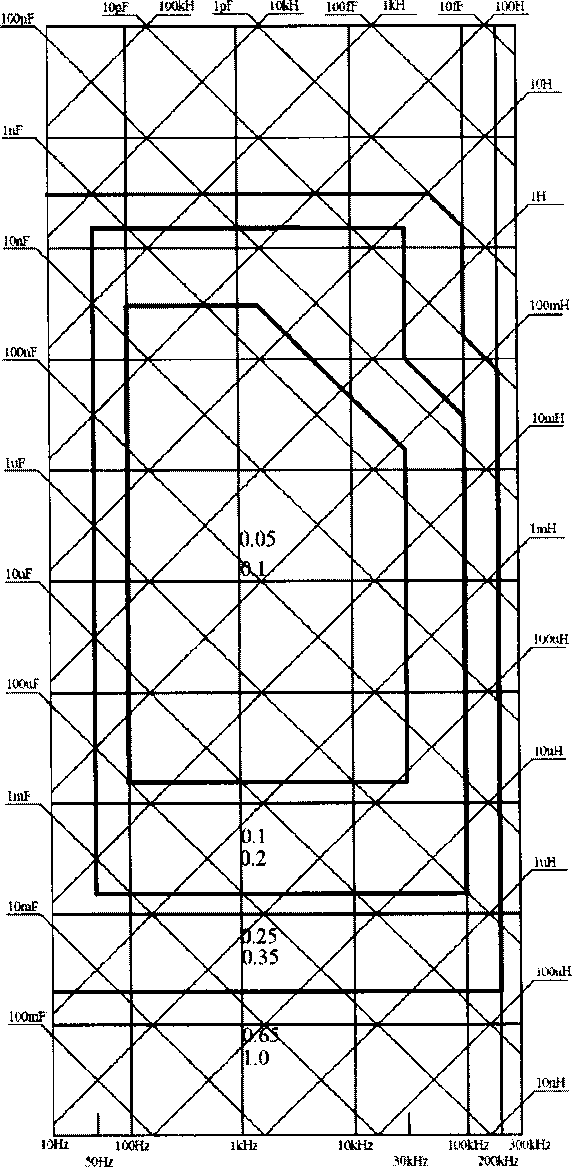

Рисунок Б1 - Базовая погрешность А, где верхнее значение погрешности для режимов «Slow» и «Medium», нижнее — для «Fast»

В случае попадания значения базовой погрешности А на границу двух различных значений, выбирается наименьшее.

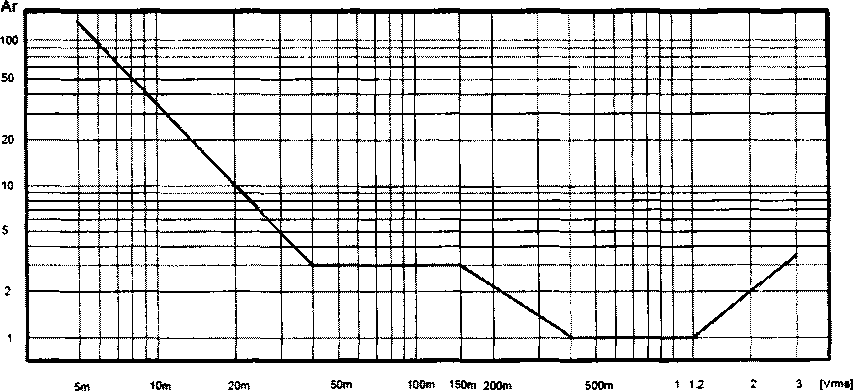

Рисунок Б2 - Поправочный коэффициент А_г по уровню тест-сигнала (напряжению)

Таблица Б2 — Значения коэффициентов коррекции импеданса Ка и Кь

Таблица БЗ - Значения коэффициентов Кс, Kf, Kl

Таблица Б4 — Частоты автоматической настройки «ореп/short» в герцах

Примечание:

• 1 - максимальная частота для модели LCR-76002;

• 2 - максимальная частота для модели LCR-76020;

• 3 - максимальная частота для модели LCR-76100;

• 4 - максимальная частота для модели LCR-76200;

• 5 - максимальная частота для модели LCR-76300.
