УТВЕРЖДАЮ Генеральный директор

М.

'VoCKBr''

.Н. Викулин

2017 г.

ИА»

Инструкция

Генераторы сигналов N1 РХ1е-5654

Методика поверки

Изменение №1

Москва, 2017 г.

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1  Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки генераторов сигналов N1 РХ1е-5654 (далее - генераторы) и устанавливает методику их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполнять операции, указанные в таблице 1. Таблица 1

Наименование операции

№ пункта

МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

3 Опробование генератора и проверка цифрового идентификатора программного обеспечения

7.2

да

да

4 Определение диапазона рабочих частот и относительной погрешности установки частоты

7.3

да

да

5 Определение максимального уровня мощности и относительной погрешности установки уровня мощности

7.4

да

да

6 Определение     относительного     уровня

гармонических составляющих

7.5

да

да

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2. Таблица 2

Номер пункта МП

Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3

Частотомер электронно-счетный 43-66: диапазон рабочих частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты ± 5-10’7

7.4

Ваттметр N1914A с преобразователями измерительными N8487A, N8485A, 8485D: диапазон рабочих частот от 9 кГц до 26,5 ГГц, диапазон измерений мощности от минус 70 до 44 дБм, пределы допускаемой относительной погрешности измерений мощности ±(4-6) %

7.5

Анализатор спектра Е4447А: опция 226, диапазон рабочих частот от 3 Гц до 42,98 ГГц, предел допустимой погрешности измерений уровня мощности на базовой частоте 50 МГц ±0,24 дБ

Вспомогательные средства поверки

12,7.3, 7.4,

7.5

Измеритель комбинированный «TESTO 622»: диапазон измерений температуры от минус 10 до 60 °C, пределы допускаемой абсолютной погрешности измерений температуры ± 0,4 °C; диапазон измерений атмосферного давления от 300 до 1200 гПа; пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 3 гПа; диапазон измерений относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ± 2 %

7.2, 7.3, 7.4,

7.5

Шасси (базовый блок) N1 РХ1е с контроллером, не менее 5 слотов.

7.3, 7.4, 7.5

Кабели измерительные: SMA(m) - SMA(m), SMA(m) - BNC

  • 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые при поверке эталоны должны быть поверены и иметь действующие свидетельства о поверке (знак поверки).

  • 3.5 Эталоны должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 К поверке допускаются лица, изучившие руководство по эксплуатации на генераторы, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.3 К поверке допускаются лица, освоившие работу с приборами и используемыми эталонами, изучившие настоящую МП, аттестованные в установленном порядке и имеющие достаточную квалификацию.

5 УСЛОВИЯ ПОВЕРКИ

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их руководствах по эксплуатации требованиям.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке на генераторах должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

  • 6.2 Рабочее место должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 6.3 Проверить наличие свидетельств о поверке (знаков поверки) эталонов.

  • 6.4 Подготовка к работе средств поверки (эталонов), перечисленных в таблице 2, производится в соответствии с инструкциями и руководствами по их эксплуатации.

  • 6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - наличие и четкость обозначения товарного знака изготовителя, типа и заводского номера модуля.

  • - отсутствие механических повреждений корпуса и элементов на корпусе, влияющих на работу;

  • - чистоту и исправность разъемов, целостность соединительных кабелей.

  • 7.1.2 Результаты поверки считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование генератора и проверка цифрового идентификатора программного обеспечения

    • 7.2.1 Установить генератор в шасси N1 РХ1е и осуществить необходимые соединения в соответствии с руководством по эксплуатации генераторов. Включить питание шасси. После автоматической установки драйверов шасси и генераторов двойным щелчком указателя мыши на ярлыке «N1 МАХ» на рабочем столе ПК запустить на выполнение программу «Measurement & Automation Explorer».

    • 7.2.2 В окне программы в меню «Software» выбрать «NI-RFSG». Убедиться в том, что в правом поле окна в соответствующих столбцах отображаются наименование ПО (инструментального драйвера) «NI-RFSG» и номер его версии.

    • 7.2.3 В меню «Devices and Interfaces» выбрать тип шасси, в выпадающем списке выбрать N1 РХ1е-5654, в нем модуль N1 РХ1е-5654. В открывшейся соседней панели нажатием кнопки «Self-Test» запустить процедуру самодиагностики модуля, после завершения которой должно появиться сообщение «The self-test completed successfully».

    • 7.2.4 Выполнить операции по п. 7.2.3 для модуля N1 РХ1е-5696.

7.2.6 Результаты поверки считать положительными, если выполняются требования п.п. 7.2.3 - 7.2.4 и номер версии ПО (инструментального драйвера NI-RFSG) не ниже 14.5.

  • 7.3 Определение диапазона частот и относительной погрешности установки частоты

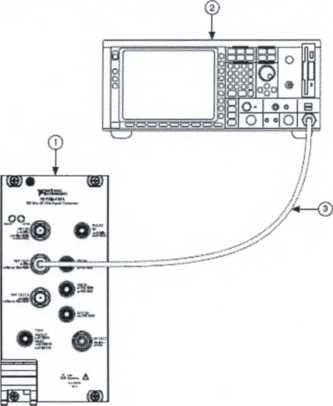

    • 7.3.1 Собрать схему в соответствии с рисунком 1 (слева). Выход REF OUT 10 MHz модуля N1 PXIe-5654 соединить со входом А частотомера кабелем SMA(m) - BNC.

  • 1 - модуль N1 PXIe-5654; 2 - частотомер 43-66; 3 - кабель (SMA(m) - BNC)

Рисунок 1

  • 7.3.2 На частотомере установить время счета не менее 107 мкс.

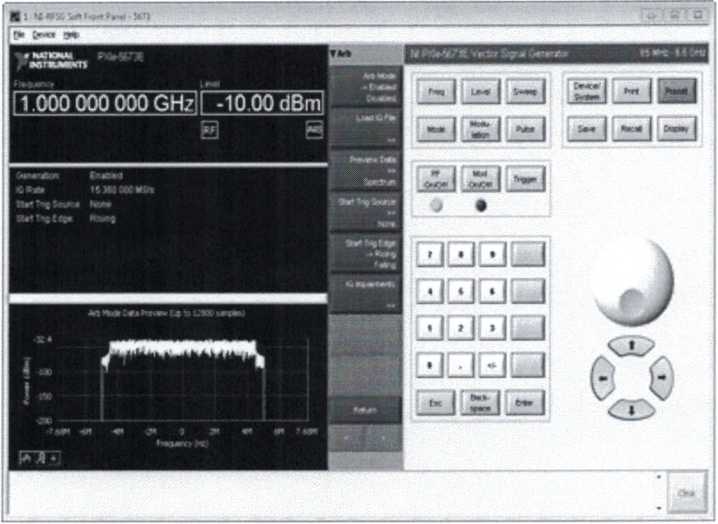

  • 7.3.3  В программе «Measurement & Automation Explorer» выбрать генератор N1 PXIe-5654 и запустить на выполнение виртуальную панель «NI-RFSG» (Рисунок 2). Установить частоту (RF frequency) 4 ГГц, уровень мощности (Power level) 0 дБм. Программно подключить опорный генератор 10 МГц на выход REF OUT 10 MHz генератора.

  • 7.3.4 Измерить с помощью частотомера частоту выходного сигнала опорного генератора 10 МГц генератора N1 PXIe-5654. Значение относительной погрешности установки частоты дг вычислить по формуле (1).

(1)

где FU3M — измеренное значение частоты, МГц.

Рисунок 2

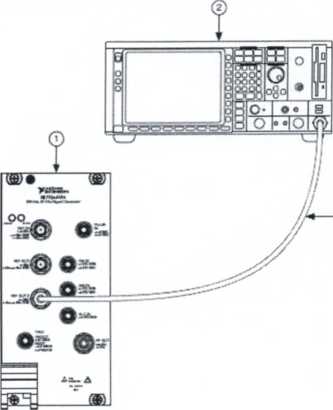

  • 7.3.5 Собрать схему в соответствии с рисунком 1 (справа). Выход REF OUT 100 MHz модуля N1 PXIe-5654 соединить со входом А частотомера кабелем SMA(m) - BNC. Программно подключить опорный генератор 100 МГц на выход REF OUT 100 MHz генератора.

  • 7.3.6 Измерить с помощью частотомера частоту выходного сигнала опорного генератора 100 МГц генератора N1 PXIe-5654. Значение относительной погрешности установки частоты др вычислить по формуле (2).

(2)

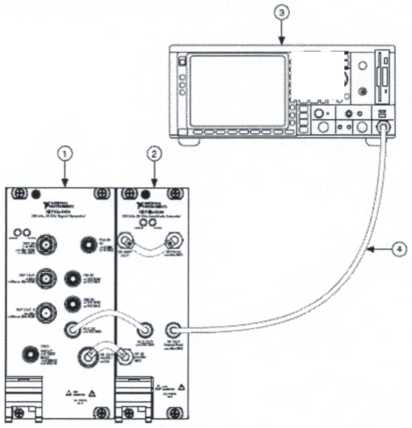

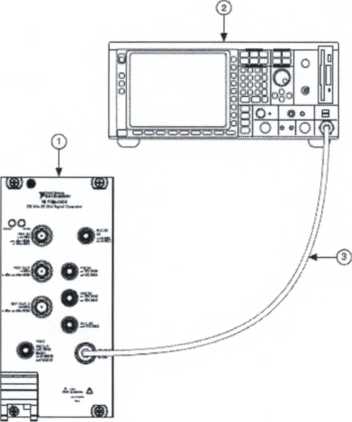

  • 7.3.7 Собрать схему в соответствии с рисунком 2. Слева схема подключения для генератора N1 PXIe-5654, справа для генератора N1 PXIe-5654 с N1 РХ1е-5696.

    • 1 - модуль N1 PXIe-5654;

    • 2 - частотомер 43-66;

    • 3 - кабель (SMA(m) - BNC)

    • 1 - модуль N1 PXIe-5654;

    • 2 - модуль N1 PXle-5696;

    • 3 - частотомер 43-66;

    • 4 - кабель (SMA(m) - BNC)

Рисунок 3

  • 7.3.8 Установить частоту выходного сигнала 250 кГц, уровень мощности 0 дБм. Запустить режим генерирования сигнала. Измерить с помощью частотомера частоту выходного сигнала генератора. Значение относительной погрешности установки частоты др вычислить по формуле (3).

(3)

где FUM - измеренное значение частоты, Гц;

Fycm — установленное значение частоты, Гц.

  • 7.3.9 Повторить измерения по. п. 7.3.9, устанавливая частоту выходного сигнала генератора от 1 до 20 ГГц с шагом в 1 ГГц.

  • 7.3.10 Результаты испытаний считать положительными, если значения погрешности установки частоты опорных генераторов 10 и 100 МГц и частоты выходного сигнала генератора в диапазоне рабочих частот ^находятся в пределах ± 210'6. В противном случае генератор дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 7.4 Определение максимального уровня мощности и относительной погрешности установки уровня мощности

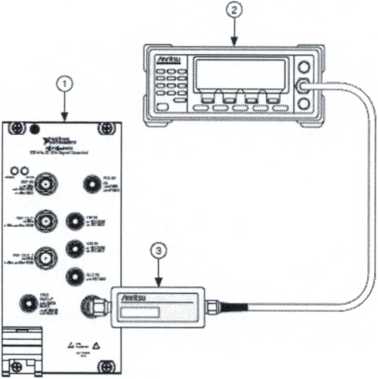

    • 7.4.1 Собрать схему в соответствии с рисунком 4. Слева схема подключения для генератора N1 PXIe-5654, справа для генератора N1 PXIe-5654 с N1 PXle-5696.

Вход частотомера выбирается в соответствии с установленной частотой (от 250 кГц до 100 МГц - вход А; свыше 100 МГц до 2 ГГц - вход Б; свыше 2 ГГц до 20 ГГц - вход В).

  • 7.4.2 Запустить на выполнение виртуальную панель «NI-RFSG».

  • 7.4.3 Последовательно устанавливая частоту и уровень выходного сигнала генератора в соответствии с таблицей 7.1 (значения максимальных уровней выделены жирным шрифтом), провести измерения уровня мощности с помощью ваттметра N1914A с преобразователями измерительными N8487A, N8485A, 8485D (выбираются в зависимости от установленной частоты).

ПРИМЕ4АНИЕ: При поверке генератора N1 PXIe-5654 с N1 PXle-5696 автоматический контроль уровня (ACL) должен быть включен.

л

' ® .. г®

os

—О3»

.^0 •«*

3>Q_

t f

©S. ©»

Ex

з

  • 1 - модуль N1 PXIe-5654;                        1 - модуль N1 РХ1е-5654;

  • 2 - ваттметр N1914А;                           2 - модуль N1 РХ1е-5696;

  • 3 - преобразователь измерительный ваттметра    3 - ваттметр N1914А;

  • 4 - преобразователь измерительный ваттметра

Рисунок 4.

  • 7.4.4 Рассчитать для каждого измеренного значения относительную погрешность измерений в дБ как разность значений уровня мощности (дБм), измеренного ваттметром (дБм) и программно установленного на выходе генератора (дБм).

Таблица 7.1.

Частота сигнала генератора,

МГц

Уровень мощности выходного сигнала генератора, дБм

При поверке генератора N1 PXIe-5654

При поверке генератора N1 PXIe-5654 с N1 РХ1е-5696

0,25

-10

0

+10

+7

+10

-70

-50

-40

-30

-20

-10

0

+10

+13

250

-10

0

+10

+7

+ 10

-70

-50

-40

-30

-20

-10

0

+10

+13

1000

-7

0

+10

+7

+14

-70

-50

-40

-30

-20

-10

0

+ 10

+23

3000

-7

0

+10

+7

+14

-70

-50

-40

-30

-20

-10

0

+10

+27

6000

-7

0

+10

+7

+15

-70

-50

-40

-30

-20

-10

0

+ 10

+26

8000

-7

0

+10

+7

+15

-70

-50

-40

-30

-20

-10

0

+10

+25

12000

-7

0

+10

+7

+14

-70

-50

-40

-30

-20

-10

0

+ 10

+22

15000

-7

0

+10

+7

+15

-70

-50

-40

-30

-20

-10

0

+10

+21

18000

-7

0

+10

+7

+15

-70

-50

-40

-30

-20

-10

0

+10

+21

20000

-7

0

+10

+7

+14

-70

-50

-40

-30

-20

-10

0

+10

+20

7.4.5 Результаты испытаний считать положительными, если значения максимальных уровней мощности не менее указанных в таблице 7.1, и значения относительной погрешности измерений уровня входного сигнала находятся в пределах, указанных в таблице:

относительная погрешность измерений уровня входного сигнала, дБ:

Значение

N1 PXIe-5654

N1 PXIe-5654 с N1 PXIe-5696

(автоматический контроль уровня (ACL) отключен) в диапазоне частот от 2,5-105 до 2,5-106 Гц включ.

в диапазоне св. 2,5-106 до 2-10 Гц

±2,5

±2,0

-

(автоматический контроль уровня (ACL включен) в диапазоне от -70 до -40 дБм включ.

в диапазоне св. -40 до -10 дБм включ.

в диапазоне св. -10 до +13 дБм включ.

в диапазоне св. +13 до UMaKc дБм

-

±1,5

±1,2

±0,8

±1,3

В противном случае генератор бракуется и направляется в ремонт или для проведения настройки.

7.5 Определение относительного уровня гармонических составляющих

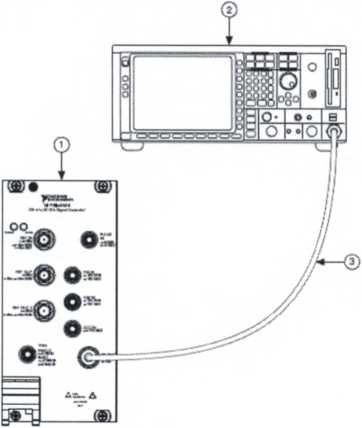

  • 7.5.1 Собрать схему в соответствии с рисунком 5. Слева схема подключения для генератора N1 РХ1е-5654, справа для генератора N1 PXIe-5654 с N1 РХ1е-5696

    ogo

    • 1 - модуль N1 PXIe-5654;

    • 2 - анализатор спектра Е4447А;

    • 3 - кабель (SMA(m) - SMA(m))

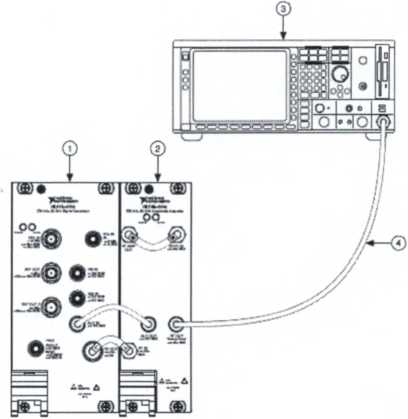

    • 1 - модуль N1 PXIe-5654;

    • 2 - модуль N1 РХ1е-5696;

    • 3 - анализатор спектра Е4447А;

    • 4 - кабель (SMA(m) - SMA(m))

    Рисунок 5

  • 7.5.2 Установить уровень мощности выходного сигнала Ауст равным +10 дБм для генератора N1 PXIe-5654 (+ 8 дБм для генератора N1 PXIe-5654 с N1 РХ1е-5696).

  • 7.5.3 Устанавливая частоту выходного сигнала генератора в соответствии с таблицей 4.2, провести с помощью анализатора спектра измерения максимального из уровней 2 и 3 гармоник Амакс (дБм). Занести измеренные значения в таблицу 4.2.

  • 7.5.4 Рассчитать относительный уровень гармонических составляющих дА (дБ) по формуле 4.

    макс

    (4)

Таблица 4.2

Частота сигнала генератора,

МГц

При поверке генератора N1 PXIe-5654

При поверке генератора N1 PXIe-5654 с N1 РХ1е-5696

Амакс» ДБм

дБ

Допускаемые значения^, дБ

Амакс, ДБм

<5л, дБ

Допускаемые значения^, дБ

0,25

-20

-20

200

-20

-20

250

-25

-25

1000

-30

-30

2000

-40

-55

6000

-40

-55

8000

-40

-55

12000

-40

-50

15000

-40

-50

18000

-40

-50

20000

-40

-50

  • 7.5.5 Результаты испытаний считать положительными, если значения относительных уровней гармонических составляющих находятся в пределах, указанных в таблице 4.2. В противном случае генератор бракуется и направляется в ремонт или для проведения настройки.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При поверке вести протокол произвольной формы.

  • 8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки анализатор к применению не допускается и на него выдается извещение о непригодности с указанием причин забракования.

Главный метролог ООО «КИА»

В.В. Супрунюк
