УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

М. С. Казаков

2018 г.

Тестеры аккумуляторных батарей ВТ-3915

Методика поверки

ИЦРМ-МП-051-18 г. Москва

2018 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на тестеры аккумуляторных батарей ВТ-3915 (далее - тестеры), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

  • 1.3 Основные метрологические характеристики приведены в таблице 1.

Таблица 1 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

от 0 до 220

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,002 £/изм1) + 6е.м.р2))

Разрешение напряжения постоянного тока, мВ

1

Диапазон измерений электрического сопротивления постоянному току, мОм

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, мОм

±(0,01ЯИЗм1)+6е.м.р.2))

Разрешение электрического сопротивления постоянному току, мОм

0,1

2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

    операций поверки тестер бракуют и его поверку прекращают.

Таблица 2

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование и подтверждение соответствия программного обеспечения

8.2

Да

Да

Определение метрологических характеристик

8.3

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1

Калибратор универсальный

8.3

Калибратор универсальный 9100, per. № 25985-09

Вспомогательные средства поверки (оборудование)

2

Термогигрометр электронный

8.1 -8.3

Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

Компьютер

3

Персональный компьютер

8.2

Персональный компьютер (интерфейс Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows) с установленным программным обеспечением

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого тестера необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемого тестера и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемым тестером в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с поверяемым тестером в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от плюс 21 до плюс 25 °C;

  • - относительная влажность воздуха от 30 до 80 %.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые тестеры, а также руководства по эксплуатации на применяемые средства поверки;

  • - выдержать тестеры в условиях окружающей среды, указанных в п. 6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра тестеров проверяют:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие серийного номера указанному в руководстве по эксплуатации;

  • - чистоту и исправность разъемов;

  • - маркировку и наличие необходимых надписей на тестере;

  • - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);

  • - сохранность органов управления, четкость фиксаций их положений.

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

  • 8.2 Опробование и подтверждение соответствия программного обеспечения.

    • 8.2.1 Опробование проводят в следующей последовательности:

  • 1) Включить тестер в соответствии с руководством по эксплуатации.

  • 2) Проверить функционирование встроенного экрана в соответствии с руководством по эксплуатации.

Результаты считают положительными, если включении тестера происходит загорание встроенного экрана и функционирование встроенного экрана осуществляется в соответствии с руководством по эксплуатации.

  • 8.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения осуществляется в следующей последовательности:

  • 1) Включить тестер в соответствии с руководством по эксплуатации;

  • 2) Для определения идентификационного наименования встроенного ПО проверить информацию, приведенную в основном меню, отображаемом при включении тестера.

  • 3) Подключить тестер к персональному компьютеру (далее - ПК) и загрузить ПО.

  • 4) Для определения идентификационного наименования и номера версии внешнего ПО проверить информацию, приведенную на дисплее ПК при загрузке ПО.

Результаты считают положительными, если наименования и номер версии ПО совпадают с данными представленными в описании типа.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение абсолютной погрешности измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения постоянного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности :

  • 1) подготовить тестер и 9100 в соответствии с их руководствами по эксплуатации;

  • 2) собрать схему, представленную на рисунке 1 (контакты для подключения указаны в руководстве по эксплуатации);

  • 3) включить тестер и 9100 в соответствии с их руководствами по эксплуатации;

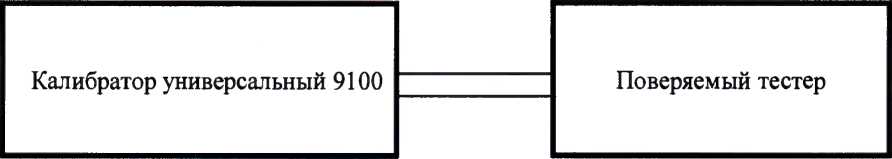

Рисунок 1 - Структурная схема определения метрологических характеристик

  • 4) при помощи 9100 воспроизвести 5 значений напряжения постоянного тока, равномерно распределенных внутри диапазона измерений, В;

  • 5) зафиксировать измеренные тестером значения напряжения постоянного тока;

  • 6) рассчитать значение абсолютной погрешности измерений напряжения постоянного тока At/ по формуле (1):

^и=иизмэт           (1)

где Uusm - измеренное значение напряжения постоянного тока, В;

иэт - эталонное значение напряжения постоянного тока, воспроизведенное при помощи 9100, В.

  • 8.3.2 Определение абсолютной погрешности измерений электрического сопротивления постоянному току

Определение абсолютной погрешности измерений электрического сопротивления постоянному току проводить при помощи калибратора универсального 9100 (далее -9100) в следующей последовательности:

  • 1) подготовить тестер и 9100 в соответствии с их руководствами по эксплуатации;

  • 2) собрать схему, представленную на рисунке 1 (контакты для подключения указаны в руководстве по эксплуатации);

  • 3) включить тестер и 9100 в соответствии с их руководствами по эксплуатации;

  • 4) при помощи 9100 воспроизвести 5 значений электрического сопротивления постоянному току, равномерно распределенных внутри диапазона измерений, мОм;

  • 5) зафиксировать измеренные тестером значения электрического сопротивления постоянному току;

  • 6) рассчитать значение абсолютной погрешности измерений электрического сопротивления постоянному току А/? по формуле (2):

AR = Rm-R,.           (2)

где Rusm - измеренное значение электрического сопротивления постоянному току, мОм;

R3m - эталонное значение электрического сопротивления постоянному току, воспроизведенное при помощи 9100, мОм.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений напряжения постоянного тока и электрического сопротивления постоянному току не превышают пределов, представленных в таблице 1.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Инженер отдела испытаний ООО «ИЦРМ»

Е.С. Устинова

Страница 7 из 7
