Методика поверки «ГСИ. Спектрофотометры DATACOLOR 600» (МП 006.М4-19)

Методика поверки

Тип документа

ГСИ. Спектрофотометры DATACOLOR 600

Наименование

МП 006.М4-19

Обозначение документа

ФГУП "ВНИИОФИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

И.С. Филимонов «30» января 2019 г.

по инновациям

«ВНИИОФИ»

Государственная система обеспечения единства измерений

СПЕКТРОФОТОМЕТРЫ DATACOLOR 600 Методика поверки МП 006.М4-19

____ С.Н. Негода «30» января 2019 г.

Главный метролог

ФГУП «ВНИИОФИ»

Москва 2019 г.

1 Введение

Настоящая методика поверки распространяется на спектрофотометры Datocolor 600 (далее по тексту - спектрофотометры), предназначенные для измерений цветовых характеристик (координаты цвета, координаты цветности) сыпучих или твердых тел в отраженном свете, и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками 1 год.

2 Операции поверки
  • 2.1 При проведении первичной и периодической поверок выполняются

операции, указанные в таблице 1.

Таблица 1 - Операции поверки

№ п/п

Наименование операции

Номер пункта методики

Обязательность выполнения операции

При первичной поверке

При периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Подтверждение соответствия программного обеспечения

8.2

Да

Да

3

Опробование

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение диапазона измерений координат цвета и координат цветности

8.4.1

Да

Да

6

Измерительная апертура (диаметр 3 мм)

8.4.1.3

Да

Нет

7

Измерительная апертура (диаметр 9 мм)

8.4.1.5

Да

Да

8

Измерительная апертура (диаметр 30 мм)

8.4.1.6

Да

Да

9

Определение пределов допускаемой абсолютной погрешности измерений координат цвета и координат цветности

8.4.2

Да

Да

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки
  • 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламенти рующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

  • 8.4.1 -

  • 8.4.2

Рабочий эталон (Наборы мер отражающих координат цвета и координат цветности) по ГПС «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. №2516

Диапазон измерений по шкале координат цвета Х=2,5-109,0; У=1,4-98,0; Z=l,7 до 107,0 по шкале координат цветности х=0,004-0,734; у=0,005-0,834 Абсолютная погрешность измерений координат цвета и координат цветности Дх=Ду=Дг=0,3 ДХУ= 0,002

3.2 Средства поверки, указанные в таблице 2, должны быть поверены и

аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых спектрофотометров с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации на спектрофотометров, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

5 Требования безопасности
  • 5.1 При проведении поверки следует соблюдать требования, установленные ГОС I Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.3 При выполнении поверки должны соблюдаться требования руководства по эксплуатации спектрофотометров.

6 Условия проведения поверки
  • 6.1 Все операции поверки проводят при следующих условиях:

  • - температура окружающего воздуха, °C                  от +15 до +25;

  • - относительная влажность воздуха, %, не более                 80.

  • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры в течение суток - не более 2 °C.

  • 6.3 В помещении не допускаются посторонние источники ионизирующего излучения, мощные постоянные и переменные электрические и магнитные поля.

  • 6.4 Проверьте, чтобы поверхность оптической системы спектрофотометров не была ни существенно повреждена, ни загрязнена. Все заметные глазу загрязнения осторожно продуйте чистым и сухим воздухом.

  • 6.5  Не размещайте спектрофотометры на неустойчивой или наклонной поверхности.

7 Подготовка к поверке
  • 7.1 Перед началом работы со спектрофотометрами необходимо внимательно изучить руководство по эксплуатации, а также ознакомиться с правилами подключения спектрофотометров.

  • 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

  • 7.3 Выдержать спектрофотометры в условиях, указанных в п. 6.1 настоящей Методики поверки не менее 1 часа.

  • 7.4 Подключить спектрофотометры к компьютеру, на который установлено программное обеспечение «Datacolor TOOLS» (ПО), поставляемое в комплекте с прибором, с помощью интерфейсного кабеля USB. Подключить адаптер электропитания к сети переменного тока.

  • 7.5 Переведите тумблер питания в положение ВКЛ (I).

  • 7.6  Установить апертурную диафрагму, из состава спектрофотометра, удостовериться, что она плотно прилегает к вогнутому участку на фотометрической сфере. Закрепляя апертурную диафрагму, удостовериться в том, что ее зачерненная сторона обращена к прибору.

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Проверку проводят визуально. Проверяют соответствие комплектности, расположения органов управления, надписей и обозначений требованиям технической документации; отсутствие механических повреждений на наружных поверхностях спектрофотометра, влияющих на его работоспособность; чистоту гнезд, разъемов и клемм; состояние соединительных кабелей.

  • 8.1.2 Спектрофотометры считаются прошедшими операцию поверки, если комплектность, расположение органов управления, надписи и обозначения соответствуют требованиям технической документации. Корпус, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции.

8.2 Подтверждение соответствия программного обеспечения
  • 8.2.1  Проверяют соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на спектрофотометры.

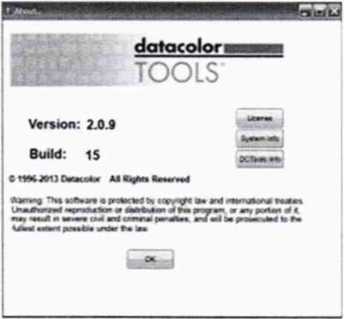

  • 8.2.2 Для просмотра идентификационных данных программного обеспечения спектрофотометров необходимо запустить программное обеспечение, кликнув два раза на ярлык 0015 на рабочем столе компьютера. Откроется основное окно программы (см. рисунок 1).

    Рисунок 1

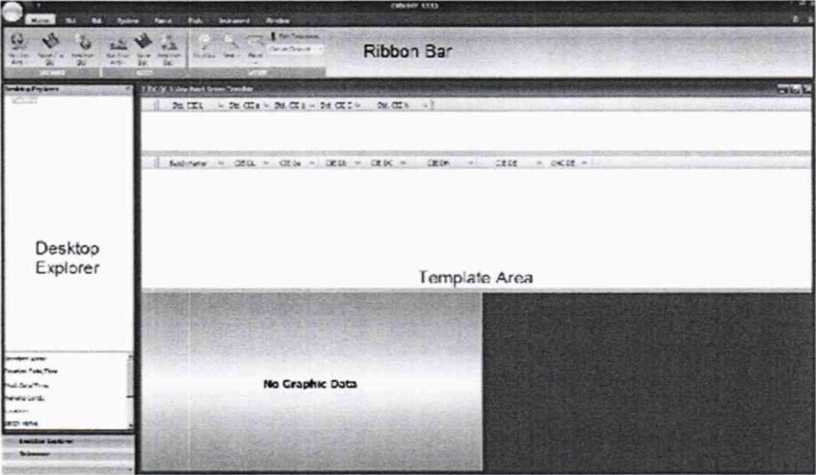

  • 8.2.3 В главном окне программы «Datacolor TOOLS» (см. рисунок 1) зайти во вкладку «Forms» (см. рисунок 2) и затем нажать на раздел «About». После этого в главном окне программы отобразится наименование и номер версии программного обеспечения (см. рисунок 3).

1Л datacolor TOOLS

Home Std

Bat System

Forms

Plots

Instrument

£3 fa Ж

Screen File Print Form Form Form

Рисунок 2

Рисунок 3

  • 8.2.3 Спектрофотометры считаются прошедшими операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Datacolor TOOLS

Номер версии (идентификационный номер) ПО

2.0.9 и выше

Цифровой идентификатор ПО

-

8.3 Опробование
  • 8.3.1 Открыть основное окно ПО (см. рисунок 1).

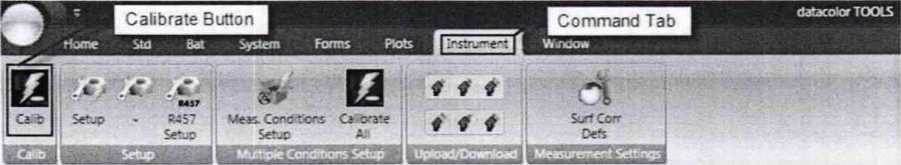

  • 8.3.2 Необходимо провести калибровку спектрофотометра. Кнопка калибровки расположена в командной вкладке «Инструменты». Нажать на командную вкладку «Инструменты», затем нажать на кнопку «Calib/Калибровать» для градуировки калибровки устройства (см. рисунок 4).

Рисунок 4

  • 8.3.3 Откроется экран калибровки (см. рисунок 5). Установите апертуру (начать с самой маленькой 3 мм (при первичной поверке, при периодических поверках устанавливаются апертуры 9 и 30 мм)). Программа автоматически выберет настройки. Нажать кнопку «Calibrate».

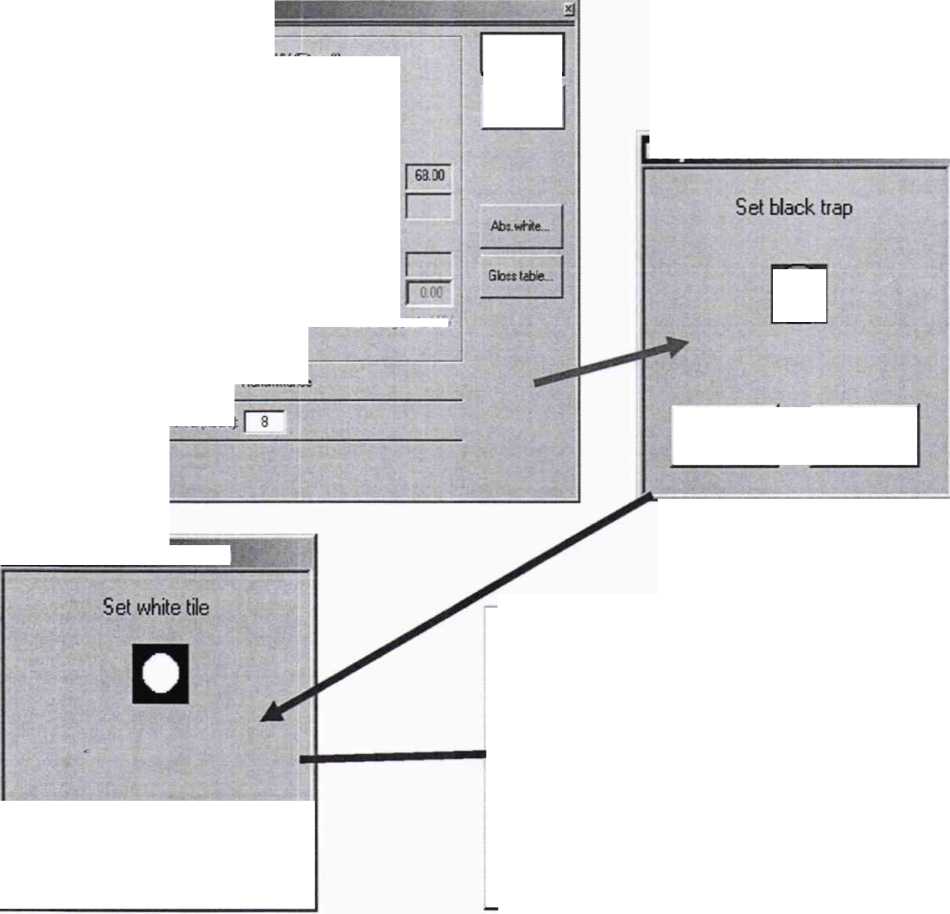

  • 8.3.4 Программа запросит «черный калибровочный стандарт/set black trap». Установить «черный калибровочный стандарт», входящий в комплектацию спектрофотометра. Нажать на кнопку «Ready».

  • 8.3.5 Затем программа запросит «белую калибровочную пластину/set white tile». Установить белую калибровочную пластину, входящую в комплектацию спектрофотометра. Нажать на кнопку «Ready».

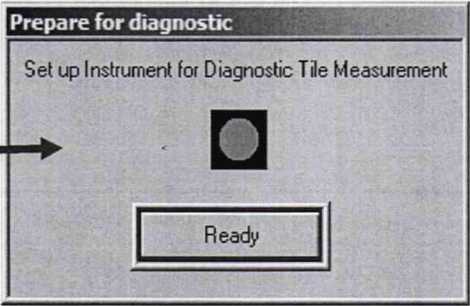

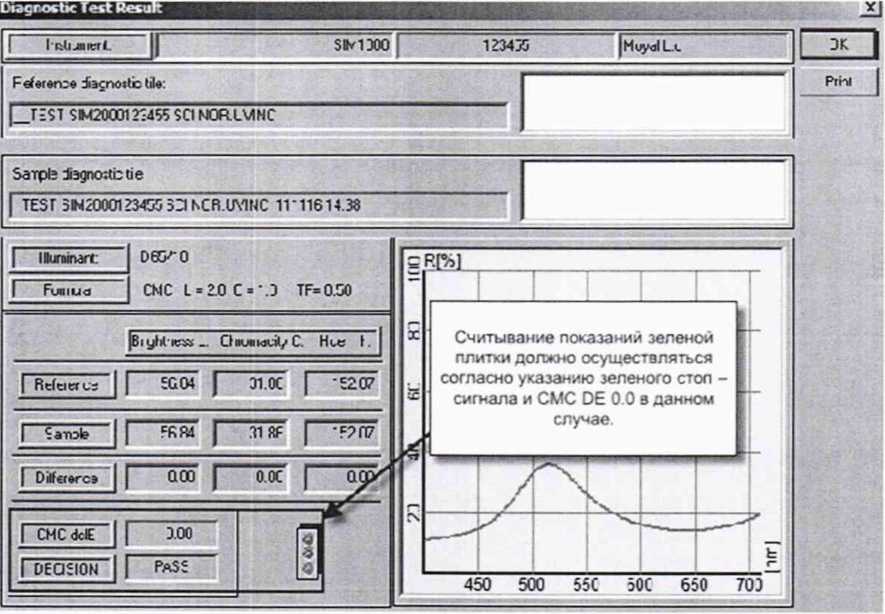

  • 8.3.6 После этого программа запросит «зеленый контрольный образец» («set up instrument for Diagnostic Tile Measurement»). Установить «зеленый контрольный образец», входящий в комплектацию спектрофотометра. Нажать на кнопку «Ready» (см. рисунок 5).

    Incude

    C

    Exclude

    Г

    C

    Glow

    C

    Apenre

    Ca baton time rterval hxisj

    Prepare for calibration

    Cafetabon contHion:

    Cafecabon time:

    P Auto-Zoom

    Г Арру Gan Compemaocn

    Г Output data in 5nm irtervai

    large

    Medbn

    Smal

    Ultra Smal

    Exta Utra Smal

    LV-Fisr G

    0* UV (Fite» FL40)

    Fiet '142

    Fiet FI.45

    C UVD65/10(GarzGries$e]

    C J/DS/IOOEW-ereu

    C W CfliO

    C C^bator

    Рисунок 5

    V9.22

    1КХ1Л'Г*«оЙ)

    G C C c c

    Г Tiansmttarce

    Prepare for calibration

    I Rea* I

    Cancel

    Ъ гетгетпд prtotlT»

    Ready |

    Cancel

  • 8.3.7 Спектрофотометры считаются прошедшими операцию поверки, если все этапы калибровки пройдены без сообщений об ошибках и значки на операционном окне становятся активными (см. рисунок 6).

Рисунок 6

8.4 Определение метрологических характеристик

8.4.1 Определение диапазона измерений координат цвета и цветности
  • 8.4.1.1 Для определения диапазона измерений координат цвета и координат цветности выполняют прямые измерения координат цвета и координат цветности отражающих мер координат цвета и координат цветности из состава Рабочего эталона.

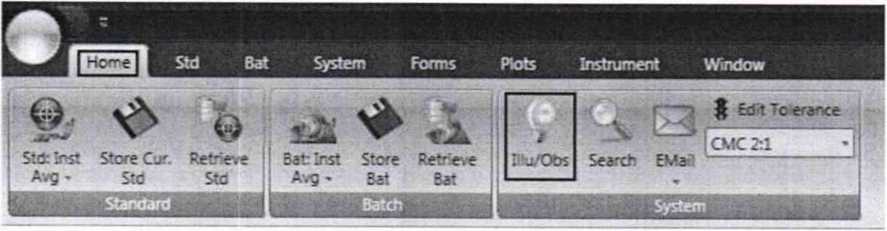

  • 8.4.1.2 Для измерения мер устанавливаем необходимые характеристики. Для этого выбрать вкладку «Главная страница», зайти во вкладку «System» и нажать на кнопку «Illu/Obs/Осветительные средства/наблюдатели» (см. рисунок 7).

Рисунок 7

Установить источники освещения/наблюдения «D65», и геометрию освещения/наблюдения 10°, с включением зеркальной составляющей (см. рисунок 8).

Рисунок 8

  • 8.4.1.3 Для проведения измерений нужно поместить эталонный образец в устройство и нажать на верхнюю половину кнопки «Stdrlnst/CTawiapTHbift /Л               Q

образец/Устройство » (см. рисунок 9). На первый образец из набора создаем стандарт. И со всеми остальными образцами из набора работаем в этой вкладке.

Std. GE L - Std. CIE а « Std. CIE Ь Std. СШ С °

Рисунок 9

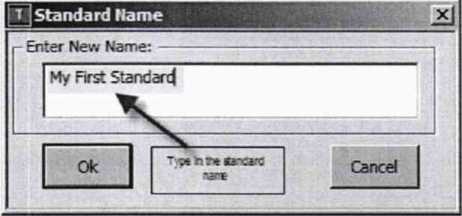

В открывшемся диалоговом окне необходимо ввести название образца и нажать «ОК» (см. рисунок 10).

Рисунок 10

После окончания измерения название образца отобразится в проводнике рабочего стола. Название образец выделится подсветкой, и данные по образцу отобразятся в сетке данных (см. рисунок 11).

Рисунок 11

«                                                                                                             datacoicr TOOLS

пег-e 1

Sto      Bat

System

Forms

Plots     Instrument     Window

$ =ctTowce

•*         '4    " [cet-ao De4-t

Stairst

Store Gz.

Setrese

Ba* Irst Stere

кегм

Гмц/СХж Search P.'a

Avg-

Sto

sta JI

Avg -   гм

Bat

std. □£ L    - Std. QE a -

Std.CIEb =

Std. GE C -

Std-CIEh -=

43.65        -38.42

1834

42.80

153.87

Для вывода на экран значений координат цвета X,Y, Z и координат цветности х, у нажать «Forms» —* «Screen form» —► «Colcoord.fm» и нажать клавишу «ОК» (см. рисунок 12)

J * Л * А -О. ‘   ‘--в ® У. '   ~

Рисунок 12

  • 8.4.1.4 Провести измерения каждой меры из набора по 5 раз с повторной калибровкой прибора после каждой серии измерений.

  • 8.4.1.5 Сменить измерительную апертуру (диаметр 9 мм) и повторить пп. 8.3.2-8.3.6, 8.4.1.2-8.4.1.4

  • 8.4.1.6 Сменить измерительную апертуру (диаметр 30 мм) и повторить пп. 8.3.2-8.3.6, 8.4.1.2-8.4.1.4

  • 8.4.1.7 За результат измерения принимают среднее арифметическое результатов наблюдений отдельно для каждой меры, на каждой апертуре рассчитанное по формуле (1):

(1)

где А -координаты цветаХ Y, Z или координаты цветности хиу;

i - номер наблюдения;

к, - номер меры.

  • 8.4.1.8 Спектрофотометры считаются прошедшими операцию поверки, если диапазон измерений координат цвета на всех апертурах составляет: для X от 2,5 до 109,0; для У от 1,4 до 95,0; для Z от 1,7 до 107,0; а диапазон измерений координат цветности составляет: для х от 0,004 до 0,734; для у от 0,005 до 0,834.

8.4.2 Расчет пределов допускаемой абсолютной погрешности измерений координат цвета и координат цветности
  • 8.4.2.1 Вычислить пределы допускаемой абсолютной погрешности измерений по формуле (2):

Д=±(0х+0Пр)                           (2)

где 0Г - абсолютная погрешность набора мер, взятая из свидетельства о поверке;

0лр- погрешность, вносимая прибором, вычисляемая по формуле (3):

0V=|4-A|                           (3)

где Аэ - эталонные значения координат цвета и координат цветности меры, взятые из свидетельства о поверке.

  • 8.4.2.2 Спектрофотометры считаются прошедшими операцию поверки, если максимальное значение допускаемой абсолютной погрешности измерения координат цвета не превышает ± 1,0; а координат цветности ± 0,007.

9 Оформление результатов поверки
  • 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

  • 9.2 Спектрофотометры, прошедшие поверку с положительным результатом, признаются годными. На них выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.2 фактических значений метрологических характеристик спектрофотометров и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и спектрофотометры допускают к эксплуатации.

  • 9.3 Спектрофотометры, прошедшие поверку с отрицательным результатом, признают непригодными, не допускают к применению и на них выдается извещение о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

И.О. начальника лаборатории подразделения

Е.А. Ивашин

О.В. Позднякова

ФГУП «ВНИИОФИ»

Инженер 1 категории подразделения М-4

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ А (Обязательное) к Методике поверки МП 006.М4-19 «ГСИ. Спектрофотометры Datacolor 600. Методика поверки»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»_____________2 01 года

Средствоизмерений: Спектрофотометры Datacolor 600_____________

(Наименование СИ, тип (если в состав СИ входит несколько автономных олоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №_______№/№____________________

Заводские номера блоков

При надл ежа щее_______________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 006.М4-19 «ГСИ.

Спектрофотометры Datacolor 600. Методика поверки». утвержденной

ФГУП «ВНИИОФИ» «30» января 2019 г.____________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_____________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

<       (приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха,°C

  • - относительная влажность, %, не более

В н е ш н и й о с м от р___________________________

Проверка ПО________________________

О пробование___________________________

Получены результаты поверки метрологичес!

Характеристика

Результат

Требования методики поверки

Диапазон измерений координат цвета:

X

Y

Z

от 2,5 до 109,0 от 1,4 до 95,0 от 1,7 до 107,0

Пределы допускаемой абсолютной погрешности измерений координат цвета АХ = A Y = AZ

±1,0

Диапазон измерения координат цветности:

X

У

от 0,004 до 0,734

от 0,005 до 0,834

Пределы допускаемой абсолютной погрешности измерений координат цветности

± 0,007

Рекоменда ци и__

Средство измерений признать пригодным (или непригодным) для применения

Испо л нител и:______________________________________________________________

подписи, ФИО, должность

12
