СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЙ ИНТЕЛЛЕКТУАЛЬНЫЙ FUTURE METER FM -301 Руководство по эксплуатации Приложение В

Методика поверки

19812717.411152.007РЭ1

Листов

Счетчик электрической энергии трехфазный интеллектуальный FUTURE METER FM - 301 Руководство по эксплуатации Приложение В. Методика поверки

3 Требования к условиям проведения поверки

• 3.1 Порядок организации и проведения поверки должен соответствовать установленному в «Порядке проведения поверки средств измерений», утверждённому приказом Минпромторга России от 31 июля 2020 г. № 2510.

• 3.2 При проведении поверки должны соблюдаться условия:



• - температура окружающего воздуха, °C........................................23 ± 2

• - относительная влажность воздуха. %.....................................от 30 до 80

• - атмосферное давление, мм. рт. ст......................................от 630 до 795

• - внешнее магнитное поле................................................по ГОСТ 31818.11

• - напряжение источника переменного тока, В...............................230 ± 2,3

• - частота измерительной сети. Гц...............................................50 ±0,15

• - форма кривых синусоидального напряжения и тока

с коэффициентом искажения. %...............................................не более 2

• 3.3 Перед проведением поверки необходимо изучить 19812717.411152.007РЭ « Руководство по эксплуатации. Часть 1».

• 3.4 Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки или свидетельство о поверке.

4 Требования к специалистам, осуществляющим поверку

• 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций. аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ. изучивших настоящую методику поверки, эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки.

  Изм	Лист	№ докум.	Подп.	Дата

  19812717.411152.007РЭ1

  Лист

5 Метрологические и технические требования к средствам поверки

• 5.1 Для проведения поверки должно быть организовано рабочее место, оснащенное средствами поверки в соответствии с таблицей 2.

  Инв. №подп. Подл, и дата!Взам инв. №   | Инв №дубл |Подл и дата

  Таблица 2 - Средства поверки

  Средства поверки	Номер пункта методики поверки	Основные технические характеристики средства поверки
  Прибор для испытания электрической          прочности УПУ-10	10.1	Испытательное напряжение до 10 кВ. погрешность установки напряжения ±5 %
  Персональный компьютер	8.2, 9, 10.2-10.6	С операционной системой «Windows ХР» -«Windows 10»
  Устройство сопряжения оптическое УСО-2	8.2, 9, 10.2-10.6	Скорость передачи данных от 9600 бит/с
  Преобразователь   интерфейса ПИ-2	8.2	Скорость передачи данных от 9600 бит/с
  Роутер 3G/NB-loT	8.2	TELEOF1S R.TU968
  Установка поверочная универсальная с прибором электроизмерительным эталонным многофункциональным УППУ-МЭ 3.1/Энергомонитор 3.1 К 02	8.2, 10.2-10.6	(3-10-2-6,336-10“) Вт. (40-70) Гц ПГрм ±(0,03-0,14) %, ПГам ±(0.015-0,07) % (6-576) В, (40-70) Гц. ПГ ±(0,01-0.055) % (0,005-120) А, (40-70) Гц, П Г ±(0,01-0.1) %
  Секундомер     механический СОСпр-2б-2	8.2, 10.2-10.3	Цена деления 0,2 с, класс точности 2
  Источник питания Б5-70	10.2-10.3, 10.6	Напряжение (0-30) В, ток до 50 мА; погрешность индикации ±200 мВ. ±30мА
  Частотомер       электронно счетный 43-63	10.6	Погрешность измерения 5 -10'7
  Примечание - Допускается проведение поверки счетчиков с применением средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых счетчиков с требуемой точностью.

6 Требования (условия) по обеспечению безопасности проведения поверки

• 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 6.2 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», а также требования раздела 1 руководства по эксплуатации 19812717.411152.007РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

• 6.3 К работе на поверочной установке допускаются лица, прошедшие инструктаж по технике безопасности.

  Изм	Лист	№ докум.	Подл.	Дата

  19812717.411152.007РЭ1

  Лист

• -  дата и время;

• - действующее значение активной, реактивной, полной мощности прямого и обратного направлений по каждой из трех фаз и по сумме;

• - действующее значение текущего напряжения по каждой из трех фаз:

• - действующее значение текущего тока по каждой из трех фаз;

• -  частота сети;

• -  мгновенное значение температуры (справочно);

• - действующий тариф;

• -  состояние встроенной батареи;

• - состояние отключателя нагрузки;

• -  количество, дата/время и код последнего события - нарушения качества поставляемой электроэнергии;

• -  количество, дата/время и код последнего события - признака несанкционированного вмешательства;

• -  количество, дата/время и код последнего события - аварийного сбоя в работе счетчика;

• -  признак неработоспособности счетчика вследствие аппаратного или программного сбоя.

Включите питание персонального компьютера и дождитесь загрузки операционной системы. Запустите программу конфигурирования счетчиков «Meter_Config.exe», окно которой имеет вид, представленный на рисунке 1.

Сведения о работе с программой конфигурирования счетчиков содержатся в Приложении Г к Руководству по эксплуатации 19812717.411152.007РЭ2 «Описание работы с программой конфигурирования счетчиков Future Meter». Проверить функционирование счетчика, производя описанные в Приложении Г к Руководству по эксплуатации следующие процедуры:

• - обмена данными по оптопорту,

• - проверку работы интерфейсов GSM/R.F TPP/RS-485/ETH в зависимости от варианта исполнения (установить соединение, прочитать общие данные);

• - чтение/установку даты и времени;

• - запись/чтение тарифного расписания;

• -  проверку срабатывания реле управления нагрузкой;

• - проверку наличия событий срабатывания датчиков вскрытия ККК и корпуса;

• - проверку ЖКИ и подсветки нажатием на кнопку на передней панели:

• - проверку срабатывания датчика магнитного поля.

Отключить измерительные цепи счетчика от напряжения и повторить проверку функционирования при работе счетчика от резервного питания.

W MContg vQOjO.668

MConfig

Архивы

ЖурпДДЫ

Рисунок I - Внешний вид окна программы конфигурирования счетчиков

«Meter_Config.exe»

• 8.2.2 Для проверки правильности работы счетного механизма счетчик необходимо подключить к персональному компьютеру и к измерительной установке УППУ-МЭ согласно схемам, приведенным в Приложении А. и установить:

• -  номинальное напряжение в параллельных цепях счетчика;

ток 7,5 А в каждой фазе;

коэффициент мощности, равный 0,5 инд.

При работе с УППУ используется программа поверки счетчиков Future Meter« Meter_Tools.exe».

Через 180 с после включения по данным, считанным с персонального компьютера, необходимо убедиться, что:

• -  в счетчике с номинальным напряжением 230 В приращение активной энергии увеличилось на (0,129±0.012) кВт ч, а реактивной энергии на (0,222±0,022) кварч;

• -  в счетчике с номинальным напряжением 57,7 В приращение активной энергии увеличилось на (0.0324±0,003) кВт ч, а реактивной энергии на (0.0558±0.005) квар ч.

• 8.2.3 Проверку функционирования импульсных выходов проводят совместно с проверками отсутствия самохода, стартового тока и определением метрологических характеристик.

  Изм	Лист	№ докум.	Подп	Дата

  19812717.411152.007РЭ1



  Инв. №подп. I Подп. и дата I Взам. инв. №    | Инв №дубл | Поди и дата

9 Проверка программного обеспечения (ПО) счетчика

• 9.1 Метрологически значимая часть встроенного программного обеспечения имеет следующие идентификационные признаки:

• - название программного обеспечения - FWMFM-301;

• - версия программного обеспечения - 255.06 -Х.Х.ХХХ, где 255.06 - номер версии метрологически значимой части ПО. Х.Х.ХХХ - номер версии метрологически незначимой части ПО;

• - значение контрольной суммы программного обеспечения - 00 00 AF 5А.

Для проверки соответствия ПО предусмотрена идентификация метрологически значимой части ПО. Идентификация проводится посредством оптопорта. Проверка может быть выполнена следующим способом. Подключить счётчик к компьютеру в соответствии со схемой А.1 Приложения А. Включить питание персонального компьютера. Запустить программу конфигурирования счетчиков «Meter_Config.exe».

В разделе меню «Общие данные» появятся номер версии метрологического программного обеспечения и контрольная сумма, а также номер версии метрологически незначимой части ПО.

Вывод об аутентичности метрологически значимой части программного обеспечения принимается по результатам сравнения вычисленной контрольной суммы встроенного ПО со значением вышеприведенной контрольной суммы.

10 Определение метрологических характеристик счетчика

• 10.1 Проверка электрической прочности изоляции

  • 10.1.1  При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (10 - 15) с.

  • 10.1.2 При достижении испытательного напряжения, счетчик выдержать под его воздействием в течение 1 мин, при этом контролировать отсутствие пробоя, затем плавно уменьшить испытательное напряжение. Точки приложения испытательного напряжения и величина испытательного напряжения приведены в таблице 3. Результат проверки считается положительным, если электрическая изоляция счётчика, при закрытом корпусе и закрытой крышке зажимов, выдерживает испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты.

    Во время испытаний не должно быть искрения, пробивного разряда или пробоя.

    Таблица 3 - Точки приложения и величина испытательного напряжения.

    Модификации счетчиков	Номера контактов счетчика, между которыми прикладывается испытательное напряжение		Величина напряжения по п.7.3.3 TOCT3I818. кВ
    Счетчики непосредственного включения	I -8	«земля»	4

    Лист

    Изм	Лист	№ докум.	Подп.	Дата

    19812717.411152.007РЭ1

Перед началом проверки необходимо перевести импульсные выходы счетчика в режим поверки. Проверка проводится для прямого и обратного направления.

Результаты поверки считаются положительными, если погрешность измерения активной и реактивной энергии находится в пределах ±30 %.

• 10.3 Проверка отсутствия самохода

При поверке отсутствия самохода установите в параллельных цепях счетчика напряжение 1,15 Ином.

Ток в последовательной цепи должен отсутствовать. Перед началом проверки необходимо перевести импульсные выходы счетчика в режим поверки.

При поверке самохода можно использовать схему, приведенную на рисунке 2.

АЛ307БМ

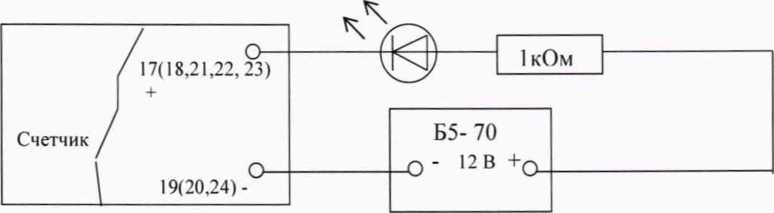

Рисунок 2 - Схема подключения светодиодного индикатора к импульсным выходам счетчика

Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности при измерении активной и реактивной энергии и мощности прямого и обратного направления приведены в таблицах 6-9.

• 10.4.1 При измерении активной энергии и мощности прямого и обратного направления поверка счетчика:

• - класса точности I непосредственного включения проводится при значениях информативных параметров входного сигнала, указанных в таблице 6;

• - класса точности 0.5S, включаемых через трансформатор, проводится при значениях информативных параметров входного сигнала, указанных в таблице 7.

  Инв. №подп. Подп. и дата      Взам. инв №    | Инв №дубл | Подп и дата

  Таблица 7 - Информативные параметры при измерении активной энергии и мощности для счетчиков класса точности 0,5S, включаемых через трансформатор

  Номер испы-тания	Информативные параметры входного сигнала			Пределы допускаемой погрешности,%	Время измерения, с
  	Напряжение, В	ток, А	COS ф		основной режим	режим поверки
  1*	ЗхИном	Зх0,051ном	1	±0,5	-	10
  2*	3 X U НОМ	3 X 1ном	1	±0,5	-	10
  3*	ЗхИном	Зх1макс	1	±0,5	10	-
  4* *	3 х и ном	3Х1ном	0.5 инд.	±0.6	-	10
  5**	3 х и ном	3 х1ном	0.8 емк.	±0,6	-	10
  6*	3 X Ином	1 X 1ном	1	±0,6	-	10

  ♦испытания проводить только по мощности;

  **испытания проводить по импульсам и по мощности.

  10.4.2 При измерении реактивной энергии и мощности прямого и обратного направления поверка счетчика:

  • - класса точности 1 непосредственного включения проводится при значениях информативных параметров входного сигнала, указанных в таблице 8;

  • - класса точности I, включаемых через трансформатор, проводится при значениях информативных параметров входного сигнала, указанных в таблице 9.

  Изм	Лист	№ докум.	Подп.	Дата

  19812717.411152.007РЭ1

  Лист

Таблица 6 - Информативные параметры при измерении активной энергии и мощности для счетчиков непосредственного включения класса точности 1

♦испытания проводить только по мощности;

2*испытания проводить по импульсам и по мощности.

Таблица 8 - Информативные параметры при измерении реактивной энергии и мощности для счетчиков непосредственного включения класса точности 1

*испытания проводить только по мощности;

* * испытания проводить по импульсам и по мощности.

Результаты поверки считаются положительными, если счетчик соответствует заданному классу точности, и если при всех измерениях погрешность находится в пределах допускаемого значения погрешности, приведенных в таблицах 6 - 9, а разность погрешностей при симметричной и несимметричной нагрузке не превышает значений:

• -  при измерении активной нагрузки 1.5 % или 1,0 % для счетчиков класса точности I или 0,5S соответственно;

• -  при измерении реактивной нагрузки 2,5 %.

• 10.5 Определение погрешности измерения параметров сети и показателей качества электрической энергии

• 10.5.1 Определение основной погрешности измерения фазных токов производится методом непосредственного сличения со значениями токов, измеренными эталонным счетчиком установки УППУ-МЭ.

Измерения проводятся в каждой фазе при трех значениях тока: 1макс, 1ном (16), 0.021ном (0.0516).

Погрешности измерения токов рассчитываются по формуле:

Лист

Определяют относительную погрешность измерений по формуле (3):

где Аэ - значение ПКЭ. измеренное Энергомонитором, В;

Аи- результат измерения счетчиком Future Meter FM-30I, В.

Результаты поверки считаются положительными, если вычисленное значение погрешности измерения напряжения находится в пределах ±0.5 % при значениях напряжения в диапазоне 0.8U_HOm.<U<1,2U ном»

Повторить испытания при подключенном резервном питании для двух значений напряжения - минус 10 % U_Hom., плюс 10 % и_ном.

10.5.4 Определение относительной погрешности счетчика при измерении коэффициентов несимметрии по нулевой и обратной последовательностям проводят методом сличения измеренных счетчиком и вычисленных коэффициентов.

Подключите счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержите установку под напряжением в течение 30 минут.

Измерьте трехфазное переменное напряжение при следующих условиях испытаний. приведенных в таблице 10:

Коэффициент несимметрии напряжений по обратной последовательности К?, %, определяют по формуле (4):

K₂=(U₂/Ui)xl00,                                     (4)

где U₂— напряжение обратной последовательности;

Ui- напряжение прямой последовательности.

Коэффициент несимметрии напряжений по нулевой последовательности Ко, %, определяют по формуле (5):

K_o=(Uo/Ui)xlOO,                                     (5)

где Ui- напряжение прямой последовательности:

Uo- напряжение нулевой последовательности.

Коэффициенты должны быть в пределах от 1%Ui до 5%Ui Инструментальная составляющая неопределенности измерений коэффициентов несимметрии по обратной и нулевой

последовательностям не должна превышать ±0.3%. Показания СИ, подключенного к трехфазной системе напряжений с коэффициентом несимметрии по обратной последовательности I %, должны быть в пределах от 0,7% до 1,3% согласно ГОСТ 30804.30-2013 п.5.7.

При расчете погрешности измерений использовать формулу (3). За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Результаты поверки считаются положительными, если вычисленные значения погрешности измерения коэффициентов несимметрии по нулевой и обратной последовательностям находятся в пределах ±0,3 % в диапазоне измерений 1,0-5.

• 10.5.5 Определение относительной погрешности счетчиков при измерении коэффициента активной мощности в каждой фазе и по сумме фаз проводят методом сравнения с измеренным Энергомонитором значением коэффициента мощности в каждой фазе и по сумме фаз.

Подключить счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержать установку под напряжением в течение 30 минут.

Определение погрешности измерения коэффициента активной мощности проводить при номинальном (базовом) токе, номинальном напряжении (57,7 или 230 В в зависимости от варианта исполнения счетчика) и двух значениях коэффициента мощности: 0.5 инд., 0.5 емк.

Установить угол сдвига фаз между током и напряжением в каждой фазе равным 60 ⁰ (К_р=0,5 инд.). Установить время усреднения эталонного счетчика 10 с и режим измерения коэффициента мощности. Произвести измерения по сумме фаз и вычислить относительную погрешность измерений, используя формулу (3). За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Повторить проверку для угла сдвига фаз 0 °, диапазона напряжения от 0.8U_Hom до 1,2U_Hom. диапазона тока от 0,21б до 1.2U

Результаты поверки считают положительными, если вычисленные погрешности измерения коэффициента активной мощности в каждой фазе и по сумме фаз в диапазоне от минус 1 до минус 0,5 и от 0.5 до 1 находятся в пределах ±1 % при значениях тока в диапазоне 0.21_б(1ном)<1<1 -21б(1ном). и при значениях напряжения в диапазоне 0,8U_Hom.<U<1,2U_Hom.

• 10.5.6 Определение абсолютной погрешности счетчика при измерении угла фазового сдвига между фазным напряжением и одноименным током проводят методом сравнения с измеренным Энергомонитором значением угла фазового сдвига между фазным напряжением и одноименным током.

Подключить счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержать установку под напряжением в течение 30 минут.

Определение погрешности проводят в диапазоне измерений от минус 180 °до 180 при номинальном (базовом) токе, номинальном напряжении. Установить на измерительной установке режим измерения угла фазового сдвига. Произвести измерения для диапазона напряжения от 0.81)„ом до 1,2U_HOm. диапазона тока от 0,21б(1ном) до1,21б(1_Ном) За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений. Вычислить абсолютную погрешность измерений, используя формулу (2).

Результаты поверки считают положительными, если вычисленные погрешности измерения угла фазового сдвига между фазным напряжением и одноименным током в диапазоне измерений от минус 180 °до 180 ⁰ не превышают ±0,5 ⁰ при значениях тока в диапазоне 0.21_б(1ном)<1<1,21_б(1ном). и при значениях напряжения в диапазоне 0,8U_Hom.<U<1.2U_Hom.

• 10.5.7 Определение абсолютной погрешности счетчика при измерении угла фазового сдвига между фазными напряжениями проводят методом сравнения с измеренным Энергомонитором значением угла фазового сдвига между фазными напряжениями.

Подключить счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержать установку под напряжением в течение 30 минут.

Определение погрешности проводят в диапазоне измерений от минус 180 °до 180 при номинальном (базовом) токе, номинальном напряжении. Установить на измерительной установке режим измерения угла фазового сдвига. Произвести измерения для диапазона напряжения от 0.8U_HOm до 1,2U_HOm, диапазона тока от 0,21б(1_Ном) до! ,21б(1ном) За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений. Вычислить абсолютную погрешность измерений, используя формулу (2).

Результаты поверки считают положительными, если вычисленные погрешности измерения угла фазового сдвига между фазными напряжениями в диапазоне измерений от минус 180 °до 180  ⁰ не превышают ±0,2° при значениях тока в диапазоне

0,21б(1ном)<1<1,21_б(1ном) и при значениях напряжения в диапазоне 0,8U_HOm.<U<1 ,2U_HOm.

• 10.5.8 Определение относительной погрешности счетчика при измерении положительного и отрицательного отклонения напряжения электропитания в точке передачи электрической энергии от номинального (согласованного) значения проводят методом сличения величин поданного на счетчик напряжения и напряжения, измеренного счетчиком.

Подключить счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержать установку под напряжением в течение 30 минут.

Проводят пять измерений напряжения электропитания для каждой фазы на объединенном интервале времени 10 мин. в соответствии с требованиями ГОСТ 30804.4.30. подпункт 4.5.3 для класса S. Одно значение должно соответствовать номинальному значению напряжения, остальные - отклонениям от номинального значения на +10%, +20% (в случае положительного отклонения напряжения); на -10%, -20% (в случае отрицательного отклонения напряжения) на -20 %, -80 % (в случае отрицательного отклонения напряжения при резервном питании). Подать напряжение с установки на счетчик и сравнить величину напряжения с измеренным счетчиком напряжением.

Принимая во внимание стационарный характер испытательного воздействия, допускается считывать измеряемое значение по истечении 150 периодов сети с момента установки сигнала.

Отрицательное 6U(-) и положительное 5U(+) отклонения напряжения электропитания в точке передачи электрической энергии от номинального/согласованного значения. %, определяются по формулам (6) и (7):

5U(-)=[(Uo-U_m(-))/Uo]-ЮО

5U₍₊r[(Uo-U_m(+))/Uo]-lOO                                (7)

где Um(-), Um(+) — значения напряжения электропитания, меньшие Uo и большие Uo соответственно, усредненные в объединенном интервале времени;

Uo — напряжение, равное стандартному номинальному напряжению Unom или согласованному напряжению U_c.

Результаты поверки считают положительными, если разница между поданным и измеренным напряжением не превышает ±0,5 %.

• 10.5.9 Для определения абсолютной погрешности счетчика при измерении tgcp в каждой фазе и по сумме фаз проводят в диапазоне измерений от минус 258^: до 258⁼ при номинальном токе и номинальном напряжении. Подключить счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержать установку под напряжением в течение 30 минут.

На УППУ установить угол сдвига между током и напряжением поочередно -258°, 0°, 78°, 258°. Убедиться, что диапазон измерений tg(p соответствует диапазону от минус 5 до плюс 5. Произвести измерения для диапазона напряжения от 0,8U_HOm до 1.2U_HOm, диапазона тока от 0,21б(1ном) до!,21б(1ном). За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Результаты поверки считают положительными, если абсолютные погрешности измерения tgcp по сумме фаз в диапазоне измерений от минус 5 до плюс 5 не превышают ±(0.005+0.022 tg(p) при значениях тока в диапазоне 0,21б(1ном)<1<1,21б(1ном) и при значениях напряжения в диапазоне 0.8U_Hom.<U<I.2U_Hom.

• 10.5.10  Определение абсолютной погрешности счетчиков при измерении отклонения частоты на периоде усреднения 10 секунд в диапазоне измерений от 47.5 I ц до 52,5 Гц проводят методом сличения измеренных счетчиком и вычисленных значений отклонения частоты.

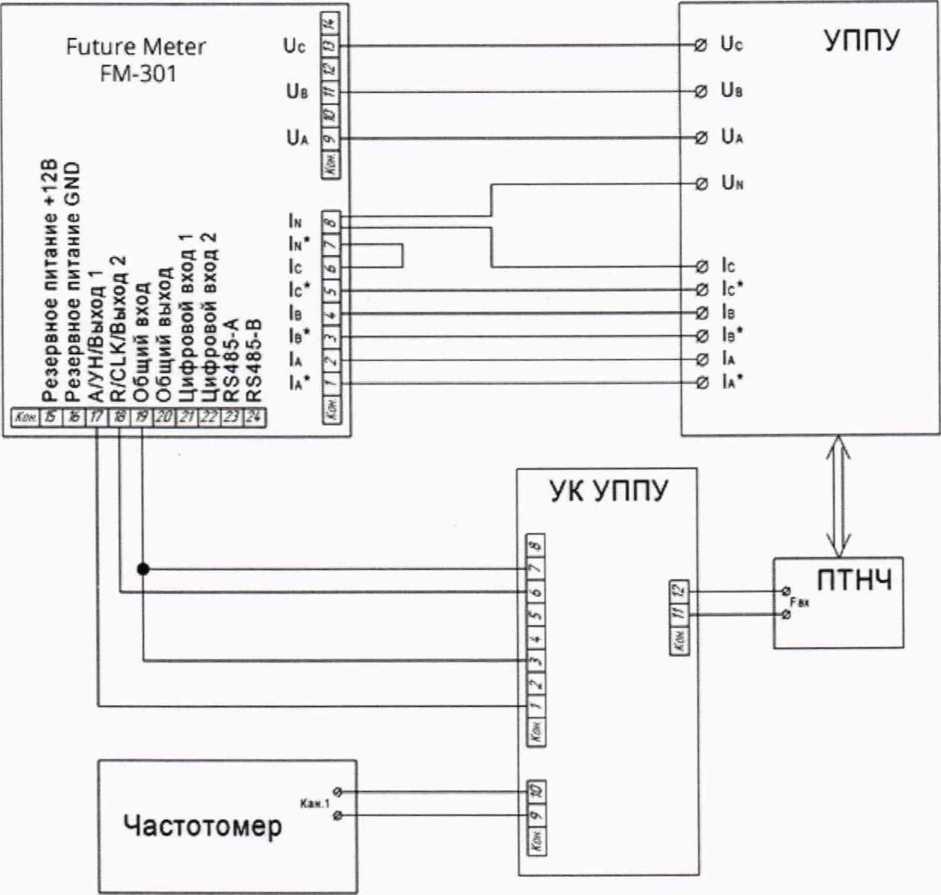

Подключите счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А. Перед испытанием выдержите установку под напряжением в течение 30 минут.

Определение погрешностей метрологических характеристик проводят при номинальной частоте в условиях изменения напряжения от номинальных для счетчика фазных значений напряжения до 0.8Uhom в течение 10 секунд. Измерения проводят каждые 20 секунд.

На основании результатов измерений частоты вычисляют отклонение частоты Af, Гц. по формуле (8):

Af=f-f_H.,                                         (8)

где   f- значение частоты на измерительном интервале;

fH - номинальное значение частоты.

По окончании 20-секундного интервала должны быть определены максимальное и минимальное измеренные значения и диапазон значений, содержащий 95% всех результатов измерений. Диапазон значений, содержащий 95% всех результатов измерений определяют как Afu, А('в. где АПч - нижнее значение отклонения частоты, А1в - верхнее значение отклонения частоты.

Результаты испытаний считаются положительными, если вычисленное значение погрешности измерения отклонения частоты не превышает ±0.05 Гц.

10.6 Определение точности хода часов внутреннего таймера за сутки проводится с помощью частотомера.

Счетчик подсоединить к частотомеру, в соответствии со схемой, приведенной на рисунке А.2 в Приложении А. Частотомер в режиме измерения периода в положении 1:10.

С помощью управляющего ПО подать команду на установку выхода 18 в режим CLK. При этом частотомер измеряет период следования импульсов времязадающего генератора, который должен находиться в пределах от 999995 до 1000005 мкс, что соответствует точности хода часов ±0,5 с/сут.

Результаты поверки считают положительными, если абсолютная погрешность хода встроенных часов находится в пределах ±0,5 с/сут.

И Подтверждение соответствия счетчика метрологическим требованиям

• 11.1  Соответствие счетчика метрологическим требованиям подтверждается положительными результатами поверки при определении метрологических характеристик по каждому пункту раздела 10 «Определение метрологических характеристик счетчика» данной методики поверки.

12 Оформление результатов поверки

• 12.1 Результаты поверки оформляются в соответствии с Приказом Минпромторга №2510 от 31.07.2020 г., ГОСТ 8.584-2004. ГОСТ 3 1 81 8.1 1-2012, ГОСТ 3 1819.2 I-2012, ГОСТ 31819.23-2012, РМГ-51-2002.

• 12.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3 При удовлетворительных результатах поверки, по заявлению владельца средства измерений или лица, предъявившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки наносится давлением на специальную мастику пломб, расположенных в крепёжных отверстиях упоров задней панели прибора на задней панели.

Результаты поверки заносят в раздел 16 формуляра 19812717.411152.007 ФО.

• 12.4 При неудовлетворительных результатах поверки, средство измерений признают непригодным к применению, и, по заявлению владельца средства измерений или лица, предъявившего его на поверку, выписывается извещение о непригодности к применению средства измерений.

  Изм	Лист	№ докум.	Подп.	Дата

  19812717.411152.007РЭ1

  Лист

Приложение А

(обязательное)

Схемы подключения счетчиков к IBM PC и метрологической установке

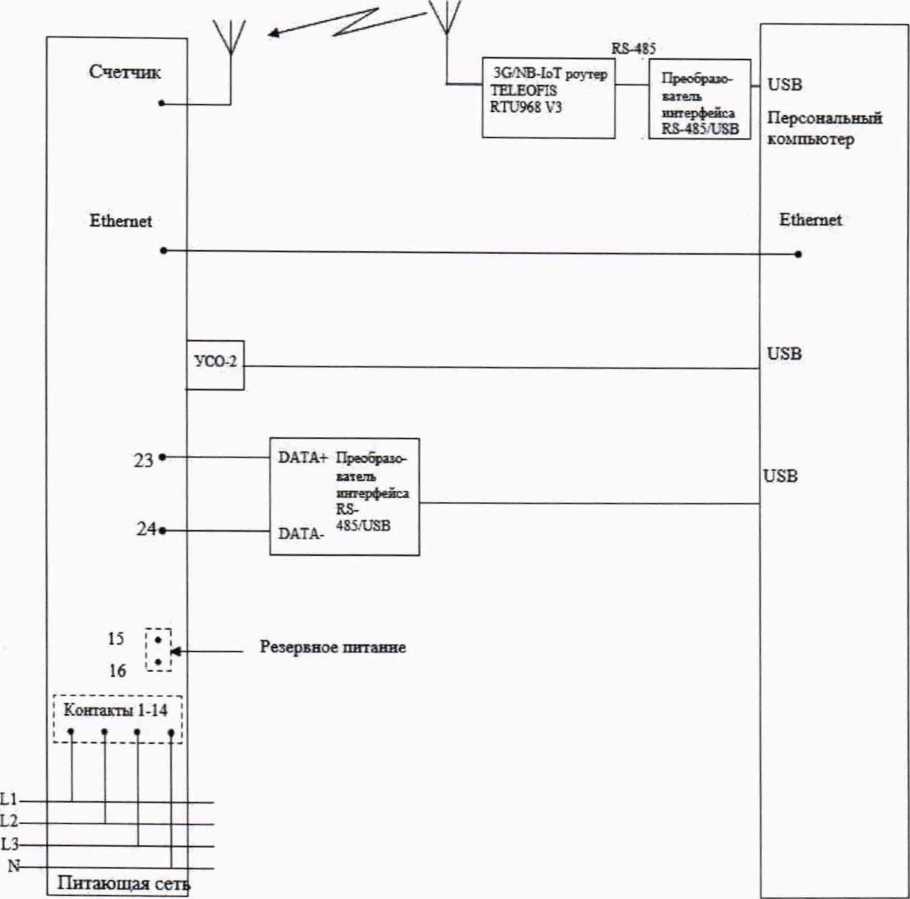

Рисунок А.1 - Схема подключения счетчиков к IBM PC

23

Копировал

Формат А4
