Методика поверки «ГСИ. Датчики оптические инфракрасные Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000, PIR 7200» (МП-242-1514-2013)
Н.И. Ханов
УТВЕРЖДАЮ /—х Руководитель ГЦИ СИ ФГУП "ВНИИМ им ^Д.И.^Менделеева"
К
"22'" февраля 2013 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Датчики оптические инфракрасные Drager модели
Polytron IR (2 IR), PIR 3000, PIR 7000, PIR 7200
МЕТОДИКА ПОВЕРКИ
МП-242-1514-2013
СОГЛАСОВАНО Руководитель научно-исследовательского отдела Государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева"
Разработал
ГЦИ СИ ФГУП "
Руководитель сектора
Т.Б. Соколов
. Менделеева"
Настоящая методика поверки распространяется на датчики оптические инфракрасные Drager модели Polytron IR (2 IR) исполнений 334 и 340, PIR 3000 исполнений IDS00x1 и ITR 00xx, PIR 7000 исполнений 334 и 340, PIR 7200, выпускаемые фирмой «Drager Safety AG & Co.KGaA», Германия (далее - датчики) и устанавливает методику их первичной поверки при вводе в эксплуатацию и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
Примечание - при использовании датчиков в составе измерительных систем, прошедших испытания для целей утверждения типа средств измерений, поверка производится в соответствии с методикой поверки соответствующей системы, утвержденной в установленном порядке.
1. Операции поверки-
1.1. При проведении поверки выполняют операции, указанные в таблице 1.
Данный документ из электронных библиотек ЗАО "Современные информационные услуги" - http://www.snti.ru/
Таблица 1
Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке * |
периодической поверке | ||
|
1. Внешний осмотр |
6.1 |
да |
да |
|
2. Опробование |
6.2 | ||
|
3. Подтверждение соответствия программного обеспечения |
6.3 |
да |
нет |
|
4. Определение метрологических характеристик: |
6.4 | ||
|
- определение основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000 для измерения довзрывоопасных концентраций при первичной поверке |
6.4.1 |
да |
нет |
|
- определение основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000 для измерения довзрывоопасных концентраций при периодической поверке |
6.4.2 |
нет |
да |
|
- определение основной погрешности датчиков оптических инфракрасных Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200 |
6.4.3 |
да |
да |
|
- определение вариации выходного сигнала датчика |
6.4.4 |
да |
нет |
|
- определение времени установления выходного сигнала |
6.4.5 |
да |
да |
Примечания:
1) * датчики, при периодической поверке которых используются поправочные коэффициенты и газовые смеси, содержащие поверочный компонент, подлежат поверке в объеме операций первичной поверки не реже чем один раз в пять лет для контроля стабильности поправочных коэффициентов и их корректировки (при необходимости);
2) после ремонта, связанного с заменой оптического модуля или его элементов и/или юстировки датчики подлежат поверке в объеме операций первичной поверки.
-
1.2. Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
-
2.1. При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2
Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0 - 55) °C, цена деления 0,1 °C, погрешность ± 0,2 °C Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ± 0,8 мм рт. ст. Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 °C |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с | |
|
6.4 |
Источник питания постоянного тока Б5-49, выходной ток 0,001 - 0,999 А, выходное напряжение 0,1 - 99,9 В |
|
Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В | |
|
Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 621-5-85 | |
|
Стандартные образцы состава газовые смеси (далее ГС) состава метан - азот (ГСО 3885-87, 9749-2011, 9750-2011), этан - азот (ГСО 9204-2008), пропан - воздух (ГСО 9218-2008), пропан - азот (ГСО 9142-2008, 9778-2011, 9779-2011, 9780-2011), н-бутан -воздух (ГСО 8978-2008), изобутан - воздух (ГСО 5905-91), н-пентан - воздух (ГСО 8981-2008), гексан - воздух (ГСО 9247-2008), этилен - азот (ГСО 8987-2008), пропилен - азот (ГСО 8976-2008), бензол - воздух (ГСО 9249-2008), цикло-пентан - воздух (ГСО 9246-2008), оксид этилена - воздух (ГСО 10159-2012), диоксид углерода - азот (ГСО 9742-2011, 9743-2011), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением (Приложение А, таблицы А.1 - А.7) | |
|
Калибровочный адаптер для Polytron IR (2 IR, исполнений 334 и 340) (номер заказа 68 09 780) | |
|
Калибровочный адаптер для PIR 7000 (исполнений 334 и 340), PIR 7200 (номер заказа 68 11 610) | |
|
6.2, 6.3, 6.4 |
HART-коммуникатор ABB 691НТ или аналогичный с поддержкой датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 7000 (исполнений 334 и 340), PIR 7200 |
|
6.2, 6.3, 6.4 |
IBM-совместимый персональный компьютер (минимальные системные требования ОС Microsoft ® Windows ® 2000, Windows XP, процессор Intel Pentium или совместимый, оперативная память 16 МБ, свободный СОМ и/или USB-порт) с адаптером интерфейса RS485 или HART-модемом и установленным специализированным программным обеспечением «Drager CC-Vision GDS» для датчиков оптических инфракрасных Drager модели PIR 7000 (исполнений 334 и 340), PIR 7200 |
|
6.4 |
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 |
|
Ротаметр РМ-А-0,16Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,16 м3/ч, кл. точности 4 | |
|
Ротаметр РМ-А-0,25Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,25 м3/ч, кл. точности 4 | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-02600220531-95 | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0 - 150) кгс/см2, диаметр условного прохода 3 мм | |
|
Трубка поливинилхлоридная (ПВХ) 6x1,5 мм по ТУ 64-2-286-79 | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм | |
|
Рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ (исполнение ГГС-Р, ГГС-К) в комплекте со стандартным образцом газовой смеси состава пропилен - азот (ГСО 8976-2008) в баллоне под давлением, выпускаемой по ТУ 6-16-2956-92 | |
|
Рабочий эталон 1-го разряда комплекс ГГП-1, диапазон воспроизводимых довзрывоопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ± 10 % до 5 % | |
|
Рабочий эталон 1-го разряда комплекс динамический газосмесительный ДГК-В, диапазон воспроизводимых довзрывоопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ± 10 % до 5 % |
-
2.2. Допускается применение других средств поверки, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик датчиков с требуемой точностью.
-
2.3. Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.
-
3.1. При проведении поверки соблюдают следующие требования безопасности:
- помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;
- содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;
- при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Ростехнадзором.
4. Условия поверки-
4.1. При проведении поверки соблюдают следующие условия:
20 ± 5
от 30 до 80 от 90,6 до 104,8 24,0 ± 2,4
- температура окружающей среды, °C
- относительная влажность окружающей среды, %
- атмосферное давление, кПа
- напряжение питания постоянного тока, В
5. Подготовка к поверке-
5.1. Перед проведением поверки выполняют следующие подготовительные работы:
- проверяют комплектность датчика в соответствии с его эксплуатационной документацией (при первичной поверке до ввода в эксплуатацию);
- подготавливают датчик к работе в соответствии с требованиями его эксплуатационной документации;
- проверяют наличие паспортов и сроки годности ГС;
- баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые датчики в течение не менее 2 ч;
- подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;
- собирают схему поверки; рекомендуемая схема соединений приведена на рисунке 1.
-
6. Проведение поверки
При внешнем осмотре устанавливают соответствие датчиков следующим требованиям:
- наличие маркировки взрывозащиты и четкость надписей на корпусе;
- отсутствие внешних повреждений, влияющих на работоспособность;
- исправность органов управления;
- маркировка должна соответствовать требованиям эксплуатационной документации;
- четкость надписей на корпусе датчика.
Датчики считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.
6.2. Опробование-
6.2.1. При опробовании проводят проверку общего функционирования датчиков в следующем порядке:
- включают электрическое питание датчиков;
- выдерживают датчики во включенном состоянии в течение времени прогрева;
- фиксируют показания измерительного прибора, подключенного к аналоговому выходу и HART-коммуникатора или персонального компьютера (при наличии), подключенных к цифровому выходу.
-

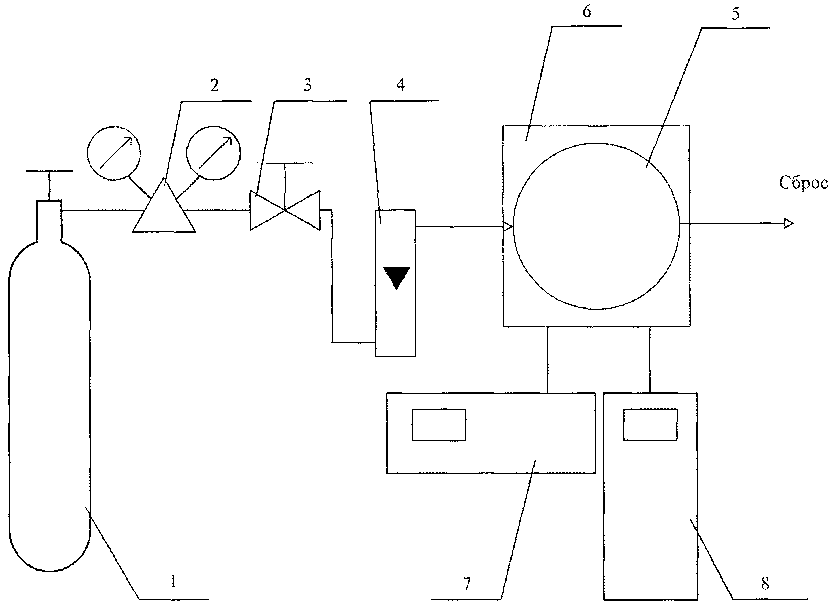

1 - источник ГС;
-
2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);
-
3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);
-
4 - индикатор расхода (ротаметр);
-
5 - адаптер калибровочный (показан условно);
-
6 - поверяемый датчик (показан условно);
-
7 - измерительный прибор (миллиамперметр);
-
8 - HART-коммуникатор или персональный компьютер со специализированным
программным обеспечением.
Примечание - Подача ГС от рабочих эталонов 1-го разряда ГГС, ГГП-1 или ДГК-В осуществляется аналогично, при необходимости сброса излишков ГС в схему следует включить тройник и контролировать расход в линии сброса.
Рисунок 1 - Рекомендуемая схема подачи ГС на вход датчика при проведении поверки
-
6.2.2. Результат опробования считают положительным, если по окончании времени прогрева отсутствует сигнализация об отказах и выходной аналоговый сигнал, датчика не менее 3,8 мА. При наличии в комплекте поставки датчика блока удаленного доступа модели RAB 7000 для PIR 7000 (исполнений 334 и 340), PIR 7200, проверяют отсутствие индикации отказов на дисплее блока.
-
6.3.1. Подтверждение соответствия программного обеспечения (ПО) датчиков проводится путем проверки соответствия ПО датчиков, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.
-
6.3.2. Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО, установленного в датчик:
для PIR 7000 / PIR 7200, Polytron IR (2 IR) через запрос по интерфейсу HART или RS-485 (при наличии технической возможности);
для всех моделей и исполнений датчиков - по фирменной наклейке на корпусе датчика;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа датчиков.
-
6.3.3. Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа датчиков (приложение к Свидетельству об утверждении типа).
-
6.4.1. Определение основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) для измерения довзрывоопасных концентраций при первичной поверке.
Определение основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) для измерения довзрывоопасных концентраций при первичной поверке проводят в следующем порядке:
-
1) На вход датчика подают ГС, содержащие определяемый компонент (таблица А.1, соответственно определяемому компоненту и диапазону измерений) в последовательности №№ 1 - 2 - 3 - 2 - 1 - 3.
Подачу ГС для датчиков Polytron IR (2 IR, исполнений 334 и 340) и PIR 7000 (исполнений 334 и 340) осуществляют посредством калибровочного адаптера, для PIR 3000 (исполнений ITR00xx или IDS00x1) - через штуцер калибровочного адаптера / технологического проточного адаптера / усиленного брызгозащитного кожуха (в зависимости от комплекта поставки).
Расход ГС устанавливают согласно таблице 3. Время подачи ГС - не менее утроенного 7о,9д.
Таблица 3
|
Модель и исполнение датчика |
Расход ГС при поверке, дм3/мин |
Тип используемого калибровочного адаптера |
|
PIR 3000 (исполнений ITR00xx или IDS00x1) |
От 0,5 до 1,0 |
Калибровочный адаптер с брызгозащитой и противопылевым фильтром для закрытых помещений со скоростью воздушного потока до 5 м/с |
|
От 1 до 2 |
Калибровочный адаптер с брызгозащитой и противопылевым фильтром со скоростью воздушного потока до 27 м/с | |
|
От 0,5 до 3 |
Проточная насадка | |
|
Polytron IR (2 IR, исполнений 334 и 340) |
1,5 ± 0,1 |
Калибровочный адаптер |
|
PIR 7000 (исполнений 334 и 340), PIR 7200 |
0,5 ± 0,1 |
Калибровочный адаптер |
-
2) При подаче каждой ГС фиксируют установившиеся показания измерительного прибора, подключенного к аналоговому выходу датчика и (при наличии) HART-коммуникатора или персонального компьютера, подключенных к цифровому выходу.
При наличии в комплекте поставки блока удаленного доступа модели RAB 7000 для PIR 7000 (исполнений 334 и 340), PIR 7200 допускается фиксировать показания по дисплею блока удаленного доступа.
-
3) Рассчитывают значение содержания определяемого компонента в i-ой ГС Ci, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1), по значению выходного токового сигнала по формуле
C
- = • (I, - 4) , (1)
16
где I - установившееся значение выходного токового сигнала датчика при подаче i-ой ГС, мА;
Св - верхний предел диапазона измерений определяемого компонента, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1).
-
4) Рассчитывают значение основной абсолютной погрешности датчика Д, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1), по формуле
Д = - - -, (2)
где Ci - результат измерений содержания определяемого компонента на входе датчика, рассчитанный по выходному аналоговому сигналу, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1);
Сд - действительное значение содержания определяемого компонента в /-ой ГС, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1).
При проведении поверки датчиков довзрывоопасных концентраций действительное значение довзрывоопасной концентрации определяемого компонента в /-ой ГС Сд, % НКПР, рассчитывают по формуле
C д(%(об.д.))
сд = -C—--100, (3)
сНКПР
где C д(%(об.д.)) - объемная доля определяемого компонента, указанная в паспорте /-й ГС, %;
СНКПР - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), %.
-
5) Рассчитывают значение основной относительной погрешности датчика 8, %, по формуле
•100 .
(4)
-
6) Подают на вход датчика ГС, содержащие поверочный компонент (за исключением датчиков на метан, пропан и этилен) в последовательности №№ 2 - 3 (соответственно модели и исполнению датчика, определяемому компоненту и диапазону измерений), приведенные в таблицах:
-
- А.3 - для датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнение 334);
-
- А.4 - для датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнение 340);
-
- А.5 - для датчиков оптических инфракрасных Drager модели PIR 7000 (исполнение 334);
-
- А.6 - для датчиков оптических инфракрасных Drager модели PIR 7000 (исполнение 340);
-
- А.7 - для датчиков оптических инфракрасных Drager модели PIR 3000 (исполнений ITR00xx или IDS00x1).
Примечание - значения поправочных коэффициентов, указанные в таблице А.3 - А.7, приведены на основании данных фирмы «Drager Safety AG & Co.KGaA», Германия, носят справочный характер и подлежат уточнению при проведении первичной поверки датчиков.
-
7) При подаче каждой ГС, содержащей поверочный компонент, фиксируют установившиеся показания измерительного прибора, подключенного к аналоговому выходу датчика и (при наличии) HART-коммуникатора или персонального компьютера (при наличии), подключенных к цифровому выходу.
-
8) Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2 и 3 согласно формуле
( пов.) д(опр.)
(5)
K = Ci__Ci____
1 сд(пов.) с(опр.) ’
где с(пов.) - результат измерений довзрывоопасной концентрации поверочного компонента при подаче /-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);
с - действительное значение довзрывоопасной концентрации поверочного компонента
в /-й ГС, содержащей поверочный компонент, % НКПР;
с(опр.) - результат измерений довзрывоопасной концентрации при подаче /-ой ГС, содержащей определяемый компонент, % НКПР;
сд(опр.) - действительное значение довзрывоопасной концентрации определяемого компонента в /-ой ГС, % НКПР.
-
9) Повторяют операции по п. 6) - 8) три раза, рассчитывают среднее значение поправочного коэффициента для поверочного компонента для точек поверки 2 и 3.
Результаты определения основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) для измерения довзрывоопасных концентраций при первичной поверке считают положительными, если основная погрешность датчика по определяемому компоненту во всех точках поверки не превышает пределов, указанных в таблице Б.1 приложения Б.
-
6.4.2. Определение основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) для измерения довзрывоопасных концентраций при периодической поверке.
Определение основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) для измерения довзрывоопасных концентраций при периодической поверке проводят в следующем порядке:
-
1) На вход датчика подают ГС, содержащие поверочный компонент в последовательности №№ 1 - 2 - 3 (соответственно модели и исполнению датчика, определяемому компоненту и диапазону измерений), приведенные в таблицах;
-
- А.3 - для датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнение 334);
-
- А.4 - для датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнение 340);
-
- А.5 - для датчиков оптических инфракрасных Drager модели PIR 7000 (исполнение 334);
-
- А.6 - для датчиков оптических инфракрасных Drager модели PIR 7000 (исполнение 340);
-
- А.7 - для датчиков оптических инфракрасных Drager модели PIR 3000 (исполнений ITR00xx или IDS00x1).
Примечание - периодическую поверку допускается проводить при подаче ГС, содержащих определяемый компонент, в порядке, указанном в п. 6.3.1 перечисление 1) - 5), но при подаче ГС в последовательности №№ 1 - 2 - 3.
-
2) Рассчитывают значение основной абсолютной погрешности датчика (кроме датчиков на метан, пропан и этилен) Д, довзрывоопасная концентрация, % НКПР, по формуле
д=с( пов.) _ к. сд(пов-), (6)
где С(пов.) - результат измерений довзрывоопасной концентрации поверочного компонента при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);
Сд(пов.) - действительное значение довзрывоопасной концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;
K - значение поправочного коэффициента для i-ой точки поверки, указанное в свидетельстве о первичной поверке и паспорте датчика.
-
3) Значения основной погрешности для датчиков на метан, пропан и этилен рассчитывают по формулам (2) и (4).
Результаты определения основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) при периодической поверке считают положительными, если основная погрешность датчика по поверочному компоненту во всех точках поверки не превышает пределов, указанных в таблице Б.1 приложения Б.
-
6.4.3. Определение основной погрешности датчиков оптических инфракрасных Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200 для измерения объемной доли диоксида углерода.
Определение основной погрешности датчиков оптических инфракрасных Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200 для измерения объемной доли диоксида углерода проводят в следующем порядке:
-
1) На вход датчика подают ГС (таблица А.2, соответственно диапазону измерений) в последовательности:
-
- №№ 1 - 2 - 3 - 2 - 1 - 3 - для диапазона измерений объемной доли пропана от 0 до 850 млн-1 или диоксида углерода от 0 до 10 %;
-
- №№ 1 - 2 - 3 - 4 - 3 - 1 - 4 - для диапазона измерений объемной доли пропана от 0 до 5000 млн-1 или диоксида углерода от 0 до 30 %.
Подачу ГС для датчиков осуществляют посредством калибровочного адаптера, расход ГС устанавливают согласно таблице 3.
-
2) При подаче каждой ГС фиксируют установившиеся показания измерительного прибора, подключенного к аналоговому выходу датчика и (при наличии) HART-коммуникатора или персонального компьютера (при наличии), подключенных к цифровому выходу.
При наличии в комплекте поставки блока удаленного доступа модели RAB 7000 допускается фиксировать показания по дисплею блока удаленного доступа.
-
3) Рассчитывают значение объемной доли определяемого компонента в i-ой ГС Ci, % (млн-1), по значению выходного токового сигнала по формуле (1).
-
4) Рассчитывают значение основной приведенной погрешности датчика у, %, по формуле
с - сд
(7)
——-loo,
Св - Сн
где Ci - измеренное значение объемной доли определяемого компонента на входе датчика, рассчитанное по выходному аналоговому сигналу, % (млн-1);
Сд - действительное значение объемной доли определяемого компонента в i-ой ГС, % (млн-1);
Св, Сн - верхняя и нижняя граница поверяемого диапазона измерений объемной доли определяемого компонента, % (млн-1).
-
5) Рассчитывают значение основной относительной погрешности датчика 8, %, по формуле (4).
Результат определения основной погрешности датчика считают положительным, если основная абсолютная погрешность датчика во всех точках поверки не превышает пределов, указанных в таблице Б.2 приложения Б.
-
6.4.4. Определение вариации выходного сигнала датчика.
Определение вариации выходного сигнала датчика допускается проводить одновременно с определением основной погрешности по п. 6.4.1.
Значение вариации показаний Зд, в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле
бм
П С2 - С2
(8)
д
где С б , См - результаты измерений содержания определяемого компонента при подаче ГС № 2 при подходе со стороны больших и меньших значений соответственно, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1);
до - пределы допускаемой основной абсолютной погрешности, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1).
Значение вариации показаний З8, в долях от пределов допускаемой основной относительной погрешности, находят по формуле
бм
л = С - С2 -100, (9)8 С2д -8о
где 8о - пределы допускаемой основной относительной погрешности, %.
Значение вариации показаний лу, в долях от пределов допускаемой основной приведенной
|
погрешности, находят по формуле: |
бм S- 2 - С2 -100, (10) у Сд-у С2 -уо |
уо - пределы допускаемой основной приведенной погрешности. %.
Результат определения вариации выходного сигнала считают положительным, если значение вариации не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.5. Определение времени установления показаний.
Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 по схеме рисунка 1.
Определение времени установления показаний проводить в следующем порядке:
-
1) Снять трубку от источника ГС с входа датчика (калибровочного адаптера).
-
2) Открыть вентиль на баллоне с ГС № 3 и пропускать ГС через соединительные линии и насадку в течение не менее 180 с (при длине соединительных линий не более 2 м), расход ГС устанавливают в соответствии с таблицей 3.
-
3) Надеть трубку на вход датчика (калибровочного адаптера), включить секундомер, зафиксировать показания через время ti, равное То,9д и равное 3 То,9д (значение То,9д для конкретного исполнения датчика приведено в Описании типа (приложение к Свидетельству об утверждении типа)).
Результаты определения времени установления показаний считают удовлетворительными, если выполняется условие:
Cti > 0,9 • Ca, (11)
где Ct1, Ct2 - значения выходного сигнала датчика через время t1 и t2 после подачи ГС, довзрывоопасная концентрация, % НКПР, или объемная доля, % (млн-1).
7. Оформление результатов поверки-
7.1. При проведении поверки датчиков составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении В.
-
7.2. Датчики, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.
-
7.3. Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.
-
7.4. Рекомендуемая форма заполнения оборотной стороны свидетельства о поверке СИ приведена в приложении Г.
-
7.5. При отрицательных результатах поверки эксплуатацию датчиков запрещают и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.
(обязательное)
Технические характеристики газовых смесей, используемых при поверке датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340),
PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340), PIR 7200
Таблица А.1
Технические характеристики газовых смесей для первичной поверки датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) для измерения довзрывоопасных концентраций
|
Определяемый компонент |
Диапазон измерений, объемная доля определяемого компонента, % (довзрывоопасная концентрация, % НКПР) |
Номинальное значение объемной доли определяемого компонента, пределы допускаемого отклонения, % |
Пределы допускаемой погрешности аттестации |
Номер по реестру СО или источник получения ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 | ||||
|
метан (CH4) |
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
2,20 ± 0,25 |
4,15 ± 0,25 |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
этан (C2H6) |
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
1,25 ± 0,13 |
2,27 ± 0,23 |
± 3 % отн. |
ГСО 9204-2008 | |||
|
пропан (C3H8) |
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,85 ± 10 % отн. |
1,54 ± 10 % отн. |
± 2 % отн. |
ГСО 9142-2008 | |||
|
н-бутан (C4H10) |
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,80 ± 10 % отн. |
1,27 ± 10 % отн. |
± 2 % отн. |
ГСО 8978-2008 | |||
|
изобутан (i-C<Hio) |
От 0 до 0,65 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,3 ± 0,1 |
0,6 ± 0,1 |
± (-8,3Х+9,9) % отн. |
ГСО 5905-91 | |||
|
н-пентан (C5H12) |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 15 % отн. |
0,50 ± 15 % отн. |
± 5 % отн. |
ГСО 8981-2008 | |||
|
гексан (СбИи) |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,25 ± 10 %отн. |
0,45 ± 10 % отн. |
± 3 % отн. |
ГСО 9247-2008 | |||
|
гептан (С7И16) (кроме PIR 3000) |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 10 % отн. |
0,5 ± 10 % отн. |
* |
ГГП-1 | |||
|
октан (С8И18) |
От 0 до 0,4 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,2 ± 10 % отн. |
0,36 ± 10 % отн. |
* |
ГГП-1 | |||
|
нонан (С9И20) |
От 0 до 0,35 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,17 ± 10 % отн. |
0,30 ± 10 % отн. |
* |
ГГП-1 | |||
|
этилен (С2И4) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 23 (от 0 до 100 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,15 ± 10 % отн. |
2,1 ± 10 % отн. |
± 3 % отн. |
ГСО 8987-2008 | |||
|
пропилен (СзИб) |
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
1,0 ± 10 % отн. |
1,9 ± 10 % отн. |
± 4 % отн. |
ГГС с ГСО 8976-2008 | |||
|
бензол (СбИб) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,3 ± 20 % отн. |
0,5 ± 20 % отн. |
± 6 % отн. |
ГСО 9249-2008 | |||
|
толуол (СбИ5-СИз) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 10 % отн. |
0,5 ± 10 % отн. |
* |
ГГП-1 | |||
|
о-ксилол (С8И10) |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,25 ± 10 % отн. |
0,46 ± 10 % отн. |
* |
ДГК-В | |||
|
п-ксилол (С8И10) (кроме PIR 3000) |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 10 % отн. |
0,5 ± 10 % отн. |
* |
ДГК-В | |||
|
стирол (С8И8) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 10 %отн. |
0,5 ± 10 % отн. |
* |
ГГП-1 | |||
|
метанол (СИ3ОИ) |
От 0 до 2,75 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,38 ± 10 % отн. |
2,47 ± 10 % отн. |
* |
ГГП-1 |
|
этанол (C2H5OH) |
От 0 до 1,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,78 ± 10 % отн. |
1,4 ± 10 % отн. |
* |
ГГП-1 | |||
|
изопропанол (C3H7OH) |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,5 ± 10 % отн. |
0,9 ± 10 % отн. |
* |
ГГП-1 | |||
|
ацетон (СзНбО) |
От 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,63 ± 10 % отн. |
1,14 ± 10 % отн. |
* |
ГГП-1 | |||
|
оксид этилена (C2H4O) (кроме Polytron IR (2 IR) исполнения 340 и PIR 3000) |
От 0 до 1,3 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,65 ± 10 % отн. |
1,18 ± 10 % отн. |
± 5 % отн. |
ГСО 10159 2012 | |||
|
циклогексан (OH12) (только для PIR 7000 исполнения 340, Polytron IR (2 IR) исполнения 340) |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,3 ± 10 % отн. |
0,54 ± 10 % отн. |
* |
ГГП-1 | |||
|
этилацетат (C4H8O2) |
От 0 до 1,1 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,55 ± 10 % отн. |
1,0 ± 10 % отн. |
* |
ГГП-1 | |||
|
циклопентан (C5H10) |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 10 % отн. |
0,63 ± 10 % отн. |
± 4 % отн. |
ГСО 9246-2008 | |||
|
Примечания:
л 1 1 1л 1 , (1 "^нижн. ),(|А0кон. 1 |А0нач. 1) | А0(А )-± |А0нач.|+ ( _ ) , у \ 1 верхн. нижн.) J где Хнижн. и Хверхн. - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, % (указана в эксплуатационной документации на рабочие эталоны 1-го разряда ДГК-В и ГТП-1); А0нач. и А0кон. - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, % (10 и 5 % соответственно). | ||||||
Таблица А.2
Технические характеристики газовых смесей для поверки (первичной и периодической) датчиков оптических инфракрасных Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200 для измерения объемной доли диоксида углерода
|
Определяемый компонент / датчик |
Диапазон измерений, объемная доля определяемого компонента |
Номинальное значение объемной доли определяемого компонента, пределы допускаемого отклонения |
Пределы допускаемой погрешности аттестации |
Номер ПГС по реестру СО или источник ПГС | |||
|
ГС № 1 |
ГС № 2 |
ГС № 3 |
ГС № 4 | ||||
|
Пропан / PIR 7000 исполнения 340 |
От 0 до 850 млн-1 |
азот |
Сорт 1 по ГОСТ 9293-74 | ||||
|
420 млн-1 ± 10 % отн. |
770 млн-1 ± 10 % отн. |
- |
± 4 % отн. |
ГСО 9218-2008 | |||
|
От 0 до 5000 млн-1 |
азот |
Сорт 1 по ГОСТ 9293-74 | |||||
|
1000 млн-1 ± 10 % отн. |
2500 млн-1 ± 10 % отн. |
4500 млн-1 ± 10 % отн. |
± 4 % отн. |
ГСО 9218-2008 | |||
|
Диоксид углерода / PIR 7200 |
От 0 до 10 % |
азот |
Сорт 2 по ГОСТ 9293-74 | ||||
|
5 ± 0,5 % |
9,5 ± 0,5 % |
- |
± 0,8 % отн. |
ГСО 9742-2011 | |||
|
От 0 до 30 % |
азот |
Сорт 2 по ГОСТ 9293-74 | |||||
|
0,19 ± 0,01 % |
± (-5Х + 1,7) % отн. |
ГСО 3757-87 | |||||
|
15 ± 1,5 % |
28,5 ± 1,5 % |
± (-0,02Х + 0,84) % отн. |
ГСО 9743-2011 | ||||
Таблица А.3
Технические характеристики газовых смесей для периодической поверки датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнение 334) для измерения довзрывоопасных концентраций
|
Определяемый / поверочный компонент |
Диапазон измерений, объемная доля определяемого компонента, % (довзрывоопасная концентрация, % НКПР) |
Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента) |
Пределы допускаемой погрешности аттестации |
Номер по реестру СО или источник получения ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 | ||||
|
метан (CH4) / метан |
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
2,20 ± 0,25 (1,00) |
4,15 ± 0,25 (1,00) |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
этан (C2H6) / пропан |
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,62 ± 10 % отн. (0,69) |
1,34 ± 10 % отн. (0,57) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
пропан (СзН8) / пропан |
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,85 ± 10 % отн. (1,00) |
1,54 ± 10 % отн. (1,00) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
н-бутан (C4H10) / пропан |
От 0 до 1,4 (от 0 до 100 %НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,36 ± 0,025 (1,19) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,58 ± 10 % отн. (1,31) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изобутан (i-C4Hio) / пропан |
От 0 до 0,65 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,17 ± 0,025 (2,56) |
0,25 ± 0,025 (3,08) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | |||
|
н-пентан (C5H12) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,37 ± 0,025 (1,14) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,60 ± 10 % отн. (1,28) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
гексан (C6H14) /пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,30 ± 0,025 (1,37) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,5 ± 10 % отн. (1,54) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
гептан (C7H16) /пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,19 ± 0,01 (2,26) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,30 ± 0,025 (2,50) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2008 | ||||
|
октан (C8H19) / пропан |
От 0 до 0,4 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 0,025 (1,57) |
± (-16,67 Свх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,45 ± 0,025 (1,68) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
нонан (C9H20) / пропан |
От 0 до 0,35 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,2 ± 0,01 (2,17) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,35 ± 0,025 (2,26) |
± 2 % отн. |
ГСО 9779-2001 | ||||
|
этилен (C2H4) / этилен |
От 0 до 2,3 (от 0 до 100 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,15 ± 10 % отн. (1,00) |
2,1 ± 10 % отн. (1,00) |
± 3 % отн. |
ГСО 8987-2008 | |||
|
пропилен (C3H6) / пропан |
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,38 ± 0,025 (1,13) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,78 ± 10 % отн. (0,99) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
бензол (C6H6) / пропан |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,20 ± 0,01 (2,05) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,38 ± 0,025 (2,00) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
толуол (C6H5-CH3) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 0,025 (1,60) |
± (-16,67Свх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,51 ± 10 % отн. (1,49) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
о-ксилол (C8H10) / |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 |
|
пропан |
0,29 ± 0,025 (1,48) |
± (-16,67 Свх + 10) % отн. |
ГСО 9778-2011 | |||
|
0,53 ± 10 % отн. (1,44) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
п-ксилол (CsHio) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,37 ± 0,025 (1,04) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,73 ± 10 % отн. (1,04) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
СТИРОЛ (C8H8) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,93 ± 10 % отн. (0,62) |
1,67 ± 10 % отн. (0,62) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
метанол (CH3OH) / пропан |
От 0 до 2,75 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0?94 ± 10 % отн. (0,45) |
1,7 ± 10 % отн. (0,45) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
этанол (C2H5OH) / пропан |
От 0 до 1,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,48 ± 0,025 (0,89) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,93 ± 10 % отн. (0,82) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изопропанол (C3H7OH) / пропан |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,38 ± 0,025 (1,1) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,64 ± 10 % отн. (1,2) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
ацетон (C3H6O) / пропан |
От 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,22 ± 0,025 (1,93) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,42 ± 0,025 (1,84) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
оксид этилена (C2H4O) / пропан |
От 0 до 1,3 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,61 ± 10 % отн. (0,70) |
1,41 ± 10 % отн. (0,54) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
этилацетат (C4H8O2) / пропан |
От 0 до 1,1 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,45 ± 0,025 (0,94) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,88 ± 10 % отн. (0,86) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
циклопентан (C5H10) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,4 ± 0,025 (1,06) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,65 ± 10 % отн. (1,18) |
± 2 % отн. |
ГСО 9142-2008 |
Таблица А.4
Технические характеристики газовых смесей для периодической поверки датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнение 340) для измерения довзрывоопасных концентраций
|
Определяемый / поверочный компонент |
Диапазон измерений, объемная доля поверочного компонента, % (довзрывоопасная концентрация, % НКПР) |
Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента) |
Пределы допускаемой погрешности аттестации |
Номер по реестру СО или источник получения ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 | ||||
|
метан (CH4) / метан |
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
2,20 ± 0,25 (1,00) |
4,15 ± 0,25 (1,00) |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
этан (C2H6) / метан |
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
1,0 ± 0,25 (0,96) |
2,1 ± 0,25 (0,96) |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
пропан (C3H8) / пропан |
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,85 ± 10 % отн. (1,00) |
1,54 ± 10 % отн. (1,00) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
н-бутан (C4H10) /пропан |
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,45 ± 0,025 (0,95) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,82 ± 10 % отн. (0,94) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изобутан (i-C<Hio) / пропан |
От 0 до 0,65 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 0,025 (1,15) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,66 ± 10 % отн. (1,15) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
н-пентан (C5H12) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,52 ± 10 % отн. (0,81) |
0,97 ± 10 % отн. (0,79) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
гексан (CH14) / пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,47 ± 10 % отн. (0,9) |
0,74 ± 10 % отн. (1,03) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
гептан (C7H16) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,5 ± 10 % отн. (0,74) |
1,03 ± 10 % отн. (0,74) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | |||
|
октан (C8H18) / пропан |
От 0 до 0,4 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,43 ± 0,025 (0,98) |
± 2 % отн. |
ГСО 9779-2008 | ||||
|
0,75 ± 10 % отн. (1,03) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
нонан (C9H20) / пропан |
От 0 до 0,35 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,37 ± 0,025 (1,14) |
± 2 % отн. |
ГСО 9779-2001 | ||||
|
0,64 ± 10 % отн. (1,2) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
пропилен (СзНб) / пропан |
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,28 ± 0,025 (134) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,57 ± 10 % отн. (1,34) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
о-ксилол (C8H10) / пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,13 ± 0,025 (3,36) |
0,21 ± 0,025 (3,59) |
±(-16,67 СВх + 10) % отн. |
ГСО 9778-2008 | |||
|
п-ксилол (C8H10) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,43 ± 0,025 (0,88) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,87 ± 10 % отн. (0,88) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
метанол (CH3OH) / пропан |
От 0 до 2,75 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 0,025 (1,01) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,76 ± 10 % отн. (1,01) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
этанол (C2H5OH) / пропан |
От 0 до 1,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,48 ± 0,025 (0,82) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,93 ± 10 % отн. (0,82) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изопропанол (C3H7OH) / пропан |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,29 ± 0,025 (1,32) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,58 ± 10 % отн. (1,32) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
ацетон (C3H6O) /пропан |
От 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,43 ± 0,025 (0,88) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,86 ± 10 % отн. (0,88) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
циклогексан (C6H12) / пропан |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,43 ± 0,025 (0,98) |
± 2 % отн |
ГСО 9779-2011 | ||||
|
0,63 ± 10 % отн. (1,21) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
этилацетат (C4H8O2) / пропан |
От 0 до 1,1 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 0,025 (1,07) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,71 ± 10 % отн. (1,07) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
циклопентан (C5H10) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ-6-21-5-85 | |||
|
0,45 ± 0,025 (0,94) |
± 2 % отн. |
ГСО 9779-2011 |
|
0,83 ± 10 % отн. (0,92) |
± 2 % отн. |
ГСО 9142-2008 |
Таблица А.5
Технические характеристики газовых смесей для периодической поверки датчиков оптических инфракрасных Drager модели PIR 7000 (исполнение 334) для измерения довзрывоопасных концентраций
|
Определяемый / поверочный компонент |
Диапазон измерений, объемная доля поверочного компонента, % (довзрывоопасная концентрация, % НКПР) |
Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента) |
Пределы допускаемой основной погрешности аттестации |
Номер по реестру СО или источник получения ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 | ||||
|
метан (CH4) / метан |
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
2,20 ± 0,25 (1,00) |
4,15 ± 0,25 (1,00) |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
этан (C2H6) / пропан |
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,66 ± 10 % отн. (0,64) |
1,58 ± 10 % отн. (0,48) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
пропан (C3H8) / пропан |
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,85 ± 10 % отн. (1,00) |
1,54 ± 10 % отн. (1,00) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
н-бутан (C4H10) /пропан |
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,40 ± 0,025 (1,06) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,69 ± 10 % отн. (1,11) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изобутан (i-C<Hio) / пропан |
От 0 до 0,65 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 0,025 (1,32) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,52 ± 10 % отн. (1,46) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
н-пентан (C5H12) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,44 ± 0,025 (0,97) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,77 ± 10 % отн. (1,0) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
гексан (CH14) /пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,25 ± 0,025 (1,71) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,47 ± 0,025 (1,63) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
гептан (C7H16) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 0,025 (1,25) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,55 ± 10 % отн. (1,38) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
октан (C8H18) / пропан |
От 0 до 0,4 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,27 ± 0,025 (1,57) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,45 ± 0,025 (1,68) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
нонан (C9H20) / пропан |
От 0 до 0,35 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,2 ± 0,01 (2,17) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,35 ± 0,025 (2,26) |
± 2 % отн. |
ГСО 9779-2001 | ||||
|
этилен (C2H4) / этилен |
От 0 до 2,3 (от 0 до 100 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,15 ± 10 % отн. (1,00) |
2,1 ± 10 % отн. (1,00) |
± 3 % отн. |
ГСО 8987-2008 | |||
|
пропилен (СзНб) / пропан |
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,38 ± 0,025 (1,13) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,78 ± 10 % отн. (0,99) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
бензол (СбНб) / пропан |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,20 ± 0,01 (2,05) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,38 ± 0,025 (2,00) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
толуол (C6H5-CH3) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,25 ± 0,025 (1,69) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,50 ± 10 % отн. (1,58) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
о-ксилол (C8H10) / пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,26 ± 0,025 (1,62) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,52 ± 10 % отн. (1,46) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
п-ксилол (C8H10) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,30 ± 0,025 (1,30) |
± (-16,67 Свх +10) % отн. |
ГСО 9778-2011 | ||||
|
0,58 ± 10 % отн. (1,30) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
стирол (C8H8) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,81 ± 10 % отн. (0,71) |
1,51 ± 10 % отн. (0,69) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
метанол (CH3OH) / пропан |
От 0 до 2,75 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,8 ± 10 % отн. (0,53) |
1,7 ± 10 % отн. (0,45) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
этанол (C2H5OH) / пропан |
От 0 до 1,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,45 ± 0,025 (0,94) |
± 2 % отн. |
ГСО 9779-2011 |
|
0,81 ± 10 % отн. (0,94) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изопропанол (C3H7OH) / пропан |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,37 ± 0,025 (1,14) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,65 ± 10 % отн. (1,17) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
ацетон (СзНбО) /пропан |
От 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,19 ± 0,025 (2,21) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,37 ± 0,025 (2,05) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
оксид этилена (C2H4O) / пропан |
От 0 до 1,3 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,47 ± 0,025 (0,91) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,95 ± 10 % отн. (0,8) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
этилацетат (C4H8O2) / пропан |
От 0 до 1,1 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,40 ± 0,025 (1,07) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,74 ± 10 % отн. (1,03) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
циклопентан (C5H10) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,44 ± 0,025 (0,97) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,73 ± 10 % отн. (1,05) |
± 2 % отн. |
ГСО 9142-2008 |
Таблица А.6
Технические характеристики газовых смесей для периодической поверки датчиков оптических инфракрасных Drager модели PIR 7000 (исполнение 340) для измерения довзрывоопасных концентраций
|
Определяемый / поверочный компонент |
Диапазон измерений, объемная доля поверочного компонента, % (довзрывоопасная концентрация, % НКПР) |
Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента) |
Пределы допускаемой погрешности аттестации |
Номер по реестру ГСО или источник получения ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 | ||||
|
метан (CH4) / метан |
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
2,20 ± 0,25 (1,00) |
4,15 ± 0,25 (1,00) |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
этан (C2H6) / пропан |
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,37 ± 0,025 (1,15) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,68 ± 10 % отн. (1,12) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
пропан (C3H8) / пропан |
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,85 ± 10 % отн. (1,00) |
1,54 ± 10 % отн. (1,00) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
н-бутан (C4H10) /пропан |
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,475 ± 0,025 (0,88) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,87 ± 10 % отн. (0,88) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изобутан (i-C<Hio) / пропан |
От 0 до 0,65 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,39 ± 0,025 (1,08) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,72 ± 10 % отн. (1,07) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
н-пентан (C5H12) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,59 ± 10 % отн. (0,72) |
1,23 ± 10 % отн. (0,62) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
гексан (CH14) / пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,52 ± 10 % отн. (0,82) |
0,91 ± 0,025 (0,84) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
гептан (C7H16) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,5 ± 10 % отн. (0,68) |
1,09 ± 10 % отн. (0,70) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
октан (C8H18) / пропан |
От 0 до 0,4 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,47 ± 0,025 (0,91) |
± (-16,67 СВх +10) % отн. |
ГСО 9778-2011 | ||||
|
0,83 ± 10 % отн. (0,82) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
нонан (C9H20) / пропан |
От 0 до 0,35 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,2 ± 0,01 (2,17) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,35 ± 0,025 (2,26) |
± 2 % отн. |
ГСО 9779-2001 | ||||
|
пропилен (C3H6) / пропан |
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,2 ± 0,025 (2,1) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,38 ± 0,025 (1,99) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
о-ксилол (C8H10) / метан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
2,29 ± 0,25 (0,48) |
± 0,8 % отн. |
ГСО 9750-2011 | ||||
|
6,0 ± 0,5 (0,33) |
± 0,08 % (обл.) |
ГСО 3885-87 | ||||
|
п-ксилол (C8H10) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,35 ± 0,025 (1,10) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,70 ± 10 % отн. (1,10) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
метанол (CH3OH) / |
От 0 до 2,75 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 |
|
пропан |
0,6 ± 10 % отн. (0,7) |
1,16 ± 10 % отн. (0,66) |
± 2 % отн. |
ГСО 9142-2008 | ||
|
этанол (C2H5OH) / пропан |
От 0 до 1,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,5 ± 10 % отн. (0,87) |
0,89 ± 10 % отн. (0,86) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
изопропанол (C3H7OH) / пропан |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,31 ± 0,025 (1,39) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,55 ± 10 % отн. (1,39) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
ацетон (СзНбО) / метан |
От 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,29 ± 0,1 (0,85) |
± 0,8 % отн. |
ГСО 9749-2011 | ||||
|
3,25 ± 0,25 (0,61) |
± 0,8 % отн. |
ГСО 9750-2011 | ||||
|
оксид этилена (C2H4O) / метан |
От 0 до 1,3 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,75 ± 0,25 (0,63) |
± 0,8 % отн. |
ГСО 9750-2011 | ||||
|
4,3 ± 0,5 (0,46) |
± 0,08 % (об.д.) |
ГСО 3885-87 | ||||
|
циклогексан (CH12) / пропан |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,55 ± 10 % отн. (0,77) |
0,80 ± 10 % отн. (0,95) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
этилацетат (C4H8O2) / пропан |
От 0 до 1,1 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,18 ± 0,025 (2,40) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,3 ± 0,025 (2,44) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
циклопентан (C5H10) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,475 ± 0,025 (0,87) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,88 ± 10 % отн. (0,87) |
± 2 % отн. |
ГСО 9142-2008 |
Таблица А.7
Технические характеристики газовых смесей для периодической поверки датчиков оптических инфракрасных Drager модели PIR 3000 (исполнений ITR00xx или IDS00x1) для измерения довзрывоопасных концентраций
|
Определяемый / поверочный компонент |
Диапазон измерений, объемная доля поверочного компонента, % (довзрывоопасная концентрация, % НКПР) |
Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента) |
Пределы допускаемой погрешности аттестации |
Номер по реестру ГСО или источник получения ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 | ||||
|
метан (CH4) / метан |
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
2,20 ± 0,25 (1,00) |
4,15 ± 0,25 (1,00) |
± 0,8 % отн. |
ГСО 9750-2011 | |||
|
этан (C2H6) / пропан |
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,64 ± 10 % отн. (0,66) |
1,29 ± 10 % отн. (0,59) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
пропан (C3H8) / пропан |
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,85 ± 10 % отн. (1,00) |
1,54 ± 10 % отн. (1,00) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
н-бутан (C4H10) /пропан |
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
0,38 ± 0,025 (1,12) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,67 ± 10 % отн. (1,15) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изобутан (i-C<Hio) / пропан |
От 0 до 0,65 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,30 ± 0,025 (1,38) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,52 ± 0,025 (1,46) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
н-пентан (C5H12) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,33 ± 0,025 (1,28) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,57 ± 10 % отн. (1,34) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
гексан (CH14) / пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,30 ± 0,025 (1,36) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,53 ± 10 % отн. (1,44) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
октан (C8H18) / пропан |
От 0 до 0,4 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,24 ± 0,025 (1,79) |
± (-16,67 СВх + 10) % отн. |
ГСО 9778-2011 | ||||
|
0,39 ± 0,025 (1,96) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
нонан (C9H20) / пропан |
От 0 до 0,35 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,22 ± 0,01 (1,89) |
± 2 % отн. |
ГСО 9780-2011 | ||||
|
0,37 ± 0,025 (2,09) |
± 2 % отн. |
ГСО 9779-2001 | ||||
|
этилен (C2H4) / этилен |
От 0 до 2,3 (от 0 до 100 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,15 ± 10 % отн. (1,00) |
2,1 ± 10 % отн. (1,00) |
± 3 % отн. |
ГСО 8987-2008 | |||
|
пропилен (C3H6) / пропан |
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
Сорт 2 по ГОСТ 9293-74 | |||
|
1,32 ± 10 % отн. (0,44) |
2,3 ± 10 % отн. (0,45) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
бензол (C6H6) / пропан |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,82 ± 10 % отн. (0,70) |
1,5 ± 10 % отн. (0,69) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
толуол (C6H5-CH3) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПГН- воздух |
Марка Б ТУ 6-21-5-85 |
|
0,94 ± 10 % отн. (0,61) |
1,74 ± 10 % отн. (0,60) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
о-ксилол (C8H10) / пропан |
От 0 до 0,5 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,96 ± 10 % отн. (0,60) |
1,77 ± 10 % отн. (0,59) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
стирол (C8H8) / пропан |
От 0 до 0,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,59 ± 10 % отн. (0,98) |
1,06 ± 10 % отн. (0,98) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
метанол (СНзОН) / пропан |
От 0 до 2,75 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,77 ± 10 % отн. (0,55) |
1,65 ± 10 % отн. (0,46) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
этанол (C2H5OH) / пропан |
От 0 до 1,55 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,44 ± 0,025 (0,97) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,80 ± 10 % отн. (0,96) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
изопропанол (C3H7OH) / пропан |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,34 ± 0,025 (1,24) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,59 ± 10 % отн. (1,30) |
± 2 % отн. |
ГСО 9142-2008 | ||||
|
ацетон (C3H6O) /пропан |
От 0 до 1,25 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,83 ± 0,025 (0,69) |
1,53 ± 10 % отн. (0,68) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
этилацетат (C4H8O2) / пропан |
От 0 до 1,1 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
1,48 ± 10 % отн. (0,39) |
2,3 ± 10 % отн. (0,45) |
± 2 % отн. |
ГСО 9142-2008 | |||
|
циклопентан (C5H10) / пропан |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ- воздух |
Марка Б ТУ 6-21-5-85 | |||
|
0,42 ± 0,025 (1,01) |
± 2 % отн. |
ГСО 9779-2011 | ||||
|
0,76 ± 10 % отн. (1,01) |
± 2 % отн. |
ГСО 9142-2008 |
(рекомендуемое)
Диапазоны измерений и пределы допускаемой основной погрешности датчиков оптических инфракрасных Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340), PIR 7200Таблица Б.1
Датчики Drager модели Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340), для измерения довзрывоопасных концентраций горючих газов и паров|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
% НКПР |
объемной доли, % |
абсолютной, % НКПР |
относительной, % | |
|
метан (CH4) |
От 0 до 50 Св. 50 до 100 |
От 0 до 2,2 Св. 2,2 до 4,4 |
± 5 |
± 10 |
|
этан (C2H6) |
От 0 до 50 Св. 50 до 100 |
От 0 до 1,25 Св. 1,25 до 2,5 |
± 5 |
± 10 |
|
пропан (C3H8) |
От 0 до 50 Св. 50 до 100 |
От 0 до 0,85 Св. 0,85 до 1,7 |
± 5 |
± 10 |
|
н-бутан (C4H10) |
От 0 до 50 Св. 50 до 100 |
От 0 до 0,7 Св. 0,7 до 1,4 |
± 5 |
± 10 |
|
изобутан (i-C4Hio) |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
- |
|
н-пентан (C5H12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
- |
|
гексан (СбНы) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
- |
|
гептан (C7H16) (кроме PIR 3000) |
От 0 до 50 |
От 0 до 0,55 |
± 5 |
- |
|
октан (C8H18) |
От 0 до 50 |
От 0 до 0,4 |
± 5 |
- |
|
нонан (C9H20) |
От 0 до 50 |
От 0 до 0,35 |
± 5 |
- |
|
этилен (C2H4) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 50 Св. 50 до 100 |
От 0 до 1,15 Св. 1,15 до 2,3 |
± 5 |
± 10 |
|
пропилен (СзНб) |
От 0 до 50 Св. 50 до 100 |
От 0 до 1,0 Св. 1,0 до 2,0 |
± 5 |
± 10 |
|
бензол (СбНб) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 50 |
От 0 до 0,6 |
± 5 | |
|
толуол (C6H5-CH3) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 50 |
От 0 до 0,55 |
± 5 | |
|
о-ксилол (C8H10) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
- |
|
п-ксилол (C8H10) (кроме PIR 3000) |
От 0 до 50 |
От 0 до 0,55 |
± 5 |
- |
|
стирол (C8H8) (кроме Polytron IR исполнения 340 и PIR 7000 исполнения 340) |
От 0 до 50 |
От 0 до 0,55 |
± 5 | |
|
метанол (CH3OH) |
От 0 до 50 |
От 0 до 2,75 |
± 5 | |
|
этанол (C2H5OH) |
От 0 до 50 |
От 0 до 1,55 |
± 5 | |
|
изопропанол (C3H7OH) |
От 0 до 50 |
От 0 до 1,0 |
± 5 | |
|
ацетон (C3H6O) |
От 0 до 50 |
От 0 до 1,25 |
± 5 | |
|
оксид этилена (C2H4O) (кроме Polytron IR (2 IR) исполнения 340 и PIR 3000) |
От 0 до 50 |
От 0 до 1,3 |
± 5 | |
|
циклогексан (C6H12) (только для Polytron IR (2 IR) исполнения 340) |
От 0 до 50 |
От 0 до 0,6 |
± 5 |
- |
|
этилацетат (C4H8O2) |
От 0 до 50 |
От 0 до 1,1 |
± 5 |
- |
|
циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
- |
Примечания:
-
1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ Р 51330.19-99, кроме п-ксилола - согласно справочнику «Пожаровзрывоопасность веществ и материалов и средства их тушения» (ISBN5-901283-02-3).
-
2) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент.
-
3) Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов от 0 до 100 % НКПР.
Таблица Б.2
Датчики Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200 для измерения объемной доли диоксида углерода|
Датчик |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
приведенной |
относительной | ||||
|
PIR |
7000 |
Пропан (C3H3) |
От 0 до 850 млн-1 |
± 10 |
- |
|
исполнения 340 |
От 0 до 1000 млн-1 Св. 1000 до 5000 млн-1 |
± 10 |
± 10 | ||
|
PIR 7200 |
Диоксид |
От 0 до 10 % |
± 15 |
- | |
|
углерода (CO2) |
От 0 до 0,2 % Св. 0,2 до 30 % |
± 10 |
± 10 | ||
Приложение В (рекомендуемое)
Форма протокола поверки
Протокол поверки№ ______________________ от _________________
(тип СИ)
-
1) Заводской номер СИ ___________________________________________________________
-
2) Принадлежит _________________________________________________________________
-
3) Наименование изготовителя _____________________________________________________
-
4) Дата выпуска __________________________________________________________________
-
5) Наименование нормативного документа по поверке _________________________________
-
6) Наименование, обозначение, заводские номера применяемых средств поверки / номера паспортов ГС ______________________________________________________________________
-
7) Вид поверки (первичная, периодическая)
(нужное подчеркнуть)
-
8) Условия поверки:
-
- температура окружающей среды __________________________________________________
-
- относительная влажность окружающей среды _______________________________________
-
- атмосферное давление ___________________________________________________________
-
9) Результаты проведения поверки
Внешний осмотр _________________________________________________________________
Подтверждение соответствия программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Определение метрологических характеристик
Определение основной погрешности датчиков оптических инфракрасных Drager модели
Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) при первичной поверке
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение довзрывоопасной концентрации определяемого компонента в /-ой ГС, % НКПР |
Измеренное значение довзрывоопасной концентрации определяемого компонента при подаче /-ой ГС, % НКПР |
Значение погрешности, полученное при поверке | |
|
абсолютной, % НКПР |
относительной, % | ||||
Расчет поправочного коэффициента для поверочного компонента
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение довзрывоопасной концентрации определяемого компонента в /-ой ГС, % НКПР |
Измеренное значение довзрывоопасной концентрации определяемого компонента при подаче /-ой ГС, % НКПР |
Рассчитанное значение поправочного коэффициента |
|
2 | ||||
|
3 |
Значение (я) коэффициента (ов) пересчета для поверочного компонента __________________
Определение основной погрешности датчиков оптических инфракрасных Drager модели
Polytron IR (2 IR, исполнений 334 и 340), PIR 3000 (исполнений ITR00xx или IDS00x1), PIR 7000 (исполнений 334 и 340) при периодической поверке
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение довзрывоопасной концентрации определяемого компонента в /-ой ГС, % НКПР |
Измеренное значение довзрывоопасной концентрации определяемого компонента при подаче /-ой ГС, % НКПР |
Значение погрешности, полученное при поверке | |
|
абсолютной, % НКПР |
относительной, % | ||||
Определение основной погрешности датчиков оптических инфракрасных Drager модели PIR 7000 исполнения 340 для измерения объемной доли пропана и PIR 7200
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение объемной доли определяемого компонента в /-ой ГС, % |
Измеренное значение объемной доли определяемого компонента при подаче /-ой ГС, % |
Значение погрешности, полученное при поверке | |
|
приведенной, % |
относительной, % | ||||
Определение времени установления выходного сигнала ________________________________
Определение вариации показаний __________________________________________________
Вывод: _________________________________________________________________________
Заключение ____________________________, зав. № __________________________________
(тип СИ)
соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.
ФИО и подпись поверителя ________________________________________________________
Выдано свидетельство о поверке _____________________ от ___________________________
(Выдано извещение о непригодности _____________________ от _______________________)
подпись дата
Приложение Г
(рекомендуемое)
Форма заполнения оборотной стороны свидетельства о поверке
ПОВЕРКА ПРОИЗВЕДЕНА
с применением эталонов:
согласно документу МП-242-1514-2013 «Датчики оптические инфракрасные Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000, PIR 7200. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «22» февраля 2013 г.
при следующих значениях влияющих факторов:
-
- температура окружающей среды, °C ______
-
- атмосферное давление, кПа _ _____
-
- относительная влажность среды, % ______
Результаты внешнего осмотра _____________________________________________________
Результаты опробования __________________________________________________________
Результаты подтверждения соответствия ПО _________________________________________
Результаты определения метрологических характеристик ______________________________
(наименование СИ)
Значение (я) поправочных коэффициентов для поверочного компонента __________________
Поверитель
(Ф.И.О.)
Дата
