Методика поверки «СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЕ СЭТ-4ТМ.03М, СЭТ-4ТМ.02М» (Код не указан!)

УТВЕРЖДАЮ

Директор

ФБУ «Нижегородский ЦСМ»

Ф.В. Балашов

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

МНОГОФУНКЦИОНАЛЬНЫЕ

СЭТ-4ТМ.03М, СЭТ-4ТМ.02М

Руководство по эксплуатации Часть 2 Методика поверки ИЛГШ.411152.145РЭ1

Разраб. Провер. М.экс.

Н, контр. Утвер,

Счетчики электрической энергии много функциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М

Настоящая методика составлена с учетом требований Приказа Минпромторга № 1815 от 02.07.15, РМГ 51-2002 в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М и СЭТ-4ТМ.02М (далее - счетчики), трансформаторного включения по току и трансформаторного или прямого включения по напряжению.

Счетчики СЭТ-4ТМ.02М и СЭТ-4ТМ.03М отличаются только количеством интерфейсов связи. У СЭТ-4ТМ.02М один интерфейс RS-485 и оптопорт, у СЭТ-4ТМ.03М два интерфейса RS-485 и оптопорт. Все интерфейсы независимые, равноприоритетные и изолированные.

До ввода в эксплуатацию и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый экземпляр счетчиков.

Интервал между поверками 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку производят при эксплуатации счетчиков в случае:

• - повреждения знака поверки и в случае утраты паспорта;

• - ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

• - при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

• - продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

- температура окружающего воздуха (23 ± 2) °С;

• -  относительная влажность воздуха (30 - 80) %;;

• -  атмосферное давление от 630 до 795 мм. рт. ст;

• -  частота измерительной сети (50 ± 0,15) Гц;

• - форма кривой напряжения и тока измерительной сети синусоидальная с Кг не более 2 %;

• - отклонение каждого из фазных или линейных напряжений от среднего значения -не более ±1 %;

• -  отклонение значения тока в каждой из фаз от среднего значения не более ±1 %;

• - значение сдвига фаз для каждого тока от соответствующего фазного напряжения независимо от коэффициента мощности не должны отличаться друг от друга более чем на 2°.

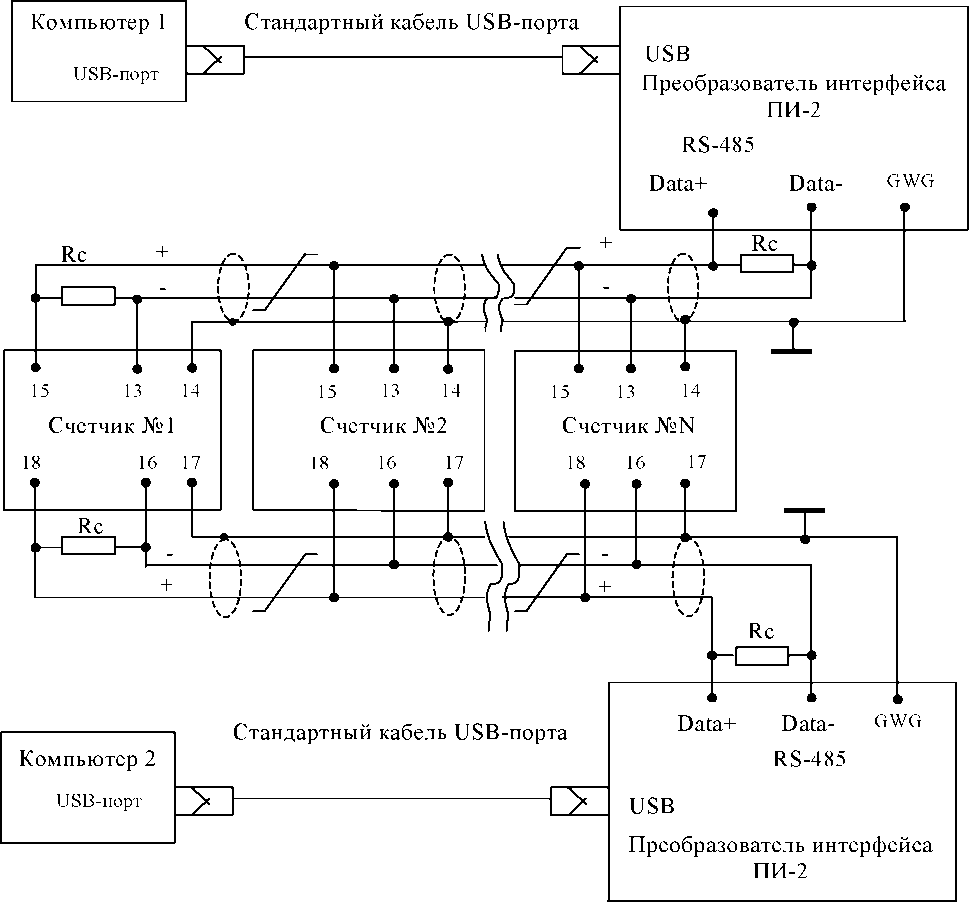

Подключение счетчика к компьютерам для работы через интерфейсы RS-485 должно производиться по схеме, приведенной на рисунке Б.1 приложения Б.

Подключение счетчика к компьютеру для работы через оптопорт должно производиться по схеме, приведенной на рисунке Б.2 приложения Б.

Допускается проверку функционирования интерфейсов RS-485 и оптопорта проводить на одном компьютере, к разным портам которого должны быть подключены два преобразователя интерфейса и устройство сопряжение оптическое.

- нажать кнопку « Оптопорт»;

• - в окне «Порт» установить номер COM-порта компьютера (COM1-COM255) к которому подключено устройство сопряжение оптическое УСО-2;

  ей

  Й

  К

• - снять флаги «Автоопределение типа протокола», «Пакетный протокол», «Протокол Y-NET»;

• - установить флаг «CRC»;

• - в окне «Время ожидания ответа счетчика» ввести 150 мс и нажать Enter;

• - в окне «Системный TimeOut» ввести 30 мс и нажать Enter;

• - в окне «Перезапросов при отсутствии ответа» установить 1.

  						Лист
  					ИЛГШ.411152.145РЭ1	6
  Изм	Лист	№ докум.	Подп.	Дата

  типа

  счетчика



  1

  RS485   |

  Зпгопорт |

  Время ожидания ответа счетчика, мс

  |— Протокол

  i ipo i ukuj I     —Y-N Е Т

  Множите ль Time-Out счетчика

  ление

  идентификатор счетчика Серийный номер

  Сетевой адрес прибора: Короткий 1твечать только расширенным адресом ициенг трансформации по напр: Коэффициент трансформации Текущий коэффициент трансформации

  Время интегрирования мощности Начало текущего среза

  Адрес текущего среза

  Запретить многотарифный режим работы тарификатора

  Параметры соединения

  г Параметры соединения

  [-Скорость-]	-Четность-,
  1™ д
  Изменить |

  Закрыть

  Разрешить

  Прочитать

  Старый

  Г? Доступ 1

  Прочитать / Сбросить

  Класс точности; Активной знергит] Номинальное напряжение |




  Рисунок 1 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ» с открытыми подчиненными формами «Параметры соединения», «Параметры и установки», «Протокол обмена»

• - подключить головку устройства сопряжения оптического к оптопорту проверяемого счетчика;

• - снять флаг «Расширенный сетевой адрес» на генеральной форме программы, если он установлен;

• - в окне «Сетевой адрес» генеральной формы программы установить адрес «0» (общий адрес);

  £

  CQ

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

  сЗ

  СО

  £2

• - убедиться, что появилась форма « Параметры и установки», заполненная данными, прочитанными из счетчика, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1);

• - прочитать короткий индивидуальный адрес счетчика из окна «Сетевой адрес прибора: Короткий» формы «Параметры и установки» и вписать его в окно «Сетевой адрес» генеральной формы программы;

• - убедиться, что в окнах генеральной формы «Тип счетчика», «1ном», «ином» установились правильные значения для проверяемого счетчика.

- открыть вкладку «Изменение параметров соединения» формы «Параметры соединения» (рисунок 2);

- нажать кнопку « Прочитать» в группе элементов « Канал 1»;

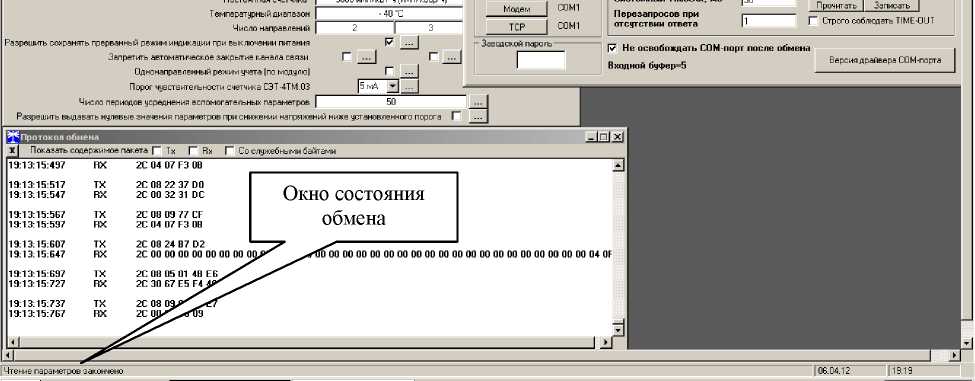

- убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

- если это не так, то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счетчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

- убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счетчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности;

- для счетчика СЭТ-4ТМ.03М оба канала RS-485 должны быть настроены на скорость 9600 с битом контроля нечетности.

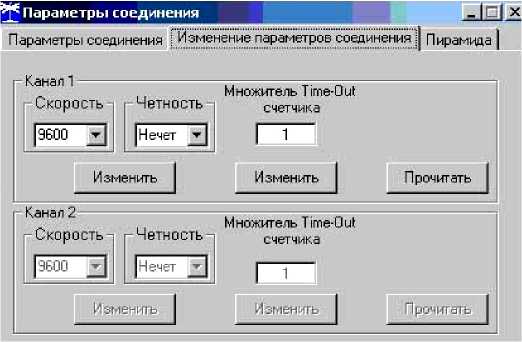

Рисунок 2 - Форма «Параметры соединения», вкладка «Изменение параметров соединения»

• - нажать первую кнопку «RS485» на форме «Параметры соединения»;

• - в окне «Порт» установить номер COM-порта компьютера (СОМ1-СОМ255), к которому подключен первый преобразователь интерфейса ПИ-2;

• - в окне «Скорость» установить «9600»;

  £

  CQ

• - в окне «Четность» установить «Нечет»;

• - в окне «Стоп-бит» установить «1»;

• - в окне «Время ожидания ответа счетчика» установить 150 мс (и нажать Enter);

  сЗ

  СО

  £2

• - в окне «Системный TimeOut» установить 30 мс (и нажать Enter);

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика по первому интерфейсу RS-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1);

  ч о

  с £

  га

  						Лист
  					ИЛГШ.411152.145РЭ1	8
  Изм	Лист	№ докум.	Подп.	Дата

- в окне формы «Параметры и установки» снять флаг «Однонаправленный режим учета по модулю», если он установлен пользователем, и записать посредством кнопки «Записать», расположенной справа от окна флага.

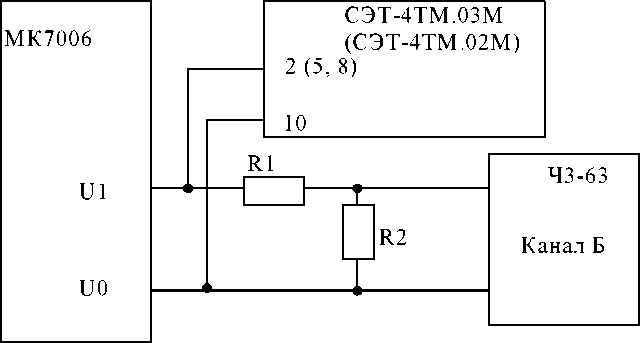

Рисунок 3

Рисунок 4

Рисунок 5

- лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 31818.11-2012;

- во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

- на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети;

- в комплект счетчика должен входить формуляр и руководство по эксплуатации.

Таблица 2- Номера контактов счетчика для проверки электрической прочности

4.3.2.1 Повторно нажать кнопку ВИД ЭНЕРГИИ (короткое нажатие менее 1 секунды). При этом счетчик остается в режиме индикации текущих измерений и индицирует реактивную энергию, накопленную от сброса показаний по текущему тарифу в одном из четырех квадрантов (в зависимости от положения текущего вектора полной мощности). Убедиться, что включилась одна из пар курсоров:

- А + R+     если вектор полной мощности находится в первом квадранте;

- A- R+    если вектор полной мощности находится во втором квадранте;

- A- R-     если вектор полной мощности находится в третьем квадранте;

- A+ R-     если вектор полной мощности находится в четвертом квадранте;

4.3.2.2 Повторно нажать кнопку ВИД ЭНЕРГИИ. Счетчик должен перейти в режим индикации текущей активной энергии, аналогично описанному в п. 4.3.1.1.

4.3.2.3 Убедиться, что каждое последующее короткое нажатие кнопки ВИД ЭНЕРГИИ вызывает изменение режимов индикации по кругу, как описано в п. 4.3.1.1.

- энергия, накопленная от сброса показаний с включением пиктограммы «ВСЕГО»;

- энергия, накопленная за текущий год с включением пиктограммы « ГОД»;

- энергия, накопленная за текущий месяц с включением пиктограммы « МЕСЯЦ»;

- энергия, накопленная за текущие сутки с включением пиктограммы «СУТКИ»;

- энергия, накопленная за предыдущий год с включением пиктограммы «ПРЕД» + «ГОД»;

- энергия, накопленная за предыдущий месяц с включением пиктограммы «ПРЕД» + «МЕСЯЦ»;

- энергия, накопленная за предыдущие сутки с включением пиктограммы «ПРЕД» + «СУТКИ»

- максимум мощности в «кВт» от сброса по первому массиву профиля мощности с включением пиктограммы «1» на индикаторе номера тарифа, времени и даты наступления максимума;

- максимум мощности в «кВт» от сброса по второму массиву профиля мощности с включением пиктограммы «2» на индикаторе номера тарифа, времени и даты наступления максимума;

- максимум мощности в «кВт» от сброса по третьему массиву профиля мощности с включением пиктограммы «3» на индикаторе номера тарифа, времени и даты наступления максимума.

4.3.3.1 Убедиться, что перечисленные выше параметры индицируются при каждом последующем коротком нажатии кнопки РЕЖИМ ИНДИКАЦИИ, и после индикации последнего параметра счетчик возвращается в режим индикации текущих измерений, и так по кругу.

• 4.3.3.2 Убедиться, что в режиме индикации каждого из перечисленных выше параметров (кроме индикации максимумов мощности), по кнопке ВИД ЭНЕРГИИ, произво-

  						Лист
  					ИЛГШ.411152.145РЭ1	12
  Изм	Лист	№ докум.	Подп.	Дата

дится смена вида индицируемой энергии в последовательности: А+, А-, R+, R-, R1, R2, R3, R4. И так по кругу. В режиме индикации максимумов мощности, по кнопке ВИД ЭНЕРГИИ, производится смена видов индицируемой мощности: Р+, Р-, Q+, Q-, и так по кругу.

4.3.3.3 Убедиться, что в режиме индикации каждого из перечисленных выше параметров, не зависимо от вида и направления энергии, по кнопке НОМЕР ТАРИФА, производится смена номера тарифа индицируемой энергии на индикаторе номера тарифа в последовательности: «1», «2», «3», «4», «5», «6», «7», «8», «1» - «8» выключены, «П» - энергия с учетом потерь (бестарифная), «[» - число импульсов по первому цифровому входу, «]»- число импульсов по второму цифровому входу, и так по кругу.

4.3.3.4 В режиме индикации максимумов мощности, по кнопке НОМЕР ТАРИФА, производится смена индикации времени фиксации утреннего и вечернего максимума.

Примечания

• 1 Если пиктограмма «ТАРИФ» включена, а индикатор номера тарифа выключен, то индицируется суммарная энергия по всем тарифам.

• 2 Если пиктограмма «ТАРИФ» включена, а на индикаторе номера тарифа отображается «П», то индицируется энергия с учетом потерь в линии и силовом трансформаторе.

• 3 Если пиктограмма «ТАРИФ» включена, а на индикаторе номера тарифа отображаются «[» или «]», то индицируется число импульсов по первому или второму цифровому входу.

• 4 Если пиктограмма «ТАРИФ» выключена, а на индикаторе номера тарифа отображаются цифры «1», «2», «3», то индицируется максимум мощности по профилю 1, 2 или 3 с размерностью «кВт».

- активной, реактивной и полной мгновенной мощности с размерностями «Вт», «ВАр», «ВА», соответственно;

- мощность активных и реактивных потерь с размерностью «Вт», «ВАр», «ВА», соответственно и индикации символа «П» на табло номера тарифа;

- фазных, межфазных напряжений и напряжения прямой последовательности с размерностью «В»;

- токов с размерностью «А », коэффициентов искажения синусоидальности кривой токов, коэффициентов несимметрии тока по нулевой и обратной последовательностям с размерностью «%»;

• - коэффициентов мощности с размерностью «cos ф»;

• - частоты сети с размерностью «Гц»;

• - текущего времени, без размерности;

• - текущей даты, без размерности;

• - температуры внутри счетчика «°С»;

• - коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с размерностью «%»;

  ей

  Й

  К

• - версия программного обеспечения (ПО) счетчика с индикацией в двух старших разрядах символов «по» и в шести младших разрядах значения номера версии «03.17.ХХ»;

• - контрольная сумма метрологически значимой части ПО с индикацией в трех старших разрядах символов «crc» и в четырех младших разрядах значения контрольной суммы «FE42».

  						Лист
  					ИЛГШ.411152.145РЭ1	13
  Изм	Лист	№ докум.	Подп.	Дата

4.3.4.1 Убедиться, что после перехода в режим индикации вспомогательных параметров на табло цифрового индикатора отображается величина измеряемой активной мощности с размерностью «Вт» и включены два курсора направления, индицирующие квадрант, в котором находится вектор полной мощности на момент измерения:

- А +, R+ - квадрант 1;

- А -, R+ - квадрант 2;

- А -, R-   - квадрант 3;

- А +, R- - квадрант 4.

Квадрант положения вектора полной мощности индицируется во всех вспомогательных режимах индикации.

В режиме индикации мощности потерь индицируется квадрант, в котором находится вектор полной мощности потерь.

4.3.4.2 Убедиться, что перебор вспомогательных режимов индикации производится по кругу по короткому нажатию кнопки РЕЖИМ ИНДИКАЦИИ в указанной выше последовательности.

4.3.4.3 Убедиться, что в режиме индикации мгновенных мощностей каждое последующее короткое нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующей мощности в последовательности: активная, реактивная, полная с размерностями «Вт», «ВАр», «ВА» соответственно, и так по кругу.

4.3.5.1 Установить режим индикации максимумов мощности по первому массиву профиля перебором основных режимов индикации коротким нажатием кнопки РЕЖИМ ИНДИКАЦИИ. При этом на индикаторе номера тарифа должна индицироваться цифра «1», а пиктограмма «Тариф» должна быть погашена.

4.3.5.2 Нажать кнопку СБРОС. При этом значения утренних и вечерних максимумов должны сброситься, на индикаторе времени и даты поочередно индицироваться время и дата сброса, а на индикаторе значения максимума отображаться черточки.

Результаты проверки считаются положительными, если на индикаторе отображается информация и режимы индикации управляются кнопками управления, как описано в п. 4.3.

Результаты поверки считаются положительными, если версия ПО счетчика 03.17.ХХ, а контрольная сумма метрологически значимой части ПО FE42.

- закрыть крышку зажимов;

- включить счетчик;

- прочитать и запомнить содержимое верхней строки журнала «Открытие/закрытие защитной крышки контактной колодки», которая должна содержать штамп времени открытия и штамп времени закрытия крышки;

- открыть и, через 3-5 секунд, закрыть крышку зажимов во включенном состоянии счетчика;

- прочитать верхнюю строку журнала «Открытие/закрытие защитной крышки контактной колодки» и убедиться, что в верхней строке журнала зафиксировалось время от-крытия/закрытия крышки.

Результаты проверки считают положительными, если при открытии/закрытии крышки зажимов формируется запись в журнале «Открытие/закрытие защитной крышки контактной колодки».

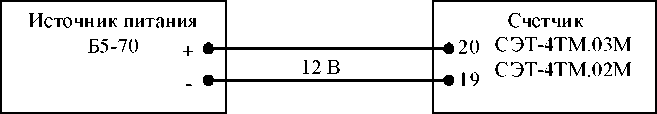

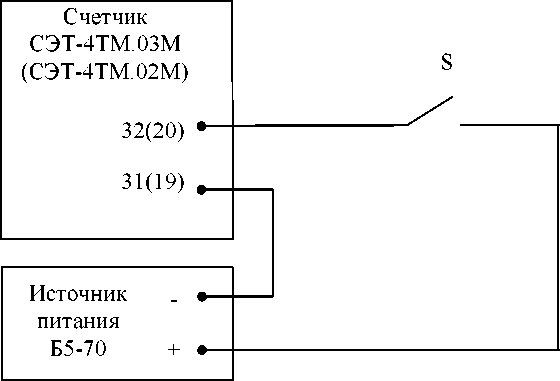

S - кнопка с фиксацией PSW-9A

Рисунок 7 - Схема подключения для проверки функционирования цифровых входов

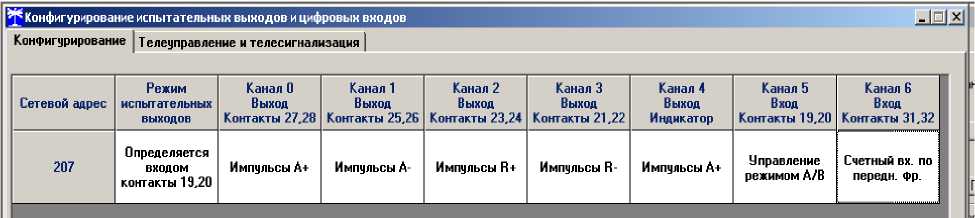

Рисунок 6

Кнопка

«Записать»

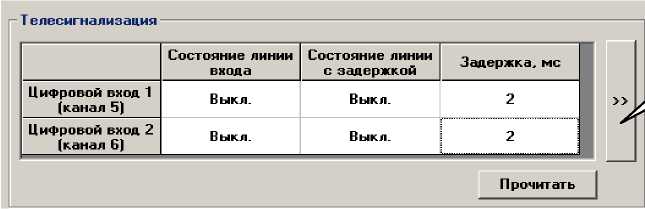

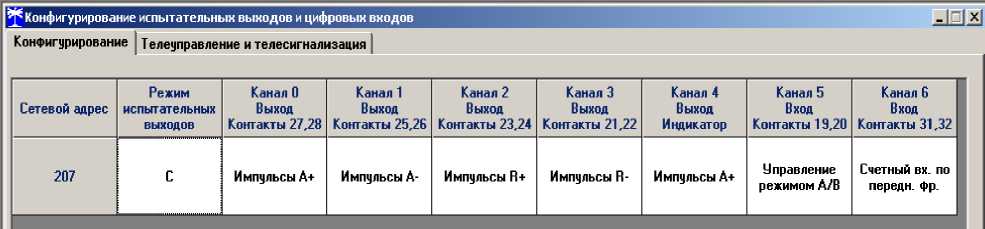

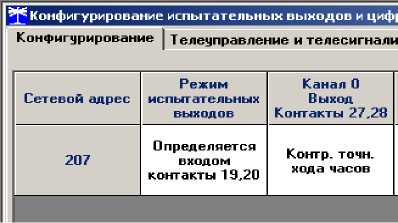

Рисунок 8

Результаты проверки считают положительными, если состояние входов телесигнализации читаются конфигуратором и ведется журнал «Изменения состояния входов телесигнализации».

4.7.3.1 Программа производит последовательную проверку операций считывания параметров и данных и проверку внутренних логических структур и массивов. Последовательность операций проверки и ее результаты отображаются в информационном окне формы. По окончанию проверки выдается результат в строке «Соответствие требованиям п. 1.2.20 ТУ» в виде сообщений «ДА» или «НЕТ» с предложением сохранения протокола проверки в базе данных конфигуратора.

4.7.3.2 По окончанию проверки выдается результат. Копия протокола проверки может быть получена на бумаге по кнопке «Печать», записана в файл на диске по кнопке «Сохранить в файле» или сохранена в базе данных конфигуратора. Обе кнопки находятся на панели инструментов генеральной формы программы.

4.7.3.3 Если при внеочередной или периодической поверке общий результат проверки отрицательный, то необходимо просмотреть все строки таблицы проверки параметров, имеющие заключение «НЕТ». Контекстная подсказка по несоответствию параметра может быть получена путем наведения указателя манипулятора «мышь» на сообщение «НЕТ». Если несоответствие связано с параметром, измененным пользователем на стадии эксплуатации, то его необходимо запомнить, установить в соответствии с требованиями контекстной подсказки (параметры по умолчанию завода-изготовителя) и повторить проверку по п. 4.7. По окончанию проверки параметр должен быть восстановлен.

- нажать кнопку « Оптопорт» на форме « Параметры соединения»;

- вызвать форму «Установка и коррекция времени» из меню «Парамет-ры»\«Время»;

- нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы конфигуратора;

- убедиться, что производится циклическое считывание времени счетчика и отображение его в окне формы;

- остановить циклическое считывание нажатием кнопки «Остановить операцию», расположенной на панели инструментов.

Результаты проверки считаются положительными, если по окончанию проверки в информационном окне формы «Проверка функционирования по п. 1.2.20 ТУ» выдается сообщение «Счетчик соответствует требованиям п. 1.2.20 ТУ» и отсутствуют ошибки обмена в окне «Состояние обмена». Интерфейсы RS-485 и оптопорт функционируют при питании от трехфазной измерительной сети и при питании от резервного источника при отсутствии напряжений в измерительных цепях.

• - 57,7 В для счетчиков с номинальным напряжением 3х(57,7-115)/(100-200) В;

• - 120 В для счетчиков номинальным напряжением 3х(120-230)/(208-400) В.

28

25

26

23

24

21

22

Активная прямая

Активная обратная

Реактивная прямая

Реактивная обратная

Индикаторы единичные - АЛ307БМ

Резисторы              - С2-33Н-0,25-1 кОм±5 %

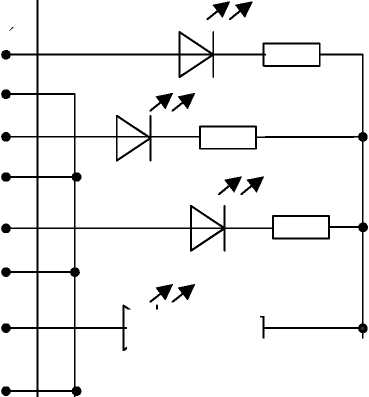

Рисунок 9 - Схема подключения счетчика для проверки начального запуска и самохода

Результаты проверки считаются положительными, если светодиод проверяемого испытательного выхода включается через время менее 5 с после подачи напряжений.

Результаты проверки считаются положительными, если счетчики начинают и продолжают регистрировать токи и соответствующие мощности в каждой фазе, а период следования импульсов на испытательных выходах менее значений, указанных в таблице 4.

Таблица 4 - Период следования импульсов

k - число импульсов выходного устройства на 1 кВт-ч, имп./кВт-ч (имп./квар-ч);

и_ном - номинальное напряжение, В;

1_макс - максимальный ток, А.

Значение времени анализа самохода, рассчитанное по формуле (1) и (2), в зависимости от номинального напряжения и тока счетчика приведено в таблице 5.

Таблица 5 - Время анализа самохода

Результаты проверки считаются положительными, если в счетчике функционируют четыре испытательных выхода, конфигурируемых для формирования импульсов телеметрии по каждому виду энергии и направлению, а постоянная счетчика соответствует значениям, приведенным в таблице 6.

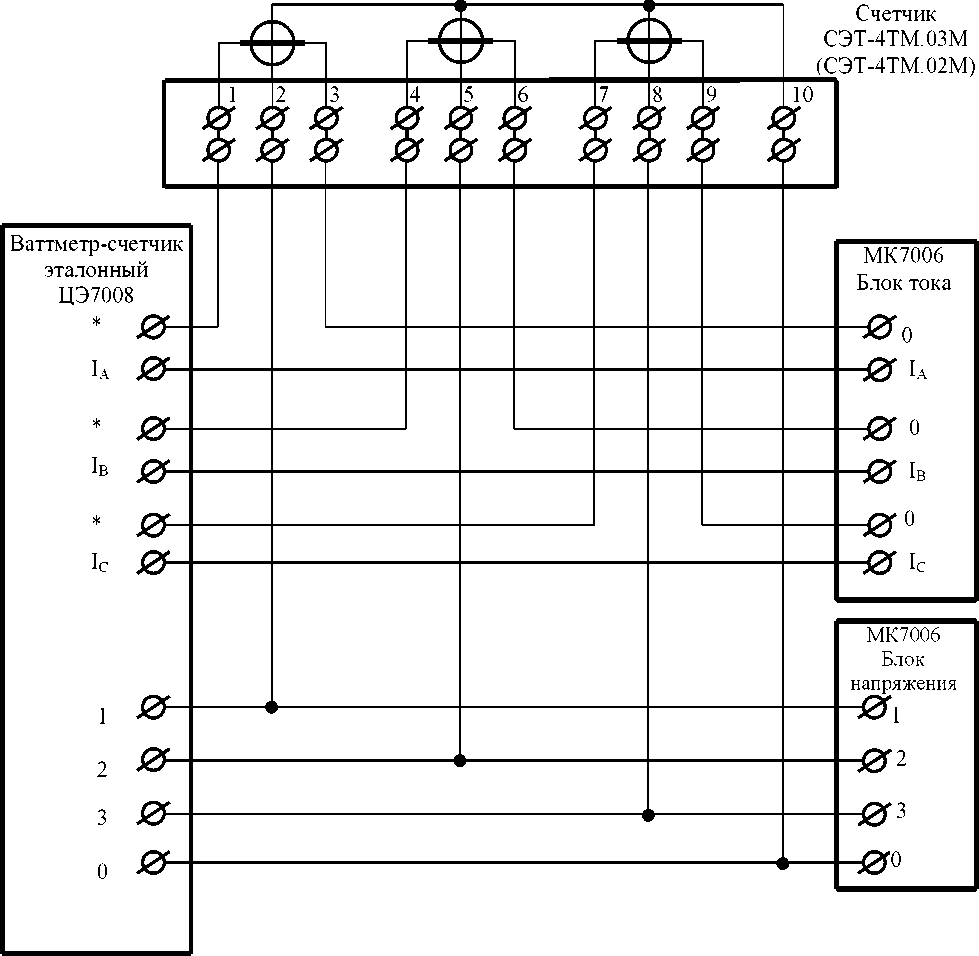

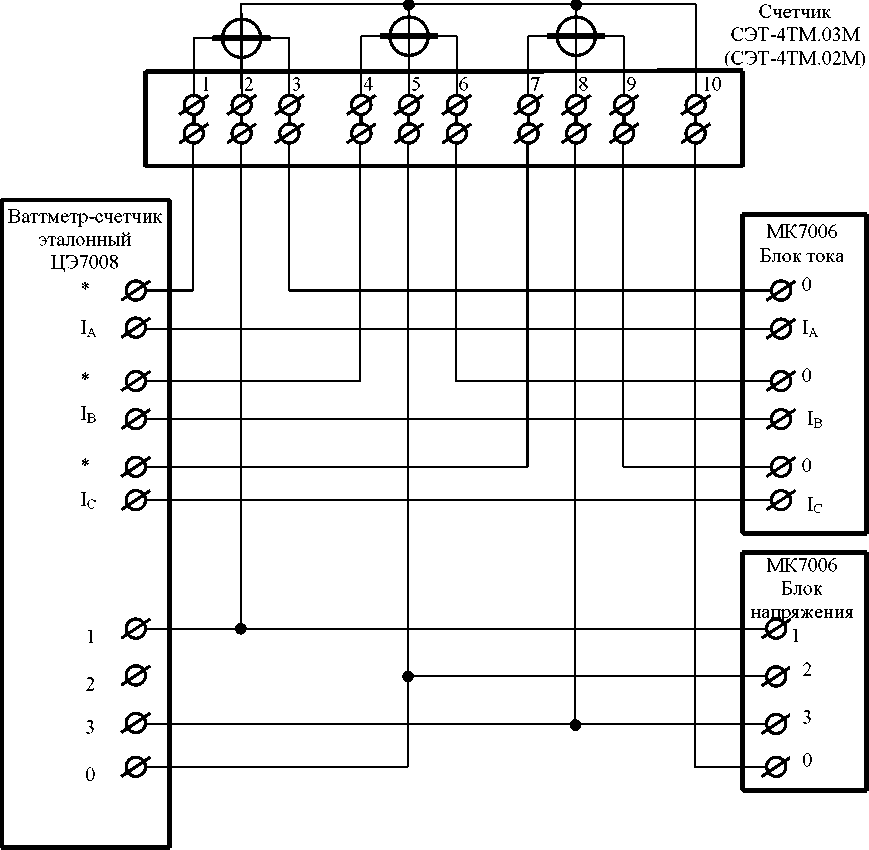

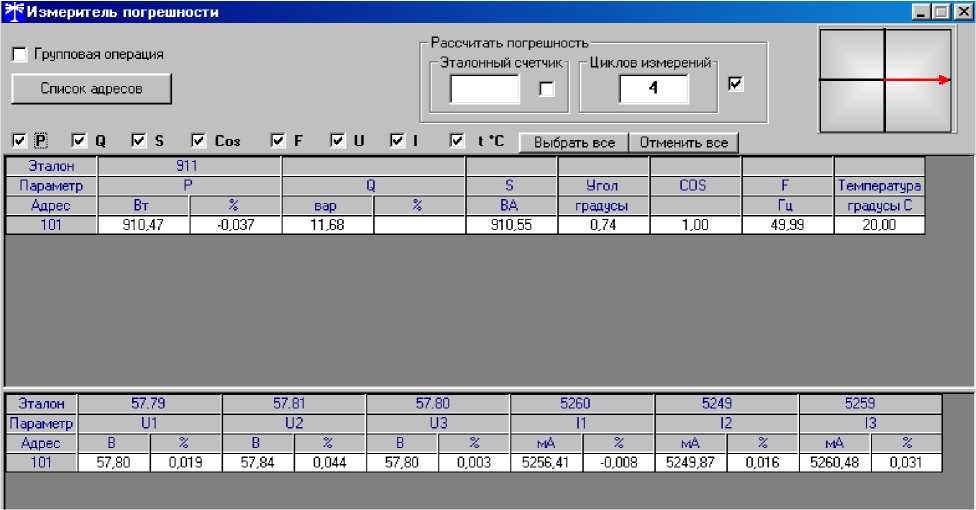

Определение погрешности измерения активной мощности прямого и обратного направления проводить методом сравнения со значением активной мощности, измеренной эталонным счетчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию №4 таблицы 7.

Погрешность измерения активной мощности 5P, %, рассчитывать по формуле (3)

SP=^Ро .100,

Ро

• - относительная погрешность измерения активной мощности, %;

• - значение активной мощности измеренной поверяемым счетчиком, Вт;

• - значение активной мощности измеренной эталонным счетчиком, Вт.

Допускается проверку по предыдущему пункту (п. 4.12.1) проводить для прямого направления активной мощности при значениях информативных параметров входно

Результаты проверки считают положительными, если счетчик соответствует классу точности, постоянная счетчика соответствует значению, приведенному в таблице 6, погрешности измерений активной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 7, а разность между значениями погрешности при однофазной нагрузке и значениями погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности равном единице находятся в пределах ± 0,4 % и ±1,0 % для счетчиков классов точности 0,2S и 0,5S соответственно.

Определение погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счетчиком установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 7.

Погрешность измерения реактивной мощности рассчитывать по формуле (4)

5Q = ^{Ризм - Q}° .100, %

Qо

где 5Q - относительная погрешность измерения реактивной мощности, %;

Qu3M - значение реактивной мощности измеренной поверяемым счетчиком, вар;

Qо   - значение реактивной мощности измеренной эталонным счетчиком, вар.

Результаты проверки считаются положительными, если счетчик соответствует классу точности, постоянная счетчика соответствует значению, приведенному в таблице 6, а погрешности измерений реактивной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 7.

Погрешность измерения напряжения рассчитывать по формуле (5)

Su = Цищ ^— Uo. 100, % Ио

Si =        ^|о-100, %

1о

где 5i    - погрешность измерения тока, %;

1изм - значение тока, измеренное поверяемым счетчиком, А;

1о    -тока, измеренное эталонным счетчиком ЦЭ7008, А.

Результаты проверки считают положительными, если вычисленные погрешности измерения токов находятся в пределах ±0,4 % для 1ном и ±2,4 % для 0,011ном.

То - период фазного напряжения, измеренный частотомером, мс.

Результаты проверки считают положительными, если погрешность измерения частоты находится в пределах ± 0,05 %.

R1= С2-33Н-1-68 кОм± 5 %

R2= С 2-33Н -1-2,2 кОм± 5 %

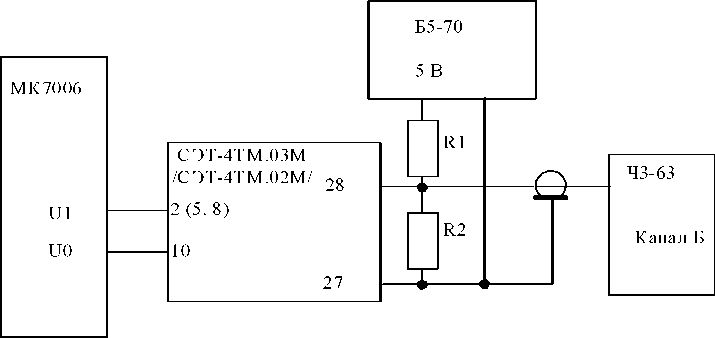

Рисунок 10 - Схема подключения частотомера Ч3-63 для измерения частоты

Рисунок 11 - Форма «Измеритель погрешности»

4.12.7.1 Установить флажки в форме «Измеритель погрешности» как показано на рисунке 11.

4.12.7.2 В строке «Эталон» над каждым интересующим параметром ввести эталонное значение, измеренное внешним эталонным средством, относительно которого нужно вычислить относительную погрешность измерения счетчика.

• 4.12.7.3 Нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы. При этом «Конфигуратор СЭТ-4ТМ» производит чтение приведенных в окнах формы параметров, их отображение в соответствующих окнах, усредне-

  ч о

  с £

  га

  						Лист
  					ИЛГШ.411152.145РЭ1	24
  Изм	Лист	№ докум.	Подп.	Дата

ние и вычисление погрешности измерения относительно введенных эталонных значений. Рассчитанные относительные погрешности индицируется в соответствующих окнах с размерностью «%».

4.12.7.4 Для проверки погрешностей группы счетчиков их сетевые адреса нужно указать в форме «Список адресов», установить флажок «Групповая операция» и повторить п. 4.12.7.3. При этом вычисленные погрешности каждого поверяемого счетчика будут отображаться на отдельной строке формы «Измеритель погрешности».

R1= С2-33Н-0,25-4,3 кОм ± 5 %

R2= С2-33Н-0,25-1,0 кОм ± 5 %

Рисунок 12 - Схема подключения оборудования для проверки точности хода часов

Рисунок 13

4.13.2.1 Произвести измерение периода времязадающего генератора Ти при помощи частотомера Ч3-63. При этом органы управления частотомера установить в следующие состояния:

• - МЕТКИ ВРЕМЕНИ в состояние «10^-7»;

• - ВРЕМЯ СЧЕТА ms/МНОЖ в состояние «10⁴».

Точность хода часов (Ata) рассчитать по формуле (9)

Т - Т

A_te = —^и---^н * 86400 , с/сут

^Тн

где   At_H    - точность хода часов, с/сут;

Ти   - измеренный период сигнала времязадающего генератора, мкс;

Тн   - номинальный период сигнала времязадающего генератора равный

30,517578125 мкс;

86400 - число секунд в одних сутках.

Результаты проверки считаются положительными, если точность хода часов AtH в нормальных условиях, рассчитанная по формуле (9) лучше ±0,5 с/сут.

Знак поверки наносится на счетчик давлением на специальную мастику или навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.

Счетчик, не подлежащий ремонту, изымают из обращения и эксплуатации.

Приложение А

(обязательное)

Схемы подключения счетчика к поверочной установке

Рисунок А.1 - Схема подключения счётчика для проверки погрешности измерения активной энергии и мощности прямого и обратного направления, частоты, напряжения и тока

Рисунок А.2 - Схема подключения счётчика для проверки погрешности измерения реактивной энергии и мощности прямого и обратного направления

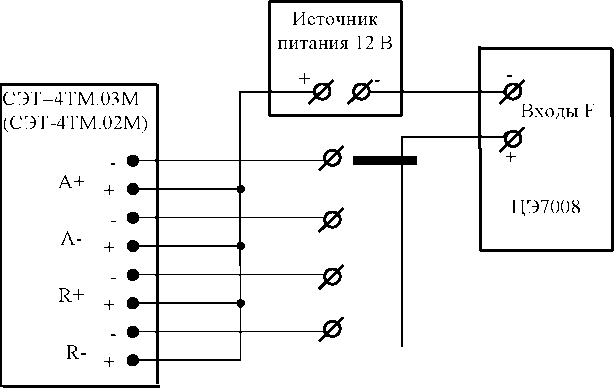

Рисунок А.3 - Схема подключения испытательных выходов счётчика к эталонному счетчику

Приложение Б

(рекомендуемое)

Схема подключения счетчиков к компьютеру

Примечания

• 1  Rc - согласующий резистор 120 Ом.

• 2 Монтаж вести экранированной витой парой с волновым сопротивлением р=120 Ом.

• 3  Допускается применение других преобразователей интерфейса, обеспечивающих автоматическое переключение направления передачи и устойчивую работу на выбранной скорости.

• 4 Если применяемый преобразователь интерфейса не имеет вывода GWG, то экран витой пары не подключается к преобразователю, но заземляется со стороны преобразователя.

• 5 Множественные соединения экрана витой пары с землей НЕДОПУСТИМЫ.

• 6 При проверке счетчиков СЭТ-4ТМ.02М второй интерфейс связи (контакты 13-15) не используется.

Рисунок Б.1 - Схема подключения счетчиков к компьютеру через интерфейс RS-485

Рисунок Б.2- Схема подключения счетчика к компьютеру через оптопорт

Формат А4

Ф2.106-5а
