Методика поверки «Угломер маятниковый ЗУРИ» (ЗУРИ.000 РЭ)

Общество с ограниченной ответственностью «Научно-производственное объединение «Кировский завод Красный инструментальщик»

Модификация_______

Руководство по эксплуатации ЗУРИ.000 РЭ

Настоящее руководство по эксплуатации (РЭ) распространяется на угломеры маятниковые ЗУРИ. Руководство предназначено для ознакомления с устройством, работой угломеров и правильной его эксплуатацией.

• 1.1.1 Угломеры маятниковые ЗУРИ (далее - угломеры) выпускаются двух модификаций:

• - угломер ЗУРИ-М - для измерения углов режущих инструментов различных видов;

• - угломер ЗУРИ-Н - для измерения углов конструкции магистральных и технологических трубопроводов.

Применяются в машиностроении и нефтегазовой промышленности.

• 1.1.2 Условия эксплуатации:

• - угломер ЗУРИ-М - температура окружающего воздуха от плюс 10 °C до плюс 35 °C, относительная влажность воздуха не более 80 %;

• - угломер ЗУРИ-Н - температура окружающего воздуха от минус 20 °C до плюс 35 °C, относительная влажность воздуха не более 80 %.

  IB. № подл. | Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

  1.2 Технические характеристики Таблица 1

  Наименование характеристики	Значение для угломера типа
  	ЗУРИ-М	ЗУРИ-Н
  Диапазон измерений, °	от 0 до 360
  Цена деления шкалы,0	1
  Пределы допускаемой погрешности, °	±1
  Размах показаний, не более,'	30
  Усилие торможения на кнопке, Н	от 2 до 4
  Параметр шероховатости измерительной поверхности линейки контрольной (Ra), мкм, не более	0,16	0,4
  Параметр шероховатости измерительных поверхностей, прилегающих к измерительной поверхности линейки контрольной (Ra), мкм, не более	0,63	-
  Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине, мм	0,005	0,02
  Расстояния между концом стрелки и циферблатом, мм, не более	0,5
  Отклонение стрелки от нулевой отметки шкалы,', не более	30

  					ЗУРИ.000 РЭ
  Изм	Лист	№ докум.	Подпись	Дата
  Разраб.		Юшина				Литера			Лист	ЛИСТО!
  Пров.		Подлевских			Угломер маятниковый	А			2	11
  М.контр.					ЗУРИ
  H.KOHTD.		Дмитоиевых			Руководство по эксплуатации	ООО «НПО «КРИН»

Таблица 2

• 1.3.1 Устройство угломеров показано на рисунках 1и 2.

Работа угломера основана на принципе действия маятника, жестко соединенного с осью, на которой установлена стрелка 5. Углы поворота отсчитываются с помощью стрелки по круговой шкале 3.

К крышке 2 угломера неподвижно крепится линейка контрольная 1, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью.

Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки 7 тормозного устройства, расположенной в верхней части угломера.

1 - линейка контрольная; 2 - крышка; 3 - шкала; 4 - ободок;

5 - стрелка; 6 - втулка; 7 - кнопка

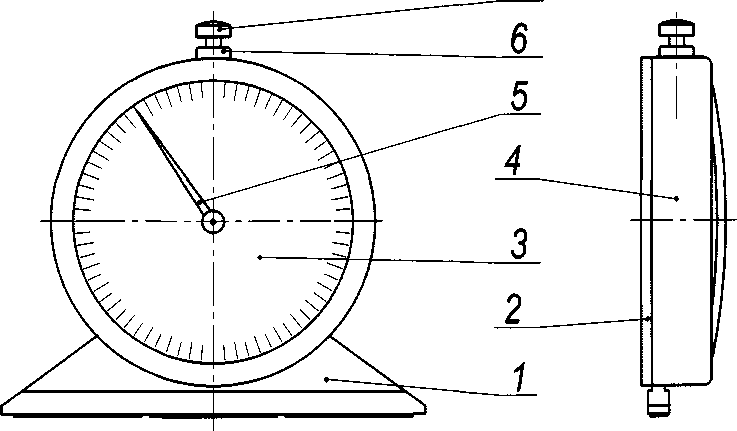

Рисунок 1 - Общий вид угломера ЗУРИ-М

1 - линейка контрольная; 2 - крышка; 3 - шкала; 4 - ободок;

5 - стрелка; 6 - втулка; 7 - кнопка

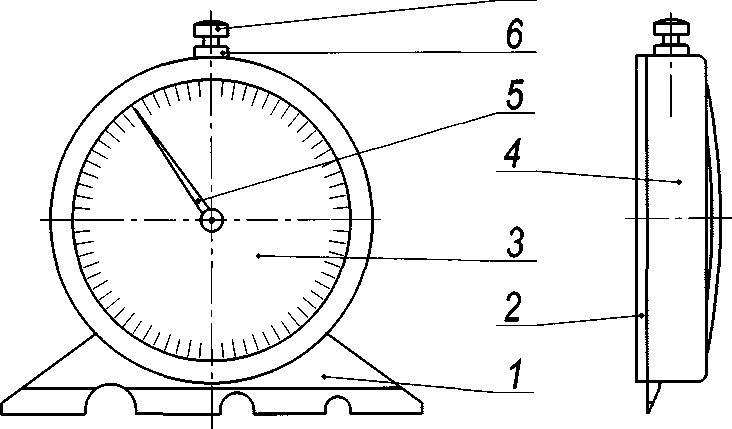

Рисунок 2 - Общий вид угломера ЗУРИ-Н

Примечание - Рисунки 1 и 2 не определяют конструкцию угломеров.

• 2.1.1 Резкие удары при работе не допускаются.

• 2.1.2 Для угломера ЗУРИ-М содержание агрессивных газов в окружающей среде не допускается.

• 2.2.1 Перед началом работы выдержать угломер на рабочем месте не менее трех часов (для угломера ЗУРИ-М).

• 2.2.2 Ознакомиться перед началом работы с настоящим РЭ.

• 2.2.3 Проверить комплектность согласно разделу 3.

• 2.2.4 Осмотреть угломер на предмет отсутствия повреждений.

• 2.2.5 Протереть поверхности линейки контрольной угломера чистой тканью, смоченной в нефрасе, а затем чистой сухой тканью.

• 2.2.6 Установить угломер измерительной поверхностью линейки контрольной на плиту, выверенную в горизонтальной плоскости с помощью уровня. Величина отклонения стрелки от нулевой отметки шкалы не должна превышать размаха показаний.

• 2.3.1 Установить режущий инструмент базовой поверхностью на плиту, выверенную в горизонтальной плоскости с помощью уровня, или зажать в центрах. Затем ребро линейки контрольной угломера приложить к поверхности, определяющей измеряемый угол, как показано на рисунках 3 и 4, и нажать кнопку тормоза. После прекращения колебаний стрелки необходимо отпустить кнопку и снять показания по шкале угломера.

  i. № подл. I Подпись и дата | Взам.инв. № I Инв. № дубл. Подпись и дата

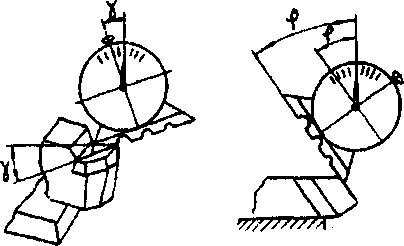

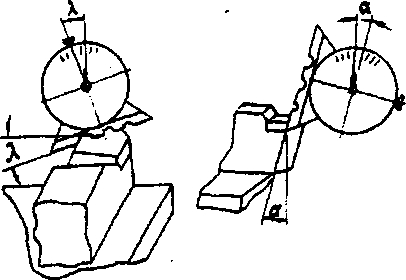

  Рисунок 3 - Измерение углов у резца

  Лист

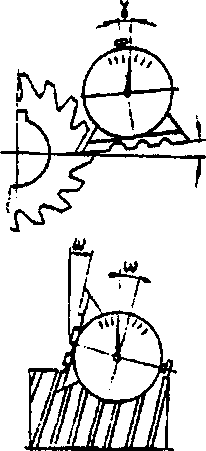

  Рисунок 4 - Измерение углов у фрез

• 2.3.2 При измерении углов многолезвийного режущего инструмента, закрепленного в центрах, один из его зубьев установить в горизонтальной осевой плоскости. Установку производить при помощи штангенрейсмаса, как показано на рисунке 5, или без него, как показано на рисунке 6.

  . № подл. I Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата




  Рисунок 5 - Установка при помощи штангенрейсмаса



  Рисунок 6 - Установка без штангенрейсмаса

  Лист

  нв. № подл. I Подпись и дата | Взам.инв. № | Инв. № дубл. Подпись и дата

При установке без штангенрейсмаса необходимо ребро линейки контрольной угломера наложить на два смежных зуба измеряемого режущего инструмента. Затем инструмент с угломером повернуть так, чтобы стрелка показывала отклонение, равное 180°/z, где z - число зубьев режущего инструмента. После установки зуба в горизонтальной плоскости нужно зафиксировать режущий инструмент в этом положении. Затем ребро линейки контрольной угломера приложить к поверхности, определяющей измеряемый угол, и нажать кнопку тормоза. После прекращения колебаний стрелки необходимо отпустить кнопку и снять показания по шкале угломера.

Для измерения необходимо установить угломер измерительной поверхностью линейки контрольной на измеряемую поверхность, нажать на кнопку, отпустить и снять показания.

Величина отклонения стрелки от нулевой отметки шкалы превышает размах показаний.

Если величина отклонения стрелки превышает размах показаний, то необходимо освободить два винта, крепящие механизм угломера к крышке, и, перемещая механизм относительно своей оси в ту или другую сторону, совместить конец стрелки с нулевой отметкой шкалы. Затем затянуть винты и проверить нулевую установку.

Внимание. Запрещается разбирать и регулировать угломер лицам, не имеющим отношения к ремонту.

В комплект поставки входят:

• - угломер маятниковый;

• - футляр;

• - руководство по эксплуатации

Транспортирование и хранение угломеров - по ГОСТ 13762-86.

• 5.1 Настоящее руководство по эксплуатации устанавливает методику первичной и периодической поверок угломеров.

• 5.2 Интервал между поверками - один год.

• 5.3 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 5.4 При проведениии поверки должны быть применены средства поверки, указанные в таблице 2.

Таблица 1

Примечание - При получении отрицательного результата при проведении любой из операций по таблице, поверку угломера следует прекратить

Лист

ЗУРИ.000 РЭ

• 5.5 К проведению поверки допускаются лица, аттестованные в качестве поверителей.

• 5.6 При проведении поверки угломеров должны быть соблюдены требования безопасности по ГОСТ 12.1.005-88. Средства поверки должны иметь эксплуатационную документацию.

• 5.7.1 Температура рабочего пространства - (20±5) °C.

• 5.7.2 Относительная влажность воздуха не более 80 % при температуре 25 °C.

• 5.7.3 Перед поверкой угломер, эталонные средства измерений и вспомогательные средства поверки должны быть приведены в рабочее состояние в соответствии с документацией по эксплуатации и выдержаны в помещении, в котором проводят поверку, не менее двух часов.

• 5.8.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• - соответствие угломера требованиям ТУ 26.51.33-008-02952377-2017 в части оцифровки и качества штрихов шкал, комплектности и маркировки;

• - наличие пластин твердого сплава на измерительной поверхности линейки контрольной и надежного антикоррозийного покрытия на остальных поверхностях угломера ЗУРИ-Н;

• - отсутствие механических повреждений на измерительных и других наружных поверхностях угломера, влияющих на эксплуатационные качества.

• 5.8.2 Опробование

При опробовании проверяют: плавность работы тормозного устройства, при котором торможение стрелки не должно изменять показаний по шкале; перекрытие стрелкой коротких штрихов шкалы; размагниченность линейки контрольной угломера ЗУРИ-М с помощью частиц из низкоуглеродистой стали с содержанием углерода не более 0,15% и массой не более 0,1 г.

• 5.8.3 Определение (контроль) метрологических характеристик

  • 5.8.3.1 Определение шероховатости измерительных поверхностей линейки контрольной и поверхностей, прилегающих к измерительной поверхности линейки контрольной

Угломер ЗУРИ-М

Шероховатость измерительной поверхности линейки контрольной и поверхностей, прилегающих к измерительной поверхности линейки контрольной, проверяют визуально сравнением с образцом шероховатости с параметром соответственно Ra = 0,16 мкм и Ra = 0,63 мкм ГОСТ 9378-93 с помощью лупы ЛП-1-4^х ГОСТ 25706-83.

Угломер ЗУРИ-Н

Шероховатость измерительной поверхности линейки контрольной проверяют визуально сравнением с образцом шероховатости с параметром Ra = 0,4 мкм ГОСТ 9378-93 с помощью лупы ЛП-1-4^х ГОСТ 25706-83.

Шероховатость контролируемых поверхностей должна быть не более шероховатости соответствующего образца.

• 5.8.3.2 Определение расстояния между концом стрелки и циферблата

Расстояние между концом стрелки и циферблатом определяют, наблюдая за параллаксом стрелки относительно штриха шкалы при повороте угломера на 45° вокруг оси параллельной стрелке. Проверку проводят в четырех равномерно расположенных отметках шкалы.

Лист

ЗУРИ.000 РЭ

Параллакс не должен превышать одного деления шкалы, что соответствует расстоянию между стрелкой и циферблатом не более 0,5 мм.

• 5.8.3.3 Определение усилия торможения на кнопке

Усилие торможения на тормозной кнопке угломера определяют с помощью весов с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008 при контакте кнопки с площадкой весов. При этом положение стрелки угломера должно быть зафиксировано тормозной кнопкой на делениях шкалы в диапазоне 30-45°.

Нажимая кнопкой на площадку весов, наблюдают за моментом освобождения стрелки угломера и записывают показания стрелки весов.

Усилие торможения на кнопке должно быть от 2 до 4 Н.

• 5.8.3.4 Определение отклонения измерительной поверхности линейки контрольной от прямолинейности

Угломер ЗУРИ-М

Отклонение измерительной поверхности линейки контрольной от прямолинейности определяют путем наложения измерительного ребра линейки контрольной угломера на измерительную поверхность бруска контрольного БК-350 ГОСТ 22601-77. Наклоняя угломер примерно на 20° в каждую сторону от среднего положения, оценивают визуально величину просвета, сравнивая с «образцом просвета».

Для получения образца просвета к рабочей поверхности пластины плоской стеклянной нижней ПИ 60-2 ТУ 3-3.2123-88 притирают параллельно друг к другу концевые меры 1-2,0 и 1-2,005 (далее - концевые меры) ГОСТ 9038-90. Две одинаковые концевые меры большей длины притирают по краям, а концевую меру меньшей длины - между ними. При наложении ребра линейки лекальной ЛД-1-200 ГОСТ 8026 на концевые меры длины в направлении, параллельном их короткому ребру, получается «образец просвета».

Отклонение измерительной поверхности линейки контрольной от прямолинейности на всей длине не должно превышать 0,005 мм.

Угломер ЗУРИ-Н

Отклонение измерительной поверхности линейки контрольной от прямолинейности определяют путем наложения измерительной поверхности линейки поверочной ЛД-1-200 ГОСТ 8026 на измерительную поверхность линейки контрольной угломера. Просвет между ребром линейки поверочной и контролируемой поверхностью оценивают визуально, сравнивая с «образцом просвета».

Для получения образца просвета к рабочей поверхности пластины плоской стеклянной нижней ПИ 60-2 ТУ 3-3.2123 притирают параллельно друг к другу концевые меры 3-1,0 и 3-1,02 (далее - концевые меры) ГОСТ 9038 . Две одинаковые концевые меры большей длины притирают по краям, а концевую меру меньшей длины - между ними. При наложении ребра линейки поверочной ЛД-1-200 ГОСТ 8026 на концевые меры длины в направлении, параллельном их короткому ребру, получается «образец просвета».

Отклонение измерительной поверхности линейки контрольной от прямолинейности на всей длине не должно превышать 0,02 мм.

• 5.8.3.5 Проверка установки стрелки на нулевую отметку шкалы

Установку стрелки на нулевую отметку шкалы определяют путем наложения измерительной поверхности линейки контрольной угломера на измерительную поверхность плиты поверочной 1-2-160x160 ГОСТ 10905-86, установленной по уровню брусковому 200-0,10 ГОСТ 9392-89 в горизонтальную плоскость.

Отклонение стрелки от нулевой отметки шкалы не должно превышать половины деления шкалы.

• 5.8.3.6 Определение погрешности и размаха показаний

Основную погрешность определяют при помощи мер плоского угла 2-45°-2 и 3-90°-2 ГОСТ 2875-88 на плите поверочной 1-2-160x160 ГОСТ 10905-86, установленной по уровню брусковому 200-0,10 ГОСТ 9392-89 в горизонтальную плоскость. Отсчет показаний производят с правой и левой стороны от нулевой отметки шкалы.

Измерительную поверхность линейки контрольной совмещают без просвета с измерительной поверхностью каждой угловой меры не менее пяти раз и находят наибольшее отклонение стрелки от ее нулевой установки.

За основную погрешность угломера принимают разность между показаниями угломера и номинальным значением меры плоского угла.

Основная погрешность на всем диапазоне измерений не должна превышать ±1°.

Размах показаний угломера определяют одновременно с определением погрешности. Наибольшая разность между показаниями на проверяемом делении шкалы определяет размах показаний.

Размах показаний не должен превышать половины деления шкалы (не более 30').

• 5.9.1 Положительный результат поверки удостоверяется записью в эксплуатационном документе или свидетельством о поверке по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

• 5.9.2 При отрицательных результатах поверки оформляют извещение о непригодности по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

Угломер маятниковый ЗУРИ -___заводской №_________изготовлен, принят в со

ответствии с требованиями ТУ 26.51.33-008-02952377-2017 и признан пригодным к эксплуатации.

Лицо, ответственное за приемку

• 8.1 Изготовитель гарантирует соответствие угломера требованиям

ТУ 26.51.33-008-02952377-2017 при соблюдении условий транспортирования, хранения и эксплуатации.

• 8.2 Гарантийный срок эксплуатации - 12 месяцев со дня ввода угломера в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя

Адрес: Россия, 610020, г. Киров, ул. Карла Маркса, 18. Факс: (8332) 64-57-54.

Телефон: (8332) 64-33-18.
