Методика поверки «Комплексы средств телемеханики технологических объектов серии "КСТТО" ООО "Центр инновационных технологий-Э.С."» (Код не указан!)

Утверждаю

Заместитель директора

по производственной метрологии

ФГУП «ВНИИМС»

Разработано

Директор ООО «Центр

инновационных технологий-Э.С.»

КОМПЛЕКСЫ СРЕДСТВ ТЕЛЕМЕХАНИКИ ТЕХНОЛОГИЧЕСКИХ ОБЪЕКТОВ Серии «КСТТО»

МЕТОДИКА ПОВЕРКИ

АБЦС 424349.050МП

2017

СОДЕРЖАНИЕ

Вводная часть

• 1 Операции поверки

• 2 Требования безопасности

• 3 Условия поверки

• 4 Подготовка к поверке

• 5 Проведение поверки

• 6 Оформление результатов поверки

ПРИЛОЖЕНИЯ

Приложение 1 Перечень оборудования, необходимого для поверки

Приложение 2 Схема стенда для поверки

Приложение 3 Перечень документов, на которые даны ссылки

Настоящая методика распространяется на комплекс средств телемеханики технологических объектов серии «КСТТО», далее по тексту комплекс, выпускаемого ООО ЦИТ-Э.С.", применяемого для построения систем телемеханики промышленных объектов и устанавливает методику его первичной поверки, при вводе изделий в эксплуатацию после изготовления или ремонта, а также периодической поверки изделий, находящихся в эксплуатации.

Интервал между поверками - 4 года.

Допускается проведение поверки отдельных модулей из состава устройств, отдельных измерительных каналов и диапазонов измерений в соответствии с заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Определение основной погрешности проводится для всех каналов модулей аналогового ввода комплекса, количество которых указано в обозначении комплекса в соответствии с АБЦС.424349.050ПС

При проведении поверки должны быть обеспечены требования безопасности, указанные в эксплуатационной документации на средства поверки, а также общие требования безопасности в соответствии с ГОСТ 12.2.007.0-75 и "Правилами техники безопасности при эксплуатации электроустановок потребителей", утвержденными Государственной инспекцией по энергетическому надзору.

При проведении поверки должны соблюдаться нормальные климатические условия, приведенные в ГОСТ 8.395-80

Температура окружающего воздуха, С......................................................................от +15 до +35

Относительная влажность воздуха. %.................................................................... от 40 до 80

Атмосферное давление, кПа (мм. рт .ст.)...........................................от 84 до 106.7 (630,2-800.5)

Средства измерений подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

Подать напряжение питания на ПК. В зависимости от типа используемого преобразователя (обычно USB-RS485) установить на ПК соответствующие драйверы для устройства.

• 5 Проведение поверки

Установить соответствие комплекса эксплуатационной документации в части внешнего вида, отсутствия механических дефектов, разъемов для подключения внешних кабелей, соответствия комплектности.

• 5.2.1 Подать сетевое питание на персональный компьютер и на источник тока и напряжения ИТН.

• 5.2.2 На персональном компьютере запустить технологическую программу проверки комплекса. Допускается применение программного обеспечения, обеспечивающего считывание данных через последовательный порт по протоколу Modbus RTU. Используя следующие параметры связи: скорость обмена - 115200 бит/сек. четность - нет, стоп бит - 1, адрес усзройства сети Modbus RTU - 0. выполнить подключение к комплексу.

• 5.2.3 Опробование считается выполненным, если в программном обеспечении на ПК отображаются считанные данные. Адреса регистров Modbus RTU соответствующие измеряемым параметрам и формат выдаваемых данных определяются согласно Руководству по эксплуатации.

• 5.3.1 Собрать Схему 1 в соответствии с Приложением 2. Настроить ИТН на формирование постоянного тока в пределах от 0 до 20 мА.

• 5.3.2 Используя ИТН установить значение тока канала равным 0 мА. соответствующее образцовому значению тока фо = 0 мА.

• 5.3.3  В программе на ПК считать значение тока, измеренное функциональным модулем для поверяемого канала - фц

• 5.3.4 Вычислить абсолютную погрешность измерения постоянного тока, используя формулу Д(мА)= фо(мА) - фи(мА).

• 5.3.5 Вычислить фактическое значение приведенной погрешности измерения постоянного тока у_ф(%)=[Д(мА)/20] 100.

• 5.3.6 Повторить действия н.п.5.3.2 - 5.3.5 для следующих образцовых значений тока фи =5 мА. Фо =10 мА. фо =15 мА. фо =20 мА.

• 5.3.7 Результаты поверки считаются положительными, если для всех значений | Уф(%) | < 0,5 %

• 5.4.1 Собрать Схему 2 в соответствии с Приложением 2. Настроить ИТН на формирование постоянного напряжения в пределах от минус 10 В до плюс 10 В.

• 5.4.2 Используя ИТН установить значение напряжения канала равное 0 В, соответствующее образцовому значению напряжения фо= 0 В.

• 5.4.3 В программе на ПК считать значение напряжение , измеренное функциональным модулем для поверяемого канала - фи-

• 5.4.4 Вычислить абсолютную погрешность измерения постоянного напряжения, используя формулу Д(В)= фо(В) - фи(В).

• 5.4.5 Вычислить фактическое значение приведенной погрешности измерения постоянного тока у_ф(%)=[Д(В)/20]100.

• 5.4.6 Повторить действия п.п.5.3.2 - 5.3.5 для следующих образцовых значений напряжения Фо =1 В, фо =5 В. фо =10 В. фо =-5 В. фо =-10 В.

• 5.4.7 Результаты поверки считаются положительными, если для всех значений | Уф(%) | < 0.5 %

В программе ПК считать значение номера версии программного обеспечения. Адрес регистра Modbus R.TU. соответствующего номера версии программного обеспечения и формат данных определяется в соответствии с руководством по эксплуатации. Номер должен совпадать с номером версии ПО, указанным в паспорте и быть не ниже номера версии, указанного в описании типа.

• 6.1 При положительных результатах поверки оформляют свидетельство о поверке по форме Приложения 1 к «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверки», утвержденному Приказом Минпромторга России от 02.07.2015 г. № 1815 (далее — Порядок). В свидетельстве указывают объем проведенной поверки. Знак поверки наносят на свидетельство о поверке.

• 6.2 При отрицательных результатах поверки оформляют извещение о непригодности по форме Приложения 2 к Порядку с указанием забракованных модулей.

В.А. Воронов

Штовба

Начальник ОТР

Инженер 2 кат. отдела 201 ФГУП «ВНИИМС

И.М. Каширкина

Нач. отдела 201 ФГУП «ВНИИМС»

Перечень оборудования, необходимого для проведения поверки комплекса.

Допускается применение других средств измерений обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью. Погрешность эталона не должна быть более 1/5 предела контролируемого значения погрешности.

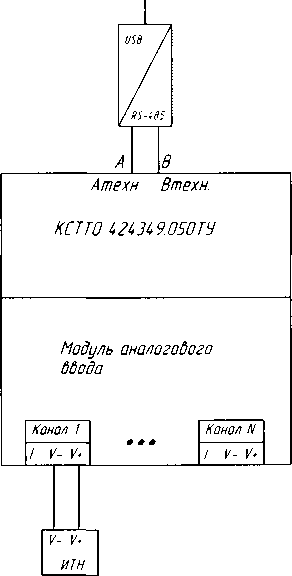

А \В

А техн. Втехн.

КСТТО ^2Ь3^9.050ТУ

Модуль аналогового ввода

Приложение 3 Перечень документов, на которые даны ссылки
