Методика поверки «ГСИ. Анализаторы пыли T640, Т640Х» (МП-640-005-20)

Методика поверки

Тип документа

ГСИ. Анализаторы пыли T640, Т640Х

Наименование

МП-640-005-20

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Первый заместитель генерального директора-заместитель по научной работе

ФГУП «ВНИИФТРИ»

Щипунов

2020 г.

Государственная система обеспечения единства измерений АНАЛИЗАТОРЫ ПЫЛИ Т640, Т640Х

МЕТОДИКА ПОВЕРКИ

МП-640-005-20 р.п. Менделеево 2020 г.

Настоящая методика поверки распространяется на анализаторы пыли Т640, Т640Х (далее - анализаторы), изготавливаемые компанией «Teledyne Advanced Pollution Instrumention», США, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Объем поверки

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Идентификация программного обеспечения (ПО)

7.3

да

да

4 Определение метрологических характеристик

7.4

-

-

4.1 Определение    относительной    погрешности

установки номинального объемного расхода отбираемой пробы

7.4.1

да

нет

4.2 Определение    относительной    погрешности

измерений массовой концентрации аэрозольных частиц (РМ10, РМ2.5, РМ1, TSP)

7.4.2

да

да

  • 1.2 Допускается проведение поверки отдельных измерительных каналов (TSP, РМ10, РМ2.5, РМ1), которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна бать сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации.

2 СРЕДСТВА ПОВЕРКИ

2.1 При поверке должны быть использованы средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Основные средства поверки

12,ТА

Рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с пределами допускаемой относительной погрешности измерений ±10 % по ГОСТ 8.606-2004

1АЛ

Счетчик газа барабанный TG5, диапазон измерений объемного расхода от 0,2 до 10 дм3/мин, пределы допускаемой относительной погрешности измерений ±1

Вспомогательные средства поверки

1А2

Мука известняковая (доломитовая) марки А класс 4 по ГОСТ 14050-93, зерновой состав в диапазоне от 0,18 до 20 мкм

  • 2.2 Мука доломитовая используется при поверке анализатора для создания тестового аэрозоля.

  • 2.3 Допускается применение других средств поверки, кроме указанных в таблице 2, обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

  • 2.4 Все средства поверки должны быть исправны, применяемые при поверке средства измерений должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или в документации.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица, имеющие высшее или среднее техническое образование, аттестованные в качестве поверителя, владеющие техникой измерений параметров аэрозолей, взвесей и порошкообразных материалов, изучившие настоящую методику поверки и эксплуатационную документацию на анализатор, прошедшие инструктаж по технике безопасности.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки соблюдать правила безопасности, указанные в эксплуатационной документации на поверяемый анализатор и средства поверки, правила безопасности при работе с электрооборудованием, питающимся от сети переменного тока напряжением до 1000 В.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку в лаборатории поверителя проводить в следующих условиях:

  • -  температура окружающего воздуха, °C                            от 15 до 30;

  • -  относительная влажность окружающего воздуха, %, не более                80;

  • -  атмосферное давление, кПа                                     от 84 до 106,7

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Подготовить анализатор согласно руководству по его эксплуатации, а именно:

  • - установить в рабочее положение,

  • - осуществить на пробоотборном входе анализатора сборку пробоотборного тракта, включая установку устройства подогрева отбираемой пробы и подключение байпасной линии (для анализатора Т640Х). Пробоотборный тракт должен быть собран для работы в помещении;

  • - осуществить все подсоединения и включить электропитание. При включении появится главное меню;

  • - выдержать во включенном состоянии 10 мин для стабилизации рабочего состояния.

  • 6.2 Проверить параметры на экране Dashboard, установленные изготовителем и которые должны находиться в пределах, указанных в руководстве по эксплуатации анализатора (приложение А). При несоответствии данных параметров анализатор поверке не подлежит.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1 Проверить комплектность анализатора на соответствие паспорту.

  • 7.1.2 Провести внешний осмотр анализатора на предмет:

  • - наличия, полноты и целостности маркировки;

  • - отсутствия видимых повреждений и загрязнений, которые могут повлиять на работу анализатора, в том числе чистоту пробоотборных элементов из комплекта поставки;

  • - исправности соединительных и питающих кабелей, электрических контактов, разъемов.

  • 7.1.3 Анализатор считать пригодным для проведения поверки, если:

  • - комплектность достаточна для проведения поверки;

  • - маркировка четкая и включает все данные необходимые для идентификации анализатора (тип, заводской номер, год изготовления, данные об изготовителе) и правильного подключения (маркировка разъемов, рабочее напряжение электропитания, потребляемая мощность);

  • - отсутствуют видимые повреждения и загрязнения;

  • - питающий кабель, разъемы в исправности.

В противном случае анализатор к поверке не допускается, результаты поверки считать отрицательными.

7.2 Опробование
  • 7.2.1 Подготовить анализатор к работе согласно разделу 6 настоящей методики поверки.

  • 7.2.2 Провести пробное измерение в течение 2-3 мин. В качестве тестового аэрозоля использовать окружающий воздух.

  • 7.2.3 Результаты опробования считать положительными, если после включения и прогрева анализатор автоматически проводит отбор пробы и непосредственно измерения, в главном меню отображаются результаты измерений массовой концентрации по фракциям, сообщения о сбоях и ошибках в работе отсутствуют. В противном случае анализатор к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

7.3 Идентификация ПО
  • 7.3.1 Провести идентификацию данных ПО путем сличения отображаемых названия и версии встроенного ПО с нормированным значением. Название и версия ПО отображаются в меню Setup-»Instrument—»Product Info (Главное меню—>Настройки—>06 анализаторе).

  • 7.3.2 Результаты идентификации ПО считать положительными, если версия встроенного ПО NumaView не ниже 1.4.2.0. В противном случае результаты поверки считать отрицательными.

7.4 Определение метрологических характеристик
  • 7.4.1 Определение относительной погрешности установки номинального объемного расхода отбираемой пробы

  • 7.4.1.1 Предварительно подготовить анализатор к работе согласно разделу 6 настоящей методики. Установить на входе пробоотборного тракта анализатора счетчик газа. В анализаторе Т640Х счетчик газа должен быть установлен после разветвителя байпасной линии.

  • 7.4.1.2 Порядок выполнения операций:

а) после включения питания и стабилизации рабочего состояния анализатора снять 5 показаний счетчика газа в режиме измерения объемного расхода в течение 5 минут через равные промежутки времени. Показания (^эт,) занести в протокол поверки;

б) вычислить относительную погрешность установки объемного расхода отбираемой пробы по формуле (1):

?син-<?эт/ ,100%

Qari

где qCH н - нормированное номинальное значение объемного расхода, дм3/мин.

  • 7.4.1.3 Результаты поверки считать положительными, если значения относительной погрешности установки номинального объемного расхода находятся в допускаемых пределах ±5 %. В противном случае результаты поверки считать отрицательными.

  • 7.4.2 Определение относительной погрешности измерений массовой концентрации аэрозольных частиц (РМ10, РМ2.5, РМ1, TSP)

  • 7.4.2.1 Предварительно подготовить анализатор к работе согласно разделу 6 настоящей методики.

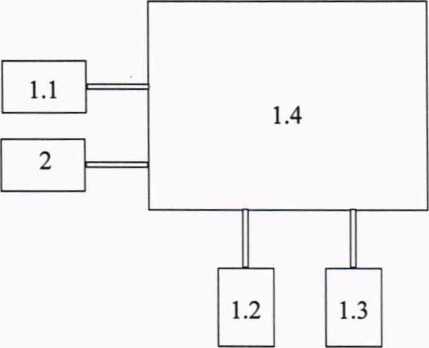

  • 7.4.2.2 Собрать схему поверки согласно рисунку 1 и подсоединить вход пробоотборного тракта анализатора к аэрозольной камере.

1 - рабочий эталон в составе: 1.1 - генератор аэрозоля,

  • 1.2 - измеритель массовой концентрации, 1.3 - анализатор размеров частиц,

1.4- аэрозольная камера; 2 - испытываемый анализатор

Рисунок 1 - Схема поверки

  • 7.4.2.3 Порядок выполнения операций:

а)  создать последовательно в аэрозольной камере концентрации тестового аэрозоля 10, 50 и 90 % от верхней границы заявленного диапазона измерений. Уровень массовой концентрации тестового аэрозоля задавать и контролировать рабочим эталоном. На каждом заданном уровне после стабилизации тестового аэрозоля снять показания анализатора и рабочего эталона по аэрозольным фракциям РМ10, РМ2.5, РМ1 и общей концентрации TSP (для анализатора Т640). Показания рабочего эталона снимать в диапазонах размеров частиц от 0,18 до 10 мкм (РМ10), от 0,18 до 2,5 мкм (РМ2.5), от 0,18 до 1 мкм (РМ1), от 0,18 до 20 (TSP). Результаты измерений занести в протокол поверки;

Примечание - Уровень концентрации тестового аэрозоля свыше 500 мкг/м3 допускается задавать с отклонением ±10 %.

б)  определить относительную погрешность измерений массовой концентрации аэрозольных частиц фракций РМ-10, РМ-2.5, РМ1 по формуле (2) и общей концентрации TSP по формуле (3): где Сси рм, Сэт рм - показания соответственно анализатора и рабочего эталона по массовой концентрации аэрозольных частиц данной фракции, мкг/м3;

Gh РМ Gt РМ

Gt РМ

5Tsp —

GhTSP ~ Gt TSP

Gt TSP

СсиТ5Р, ^этТбр “ показания соответственно анализатора и рабочего эталона по общей массовой концентрации аэрозольных частиц, мкг/м3.

  • 7.4.2.4 Результаты поверки считать положительными, если значения относительной погрешности измерений массовой концентрации аэрозольных частиц РМ-10, РМ-2.5, РМ-1, TSP находятся в допускаемых пределах ±20 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформить протоколом. Рекомендованная форма протокола первичной поверки приведена в приложении А, периодической поверки - в приложении Б.

  • 8.2 При положительных результатах поверки анализатор признается годным, при отрицательных результатах поверки анализатор к дальнейшей эксплуатации не допускается.

  • 8.3 Результаты поверки анализатора подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца анализатора или лица, представившего его на поверку, на анализатор выдается свидетельство о поверке (при положительных результатах поверки) с нанесенным на него знаком поверки или извещение о непригодности к применению (при отрицательных результатах поверки) с указанием причин забракования.

  • 8.4 В случае поверки отдельных измерительных каналов анализатора в сведениях о результатах поверки средств измерений, включенных в Федеральный информационный фонд по обеспечению единства измерений, и в свидетельстве о поверке указывать измерительные каналы, в которых анализатор признается годным.

    Начальник лаборатории 640

    ФГУП «ВНИИФТРИ»

    В.И. Добровольский

    ,М. Балаханов

Начальник НИО-6 ФГУП «ВНИИФТРИ»

Ведущий инженер лаборатории 640 ФГУП «ВНИИФТРИ»

Н.Б. Потапова

Приложение А (справочное)

Форма протокола первичной поверки

ПРОТОКОЛ ПЕРВИЧНОЙ ПОВЕРКИ

от________________________

дата

Наименование, тип поверяемого СИ:________________________________________

Заводской номер и дата изготовления СИ________________________________________

Условия окружающей среды:

температура, °C__________________________________________________________

относительная влажность, %_____________________________________________

атмосферное давление, кПа____________________________________________

Наименование нормативного документа по поверке СИ:_______________________

Сведения о средствах поверки:___________________________________________________

наименование и обозначение, заводской номер средства поверки,

сведения о поверке/аттестации применяемых при поверке средств измерений/испытательного оборудования

Результаты поверки:

1 Внешний осмотр, проверка комплектности, маркировки

Вывод:__________________________________________________________________

  • 3 Опробование

нормальное функционирование________________________________________

Вывод:_______________________________________________________________________

  • 4 Идентификация ПО

Таблица 1 - Результаты идентификации ПО

Идентификационные данные ПО

Отображаемое значение

Нормированное значение

Наименование и номер версии ПО

Вывод:     _________________________________________________________________

положительные/отрицательные результаты

  • 5 Определение метрологических характеристик

    • 5.1 Определение относительной погрешности установки номинального объемного расхода отбираемой пробы

      положительные/отрицательные результаты

Таблица 2 - Результаты выполнения операции

дм3/мин

qctl и, дм3/мин

^ркч, %

Вывод:__________

  • 5.2 Определение относительной погрешности измерений массовой концентрации аэрозольных частиц

Таблица 3 - Результаты выполнения операции (при поверке анализатора пыли Т640)

Обозначение характеристики

Значение характеристики

Ctspsw мкг/м3

CchTSP, мкг/м3

<$7TSP, %

СэтРМЮ, мкг/м3

СсиРМЮ, мкг/м3

<$7РМ10, %

СЭТРМ2 5, МКГ/М3

ССн РМ2.5, МКГ/М3

РМ2.5, %

Сэтрмь мкг/м3

СсиРМЬ мкг/м3

£'РМ1, %

норм» /0

Таблица 4 - Результаты выполнения операции (при поверке анализатора пыли Т640Х)

Обозначение характеристики

Значение характеристики

СэтРМЮ, мкг/м3

СсиРМЮ, мкг/м3

&РМ10, %

СэтРМ2.5, МКГ/М3

ССИРМ2 5, МКГ/М3

РМ2.5, %

Сэтрмь мкг/м3

ССи рмь мкг/м3

<^РМ1, %

S(' норм, /0

Вывод:______________________________________________________________________

положительные/отрицательные результаты

Заключение__

соответствие установленным в описании типа метрологическим требованиям

Поверитель

Приложение Б

(справочное)

Форма протокола периодической поверки

ПРОТОКОЛ ПЕРИОДИЧЕСКОЙ ПОВЕРКИ

ОТ_______________________

Наименование, тип поверяемого СИ:________________________________________

Заводской номер и дата изготовления СИ________________________________________

Условия окружающей среды:

температура, °C__________________________________________________________

относительная влажность, %____________________________________________

атмосферное давление, кПа_____________________________________________

Наименование нормативного документа по поверке СИ:_______________________

Сведения о средствах поверки:___________________________________________________

наименование и обозначение, заводской номер средства поверки,

сведения о поверке/аттестации применяемых при поверке средств измерений/испытательного оборудования

Результаты поверки:

1 Внешний осмотр, проверка комплектности, маркировки

Вывод:__________________________________________________________________

  • 3 Опробование

нормальное функционирование________________________________________

Вывод:_______________________________________________________________________

  • 4 Идентификация ПО

Таблица 1 - Результаты идентификации ПО

Идентификационные данные

Отображаемое значение

Нормированное значение

Наименование и номер версии ПО

Вывод:_______________________________________________________________________

положительные/отрицательные результаты

  • 5 Определение метрологических характеристик

5.1 Определение относительной погрешности измерений массовой концентрации аэрозольных частиц

Таблица 2 - Результаты выполнения операции (при поверке анализатора пыли Т640)

Обозначение характеристики

Значение характеристики

Ctspsm, мкг/м3

CChtsp, мкг/м3

Ь TSP, %

С,ТРМ1О, мкг/м3

СсиРМЮ, мкг/м3

<$’РМ10» %

Сэт РМ2.5, мкг/м3

ССНРМ2 5, МКГ/М3

РМ2.5» %

СэтРМ1, мкг/м3

ССНРМ1, мкг/м3

£’РМ1> %

HODM’ 0

Таблица 3 - Результаты выполнения операции (при поверке анализатора пыли Т640Х)

Обозначение характеристики

Значение характеристики

Сэтрмю, мкг/м3

Ссирмю, мкг/м3

$’РМ10> %

СЭТРМ2.5, МКГ/М3

СсиРМ2.5, МКГ/М3

<$C РМ2.5, %

СэтРМ1, мкг/м3

Сси РМ1, мкг/м3

$"РМЬ %

норм, /0

Вывод:__

положительные/отрицательные результаты

Заключение ____________________________________________________________

соответствие установленным в описании типа метрологическим требованиям

Поверитель

подпись

инициалы, фамилия
