ИНСТРУКЦИЯ

Каналы измерительные многофункциональных систем контроля МСК-008

МЕТОДИКА ПОВЕРКИ

ПДСК.411712.001 ИМЗ р.п. Менделееве 2017 г.

ОБЩИЕ СВЕДЕНИЯ

Настоящая методика поверки распространяется на каналы измерительные многофункциональных систем контроля МСК-008 (далее - ИК), изготавливаемые АО «Мо-ринсис-Агат-КИП», г. Рязань, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение (контроль) метрологических характеристик

3.1 Определение приведенной погрешности измерений напряжения постоянного тока в диапазоне от 0,0 до 31,1 мВ (выходного сигнала термопары типа ТХА при температуре от 0 до 700 °C)

7.3

да

да

3.2 Определение приведенной погрешности измерений электрического сопротивления постоянному току в диапазоне 50,0 -69,6 Ом (выходного сигнала платинового термосопротивления 50П при температуре от 0 до 100 °C)

7.4

да

да

3.3 Определение приведенной погрешности измерений напряжения постоянного тока в диапазоне 0 -  10 В (выходного сигнала

датчика частоты оборотов от 0 до 15000 об/мин)

7.5

да

да

4 Проверка программного обеспечения

7.6

да

да

  • 1.2 При получении отрицательных результатов в процессе выполнения операций по любому из пунктов таблицы 1 ИК признается непригодны и к эксплуатации не допускается.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 2.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительно-го клейма на приборе или в документации.

Таблица 2

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

7.3, 7.5

Калибратор многофункциональный 3041R, диапазоны воспроизведения напряжения постоянного тока и пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, соответственно: от 1 до 200 мВ, ± (30- 10’6иуСт+3,6 мкВ);

от 0,2 до 2 В, ± (30- 10’6 иУст+5 мкВ);

от 2 до 20 В, ± (25 - 10’6иуСт+40 мкВ);

где - воспроизводимое значение напряжения постоянного тока (мкВ), диапазон воспроизведения электрического сопротивления постоянному току и пределы допускаемой абсолютной погрешности:

от 0 до 10 МОм, ± (0,03 10’2 RyCT+0,05 Ом),

где RyCT - воспроизводимое значение сопротивления постоянному току (Ом)

7.3, 7.4

Магазин сопротивления Р4830/1 (далее - магазин Р4830/1), диапазон сопротивления постоянному току от 0,01 до 11000 Ом, класс точности 0,05

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки ИК допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

5 УСЛОВИЯ ПОВЕРКИ

5.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C (К)

  • - относительная влажность воздуха, %

  • - атмосферное давление, мм рт. ст.

  • - параметры питания от сети переменного тока:

20 ±5;

от 45 до 80

от 626 до 795

  • - напряжение, В

  • - частота, Гц

  • - содержание гармоник, %, не более

от 215 до 225 50±0,5;

5. '

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить РЭ поверяемого ИК и используемых средств поверки.

  • 6.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого ИК;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) рабочие эталоны и средства измерений, включить

питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

- отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений;

- исправность органов управления.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность анализатора, органы управления находятся в исправном состоянии.

  • 7.2 Опробование

    • 7.2.1 Подключить ИК к сети питания. Включить его и выдержать 30 мин.

    • 7.2.2 Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений ИК.

  • 7.2.2 Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и ИК позволяет менять настройки параметров и режимы работы.

Определение (контроль) метрологических характеристик

  • 7.3 Определение приведенной погрешности измерений напряжения постоянного тока в диапазоне от 0,0 до 31,1 мВ (выходного сигнала термопары типа ТХА при температуре от 0 до 700 °C)

    • 7.3.1 Подготовить ИК к работе в соответствии с РЭ.

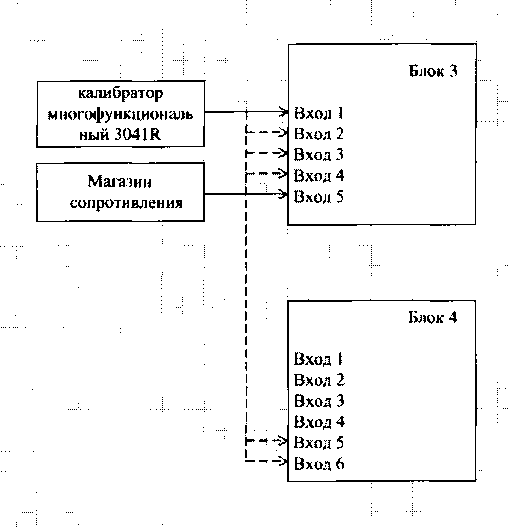

    • 7.3.2 Собрать измерительную схему в соответствии с рисунком 1.

Рисунок 1

  • 7.3.3 Подключить к входу 5 (вход измерения температуры холодного спая термоэлектрических преобразователей) блока 3 магазин сопротивления. Установить значения сопротивления магазина равным 50 Ом (соответствует температуре холодного спая 0 °C).

  • 7.3.4 Подать с калибратора напряжение постоянного тока, соответствующее градуировочной характеристике типа К по ГОСТ 8.585-2001 в соответствии с таблицей 3

Таблица 3

Напряжение постоянного тока, мВ

Температура в соответствии с градуировочной характеристикой типа К по ГОСТ 8.585-2001, °C

Показания ИК, °C

Приведенная к диапазону погрешность измерений, %

Пределы допускаемой приведенной погрешности измерений, %

0,000

0

±1

2,023

50

±1

4,096

100

±1

8,138

200

±1

12,209

300

±1

16,397

400

±1

20,644

500

±1

24,905

600

±1

29,129

700

±1

  • 7.3.5 Занести показания канала в таблицу 3

  • 7.3.6 Определить значение приведенной погрешности измерения по формуле (1):

^ = и_2^.100о 700

где 1Изм - значение температуры, измеренное модулем (°C).

tMepbi,-значение температуры, эквивалентное напряжению постоянного тока (°C).

  • 7.3.7 Последовательно задавая значения напряжения постоянного тока в соответствии таблицей 3 повторить п.п. 7.3.3 - 7.3.6.

  • 7.3.8 Последовательно подключить калибратор к входу 2, входу 3, входу 4 блока 3 и входу 5, входу 6 блока 4 (на рисунке 1 выделено пунктиром) и повторить 7.3.3 - 7.3.7.

  • 7.3.9 Результаты поверки считать положительными, если значения приведенной погрешности для всех ИК с измерителями вход 1 - вход 4 блока 3 и вход 5 - вход 6 блока 4 находятся в пределах ± 1 %.

  • 7.4 Определение приведенной погрешности измерений электрического сопротивления постоянному току в диапазоне 50,0 - 69,6 Ом (выходного сигнала платинового термосопротивления 50П при температуре от 0 до 100 °C)

    • 7.4.1 Подготовить ИК к работе в соответствии с РЭ.

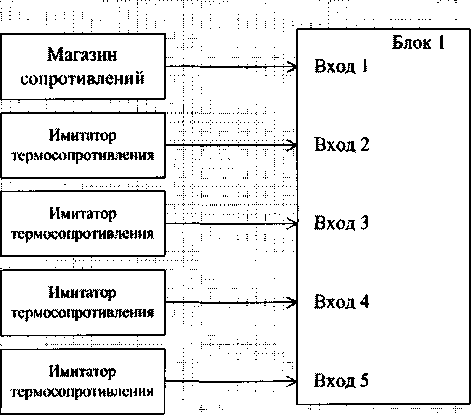

    • 7.4.2 Собрать измерительную схему в соответствии с рисунком 2.

....... I                                        | г-:--:--:

i     Магазин i __      : _

I сопротивлений [~

Рисунок 2

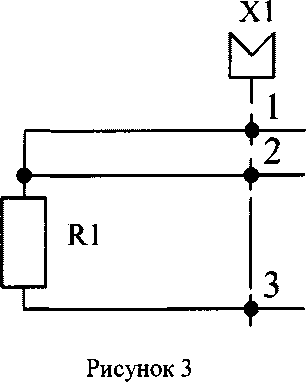

  • 7.4.3 Подключить к входу 1 блока 1 (вход измерения термосопротивления) магазин сопротивления, остальные входы блока 1 должны быть подключены либо к термосопротивлениям с градуировкой типа 50 П по ГОСТ Р 8.625-2006, либо к их имитаторам (значение имитирующего сигнала должно находится в пределах диапазона измерения ИК от 0 до 100 °C, например - использование резистора с сопротивлением в диапазоне от 50 до 71 Ом). Схема подключения имитирующего резистора приведена на рисунке 3.

    7.4.4 Установить значения

    сопротивления

    магазина

соответствии с таблицей 4.

Таблица 4

Сопротивление электрического тока, Ом

Температура в соответствии с градуировкой типа 50 П по

ГОСТ Р 8.625-2006, °C

Показания ИК,°С

Приведенная к диапазону погрешность измерений ??, %

Пределы допускаемой приведенной погрешности измерений ??, %

50,00

0

±1

52,97

15

±1

54,94

25

±1

57,89

40

±1

59,85

50

±1

61,80

60

±1

63,75

70

±1

65,69

80

±1

69,55

100

±1

  • 7.4.5 Занести показания ИК в таблицу 4.

  • 7.4.6 Определить значение приведенной погрешности измерения по формуле (2):

' ‘......-100%, (2)

где 1изм - значение температуры, измеренное модулем (°C).

tMepbi,-значения температуры в соответствии с градуировкой типа 50 П по ГОСТ Р 8.625-2006 (°C).

1А.1 Последовательно задавая значения сопротивление электрического тока в соответствии таблицей повторить п.п. 7.4.3 - 7.4.6.

7.4.8. Последовательно подключить магазин сопротивлений к Входу 2 - Входу 5 блока 1 и Входу 5 блока 3 и повторить п.п. 7.4.3 - 7.4.7. Входы блока 1, на которых не проводится проверка, должны быть подключены либо к термосопротивлениям с градуировкой типа 50 П по ГОСТ Р 8.625-2006, либо к их имитаторам (рисунок 3).

  • 7.4.9 Результаты поверки считать положительными, если значения приведенной погрешности для всех ИК с измерителями вход 1 - вход 5 блока 1 и вход 5 блока 4 находятся в пределах ± 1 %.

  • 7.5 Определение приведенной погрешности измерений напряжения постоянного тока в диапазоне 0 - 10 В (выходного сигнала датчика частоты оборотов от 0 до 15000 об/мин)

    • 7.5.1 Подготовить ИК к работе в соответствии с РЭ.

  • 4.7.2 Собрать измерительную схему в соответствии с рисунком 4.

    Калибратор многофункциональный 3041R

    Блок 3

    Вход 6

Рисунок 4

  • 7.5.3 Подать на ИК с калибратора напряжение постоянного тока величиной О В.

  • 7.5.4 Измерить и занести показания ИК, соответствующие заданному напряжению в таблицу 5.

  • 7.5.5 Определить значение приведенной погрешности измерений по формуле (3):

_ р

изм калибр J QQO/

15000

где Ризм ■ значение частоты оборотов, измеренное каналом (об/мин).

Ркалибр, - значения частоты оборотов (об/мин), соответствующее напряжению, установленному на калибраторе.

Таблица 5

Эквивалентное напряжение, В

Частота оборотов, соответствующая эквивалентному напряжению, об/мин

Показания ИК, об/мин

Приведенная к диапазону погрешность измерений, %

Пределы допускаемой приведенной погрешности измерений, %

0

0

±1

1

1500

±1

2

3000

±1

3

4500

±1

4

6000

±1

5

7500

±1

6

9000

±1

7

10500

±1

8

12000

±1

9

13500

±1

10

15000

±1

  • 7.5.6 Последовательно подавать с калибратора напряжение постоянного тока в соответствии с таблицей 5 и повторить п.п. 7.5.3 - 7.5.5.

  • 7.5.7 Результаты поверки считать положительными, если значения приведенной погрешности приведенные в таблице 5 находятся в пределах ± 1 %.

7.6 Проверка программного обеспечения
  • 7.6.1 Проверку программного обеспечения проводить в соответствии с РЭ.

  • 7.6.2 Результат проверки считать положительным, если идентификационные данные ПО поверяемого ИК соответствуют данным, приведенным в таблице 6.

Таблица 6

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

mp.hex

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

37174FDD321F8F6C А60 A7FEED 0С37693

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки на ИК выдают свидетельство установленной формы.

  • 8.2 На оборотной стороне свидетельства о поверке записывают результаты поверки.

  • 8.3 В случае отрицательных результатов поверки ИК к дальнейшему применению не допускается. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин непригодности.

Начальник НИО-6 ФГУП «ВНИИФТРИ»

Начальник отдела 651 центра испытаний и поверки средств измерений

ФГУП «ВНИИФТРИ»

Добровольский В.И.

Шульгин С.О.
