Методика поверки «ГСИ. Теплосчётчик ЭСКО-Т» (ЭСКО. 23367.009 МП)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ

ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

УТВЕРЖДАЮ

Директор ФГУП ВНИИМС __________А.И. Асташенков «____» ___________ 2002 г.

ГСИ. ТЕПЛОСЧЕТЧИК ЭСКО-Т

МЕТОДИКА ПОВЕРКИ

ЭСКО. 23367.009 МП

СОДЕРЖАНИЕ

Настоящий документ распространяется на теплосчетчики ЭСКО-Т (в дальнейшем по тексту - теплосчетчики) и устанавливает методику их первичной и периодических поверок.

Теплосчетчики предназначены для измерений и регистрации переданного источником или полученного потребителем количества теплоты (тепловой энергии), количества теплоносителя и других параметров в закрытых и открытых водяных системах теплоснабжения при учетно-расчетных операциях.

В состав теплосчетчиков входят:

• - блок вычислительно-измерительный (в дальнейшем - БВИ);

• - преобразователи расхода первичные электромагнитные ПРПЭ;

• - термопреобразователи сопротивлений платиновые (в дальнейшем-ТСП) с номинальными статическими характеристиками (в дальнейшем-НСХ) Pt100 либо 100П.

В составе теплосчетчика могут использоваться:

• - преобразователи давлений (в дальнейшем- ПД) в количестве от 1 до 3 с унифицированным выходным сигналом постоянного тока от 4 до 20 мА.

Теплосчетчики, в зависимости от требований потребителя, могут поставляться в следующих вариантах комплектации:

одноканальный ЭСКО-Т-1 для закрытых сетей теплоснабжения;

двухканальный ЭСКО-Т-2 для условно открытых и открытых систем теплоснабжения;

трехканальные:

-ЭСКО-Т-3.П- для условно открытых независимых систем теплоснабжения;

-ЭСКО-Т-3.ГВ - для открытых систем теплоснабжения с отбором теплоносителя на нужды горячего водоснабжения;

-ЭСКО-Т-3.ИТ - для систем теплоснабжения источников тепла.

Теплосчетчики подлежат обязательной государственной поверке при выпуске из производства, а также после ремонта. Поверка теплосчетчиков проводится поэлементно. БВИ поверяется совместно с ПРПЭ, а ПД и ТСП поверяются независимо.

Периодическую поверку теплосчетчиков проводят государственные метрологические службы.

Межповерочный интервал - четыре года.

• 1 ОПЕРАЦИИ ПОВЕРКИ

При проведении при первичной и периодической поверке выполняют опера-

ции, указанные в таблице 1. Таблица 1

Примечания

1 После ремонта проводят проверку теплосчетчиков в объеме первичной поверки.

2 Поверку ТСП проводят по ГОСТ 8.461 на соответствие классам А и В по ГОСТ 6651.

2.1 При поверке теплосчетчиков применяют средства измерений и оборудование, приведенные в таблице 2.

Таблица 2

• 2.2 Допускается применение средств измерений и оборудования других типов, обеспечивающих необходимую точность измерений.

• 2.3 Средства измерений, используемые при поверке, должны иметь действующие оттиски поверительных клейм или свидетельства о поверке.

• 3.1 Все работы по поверке проводят при следующих климатических условиях:

- температура окружающего воздуха от плюс 10 до плюс 30 °С;

- относительная влажность окружающего воздуха от 30 до 80 %;

- атмосферное давление от 86 до 106,7 кПа (от 630 до 800 мм рт. ст.).

• 3.2 Напряжение питания теплосчетчика при поверке должно находиться в пределах ( 220⁺_-²₃²₃ ) В, с частотой (50±1) Гц.

• 3.3 В непосредственной близости (на расстоянии до трех метров) от теплосчетчика должны отсутствовать внешние электрические и магнитные поля, кроме земного.

• 3.4 Вибрация и тряска, влияющие на работу теплосчетчика и средств измерений, должны отсутствовать.

• 3.5 При проведении поверки теплосчетчика с помощью поверочной расходомерной установки соблюдают следующие условия:

• - измеряемая среда - вода;

• - температура измеряемой среды от плюс 5 до плюс 90 °С;

• - гидравлический канал ПРПЭ должен быть полностью заполнен водой;

• - длина прямолинейных участков трубопровода должна быть на входе ПРПЭ -не менее 3 Ду, на выходе - не менее 1 Ду;

• 3.6 Рабочее положение ПРПЭ горизонтальное. При этом допускается отклонение плоскости расположения электродов ПРПЭ от горизонтальной оси на угол (± 45)°.

• 3.7 Перед проведением поверки средства измерений готовят к работе согласно требованиям их эксплуатационной документации с обязательным устранением синфазной помехи при на заполненном водой трубопроводе и при полном отсутствии ее движения в первичном преобразователе расхода теплосчетчика.

• 4.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности и изучившие эксплуатационную документацию на теплосчетчик и используемые средства измерений.

ВНИМАНИЕ!    НАПРЯЖЕНИЕ СЕТИ, ПИТАЮЩЕЙ ТЕПЛО

• 4.2 Подключение средств измерений необходимо выполнять только при отключенном напряжении питания теплосчетчика.

• 4.3 При проведении операций поверки следует руководствоваться требованиями безопасности по ГОСТ 12.2.007.0, ГОСТ 12.3.019, ГОСТ 12.2.086.

• 4.4 Все работы по монтажу и демонтажу оборудования и средств измерений необходимо выполнять при отключенном напряжении питания, при отсутствии избыточного давления измеряемой среды в местах установки ПРПЭ и в строгом соответствии с «Правилами устройства электроустановок» (ПУЭ), «Правилами технической эксплуатации электроустановок потребителей» (ПТЭ) и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (ПТБ).

• 5.1 Перед проведением поверки проверяют наличие эксплуатационной документации на теплосчетчик: паспорта ЭСКО.23367.009 ПС с указанием комплектности теплосчетчика и руководства по эксплуатации ЭСКО.23367.009 РЭ.

• 5.2 Проверяют наличие средств измерений и действующих свидетельств о поверке на них.

• 5.3 Подготавливают к работе средства измерений согласно эксплуатационной документации на них.

• 5.4 Проверяют соблюдение условий п.3 настоящей методики.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед началом выполнения операций поверки проводят внешний осмотр теплосчетчика и составных частей, входящих в комплект поставки.

При внешнем осмотре проверяют:

- отсутствие дефектов, препятствующих чтению надписей, маркировок, а также отсчету результатов измерений по жидкокристаллическому индикатору (в дальнейшем- ЖКИ) БВИ;

• - состояние защитных покрытий (они должны быть прочными, ровными, без царапин и обеспечивать защиту от коррозии);

• - исправность элементов коммутации (клеммников, разъемов и т.д.);

• - отсутствие повреждений на герметичных кабельных вводах для сетевого шнура и соединительных кабелей;

• - отсутствие на корпусе БВИ трещин и повреждений;

• - отсутствие на внутренней поверхности гидроканала ПРПЭ трещин и сколов в футеровке;

• - соответствие комплектности и маркировки теплосчетчика требованиям, изложенным в его паспорте;

• - наличие пломб.

При проверке электрического сопротивления изоляции электродов внутренняя поверхность гидроканала ПРПЭ должна быть сухой и чистой, а сам ПРПЭ должен быть отключен от БВИ. Один зажим мегомметра с обозначением «Земля» соединяют с корпусом, а другой- с каждым из электродов ПРПЭ. Теплосчетчик считают поверенным по данному параметру, если значение сопротивления изоляции электродов не менее 100 МОм.

• 6.3.1 Опробование каналов измерений расходов теплосчетчика проводят на поверочной установке.

ПРПЭ, входящие в комплект теплосчетчика, устанавливают на измерительный участок поверочной установки, в соответствии с инструкцией по эксплуатации.

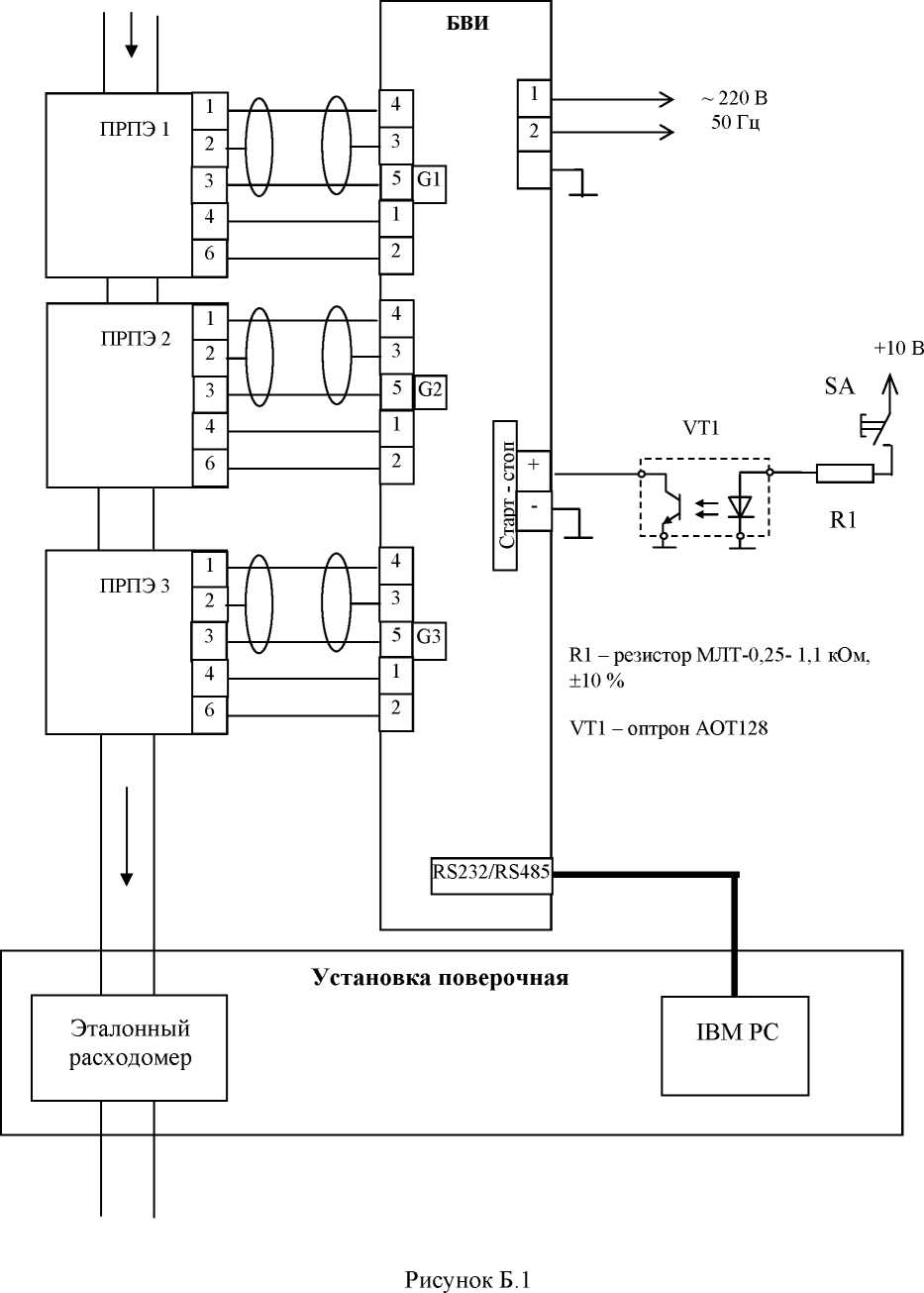

Проводят монтаж электрических соединений согласно схеме рисунка Б.1 приложения Б.

Заполняют внутренний объем измерительного участка водой. Включают теплосчетчик в сеть.

Плавно изменяя расход воды через измерительный участок, контролируют изменение (увеличение) параметров G_v(м³/ч) и (или) Ом(т³/ч), V( м³) и (или) М (т) в режиме индикации текущих параметров по каждому каналу измерений расхода.

• 6.3.2 Устанавливают значение наибольшего расхода, соответствующего исполнению теплосчетчика и типоразмеру ПРПЭ, согласно таблице 3. Убеждаются в изменении (увеличении) показаний V^³) и(или) М (т) по каждому каналу. Таблица 3

  Параметр			Диаметр условного прохода Ду, мм
  			15	25	32	50	80	100	150
  Расход наименьший Gmin; м ч	Исполнение	1	0,015	0,04	0,07	0,15	0,45	0,7	1,50
  		2	0,03	0,08	0,14	0,з	0,9	1,4	з,0
  		3	0,06	0,16	0,28	0,6	1,8	2,8	6,0
  Расход наибольший Стах. м3/ч			6	16	28	60	180	280	600

Примечание - Для теплосчетчиков ЭСКО-Т-3 проверку по п.п. 6.3.1- 6.3.2 проводят раздельно для каналов G_1; G₂ (подающий и обратный трубопровод) и для канала Gn(TB) [трубопровод подпитки или горячего водоснабжения (ГВС)]. Последнее обусловлено тем, что, как правило, типоразмер ПРПЭ, устанавливаемого на трубопроводе подпитки или ГВС, меньше типоразмеров ПРПЭ, устанавливаемых на подающем и обратном трубопроводах.

• 6.3.3 При опробовании каналов измерений температуры к каждому из проверяемых каналов ti, t₂, t_XB в соответствии со схемой рисунка Б.2 приложения Б подключают магазин сопротивлений Р4831. Изменяют значения устанавливаемых сопротивлений в диапазоне:

- от 103,96 до 156,32 Ом (от 10 до 145° С) для варианта комплектации ТСП с НСХ 100П (W1oo=1,391)

-от 103,90 до 155,46 Ом (от 10 до 145°С) для варианта комплектации ТСП с НСХ Pt100 (W100=1,385).

При этом наблюдают изменение значений измеряемых температур, выводимых на ЖКИ ИВБ .

• 6.3.4 Проверку работоспособности интерфейсов RS-232C и RS-485 проводят путем сличения значений установленных параметров (режим меню «Конфигурация») и выводимых на экран монитора ПЭВМ. Теплосчетчик считают поверенным по данному параметру, если не обнаружено разницы между данными, выводимыми на экран монитора ПЭВМ, и установленными параметрами теплосчетчика.

• 6.4.1 Относительную погрешность определяют на поверочной установке объемным, весовым или методом сличения.

При монтаже ПРПЭ на измерительном участке поверочной установки выполняют требования, изложенные в п.п. 3.5-3.6. Соединение ПРПЭ с БВИ проводят в соответствии со схемой рисунка Б.1 приложения Б. При этом к клемме входа внешнего строба БВИ (сигнал «старт-стоп») подключают источник сигнала управления. Продолжительность интервала времени измерений объемного расхода (объема) теплосчетчиком при поверке определяется длительностью строба (интервалом времени между сигналом «старт « +» и «стоп «-»).

Примечание - Сигнал внешнего строба в зависимости от оснащенности поверочной установки может формироваться как автоматически (с помощью перекидного устройства либо автоматизированного измерительного комплекса), так и вручную (смотри рисунки Б.1 и Б.2).

При поступлении сигнала «стоп «-» время измерений заканчивается. В меню теплосчетчика «Данные поверки» считывают значения результатов измерений за этот интервал времени. При этом на ЖКИ БВИ выводится информация об измеренных значениях: среднего объемного расхода Gv (м³/ч), объема теплоносителя V(m³), продолжительности интервала времени измерений т (0,01 хс).

Примечание- На ЖКИ выводится также информация о среднем массовом расходе, массе, количестве тепловой энергии, средней температуре. Эта информация используется при выполнении последующих пунктов поверки.

• 6.4.2 Определение относительной погрешности измерений объемного расхода теплоносителя теплосчетчиком с соответствующим типоразмером ПРПЭ проводят

при значениях расхода, указанных в таблице 4. Таблица 4

6.4.3. При поверке объемным методом относительную погрешность j-го однократного измерения в i-той точке поверочного расхода определяют по формуле:

V . - V_Э . .

= 'V ¹ • 100    (%),                    (2)

^V3.i. j

где   Vi. - j-тый объем воды в i-той точке поверочного расхода по шкале тепло

счетчика за время измерений, м³;

V3._i.j - j-тый объем воды в i-той точке поверочного расхода по шкале эталонного средства за время измерений, м³.

Примечания

• 1 При поверке рекомендуется выбирать интервал времени однократного измерения объема не менее, т_изм :

• - для расхода от 0,01 G_max - 600с;

• - для расхода от 0,04 G_max - 240с;

• - для расхода от 0,5 Gmax - 120с;

• - для расхода 0,9Gmax - 24с.

• 2 При поверке весовым методом эталонное значение объема воды определяют по _{ф        V}     ^МЭл. j   3

формуле V_3i , =------, м ,

Pij

где M₃.i.j - j-тая масса воды в i-той точке поверочного расхода по шкале эталонного средства за время измерений, т;

p_z j - j-тая плотность воды в i-той точке поверочного расхода, определенная методом прямых либо косвенных измерений, т/м³;

• 3 В формулу (2) допускается вместо значений объемов подставлять соответствующие значения средних расходов за интервалы измерений, м³/ч.

_G 3600 _{V G} 3600 _V

^G = —^{x V}i.j;     = —^{x V} j;

T                   T

изм                         изм

• 6.4.4 В каждой точке поверки проводят не менее трех измерений. Теплосчетчики исполнения «3» считают поверенными по данному параметру, если относительная погрешность каждого однократного измерения объема теплоносителя в i-той точке поверки не превышает значений допустимых пределов, приведенных в таблице 4.

⁸g.₄ <|⁸g|                              (3)

• 6.4.5 Теплосчетчики исполнений «1» и «2» считают поверенными по данному параметру, если выполняется условие неравенств (3), (4) и (6):

8_gs.-8_g      < 0.5|8_g

G.S.i      G.i. j.max            G

где 8 _G._s,i - среднее арифметическое значение результатов трех однократных измерений в i-й точке проверки, вычисляемое по формуле

₁3

⁸G.s.i = - ’ ^8g.Z. j

³ j =1

8g_Z j_max - результат j-того однократного измерения в i-й точке поверки, имеющий наибольшее по абсолютной величине отклонение от 8_g.s_Z.

|1.25 х 8_GsA - 0.25 х 8_G._s.₄1 < 2 %

где 8_G.s4 и 8_G.s1 -среднее арифметическое значение результатов трех однократных измерений соответственно в точках испытательного расхода 0.04Gmax и 0.01 Gmax, %.

• 6.4.6 При отсутствии поверочных установок с требуемым диапазоном измерений допускается значение расхода поверки 0.9Gmax заменять значением 0.5Gmax для теплосчетчиков с типоразмерами ПРПЭ: Ду50, Ду80, Ду100 и Ду150 мм

В этом случае теплосчетчики исполнений «1», «2» и «3» считают поверенными по данному параметру, если в дополнении к вышеуказанным условиям выполняется неравенство:

|².^1X^G.s.50 ^{— 1}-^1X^G.5.J - ¹'⁵ %                ⁽⁷⁾

где 3_{G s50} и 5_{g s 4} -среднее арифметическое значение результатов трех однократных измерений соответственно в точках испытательного расхода 0.5Gmax и 0.04 Gmax, %.

• 6.5.1 Подключают ко входам каналов измерений температур (ti, t₂, t^) БВИ магазины сопротивлений R1, R2 и, в случае необходимости, R3 в соответствии со схемой рисунка Б.2. Устанавливают на них, в зависимости от НСХ используемых в теплосчетчике ТСП, последовательно одинаковые сопротивления, указанные в таблице 5.

Таблица 5

Примечания

• 1 Измерение температуры в каждой точке поверки проводят в течение интервала времени т> 10 секунд. Продолжительность интервала времени измерений определяется длительностью сигнала «старт - стоп» (смотри п. 6.1).

• 2 При выполнении операций по данному пункту методики допускается использовать один магазин электрического сопротивления. В этом случае операции поверки выполняют для каждого из каналов измерений температур поочередно.

• 3 Для канала измерений температуры tx_E (в случае его наличия) поверку проводят в точках 1, 2, 3 таблицы 5.

• 4. Для канала измерений температуры t2 поверку проводят в точках 2, 3, 4 таблицы 5.

• 5. Для канала измерений температуры t1 поверку проводят в точках 3, 4, 5 таблицы 5.

• 6. Если в поверяемом теплосчетчике температура холодной воды не измеряется, а программируется, то поверку канала измерений температуры tx_E не проводят.

• 6.5.2 Абсолютную погрешность измерений текущей температуры At (°C) в каждом канале БВИ определяют по формуле

Ati = ti- tip ,                                                               (8)

где ti  - значение температуры канала (°C), измеренное и индицируемое на ЖКИ

БВИ в меню «Данные поверки»;

tip - значение температуры, (°C), установленное на магазине сопротивлений и соответствующее значению, приведенному в таблице 5.

Теплосчетчик считают поверенным по данному параметру, если абсолютная погрешность измерений текущей температуры в каждом канале не превышает пределов: ±(0,2+0,001 ti) °C.

6.6.1 Подключают ко входам каналов измерений температур (t1, t2) БВИ магазины сопротивлений R1, R2 в соответствии со схемой рисунка Б.2. В каждой точке поверки устанавливают на них, в зависимости от НСХ используемых в теплосчетчике ТСП, значения сопротивлений соответствующие разностям температур, указанным в таблице 6.

Таблица 6

Примечание- Измерение температуры в каждой точке поверки проводят в течение интервала времени т> 10 секунд. Продолжительность интервала времени измерений определяется длительностью сигнала «старт - стоп».

Относительную погрешность измерений разности температур определяют по

где Atn = t₁-t₂ - значение разности температур теплоносителя в подающем и обратном трубопроводах (°С), измеренное и индицируемое на ЖКИ БВИ в меню «Данные поверки»;

Atp - расчетное значение разности температур , приведенное в таблице 6. Теплосчетчик считают поверенным по данному параметру, если относительная погрешность измерений разности температур находится в пределах:

±1,5% для 3°С <Дф<10°С;

±1,0% для 10°С <А,р<20°С;

±0,5% для 20°С <А,р<145°С.

• 6.7.1 Приведенную погрешность преобразования сигналов от ПД с токовым выходом определяют для каждого из каналов БВИ (p₁, p₂ и р_хв) индивидуально.

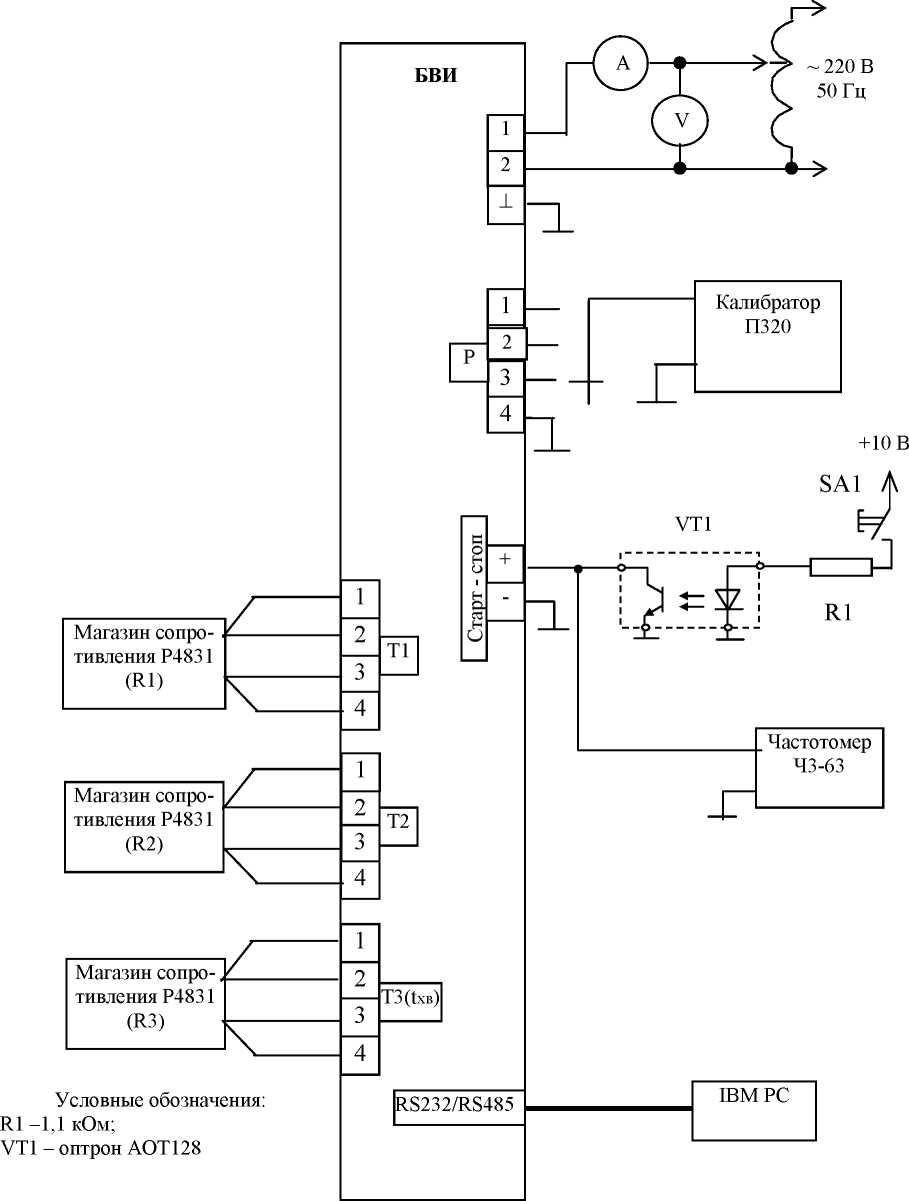

Подают поочерёдно с калибратора П320 (смотри приложение Б) на входы +I, -I соответствующего канала сигнал постоянного тока, пропорциональный значениям избыточного давления. Значения токов, подаваемых на входы каналов p₁, p₂ и р_хв приведены в таблице 7.

Таблица 7

Приведенную погрешность преобразования сигналов от ПД с токовым выхо-

где РИ - показания БВИ, МПа;

Ртах - максимальное значение давления, преобразуемого ПД, МПа; Рр - расчетное значение давления, определяемое по формуле:

^Рр  ^Ртах’ ^{(I I}min^)/(Imax  ^Imin⁾

где Imin - значение тока, соответствующее нижней границе диапазона изменений выходного сигнала ПД, мА;

I_max - значение тока, соответствующее верхней границе диапазона изменений выходного сигнала ПД, мА;

• I - значение тока в точке поверки, мА.

Измерение значений РИ в каждой точке поверки проводят в течение интервала времени т>10 секунд. Продолжительность интервала времени измерений определяется длительностью сигнала «старт - стоп.

Теплосчетчик считают поверенным по данному параметру, если погрешность, определяемая по формуле (10), для каждого канала находится в пределах ± 0,5%.

Примечание - Если ПД не применяются, то номинальное избыточное давление теплоносителя для подающего и обратного трубопровода программируется потребителем в соответствии с реальными характеристиками системы теплоснабжения. Поверка каналов измерений давлений по п.6.7 в этом случае не проводится.

• 6.8.1 Определение относительной погрешности вычислений массы проводят следующим образом.

Программируют согласно структурной схеме меню БВИ (смотри руководство по эксплуатации) значения избыточных давлений и температур теплоносителя на прямом и обратном трубопроводах, соответственно, Р₁=0,9 МПа, Р₂=0,5 МПа и ^=90°С, t2=50°Q кв=Х,ХХ°С .

Примечание -Для варианта схемы расчета тепла ЭСКО-Т-3.ИТ программируется г_х.в=5ОС).

Для каждого из каналов измерений расхода в зависимости от Ду ПРПЭ в поверочном режиме программируют значение объемного расхода теплоносителя равное (0,95±0,05) Gmax (см. таблицу 4). На управляющий вход БВИ подают сигнал «старт-стоп», длительность которого т_изм >10 с.

Относительную погрешность вычислений массы теплоносителя (для каждого из параметров М1, М2, МГВ, МП) определяют по формуле:

Mi -M pi

s_u = '     '• -100 (%),                  (12)

^Mpi

где М,     - масса теплоносителя, вычисленная БВИ за время т_изм и индицируемая

на ЖКИ БВИ в меню «Данные поверки», т ;

M_pi - расчетная масса теплоносителя (т), определяемая по формуле:

Mpi = p-V,-10^-3                                (13)

где V,   - объем теплоносителя (V₁, V₂, V_rB, V_n), измеренный БВИ за время т_изм, м;

р - плотность воды в зависимости от температуры и давления, кг/м³.

Примечание- Значения плотностей определяют по таблицам «ГСССД 188-99. «Вода. Удельный объем и энтальпия при температурах 0... 1000°С и давлениях 0,001 ...1000МПа». Значения плотностей, соответствующих режимам проведения испытаний, приведены в таблице 8.

Таблица 8

Теплосчетчик считают поверенным по данному параметру, если относительная погрешность, определяемая по формуле (12) находится в пределах ± 0,15 %.

• 6.8.2 Определение относительной погрешности вычислений количества теплоты проводят следующим образом. Значение t_XB для всех вариантов схем расчета количества теплоты Q программируется как Х,ХХ°С (вариант “Р-подача”, смотри приложение А ).

Для варианта ЭСКО-Т-3.ИТ программируют t_m=5°Q а значение G_n (м/ч) устанавливают равным нулю. Значения избыточных давлений теплоносителя для всех вариантов схем расчета устанавливают в режиме меню «Конфигурация» (смотри руководство по эксплуатации) равными Р1=0,9 МПа, Р2=0,5 МПа. При этом формула расчета количества теплоты принимает такой же вид, как и для вариантов «Р-подача» других схем расчета (смотри приложение А).

Режимы проведения поверки должны соответствовать таблице 9.

Таблица 9

На управляющий вход БВИ подают сигнал «старт-стоп», длительность которого должна быть не менее 10с.

Примечания

• 1 Сигнал внешнего строба (старт«+»-стоп«-») может формироваться как автоматически, так и вручную (смотри рисунок Б.2).

• 2 По завершении действия сигнала внешнего строба на ЖКИ БВИ в режиме меню «Данные поверки» выводится информация о продолжительности интервала измерений т_изм, накопленном количестве теплоты, средних за время измерений значениях массового и объемного расхода, массе и объеме теплоносителя, температур по каждому каналу измерений.

• 3 В случае, если длительность сигнала внешнего строба превышает значение т_изм, установленное в режиме меню «Служебный», то БВИ автоматически завершает процесс вычислений (измерений) по окончании интервала времени равного т_изм с момента поступления сигнала «старт-«+»».

Относительную погрешность вычислений количества теплоты 5q, определяют

где Q - количество теплоты, вычисленное БВИ за время т_изм и индицируемое на

ЖКИ БВИ в меню «Данные поверки», кДж (ккал);

Qp - расчетное количество теплоты, вычисленное по формуле, кДж (ккал):

Qp = p-V i • (hi - h2)                           (15)

где p - плотность воды в подающем трубопроводе в зависимости от температуры и давления, кг/м³;

V₁ - объем теплоносителя в подающем трубопроводе, измеренный за время _т         3_;

^Тизм5 ^{м ;}

h1- энтальпия воды в подающем трубопроводе при температуре t1 в соответствии с таблицей 3 и избыточном давлении Р1 =0,9 МПа, кДж/кг (ккал/кг);

h2- энтальпия воды в обратном трубопроводе при температуре t2 в соответствии с таблицей 6 и избыточном давлении Р2 =0,5 МПа, кДж/кг (ккал/кг).

Примечание- Значения энтальпий и плотностей определяют по таблицам «ГСССД 188-99. «Вода. Удельный объем и энтальпия при температурах 0...1000°С и давлениях 0,001 ...1000МПа». Значения энтальпий и плотностей, соответствующих режимам проведения по-

верки, приведены в таблице 10. Таблица 10

Теплосчетчик считают поверенным по данному параметру, если относительная погрешность вычислений суммарного количества теплоты в зависимости от разности температур находится в пределах ±0.3 %.

Схема, по которой проводят измерения, приведена на рисунке Б.2 приложения Б. При проведении измерений сигнал «старт-стоп» одновременно подают на управляющий вход БВИ и вход Б эталонного средства измерений (частотомера), который находится в режиме измерений длительности импульсов. Передний фронт сигнала «старт-стоп» запускает, а задний фронт прекращает измерение длительности этого сигнала частотомером и счет времени БВИ.

При определении относительной погрешности таймера теплосчетчика проводят не менее трех однократных измерений при длительности измеряемого интервала времени т >100с. Относительную погрешность однократного измерения определяют по формуле:

Sr = [^T -1^.100      (%),                   (16)

где т_и - интервал времени, измеренный и индицируемый на ЖКИ БВИ в меню « Данные поверки», с;

тэ - интервал времени, измеренный эталонным средством измерений, с.

Теплосчетчик считают поверенным по данному параметру, если относительная погрешность каждого однократного измерения интервала времени в пределах ±0,05%.

Записывают текущее время с ЖКИ тепловычислителя и отключают сетевое питание на время не менее чем две минуты. Затем подключают сетевое питание.

Теплосчетчик считают проверенным по данному параметру, если убеждаются в том, что счет времени не прекратился.

• 7.1. Результаты поверки оформляют протоколом по форме, приведенной в приложении В.

• 7.2. При положительных результатах поверки теплосчетчики клеймят согласно ПР 50.2.006 и делают соответствующую запись в эксплуатационной документации с подписью поверителя, проводившего поверку, скреплённую оттиском поверительного клейма.

• 7.3. При отрицательных результатах поверки теплосчетчики к применению не допускают, имеющиеся оттиски поверительных клейм гасят, выдают извещение о непригодности теплосчетчиков с указанием причин непригодности в соответствии с ПР 50.2.006, а также проводится соответствующая запись в формуляре.

(обязательное)

АНАЛИТИЧЕСКИЕ ВЫРАЖЕНИЯ ДЛЯ РАСЧЕТА КОЛИЧЕСТВА ТЕПЛОТЫ ТЕПЛОСЧЕТЧИКАМИ ЭСКО-Т

Приложение В (рекомендуемое)

ПРОТОКОЛ №__

Поверки теплосчетчика ЭСКО-Т-3.ГВ исполнения 1

БВИ №0014, G₁- ПРЭ Ду50 мм№001, G₂- ПРЭ Ду50 мм№003, G_rB- ПРЭ Ду25 мм№001,

• 1 Предприятие- изготовитель: «ЗАО ЭСКО 3Э»

• 2 Наименование предприятия, проводившего поверку: «ЗАО ЭСКО 3Э»

• 3 Условия проведения поверки: влажность 82 %, атм. давл. 760 мм. рт. ст, 1_НВ = 22 °С.

• 4 Внешний осмотр: проверен

• 5 Опробование (проверка функционирования): проверен

• 6 Сводная таблица результатов поверки:

  Наименование операций

  Результаты поверки

  Допуск

  7.1 Проверка электрического сопротивления изо-

  G1

  g2

  Gra(GB)

  >100

  ляции электродов ПРПЭ, МОм

  350

  350

  350

  7.2 Определение относительной погрешности

  4 в точках поверки

  4,

  измерений объемного

  расхода (объема) теп-

  ,

  0.04

  0.01

  09(05)

  0.04

  0.01

  лоносителя, %

  09(0.5)

  Gmax

  Gmax

  Gmax

  Gmax

  Gmax

  Gmax

  7.2.1 Подающий тру-

  Условные обозначения

  +0

  ..31

  +0.44

  +0.9

  бопровод теплоноси-

  +0.12

  +0.55

  +0.7

  ±1.5

  ±1.5

  ±1.9

  теля, G1

  +0.41

  +0.24

  +1.1

  Среднее 4 g.S . j,%

  +0.28

  +0.41

  +0.9

  Условие формулы (4) МП

  4G.s.i    4G.i.j.max

  < 0.54,

  0.14

  0.2

  —

  0.75

  0.95

  Условие формулы (6) МП

  |1.25х^.1 -0-25x3gJ <2%

  1.0

  2

  Условие формулы (7) МП

  |2.1х^Ол50-1.1x4, J <1.5%

  Не требуется

  1.5

  7.2.2 Обратный тру-

  Условные обозначения

  +0.13

  +0.31

  +1.1

  бопровод теплоноси-

  +0.51

  +0.29

  +1.2

  ±1.5

  ±1.5

  ±1.9

  теля, G2

  +0.08

  +0.56

  +0.8

  Среднее Зе;.;' . j, %

  +0.24

  +0.39

  +1.0

  Условие формулы (4) МП

  4G.S.i   4G.i. /.max

  < 0.5 4,

  0.17

  0.2

  —

  0.75

  0.95

  Условие формулы (6) МП

  (1.25x4,^ -0.25х4,4| <2%

  1.2

  2

  Условие формулы (7) МП

  |2.1х4,Л50 -1.1x4,J <1.5%

  Не требуется

  15

  7.2.3 Трубопровод:

  Условные обозначения

  +0.29

  +0.54

  +0.9

  -ГВС, G™;

  +0.41

  +0.62

  +0.6

  ±1.5

  ±1.5

  ±1.9

  -подпитка, G^

  +0.14

  +0.73

  +1.0

  Среднее 4g.S . j, %

  +0.28

  +0.6

  +0.8

  Условие формулы (4) МП

  4G .S .i     4G .i. j.max

  < 0.5 4,

  0.13

  0.2

  ----

  0.75

  0.75

  Условие формулы (6) МП

  |1.25x4,^1 -0.25x4Gj4| <2%

  0.85

  2

  Условие формулы (7) МП

  |2.1х4,Л50 -1.1x4,J <1.5%

  Не требуется

  15

  7.3 Определение абсолютной погрешности БВИ

  Ati при температуре, °С

  Предел

  при измерении температуры теплоносителя в тру-

  бопроводах At; = ti- tip, °С

  3

  10

  40

  70

  145

  ±(0.2+0.001 xt), °С

  7.3.1 Абсолютная погрешность при измерении

  о 1

  0.12

  ±0.203

  при 3°С

  температуры в подающем трубопроводе,

  t1- t1p, °С

  о

  ±0.21

  при 10°С

  7.3.2 Абсолютная погрешность при измерении

  0.12

  00 о о

  05 о о

  ±0.24

  при 40°С

  температуры в обратном трубопроводе, t2- t2p, °С

  ±0.27

  при 70°С

  7.3.3 Абсолютная погрешность при измерении

  -0.12

  о о 1

  05 о о 1

  ±0.345

  при 145°С

  температуры холодной воды е, tM-tMp, °

  С

  Наименование операций					Результаты поверки				Допуск
  7.4 Определение относительной погрешности БВИ при измерении разности температур теплоносителя в подающем и обратном трубопроводах, д, %			Разность температур	3 °С	0.33				±1.5
  				10°С	0.2				±1.0
  				20 °С	0.1				±0.5
  				145°С	0.08				±0.5
  7.5 Определение приведенной погрешности преобразований сигналов от ПД, YP, %	Ток поверки, мА				4.0		12.0	20.0	±0.5
  	Каналы измерений	Подача, р1			0.12		0.12	0.06
  		Обратка, р2			0.06		-0.06	-0.12
  		Холодная вода, рХВ			0.12		0.06	0.06
  7.6 Определение относительной     по грешности вычислений массы теплоносителя, $М , %	Каналы измерений	Подача, М1			-0.004				±0.15
  		Обратка, М2			-0.001
  		ГВС, Мгв			-0.01
  7.7 Определение относительной погрешности вычислений количества теплоты, S,Q , %					Точки пове			ки	±0.3
  					1	2		3
  					-0.01	-0.06		-0.06
  7.8 Определение относительной погрешности таймера теплосчетчика, дт, %					+0.02 -0.01 -0.01				±0.05

9. Проверка работы на батарейном питании: проверен

Теплосчетчик годен к применению в соответствии с требованиями НТД.

Поверитель: Иванов И. И.

Дата: 18.06.02

23
