Методика поверки «Источники питания постоянного тока программируемые серии Z+» (Код не указан!)

СОГЛАСОВАНО

поддержки

2016 г.

УТВЕРЖДАЮ

Источники питания постоянного тока программируемые серии Z+

МЕТОДИКА ПОВЕРКИ л ^G>4 доч ЛЬ

г. Москва

2016

Содержание

ВВОДНАЯ ЧАСТЬ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

  • 7.2 Опробование..........................................................................

    О О. О.

  • 7.3 Подтверждение соответствия программного обеспечения

  • 7.4 Определение метрологических характеристик..................

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ВВОДНАЯ ЧАСТЬ

Настоящая методика распространяется на источники питания постоянного тока программируемые серии Z+ (далее по тексту - источники), выпускаемые компанией «TDK-Lambda Ltd.» , Израиль, и устанавливает методы и средства первичной и периодической поверок.

На испытания представляют один источник, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации РЭ;

• - методика поверки.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При проведении поверки приборов должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки источников должны быть применены основные и вспомогательные средства, указанные в таблице 2.

Таблица 2- Средства поверки

• 1 Вместо указанных в таблице 2 эталонных и вспомогательных средств поверки, разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

• 2 Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

• 3 Все источники питания должны быть аттестованы и иметь действующие аттестаты.

• 4 Периодическую поверку источников допускается проводить для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

• 3.2   Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001 РД 153-34.0-03.150-00, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

• 4.2 Средства поверки должны быть заземлены гибким медным проводом сечением не менее 4 мм². Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

• 4.3 Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004.

• 4.4  Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

• • температура окружающей среды, °C

  23±3;

  84- 106;

  30-80.

• • атмосферное давление, кПа

• • относительная влажность воздуха, %

6 ПОДГОТОВКА К ПОВЕРКЕ

• 6.1  Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 6.2  До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на источник и входящих в комплект компонентов.

• 6.3 До начала поверки источник должен быть прогрет в течение 30 мин.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого источника следующим требованиям:

• -  комплектность должна соответствовать данным, приведенным в эксплуатационной документации;

• - все органы коммутации должны обеспечивать надежность фиксации во всех позициях;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• -  наружные поверхности корпуса, лицевая панель, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность источника;

  При несоответствии по вышеперечисленным позициям источник бракуется и поверка

прекращается.

7.2 Опробование

Опробование источника заключается в проверке работоспособности световых индикаторов, регуляторов и функциональных клавиш в соответствии с руководством по эксплуатации.

Результаты поверки считаются положительными, если вышеуказанные требования выполняются, все переключения осуществляются без сильного нажатия.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

7.3 Подтверждение соответствия программного обеспечения

• 7.3.1 Версию программного обеспечения проверяют через меню передней панелив следующей последовательности:

• 1. Нажимают клавишу MENU. Загорается светодиод и Дисплей Voltage показывает “Set”.

• 2. Вращают рукоятку напряжения до появления сообщения “inFo”

• 3. Нажимают на энкодер напротив дисплея. Вращают рукоятку напряжения до появления сообщения”гЕу.” В поле дисплея тока отобразится версия текущего программного

обеспечения.

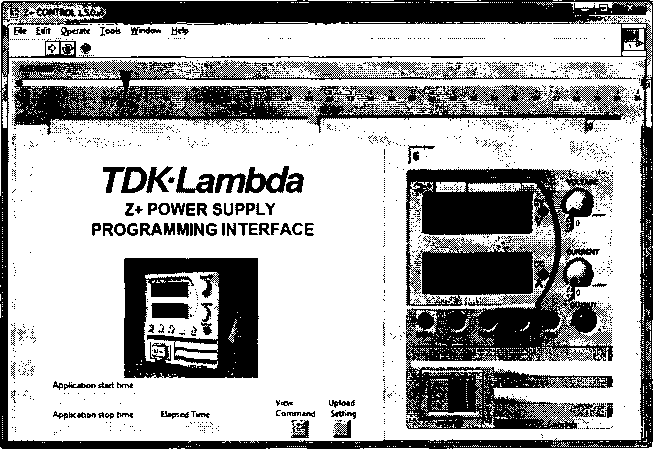

Номер версии внешнего ПО проверяют после установки программного обеспечения на персональный компьютер. При запуске программы версия обозначается в левом верхнем углу, как показано ниже:

Результаты поверки считаются положительными, если версии встроенного и внешнего ПО не ниже указанных.

При невыполнении этих требований поверка прекращается и источник бракуется.

• 7.4 Определение метрологических характеристик

  • 7.4.1 В режиме стабилизации выходного напряжения (режим CV)

    • 7.4.1.1 Проверку пределов допускаемой основной погрешности (приведенной (у), абсолютной (Д)) воспроизведения напряжения постоянного тока (п.5.1 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 1, не подключая электронную нагрузку.

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220 В, контролируя его значение мультиметром (поз.2 рис.1);

• - программно на поверяемом источнике устанавливают поочередно следующие значения напряжения:

Xi = (0,05 - 0,1) Х_к;

Х₂ = (0,2 - 0,3) Х_к;

Х₃ = (0,4 - 0,6) Х_к;

Хд = (0,7 - 0,8) Х_к,

где Xi, Х_2; Хз, Хд, Х5 - проверяемые точки,

Х_к - верхний предел воспроизведения напряжения постоянного тока, В.

И фиксируют показания эталонного прибора;

• - рассчитывают приведенную (у) или абсолютной (Д) по формулам:

_{г =} ^оспр----— •₁₀0%                      ₍₁₎

к

воспр        э _э

где и_в0Спр- воспроизводимое источником напряжение, В

и_э- показание эталонного прибора, В

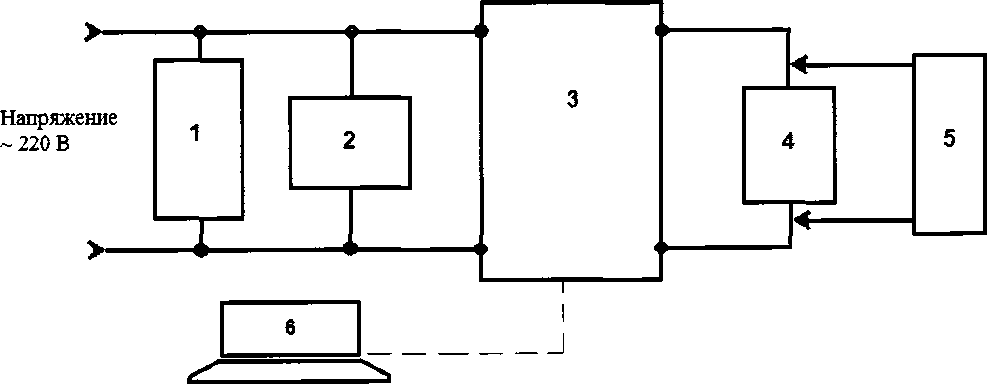

• 1- ЛАТР

• 2- контролирующий прибор (мультиметр)

• 3- поверяемый источник

• 4- эталонный прибор

• 5- электронная нагрузка

Рис.1 Схема соединений эталонных СИ и источника питания характеристик для проверки характеристик источника в режиме стабилизации выходного напряжения

• - подключают электронную нагрузку, как показано на рис. 1.;

• - на испытываемом источнике программно устанавливают максимальное значение силы тока и поочередно следующие значения напряжения: 0,1 U_K; 0,5 U_K; U_K;

• - на электронной нагрузке устанавливают режим стабилизации силы тока «СС» и силу тока, равную установленной на источнике;

• - фиксируют показания эталонного прибора;

• - рассчитывают приведенную (у) или абсолютной (Д) по формулам (1), (2) соответственно;

Результаты поверки считаются удовлетворительными, если погрешность воспроизведения напряжения постоянного тока в каждой проверяемой точке не превышает нормируемых значений, приведенных в таблице 2.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

Таблица 2

• 7.4.1.2 Проверку нестабильности выходного напряжения при изменении напряжения питания (п.5.1 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 1, подключив электронную нагрузку;

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220 В, контролируя его значение вольтметром (поз.2 рис.1);

• - на испытываемом источнике программно устанавливают максимальные значения напряжения и силы постоянного тока;

• - на электронной нагрузке устанавливают режим стабилизации силы тока «СС» и силу тока, равную установленной на источнике;

• - фиксируют показания эталонного прибора (Uo);

• - устанавливают посредством ЛАТРа напряжение питания 170 В;

• - фиксируют показание эталонного прибора по истечении 1 минуты (Ui);

• - устанавливают посредством ЛАТРа напряжение питания 265 В;

• - фиксируют показание эталонного прибора по истечении 1 минуты (U2);

• - рассчитывают нестабильность выходного напряжения по формулам:

A = t/₀-t/₁   (3)

& = U₀-U₂  (4)

Результаты поверки считаются удовлетворительными, если полученные значения в каждой проверяемой точке не превышает нормируемых значений, приведенных в таблице 3.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

Таблица 3.

• 7.4.1.3  Проверку нестабильности выходного напряжения при изменении тока нагрузки (п.5.1 таблицы 1) проводят при программном управлении от внешнего компьютера в следующей последовательности:

-собирают схему, приведенную на рисунке 1,подключив электронную нагрузку;

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220 В, контролируя его значение вольтметром (поз.2 рис.1);

• - на испытываемом источнике программно устанавливают максимальные значения напряжения и силы постоянного тока;

• - на электронной нагрузке устанавливают режим стабилизации силы тока «СС» и силу тока, равную установленной на источнике;

• - фиксируют показания эталонного прибора (Uo);

• - отключают электронную нагрузку;

• - по истечении 1 минуты фиксируют показание эталонного прибора (Ui);

• - рассчитывают нестабильность выходного напряжения по формуле (3)

Результаты поверки считаются удовлетворительными, если полученные значения в каждой проверяемой точке не превышает нормируемых значений, приведенных в таблице 3.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

• 7.4.1.4 Проверку уровня пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц (п.5.1 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 2;

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220 В, контролируя его значение вольтметром (поз.2 рис.2);

• - на испытываемом источнике программно устанавливают максимальные значения напряжения и силы постоянного тока. Напряжение контролируют по эталонному СИ (поз.4 рис.2);

• - на электронной нагрузке устанавливают режим стабилизации силы тока «СС» и силу тока, равную установленной на источнике;

• - по истечении 1 минуты фиксируют показание эталонного прибора;

- отключают электронную нагрузку и повторяют измерение;

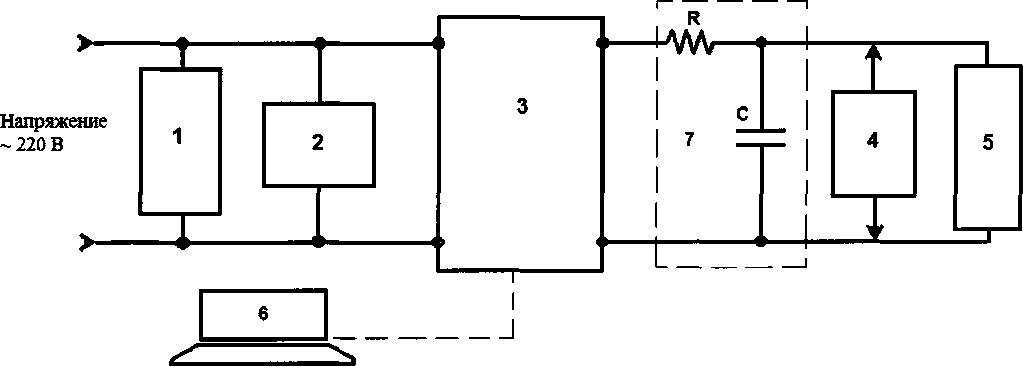

• 1- ЛАТР

• 2- контролирующий прибор (мультиметр)

• 3- испытываемый источник

• 4- эталонный прибор (осциллограф)

• 5- электронная нагрузка

• 6- ПК

• 7- RC фильтр низиких частот (R=50 Ом, С=2,2 мкФ)

Рис.2. Схема соединений эталонных СИ и источника питания характеристик для проверки уровня пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц в режиме стабилизации выходного напряжения

Результаты поверки считаются удовлетворительными, если полученные значения в каждой проверяемой точке не превышает нормируемых значений, приведенных в таблице 4.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

Таблица 4.

7.4.2 В режиме стабилизации выходного тока (п.5.2 таблицы 1)

• 7.4.2.1 Проверка пределов допускаемой основной приведенной погрешности воспроизведения силы постоянного тока (п.5.2 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 3, не подключая электронную нагрузку (поз.6) и микровольтметр (поз.4);

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220 В, контролируя его значение вольтметром (поз.2 рис.З);

• - программно на поверяемом источнике устанавливают поочередно следующие значения силы тока:

Xj = (0,05 - 0,1 ) Х_К;

Х₂ = (0,2 - 0,3) Х_к;

Х₃ = (0,4 - 0,6) Х_к;

Х4 = (0,7 - 0,8)Х_к,

Х₅ = (0,9 - 1,0) Х_к,

где X], Х₂, Хз_; X_4j Х5 - проверяемые точки,

Х_к - верхний предел воспроизведения силы постоянного тока, А.

и фиксируют показания эталонного прибора;

- рассчитывают приведенную (у) погрешность воспроизведения силы постоянного тока по формуле (5):

1воспр- воспроизводимое источником значение силы тока, А

1_Э- показание эталонного прибора, А

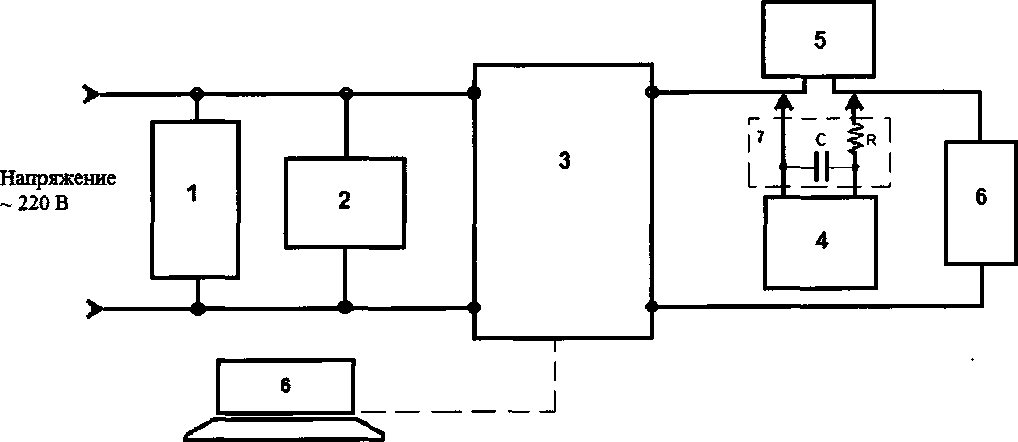

• 1- ЛАТР

• 2- контролирующий прибор (мультиметр)

• 3- испытываемый источник

• 4- микровольтметр ВЗ-57

• 5- эталонный прибор (шунт токовый АКИП)

• 6- электронная нагрузка

• 7- RC фильтр низиких частот (R=50 Ом, С=2,2 мкФ)

Рис.2. Схема соединений эталонных СИ и источника питания для проверки характеристик источника в режиме стабилизации выходного тока

• - подключают электронную нагрузку;

• - на испытываемом источнике программно устанавливают максимальное значение напряжения и поочередно следующие значения силы тока: 0,1 Т_макс; 0,5 • 1_мак_С; 1макс;

• - на электронной нагрузке устанавливают режим стабилизации тока «СС» и знаение тока устанавливают большее, установленного на источнике;

• - фиксируют показания эталонного прибора (шунта токового АКИП);

• - рассчитывают приведенную погрешность воспроизведения силы постоянного тока по формуле (5).

Результаты поверки считаются удовлетворительными, если погрешность воспроизведения силы постоянного тока в каждой проверяемой точке не превышает нормируемых значений, приведенных в таблице 5.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

Таблица 5.

Примечание: *нижняя граница диапазона указана для программного управления источником.

• 7.4.2.2 Проверка нестабильности выходного тока при изменении напряжения питания (п.5.2 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 3, не подключая микровольтметр (поз.4);

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220 В, контролируя его значение вольтметром (поз.2 рис.1);

• - на испытываемом источнике программно устанавливают максимальные значения напряжения и силы постоянного тока;

• - на электронной нагрузке устанавливают режим стабилизации тока «СС» и силу тока, большую установленной на источнике;

• - фиксируют показания эталонного прибора (1о);

• - устанавливают посредством ЛАТРа напряжение питания 170 В;

• - фиксируют показание эталонного прибора по истечении 1 минуты (Ii);

• - устанавливают посредством ЛАТРа напряжение питания 265 В;

• - фиксируют показание эталонного прибора по истечении 1 минуты (1г);

• - рассчитывают нестабильность выходного тока по формулам:

AZ = Z₀-/i   (6)

Результаты поверки считаются удовлетворительными, если полученные значения в каждой проверяемой точке не превышает нормируемых значений, приведенных в таблице 6.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

Таблица 6.

• 7.4.2.3 Проверка нестабильности выходного тока при изменении напряжения на нагрузке (п.5.2 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 3, не подключая микровольтметр (поз.4);

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220

В, контролируя его значение вольтметром (поз.2 рис.З);

• - на испытываемом источнике программно устанавливают максимальные значения напряжения и силы постоянного тока;

• - на электронной нагрузке устанавливают режим стабилизации напряжения «CV» и силу тока, большую установленной на источнике;

• - по истечении 1 минуты фиксируют показание эталонного прибора (поз.5 рис.З) 1_м

• - на электронной нагрузке устанавливают значение 0,TU_MaKC (U_MaKC - максимальное значение напряжения на источнике);

• - по истечении 1 минуты фиксируют показание эталонного прибора (поз.5 рис.З) Io,i;

• - рассчитывают нестабильность , как (I_M- Io,i)-

Результаты поверки считаются удовлетворительными, если полученные значения не превышают нормируемых значений, приведенных в таблице 6.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

• 7.4.2.4 Проверка уровня пульсаций выходного тока (п.5.2 таблицы 1) проводят в следующей последовательности при программном управлении от внешнего компьютера:

-собирают схему, приведенную на рисунке 2.;

• - включают источник и СИ в соответствии с их РЭ;

• - посредством ЛАТРа устанавливают напряжение питания равным номинальному 220

В, контролируя его значение вольтметром (поз.2 рис.З);

• - на испытываемом источнике программно устанавливают максимальные значения напряжения и силы постоянного тока;

• - на электронной нагрузке устанавливают режим стабилизации тока «СС» и силу тока, большую установленной на источнике;

• - по истечении 1 минуты фиксируют показание эталонного прибора (поз.4 рис.З);

• - уровень пульсаций определить по формуле:

U

Где 1_п -уровень пульсаций сил тока, мА

U - показание микровольтметра ВЗ-57, мВ

R -сопротивление токового шунта, Ом

Результаты поверки считаются удовлетворительными, если полученные значения не превышают нормируемых значений, приведенных в таблице 7.

При невыполнении вышеуказанных требований поверка прекращается и источник бракуется.

Таблица 7

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1  Положительные результаты поверки удостоверяются знаком поверки (знак поверки наносится на боковую поверхность источника) и свидетельством о поверке согласно Приказу Минпромторга России №1815 от 2 июля 2015 г. "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению.



  Е.Б.Селиванова

Ведущий инженер ФГУП «ВНИИМС»
