ИНСТРУКЦИЯ

АНАЛИЗАТОРЫ ЦЕПЕЙ ВЕКТОРНЫЕ R&S ZVB4/8/20

ФИРМЫ «ROHDE & SCHWARZ GmbH & Со. KG», ГЕРМАНИЯ

МЕТОДИКА ПОВЕРКИ

г. Мытищи, 2006 г.

• 1.1 Настоящая методика распространяется на анализаторы цепей векторные R&S ZVB4/8/20 (далее - анализаторы) и устанавливает порядок проведения первичной и периодической поверки.

• 1.2 Межповерочный интервал - два года.

При поверке выполняют операции, представленные в таблице 1.

Таблица 1.

3 Средства поверки

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2.

Продолжение таблицы 2.

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

К проведению поверки анализатора допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющие право на поверку.

• 5.1 К работе на анализаторе допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 5.2 Запрещается проведение измерений при отсутствии или неисправности заземления аппаратуры.

• 6.1 Поверка проводится при нормальных условиях: температура окружающего воздуха (20 ± 5) °C; относительная влажность воздуха (65 ± 15) %;

атмосферное давление (750 ± 30) мм рт. ст.

При подготовке к поверке выполняют следующие операции:

проверить готовность анализатора согласно технической документации фирмы - изготовителя;

выполняют пробное (10-15 мин.) включение анализатора.

• 8.1 Внешний осмотр

При проведении внешнего осмотра проверить:

• -  соответствие анализатора требованиям технической документации фирмы-изготовителя;

• - комплектность.

• 8.2 Опробование

  • 8.2.1 Подключить анализатор к сети, на задней панели нажать тумблер включения питания, на передней панели нажать кнопку включения прибора. На экране анализатора должна появиться информация о загрузке операционной системы и программного обеспечения фирмы-изготовителя. После загрузки операционной системы и программного обеспечения анализатора на экране должно появиться меню управления анализатором.

Результаты опробования считаются удовлетворительными, если при проверке не отображается информация об ошибках.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Проверка диапазона частот и погрешности измерений частоты.

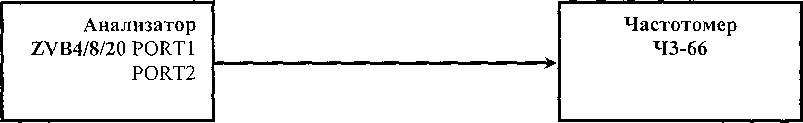

    • 8.3.1.2 Собрать схему, изображенную на рисунке 1.

    • 8.3.1.3 Включить анализатор и частотомер и дать им прогреться не менее 30 минут.



Рис.1

• 8.3.1.4 На анализаторе выполнить следующие установки:

[System: Internal Reference]

[ Meas: Wave Quantities: al Src Port 1]

[ Sweep: Sweep Type: CW Mode:

CW Frequency: 1 GHz; Power: 0 dBm]

[ Sweep: Single: Restart]

• 8.3.1.5 Выполнить измерения частоты для следующих установленных значений частоты 1 ГГц; 5 ГГц; 10 ГГц; 18 ГГц. Вычислить абсолютную погрешность установки частоты как разность измеренного и установленного значений. На экране индикатора должна наблюдаться прямая линия без всплесков и провалов. При помощи маркера проверить границы диапазона, они должны быть от 10 МГц до 18 ГГц.

Результаты поверки считаются удовлетворительными, если диапазон частот анализатора соответствует заявленному (от 10 МГц до 18 ГГц) и абсолютная погрешность измерения частоты находится в приделах ± 0,8 МГц.

• 8.3.2 Проверка диапазона и погрешности установки выходной мощности зондового сигнала

• 8.3.2.1 Подготовить к работе ваттметр M3-93 согласно его инструкции по эксплуатации.

• 8.3.2.2 Включить анализатор и выполнить на нем следующие установки:

[ Preset ]

• - [ Meas: Wave Quantities: al Src Port 1

(от a2 Src Port 2 до a4 Src Port 4)]

• - [ Sweep: Sweep Type: CW Mode:

CW Frequency: {foEN*}- Power: 10 dBm]

• - [ Sweep: Single: Restart]

• 8.3.2.3 Выполнить измерения на выходах анализатора для значений установленной мощности 10 дБмВт, 0 дБмВт, минус 30 дБмВт.

Результаты поверки считаются удовлетворительными, если диапазон значений мощности зондового сигнала соответствует заявленному (от минус 30 до 10 дБмВт) и погрешность установки мощности находится в приделах 0,8 дБ.

• 8.3.3 Проверка КСВН измерительных входов.

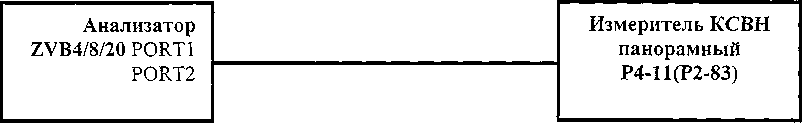

• 8.3.3.1 Собрать схему, изображенную на рисунке 2.

• 8.3.3.2 Измерить КСВН анализатора, в соответствии с ТО и ИЭ на измерители КСВН панорамные.



Рис.2

• 8.3.3.3 Выполнить измерения КСВН на входах PORT1, PORT2. Наблюдая на экране измерителя КСВН панорамного зависимость КСВН от частоты при помощи метки найти точку, где значение КСВН максимально. Зафиксировать это значение в протоколе.

Результаты поверки считаются удовлетворительными, если максимальное значение КСВН в рабочем диапазоне частот не превышает значения 1,37.

• 8.3.4 Проверка диапазона и погрешности измерений ослабления:

• 8.3.4.1 На анализаторе выполнить установки: STATUS PRESET, OK,

RESPONSE MEAS - S21 TRANS FWD, RESPONSE FORMAT - MAGNITUDE

• 8.3.4.2 Используя кнопки STIMULUS START и STIMULUS STOP, установить при помощи поля DATA ENTRY полосу качания анализатора.

• 8.3.4.3 На анализаторе выполнить установки:

RESPONSE SCALE - AUTOSCALE

• 8.3.4.4 Соединить кабелем входы PORT1 и PORT2

• 8.3.4.5 На анализаторе выполнить калибровку для измерения проходных параметров в следующей последовательности:

нажать кнопку CAL;

включить опции START NEW CAL - TRANS NORM - BOTH DIRECT'NS - APPLY CAL.

Несколько секунд будет происходить пересчет.

• 8.3.4.6 Отсоединить кабель от разъема PORT1 и установить аттенюатор между разъемом PORT1 и разъемом кабеля. На анализаторе выполнить следующие установки:

RESPONSE FORMAT - MAGNITUDE

• 8.3.4.7 Определить действительное значения ослабления аттенюаторов на частотах согласно таблице с помощью установки ДК1-16 в соответствии с инструкцией по эксплуатации.

• 8.3.4.8 Выполнить измерения ослабления на входе PORT1 согласно таблице 3, вычислив погрешность измерения ослабления, как разности измеренного и действительного значений.

Таблица 3

Результаты поверки считаются удовлетворительными, если измеренные значения соответствуют таблице 3.

• 8.3.5 Проверка диапазона и абсолютной погрешности измерений фазы коэффициента передачи

• 8.3.5.1 Повторить п. 8.3.4.1 - 8.3.4.5.

• 8.3.5.2 Отсоединить кабель от разъема PORT1 и установить аттенюатор между разъемом PORT1 и разъемом кабеля На анализаторе выполнить следующие установки: RESPONSE FORMAT - PHASE.

• 8.3.5.3 Определить действительные значения фазы коэффициента передачи аттенюаторов (сборок аттенюаторов) на частотах согласно таблице с помощью установки ДК1-16 в соответствии с инструкцией по эксплуатации.

• 8.3.5.4 Выполнить измерения фазы коэффициента передачи согласно таблице 4, вычислив абсолютную погрешность измерения фазы коэффициента передачи как разность измеренного и действительного значений

Таблица 4

Результаты поверки считаются удовлетворительными, если измеренные значения соответствуют таблице 4.

• 8.3.6 Проверка относительной погрешности измерения КСВН

• 8.3.6.1 На анализаторе выполнить установки:

STATUS PRESET, OK, RESPONSE MEAS - Sil REFL, RESPONSE FORMAT - SWR

• 8.3.6.2 Используя кнопки

STIMULUS START и STIMULUS STOP, установить при помощи поля DATA ENTRY полосу качания анализатора.

• 8.3.6.3 На анализаторе выполнить установки:

RESPONSE SCALE - AUTOSCALE

• 8.3.6.4 Соединить нагрузку OPEN со входом PORT1 На анализаторе выполнить калибровку для измерения параметров отражения в следующей последовательности:

нажать кнопку CAL;

включить опции START NEW CAL - REFL

NORM - PORT1 - APPLY CAL

Несколько секунд будет происходить пересчет.

• 8.3.6.5 Отсоединить нагрузку OPEN от входа PORT1

• 8.3.6.6 Соединить с разъемом PORT1 измеряемую нагрузку

• 8.3.6.7 На анализаторе выполнить следующие установки:

RESPONSE FORMAT - SWR

• 8.3.6.8 Выполнить измерения КСВН согласно таблице 5, вычислив относительную погрешность измерения КСВН как выраженное в процентах отношение разности измеренного и действительного значений КСВН к номинальному значению КСВН.

Таблица 5

Результаты поверки считаются удовлетворительными, если измеренные значения соответствуют таблице 5.

• 8.3.7 Проверка диапазона и абсолютной погрешности измерения фазы коэффициента отражения

• 8.3.7.1 Повторить п. 8.3.4.1 - 8.3.4.5.

• 8.3.7.2 На анализаторе выполнить следующие установки:

RESPONSE FORMAT - PHASE

• 8.3.7.3 Выполнить измерения фазы коэффициента отражения согласно таблице 6, вычислив погрешность измерения фазы коэффициента отражения как разность измеренного и действительного значений фазы коэффициента отражения

Таблица 6

Результаты поверки считаются удовлетворительными, если измеренные значения соответствуют таблице б.

• 9.1 При положительных результатах поверки оформляется Свидетельство о поверке с указанием полученных технических характеристик.

• 9.2 При отрицательных результатах поверки анализатор бракуется и отправляется в ремонт.

Научный сотрудник ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ
