Методика поверки «ГСОЕИ. Аттенюаторы АТ-18» (ПАВУ.467716.001МП)

СОГЛАСОВАНО

Первый заместитель генерального

директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

Государственная система обеспечения единства измерений

р.п. Менделеево

2021 г.

Общие положения

Перечень операций поверки

Требования к условиям проведения поверки

Требования к специалистам, осуществляющим поверку

Метрологические и технические требования к средствам поверки

Требования (условия) по обеспечению безопасности проведения

поверки

Внешний осмотр

Подготовка к поверке и опробование средства измерений

Проверка программного обеспечения

Определение метрологических характеристик средства измерений

Подтверждение соответствия средства измерений метрологическим

требованиям

Оформление результатов поверки

• 1.1  Настоящая методика аттенюаторы АТ-18 (далее - аттенюаторы) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2  Первичной поверке подлежат аттенюаторы до ввода в эксплуатацию и после ремонта. Периодической поверке подлежат аттенюаторы, находящиеся в эксплуатации и на хранении.

• 1.3  При проведении поверки должна быть обеспечена прослеживаемость поверяемых аттенюаторов к Государственному первичному эталону единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011) в соответствии с Государственной поверочной схемой для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, утвержденной приказом Госстандарта от 30 декабря 2019 г. № 3383.

• 1.4  Поверка аттенюаторов может осуществляться только аккредитованным на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации лицом в соответствии с его областью аккредитации.

• 1.5  При проведении поверки необходимо руководствоваться настоящей методикой и эксплуатационной документацией на аттенюаторы и на используемое при поверке оборудование. Методика поверки реализуется посредством методов прямых измерений.

• 1.6  Интервал между поверками 1 год.

• 2.1 При проведении поверки аттенюаторов должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2  Допускается проведение поверки меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в свидетельстве о поверке на основании заявления владельца аттенюатора.

• 2.3   При получении отрицательных результатов по любому пункту таблицы 1 поверяемый аттенюатор бракуется и направляется в ремонт.

• 3.1 При проведении поверки должны соблюдаться нормальные условия:

• - температура окружающего воздуха, С (К)            от 15 до 25 (от 288 до 298);

• - относительная влажность окружающего воздуха, %                 от 50 до 80;

• - атмосферное давление, кПа (мм рт. ст.)              от 96 до 104 (от 720 до 780);

• - напряжение питания от сети переменного тока, В                   от 187 до 242.

• 4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом ПАВУ.467716.001РЭ «Аттенюатор АТ-18. Руководство по эксплуатации» (далее -ПАВУ.467716.001РЭ).

• 4.3 Поверка осуществляется одним специалистом.

• 5.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Таблица 2 - Перечень средств поверки

• 5.2  Допускается использовать аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 5.3 Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утверждённого типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда, по требованию государственных поверочных схем.

• 6.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на аттенюаторы и средства поверки.

• 6.2  Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

• 6.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 7.1 Внешний осмотр аттенюаторов проводить визуально без вскрытия, при этом необходимо проверить:

• - комплектность, маркировку и пломбировку (наклейку) на соответствие документу ПАВУ.467716.001РЭ;

• -  чистоту и исправность разъемов и гнезд;

• -  отсутствие видимых повреждений, влияющих на работоспособность аттенюатора.

• 7.2 Результат внешнего осмотра считать положительным, если:

• -  комплект поставки соответствует п. 1.3 документа ПАВУ.467716.001РЭ;

• -  маркировка и пломбировка (наклейка) соответствует п. 1.5 документа ПАВУ .467716.001 РЭ;

• - разъемы целы и чисты;

• -  отсутствуют видимые повреждения, влияющие на работоспособность аттенюатора.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

• 8.1 Перед проведением поверки необходимо произвести подготовительные работы, оговоренные в руководстве по эксплуатации аттенюаторов и применяемых средств поверки.

• 8.2 Опробование провести путем определения возможности подключения к входному и выходному коаксиальным разъемам аттенюатора анализатора электрических цепей С2420 (далее - анализатор цепей) и установки на сенсорной панели управления значения ослабления в диапазоне от 0 до 102 дБ с шагом 1 дБ.

Результат опробования средства измерений считать положительным, если на сенсорной панели устанавливается значение ослабления в диапазоне от 0 до 102 дБ с шагом 1 дБ.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Таблица 3 — Идентификационные данные программного обеспечения (ПО)

Программное обеспечение установлено в защищенную память, возможность проверки

идентификационных данных при поверке отсутствует.

• 10.1 Определение КСВ

  • 10.1.1 Определение КСВ аттенюатора выполнить в следующей последовательности.

    • 10.1.1.1 Включить анализатор цепей векторный С2420 (далее - анализатор цепей) и провести двухпортовую калибровку с подключенными к нему кабелями и СВЧ переходами в соответствии с его эксплуатационной документацией.

    • 10.1.1.2 Установить на анализаторе цепей начальную частоту 10 МГц, конечную частоту 18 ГГц, мощность внутреннего источника сигнала 5 дБм, объем выборки 10. Включить усреднение.

    • 10.1.1.3 Подключить кабель от разъема «Port 1» анализатора цепей к входу аттенюатора, a «Port 2 » к выходу.

    • 10.1.1.4 Включить аттенюатор в соответствии с его эксплуатационной документацией.

    • 10.1.1.5 Перевести анализатор цепей в режим измерения параметра S11. В качестве формата измерения указать SWR.

    • 10.1.1.6 Ввести значение ослабления аттенюатора 1 дБ.

    • 10.1.1.7 Убедится, что в основном окне испытуемого аттенюатора значение в поле «Предварительное значение» ослабления и в поле «Текущее значение» отличается не более чем на 1 дБ;

    • 10.1.1.8 Провести измерения в рабочем диапазоне частот аттенюатора.

    • 10.1.1.9 Зафиксировать измеренное максимальное значение КСВ входа аттенюатора.

    • 10.1.1.10 Перевести анализатор цепей в режим измерения параметра S22.

    • 10.1.1.11 Зафиксировать измеренное максимальное значение КСВ выхода аттенюатора.

    • 10.1.1.12 Повторить операции пунктов 9.1.1.6 - 9.1.1.11 для значений ослабления аттенюатора 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 102 дБ.

  • 10.1.2 Результаты поверки должны соответствовать пункту 10.1.

• 10.2 Определение вносимого ослабления при значении ослабления 0 дБ

  • 10.2.1 Определение вносимого ослабления при установке номинального ослабления 0 дБ выполнить в следующей последовательности:

• - выполнить операции п.п. 9.1.1.1 - 9.1.1.4;

• - перевести анализатор цепей в режим измерения параметра S21. В качестве формата измерения указать LOG MAG;

• - выставить на аттенюаторе значение ослабления 0 дБ;

• - визуально на графике проверить, что вносимое аттенюатором ослабление во всем диапазоне частот не превышает значения 5,5 дБ.

• 10.3 Определение диапазона и абсолютной погрешности установки ослабления

  • 10.3.1 Определение диапазона и абсолютной погрешности установки ослабления выполнить в следующей последовательности.

    • 10.3.1.1 Собрать схему приведенную на рисунке 1 для проведения измерений в диапазоне частот от 0 до 1,1 ГГц, в соответствии с техническим описанием и инструкцией по эксплуатации установки для измерения ослабления и фазового сдвига образцовой ДК1-16 (далее -ДК1-16).

В качестве гетеродина при измерениях на частоте 30 МГц применяется генератор сигналов высокочастотный Г4-158, при измерении на частоте 1 ГГц - генератор сигналов высокочастотный Г4-129.

• 10.3.1.2 На испытуемом аттенюаторе в основном окне нажать поле «Предварительное значение» частоты и установить значение 30 МГц;

• 10.3.1.3 Последовательно выставить на испытуемом аттенюаторе значение ослабления 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 102 дБ;

• 10.2.1.4 Убедится, что в основном окне испытуемого аттенюатора значение в поле «Предварительное значение» ослабления и в поле «Текущее значение» отличается не более чем на 1 дБ;

• 10.3.1.5 Записать «Текущее значения ослабления» установленное на аттенюаторе и значение разностного ослабления измеренное ДК1-16.

• 10.3.1.6 Повторить операции п.п. 9.3.1.1 -9.3.1.5 на частоте 1 ГГц.

• 10.3.1.7 Собрать схему приведенную на рисунке 2 для проведения измерений в диапазоне частот от 1,1 до 17,85 ГГц, в соответствии с техническим описанием и инструкцией по эксплуатации установки для измерения ослабления и фазового сдвига образцовой ДК1-16.

• 10.3.1.8 На испытуемом аттенюаторе в основном окне нажать поле «Предварительное значение» частоты и установить значение 4 ГГц;

• 10.3.1.9 Последовательно выставить на испытуемом аттенюаторе значение ослабления 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 102 дБ;

• 10.3.1.10 Убедится, что в основном окне испытуемого аттенюатора значение в поле «Предварительное значение» и значение в поле «Текущее значение» отличается не более чем на 1 дБ;

• 10.3.1.11 Записать «Текущее значения ослабления» установленное на аттенюаторе и значение разностного ослабления измеренное ДК1-16.

• 10.3.1.12 Повторить операции п.п. 9.3.1.7 - 9.3.1.11 на частотах 8; 12; 17,85 ГГц.

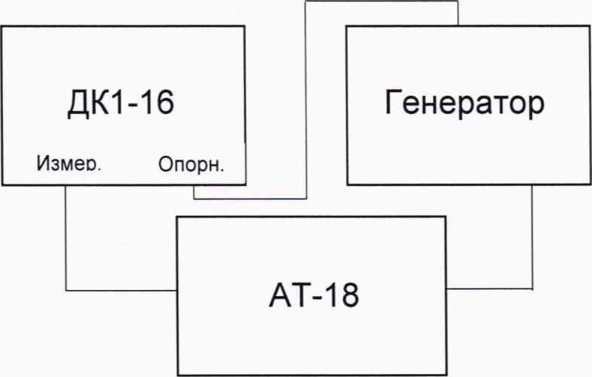

Рисунок 1 - Схема подключения для определения диапазона и абсолютной погрешности установки ослабления в диапазоне частот от 0 до 1,1 ГГц.

Рисунок 2 - Схема подключения для определения диапазона и абсолютной погрешности установки ослабления в диапазоне частот от 1,1 до 17,85 ГГц.

• 10.3.2 Методика расчета абсолютной погрешности установки ослабления во всем диапазоне частот приведена в пункте 10.3. Записать «Текущее значения ослабления» установленное на аттенюаторе и значение разностного ослабления измеренное ДК1-16.

• 11.1 Результаты поверки считать положительными, если значения КСВ, измеренные в соответствии с п. 9.1, не превысили допустимого значения 2,4.

• 11.2 Результаты поверки считать положительными, если вносимое аттенюатором ослабление при заданном значении ослабления 0 дБ, измеренное в соответствии с п. 9.2, не превысило значения 5,5 дБ.

• 11.3 Рассчитать абсолютную погрешность установки ослабления ДА< по формуле (1):

21Ai = Ai-A_c                                  (1)

где А[ - значение ослабления установленное на аттенюаторе (текущее значение ослабления); А_с - значение разностного ослабления измеренное ДК1-16 (в соответствии с п. 9.3).

Результаты поверки считать положительными, если значения абсолютной погрешности установки ослабления во всем диапазоне частот находятся в допускаемых пределах ±1,0 дБ.

• 12.1 Аттенюатор признается годным, если в ходе поверки все результаты поверки положительные.

• 12.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3 При положительных результатах поверки по заявлению владельца аттенюатора или лица, предъявившего его на поверку, на аттенюатор наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в паспорт аттенюатора вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки в виде наклейки наносится на переднюю панель аттенюатора.

• 12.4 При выполнении сокращенной поверки (на основании решения или заявки на проведение поверки, эксплуатирующей организации) в свидетельстве о поверке указывать диапазон частот на котором выполнена поверка.

• 12.5 Аттенюатор, имеющий отрицательные результаты поверки, в обращение не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования по установленной форме.



Начальник НИО-1 ФГУП «ВНИИФТРИ»

Начальник отдела 11 НИО-1 ФГУП «ВНИИФТРИ»

Старший научный сотрудник 113 лаборатории НИО-1

ФГУП «ВНИИФТРИ»

8
