Методика поверки «Терминалы измерительные "СТРУНА-5"» (18-18/019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ЦСМ

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Красноярском крае, Республике Хакасия и Республике Тыва»

С.Л. Шпирко

2019 г.

Терминалы измерительные «СТРУНА-5»

Методика поверки

с Изменением № 1

18-18/019 МП г. Красноярск

2019

• 1    ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2   НОРМАТИВНЫЕ ССЫЛКИ

• 3    ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

• 4    ОПЕРАЦИИ ПОВЕРКИ

• 5    СРЕДСТВА ПОВЕРКИ

• 6   ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 7    ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 8   УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 9   ПОДГОТОВКА К ПОВЕРКЕ

• 10   ПРОВЕДЕНИЕ ПОВЕРКИ

  • 10.1  Внешний осмотр

  • 10.2  Опробование

  • 10.3  Подтверждение соответствия ПО

  • 10.4  Проверка электрических характеристик терминалов

  • 10.5  Проверка метрологических характеристик терминалов

  • 10.6  Проверка устойчивости терминалов к внешним воздействиям

• 11   ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А (обязательное) Метрологические характеристики терминалов

Приложение Б (справочное)   Виртуальная (экранная) панель

Приложение В (справочное)   Эквивалент нагрузки

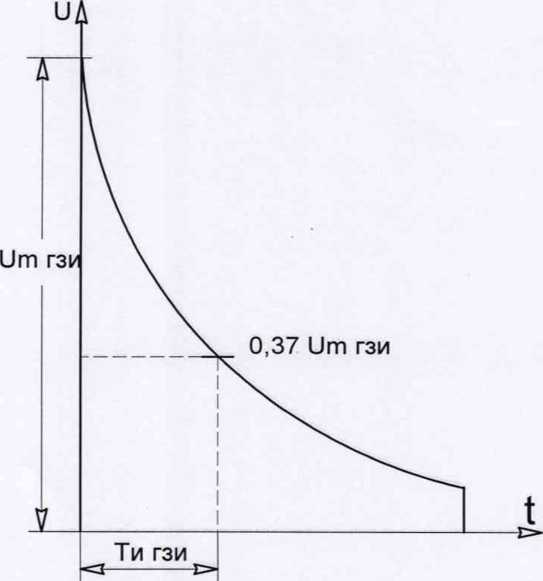

Приложение Г (справочное)   Зондирующий импульс

• 1.1 Настоящая методика поверки распространяется на средство измерений (далее по тексту - СИ), «Терминалы измерительные «СТРУНА-5» (далее - терминалы), изготовленное научно-производственной компанией «ФАЗА» общество с ограниченной ответственностью (НПК «ФАЗА» ООО).

Методика поверки устанавливает порядок и методы проведения первичной, периодической и внеочередной поверок.

• 1.2 Первичную поверку терминала проводят после его ввода в эксплуатацию.

Периодическую поверку терминала проводят в процессе его эксплуатации с интервалом между поверками 1 год.

• 1.3 Внеочередную поверку терминала проводят после ремонта, замены его измерительных компонентов, аварий в энергосистеме, если эти события могли повлиять на метрологические характеристики терминала.

В настоящей методике использованы ссылки на следующие нормативные документы:

Приказ Минпромторга РФ от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

• 3.1 В настоящей программе испытаний использованы следующие сокращения:

ЛЧМ     - линейно-частотная модуляция;

MX      - метрологическая характеристика;

ПК      - персональный компьютер;

ПО      - программное обеспечение;

СИ       - средство измерений;

УП       — устройство проверочное (сервисное).

• 3.1 В настоящей программе испытаний использованы следующие сокращения:

R, U, d - измеряемые значения сопротивления, уровня и декремента затухания входного сигнала соответственно;

R_vcm - установленное значение сопротивления на магазине сопротивлений, Ом;

Тге/Лтн - период/частота экспоненциально затухающего синусоидального сигнала. мс/Гц;

4 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверок выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 5.1 При проведении поверки применяют средства измерений и вспомогательные устройства. указанные в таблице 2.

Таблица 2 - Средства поверки

Таблица 2 (измененная редакция, изм. № 1)

• 5.2 Допускается применение других средств поверки, обеспечивающих проверку метрологических характеристик СИ с требуемой точностью.

• 5.3 Применяемые средства измерений должны иметь действующие свидетельства о поверке.

• 6.1 К проведению поверки терминалов допускают поверителей, аттестованных на соответствие требований ГОСТ Р 56069, изучивших настоящую методику и эксплуатационную документацию на терминалы, имеющих стаж работы по данному виду измерений не менее 1 (одного) года.

• 7.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0, «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок потребителей», а также требования безопасности на средства поверки, изложенные в их руководствах по эксплуатации.

• 7.2 Подключать прибор к компьютеру и испытательной аппаратуре на рабочем месте допускается только при отключенном от сети приборе.

• 7.3 Проверку электрической прочности и сопротивления изоляции производят только при отсоединенных от корпуса терминала цепей защиты сетевого порта.

Поверку терминалов проводят при следующих условиях:

• -  температура окружающего воздуха, °C

  20 ±5;

  от 84,0 до 106; не более 80%;

  220 ±22;

  50 ±1.

• -  атмосферное давление, кПа

• -  относительная влажность воздуха, %

• -  напряжение питающей сети, В частота питающей сети. Гц

• 9.1 Для проведения поверки представляют следующую документацию:

• -  комплект эксплуатационной документации на терминалы;

• -  описание типа терминалов;

• -  свидетельства о предыдущих поверках терминалов (при периодической или внеочередной поверке);

• -  рабочие журналы с данными по климатическим и иным условиям эксплуатации за интервал между поверками (только при периодической поверке).

• 9.2 Перед проведением поверки выполняют следующие подготовительные работы:

• -  выдерживают терминалы при температуре 20 ±5 °C не менее 2-х часов (если терминалы находились в других температурных условиях);

• -  устанавливают терминалы на устойчивую горизонтальную поверхность;

• -  готовят терминалы к измерениям в соответствии с руководством по эксплуатации.

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре проводят проверку комплектности, маркировки и упаковки терминалов и сличение их с требованиями технической документации.

• 10.2.1 Собирают рабочее место в соответствии с рисунком 1.

• 10.2.2 Включают ПК, устанавливают диск с ПО «АИС «Струна-5» и запускают файл «strunamanual .ехе ».

• 10.2.3 На экране ПК должна открыться экранная панель терминала, приведенная на рисунке 2.

• 10.3.1 Подтверждение соответствия ПО «АИС «Струна-5» проводят по Р 50.2.077, раздел 6.

Терминал                 п«

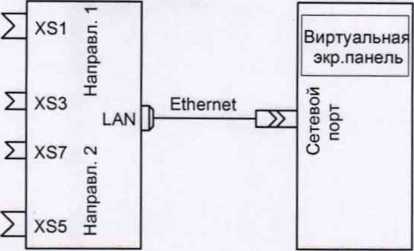

Рисунок 1 - Схема опробования Терминала

• 10.3.2 После запуска программного модуля «struna_manual.exe» на открывшейся

виртуальной панели (рисунок 2) устанавливают флажок 4 «Режим поверки».

• 9

• 10

И

12

• 13

• 14

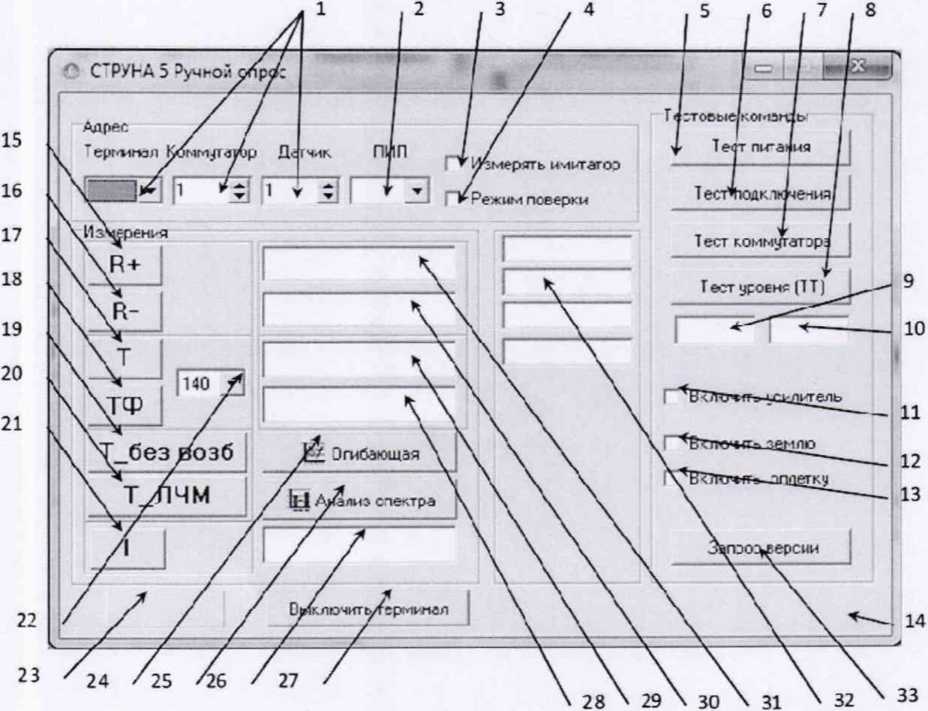

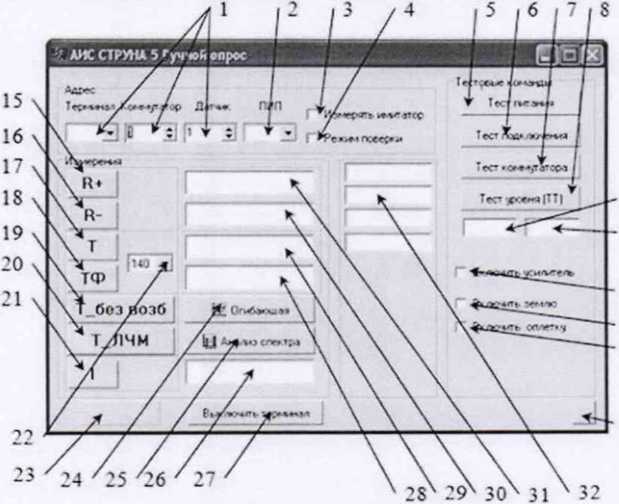

Рисунок 2 - Экранная панель терминала

• 10.3.3 После запуска программного модуля «struna_control.exe» запускают программу хеширования файлов «MD5.exe» и открывают каталог модулей ПО.

• 10.3.4 Проверку считают успешной, если хэш-коды соответствуют данным, приведенным в таблице 3.

Таблица 3 — Идентификационные данные программного обеспечения

• 10.4 Проверка электрических характеристик терминалов

При проверке величины напряжения питания периферийных устройств выполняют следующие действия:

- собирают рабочее место в соответствии с рисунком 3;

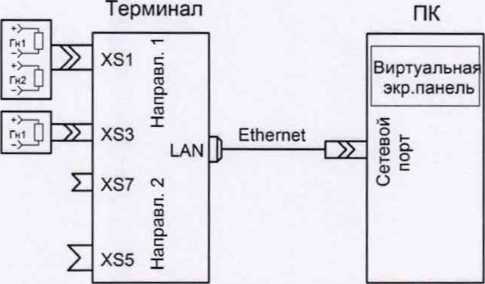

Рисунок 3 - Схема измерения напряжения периферийных устройств

• - в окне 1 «Коммутатор» устанавливают «1» (приложение Б);

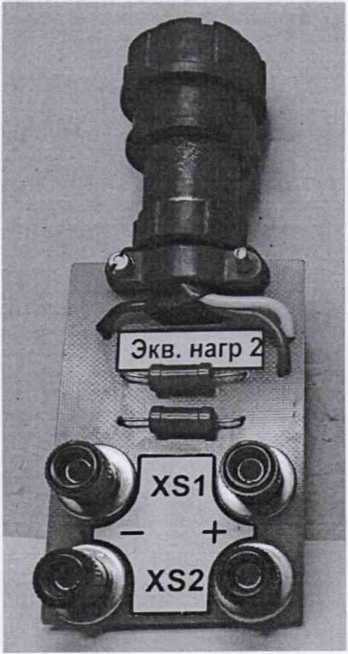

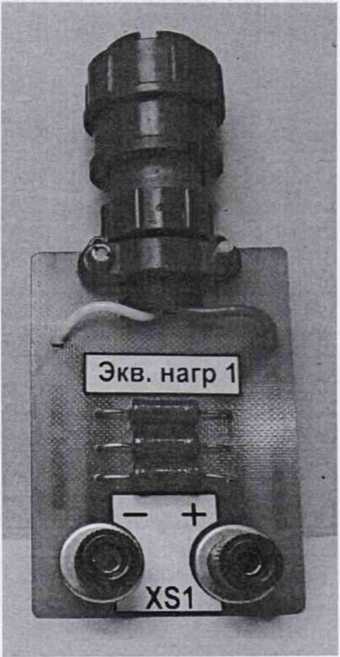

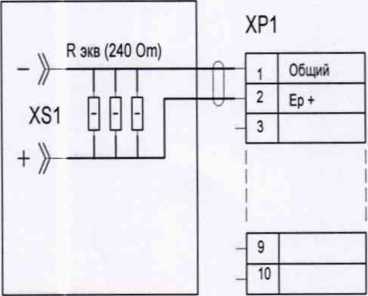

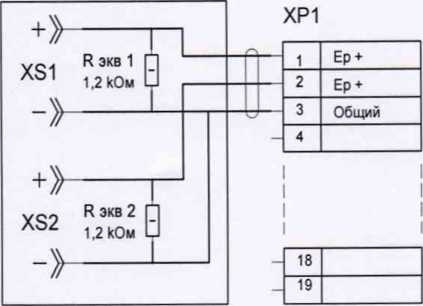

• - эквиваленты нагрузки «Экв. нагр.1» и «Экв. нагр.2» (приложение В) подсоединяют к разъемам XS3 и XS1 терминала соответственно (Направление 1);

• - на виртуальной панели в окнах 3 «Измерять имитатор» и 4 «Режим поверки» флажок должен отсутствовать;

• - в окне «Измерения» нажимают кнопку 15 «R+»;

• - калибратором-вольтметром В1-28 измеряют постоянное напряжение на гнёздах XS1 эквивалентов «Экв. нагр.1» и «Экв. нагр.2»;

(Измененная редакция, изм. № 1)

• - на виртуальной панели устанавливают флажок в окне 3 «Измерять имитатор». В окне «Измерения» нажимают кнопку 15 «R+» для отключения измерения напряжения;

• - в окне 1 «Коммутатор» устанавливают «9»;

• - на виртуальной панели убирают флажок в окне 3 «Измерять имитатор»;

• - в окне «Измерения» нажимают кнопку 15 «R+»;

• - измеряют постоянное напряжение XS2 эквивалента «Экв. нагр.2»;

• - в окне 1 «Коммутатор» установить «20»;

• - эквиваленты нагрузки «Экв. нагр.1» и «Экв. нагр.2» подсоединяют к разъемам XS5 и XS7 терминала (Направление 2);

• - аналогичным образом производят измерения постоянного напряжения на разъёмах XS5, XS7 терминала.

Терминал соответствует установленным требованиям, если измеренные значения постоянного напряжения не превышают величины 22 ±1 В.

Проверку на электрическую прочность производят пробойной установкой УПУ-5М (при отключенном от внешних цепей терминале) между клеммой заземления (корпусом) и электрически соединенными вместе штырями сетевой вилки (сетевыми выводами изделия). Контролируемая цепь должна выдерживать в течение 1 минуты действие испытательного напряжения 660 В синусоидальной формы частотой 50 Гц.

Проверку сопротивления изоляции производят измерением мегаомметром (при отключенном от внешних цепей терминале) между клеммой заземления (корпусом изделия) и соединенными вместе штырями сетевой вилки (сетевыми выводами изделия). Сопротивление изоляции между клеммами сетевой вилки и клеммами заземления должно быть не менее 20 МОм.

Проверку требований к электропитанию терминалов осуществляют методом расчета потребляемой мощности при значении питающего переменного напряжения 220 ±22 В. При включенном терминале мультиметром производят измерения величин напряжения и тока потребления и рассчитывают потребляемую терминалом мощность по формуле Р = U _{ х I

Измеренная мощность не должна превышать 20 ВА.

• 10.5 Проверка метрологических характеристик терминалов

При проверке диапазона и относительной погрешности измерений сопротивления выполняют следующие действия:

• - собирают рабочее место в соответствии с рисунком 4;

• - тумблер S1 на УП установить в положение Rx;

• - устанавливают перемычки между Г_н и Г_и , между Г_н и Г_н* (2 шт. перемычек с наконечниками являются принадлежностью УП);

• - в окне 1 «Коммутатор» устанавливают «1»(приложение Б);

• - УП подсоединяют к разъему XS3 «Направление 1» терминала;

• - на магазине сопротивлений последовательно устанавливают значения сопротивлений R - 1,0 Ом; 50,0 Ом; 100,0 Ом; 200,0 Ом; 500,0 Ом; 1000,0 Ом; 1500,0 Ом; 2000,0 Ом; 3000,0 Ом. При каждой установке производят трехкратное измерение величины сопротивления в режимах «R+» и «R-» нажатием соответствующих кнопок на экранной панели. Результаты заносят в таблицу 4;

Магазин      -------

сопротивления

Терминал

Е

ХР1

Ethernet , ----QE

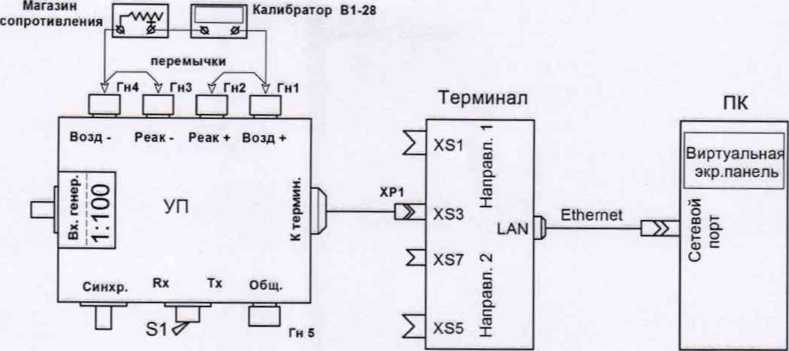

Рисунок 4 - Схема измерения Rx

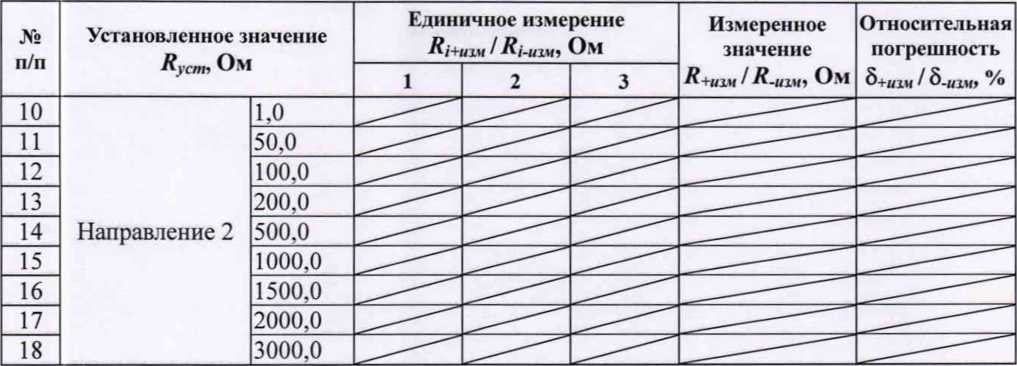

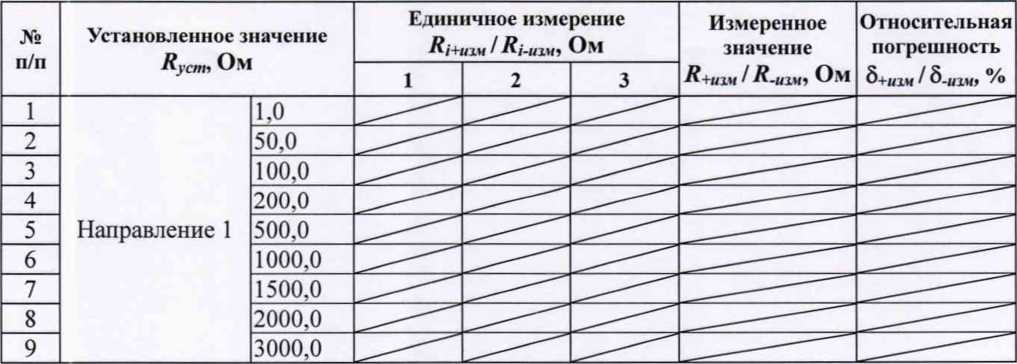

Таблица 4 - Результаты измерений сопротивлений

• - в окне 1 «Коммутатор» устанавливают «20»;

• - УП подсоединяют к разъему XS5 «Направление 2» терминала;

• - повторяют измерения, проведенные выше. Результаты считывают в окне результатов и фиксируют в таблице 4. Относительную погрешность рассчитывают по формуле:

100, (1)

ГДе ^R_U3M - (Я]_вш + ^R2_uiu ^{+ R}3_ul„ )/³ » Д/?_аЗМ<=|Л_Ызм - Rycm\-

Все значения не должны превышать значений MX А. 1.2.

При проверке параметров сигнала возбуждения (зондирующего импульса) выполняют следующие действия:

• — собирают рабочее место в соответствии с рисунком 5 (перемычки не устанавливают);

• - тумблер S на УП устанавливают в положение R_x;

• — в окне 1 «Коммутатор» установить «1» (рисунок 2);

• - УП подсоединить к разъему XS3 «Направление 1» терминала;

• — на магазине сопротивления устанавливают величину сопротивления R = 1 кОм;

• — осциллограф настроить на измерение одиночного импульса амплитудой до 200 В и длительностью до 2 мс;

• - устанавливают в окне 22 величину импульса возбуждения и_гзи = 140 В (длительность импульса определяется по приложению Г);

• - нажать кнопку 17 «Т»;

Магазин -------

сопротивления

Осц.

Терминал

ХР1

Ethernet _а ------ESZ

Рисунок 5 - Схема измерений параметров сигнала возбуждения

— производят трехкратные измерения параметров импульса возбуждения - амплитуды и длительности. Измерение длительности производится на уровне 0,37 от амплитудного зна-9 чения (см. приложение Г, рисунок Г.1). Наблюдение и отсчет показаний производят по осциллографу на ждущей развертке сразу после нажатия кнопки 17 «Т» на экранной панели. Повторяют измерения для импульсов возбуждения и_гзи = 160, 180, 200 В. Результат зафиксируют в таблице 5;

Таблица 5 - Результаты измерений зондирующего импульса

• - на магазине сопротивления устанавливают величину сопротивления R = 250 Ом и повторить измерения;

— УП подсоединить к разъему XS5 «Направление 2» терминала.

• - в окне 1 «Коммутатор» установить «20» (приложение Б);

• - провести выше приведенные измерения для направления 2.

• - результаты измерений фиксируют в таблице 5. Относительную погрешность рассчитывают по формулам:

Д<4п,= |1/”-С/а«1,1Де U^=(U_lu^+U_2uxl+U3^)/3-,    (2)

-1С " ^»|, гае       = (Г1_Ш„ +Г₂„„ + Г_3вм> /3.      (3)

Все значения и АТ_гзи не должны превышать значений MX А. 1.7+А. 1.10.

Проверка предполагает измерение периода синусоидальных колебаний, вырабатываемых генератором в заданном диапазоне периодов при неизменном уровне исследуемого сигнала. Период (частота) и уровень сигнала устанавливаются настройками генератора; напряжение на выходе генератора контролируется калибратором В1-28.

При проверке выполняют следующие действия:

• - собирают рабочее место в соответствии с рисунком 6 (перемычки не устанавливают).

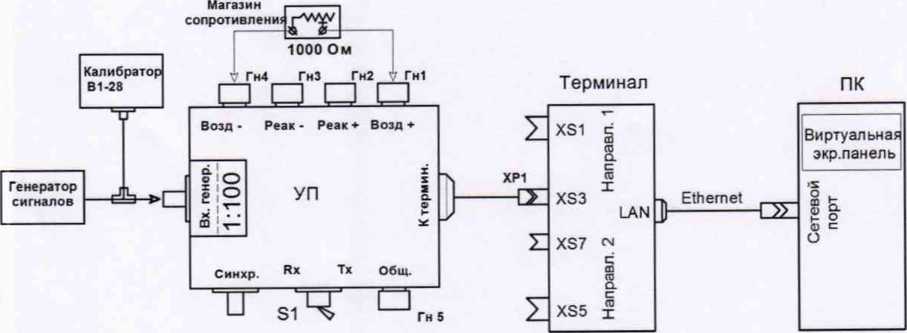

Рисунок 6 - Схема измерения Т_х

Рисунок 6 (измененная редакция, изм. № 1)

• - в окне 1 «Коммутатор» устанавливают «1» (приложение Б);

• - подсоединяют УП к разъёму Терминала XS3 «Направление 1»;

• - устанавливают переключатель S1 на УП в положение «Т_х»;

• - устанавливают период синусоидальных колебаний генератора 2000 мкс (500,0 Гц);

• - устанавливают выходное напряжение генератора и_г =250 мВ (с учётом внутреннего делителя в УП напряжение на входе терминала U«x = 2,5 мВ);

• - нажимают кнопку 17 «Т»; измеренный период высвечивается в окне 29;

• - аналогично, последовательно устанавливая период колебаний сигнала генератора

• 333,3 мкс (3000,0 Гц); 500,0 мкс (2000,0 Гц) и 1000,0 мкс (1000,0 Гц), производят трехкратные единичные измерения периода синусоидальных колебаний. Результаты измерений заносят в таблицу 6.

Таблица 6 - Результаты измерения периода синусоидальных колебаний сигнала

• - в окне 1 «Коммутатор» устанавливают «20» (приложение Б);

• - подсоединяют УП к разъёму Терминала XS5 «Направление 2» и повторяют трехкратные единичные измерения периода синусоидальных колебаний в том же объеме. Результаты измерений заносят в таблицу 6. Относительную погрешность измерений рассчитывают по формуле:

ат,™ = (Д WO •¹⁰⁰>                         <⁴>

где Т„_1и = (Т,^от +     + Т,™)/3 ДГ_Ю„=|

‘uiw           ^xiriw                                                                     ^x

Все значения &Г_уст не должны превышать значения MX АЛЛ.

Проверка предполагает измерение величины напряжения синусоидальных колебаний в заданном диапазоне напряжений при неизменном периоде исследуемого сигнала. Период (частота) и уровень сигнала устанавливаются настройками генератора; напряжение на выходе генератора контролируется калибратором-вольтметром В1-28.

(Измененная редакция, изм, № 1)

При проверке выполняют следующие действия:

• - собирают рабочее место в соответствии с рисунком 6 (перемычки не устанавливают);

  - в окне 1 «Коммутатор» устанавливают «1» (приложение Б);

• - подсоединяют УП к разъёму Терминала XS3 «Направление 1»;

• - устанавливают переключатель S1 на УП в положение «Т_х»;

• - устанавливают период синусоидальных колебаний генератора 666.7 мкс (1500,0 Гц);

• - последовательно устанавливая выходное напряжение генератора 2,5 В; 1,0 В; 500 мВ; 250 мВ; 100 мВ; 50 мВ; 25 мВ (с учётом внутреннего делителя в УП на 100 напряжение на входе терминала будет 25 мВ; ЮмВ; 5мВ; 2,5 мВ; 1 мВ; 0,5мВ; 0,25мВ соответственно), производят трехкратные единичные измерения уровня выходного сигнала.

Измеренный уровень сигнала отображается при нажатии кнопки 24 «Огибающая» (приложение Б) в верхней части графика, огибающей в строке «U = ... мВ» (рисунок 7);

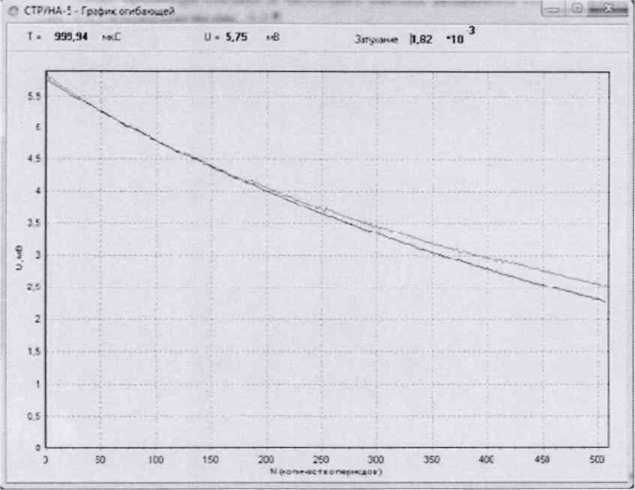

Рисунок 7 - График огибающей

• - в окне 1 «Коммутатор» устанавливают «20» (приложение Б);

• - подсоединяют УП к разъёму Терминала XS5 «Направление 2» и повторяют трехкратные единичные измерения уровней входного сигнала в том же объёме, Результаты измерений заносят в таблицу 7. Относительную погрешность измерений рассчитывают по формуле:

^4 = (At4/^)-100,                            (5)

где ^=(^« ₊ ^«₊^)/3     ли_г=\и^-и_г/]00\.

Формула (5) (измененная редакция, изм. № 1)

Все значения 8U_C не должны превышать значения MX А. 1.6

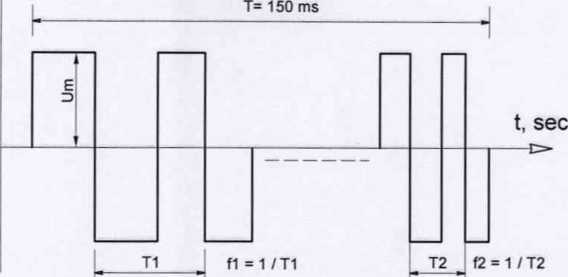

При проверке параметров и их погрешностей сигнала возбуждения ЛЧМ выполняют следующие действия:

• - собирают рабочее место в соответствии с рисунком 5 (перемычки не устанавливают);

• - устанавливают тумблер S1 на УП в положение R_x;

• - в окне 1 «Коммутатор» устанавливают «1»(приложение Б);

• - подсоединяют УП к разъёму Терминала XS3 «Направление 1»;

• - на магазине сопротивления устанавливают величину сопротивления R = 250 Ом;

Таблица 7 - Результаты измерения уровня выходного сигнала

• - осциллограф настраивают на измерение сигнала амплитудой до 10 В в ждущем режиме;

• - на виртуальной панели нажимают кнопку 20 «Т_ЛЧМ» (приложение Б), устанавливая заданные микроконтроллером терминала параметры сигнала ЛЧМ;

• - производят трехкратные измерения параметров сигнала возбуждения ЛЧМ: амплитуду, начальную f| и конечную f2 частоты, длительность (продолжительность) сигнала согласно рисунку 8. Результаты измерений заносят в таблицу 8;

Примечание - отсчеты частот производят, отступив по одному импульсу с начала и конца сигнала. Наблюдение и отсчет показаний производятся по осциллографу на ждущей или однократной развертке.

• - в окне 1 «Коммутатор» устанавливают «20» (приложение Б);

• - подсоединяют УП к разъёму Терминала XS5 «Направление 2»

• - проводят выше приведенные действия для направления 2.

Рассчитывают среднеарифметические значения измеренных параметров ЛЧМ и относительные погрешности измерений по формулам:

Sf,^                    ■ 100,

ГДе Д/_уст — —у^сйст        » ^счем ^—     + fluvt f\ycm         ~

аи_сиг= ^и_сиг/и™) ■ юо.

где ДС/_с„,. = ±-\/Д‘,,_ст/3 + Д_с, , Дсисга ⁼ I —Усиг\, Д₍, ⁼ |Ц.„ ~

аг_сиг= (лт_сиг/т-™) ■ \оо,

где ДГ_с„=±7д;_/3 + Д1,,    Д«_Я1=|Т^-Т_аи|,   Д„=|7’,.„-Г_2ш|72.

Все погрешности измерений параметров ЛЧМ не должны превышать MX А. 1.11 А.1.13.

Рисунок 8 - Параметры сигнала возбуждения ЛЧМ

Таблица 8 - Результаты измерений параметров ЛЧМ

Продолжение таблицы 8

При проверке диапазона и относительной погрешности измерения тока выполняют следующие действия:

- собирают рабочее место в соответствии с рисунком 9.

Рисунок 9 - Схема измерений 1_х

Рисунок 9 (измененная редакция, изм. № 1)

• - устанавливают перемычки между Г_И] и Г,^, между Г„з и Г_Н4;

• - тумблер S1 на УП устанавливают в положение Rx;

• - в окне 1 «Коммутатор» устанавливают «1» (приложение Б);

• - подсоединяют УП к разъему Терминала XS3 «Направление 1»;

• - в магазине сопротивления (МС) устанавливают сопротивление 2 кОм;

• - мультиметр настраивают на измерение постоянного тока;

• - нажимают кнопку 21 «I», при этом мультиметр будет показывать значение тока 1_эт, в окне программы будет отображено измеренное значение;

• - устанавливают различные значения сопротивления, которые соответствуют значению тока в диапазоне от 2 до 20 мА на эталонном миллиамперметре (в нашем случае 7 точек) для оценки погрешности;

• - последовательно производят 7 измерений, результаты заносят в таблицу 9;

• - подсоединяют УП к разъему Терминала XS5 «Направление 2»;

• - в окне 1 «Коммутатор» устанавливают «20»;

• - проводят выше приведенные измерения для направления 2 в полном объеме, результаты измерений заносят в таблицу 9. Относительные погрешности измерения выполняют по формуле:

Таблица 9 - Результаты измерения тока

87,_от= (Л/_эш/^„) • 100,

где /_Ы1М = (/1 +/₂ + /з) / 3; А/эт=|4» - /_эот|.

Все значения <57_э,„ не должны превышать значений MX А. 1.15.

Проверка предполагает измерение логарифмического декремента затухания для трёх форм (по величине логарифмического декремента затухания) экспоненциально затухающего синусоидального сигнала.

Примечание - для проведения данных измерений в базе генератора WW2572A необходимо иметь заявленный набор форм сигнала (3 шт.), заранее сформированных в соответствии с правилами, указанными в технической документации на терминал.

• - форма 1;

• - форма 2;

• - форма 3.

При проверке диапазона и относительной погрешности измерения логарифмического декремента затухания входных сигналов выполняют следующие действия:

- собирают рабочее место в соответствии с рисунком 10 (перемычки не устанавливают). Осциллограф используют для визуального контроля величины и формы затухающего сигнала;

• - на виртуальной панели устанавливают напряжение импульса 140 В (окно 22);

• - в окне 1 «Коммутатор» устанавливают «1»;

• - подсоединяют УП к разъему терминала XS3 «Направление 1»;

• - устанавливают переключатель на УП в положение «Тх». (Перемычки не устанавливают);

• - на магазине сопротивлений устанавливают значение сопротивления R — 1кОм;

• - соединяют штатным кабелем разъёмы синхронизации коробки УП и генератора (на задней панели);



  ПК

  WaveStation 2012 - ген. сигналов специальной формы

  Генератор СПФ



  Магазин ______

  сопротивления pwv

  7 Гн4 ГнЗ___Гн2

  Возд-	Реак - Реак ♦ Возд *
  о о	X S
  ® О	УП        1
  	Q
  X ! . .
  со	ж
  Синхр.          Тх   Общ.

  Гм 5

  Терминал



  Ethernet .

  X XS5

  CL Е ГО Т

  Виртуальная экр.панель

  £Г _s;4

Рисунок 10 - Схема измерения логарифмического декремента затухания

Рисунок 10 (измененная редакция, изм. № 1)

• — генератор настраивают на частоту F_e= 1 кГц, амплитуду выходного сигнала генератора на 3 В, устанавливают логарифмический декремент затухания d_ycm = 0,001 (форма 1);

• — последовательно нажимают кнопки 17 «Т» и 24 «Огибающая» (в режиме «Т» производят измерения сигнала для двух форм -1 и 2);

• - результаты измерений считывают в строке показаний «Затухание» (рисунок 7);

• - измерения проводят 3 раза, результаты измерений заносят в таблицу 10;

• - аналогичные измерения проводят для сигнала формы 2 с d_ycm = 0,0032, результаты измерений заносят в таблицу 10;

Таблица 10 - Результаты измерения декрементов затухания (для режима Т)

• - подсоединяют УП к разъему терминала XS5 «Направление 2»;

• - в окне 1 «Коммутатор» устанавливают «20»;

• - проводят все выше приведенные измерения для направления 2. Результаты заносят в таблицу 10;

Таблица 10а - Результаты измерения декрементов затухания (для режима Тф)

• - аналогично производят измерения для режима «Гф». В этом случае вместо кнопки 17 «Т» следует нажимать кнопку 18 «7ф» (в режиме «Тф» измерения производят для всех трёх форм затухающего сигнала), результаты измерений заносят в таблицу 10а.

Рассчитывают относительные погрешности измерений логарифмического декремента затухания по формуле:

8d_ycm = (^d_ycm/d_ul4) ■ 100 %;                                        (10)

где d_u3M — (d^ + d₂^ + d₃^ э, ^dycm ~ I d_U3M — d_ycm |.

Все значения 5d_ycm не должны превышать значений MX А. 1.17.

10.6 Проверка устойчивости терминалов к внешним воздействиям

Проверку на устойчивость к воздействию повышенной температуры, соответствующей рабочим условиям, проводят в соответствии с п.7.20 ГОСТ 22261.

При проверке выполняют следующие действия:

• - включают камеру тепла-холода и устанавливают в ней нормальные условия применения;

• - терминал помещают в камеру, включают ее;

• - при включенном Терминале температуру в камере повышают до верхнего значения температуры рабочих условий применения в соответствии с требованиями технических условий (40 °C) и поддерживают ее с погрешностью не более ±2 °C в течение 3-х часов;

• - проводят проверку MX в соответствии с подр. 10.5 настоящей методики;

• - камеру выключают, Терминал извлекают из камеры и выдерживают в нормальных условиях в течение 3-х часов;

• - проводят проверку MX в соответствии с подр. 10.5 настоящей методики.

Все контролируемые метрологические характеристики Терминала должны находиться в пределах, установленных в MX А. 1.1 + А. 1.17.

Проверку на устойчивость к воздействию пониженной температуры, соответствующей рабочим условиям, проводят в соответствии с п.7.23 ГОСТ 22261.

При проверке выполняют следующие действия:

• - включают климатическую камеру и устанавливают в ней нормальные условия испытаний;

• - терминалы помещают в камеру, включают их;

• - при включенных терминалах значение температуры в камере понижают до нижнего значения температуры рабочих условий применения в соответствии с требованиями технических условий (минус 5 °C) и поддерживают ее с погрешностью не более ±2 °C в течение 3-х часов;

• - проводят проверку MX в соответствии с подр. 10.5 настоящей методики;

• - камеру выключают, терминалы извлекают из камеры и выдерживают в нормальных условиях в течение 3-х часов;

• - проводят проверку MX в соответствии с подр. 10.5 настоящей методики.

Все контролируемые метрологические характеристики терминалов должны находиться в пределах, установленных в MX А. 1.1 А. 1.17.

Проверку на устойчивость к воздействию повышенной влажности, соответствующей рабочим условиям, проводят в соответствии с п.7.21 ГОСТ 22261.

При проверке выполняют следующие действия:

• - терминалы помещают в климатическую камеру, в которой установлены нормальные условия испытаний, включают их;

• - температуру в камере устанавливают равной 25 °C и терминалы во включенном состоянии выдерживают в течение 2-х часов;

• - относительную влажность в камере повышают до 90 % и терминалы во включенном состоянии в этом режиме выдерживают в течение 24-х часов.

• - проводят проверку MX в соответствии с подр. 10.5 настоящей методики;

• - в камере устанавливают нормальные условия испытаний и после конечной стабилизации (не менее 8-ми часов) проверяют внешний вид и проводят заключительные проверки MX в соответствии с подр. 10.5 настоящей методики.

Все контролируемые метрологические характеристики терминалов должны находиться в пределах, установленных в MX А. 1.1 + А. 1.17.

Проверку на воздействие вибрации при транспортировании производят в соответствии с предельными условиями транспортирования по п.4.4 ГОСТ 22261.

При проверке выполняют следующие действия:

• - упаковывают терминалы в соответствии с требованиями технических условий;

• - закрепляют упакованные терминалы на платформе испытательного стенда без дополнительной амортизации в удобном для крепления положении.

• - устанавливают на стенде следующие параметры испытаний:

а) число ударов в минуту

б) максимальное ускорение, м/с²,

в) продолжительность воздействия, ч,

• - включают испытательный стенд;

• - после окончания испытаний терминалы снимают со стенда и распаковывают;

• - проводят внешний осмотр с целью выявления механических повреждений;

• - включают терминалы;

• - проводят проверку MX в соответствии с подр. 10.5 настоящей методики.

Терминал считают выдержавшим испытания по п.8.4, если после воздействия транспортной вибрации нет механических повреждений и если контролируемые метрологические характеристики находятся в пределах, установленных в MX А. 1. НА. 1.17.

Примечание - Допускается испытания изделия на устойчивость к вибрации в транспортной таре проводить путем грузовых автомобильных перевозок в закрепленном состоянии со скоростью от 20 до 40 км/час на расстояние не менее 200 км.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 11.1 На основании положительных результатов по пунктам раздела 10 выписывают свидетельство о поверке терминала, наносят поверительные клейма в соответствии с приказом Минпромторга РФ от 2 июля 2015 г. № 1815.

• 11.2 При отрицательных результатах поверки терминал признается негодным к дальнейшей эксплуатации и на него выдают извещение о непригодности с указанием причин.

  Начальник отдела СНТР

  Ведущий инженер ОСНТР



  Н.М. Лясковский

  Пурнов

(обязательное)

Метрологические характеристики терминалов

Таблица А.1 - Метрологические характеристики терминалов

Примечание - логарифмический декремент затухания определяется по формуле: <7= (1пЛ/-1пЛ„+/)/и, где А1 - амплитуда первого периода,

А_п+] - амплитуда п+1 периода.

(справочное)

Виртуальная (экранная) панель

• 1 - окна выбора адреса датчика в системе «Струна 5»;

• 2 — окно выбора датчика по его номеру; 3 - признак включения измерения имитатора;

4 — признак включения режима поверки, 5 — кнопка подачи команды теста питания;

• 6 - кнопка подачи команды теста подключения выбранного датчика;

• 7 - кнопка подачи команды теста выбранного коммутатора;

• 8 - кнопка подачи команды тестирования уровня; 9 - окно отображения уровня сигнала отклика

10 - окно отображения уровня сигнала отклика; 11 - признак включения усилителя;

12 - признак подключения земли в коммутаторе; 13 - признак включения оплетки кабеля в коммутаторе;

• 14 - кнопка включения/выключения отображения окна отладочной информации;

• 15 — кнопка измерения сопротивления прямой полярностью;

• 16 — кнопка измерения сопротивления обратной полярностью; 17 — кнопка измерения периода в стандартном режиме; 18 — кнопка измерения периода в режиме вычитания помех; 19 — кнопка измерения периода без подачи зондирующего импульса; 20 — кнопка измерения периода в режиме линейно-частотной модуляции; 21 — кнопка измерения тока; 22 — окно выбора амплитуды зондирующего импульса при измерении периода;

23 — индикатор режима работы аппаратуры; 24 — кнопка отображения окна с огибающей отклика датчика;

25 - кнопка отображения окна отклика и спектра датчика; 26 - окно отображения результатов измерения тока; 27 — кнопка выключения терминала; 28 — окно отображения результатов измерения частоты отклика;

• 29 — окно отображения результатов измерения периода отклика;

• 30 — окно отображения результатов измерения сопротивления обратной полярностью:

• 31 — окно отображения результатов измерения сопротивления прямой полярностью;

• 32 — окна отображения 4.x результатов измерения; 33 - кнопка запроса номера версии ПО терминала.

Рисунок Б.1 - Вид виртуальной (экранной) панели

(справочное)

Эквивалент нагрузки

Эквивалент нагрузки 1

Эквивалент нагрузки 2

Эквивалент нагрузки 1

(ФАНЕ.687281.002-01ЭЗ)

Эквивалент нагрузки 2 (ФАНЕ.687281.002 - 02ЭЗ)

Приложение Г

(справочное)

Зондирующий импульс

Рисунок Г.1 - Зондирующий импульс

24
