УТВЕРЖДАЮ

«ВНИЖП дм. Д.И.Менделеева»

Александров

КОМПЛЕКС МОНИТОРНЫЙ КАРДИО-РЕСПИРАТОРНОЙ СИСТЕМЫ И ГИДРАТАЦИИ ТКАНЕЙ, КОМПЬЮТЕРИЗИРОВАННЫЙ КМ-АР-01-«ДИАМАНТ»

Методика поверки

ВЮСК.941118.001 Д1 ■лд /М А о£

Генер_а.тьщ>1Й директор

1998 г.

Настоящая методика распространяется на « Комплекс мониторный кардио-респираторной системы и гидратации тканей, компьютеризированный КМ-АР-01-«ДИАМАНТ».

Методика устанавливает методы и средства первичной и периодической поверок.

Рекомендуемый межповерочный интервал - 1 год.

При проведении поверки должны выполняться операции , указанные в табл.1.

Таблица 1

При проведении поверки должны применяться следующие средства , указанные в табл.2.

Примечание.

Разрешается использовать другие испытательные средства, обеспечивающие необходимую точность измерений.

При проведении поверки должны быть соблюдены следующие требования безопасности:

• -  К работе с приборами , используемыми при поверке , допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро и радиоизмерительными приборами;

• -  Перед включением должен быть проведен внешний осмотр приборов с целью определения исправности и электрической безопасности включения их в сеть;

• -  перед включением в сеть приборов , используемых при поверке , они должны быть заземлены в соответствии с требованиями, указанными в эксплуатационной документации.

Влияющие факторы окружающей среды и источников питания должны быть в следующих пределах:

• -  Температура окружающего воздуха (20 ± 5 ) Цел;

• -  Атмосферное давление (101,3 ±4 ) кПа ( 60 ± 30 мм рт.ст.);

• -  Относительная влажность ( 60± 15 ) % при температуре воздуха (20 ±

• 5) Цел;

• -  Напряжение питания в пределах от 216 до 224 В.

• 5.1. Внешний осмотр.

При проведении внешнего осмотра проверяется:

• -  наличие комплекта прибора и эксплуатационной документации на поверяемый комплекс;

• -  отсутствие механических повреждений корпуса и соединительных жгутов, нарушающих работу комплекса или затрудняющих поверку;

• -  отсутствие признаков коррозии;

Изделия некомплектные или с механическими повреждениями к поверке не допускаются.

• 5.2. Опробование.

При опробовании проверяется наличие блока монитора с компьютером и прохождение калибровочного сигнала в программе ввода ЭКС. Опробование производится в следующем порядке :

• -  включить комплекс

• -  запустить программу ДМН-К

• -  соединить между собой наконечники жгутов кабеля ЭКГ.

• -  Установить режим “ калибровка ” провести ввод калибровочного сигнала.

При нормальной работе комплекса на экране будет наблюдаться изображение калибровочного сигнала по всем восьми каналам ЭКС.

• 5.3. Определение метрологических характеристик.

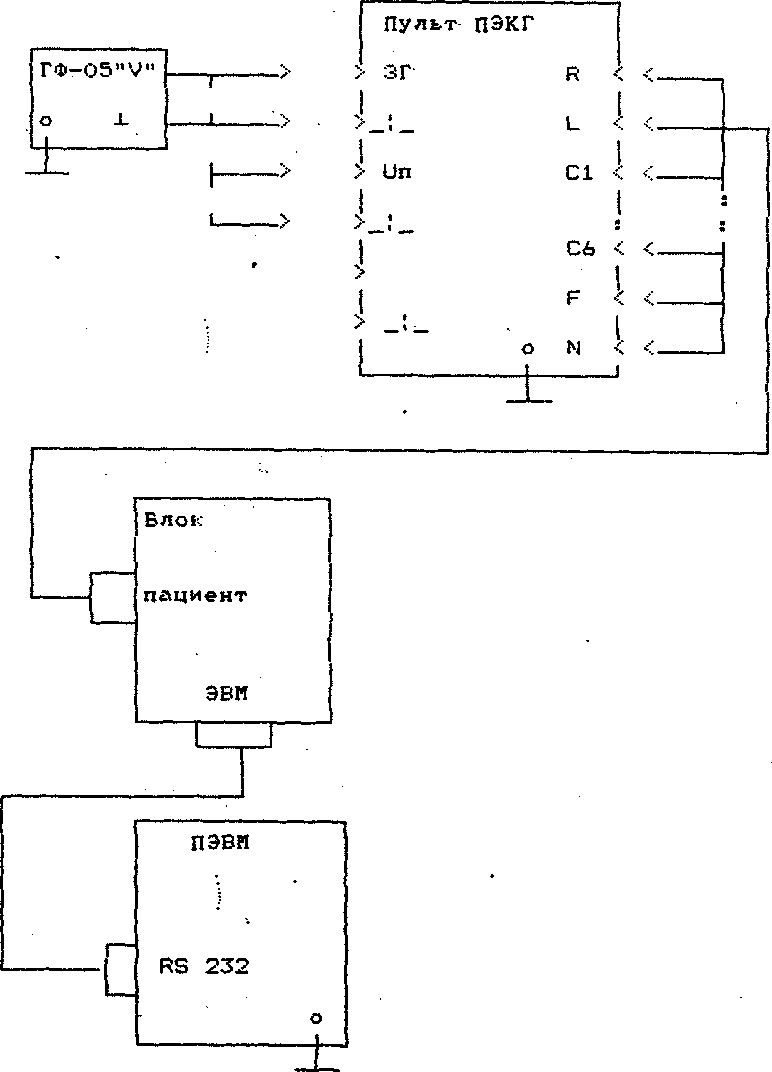

Метрологические характеристики комплекса определяются на стенде , схема которого приведена на рис.1. При определении метрологических характеристик используется программа T_MON_V3 , ВЮСК 411734.001. Вызов программы и работа с ней производятся согласно инструкции оператора на нее.

5.3.1. Параметры и характеристики ЭКС-тракта комплекса проверяются на стенде рис.1 . после подачи в течение 10 с на входы проверяемых каналов синусоидального напряжения перегрузки размахом 1В частотой 50 Гц.

При определении параметров и характеристик используется программа отображения вводимых в компьютер испытательных сигналов (ИС) T_MON_V3 ВЮСК.411734.001, если нет дополнительных указаний на запуск программы ДМН-К. Вызов программы отображения и работа с ней производятся согласно инструкции оператора на нее.

Перед началом определения каждой характеристики органы управления пульта стенда, если это не оговорено особо, устанавливаются в исходное положение:

• - все кнопки отжаты;

• - переключатель "мВ-Нпом" в положении "мВ";

• -  переключатель "мВ" в положении "1", переключатель "СМЕЩЕНИЕ"

в положении "0", тумблер "А - в положении "А".

5.3.1.1 Проверить диапазон входных напряжений для чего:

• 1) Подключить генератор ГФ-05 ко входам « ЗГ» и «1» пульта, установить на выходе пульта синусоидальное напряжение частотой 10 Гц и размахом 30 мкВ.

• 2) Нажать кнопки R max каналов R,L,C1 ... С6 пульта.

• 3) Провести ввод ИС в течение не менее 5с.

• 4) Установив необходимый размах изображения на мониторе компьютера убедиться, что форма сигналов соответствует форме сигнала на входе для всех 8 каналов.

• 5) Установить на входе пульта синусоидальное напряжение размахом 5 мВ.

• 6) Провести ввод ИС в течение не менее 10с.

• 7) Установить необходимый размах изображения на мониторе компьютера. Форма ИС не должна иметь видимых искажений.

5.3.1.2. Проверить относительную погрешность измерения напряжения для чего:

• 1) Выход ГФ-05 подсоединить к гнездам «ЗГ» и «1» пульта.

• 2) На входе пульта установить прямоугольные импульсы скважностью

2, частотой 10 Гц и размахом в соответствии с таблицей:

Таблица 3

• 3) Нажать кнопки Rmax ЭПСЭ каналов R,L,C1 ... С6, и кнопку «0» канала F.

• 4) Переключатель 300 мВ - ВКЛ. Тумблер «СМЕЩЕНИЕ 300 мВ» - «+».

• 5) Провести ввод ИС в соответствии с номером испытания по таблице в течение не менее 10 сек., вкл. “ фильтр”.

• 6) Установив на экране монитора компьютера необходимый размах изображения, провести измерение размаха сигнала в каждом из 8 -ми каналов.

• 7) Относительную погрешность измерения напряжения (5U) в процентах вычислить по формуле:

5U = (Uh3m-Uh)/Uh *100% , (1)

где U изм - размах измеренного напряжения, мВ.

где Uh - размах номинального напряжения в соответствии с таблицей 3.,мВ.

• 8) Тумблер «СМЕЩЕНИЕ 300 мВ» установить в положение - « - ».

• 9) Повторить пп 5 - 7 .

• 10) Переключатель « 300 мВ » установить в положение « ВЫКП.».

11 )Повторить пп 5 - 7.

12) Комплекс считается выдержавшим проверку, если значения рассчитанные по формуле 1 не превышают:

±15% в диапазоне от 0,1 до 0,5 мВ

± 7% в диапазоне от 0,5 до 4 мВ

• 5.3.1.3. Проверить входной импеданс, для чего:

• 1) Подсоединить выходы генератора ГФ-05 « +U » и « 1 » ко входам «ЗГ»и«1» пульта;

• 2) Установить на входе пульта прямоугольные импульсы с периодом 100 мс, скважность 2 и размахом 2 мВ.

• 3) Установить переключатели ЭПСЭ пульта в положение согласно таб

лице 4 в соответствии с номером проверки. Таблица 4

• 4) Провести ввод ИС не менее 10с.

• 5) Измерить размах ИС - U1.

• 6) Нажать кнопку Rbx. Пульта.

• 7) Провести ввод ИС не менееЮс.

• 8) Измерить размах ИС - U2.

• 9) Рассчитать величину входного импеданса проверяемого канала в соответствии с номером проверки (Табл.4) по

Zbx = R * U2 / | U1-U2 |, МОм (2)

Где R - последовательное сопротивление. R = 0,62 МОм

Примечание: При проведении проверки 9 табл.4 измерение можно проводить по любому из 8 - ми каналов.

• 10) Тумблер « СМЕЩЕНИЕ ЗООмВ » - в положение « + »;« СМЕЩЕНИЕ» - СФ; кнопка « ЗООмВ» - ВКП.

• 11) Повторить п. 3 - 9.

• 12) 3начение импеданса, рассчитанное по формуле (2) должно быть не менее 5 МОм.

• 5.3.1.4. Проверить коэффициент ослабления синфазных сигналов для чего:

• 1) Подготовить стенд к проверке, для чего установить переключатель « мв - UnoM » пульта в положение « U пом », нажать кнопки « ЭПСЭ -300 мВ » - ВКП. и ЭПСЭ-Nmax пульта, подсоединить вход генератора ГФ-05 к гнезду « 11пом» и « 1 » пульта и подать напряжение размахом 10 В.

• 2) Установить органы управления пульта в соответствии с таблицей 5.

Таблица 5.

• 3) Определить размах ИС в каждом канале (номер канала соответствует номеру испытания).

• 4) Рассчитать коэффициент ослабления синфазных сигналов для каждого канала по формуле:

Ксф =  10000 /11ис,     (3)

Где 1)ис - измеренное значение размаха испытательного сигнала в мВ.

• 5) Установить переключатель «300 мВ - ВКЛ » в положение - ВЫКЛ.

• 6) Повторить пп. 2 ... 4.

• 7) Значение рассчитанное по формуле 3 не должно быть не менее 100000.

• 5.3.1.5. Определить уровень внутренних шумов, приведенных ко входу, для чего:

• 1) отсоединить от пульта измерительные приборы, установить переключатель "мВ-ипом" пульта в положение " мВ ", тумблер "А -_1_" - в положение

• 2) нажать все кнопки "R макс." ЭПСЭ пульта;

• 3) выполнить испытание и определить размах шума в каждом канале, при этом не учитывать единичные выбросы, появляющиеся не чаще 1 раза в секунду , вкл. “ фильтр”.

Примечание:

При необходимости уменьшения сетевой наводки 50 Гц отсоединить провод заземления от кл. « 1 » пульта. После окончания проверки отсоединенный провод заземления вновь подсоединить к кл. « 1 » пульта.

• 4) комплекс считается выдержавшим проверку , если размах шума не превышает 20 мкВ.

• 5.3.1.6. Проверить постоянную времени т, для чего:

• 1) Установить на выходе пульта прямоугольные импульсы с частотой 0,02 Гц, скважностью 2 и размахом 2 мВ;

• 2) Нажать кнопку « О-F» ЭПСЭ

• 3) Провести ввод ИС в течение не менее 10 с, закончить ввод после прихода отрицательного перепада входного импульса на экране монитора , вкл. “ фильтр”.

• 4) Измерить значение (А) положительного перепада входного импульса



• 5) Вычислить значение Ат по формуле:

Ат = 0,37 А ,     (4)

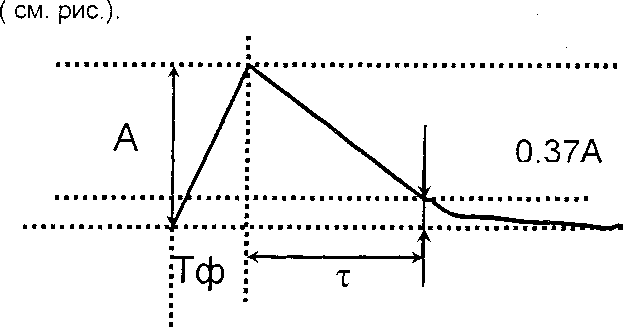

• 6) Измерить постоянную времени как разность времен между точкой ИС, лежащей в диапазоне от 0,1 с до 0,02 с до начала положительного перепада импульса до точки имеющей значение амплитуды Ат и Тф.

• 7) Пп. 4-6 повторить для каждого из 8 - ми каналов.

• 8) Комплекс считается выдержавшим проверку если т превышает значение 3.2 с.

• 5.3.1.7. Проверить неравномерность амплитудно-частотной характеристики.

• 1) Установить на выходе пульта синусоидальное напряжение частотой 10 Гц, размахом 2мВ.

• 2) Нажать кнопку « 0 » провода F .

• 3) Провести ввод ИС. Измерить и зафиксировать размах ИС в каналах

1 - 8 , фильтр выключен.

• 4) Выполнить испытание по ПЗ при частотах синусоидального сигнала на выходе пульта, на частотах 0,5; 1; 20; 30; 40; 60; 75 Гц.

• 5) Рассчитать неравномерность АЧХ на каждой частоте каждого канала в процентах в полосе частот (0.5 - 60 Гц) и (60 - 70 Гц) по формуле:

Umax - U0

5f =        U0 *100%,.  (5)

где U0 - размах изображения синусоиды на опорной частоте 10 Гц,мВ.

Umax - измеренное значение размаха ИС , максимально отличающийся от U0 в положительную или отрицательную стороны,мВ.

• 6) Комплекс считается выдержавшим проверку, если неравномерность АЧХ не превышает значений в диапазонах:

0,5 - 60 Гц -      -10 - +5%;

60 - 75 Гц -      -30 - +5%.

• 5.3.1.8. Проверить относительную погрешность измерения интервалов времени для чего:

• 1) Установить на выходе пульта прямоугольные импульсы частотой

следования 10 Гц, размахом 2 мВ.                               ■

• 2) Нажать кнопку «0» в проводе F ЭПСЭ.

• 3) Провести ввод ИС в течение не менее 10с.

• 4) На любом из каналов поочередно измерить интервал времени 1,5, и 10 периодов ИС.

Относительную погрешность измерения интервалов времени вычисляют по формуле:

Тизм - Тном

гдеТизм - измеряемый интервал времени, с.

Тном - номинальное значение интервала времени, с.

Тном = 1/ f * п

п - количество периодов сигнала , f - частота сигнала 10 Гц.

• 5) Значения рассчитанные по формуле 6 не должны превышать ± 7%.

• 5.3.1.9.Проверить постоянный ток в цепи пациента для чего:

• 1) Установить органы управления пульта в исходное положение и провести ввод испытательного сигнала.

• 2) Последовательно нажать кнопки « 10. К » каналов

R,L,С1 ,С2,СЗ,С4,С5,С6 и остановить ввод.

• 3) Провести измерение скачка напряжение в каждом канале.

• 4) Рассчитать значение тока в цепи пациента (In) по формуле:

In = A Un / 10  , мкА (7)

Где A Un - скачок напряжения в канале,мВ. Номер канала соответствует последовательности нажатия кнопок «10 К» .

• 5) Установить кнопки « ЮК » в исходное состояние.

• 6) Повторить ввод ИС во время которого нажать кнопку « ЮКЕ» ЭП-СЭ. Остановить ввод и измерить значение скачка напряжения в любом из каналов.

• 7) Рассчитать значение тока в цепи провода F по формуле (7).

• 8) Комплекс считается выдержавшим проверку , если значения , рассчитанные по формуле (7) , не превышает 0,1 мкА для всех каналов.

• 5.3.1.10. Проверить величину относительной погрешности амплитуды калибровочного сигнала, для чего:

• 1) нажать кн."0" переключателя отведений пульта;

• 2) отсоединить генератор ГФ-05 от пульта, вызвать программу ДМН-К в режиме калибровки;

• 3) выполнить калибровку каналов с помощью внутреннего калибратора

и определить размах сигнала внутреннего калибратора в каждом из 8-ми каналов;

• 4) подсоединить генератор ГФ-05 к гн. «ЗГ" и пульта и установить на выходе пульта прямоугольные импульсы частотой 10 Гц, скважностью 2

и размахом 1 мВ; отжать кн. « 0 F » «ЭПСЭ».

• 6) Загрузив программу отображения ИС ВЮСК 411734.001 провести ввод ИС в течение не менее Юс.

• 7) Провести измерение размаха ИС.

• 8) рассчитать величину относительной погрешности амплитуды калибровочного сигнала в каждом канале по формуле

6Uk = [(Ukc - Uhc)/Uhc]*100% , (8)

где 6Uk - относительная погрешность амплитуды калибровочного сигнала, %,

Unc - размах ИС, мВ,

Ukc - размах сигнала внутреннего калибратора, мВ.

• 9) Значения рассчитанные по формуле (8) не должны превышать ± 5%.

5.3.1.11 .Проверка подавления сигналов частотой 50 Гц режекторным фильтром.

• 1) На входе пульта установить синусоидальное напряжение 50 Гц, размахом 2 мВ, нажать кнопку “0F” ЭПСЭ.

• 2) Провести ввод ИС в течение времени не менее 10 с и измерить размах ИС с выключенным режекторным фильтром (UcO).

• 3) Включить режекторный фильтр, провести ввод и измерить размах ИС (Uc1).

• 4) Рассчитать коэффициент подавления сигналов частотой 50 Гц по формуле:

Кп = 20 lg ( UcO / Uc1 ) , (9)

• 5) Комплекс считается выдержавшим проверку , если значение , рассчитанное по формуле (9) для каждого канала будут не менее 20 дБ.

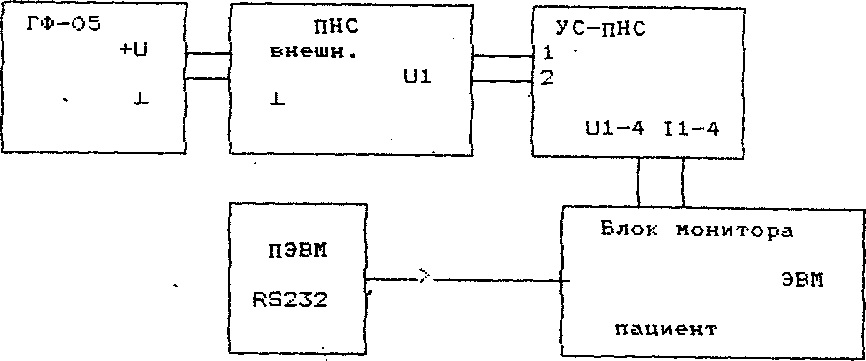

• 5.3.2.1. Параметры и характеристики ДУК-тракта проверить на стенде рис.1.

Блок монитора соединен с ПЭКГ кабелем ДУК по следующей схеме:

Желтый - гнездо L

Красный - гнездо R

Зеленый - гнездо F

Черный - гнездо N

• 5.3.2.2. Проверить диапазон входных напряжений каналов ДУК.

• 1) Нажать кнопку «0» ЭПСЭ в проводе F пульта.

• 2) Установить на выходе пульта синусоидальное напряжение частотой

3 Гц размахом 1.0 мВ.

• 3) Провести ввод ИС в течение не менее 20 с.

• 4) Установить необходимый масштаб изображения, убедиться, что форма ИС соответствует форме входного по обоим ДУК каналам.

• 5) Установить на выходе пульта синусоидальное напряжение частотой 3 Гц размахом 5 мВ и провести ввод ИС в течение не менее 20 с.

• 6) Установив необходимый масштаб, убедиться, что форма сигнала не имеет видимых искажений.

• 5.3.2.3. Проверить относительную погрешность измерения напряжения для чего:

• 1) Нажать кнопку «0» канала F ЭПСЭ.

• 2) Установить на выходе пульта синусоидальное напряжение размахом

2 мВ, частотой следования 3 Гц.

• 3) Провести ввод ИС в течение не менее 20с.

• 4) Установив необходимый масштаб экрана монитора провести измерение размаха ИС в каждом из ДУК.

• 5) Рассчитать для каждого канала ДУК погрешность измерения напряжения (бидук) по формуле:

бидук = (Эизм - Unc) / Эйс *100% ,(10)

где иизм - размах измеренного напряжения, мВ.

Uno - размах номинального напряжения, мВ.

• 6) Повторить п.2-5 для ИС сигнала размахом 0,1 и 4 мВ.

• 7) Значения рассчитанные по формуле 10 не должны превышать ± 20%.

• 5.3.2.4. Проверить уровень внутренних шумов , приведенных ко входу для ДУК, для чего:

• 1) Отсоединить от пульта измеряемые приборы , установить переключатель «мВ - ином» пульта в положение «мВ», тумблер «А -1» - в положение «1», нажать все кнопки Rmax ЭПСЭ пульта.

• 2) Провести ввод ИС не менее 5 с и измерить размах шума в каждом канале , при этом не учитывать единичные выбросы , появляющиеся не чаще 1 раза в секунду ;

Примечание:

При необходимости уменьшения сетевой наводки 50 Гц отсоединить провод заземления от кл. «1» пульта. После окончания проверки отсоединенный провод заземления вновь подсоединить к кл. «±» пульта.

• 3) Комплекс считается выдержавшим проверку, если уровень шума не превышает значения ЗОмкВ.

• 5.3.2.5. Проверить спад АЧХ на частотах 1 и 10 Гц ДУК для чего:

• 1) Нажать кнопку «0» провода F ЭПСЭ.

• 2) На выходе пульта установить синусоидальное напряжение размахом 2 мВ, частотой 3 Гц .

• 3) Провести ввод ИС в течении не менее 5 с.

• 4) Измерить и зафиксировать для дальнейших расчетов размах амплитуды ИС (Unc).

• 5) Установить на входе пульта синусоидальное напряжение частотой 1 Гц , размахом 2 мВ.

• 6) Повторить пп. 3, 4.

• 7) Установить на входе пульта синусоидальное напряжение частотой

20 Гц, размахом 2 мВ.

• 8) Повторить пп. 3,4.

• 9) Рассчитать спад АЧХ на частотах 1 и 10 Гц по формуле:

Цисх - Цисб

5Fg = иисб *100%, (11)

где 5Fg    -    спад АЧХ на частоте 1 или 10 Гц., %.

Сисб     -   измеренное значение напряжения на частоте ЗГц,мВ.

Uncx      - измеренное значение напряжения на частоте 1 или 10

Гц,мВ.

• 10) Спад АЧХ на частотах 1 и 10 Гц относительно частоты 3 Гц - не более 30% в каждом канале.

• 5.3.2.6. Проверить постоянный ток в цепи каждого входа ДУК для чего:

• 1) Установить органы управления пульта в исходное положение и провести ввод испытательного сигнала «ЮК».

• 2) Последовательно нажать кнопки каналов R и L и остановить ввод.

• 3) Провести измерение скачка напряжения в каждом ДУК.

• 4) Рассчитать значение тока в цепи входа ДУК по формуле:

A Un

In =      10     , мкА (12)

Где A Un - скачок напряжения в канале ДУК,мВ.

Номер канала соответствует последовательности нажатия кнопок « ЮК»

ЭПСЭ.

• 5) Значения рассчитанные по формуле 12 не должны превышать 0,1 мкА для всех каналов.

• 5.3.2.7.Проверить входной импеданс каналов ДУК тракта для чего:

• 1) Установить на входе пульта прямоугольные импульсы с частотой 5 Гц, скважностью 2.

• 2) Нажать кнопку “0F” ЭПСЭ.

• 3) Провести ввод ИС в течение не менее 20 с .

• 4) Измерить размах ИС (U1) в каналах 1 и 2 ДУК тракта.

• 5) Нажать кнопки Rbx пульта , провести ввод ИС измерить размах сигнала (U2) в каждом канале ДУК.

• 6) Рассчитать входной импеданс Zbx каналов ДУК по формуле :

Zbx = Rbh * U2 / (U1-U2) , МОм ( 13)

где Rbh последовательное сопротивление Rbh = 0,62 МОм.

• 7) Кнопки Rbx, “OF” ЭПСЭ вернуть в исходное положение.

• 8) Нажать кн. “0R” ЭПСЭ , провести ввод и измерить размах ИС в первом канале (U1).

• 9) Нажать кн. “Rbx” пульта , провести ввод и измерить размах ИС в первом канале (U2).

• 10) По формуле (13) рассчитать входной импеданс каналов ДУК по входу F.

• 11) Комплекс считается выдержавшим проверку , если значение Zbx не меньше 0,1 МОм.

б.З.З.Параметры и характеристики РГ - тракта проверяются на стенде рис.2.

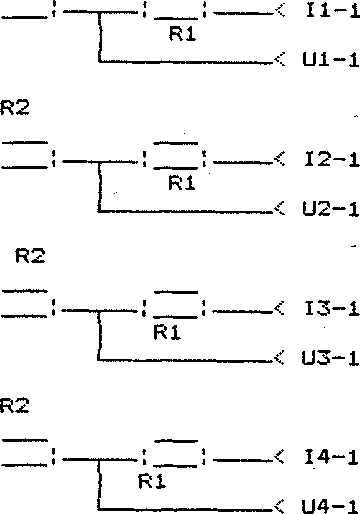

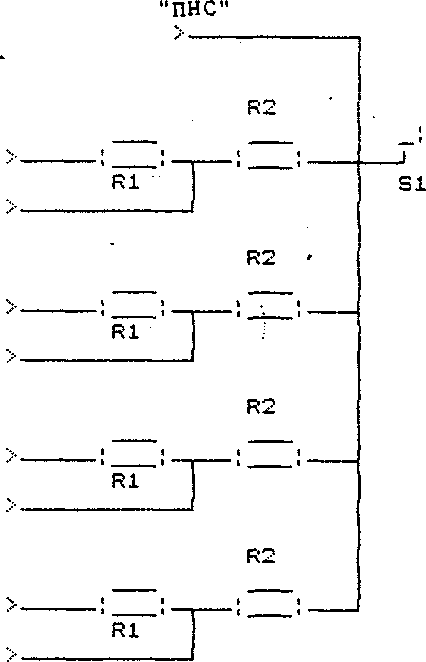

Схема устройства согласования УС-ПНС для подключения входов блока монитора к преобразователю ПНС-ГФ приведена на рис. 3.

При определении параметров и характеристик используется программа отображения ИС ВЮСК.411734.001

5.3.3.1 .Проверить частоту и эффективное значение зондирующего тока, для чего:

• 1) собрать стенд по схеме рис.2 приложение В, подсоединить выходы ПНС-ГФ ко входам "ПНС" УС-ПНС, установить на выходе ПНС-ГФ значение базового сопротивления 50 Ом, генератор ГФ-05 отключен.

• 2) подсоединить к блоку монитора кабель ИРГТ, наконечники кабеля для подключения РГ-электродов соединить со входами УС-ПНС согласно табл.6;

Таблица 6

• 3) подсоединить осциллограф ко входам "ПНС" УС-ПНС, запустить программу отображения ИС ВЮСК.411734.001 и измерить осциллографом частоту зондирующего тока и напряжение, создаваемое током на сопротивлении ПНС-ГФ: частота зондирующего тока должна быть в; пределах 26-30 кГц, размах напряжения - не более 300 мВ;

• 4) подсоединить наконечники кабеля ИРГТ ко входам УС-ПНС следующим образом: Rl,LI - ко входу "И", RU, LU - ко входу "U1", Fl, NI - ко входу "I2", FU, NU - ко входу "U2";

• 5) установить частоту зондирующего тока 230 кГц, измерить осциллографом частоту и размах напряжения, создаваемого током на сопротивлении ПНС-ГФ: частота должна быть в пределах 215-245 кГц, размах напряжения - не более 300 мВ;

• 6) подсоединить к блоку монитора кабель РВГ, наконечники кабеля подсоединить ко входам УС-ПНС в соответствии с маркировкой наконечников и входов УС-ПНС, переключатель S1 УС-ПНС - в положении "Выкп";

• 7) установить - частоту зондирующего тока 28 кГц;

• 8) подсоединяя поочередно осциллограф между входом 1 "ПНС" и входами "U1-1", "U1-2", "U3-1", "U4-1", измерять частоту зондирующего тока и размах напряжения, создаваемого током на сопротивлениях R2 УС-ПНС: при всех измерениях частота зондирующего тока должна быть в пределах 26-30 кГц, размах напряжения - не более 150 мВ;

• 9) подсоединить к блоку монитора кабель РЗГ, наконечники кабеля подсоединить ко входам УС-ПНС согласно табл.7:

Таблица 7

• 10) подсоединяя поочередно осциллограф ко входам "U1-1"-"U1-2", "U1-2"-"U2-2", "U3-1 "-"U3-2", "U4-1"-"U3-2", измерять частоту зондирующего тока и размах напряжения, создаваемого током на сопротивлениях УС-ПНС: при всех измерениях частота зондирующего тока должна быть в пределах 110-120 кГц, размах напряжения - не более 150 мВ;

• 11) отсоединить осциллограф от УС-ПНС.

5.3.3.2.Проверить диапазон преобразуемой переменной составляющей импеданса и относительную погрешность измерения переменной составляющей импеданса для чего:

Собрать стенд по схеме рис.2 приложение В.

• 1) подсоединить к блоку монитора кабель ИРГТ, установить частоту зондирующего тока на блоке монитора 28 кГц, наконечники кабеля подсоединить ко входам УС-ПНС согласно табл.6;

• 2) установить на выходе ПНС-ГФ значение базового сопротивления Ro=150 Ом, частоту переменной составляющей на выходе генератора -3 Гц;

• 3) устанавливая размах переменной составляющей на выходе ПНС-ГФ согласно табл.8 и определить размах ИС на экране дисплея номинальном размахе переменной составляющей напряжения.

• 4) определить величину относительной погрешности измерения переменной составляющей импеданса бгб формуле:

бгб=(гизм - гп) / гп*100%, (14)

гизм - измеренное значение размаха ИС, Ом,

гп - номинальное значение размаха переменной составляющей ИС согласно номеру испытания в табл.8.

Таблица 8

• 6) подсоединить к блоку монитора кабель РВГ;

• 7) подсоединить наконечники кабеля ко входам УС-ПНС согласно табл.9, выполнить испытание 1, определяя размах ИС на экране при всех значениях переменной составляющей и номинальных значениях переменной составляющей, указанных в табл.8.

Таблица 9

Примечание:

В каждом испытании не указанные в таблице наконечники кабеля РВГ объединяются на одном из свободных входов УС-ПНС.

• 8) повторить п.4;

• 9) выполнить аналогичным образом испытания 2-4 табл.9,

• 10) подсоединить к блоку монитора кабель РЭГ, установить частоту зондирующего тока 115 кГц;

• 11) подсоединить наконечники кабеля РЭГ ко входам УС-ПНС согласно табл. 10 для испытания 1;

Таблица 10

Примечание:

В каждом испытании не указанные в таблице наконечники кабеля РЭГ объединяются на одном из свободных входов УС-ПНС.

• 13) Повторить пп. 2 - 4 при всех значениях гп, указанных в табл.8,

• 14) выполнить аналогичным образом испытания 2-4 табл. 10.

• 15) Комплекс считается выдержавшим проверку, если значение рассчитанное по формуле (14) не превышает значений:

±20% в диапазоне от 0,05 до 0,1 Ом

± 10% в диапазоне от 0,1 до 1 Ом.

• 5.3.3.3. Проверить верхнюю и нижнюю граничные частоты каналов РГ-тракта, для чего:

• 1) вызвать программу отображения ВЮСК.411734.001, подсоединить к блоку монитора кабель РВГ, установить частоту зондирующего тока на блоке монитора 28 кГц;

• 2) установить на выходе ПНС-ГФ величину базового сопротивления Ro=50 Ом, размах переменной составляющей гп=0.5 Ом, форма сигнала синусоидальная;

• 3) подсоединяя наконечники кабеля РВГ к УС-ПНС согласно табл.9, выполнить в каждом из испытаний табл.9 съем ИС, устанавливая частоту ИС на выходе ПНС-ГФ 3; 0.3; 20 Гц;

• 4) при каждой частоте ИС определять размах ИС на экране в соответствующем номеру испытания канале и определять величину спада АЧХ по формуле

6F =[(гис - гЗ) / гЗ] *100%, (15)

где 5F - величина спада АЧХ, %,

гис - измеренное значение размаха ИС при частотах 0,3 и 20 Гц, Ом.

гЗ - значение размаха ИС на частоте ИС 3 Гц, Ом.

Требования к граничным частотам полосы пропускания канала считаются выполненными, если спад АЧХ при частотах ИС 0.3 Гц и 20 Гц относительно частоты 3 Гц - не более 30% в каждом канале .

• 5.3.3.4. Проверить уровень шума, приведенного ко входу РГ-тракта, для чего:

• 1) Соединить блок монитора с УС-ПНС кабелем РВГ (табл.9) , переключатель S1 УС-ПНС - в положение ВЫКЛ.

• 2) Установить на ПНС базовое сопротивление - 50 Ом.

• 3) Установить СМЕЩЕНИЕ выходе стенда размах переменной составляющей 0,05 Ом частотой 3 Гц , форма сигнала - синусоидальная.

• 1) Провести ввод ИС в течение не менее 20 с и измерить размах ИС -U0 в каждом из четырех каналов.

• 2) Отключить выход ПНС от УС-ПНС и включить переключатель S1.

• 3) Измерить размах шума в каждом канале не учитывая единичные выбросы, появляющиеся не чаще 1 раза в секунду (UuliO).

• 4) Рассчитать уровень шумов , приведенных ко входу для каждого канала по формуле :

иш = 0,1 * UluO/UO , Ом (16)

• 8) Значение, рассчитанное по формуле (16) не должно превышать 0.005 Ом.

• 5.3.3.5. Проверить относительную погрешность измерения базового сопротивления, для чего:

• 1) Установить частоту зондирующего тока (ЗТ) равной 28 кГц, запустив программу T_MON_V3. ВЮСК.411734.001.

• 2) Соединить блок монитора УС ПНС кабелем РВГ согласно маркировке.

• 3) Установить согласно маркировке , переключатель S1 УС-ПНС в положение «вкл.», что соответствует значению базового сопротивления 50 Ом. .

• 4) На мониторе измерить значение базового сопротивления для каждого канала.

• 5) Рассчитать относительную погрешность измерения базового сопротивления по формуле:

Ибизм - R6h

6R6 =      R6h * 100% , (17)

Где R6 изм - измерение значения базового сопротивления , Ом.

R6h установленное значение базового сопротивления на входе монитора , Ом.

• 6) Установить переключатель S1 УС-ПНС в положение « выкл. ».

• 7) Установить значение базового сопротивления на ПНС - ГФ - 100; 200; 500 Ом , что соответствует значению базового сопротивления на входе монитора -150; 250 и 550 Ом соответственно.

• 8) Повторить испытания п.4,5.

• 9) Соединить блок монитора с УС-ПНС кабелем РЭГ и установить частоту ЗТ 115 кГц.

• 10) Повторить пп. 3-8.

• 11) Соединить блок монитора с УС-ПНС кабелем ИРГТ и установить частоту ЗТ 230 кГц.

• 12) Повторить пп. 3 -8 для первого канала блока и значений базового сопротивления 50 ; 150 ; 250 Ом.

• 13) Комплекс считается выдержавшим проверку , если значения , рассчитанные по формуле (17), не превышают значений :

± 10 % на частотах ЗТ 28 и 115 кГц;

±20 % на частоте ЗТ 230 кГц.

• 5.3.3.6. Проверить относительное отклонение погрешности измерения переменной составляющей импеданса между каналами для чего:

• 1) Соединить блок монитора с УС-ПНС кабелем РВГ , соединив наконечники кабеля, согласно табл.9 , установить переключатель S1 в положение «выкл».

• 2) Установить частоту ЗТ - 28 кГц.

• 3) Установить на выходе ПНС R6 - 50 Ом, размах переменной составляющей - 0.5 Ом , частотой 3 Гц, форма сигнала - синусоидальная.

• 4) Провести ввод ИС в течение не менее 20 с и измерить размах ИС в каждом из каналов и рассчитать относительное отклонение погрешности измерения переменной составляющей импеданса между каналами (5К) по формуле:

5К = (г max- г min) / г ном * 100% (18)

Где г max - максимальное значение размаха ИС в i канале , Ом.

г min - минимальное значение размаха ИС в i канале , Ом. гном - номинальное значение размаха ИС, гном = 0,5 Ом.

• 5) комплекс считается выдержавшим проверку, если значение , рассчитанное по формуле (18), не превышает 10%.

• 5.3.3.7. Проверить коэффициент взаимовлияния каналов РГ тракта.

• 1) Соединить блок монитора с УС-ПНС кабелем РВГ, соединив наконечники кабеля , согласно табл.9 , переключатель S1 УС-ПНС в положение «выкл».

• 2) Установить частоту ЗТ - 28 кГц.

• 3) Установить на выходе ПНС R6 - 50 Ом, размах переменной составляющей -1 Ом, форма сигнала - синусоидальная , частота 3 Гц.

• 4) Наконечники кабеля 111.1,11.1 соединить с входом U2.2,12.2 соответственно.

• 5) Провести ввод ИС и измерить размах ИС в 1 канале РГ тракта (R1).

• 6) Рассчитать коэффициент взаимовлияния РГ тракта Wp по формуле :

Wp = (R1/R0)*100% ,(19)

Где R1 - измеренное значение размаха ИС в 1 канале, Ом.

R0 - установленное значения размаха сигнала в каналах 3 и 4; R0 = 1 Ом.

• 7) Комплекс считается выдержавшим проверку если значение Wp не превышает 5%.

• 8) Наконечники кабеля вернуть в исходное состояние по п.1.

• 9) Наконечники кабеля 112.1,12.1 подключить к выходам U3.2, I3.2 УС-ПНС, соответственно.

• 10) Провести ввод ИС и измерить размах ИС во 2 канале.

• 11) Повторить п.6,7,8.

• 12) Наконечники кабеля U3.1,13.1 подключить к выходам U4.2,14-2 УС-ПНС, соответственно.

• 13) Провести ввод ИС и измерить размах ИС в 3 канале.

• 14) Повторить п.6,7,8.

• 15) Наконечники кабеля 114.1,14.1 подключить к выходам 111.2,11.2, соответственно.

• 16) Провести ввод ИС и измерить размах ИС в 4 канале РГ тракта.

• 17) Повторить п.6,7,8.

• 18) комплекс считается выдержавшим проверку , если коэффициент взаимовлияния между каналами не превышает 5%.

• 5.3.3.8. Проверить относительную погрешность измерения интервалов времени РГ-тракта для чего:

• 1) Собрать стенд по схеме рис.2 приложение В, подсоединить к блоку монитора кабель ИРГТ , установить частоту зондирующего тока 28 кГц, наконечники кабеля подсоединить ко входам УС-ПНС согласно табл.6, переключатель S1 УС-ПНС - в положение «выкл.».

• 2) Установить на выходе ПНС-ГФ значение базового сопротивления 50 Ом, размах переменной составляющей - 0,2 Ом, меандр, частотой 10 Гц.

• 3) Провести ввод ИС в течение не менее 20 с.

• 4) На любом из каналов поочередно измерить интервал времени 1 , 5 и 10 периодов ИС.

Относительную погрешность измерения интервалов времени вычисляют по формуле (6).

• 5) Значение рассчитанное по формуле (6) не должно превышать 7 %.

• 5.3.4. Проверка параметров и характеристик СПГ-тракта производится на стенде рис.4. При этом используется программа T_MON_V3\P4_0413, ВЮСК 411734.001.

• 5.3.4.1. Диапазон измеряемой объемной скорости воздуха, погрешности измерения объемной скорости и время установления рабочего режима проверяются в следующем порядке:

• 1) Подготовить комплекс к работе согласно ВЮСК 941118.001 ТО;

• 2) установить режим “ Установка 0 ” и провести установку нуля комплекса;

• 3) установить режим “ Калибровка шприцем ” и с помощью устройства нагнетания воздуха ( калибратора ) произвести калибровку комплекса;

• 4) Установить комплекс на стенд таким образом , чтобы воздух проходил через трубку дыхательную ВЮСК.306569.000 в направлении выдоха;

• 5) Включить вентилятор стенда и установить по шкале измерительного прибора стенда показание , соответствующее величине объемной скорости воздуха 0,1 л/с;

• 6) Установить режим “ Исследование ” и считать с экрана дисплея величину объемной скорости воздуха , измеренной комплексом (Vok);

• 7) Повторить пп. 5.2.4.1 (6),(7) при установке по шкале измерительного прибора стенда величины, соответствующей объемным скоростям воздуха 0,5 ; 1,5; 2,0; 10; 15,0 л/с;

• 8) переключить направление прохождения воздуха через трубку дыхательную ВЮСК.306569.000;

• 9) повторить действия по пп 5.2.4.1 (2-7);

• 10) определить погрешности измерения объемных скоростей воздуха в диапазонах от ±0.1 до +-1.5 л/с и от +-1.5 до +-15.0 л/с по формулам:

AV1 = VoKi - Voi, л/с (20)

5V2 = [(Vokj - Voj)/Voj]*100%, (21)

где Д\/1,5V2 - абсолютная и относительная погрешности измерения объемной скорости соответственно,

VoKi -объемная скорость воздуха, измеренная комплексом в диапазоне от ± 0.1 до +-1.5 л/с,

Vokj - объемная скорость воздуха, измеренная комплексом в диапазоне ± 1.5 до 15.0 л/с,

Voi - объемная скорость воздуха, измеренная стендом в диапазоне от ± 0.1 до+-1.5л/с,

Voj - объемная скорость воздуха, измеренная стендом в диапазоне от

1.5 до 15.0 л/с.

Требования к величине погрешности измерения объемной скорости считаются выполненными, если рассчитанные по формулам величины не выйдут за пределы +- 0.05 л/с и +-3% соответственно.

• 5.3.4.2. Величина рабочего объема устройства нагнетания воздуха (калибратора) проверяется следующим образом:

• 1) установить устройство вертикально таким образом, чтобы выходной патрубок находился наверху, и перевести поршень в крайнее верхнее положение;

• 2) залить дистиллированную воду ГОСТ 6709 в выходной патрубок так, чтобы он был полностью заполнен, но вода не переливалась через край;

• 1) заполнить мерный цилиндр емкостью 1.0 л дистиллированной водой

• 2) отвести поршень в крайнее левое положение и залить воду из мерного цилиндра через входной патрубок внутрь устройства нагнетания воздуха. При этом, если уровень воды в выходном патрубке находится на уровне краев и не переливается, то объем устройства для нагнетания воздуха равен 1.0 л. Если уровень воды в выходном патрубке не доходит до краев патрубка, то отмерить мерной пипеткой недостающую часть воды и измерить данный объем.

Если уровень воды достиг краев , то измерить оставшийся объем в мерном цилиндре .

Требования к величине объема устройства нагнетания считается выполненными , если объем устройства соответствует 1 ± 0,15 л.

• 5.3.4.3. Сопротивление трубки дыхательной воздушному потоку, имеющему скорость 12.0 л/с, проверяется в следующем порядке:

• 1) выполнить операции п.5.2.4.1 (4);

• 2) включить вентилятор стенда и установить по шкале измерительного прибора стенда показание, соответствующее величине объемной скорости от 10.0 до 12.0 л/с - ( Vok);

• 3) подключить измерительный прибор стенда на входе и выходе трубки дыхательной и измерить разность давлений АР;

• 4) определить величину сопротивления трубки дыхательной воздушному потоку S по формуле:

-1

S=AP/Vok, Па*с*л (22)

АР - измеренная разность давлений на входе и выходе трубки; Па.

Vok - установленная скорость воздушного потока, измеренная комплексом, с/л.

Требования к величине сопротивления считаются выполненными, если

-1 рассчитанное значение не превышает 50 Па *с* л.

• 5.3.4.4. Изменение измеренной величины объемной скорости воздуха при замене диафрагмы определяется в следующем порядке:

• 1) выполнить операции пп.5.2.4.1(2-6) для значения объемной скорости 0,1 л/с, измерить объемную скорость воздуха Vol;

• 2) заменить диафрагму в трубке дыхательной и повторить п.5.2.4.1(2-6), измерить объемную скорость воздуха Vo2 ;

• 3) определить разность измеренных величин объемной скорости воздуха

A Vn3 по формуле

AVh3 = Vol - Vo2, л/с (23)

Где Vol и Vo2 - измеренные значения объемной скорости до и после замены диафрагмы, л/с.

• 4) Разность измеренных величин объемной скорости не должна превышать ± 0.02 л/с;

• 5) выполнить операции пп.5.2.4.1 (2-6), устанавливая по шкале измерительного прибора стенда величину, соответствующую объемной скорости воздуха 1.5 л/с , измерить объемную скорость воздуха Vo3 .

• 6) заменить диафрагму в трубке дыхательной , повторить пп.5.2.4.1 (2-6) и измерить объемную скорость воздуха Vo4.

• 7) Определить относительное изменение измеренной величины объемной скорости воздуха б\/из по формуле

5VH3 = [(Vo4 - Vo3 ) / Vo3]*100%, (24)

Где Vo4 и Vo3 - измеренные значения объемной скорости до и после замены диафрагмы, л/с.

• 8) Относительное изменение величин объемной скорости не должно превышать ±1%;

• 5.3.4.5.Проверка погрешности измерения калибровочного объема.

• 1) Подключить калибратор к трубке дыхательной.

• 2) Установить на мониторе компьютера режим “ Контроль объемов”.

• 3) Установить на мониторе компьютера время исследования 5 сек.

• 4) Вывести шток калибратора на всю длину.

• 5) Запустить режим измерения и вдавить шток в калибратор.

• 6) Измерить величину калибровочного объема.

• 7) Измеренное значение калибровочного объема должен быть (1 ± 0.05) л.

Результаты поверки оформляются в соответствии с ПР 50.2.006.

При положительных результатах поверки оформляется свидетельство о поверке и делается отметка в формуляре с нанесением оттиска пове-рительного клейма.

В случае признания комплекса непригодным к применению оттиск пове-рительного клейма и свидетельство аннулируются и делается соответствующая запись в формуляре или выдается извещение о непригодности.

Рис.1. Стенд для проверки параметров ЭКГ—тракта.

Рис.2. Стенд для проверки параметров РГ-тракта.

11-2

13-2

113—2

14-2

112—2

Ul-2

1,5,7- трубы;

2-вентилятор;

• 3 - расходомерное сопло;

• 4 - дифференциальный манометр,

6-дыхательная трубка.

Рисунок 4 Стенд аэродинамическийрасходамерный САР-0,1 /18
