Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП«ВНШ1МС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

метрологии

9

Н.В. Иванникова

2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕ     СПЕЧЕНИЯ

ЕДИНСТВА ИЗМЕРЕНИЙ

ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА АКИП СЕРИЙ 1143,1144, 1145, 1146, 1148, 1149,1150, 1151,1152

МЕТОДИКА ПОВЕРКИ

МП 206.1-024-2016

4

г. Москва 2016

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1 148, 1 149. 1150, 1 151. 1 152, изготавливаемых фирмой «1ТЕСН ELECTRONIC Со., Ltd», Китай.

Источники питания постоянного тока АКИП серий 1143, 1144, 1145, 1146, 1148. 1149. 1150, 1151, 1152 (далее - приборы) предназначены для воспроизведения напряжения и силы постоянного тока.

Межповерочный интервал 2 года.

Периодическая поверка источников питания в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца источников, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1    При поверке выполняются операции, указанные в таблице 1.

  • 1.2   При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

7.2

Да

Да

2. Проверка сопротивления изоляции

7.3

Да

Да

3. Проверка электрической прочности изоляции

7.4

Да

Нет

4. Опробование

7.5

Да

Да

5. Идентификация прибора

7.6

Да

Да

6. Определение пределов допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока

7.7

Да

Да

7. Определение нестабильности выходного напряжения при изменении напряжения питания на ±10 % от номинального значения

7.8

Да

Да

8. Определение нестабильности выходного напряжения при изменении тока нагрузки

7.9

Да

Да

9. Определение уровня пульсаций выходного напряжения

7.10

Да

Да

10.   Определение пределов допускаемой

основной      абсолютной      погрешности

воспроизведения силы постоянного тока

7.11

Да

Да

11. Определение нестабильности выходного тока при изменении напряжения питания на ±10 % от номинального значения

7.12

Да

Да

12. Определение нестабильности выходного тока при изменении напряжения на нагрузке

7.13

Да

Да

13. Определение уровня пульсаций выходного тока

7.14

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1   При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

  • 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Тип средства поверки

7.2; 7.5; 7.6

Визуально

7.3

Мегаомметр М4100/3. Выходное напряжение 500 В. Диапазон измерений сопротивления изоляции от 0 до 100 МОм. Кл. т. 1,0.

Секундомер СОСпр-1-2. Диапазон измерений от 0 до 60 мин. Абсолютная погрешность ±0,1 с.

7.4

Универсальная пробойная установка УПУ-10. Диапазон выходных напряжений от 0 до 10 кВ. Относительная погрешность установки выходного напряжения ±4 %.

Секундомер СОСпр-1-2. Диапазон измерений от 0 до 60 мин. Абсолютная погрешность ±0,1 с.

7.7

Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности ±(0,0035-10 -иизм.±5 е.м.р.).

7.8

Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности ±(0,0035- 10’2-иизм.+5 е.м.р.).

Нагрузка электронная нагрузка электронная АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника).

Вольтметр Э545. Пределы измерений напряжения переменного тока от 75 до 600 В. Кл. т. 0,5.

Автотрансформатор РН0250-10. Ток на выходе не менее 14 А.

7.9

Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности ±(0,0035- 10’2-иизм.+5 е.м.р.).

Шунт токовый АКИП-7501. Номинальные токи 20 мА; 0.2 А; 2 А; 20 А; 200 А. Вид тока: постоянный и переменный с частотой от 50 до 400 Гц. Номинальное сопротивление 10 Ом; 1 Ом; 0,1 Ом; 0,01 Ом: 0,001 Ом. Пределы допускаемой относительной погрешности шунта по сопротивлению на постоянном токе ±0,01 % для токов 20 мА - 20 А, ±0,02 % для тока 200 А. Пределы допускаемой относительной погрешности шунта по сопротивлению на переменном токе ±0,1 %. Катушка электрического сопротивления Р310. Номинальное значение сопротивления 0,001 Ом. Максимальный рабочий ток 55 А. Кл. т. 0,02.

Шунты измерительные стационарные 75 ШИСВ.1. Номинальные токи от 100 до 1000 А. Кл. т. 0,2.

Нагрузка электронная нагрузка электронная АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника).

Номер пункта методики поверки

Тип средства поверки

7.10

Осциллограф цифровой запоминающий WaveRunner 62Xi-A. Пределы допускаемой основной относительной погрешности измерения амплитуды ±3 %.

Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности ±(0,0035-10 -иизм.±5 е.м.р.). Пробник-делитель до 1000 В.

7.11, 7.12, 7.13, 7.14

Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности ±(0,0035-10'"-иизм.±5 е.м.р.).

Микровольтметр ВЗ-57. Пределы измерений от 0,03 мВ до 300 В. Диапазон рабочих частот от 5 Гц до 5 МГц. Пределы допускаемой основной относительной погрешности от ± 1 до ± 4 %.

Шунт токовый АКИП-7501. Номинальные токи 20 мА; 0,2 А; 2 А; 20 А; 200 А. Вид тока: постоянный и переменный с частотой от 50 до 400 Гц. Номинальное сопротивление 10 Ом; 1 Ом; 0,1 Ом; 0,01 Ом: 0,001 Ом. Пределы допускаемой относительной погрешности шунта по сопротивлению на постоянном токе ±0,01 % для токов 20 мА - 20 А, ±0,02 % для тока 200 А. Пределы допускаемой относительной погрешности шунта по сопротивлению на переменном токе ±0,1 %. Катушка электрического сопротивления Р310. Номинальное значение сопротивления 0,001 Ом. Максимальный рабочий ток 55 А. Кл. т. 0,02.

Шунты измерительные стационарные 75 ШИСВ.1. Номинальные токи от 100 до 1000 А. Кл. т. 0,2.

Нагрузка электронная нагрузка электронная АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350. АКИГ1-1360 (в зависимости от мощности поверяемого источника).

Вольтметр Э545. Пределы измерений напряжения переменного тока от 75 до 600 В. Кл. т. 0,5.

Автотрансформатор РНО250-Ю. Ток на выходе не менее 14 А.

Примечание: иизм. - измеренное значение напряжения.

Таблица 3 - Вспомогательные средства поверки

Измеряемая

величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C

± 1 °C

Термометр   ртутный   стеклянный

лабораторный ТЛ-4

Давление

от 80 до 106 кПа

± 200 Па

Барометр-анероид метеорологический

БАММ-1

Влажность

от 10 до 100 %

± 1 %

Психрометр аспирационный М-34-М

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • •   температура окружающего воздуха (23 ± 5) °C;

  • •    относительная влажность от 30 до 80 %;

  • •    атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

  • •   напряжение питания - в зависимости от модификации;

  • •    частота питающего напряжения (50,0 ± 0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • 1. Проверены документы, подтверждающие электрическую безопасность.

  • 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерения, перечисленные в таблицах 4-14

Характеристика

Значение

АКИП-1143-32-1 10

АКИП-1143-80-40

АКИП-1143-150-20

АКИП-1143-300-10

АКИП-1143-600-5

Диапазон воспроизведения выходного напряжения, В

от 0 до 32

от 0 до 80

от 0 до 150

от 0 до 300

от 0 до 600

Диапазон воспроизведения силы тока, А

от 0 до 110

от 0 до 40

от 0 до 20

от 0 до 10

от 0 до 5

Максимальная выходная мощность, Вт

850

850

850

850

850

Пределы допускаемой абсолютной погрешности воспроизведения напряжения Ивых^, В

±(0,0001 Ивых+0,01)

±(0,0001-Ивых+0,01)

±(0,0001 -Ивых+0,01)

±(0,0001 ивых+0,06)

±(0,0001 • Ивых+0,1)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,001 ■ 1вых±0,02)

±(0,001 1вых+0,02)

±(0,001 1вых+0,02)

±(0,001 1вых+0,02)

±(0,001 1вых+0,01)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0001Ивых+0,01)

±(0,0001 Ивых+0,01)

±(0,0001 -Ивых+0,01)

±(0,0001-ивых+0,06)

±(0,0001-Ивых+0,1)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001Ивых+0,01)

±(0,0001 Ивых+0,01)

±(0,0001 -ивых+0,01)

±(0,0001 -Ubbix+O,06)

±(0,0001-Ивых+0,1)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

80

80

80

160

150

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,001 ■ 1вых±0,02)

±(0,001 ■ 1вых±0,02)

±(0,001 1вых+0,02)

±(0,001 1вых+0,02)

±(0,001-1вых+0,01)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,001 -1вых+0,02)

±(0,001 1вых+0,02)

±(0,001 1вых+0,02)

±(0,001-1вых+0,02)

±(0,001 1вых+0,01)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

50

50

150

30

20

Примечание:

’’ Ивых - значение напряжения на выходе источника по встроенному индикатору, В; 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Характеристика

Значение

АКИП-1144-160-40

АКИП-1144-300-20

АКИП-1144-600-10

АКИП-1144-1200-5

Диапазон воспроизведения выходного напряжения, В

от 0 до 160

от 0 до 300

от 0 до 600

от 0 до 1200

Диапазон воспроизведения силы тока, А

о г 0 до 40

от 0 до 20

от 0 до 10

от 0 до 5

Максимальная выходная мощность, Вт

3000

3000

3000

3000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых'^, В

±(0,0001 Ubmx±0,06)

±(0,0001 ивых±0,06)

±(0,0001 ■ Ивых±0,1)

±(0,0001 -ивых±0,2)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,001 1вых+0,02)

±(0,001 1вых±0,02)

±(0,001 1вых+0,01)

±(0,001 1вых±0,01)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0001 ивых±0,06)

±(0,0001 Ивых±0,06)

±(0,0001 ивых±0,1)

±(0,0001 ивых±0,2)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 ивых±0,06)

±(0,0001-ивых±0,06)

±(0,0001 Ивых+0,1)

±(0,0001 Ивых+0,2)

Уровень пульсаций напряжения, мВ, не более(пиковое значение)

200

250

О о

600

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,001 1вых±0,02)

±(0,0011вых±0,02)

±(0,001 1вых±0,02)

±(0,001 1вых±0,02)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,001 1вых±0,02)

±(0,001 • 1вых±0,02)

±(0,0011вых±0,02)

±(0,0011вых±0,02)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

50

30

30

30

Примечание:

’’ивых - значение напряжения на выходе источника по встроенному индикатору, В;

  • 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А;

  • 3) Погрешность нормируется до 1000 В

Характеристика

Значение

АКИП-1145

АКИП-1145/1,

АКИП-1145/1А

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 80

Диапазон воспроизведения силы тока, А

от 0 до 60

от 0 до 60

Максимальная выходная мощность, Вт

800

1200

Пределы допускаемой абсолютной погрешности воспроизведения напряжения Ивых1’, В

±(0,0002-ивых+0,03)

±(0,0002-ивых±0,03)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,001 1вых+0,06)

±(0,001 1вых±0,06)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0002 Ивых+0,002)

±(0,0002-Ивых±0,002)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 ивых±0,008)

±(0,0001 ивых±0,008)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

30

30

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0002 1вых±0,002)

±(0,0002-1вых±0,002)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,001 1вых±0,01)

±(0,001 1вых±0,01)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

20

20

Примечание:

Ubbix - значение напряжения на выходе источника по встроенному индикатору, В; 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Таблица 7 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1145

Характеристика

Значение

АКИП-1145/2

АКИП-1145/3,

АКИП-1145/ЗА

АКИП-1145/4

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 150

от 0 до 80

Диапазон воспроизведения силы тока, А

от 0 до 120

от 0 до 30

от 0 до 120

Максимальная выходная мощность, Вт

1800

1200

3000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения Ивых^, В

±(0,0005 ивых±0,03)

±(0,0005 ивых±0,03)

±(0,0005-Ивых±0,03)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002 1вых±0,12)

±(0,002 1вых±0,03)

±(0,002 1вых±0,12)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0002-ивых±0,02)

±(0,0002-ивых±0,02)

±(0,0002 Ивых±0,02)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0005 Ивых±0,03)

±(0,0005 ивых±0,03)

±(0,0005 ивых±0,03)

Характеристика

Значение

АКИП-1145/2

АКИП-1145/3.

АКИП-1145/3 А

АКИП-1145/4

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

80

60

80

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0002 1вых+0,01)

±(0,0002 1вых±0,01)

±(0,0002 1вых±0,01)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0011вых+0,03)

±(0,001 1вых+0,03)

±(0,001 1вых±0,03)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

120

40

120

Примечание:

Ubbix - значение напряжения на выходе источника по встроенному индикатору, В; 2> 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Таблица 8 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1146

Характеристика

Значение

АКИП-1146

АКИП-1146/1

АКИП-1146/2

Диапазон воспроизведения выходного напряжения, В

от 0 до 160

от 0 до 80

от 0 до 160

Диапазон воспроизведения силы тока, А

от 0 до 120

от 0 до 240

от 0 до 120

Максимальная выходная мощность, Вт

3000

6000

6000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых^, В

±(0,0005 ивых±0,04)

±(0,0005-ивых±0,04)

±(0,0005-ивых±0,04)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002 1вых±0,12)

±(0,002 1вых±0,24)

±(0,002 1вых±0,12)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0002-Ubwx±0,02)

±(0,0002-Ивых±0,02)

±(0,0002-ивых±0,02)

Нестабильность выходного напряжения при изменении силы тока нагрузки,В

±(0,0005 ■ Ubwx±0,04)

±(0,0005-ивых±0,04)

±(0,0005 ивых±0,04)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

150

100

150

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0002 ■ 1вых±0,02)

±(0,0002-1вых±0,03)

±(0,0002-1вых±0,02)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0014вых±0,04)

±(0,001 1вых±0,06)

±(0,001 1вых±0,04)

Уровень пульсаций силы тока, мА, не более

120

240

120

Характеристика

Значение

АКИП-1146

АКИП-1146/1

АКИП-1146/2

(среднеквадратическос значение)

Примечание:

^Ubmx - значение напряжения на выходе источника по встроенному индикатору, В; 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Таблица 9 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1146

Характеристика

Значение

АКИП-1146-80-120,

АКИП-1146А-80-120

АКИП-1146-200-60,

АКИП-1146А-200-60

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 200

Диапазон воспроизведения силы тока, А

от 0 до 120

от 0 до 60

Максимальная выходная мощность, Вт

1800

1800

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1’, В

±(0,0005 Ивых+0,03)

±(0,0005 ивых±0,1)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002 1вых+0,12)

±(0,002 • 1вых+0,06)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0001 ивых±0,01)

±(0,0001 ивых±0,03)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 ивых±0,03)

±(0,0001-ивых±0,05)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

80

200

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,00011вых±0,01)

±(0,001 1вых±0,01)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0005 1вых±0,03)

±(0,001 1вых±0,02)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

120

60

Примечание:

Ивых - значение напряжения на выходе источника по встроенному индикатору, В; 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Таблица 10 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1148

Характеристика

Значение

АКИП-1148-80-120,

АКИП-1148 А-80-120

АКИП-1148-200-60,

АКИП-1148 А-200-60

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 200

Диапазон воспроизведения силы тока, А

от 0 до 120

от 0 до 60

Максимальная выходная мощность, Вт

3000

3000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых'\ В

±(0,0005 ивых±0,03)

±(0,0005 ивых±0,1)

Характеристика

Значение

АКИП-1 148-80-120.

АКИП-1148А-80-120

АКИП-1148-200-60,

АКИП-1148А-200-60

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2). А

±(0,002 1вых+0,12)

±(0,002 ■ 1вых±0,06)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0001 ивых±0,01)

±(0,0001 ивых±0,03)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001-ивых±0,01)

±(0,0001 ивых±0,03)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

80

200

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0001 1вых±0,01)

±(0,001 1вых±0,01)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0005-1вых±0,03)

±(0,001 1вых±0,02)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

120

60

Примечание:

°ивых - значение напряжения на выходе источника по встроенному индикатору, В;

2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Таблица 11 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1149

Характеристика

Значение

АКИП-1149-80-240,

АКИП-1149А-80-240

АКИП-1149-200-120,

АКИП-1149А-200-120

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 200

Диапазон воспроизведения силы тока, А

от 0 до 240

от 0 до 120

Максимальная выходная мощность, Вт

6000

6000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых0, В

±(0,0005-ивых±0,03)

±(0,0005 • Ивых±0,1)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002- 1вых±0,24)

±(0,002-1вых±0,12)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0001 Ubmx±0,01)

±(0,0001 -ивых±0,03)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 Ubwx±0,03)

±(0,0001-ивых±0,05)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

80

200

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0001 1вых±0,01)

±(0,001 -1вых+0,02)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0005-1вых±0,06)

±(0,001 1вых±0,02)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

240

120

Примечание:

0 ивых - значение напряжения на выходе источника по встроенному индикатору, В;

2) [вых - значение силы гока на выходе источника по встроенному индикатору, А

Таблица 12 - Метрологические и технические характеристики источников питания постоянного тока АКИН серии 1150

Характеристика

Значение

АКИП-1150-80-360,

АКИП-1150А-80-360

АКИП-1150-200-180,

АКИП-1150А-200-180

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 200

Диапазон воспроизведения силы тока, А

от 0 до 360

от 0 до 180

Максимальная выходная мощность, Вт

9000

9000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения Ивых1’, В

±(0,0005 Ивых+0,03)

±(0,0005 ■ ивых±0,1)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых"), А

±(0,002'1вых+0,36)

±(0,002 1вых±0,18)

Нестабильность выходного напряжения при изменении напряжения питания^, В, не более

±(0,0001 ивых±0,01)

±(0,0001-ивых±0,03)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 ивых±0,03)

±(0,0001 ивых±0,05)

Уровень пульсаций напряжения, мВ, не более (пиковое значение)

80

200

Нестабильность силы тока при изменении напряжения питания2), А, не более

±(0,0001 1вых±0,01)

±(0,001 1вых±0,03)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0005 1вых±0,09)

±(0,001 1вых±0,02)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

360

180

Примечание:

'’Ивых - значение напряжения на выходе источника по встроенному индикатору, В; 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А;

Нормируются для однофазного напряжения питания

Таблица 13 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1151

Характеристика

Значение

АКИП-1151-80-480,

АКИП-1151А-80-480

АКИП-1151-200-240,

АКИП-1151А-200-240

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 200

Диапазон воспроизведения силы тока, А

от 0 до 480

от 0 до 240

Максимальная выходная мощность, Вт

12000

12000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых|), В

±(0,0005 ивых±0,03)

±(0,0005 Ubwx±0, 1)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002 1вых±0,48)

±(0,002 1вых±0,24)

Нестабильность выходного напряжения при изменении напряжения питания, В, не более

±(0,0001 ивых±0,01)

±(0,0001 Ивых±0,03)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 ивых±0,03)

±(0,0001 ивых±0,05)

Уровень пульсаций напряжения. мВ, не более (пиковое значение)

80

200

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0001 1вых±0,01)

±(0,001 1вых±0,04)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0.0005 1вых±0,12)

±(0,001 1вых±0.02)

Характеристика

Значение

АКИП-1 151-80-480.

АКИП-1151А-80-480

АКИП-1151-200-240,

АКИП-1151А-200-240

УровенЕ пульсаций силы тока, мА. не более (среднеквадратическое значение)

480

240

Примечание:

’* Ubeix - значение напряжения на выходе источника по встроенному индикатору, В;

2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А

Таблица 14 - Метрологические и технические характеристики источников питания постоянного тока АКИП серии 1152

Характеристика

Значение

АКИП-1152-80-600,

АКИП-1152А-80-600

АКИП-1152-200-300,

АКИП-1152А-200-300

Диапазон воспроизведения выходного напряжения, В

от 0 до 80

от 0 до 200

Диапазон воспроизведения силы тока, А

от 0 до 600

от 0 до 300

Максимальная выходная мощность, Вт

15000

15000

Пределы допускаемой абсолютной погрешности воспроизведения напряжения Ubeix1*, В

±(0,0005 Ивых+0,03)

±(0,0005 ■ Ивых+0,1)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002 1вых+0,6)

±(0,002-1вых+0,3)

НестабилЕНоеть выходного напряжения при изменении напряжения питания, В, не более

±(0,0001 -ивых+0,01)

±(0,0001 ивых+0,03)

НестабилЕностЕ выходного напряжения при изменении силы тока нагрузки, В

±(0,0001 ивых+0,03)

±(0,0001 ивых+0,05)

Уровенв пульсаций напряжения, мВ, не более (пиковое значение)

80

200

Нестабильность силы тока при изменении напряжения питания, А, не более

±(0,0001 1вых+0,01)

±(0,001 1вых+0,05)

Нестабильность силы тока при изменении напряжения на нагрузке, А, не более

±(0,0005 1вых+0,15)

±(0,001 ■ 1вых+0,02)

Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение)

600

300

Примечание:

1} Ubeix - значение напряжения на выходе источника по встроенному индикатору, В;

2) 1вых - значение силы тока на выходе источника по встроенному индикатору, А

  • 7.2   Внешний осмотр.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • 1. Комплектность прибора должна соответствовать руководству по эксплуатации;

  • 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

  • 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

  • 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

  • 7.3   Проверка сопротивления изоляции.

Проверку сопротивления изоляции выполнять с помощью мегаомметра М4100/3. который включается между соединенными между собой контактами сетевой вилки и корпусом прибора. За результат измерений принимать значение сопротивления, полученное по истечении 1 минуты после приложения испытательного напряжения.

Измеренное значение сопротивления должно быть не менее 20 МОм.

При несоблюдении этого требования и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

  • 7.4   Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции выполнять с помощью пробойной установки УПУ-10, выход которой включается между соединенными между собой контактами сетевой вилки и корпусом прибора, а также между контактами сетевой вилки и выходами прибора.

Выходное напряжение пробойной установки поднимать плавно, без рывков, до значения 2000 В, выдержать испытательное напряжение в течение 1 минуты, после чего плавно уменьшить до нуля.

Во время подачи испытательного напряжения не должно быть пробоя или поверхностного перекрытия изоляции.

При несоблюдении этого требования и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

  • 7.5   Опробование.

Включить прибор. Проверить работоспособность индикаторов, регуляторов и функциональных клавиш. Режимы, отображаемые на индикаторах, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

  • 7.6 Идентификация прибора

Идентификация прибора осуществляется путем вывода на дисплей прибора информации о системе - серийного номера прибора и версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 15.

Таблица 15 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

нет данных

Номер версии (идентификационный номер ПО)

не ниже 0.02

Цифровой идентификатор ПО

нет данных

  • 7.7 Определение пределов допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока.

Определение пределов допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока производить методом прямого измерения напряжения, воспроизводимого поверяемым прибором, эталонной мерой - вольтметром универсальным В7-78/1 при отсутствии нагрузки.

Определение погрешности прибора проводить в точках, соответствующих 10 - 15%. 20 -30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений, но не более 1000 В.

Определение погрешности проводить в следующем порядке:

  • 1. Подключить к выходу поверяемого прибора вольтметр универсальный В7-78/1 (рисунок 1).

    ®-

    АКИП-1303

    АКИП-1303

    ЛАГР

    ЛАГР

    и,

    220 В

    220 В

    к ПП

    к ПП 'S-

    ВЗ-57

    ВЗ-57

РИСУНОК 1 - Структурная схема соединения приборов для определения основных метрологических характеристик источников питания в режиме стабилизации напряжения постоянного тока.

  • 2. Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

  • 3. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 4. Регулятором выходного напряжения поверяемого прибора установить выходное напряжение соответствующее 10 - 15 % от конечного значения диапазона измерений.

  • 5. Произвести измерение выходного напряжения прибора, фиксируя показания вольтметра универсального В7-78/1.

  • 6. Провести измерения по п.п. 4-5 устанавливая на поверяемом приборе выходное напряжение, соответствующее 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

  • 7. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

А = Ux - Uo

(1)

где Ux - значение напряжения, установленное на выходе поверяемого прибора, измеренное по встроенному индикатору, В;

Uo - значение напряжения, измеренное вольтметром В7-78/1, В

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

  • 7.8 Определение нестабильности выходного напряжения при изменении напряжения питания на ±10 % от номинального значения.

Определение нестабильности выходного напряжения при изменении напряжения питания на ±10 % от номинального значения в режиме стабилизации напряжения производить методом прямого измерения напряжения, воспроизводимого поверяемым прибором, эталонной мерой - вольтметром универсальным В7-78/1.

Определение погрешности прибора проводить при выходном напряжении близком к максимальному, но не превышающим 1000 В и выходном токе, близком к максимальному (не менее 80 % от конечного значения диапазона воспроизведения).

Определение погрешности проводить в следующем порядке:

  • 1. Подключить поверяемый прибор к сети питания через автотрансформатор, согласно рисунку 1. Напряжение на выходе автотрансформатора контролировать вольтметром Э545.

  • 2. Подключить к выходу поверяемого прибора вольтметр универсальный В7-78/1 и нагрузку электронную АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350. АКИП-1360 (в зависимости от мощности поверяемого источника).

  • 3. Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

  • 4. С помощью автотрансформатора установить напряжение питания поверяемого прибора 220 В.

  • 5. Органами управления поверяемого прибора установить на выходе напряжение, близкое к максимальному.

  • 6. На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить близкое к максимальному (не менее 80 % от установленного значения силы тока на источнике)

  • 7. По истечении 1 минуты произвести измерение выходного напряжения прибора U|. фиксируя показания вольтметра универсального В7-78/1.

  • 8. С помощью автотрансформатора установить напряжение питания поверяемого прибора 198 В.

  • 9. По истечении 1 минуты произвести измерение выходного напряжения прибора U2, фиксируя показания вольтметра универсального В7-78/1.

  • 10. С помощью автотрансформатора установить напряжение питания поверяемого прибора 242 В.

  • 11. По истечении 1 минуты произвести измерение выходного напряжения прибора U3. фиксируя показания вольтметра универсального В7-78/1.

  • 12. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках нестабильность выходного напряжения, определенная но формулам:

ди = и,-и2           (2)

AU = U1-U3            (3)

где U] - значение напряжения на выходе поверяемого прибора при напряжении питания 220 В, В;

U2 - значение напряжения на выходе поверяемого прибора при напряжении питания 198 В, В;

U2 - значение напряжения на выходе поверяемого прибора при напряжении питания 242 В. В

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

  • 7.9   Определение нестабильности выходного напряжения при изменении тока нагрузки.

Поверку производить с помощью вольтметра В7-78/1 путем измерения приращения напряжения при значении выходного напряжения, близком к максимальному и токах нагрузки равных 1макс и 0.

Определение погрешности проводить в следующем порядке:

  • 1. Подключить поверяемый прибор к сети питания через автотрансформатор. Напряжение на выходе автотрансформатора контролировать вольтметром Э545. Разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника) и вольтметра В7-78/1, согласно рисунку 1. Нагрузку к источникам подключают по четырехпроводной схеме, согласно руководству по эксплуатации источников и нагрузки.

  • 2. Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

  • 3. С помощью автотрансформатора установить напряжение питания поверяемого прибора 220 В.

  • 4. Установить регуляторами выходного напряжения канала по встроенному цифровому индикатору значение, близкое к максимальному, но не превышающее 1000 В.

  • 5. На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить равным 90% значения силы тока, установленного на выходе испытуемого источника

  • 6. Значение тока контролировать вольтметром В7-78/1, методом измерения падения напряжения на измерительном сопротивлении. В качестве измерительного сопротивления использовать шунт токовый АКИП-7501, катушку сопротивления Р310 или шунт 75 ШИСВ.1 (в зависимости от значения воспроизводимой источником силы тока).

  • 7. Отключить нагрузку от источника питания.

  • 8. Измерение нестабильности выходного напряжения производить через 1 мин после установки тока нагрузки равных 1макс и 0 по изменению показаний вольтметра В7-78/1 относительно показаний при токе нагрузки 1макс.

  • 9. Нестабильность выходного напряжения от изменения тока нагрузки не должна превышать значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

  • 7.10 Определение уровня пульсаций выходного напряжения.

Определение уровня пульсаций выходного напряжения производить методом прямого измерения эталонной мерой - осциллографом цифровым запоминающим.

Определение пульсаций прибора проводить при выходном напряжении близком к максимальному, но не превышающим 1000 В и максимальном выходном токе.

Определение пульсаций проводить в следующем порядке:

  • 1. Подключить поверяемый прибор ко входу осциллографа согласно рисунку 2. Подключение производить при помощи перехода или кабеля штепсель-BNC (рисунок 3) или пробника-делителя типа TT-SI 9002 , в зависимости от напряжения на выходе источника. Установленное значение напряжения на выходе источника не должно превышать предельно допустимое значение для осциллографа.

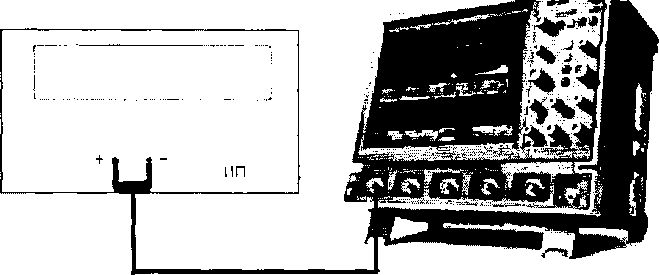

    Рисунок 2 - Структурная схема соединения приборов для определения пульсаций выходного напряжения.

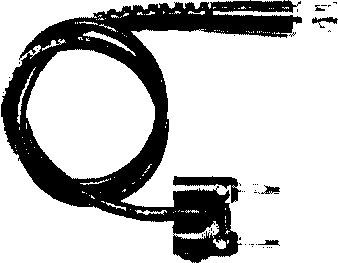

    Рисунок 3 - Измерительный кабель для определения уровня пульсаций

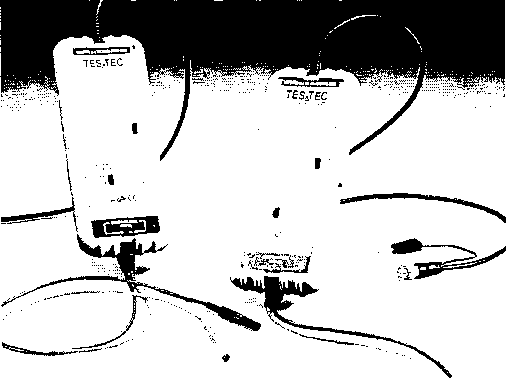

    Рисунок 4 - Пробник-делитель для определения уровня пульсаций

  • 2. Перед подключением поверяемого источника через пробник-делитель необходимо определить действительное значение коэффициента деления делителя. Для этого вместо осциллографа к выходу делителя подключить вольтметр В7-78/1. На источнике задать напряжение U]. Измерить вольтметром напряжение с выхода пробника-делителя LR Определить коэффициент деления по формуле:

к-и, /и2

(4)

где U] - значение напряжения на выходе поверяемого прибора, В;

U2 - значение напряжения на выходе пробника, В.

  • 3. На осциллографе установить связь по переменному току и включить измерение значения напряжения от пика до пика. Коэффициент развертки осциллографа установить от 200 до 100 мс/дел. Включить ограничение полосы 20 МГц.

  • 4. Органами управления поверяемого прибора установить на выходе напряжение близкое к максимальному, но не превышающим максимально допустимое значение напряжения на входе осциллографа.

  • 5. Провести измерение пульсаций, фиксируя показания осциллографа.

  • 6. При использовании пробника делителя рассчитать действительное значение уровня пульсаций на выходе поверяемого прибора по формуле:

и,1ульс=К-им                (5)

где ипульс - значение пульсаций на выходе поверяемого прибора, В;

Ul1iM - значение уровня пульсаций, измеренное осциллографом на выходе пробника-делителя, В;

К - значение коэффициента деления пробника-делителя, рассчитанное по формуле (6)

  • 7. Результаты поверки прибора считаются удовлетворительными, если пульсации выходного напряжения не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

  • 7.11 Определение пределов допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока.

Определение пределов допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока производить методом косвенного измерения путем измерения падения напряжения на измерительном сопротивлении эталонной мерой -вольтметром универсальным В7-78/1.

В качестве измерительного сопротивления использовать шунт токовый АКИП-7501. катушку электрического сопротивления Р310 или шунт 75 ШИСВ.1 на соответствующие номинальные токи (в зависимости от значения воспроизводимой источником силы тока).

Определение погрешности прибора проводить в точках, соответствующих 10 - 15%. 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

Определение погрешности проводить в следующем порядке:

  • 1. Разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника), измерительного сопротивления (шунта или катушки) и вольтметра В7-78/1 (см. рисунок 5);

  • 2. К потенциальным зажимам катушки (шунта) подключить вольтметр универсальный В7-78/1.

  • 3. Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

  • 4. Органами управления поверяемого прибора установить на выходе максимальное напряжение.

  • 5. Регулятором выходного тока поверяемого прибора установить выходной ток. соответствующий 10 - 15 % от конечного значения диапазона измерений.

  • 6. Произвести измерение падения напряжения на нагрузке, фиксируя показания вольтметра универсального В7-78/1.

    + ® ® -

    1 OUTPUT J VOLTACE

    АКИП-7501

    + (

    ■> (

    ) -

    АКИ П-1303

    к АКИП-7501

    —2—

    ЛАТР

    —О

    220 В

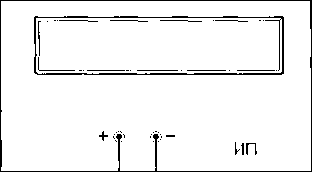

Рисунок 5 - Структурная схема соединения приборов для определения основных метрологических характеристик источников питания в режиме стабилизации силы постоянного тока.

  • 7. Провести измерения по п.п. 5-6 устанавливая на поверяемом приборе выходной ток. соответствующий 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

  • 8. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

A = Ix-U0/R            (6)

где 1Х - значение силы тока, установленное на выходе поверяемого прибора, измеренное по встроенному индикатору, А;

Uo - значение напряжения на нагрузке, измеренное вольтметром В7-78/1, В;

R - номинальное сопротивление катушки (шунта), Ом

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт. Примечание. Номинальное сопротивление катушки Р310 - 0.001 Ом. Номинальные сопротивления шунтов 75 ШИСВ.1 на различные номинальные токи приведены в таблице 16.

Таблица 16

Номинальный ток, А

Номинальное сопротивление, Ом

10

0,0075

20

0,00375

100

0,00075

200

0,000375

1000

0,000075

2000

0,0000375

  • 7.12 Определение нестабильности выходного тока при изменении напряжения питания на ±10 % от номинального значения.

Определение нестабильности выходного тока при изменении напряжения питания на ±10 % от номинального в режиме стабилизации тока производить методом косвенного измерения путем измерения падения напряжения на нагрузке эталонной мерой - вольтметром универсальным В7-78/1.

Определение погрешности прибора проводить при максимальном выходном токе и значении напряжении 80-90 % от конечного значения диапазона воспроизведения.

Определение погрешности проводить в следующем порядке:

  • 1. Разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника), измерительного сопротивления (шунта или катушки) и вольтметра В7-78/1 (см. рисунок 5);

  • 2. К потенциальным зажимам катушки (шунта) подключить вольтметр универсальный В7-78/1.

  • 3. Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

  • 4. С помощью автотрансформатора установить напряжение питания поверяемого прибора 220 В.

  • 5. Органами управления поверяемого прибора установить выходное напряжение, соответствующее 80-90 % от конечного значения диапазона воспроизведения.

  • 6. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 7. На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить больше значения силы тока, установленного на выходе испытуемого источника;

  • 8. По истечении 1 минуты произвести измерение падения напряжения на нагрузке Uj. фиксируя показания вольтметра универсального В7-78/1.

  • 9. С помощью автотрансформатора установить напряжение питания поверяемого прибора 198 В.

  • 10. По истечении 1 минуты произвести измерение падения напряжения на нагрузке U2. фиксируя показания вольтметра универсального В7-78/1.

  • 11. С помощью автотрансформатора установить напряжение питания поверяемого прибора 242 В.

  • 12. По истечении 1 минуты произвести измерение падения напряжения на нагрузке П2. фиксируя показания вольтметра универсального В7-78/1.

  • 13. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках нестабильность выходного тока, определенная по формулам:

AI = (Ui~U2)/R                (7)

AI = (Ui-U3)/R                (8)

где U| - значение напряжения на выходе поверяемого прибора при напряжении питания 220 В, В;

U2 - значение напряжения на выходе поверяемого прибора при напряжении питания 198 В, В;

U2 - значение напряжения на выходе поверяемого прибора при напряжении питания 242 В, В;

R - номинальное сопротивление катушки (шунта), Ом

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

  • 7.13 Определение нестабильности выходного тока при изменении напряжения на нагрузке.

Поверка производится измерением изменения выходного тока на измерительном сопротивлении вольтметром В7-78/1 при значении выходного тока 1макс и напряжениях на нагрузке равных Имакс и 0,1имакс.

Определение погрешности проводить в следующем порядке:

  • 1. Подключить поверяемый прибор к сети питания через автотрансформатор. Напряжение на выходе автотрансформатора контролировать вольтметром Э545.

  • 2. Разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника), измерительного сопротивления (шунта или катушки) и вольтметра В7-78/1 (см. рисунок 5);

  • 3. Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.

  • 4. С помощью автотрансформатора установить напряжение питания поверяемого прибора 220 В.

  • 5. Установить регулятором выходного напряжения канала по встроенному цифровому индикатору поочередно значение и значение ОДИмакс.

  • 6. Установить на нагрузке электронной режим формирования постоянного тока потребления большего 1макс, чтобы поверяемый источник перешел в режим стабилизации тока.

  • 7. Измерение нестабильности выходного тока производить через 1 мин после установки выходного напряжения близкого к Имакс (но не превышающего 1000 В) и 0,1 Имакс по изменению показаний вольтметра В7-78/1 относительно показаний при напряжении Имакс.

Нестабильность выходного тока от изменения напряжения не должна превышать значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

  • 7.14 Определение уровня пульсаций выходного тока.

Определение уровня пульсаций выходного тока производить методом косвенного измерения путем измерения падения напряжения на нагрузке эталонной мерой -микровольтметром ВЗ-57.

Определение погрешности прибора проводить при максимальном выходном токе и напряжении, соответствующем 90 % от конечного значения диапазона измерений.

Определение пульсаций проводить в следующем порядке:

  • 1. Разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1303 или серий АКИП-1320, АКИП-1330, АКИП-1340, АКИП-1350, АКИП-1360 (в зависимости от мощности поверяемого источника), измерительного сопротивления (шунта или катушки) и вольтметра В7-78/1 (см. рисунок 5);

  • 2. К потенциальным зажимам катушки (шунта) подключить микровольтметр ВЗ-57.

  • 3. Органами управления поверяемого прибора установить выходное напряжение, соответствующее 90 % от конечного значения диапазона измерений.

  • 4. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 5. На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить больше значения силы тока, установленного на выходе испытуемого источника;

  • 6. Провести измерение пульсаций напряжения, фиксируя показания микровольтметра ВЗ-57.

  • 7. За результат измерения принять значение, рассчитанное по формуле:

In = Un/R                 (9)

где Un - значение пульсаций напряжения, измеренное микровольтметром ВЗ-57. В;

R - номинальное сопротивление катушки (шунта), Ом.

  • 8. Результаты поверки прибора считаются удовлетворительными, если пульсации выходного тока не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований прибор бракуется и направляется в ремонт.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки на лицевую панель корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о непригодности.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

23

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
