Теплосчетчики PROEXPERT
Методика поверки
г. Санкт-Петербург 2016 г.
Настоящая Методика поверки распространяется на теплосчетчики ProEXPERT (далее -теплосчетчик).
Методика поверки устанавливает методы и средства первичной (при вводе в эксплуатацию и/или после ремонта) и периодической поверок.
Первичную и периодическую поверки осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.
Интервал между поверками - четыре года.
1. Операции поверки-
1.1. При проведении поверки должны быть выполнены операции, указанные в табл.1.
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта документа по поверке |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
+ |
+ |
2 Опробование |
7.2 |
+ |
+ |
3 Определение метрологических характеристик (MX) |
7.3 |
+ |
+ |
4 Оформление результатов поверки |
8 |
+ |
+ |
-
2.1. Перечень средств измерений и вспомогательного оборудования, применяемых при проведении поверки:
-
- установка поверочная УПР-50 с диапазоном объемного расхода от 0,01 до 50 м3/ч, и пределами относительной погрешности ±0,2 %;
-
- термостаты переливные прецизионные ТПП-1.1, диапазон воспроизводимых значений температуры от минус 40 °C до плюс 100 °C, нестабильность поддержания температуры ± 0,01 °C;
-
- термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 °C до плюс 300 °C, пределы абсолютной погрешности измерений температуры ± 0,05 °C, в диапазоне температур от минус 50 °C до плюс 199,99 °C.
-
- секундомер электронный СЧЕТ-IM, диапазон измеряемых интервалов времени от 0,01 до 99999,9, с; пределы допускаемой абсолютной погрешности измерений интервалов времени ± (6- 10’5 Т+С) с, где Т - измеренное значение интервала времени, с; С - дискретность измерений в данном интервале: 0,001 с на интервалах от 0,001 до 999,999 с; 0,01 на интервалах от 1000,00 до 9999,99 с; 0,1 на интервалах от 10000,0 до 99999,9 с.
-
2.2. Допускается применение других средств измерений и оборудования с метрологическими характеристиками не хуже приведенных в 2.1.
-
2.3. Все средства измерений (рабочие эталоны) должны быть поверены.
-
3.1. К выполнению поверки допускают лиц, достигших 18 лет, прошедших обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004-90, годных по состоянию здоровья и изучивших настоящую методику поверки, эксплуатационную документацию на теплосчетчик и средства поверки.
-
3.2. К работе со средствами измерений и поверочной установкой допускаются лица, прошедшие инструктаж по технике безопасности и допущенные к работе на электроустановках напряжением до 1000 В.
-
4.1. При подготовке и проведении поверки необходимо соблюдать требования безопасности, установленные в нормативно-методической документации на применяемые средства измерений и испытательное оборудование.
-
5.1. При проведении поверки должны соблюдаться следующие условия:
-
- диапазон температуры окружающей среды от (20 ± 5) °C;
-
- относительная влажность, не более 70 %;
-
- диапазон атмосферного давления от 86 до 106 кПа.
-
- отсутствие внешних электрических и магнитных полей, кроме геомагнитного.
-
- отсутствие механической вибрации, тряски и ударов, влияющих на работу теплосчетчиков.
-
6.1. Проверить наличие действующих свидетельств о поверке на средства поверки и испытательное оборудование.
-
6.2. Проверить работоспособность средств поверки.
-
6.3. Проверить соответствие условий проведения условиям поверки.
-
6.4. Теплосчетчик монтируется в измерительную линию поверочной установки с соблюдением требований к длинам прямых участков и надежно заземляется в соответствии с указаниями «Теплосчетчики ProEXPERT. Руководство по эксплуатации» (далее - РЭ).
-
6.5. Перед проведением поверки датчик расхода после монтажа в измерительную линию должен быть заполнен водой.
-
6.6. Средства измерений и вспомогательное оборудование готовится к работе в соответствии с эксплуатационной документацией на них.
-
7.1. Внешний осмотр
-
7.1.1. При внешнем осмотре должно быть установлено:
-
-
- наличие РЭ и правильность оформления отметок о поверке и ремонте;
-
- отсутствие механических дефектов;
-
- соответствие маркировки данным, указанным в РЭ;
-
- наличие свидетельства о предыдущей поверке. В случае если теплосчетчик находился в ремонте или на консервации, то в РЭ должна быть соответствующая отметка. После ремонта или расконсервации прибор подвергается первичной поверке.
-
7.1.2. После проведения внешнего осмотра произвести замену элемента питания постоянного тока вычислителя в соответствии с порядком, изложенным в РЭ.
-
7.2. Опробование
-
7.2.1. При опробовании устанавливают работоспособность теплосчетчика и готовность к проведению измерений. При этом проверяют:
-
-
- соблюдение требований безопасности и условий проведения поверки;
-
- правильность и надежность заземления;
-
- функционирование жидкокристаллического дисплея, исправность элемента
управления и возможность беспрепятственной навигации по меню пользователя;
-
- работоспособность внешнего интерфейса (при использовании сервисного
программного обеспечения);
-
- наличие выходного сигнала интерфейса связи (при наличии интерфейса связи).
-
7.2.2. Проверка идентификационных данных программного обеспечения (ПО)
-
7.2.2.1. Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, указанных в эксплуатационном документе на счётчик с идентификационными данными ПО, указанными в таблице 2.
-
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Y001EUV0071540 |
Номер версии (идентификационный номер) ПО, не ниже |
Р0071540 |
Цифровой идентификатор ПО |
_* |
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
-
7.2.2.2. Результаты проверки считаются положительными, если идентификационные данные ПО, указанные в эксплуатационном документе на счётчик, соответствуют указанным в таблице 2.
-
7.2.3. Проверка идентификационных данных программного обеспечения
-
7.2.3.1. Проверка идентификационных данных программного обеспечения (ПО) осуществляется путем входа, с помощью элемента управления и индикации теплосчетчика, в соответствующий раздел меню пользователя в соответствии с в соответствии с порядком, изложенным в РЭ и сверки идентификационных данных ПО с идентификационными данными ПО, приведенным в РЭ или описании типа на теплосчетчик.
-
-
7.3. Определение MX
-
7.3.1. Для определения MX теплосчетчик монтируют в измерительную линию поверочной установки, датчики температуры помещают в термостаты.
-
7.3.2. Поверку теплосчетчика проводят на каждом из следующих диапазонов расхода q и разности температур Д0:
-
а) AOmin < Д0 < 1,2-A0min и 0,9-qp< q < qp;
б) 10K<A©<20KH0,l-qP<q<0,ll-qp;
в) Д0 max “ 5 К < Д0 < ДОтах и 0,9-qi < q < 1,1 qi.
-
7.3.3. Значение относительной погрешности измерения расхода определяют по формуле Чи “ Ча
5q = Чи - • 100 %, (1)
Чэ
где чи - объемный расход жидкости, измеренный теплосчетчиком, м3/ч;
Чэ - объем расход жидкости, измеренный средствами поверки, м3/ч.
-
7.3.4. Значение относительной погрешности измерения объема определяют по формуле
SV = -и ~ ■ 100 %, (2)
*э
где Уи - объемный расход жидкости, измеренный теплосчетчиком, м3;
Уэ - объем расход жидкости, измеренный средствами поверки, м3.
-
7.3.4.1. Результаты поверки считаются положительными если значение погрешности измерения объемного расхода и объема не превышают ± (2 + 0,02-чР/Чэ) %.
-
7.3.5. Значение абсолютной погрешности измерения температуры определяют для каждого датчика температуры по формуле
Д0 = 0И- вэ, (3)
где 0И - значение температуры в термостате измеренное теплосчетчиком, °C;
0Э - значение температуры в термостате измеренное термометром DTI-1000, °C.
-
7.3.6. Значение абсолютной погрешности измерения разности температур определяют по формуле
Д0д = Д0И - Д0Э, (4)
где Д0И - значение разности температур в термостатах измеренное теплосчетчиком, °C.
Д0Э - значение разности температур в термостатах измеренное термометром DTI-1000, °C;
-
7.3.6.1. Результаты поверки считать положительными, если значения абсолютной погрешности измерения температуры и абсолютной погрешности измерения разности температур не превышают ± (1 + 4-Д0тт/Д0э) %.
-
7.3.7. Значение относительной погрешности измерения количества энергии определяют по формуле
Q„ “ Q3
6Q = ■ ЮО %, (5)
Чэ
где QH - количество тепловой энергии, отображаемое на дисплее вычислителя Гкал;
Q3 - количество тепловой энергии, рассчитанной в соответствии с разделом 8 ГОСТ РЕН 1434-1-2011.
-
7.3.7.1. Результаты поверки считать положительными, если значения относительной погрешности измерения тепловой энергии не превышают ± (3 + 4-Д0тш/Д0э + 0,02-qp/q3).
-
7.3.8. В соответствии с эксплуатационными документами вывести на экран теплосчетчика показания текущего времени. В момент смены показаний текущего времени включить секундомер.
-
7.3.9. Время измерения не менее 1 ч.
-
7.3.10. Относительную погрешность измерений текущего времени определяют по формуле где Тизм - интервал времени, измеренный теплосчетчиком, с;
Тэ - интервал времени, измеренный секундомером, с.
-
7.3.10.1. Результаты испытаний считаются положительными, если полученное значение относительной погрешности измерении текущего времени 6Т не превышает пределов допускаемой относительной погрешности измерении текущего времени ± 0,05 %.
-
8.1. Результаты поверки оформляют протоколами произвольной формы.
-
8.2. При положительных результатах поверки оформляют свидетельство о поверке в установленном порядке и делают соответствующую запись в эксплуатационных документах на теплосчетчик.
-
8.3. Знак поверки наносится на свидетельство о поверке теплосчетчика.
-
8.4. В целях предотвращения доступа к узлам регулировки и (или) элементам конструкции производят пломбировку теплосчетчиков. Схема пломбировки теплосчетчиков представлена на рисунке 1.
нанесенным знаком поверки
Пломба организации, установившей теплосчетчик
![Методика поверки. Теплосчетчики PROEXPERT. ОЕИ Аналитика](mp_html/869308317637aa4b08d543_files/869308317637aa4b08d543-4.png)

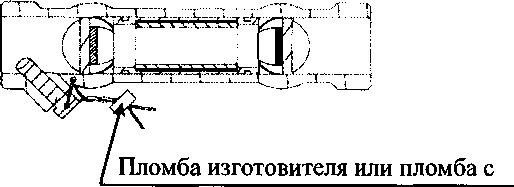

а) схема пломбировки термопреобразователя сопротивления на датчике расхода
б) схема пломбировки термопреобразователя сопротивления на обратном трубопроводе
![Методика поверки. Теплосчетчики PROEXPERT. ОЕИ Аналитика](mp_html/869308317637aa4b08d543_files/869308317637aa4b08d543-5.png)

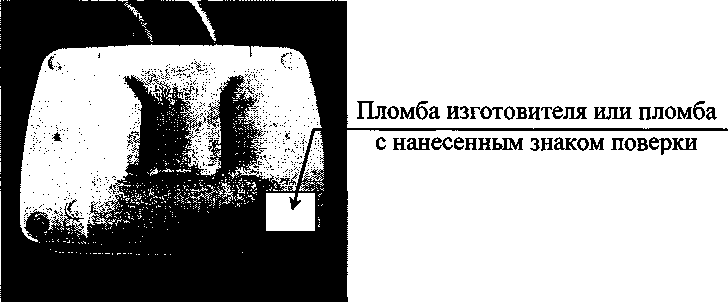

в) схема пломбировки вычислителя
Рисунок 1 - Схема пломбировки теплосчетчика
-
8.5. При отрицательных результатах поверки теплосчетчик к применению не допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в установленном порядке, а теплосчетчик направляют в ремонт или для настройки (регулировки) изготовителю или авторизованной сервисной организации.
