Методика поверки «Преобразователи термоэлектрические 210,220,310,360» (ИЦРМ-МП-254-19)
УТВЕРЖДАЮ
Генеральный директор ООО «НовЭК»
Технический директор
ООО «ИЦРМ»
Методика поверки
ИЦРМ-МП-254-19 г. Москва
2019 г.
Содержание
-
1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок преобразователей термоэлектрических 210, 220, 310, 360 (далее -преобразователи).
-
1.2 Преобразователи подлежат поверке с периодичностью, устанавливаемой потребителем с учетом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.
-
1.3 На первичную поверку следует предъявлять преобразователь до ввода в эксплуатацию, а также после ремонта.
-
1.4 Основные метрологические характеристики преобразователей приведены в таблице 1.
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур, °C |
от 0 до +1600 |
|
Диапазон выходного сигнала термоэлектродвижущей силы (ТЭДС), мВ |
от 0 до 28,243 |
|
Условное обозначение индивидуальной статической характеристики преобразования (ИСХ) |
С |
|
Пределы допускаемого отклонения ТЭДС от ИСХ в температурном эквиваленте, °C |
±4,4 |
2 ОПЕРАЦИИ ПОВЕРКИ
-
2.1 При проведении поверки выполняют операции, указанные в таблице 2.
Таблица 2
|
Наименование операции поверки |
Номер пункта методики поверки |
Необходимость выполнения | |
|
при первичной поверке |
при периодической поверке | ||
|
Внешний осмотр |
8.1 |
Да |
Да |
|
Проверка электрического сопротивления и прочности изоляции |
8.2 |
Ж |
Да |
|
Опробование |
8.3 |
Да |
Да |
|
Определение метрологических характеристик |
8.4 |
Да |
Да |
-
2.2 Последовательность проведения операций поверки обязательна.
-
2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки преобразователь бракуют и его поверку прекращают.
-
3.1 При проведении поверки рекомендуется применять средства поверки, приведенные в таблице 3.
-
3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.
-
3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Таблица 3
|
№ |
Наименование средства поверки |
Номер пункта методики |
Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики |
|
Основные средства поверки | |||
|
1 |
Термостат переливной прецизионный |
8.3, 8.4 |
Термостат переливной прецизионный ТПП-1, модификация ТПП-1.3, per. № 33744-07 |
|
2 |
Калибратор температуры |
8.4 |
Калибратор температуры «ЭЛЕМЕР-КТ-650К», модификация «ЭЛЕМЕР-КТ-650К/М2И», per. № 60979-15 |
|
3 |
Калибратор температуры эталонный |
8.4 |
Калибратор температуры эталонный КТ-1100, per. №26113-03 |
|
4 |
Преобразователь термоэлектрический эталонный |
8.4 |
Преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО, per. № 41201-09 |
|
5 |
Термометр сопротивления эталонный |
8.4 |
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3, per. № 57557-14 |
|
6 |
Измеритель температуры многоканальный |
8.4 |
Измеритель температуры многоканальный прецизионный МИТ 8, per. № 19736-11 |
|
7 |
Термометр цифровой эталонный |
8.4 |
Термометр цифровой эталонный ТЦЭ-005, модификация ТЦЭ-005/МЗ, per. № 40719-15 |
|
8 |
Вольтметр универсальный |
8.3, 8.4 |
Вольтметр универсальный цифровой GDM-78261, per. № 52669-13 |
|
Вспомогательные средства поверки (оборудование) | |||
|
9 |
Установка для проверки параметров электрической безопасности |
8.2 |
Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12 |
|
10 |
Термогигрометр электронный |
8.2 - 8.4 |
Термогигрометр электронный «CENTER» модель 313, per. № 22129-09 |
|
11 |
Сосуд Дьюара |
8.4 |
Стеклянный сосуд Дьюара емкостью от 0,5 до 1 л |
|
12 |
Печь высокотемпературная |
8.4 |
Печь высокотемпературная ВТП 1600-1, диапазон воспроизводимых температур от +300 до +1600 °C |
|
<омпьютер | |||
|
13 |
Персональный компьютер |
8.4 |
IBM PC; наличие интерфейса USB; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows |
4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на преобразователи и средства поверки.
-
4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.
-
5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные по ГОСТ 12.2.007.0-75, «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и указаниям по технике безопасности, оговоренными в технических описаниях, инструкциях по эксплуатации применяемых средств измерений и средств вычислительной техники.
-
6.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха от +15 до +35 °C;
-
- относительная влажность воздуха от 30 до 80 %.
Для контроля температуры окружающего воздуха и относительной влажности воздуха используется термогигрометр электронный «CENTER» модель 313.
7 ПОДГОТОВКА К ПОВЕРКЕ-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- изучить эксплуатационные документы на поверяемый преобразователь, а также руководства по эксплуатации на применяемые средства поверки;
-
- выдержать преобразователь в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;
-
- подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.
-
7.2 При использовании сосуда Дьюара:
-
7.2.1 Приготавливают льдо-водяную смесь, заполняют ею сосуд Дьюара и помещают в сосуд пробирку. Требования к приготовлению льда и обеспечению температуры 0 °C следующие:
-
-
- минимальные размеры сосуда Дьюара — диаметр не менее 70 мм, глубина не менее 300 мм;
-
- для приготовления хорошо раздробленного льда необходимо настругать или наколоть его. При использовании для поверки предпочтение отдается льду, похожему на снег, но допускается использование и колотого льда, если размеры отдельных кусочков не превышают 2 - 3 мм;
-
- смешать тертый лед и охлажденную воду таким образом, чтобы лед был насыщен водой, но не плавал в ней;
-
- при таянии льда скапливающуюся талую воду на дне сосуда Дьюара необходимо дренировать, признаком скапливания воды является появление воды на поверхности при надавливании на смесь воды и льда. В этом случае необходимо добавлять сухой лед в холодную воду, но так, чтобы ледяная крошка была, как минимум, ниже свободных концов преобразователя на 30 мм.
-
8.1 Внешний осмотр
При проведении внешнего осмотра проверяют:
-
- защитный корпус, внешние клеммы и внешние провода преобразователя не должны иметь видимых разрушений, резьба на клеммах, клеммных головках и штуцерах не должна иметь механических повреждений;
-
- отсутствие пыли на внешней поверхности преобразователя;
-
- наличие и соответствие надписей на элементах корпуса и маркировки функциональному назначению;
-
- комплектность преобразователя.
Результаты считать положительными, если защитный корпус, внешние клеммы и внешние провода преобразователя не имеют видимых разрушений, резьба на клеммах, клеммных головках и штуцерах не имеет механических повреждений, пыль на внешней поверхности преобразователя отсутствует, имеются соответствующие своему функциональному назначению надписи на элементах корпуса и маркировка, комплектность преобразователя соответствует эксплуатационной документации.
-
8.2 Проверка электрического сопротивления и прочности изоляции
-
8.2.1 Проверка электрического сопротивления изоляции
-
-
1) Электрическое сопротивление изоляции определять при испытательном напряжении 100 В.
-
2) Установку для проверки параметров электрической безопасности GPT-79803 подключить между цепью чувствительного элемента и металлической частью защитной арматуры.
-
3) Показания снимать в течение 10 с после подачи напряжения и фиксировать минимальное значение сопротивления.
Результаты считать положительными, если электрическое сопротивление изоляции преобразователей не менее 100 МОм.
-
8.2.2 Проверка электрической прочности изоляции
-
1) Электрическую прочность изоляции определять при испытательном напряжении синусоидальной формы частотой 50 Гц со значением 250 В.
-
2) Установку для проверки параметров электрической безопасности GPT-79803 подключить между цепью чувствительного элемента и металлической частью защитной арматуры.
-
3) Проверку следует начинать при напряжении, близком к нулю, и постепенно повышать его до испытательного в течение 1 минуты.
Результаты считать положительными, если электрическая изоляция преобразователя выдерживает в течение 1 минуты действие испытательного напряжения 250 В без пробоя изоляции или поверхностного перекрытия.
-
8.3 Опробование
Опробование осуществляется в следующей последовательности:
-
1) Подготовить преобразователь, основные средства поверки и вспомогательное оборудование в соответствии с руководствами по эксплуатации.
-
2) Поместить преобразователь в термостат переливной прецизионный ТПП-1.3 (далее - термостат).
-
3) Подключить преобразователь к вольтметру универсальному цифровому GDM-78261 (далее - вольтметр).
-
4) Установить на термостате плюс 25 °C и постепенно повышать (понижать).
-
5) Убедиться, что при повышении (понижении) температуры в термостате, выходной сигнал преобразователя изменяется на вольтметре в сторону повышения (понижения).
Результаты считать положительными, если при повышении (понижении) температуры в термостате, выходной сигнал преобразователя изменяется на вольтметре в сторону повышения (понижения).
-
8.4 Определение метрологических характеристик
Определение метрологических характеристик заключается в определении отклонения термоэлектродвижущей силы (далее - ТЭДС) от ИСХ (индивидуальной статической характеристики преобразования) и осуществляется в следующей последовательности:
-
1) Подготовить преобразователь, основные средства поверки и вспомогательное оборудование в соответствии с руководствами по эксплуатации.
-
2) Поместить преобразователь в зависимости от температуры:
-
- в термостат переливной прецизионный ТПП-1.3 (далее - термостат):
для значений температуры от 0 до +100 °C;
-
- в калибратор температуры «ЭЛЕМЕР-КТ-650К» (далее - калибратор):
для значений температуры от +100 до +600 °C;
-
- в калибратор температуры эталонный КТ-1100 (далее - калибратор):
для значений температуры от +600 до +1100 °C;
-
- в печь высокотемпературную ВТП 1600-1 (далее - печь):
для значений температуры от +1100 до +1600 °C.
-
3) К выводам поверяемого преобразователя, соблюдая полярность, подключить удлинительные медные провода. Свободные концы термопреобразователя скручивают с удлинительными медными проводами и места скруток помещают в термостатированные стеклянные пробирки. Для термостатирования стеклянных пробирок при 0 °C используются сосуды Дьюара, наполненные смесью дистиллированной воды и льда, приготовленного из дистиллированной воды. Свободные концы медных проводов подключить к вольтметру универсальному цифровому GDM-78261 (далее - вольтметр).
-
4) В качестве эталонного преобразователя (термометра) использовать:
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 с подключенным к нему термометром цифровым эталонным ТЦЭ-005 и персональным компьютером: для значений температуры от 0 до +660 °C;
-
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО с подключенным к нему измерителем температуры многоканальным прецизионным МИТ 8 (далее - МИТ 8): для значений температуры от +660 до +1600 °C.
-
5) Поместить эталонный преобразователь/термометр в термостат/капибратор/печь таким образом, чтобы его чувствительный элемент находился на одном уровне с чувствительным элементом поверяемого преобразователя и в непосредственной близости от него.
-
6) Установить с помощью калибратора, термостата или печи 5 (пять) значений температуры, равномерно распределенных в диапазоне измерений термопреобразователя.
-
7) Зафиксировать эталонное значение температуры на МИТ 8 или персональном компьютере.
-
8) Пересчитать значение ТЭДС поверяемого преобразователя в значения температуры по ИСХ в соответствии с приложением А.
-
9) Рассчитать значение отклонения от ИСХ преобразователей, °C, по формуле:
Д = Т -Т (1)
где Тизм - значение температуры, измеренное поверяемым преобразователем, °C;
Тэт-значение температуры, измеренное эталонным преобразователем/ термометром, °C.
Результаты считать положительными, если полученные значения отклонения ТЭДС от ИСХ преобразователей не превышают указанного в таблице 1.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 Положительные результаты поверки преобразователей оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815 и нанесением знака поверки.
-
9.2 Знак поверки наносится в свидетельство о поверке.
-
9.3 Отрицательные результаты поверки преобразователей оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а преобразователи не допускают к применению.
Заместитель начальника отдела испытаний ООО «ИЦРМ»
(обязательное)
Значения ТЭДС преобразователей

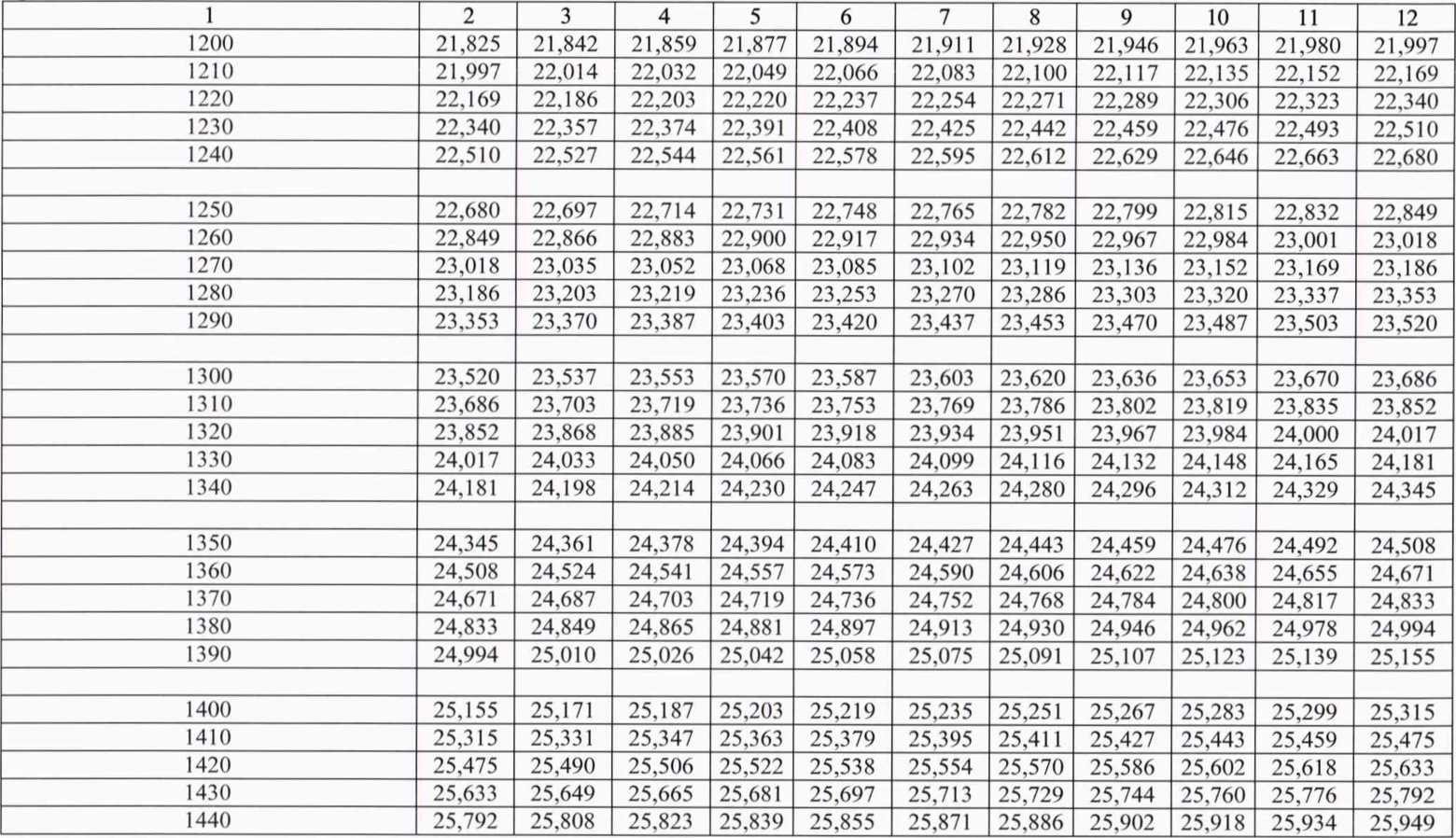

Таблица А.1 - Значения ТЭДС преобразователей
|
ТЭДС в мВ при температуре свободных концов 0 °C | |||||||||||
|
Температура рабочего конца, °C |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
0 |
0,000 |
0,013 |
0,027 |
0,040 |
0,054 |
0,067 |
0,081 |
0,094 |
0,108 |
0,122 |
0,135 |
|
10 |
0,135 |
0,149 |
0,163 |
0,176 |
0,190 |
0,204 |
0,218 |
0,231 |
0,245 |
0,259 |
0,273 |
|
20 |
0,273 |
0,287 |
0,301 |
0,315 |
0,329 |
0,342 |
0,356 |
0,370 |
0,385 |
0,399 |
0,413 |
|
30 |
0,413 |
0,427 |
0,441 |
0,455 |
0,469 |
0,483 |
0,498 |
0,512 |
0,526 |
0,540 |
0,555 |
|
40 |
0,555 |
0,569 |
0,583 |
0,598 |
0,612 |
0,627 |
0,641 |
0,656 |
0,670 |
0,685 |
0,699 |
|
50 |
0,699 |
0,714 |
0,728 |
0,743 |
0,757 |
0,772 |
0,787 |
0,801 |
0,816 |
0,831 |
0,846 |
|
60 |
0,846 |
0,860 |
0,875 |
0,890 |
0,905 |
0,920 |
0,934 |
0,949 |
0,964 |
0,979 |
0,994 |
|
70 |
0,994 |
1,009 |
1,024 |
1,039 |
1,054 |
1,069 |
1,084 |
1,099 |
1,114 |
1,129 |
1,145 |
|
80 |
1,145 |
1,160 |
1,175 |
1,190 |
1,205 |
1,221 |
1,236 |
1,251 |
1,266 |
1,282 |
1,297 |
|
90 |
1,297 |
1,312 |
1,328 |
1,343 |
1,359 |
1,374 |
1,389 |
1,405 |
1,420 |
1,436 |
1,451 |
|
100 |
1,451 |
1,467 |
1,483 |
1,498 |
1,514 |
1,529 |
1,545 |
1,561 |
1,576 |
1,592 |
1,608 |
|
НО |
1,608 |
1,624 |
1,639 |
1,655 |
1,671 |
1,687 |
1,702 |
1,718 |
1,734 |
1,750 |
1,766 |
|
120 |
1,766 |
1,782 |
1,798 |
1,814 |
1,830 |
1,846 |
1,862 |
1,878 |
1,894 |
1,910 |
1,926 |
|
130 |
1,926 |
1,942 |
1,958 |
1,974 |
1,990 |
2,006 |
2,023 |
2,039 |
2,055 |
2,071 |
2,087 |
|
140 |
2,087 |
2,104 |
2,120 |
2,136 |
2,152 |
2,169 |
2,185 |
2,201 |
2,218 |
2,234 |
2,251 |
|
150 |
2,251 |
2,267 |
2,283 |
2,300 |
2,316 |
2,333 |
2,349 |
2,366 |
2,382 |
2,399 |
2,415 |
|
160 |
2,415 |
2,432 |
2,449 |
2,465 |
2,482 |
2,498 |
2,515 |
2,532 |
2,548 |
2,565 |
2,582 |
|
170 |
2,582 |
2,599 |
2,615 |
2,632 |
2,649 |
2,666 |
2,682 |
2,699 |
2,716 |
2,733 |
2,750 |
|
180 |
2,750 |
2,767 |
2,784 |
2,800 |
2,817 |
2,834 |
2,851 |
2,868 |
2,885 |
2,902 |
2,919 |
|
190 |
2,919 |
2,936 |
2,953 |
2,970 |
2,987 |
3,004 |
3,021 |
3,039 |
3,056 |
3,073 |
3,090 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
200 |
3,090 |
3,107 |
3,124 |
3,141 |
3,159 |
3,176 |
3,193 |
3,210 |
3,228 |
3,245 |
3,262 |
|
210 |
3,262 |
3,279 |
3,297 |
3,314 |
3,331 |
3,349 |
3,366 |
3,383 |
3,401 |
3,418 |
3,436 |
|
220 |
3,436 |
3,453 |
3,470 |
3,488 |
3,505 |
3,523 |
3,540 |
3,558 |
3,575 |
3,593 |
3,610 |
|
230 |
3,610 |
3,628 |
3,645 |
3,663 |
3,680 |
3,698 |
3,716 |
3,733 |
3,751 |
3,768 |
3,786 |
|
240 |
3,786 |
3,804 |
3,821 |
3,839 |
3,857 |
3,875 |
3,892 |
3,910 |
3,928 |
3,945 |
3,963 |
|
250 |
3,963 |
3,981 |
3,999 |
4,017 |
4,034 |
4,052 |
4,070 |
4,088 |
4,106 |
4,124 |
4,141 |
|
260 |
4,141 |
4,159 |
4,177 |
4,195 |
4,213 |
4,231 |
4,249 |
4,267 |
4,285 |
4,303 |
4,321 |
|
270 |
4,321 |
4,339 |
4,357 |
4,375 |
4,393 |
4,411 |
4,429 |
4,447 |
4,465 |
4,483 |
4,501 |
|
280 |
4,501 |
4,519 |
4,537 |
4,555 |
4,573 |
4,592 |
4,610 |
4,628 |
4,646 |
4,664 |
4,682 |
|
290 |
4,682 |
4,701 |
4,719 |
4,737 |
4,755 |
4,773 |
4,792 |
4,810 |
4,828 |
4,846 |
4,865 |
|
300 |
4,865 |
4,883 |
4,901 |
4,920 |
4,938 |
4,956 |
4,974 |
4,993 |
5,011 |
5,030 |
5,048 |
|
310 |
5,048 |
5,066 |
5,085 |
5,103 |
5,121 |
5,140 |
5,158 |
5,177 |
5,195 |
5,214 |
5,232 |
|
320 |
5,232 |
5,250 |
5,269 |
5,287 |
5,306 |
5,324 |
5,343 |
5,361 |
5,380 |
5,398 |
5,417 |
|
330 |
5,417 |
5,435 |
5,454 |
5,473 |
5,491 |
5,510 |
5,528 |
5,547 |
5,565 |
5,584 |
5,603 |
|
340 |
5,603 |
5,621 |
5,640 |
5,658 |
5,677 |
5,696 |
5,714 |
5,733 |
5,752 |
5,770 |
5,789 |
|
350 |
5,789 |
5,808 |
5,827 |
5,845 |
5,864 |
5,883 |
5,901 |
5,920 |
5,939 |
5,958 |
5,976 |
|
360 |
5,976 |
5,995 |
6,014 |
6,033 |
6,051 |
6,070 |
6,089 |
6,108 |
6,127 |
6,145 |
6,164 |
|
370 |
6,164 |
6,183 |
6,202 |
6,221 |
6,240 |
6,259 |
6,277 |
6,296 |
6,315 |
6,334 |
6,353 |
|
380 |
6,353 |
6,372 |
6,391 |
6,410 |
6,429 |
6,447 |
6,466 |
6,485 |
6,504 |
6,523 |
6,542 |
|
390 |
6,542 |
6,561 |
6,580 |
6,599 |
6,618 |
6,637 |
6,656 |
6,675 |
6,694 |
6,713 |
6,732 |
|
400 |
6,732 |
6,751 |
6,770 |
6,789 |
6,808 |
6,827 |
6,846 |
6,865 |
6,884 |
6,903 |
6,922 |
|
410 |
6,922 |
6,941 |
6,961 |
6,980 |
6,999 |
7,018 |
7,037 |
7,056 |
7,075 |
7,094 |
7,113 |
|
420 |
7,113 |
7,132 |
7,152 |
7,171 |
7,190 |
7,209 |
7,228 |
7,247 |
7,267 |
7,286 |
7,305 |
|
430 |
7,305 |
7,324 |
7,343 |
7,362 |
7,382 |
7,401 |
7,420 |
7,439 |
7,458 |
7,478 |
7,497 |
|
440 |
7,497 |
7,516 |
7,535 |
7,554 |
7,574 |
7,593 |
7,612 |
7,631 |
7,651 |
7,670 |
7,689 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
450 |
7,689 |
7,708 |
7,728 |
7,747 |
7,766 |
7,786 |
7,805 |
7,824 |
7,843 |
7,863 |
7,882 |
|
460 |
7,882 |
7,901 |
7,921 |
7,940 |
7,959 |
7,979 |
7,998 |
8,017 |
8,037 |
8,056 |
8,075 |
|
470 |
8,075 |
8,095 |
8,114 |
8,133 |
8,153 |
8,172 |
8,191 |
8,211 |
8,230 |
8,249 |
8,269 |
|
480 |
8,269 |
8,288 |
8,308 |
8,327 |
8,346 |
8,366 |
8,385 |
8,404 |
8,424 |
8,443 |
8,463 |
|
490 |
8,463 |
8,482 |
8,502 |
8,521 |
8,540 |
8,560 |
8,579 |
8,599 |
8,618 |
8,637 |
8,657 |
|
500 |
8,657 |
8,676 |
8,696 |
8,715 |
8,735 |
8,754 |
8,774 |
8,793 |
8,812 |
8,832 |
8,851 |
|
510 |
8,851 |
8,871 |
8,890 |
8,910 |
8,929 |
8,949 |
8,968 |
8,988 |
9,007 |
9,027 |
9,046 |
|
520 |
9,046 |
9,066 |
9,085 |
9,105 |
9,124 |
9,144 |
9,163 |
9,183 |
9,202 |
9,222 |
9,241 |
|
530 |
9,241 |
9,261 |
9,280 |
9,300 |
9,319 |
9,339 |
9,358 |
9,378 |
9,397 |
9,417 |
9,436 |
|
540 |
9,436 |
9,456 |
9,475 |
9,495 |
9,514 |
9,534 |
9,553 |
9,573 |
9,592 |
9,612 |
9,631 |
|
550 |
9,631 |
9,651 |
9,670 |
9,690 |
9,710 |
9,729 |
9,749 |
9,768 |
9,788 |
9,807 |
9,827 |
|
560 |
9,827 |
9,846 |
9,866 |
9,885 |
9,905 |
9,925 |
9,944 |
9,964 |
9,983 |
10,003 |
10,022 |
|
570 |
10,022 |
10,042 |
10,061 |
10,081 |
10,100 |
10,120 |
10,140 |
10,159 |
10,179 |
10,198 |
10,218 |
|
580 |
10,218 |
10,237 |
10,257 |
10,276 |
10,296 |
10,316 |
10,335 |
10,355 |
10,374 |
10,394 |
10,413 |
|
590 |
10,413 |
10,433 |
10,452 |
10,472 |
10,491 |
10,511 |
10,531 |
10,550 |
10,570 |
10,589 |
10,609 |
|
600 |
10,609 |
10,628 |
10,648 |
10,667 |
10,687 |
10,706 |
10,726 |
10,746 |
10,765 |
10,785 |
10,804 |
|
610 |
10,804 |
10,824 |
10,843 |
10,863 |
10,882 |
10,902 |
10,921 |
10,941 |
10,960 |
10,980 |
10,999 |
|
620 |
10,999 |
11,019 |
11,038 |
11,058 |
11,077 |
11,097 |
11,117 |
11,136 |
11,156 |
1 1,175 |
11,195 |
|
630 |
1 1,195 |
11,214 |
11,234 |
11,253 |
11,273 |
11,292 |
11,312 |
11,331 |
11,351 |
11,370 |
11,390 |
|
640 |
11,390 |
11,409 |
11,429 |
11,448 |
11,468 |
11,487 |
11,507 |
11,526 |
11,546 |
11,565 |
11,585 |
|
650 |
11,585 |
11,604 |
11,624 |
11,643 |
11,663 |
11,682 |
11,702 |
11,721 |
11,741 |
11,760 |
11,780 |
|
660 |
11,780 |
11,799 |
11,818 |
11,838 |
11,857 |
11,877 |
11,896 |
11,916 |
11,935 |
11,955 |
11,974 |
|
670 |
11,974 |
11,994 |
12,013 |
12,033 |
12,052 |
12,072 |
12,091 |
12,111 |
12,130 |
12,150 |
12,169 |
|
680 |
12,169 |
12,189 |
12,208 |
12,228 |
12,247 |
12,267 |
12,286 |
12,306 |
12,325 |
12,344 |
12,364 |
|
690 |
12,364 |
12,383 |
12,403 |
12,422 |
12,442 |
12,461 |
12,481 |
12,500 |
12,520 |
12,539 |
12,559 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
700 |
12,559 |
12,578 |
12,597 |
12,617 |
12,636 |
12,656 |
12,675 |
12,695 |
12,714 |
12,734 |
12,753 |
|
710 |
12,753 |
12,772 |
12,792 |
12,811 |
12,831 |
12,850 |
12,870 |
12,889 |
12,908 |
12,928 |
12,947 |
|
720 |
12,947 |
12,967 |
12,986 |
13,006 |
13,025 |
13,044 |
13,064 |
13,083 |
13,103 |
13,122 |
13,141 |
|
730 |
13,141 |
13,161 |
13,180 |
13,200 |
13,219 |
13,238 |
13,258 |
13,277 |
13,297 |
13,316 |
13,335 |
|
740 |
13,335 |
13,355 |
13,374 |
13,393 |
13,413 |
13,432 |
13,452 |
13,471 |
13,490 |
13,510 |
13,529 |
|
750 |
13,529 |
13,548 |
13,568 |
13,587 |
13,606 |
13,626 |
13,645 |
13,665 |
13,684 |
13,703 |
13,723 |
|
760 |
13,723 |
13,742 |
13,761 |
13,781 |
13,800 |
13,819 |
13,839 |
13,858 |
13,877 |
13,896 |
13,916 |
|
770 |
13,916 |
13,935 |
13,954 |
13,974 |
13,993 |
14,012 |
14,032 |
14,051 |
14,070 |
14,089 |
14,109 |
|
780 |
14,109 |
14,128 |
14,147 |
14,167 |
14,186 |
14,205 |
14,224 |
14,244 |
14,263 |
14,282 |
14,301 |
|
790 |
14,301 |
14,321 |
14,340 |
14,359 |
14,378 |
14,398 |
14,417 |
14,436 |
14,455 |
14,475 |
14,494 |
|
800 |
14,494 |
14,513 |
14,532 |
14,551 |
14,571 |
14,590 |
14,609 |
14,628 |
14,647 |
14,667 |
14,686 |
|
810 |
14,686 |
14,705 |
14,724 |
14,743 |
14,763 |
14,782 |
14,801 |
14,820 |
14,839 |
14,858 |
14,878 |
|
820 |
14,878 |
14,897 |
14,916 |
14,935 |
14,954 |
14,973 |
14,993 |
15,012 |
15,031 |
15,050 |
15,069 |
|
830 |
15,069 |
15,088 |
15,107 |
15,126 |
15,146 |
15,165 |
15,184 |
15,203 |
15,222 |
15,241 |
15,260 |
|
840 |
15,260 |
15,279 |
15,298 |
15,317 |
15,336 |
15,356 |
15,375 |
15,394 |
15,413 |
15,432 |
15,451 |
|
850 |
15,451 |
15,470 |
15,489 |
15,508 |
15,527 |
15,546 |
15,565 |
15,584 |
15,603 |
15,622 |
15,641 |
|
860 |
15,641 |
15,660 |
15,679 |
15,698 |
15,717 |
15,736 |
15,755 |
15,774 |
15,793 |
15,812 |
15,831 |
|
870 |
15,831 |
15,850 |
15,869 |
15,888 |
15,907 |
15,926 |
15,945 |
15,964 |
15,983 |
16,002 |
16,021 |
|
880 |
16,021 |
16,040 |
16,058 |
16,077 |
16,096 |
16,115 |
16,134 |
16,153 |
16,172 |
16,191 |
16,210 |
|
890 |
16,210 |
16,229 |
16,248 |
16,266 |
16,285 |
16,304 |
16,323 |
16,342 |
16,361 |
16,380 |
16,398 |
|
900 |
16,398 |
16,417 |
16,436 |
16,455 |
16,474 |
16,493 |
16,511 |
16,530 |
16,549 |
16,568 |
16,587 |
|
910 |
16,587 |
16,606 |
16,624 |
16,643 |
16,662 |
16,681 |
16,699 |
16,718 |
16,737 |
16,756 |
16,775 |
|
920 |
16,775 |
16,793 |
16,812 |
16,831 |
16,850 |
16,868 |
16,887 |
16,906 |
16,924 |
16,943 |
16,962 |
|
930 |
16,962 |
16,981 |
16,999 |
17,018 |
17,037 |
17,055 |
17,074 |
17,093 |
17,111 |
17,130 |
17,149 |
|
940 |
17,149 |
17,167 |
17,186 |
17,205 |
17,223 |
17,242 |
17,261 |
17,279 |
17,298 |
17,317 |
17,335 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
950 |
17,335 |
17,354 |
17,373 |
17,391 |
17,410 |
17,428 |
17,447 |
17,465 |
17,484 |
17,503 |
17,521 |
|
960 |
17,521 |
17,540 |
17,558 |
17,577 |
17,595 |
17,614 |
17,633 |
17,651 |
17,670 |
17,688 |
17,707 |
|
970 |
17,707 |
17,725 |
17,744 |
17,762 |
17,781 |
17,799 |
17,818 |
17,836 |
17,855 |
17,873 |
17,892 |
|
980 |
17,892 |
17,910 |
17,929 |
17,947 |
17,966 |
17,984 |
18,002 |
18,021 |
18,039 |
18,058 |
18,076 |
|
990 |
18,076 |
18,095 |
18,113 |
18,131 |
18,150 |
18,168 |
18,187 |
18,205 |
18,223 |
18,242 |
18,260 |
|
1000 |
18,260 |
18,279 |
18,297 |
18,315 |
18,334 |
18,352 |
18,370 |
18,389 |
18,407 |
18,425 |
18,444 |
|
1010 |
18,444 |
18,462 |
18,480 |
18,499 |
18,517 |
18,535 |
18,553 |
18,572 |
18,590 |
18,608 |
18,627 |
|
1020 |
18,627 |
18,645 |
18,663 |
18,681 |
18,700 |
18,718 |
18,736 |
18,754 |
18,773 |
18,791 |
18,809 |
|
1030 |
18,809 |
18,827 |
18,845 |
18,864 |
18,882 |
18,900 |
18,918 |
18,936 |
18,955 |
18,973 |
18,991 |
|
1040 |
18,991 |
19,009 |
19,027 |
19,045 |
19,064 |
19,082 |
19,100 |
19,118 |
19,136 |
19,154 |
19,172 |
|
1050 |
19,172 |
19,190 |
19,208 |
19,227 |
19,245 |
19,263 |
19,281 |
19,299 |
19,317 |
19,335 |
19,353 |
|
1060 |
19,353 |
19,371 |
19,389 |
19,407 |
19,425 |
19,443 |
19,461 |
19,479 |
19,497 |
19,515 |
19,533 |
|
1070 |
19,533 |
19,551 |
19,569 |
19,587 |
19,605 |
19,623 |
19,641 |
19,659 |
19,677 |
19,695 |
19,713 |
|
1080 |
19,713 |
19,731 |
19,749 |
19,767 |
19,785 |
19,803 |
19,821 |
19,839 |
19,856 |
19,874 |
19,892 |
|
1090 |
19,892 |
19,910 |
19,928 |
19,946 |
19,964 |
19,982 |
19,999 |
20,017 |
20,035 |
20,053 |
20,071 |
|
1100 |
20,071 |
20,089 |
20,106 |
20,124 |
20,142 |
20,160 |
20,178 |
20,195 |
20,213 |
20,231 |
20,249 |
|
1 1 10 |
20,249 |
20,267 |
20,284 |
20,302 |
20,320 |
20,338 |
20,355 |
20,373 |
20,391 |
20,409 |
20,426 |
|
1 120 |
20,426 |
20,444 |
20,462 |
20,479 |
20,497 |
20,515 |
20,532 |
20,550 |
20,568 |
20,585 |
20,603 |
|
ИЗО |
20,603 |
20,621 |
20,638 |
20,656 |
20,674 |
20,691 |
20,709 |
20,727 |
20,744 |
20,762 |
20,779 |
|
1140 |
20,779 |
20,797 |
20,815 |
20,832 |
20,850 |
20,867 |
20,885 |
20,902 |
20,920 |
20,938 |
20,955 |
|
1150 |
20,955 |
20,973 |
20,990 |
21,008 |
21,025 |
21,043 |
21,060 |
21,078 |
21,095 |
21,113 |
21,130 |
|
1160 |
21,130 |
21,148 |
21,165 |
21,183 |
21,200 |
21,218 |
21,235 |
21,253 |
21,270 |
21,287 |
21,305 |
|
1170 |
21,305 |
21,322 |
21,340 |
21,357 |
21,375 |
21,392 |
21,409 |
21,427 |
21,444 |
21,461 |
21,479 |
|
1180 |
21,479 |
21,496 |
21,514 |
21,531 |
21,548 |
21,566 |
21,583 |
21,600 |
21,618 |
21,635 |
21,652 |
|
1190 |
21,652 |
21,670 |
21,687 |
21,704 |
21,721 |
21,739 |
21,756 |
21,773 |
21,790 |
21,808 |
21,825 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1450 |
25,949 |
25,965 |
25,981 |
25,997 |
26,012 |
26,028 |
26,044 |
26,060 |
26,075 |
26,091 |
26,107 |
|
1460 |
26,107 |
26,122 |
26,138 |
26,154 |
26,169 |
26,185 |
26,201 |
26,216 |
26,232 |
26,248 |
26,263 |
|
1470 |
26,263 |
26,279 |
26,294 |
26,310 |
26,326 |
26,341 |
26,357 |
26,372 |
26,388 |
26,403 |
26,419 |
|
1480 |
26,419 |
26,435 |
26,450 |
26,466 |
26,481 |
26,497 |
26,512 |
26,528 |
26,543 |
26,559 |
26,574 |
|
1490 |
26,574 |
26,590 |
26,605 |
26,621 |
26,636 |
26,652 |
26,667 |
26,683 |
26,698 |
26,714 |
26,729 |
|
1500 |
26,729 |
26,744 |
26,760 |
26,775 |
26,791 |
26,806 |
26,822 |
26,837 |
26,852 |
26,868 |
26,883 |
|
1510 |
26,883 |
26,899 |
26,914 |
26,929 |
26,945 |
26,960 |
26,975 |
26,991 |
27,006 |
27,021 |
27,037 |
|
1520 |
27,037 |
27,052 |
27,067 |
27,083 |
27,098 |
27,113 |
27,128 |
27,144 |
27,159 |
27,174 |
27,190 |
|
1530 |
27,190 |
27,205 |
27,220 |
27,235 |
27,250 |
27,266 |
27,281 |
27,296 |
27,311 |
27,327 |
27,342 |
|
1540 |
27,342 |
27,357 |
27,372 |
27,387 |
27,403 |
27,418 |
27,433 |
27,448 |
27,463 |
27,478 |
27,493 |
|
1550 |
27,493 |
27,509 |
27,524 |
27,539 |
27,554 |
27,569 |
27,584 |
27,599 |
27,614 |
27,629 |
27,645 |
|
1560 |
27,645 |
27,660 |
27,675 |
27,690 |
27,705 |
27,720 |
27,735 |
27,750 |
27,765 |
27,780 |
27,795 |
|
1570 |
27,795 |
27,810 |
27,825 |
27,840 |
27,855 |
27,870 |
27,885 |
27,900 |
27,915 |
27,930 |
27,945 |
|
1580 |
27,945 |
27,960 |
27,975 |
27,990 |
28,005 |
28,020 |
28,034 |
28,049 |
28,064 |
28,079 |
28,094 |
|
1590 |
28,094 |
28,109 |
28,124 |
28,139 |
28,154 |
28,169 |
28,183 |
28,198 |
28,213 |
28,228 |
28,243 |
|
1600 |
28,243 |
Стр. 15 из 15
