УТВЕРЖДАЮ

СОГЛАСОВАНО

ФГУП «СНИИМ»

Е.С. Коптев

2015 г.

Преобразователи измерительные ТензоТЭК

ОФТ.20.609.00.00 МП

Методика поверки

t Р fc к 2- ~ А ’’з

2015 г.

СОДЕРЖАНИЕ

Лист

ПРИЛОЖЕНИЕ А. Структурная схема рабочего места для проведения поверки ТензоТЭК

ПРИЛОЖЕНИЕ Б. Образец оформления протокола поверки ТензоТЭК

Настоящая методика поверки (далее - МП) распространяется на преобразователи измерительные ТензоТЭК (далее - ТензоТЭК), разработанные и изготовленные ООО НПП "ТЭК" (г. Томск), и устанавливает методы и средства первичной и периодической поверок.

Модификации ТензоТЭК:

ТензоТЭК-XX

Обозначение преобразователя измерительного

03 - с ведением архива

04 - без ведения архива

ТензоТЭК подлежит первичной поверке при выпуске из производства или ремонта и периодической поверке - в процессе эксплуатации.

Рекомендуемый интервал между поверками - 1 год.

ТензоТЭК выпускаются по техническим условиям ТУ 4221-609-20885897-2015.

1 Операции поверки
  • 1.1 При проведении поверки ТензоТЭК, должны быть выполнены операции, указанные в таблице 1.

Таблица 1                           _______________________________________

Наименование операции

Номер пункта методики поверки

1 Рассмотрение документации

6.1

2 Внешний осмотр

6.2

3 Опробование

6.3

4 Проверка целостности и подлинности ПО

6.4

5 Определение метрологических характеристик

6.5

2 Средства поверки
  • 2.1 При проведении поверки применяют эталоны и вспомогательное оборудование, перечень которых приведен в таблице 2.

  • 2.2 Все применяемые средства измерений должны быть поверены и иметь действующий срок поверки, испытательное оборудование должно быть аттестовано и иметь действующий срок аттестации.

Таблица 2

Средства поверки и вспомогательное оборудование

Технические характеристики

Тип

Термометр

Диапазон измерений

(минус 30 ... + 50) °C, ГОСТ 112-78

ТМ 6-1

Гигрометр психрометрический

Диапазон измерений (20 - 90) %

ВИТ-1

Барометр

Диапазон измерений (5 - 790) мм рт.ст.

М 110

Имитатор выходных сигналов тензорезисторов

Диапазон выходных сигналов (0-10) мВ, КТ 0,02

ИСТ-1

Примечание - При проведении поверки возможно применение других средств измерений, обеспечивающих контроль метрологических характеристик ТензоТЭК с требуемой точностью.

3 Требования к квалификации поверителей

Поверку ТензоТЭК проводят лица, аттестованные в качестве поверителей средств измерений, а также аттестованные для работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей) и освоившие работу с ТензоТЭК.

4 Требования безопасности

При проведении поверки должны соблюдаться требования безопасности в соответствии с требованиями ГОСТ 12.2.003-91, а также требования безопасности, установленные эксплуатационной документацией на поверяемый преобразователь и на применяемые средства поверки и вспомогательное оборудование.

5 Условия проведения поверки и подготовка к ней
  • 5.1 При поверке ТензоТЭК соблюдают следующие условия:

  • - температура окружающего воздуха, °C                    от 15 до 25;

  • - относительная влажность окружающего воздуха, %         от 30 до 80;

  • - атмосферное давление, кПа (мм рт. ст.)                     от 84 до 107 (от 630 до 800);

  • 5.2 На поверку ТензоТЭК представляют следующие документы:

  • - настоящую МП;

  • - руководство по эксплуатации на модификацию ТензоТЭК;

  • - формуляр на модификацию ТензоТЭК;

  • - руководство оператора на модификацию ТензоТЭК.

  • 5.3 Непосредственно перед проведением поверки выполняют следующие подготовительные работы:

  • - подготавливают средства поверки и вспомогательное оборудование, приведенные в таблице 2, к работе в соответствии с распространяющейся на них эксплуатационной документацией;

  • - собирают схему рабочего места согласно схеме приложения А настоящей МП;

  • - включают ТензоТЭК в сеть не менее чем за 10 минут до начала проведения поверки;

  • - устанавливают на цифровой панели ТензоТЭК значение ускорения свободного падения согласно руководству оператора;

  • - проводят настройку согласно пункту 5.4 настоящей МП.

  • 5.4 Проведение настройки

    • 5.4.1 Проведение настройки ТензоТЭК-03

Настройку проводят в следующей последовательности:

  • - устанавливают при помощи имитатора выходных сигналов тензорезисторов ИСТ-1 (далее -имитатор) значение сигнала датчика (далее - датчик), равное 0 мВ/В;

  • - вводят пароль на запрос ввода пароля (Е-0000);

  • - переходят к меню F1-00, нажатием клавиши "F1";

  • - нажимают клавишу ";

  • - переходят к просмотру текущего кода АЦП нажатием клавиши ">0<";

  • - дожидаются, пока код АЦП установится, после чего записывают текущее значение кода АЦП нажатием клавиши

  • - устанавливают при помощи имитатора значение сигнала датчика, равное 3 мВ/В;

  • - переходят в режим F1;

  • - вводят пароль;

  • - нажимают клавишу ">0<" для перехода в режиме F1 к переменной величине;

  • - нажимают клавишу "->"для изменения значения переменной величины;

  • - переходят к меню F1-05 (режим просмотра текущего кода АЦП) согласно руководству оператора ОФТ.20.609.00.00 РО;

  • - нажимают клавишу ">0<" для просмотра текущего кода АЦП;

  • - дожидаются, пока код АЦП установится, после чего записывают текущее значение кода АЦП нажатием клавиши "+1

  • - переходят к меню F1-06 (ввод максимального значения измеряемой нагрузки в кг);

  • - вводят максимальное значение нагрузки в килограммах (настройку выполняют на конкретный диапазон измерений нагрузки);

  • - переходят в основной режим (меню F1-00) для просмотра результатов измерений.

  • 5.4.2 Проведение настройки ТензоТЭК-04

Настройку проводят в следующей последовательности:

  • - устанавливают при помощи имитатора значение сигнала датчика, равное 0 мВ/В;

  • - нажимают клавишу "Настройка", расположенную на боковой панели корпуса ТензоТЭК-04;

  • - переходят к меню "Нулевая масса" согласно руководству оператора ОФТ. 18.1878.00.00 РО;

  • - дожидаются, пока код АЦП установится, после чего записывают нулевое значение нажатием клавиши "+J";

  • - устанавливают с помощью имитатора значение сигнала датчика, равное 3 мВ/В;

  • - переходят в меню "Эталонная масса";

  • - вводят значение нагрузки в килограммах;

  • - дожидаются, пока код АЦП установится, после чего записывают текущее значение кода

АЦП нажатием клавиши "f1";

  • - переходят в меню "Мах масса";

  • - вводят значение нагрузки в килограммах, соответствующее максимальной нагрузке датчика;

  • - переходят в основной режим нажатием клавиши "Настройка" для просмотра результатов измерений.

6 Проведение поверки 6.1 Рассмотрение документации

При рассмотрении документации проверяют выполнение следующих требований:

  • - комплектность документации должна соответствовать требованиям пункта 5.2 настоящей МП;

  • - средства поверки, приведенные в таблице 2 настоящей МП, должны быть пригодны к применению (имеют действующие свидетельства о поверке или оттиски поверительных клейм).

6.2 Внешний осмотр

При проведении внешнего осмотра проверяют соответствие внешнего вида ТензоТЭК конструкторской документации ОФТ.20.609.00.00 (для ТензоТЭК-03), ОФТ. 18.1878.00.00 (для ТензоТЭК-04).

Не допускают к дальнейшей поверке ТензоТЭК, у которого обнаружен хотя бы один из перечисленных ниже недостатков:

  • - видимые механические повреждения корпуса;

  • - неисправность устройств индикации;

  • - непрочность крепления соединительных колодок.

Примечание - При оперативном устранении пользователем ТензоТЭК недостатков, замеченных при визуальном осмотре, поверка продолжается.

6.3 Опробование

Опробование проводят путем имитации выходных сигналов датчиков при помощи имитатора. Переходят на цифровой панели ТензоТЭК в основной режим согласно руководству оператора. Изменяют при помощи имитатора значение сигнала датчика в диапазоне от 0 до 3 мВ/В. Изменение значений нагрузки контролируют по показаниям на дисплее ТензоТЭК в основном режиме.

Проверяют работоспособность других функциональных возможностей ТензоТЭК, предусмотренных эксплуатационной документацией.

6.4 Проверка целостности и подлинности ПО

Программное обеспечение преобразователей является встроенным и метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

  • 6.4.1 Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении питания или по запросу оператора в регистровой структуре (протокол Modbus RTU):

ТензоТЭК-03

После включения питания ТензоТЭК-03 на шестиразрядном семисегментном индикаторе производится тест индикации последовательным включением сегментов. После окончания теста происходит инициализация системы, при которой в течение 5 с отображаются идентификационные данные ПО: "ПО 1.2", где "1.2" - номер версии ПО. Затем ТензоТЭК-03 переходит в режим "Основной".

ТензоТЭК-04

После включения питания на дисплее ТензоТЭК-04 высвечиваются идентификационные данные ПО: "ТензоТЭК-04 1.1", где "1.1"- номер версии ПО.

  • 6.4.2 Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается посредством пароля (для ТензоТЭК-03), посредством использования пломбируемой клавиши "Настройка" (для ТензоТЭК-04), а также нанесением оттиска клейма на пломбировочную мастику винта, стопорящего отвинчивание крышки от корпуса, расположенного на передней панели.

6.5 Определение метрологических характеристик
  • 6.5.1 Определение погрешности преобразования выходных сигналов в значение массы

Погрешность преобразования выходных сигналов проверяется при возрастающих и убывающих значениях сигналов тензокалибратора в точках, равномерно распределенных во всем диапазоне, включая значения выходных сигналов, соответствующих наименьшему и наибольшему пределу измерений, а также точки, соответствующие 500 и 2000 поверочных интервалов при значении полного сопротивления датчика 400 Ом. Преобразователь предварительно настраивается на необходимое значение нагрузки, соответствующее максимальному значению РКП имитируемого датчика.

Значение погрешности 8, выраженное в поверочных интервалах (е) определяется по формуле: где Миэм - измеренное значение нагрузки в i-й точке диапазона измерения, кг;

М

max

max

Мзад - действительное значение имитируемой нагрузки в i-й точке диапазона измерения, кг;

Мтах - значение имитируемой нагрузки (кг), соответствующее максимальному значению РКП имитируемого датчика;

птах ~ максимальное значение числа поверочных интервалов преобразователя (3000).

Результаты измерений заносят в протокол поверки, рекомендуемая форма которого приведена в Приложении Б настоящей МП.

Значение погрешности 8 во всех проверяемых точках не должно превышать пределов допускаемой погрешности, указанных в таблице 3.

Таблица 3

Значение нагрузки т, выраженной в поверочных интервалах е

Пределы допускаемой погрешности

0 < m < 500

± 0,3 е

500 < m < 2000

± 0,5 е

2000 < m < 3000

± 0,8 е

  • 6.5.2 Определение погрешности преобразования при работе устройства тарирования

Установить с помощью имитатора значение сигнала датчика 1,5 мВ/B. Проконтролировать заданное значение нагрузки на дисплее ТензоТЭК, находясь в основном режиме.

Нажать клавишу "ТАРА", расположенную на лицевой панели ТензоТЭК. Должно произойти присвоение установленного значения нагрузки значению массы тары. Проконтролировать массу нетто, значение которой должно быть 0 кг.

Провести процедуру по п.6.5.1, максимальное значение нагрузки при этом уменьшается на массу тары.

Результаты измерений заносят в протокол поверки, рекомендуемая форма которого приведена в Приложении Б настоящей МП.

Значение погрешности 8 во всех проверяемых точках не должно превышать пределов допускаемой погрешности, указанных в таблице 3.

  • 6.5.3 Определение погрешности преобразования выходных сигналов в значение силы

Последовательно с помощью имитатора задают значения сигнала датчика, равномерно распределенных во всем диапазоне от 0 до 3 мВ/B. Преобразователь предварительно настраивается на необходимое значение нагрузки в Ньютонах, соответствующее максимальному значению РКП имитируемого датчика с учетом ускорения свободного падения 9,8066 м/с2, при значении полного сопротивления датчика 400 Ом.

Отсчет результатов измерений нагрузки в Н провести по показаниям на дисплее ТензоТЭК.

Результаты измерений заносят в протокол поверки, рекомендуемая форма которого приведена в Приложении Б настоящей МП.

Значение приведенной погрешности преобразования выходных сигналов в значение силы у (%) определяется по формуле

Гизм-Гзад 400о/

F

max

где F„3M - измеренное значение нагрузки, Н;

Взад - заданное значение нагрузки, Н;

Fmax - значение имитируемой нагрузки (Н), соответствующее максимальному значению РКП имитируемого датчика (3,0 мВ/В).

Значение погрешности во всех проверяемых точках не должно превышать пределов допускаемой приведенной погрешности ± 0,1 %.

7 Оформление результатов поверки
  • 7.1  Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Б настоящей МП.

  • 7.2 При положительных результатах поверки в формуляре делается запись в разделе "Поверка" о том, что поверка проведена с указанием даты и подписи лица, выполнившего поверку. Запись должна быть удостоверена поверительным клеймом или наклейкой. Клеймо или наклейку наносят на лицевую панель корпуса ТензоТЭК.

  • 7.3 При отрицательных результатах поверки ТензоТЭК к эксплуатации не допускают. Отрицательные результаты поверки оформляют в соответствии с ПР 50.2.006-94.

ПРИЛОЖЕНИЕ А (обязательное) Структурная схема рабочего места для проведения поверки ТензоТЭК

ТензоТЭК-03

!Линия связи RS-232

ПИ - 04М

Цепь

5

232 GND

4

232 RxD

3

232 TxD

2

+ UP

1

-UP

Цепь

485А

485В

485Е

485А

485В

Линия связи RS-232

Цель

-О-

+ипит

1

-ипит

5

-Ueux

2

+Ueux

3

GND

4

Линия связи RS-485

-- R-H2DOM

Z_H=I1

Заземление

Питание -220 В, 50 Гц

хтз

■*7---

Цепь

■О

485Е

3

485В

2

485А

1

ХТ2

Цепь

-о-

232RTS

4

232GND

3

232RXD

2

232TXD

1

ХТ1

Цепь

-О-

REF IN-

6

REF IN+

5

OUTB

4

OUTA

3

AIN1-

2

AIN1 +

1

EKRAN

7

Модуль подключения ’

I

I

t

I

I

I t

I

I

i

i

I

t

i

i i

i t t t

i

i

f

i i

i i

МП-03

ХТ4

•»-

Цепь

1

РЕ

2

N

3

L

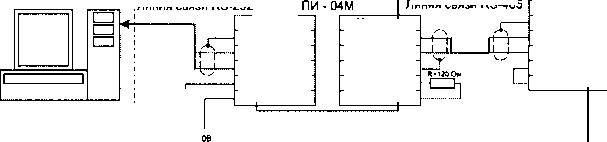

Рисунок A.l - Схема рабочего места для проведения поверки ТензоТЭК-03

ТензоТЭК-04

ХТ1

Цепь

-О-

485G

5

485В

4

485А

3

R2

2

R1

1

Линия связи RS-485

ЭВМ !Линия связи RS-232

*248

-О-

Цепь

5

232 GND

4

232 RxD

3

232 TxD

2

+ UP

1

•UP

Цепь

О-

485А

10

485В

9

485Е

8

485А

7

4В5В

6

ИСТ-1

Х1

Цепь

-О-

-ипит

5

+ипит

1

-Ueux

2

+U8NX

3

GND

4

ХТ2

Цепь

-О-

REF IN-

6

REF IN+

5

OUTB

4

OUTA

3

AIN1-

2

AIN1 +

1

EKRAN

7

Заземление

Питание -220 В, 50 Гц

ХТ4

Цепь

1

PE

2

N

3

L

Рисунок А.2 - Схема рабочего места для проведения поверки ТензоТЭК-04

ПРИЛОЖЕНИЕ Б (рекомендуемое) Образец оформления протокола поверки ТензоТЭК

ПРОТОКОЛ ПОВЕРКИ преобразователя измерительного ТензоТЭК-__

зав. №_____

от "___"______________20____г.

1 Условия поверки

  • - температура окружающего воздуха               ___ °C

  • - относительная влажность окружающего воздуха ___%

  • - атмосферное давление                            ___(      ) кПа (мм рт. ст.)

  • - ускорение свободного падения                     ___м/с2;

Значение сопротивление датчика                  ___Ом

Версия ПО                                   __

2 Определение метрологических характеристик

2.1 Определение погрешности преобразования выходных сигналов в значение массы

Таблица Б1

Заданное значение РКП, мВ/В

Значение имитируемой нагрузки, кг

Измеренное значение нагрузки, кг

Погрешность, 8 в единицах е

Предел доп.погреш ности

0

± 0,3 е

0,1

0,5

1,0

± 0,5 е

1,5

2,0

2,5

± 0,8 е

3,0

2,5

2,0

± 0,5 е

1,5

1,0

0,5

± 0,3 е

0,1

0

Проверить выполнение условий: Значения погрешности во всех проверяемых точках не должны превышать пределов допускаемой погрешности.

□ Выдержано □ Не выдержано

2.2 Определение погрешности преобразования при работе устройства тарирования

Значение тары 1,5 мВ/B =________

Таблица Б2

Заданное значение РКП, мВ/В

Значение имитируемой нагрузки, кг

Измеренное значение нагрузки, кг

Погрешность, 3 в единицах е

Предел доп.погреш ности

0

± 0,3 е

0,1

0,5

1,0

± 0,5 е

1,5

1,0

0,5

± 0,3 е

0,1

0

Проверить выполнение условий: Значения погрешности во всех проверяемых точках не должны превышать пределов допускаемой погрешности.

□ Выдержано □ Не выдержано

2.3 Определение погрешности преобразования выходных сигналов в значение силы

Таблица БЗ

Заданное значение РКП, мВ/В

Значение имитируемой нагрузки,Н

Измеренное значение нагрузки, Н

Погрешность, у, %

0

0,1

0,5

1,0

1,5

2,0

2,5

3,0

2,5

2,0

1,5

1,0

0,5

0,1

0

Проверить выполнение условий: Значения погрешности во всех проверяемых точках не должны превышать пределов допускаемой приведенной погрешности преобразования выходных сигналов в значение силы ± 0,1 %

□ Выдержано |  | Не выдержано

Поверитель:

подпись

(Фамилия, инициалы)

Методика поверки ТензоТЭК

Лист 10 из 10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
