Методика поверки «Установки для поверки каналов измерения давления и частоты пульса УКПД-2» (Код не указан!)

В.Н. Яншин

УСТАНОВКИ ДЛЯ ПОВЕРКИ

КАНАЛОВ ИЗМЕРЕНИЯ ДАВЛЕНИЯ И ЧАСТОТЫ ПУЛЬСА УПКД-2

МЕТОДИКА ПОВЕРКИ

Лист

Настоящая методика распространяется на установки для поверки каналов измерения давления и частоты пульса УПКД-2 (далее — установки УПКД-2) и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки и вспомогательное

  Инв. № прдл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  оборудование, указанное в таблице 2. Таблица 2

  Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки: обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки
  5.3.1	Измеритель давления сжатого воздуха ИДЦ-2 Диапазон измерений от 0 до 100 кПа, кл. точности 0,05 %
  5.4.1	Частотомер 43-63 Диапазон измерения периода импульсных сигналов от 0,1 мкс до 104 с Диапазон входных напряжений от 0,1 до 30 В Относительная погрешность измерения частоты ± 0,01 %.

  Примечание - Допускается применение иных средств поверки, имеющих необходимые метрологические характеристики и допущенных к применению на территории Российской Федерации в установленном порядке.

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерений медицинского назначения, изучившие техническую документацию на средства поверки и поверяемые средства измерений, настоящую методику поверки и имеющие не ниже II квалификационной группы по электробезопасности.

• 3.2 При проведении поверки должны соблюдаться «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей», меры безопасности приведенные в эксплуатационной документации на используемые средства поверки.

  							Лист
  					КВФШ.406524.002РЭ
  изм	Лист	№ докум.	Подп.	Дата		р*	13

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C

• - атмосферное давление, кПа

• - относительная влажность. %, не более

• - напряжение питания. В при частоте (50 ± 0.5) Гц........................220±

  Инв. № подл. Подп. и дата Взам инв. № Инв. № дубл. Подп и дата

• 5.1 Внешний осмотр

  • 5.1.1 При проведении внешнего осмотра должно быть установлено соответствие следующим требованиям:

• -  комплектность установки УПКД-2 должна соответствовать приведенной в руководстве по эксплуатации;

• - маркировка установки УПКД-2 должна быть хорошо различимой и содержать сокращенное наименование установки, товарный знак предприятия-изготовителя и заводской номер;

• - установка УПКД-2 не должна иметь механических повреждений, мешающих ее работе.

• 5.2 Опробование

  • 5.2.1 Подсоединяют шнур питания установки УПКД-2 к сети, нажимают кнопку СЕТЬ и прогревают установку в течение не менее 2 мин.

  • 5.2.2 Закрывают краны на штуцерах Ш1 и Ш2.

  • 5.2.3 Нажимают кнопку М и переводят установку в режим 3.

  • 5.2.4 Удерживая кнопку «—» в течение периода времени от 3 до 5 с устанавливают нулевые показания, убеждаются в возможности установки нулевых показаний с точностью ± 0,2 мм рт.ст.

  • 5.2.5 Включают компрессор нажатием кнопки Р и не отпускают ее до тех пор, пока давление в пневмосистеме по показаниям цифрового манометра УПКД-2 не станет равным значению от 400 до 420 мм рт.ст. (от 53,33 до 56,00 кПа). Убеждаются в неизменности показаний на дисплее цифрового манометра в течение периода времени от 10 до 15 с (с точностью не более ± 0,2 мм рт.ст.).

5:2.6 Нажимая и удерживая кнопку R уменьшают давление в пневмосистеме до значения (300 ± 10) мм рт.ст. ((39,99±1,33) кПа). Убеждаются в неизменности показаний на дисплее цифрового манометра в течение периода времени от 10 до 15 с (с точностью ± 0,2 мм рт.ст.).

Показания цифрового манометра при давлениях в пневмосистеме 300; 400 мм рт.ст. при закрытых кранах штуцеров Ш1 и Ш2 в течение периода времени от 10 до 15 с должны изменяться не более чем на ±0,2 мм рт.ст.

• 5.3 Проверка пределов допускаемой абсолютной погрешности измерения значений давления воздуха

  • 5.3.1 Соединяют штуцер Ш1 УПКД-2 с помощью трубки эластичной диаметром 0_В1|=4мм, входящей в комплект поставки УПКД-2, со штуцером ВХОД «+» измерителя давления цифрового ИДЦ-2 (далее - ИДЦ-2). Открывают кран на штуцере Ш1 и закрывают на штуцере Ш2. Нажатием кнопки «—» устанавливают нулевые показания на дисплее цифрового манометра.

  • 5.3.2 Удерживая нажатой кнопку Р устанавливают давление в пневмосисте.ме 300 мм рт.ст. (40.0 кПа) по показаниям ИДЦ-2; считывают показания Рц.ман! [мм рт.ст.] с дисплея цифрового манометра УПКД-2. Вычисляют систематическую составляющую абсолютной погрешности (СИС АП) цифрового манометра УПКД-2 APj [мм рт.ст.] по формуле:

    			Лист
    	1	КВФШ.406524.002РЭ
    изм Лист ' № докум.	Подп. Дата		14

(1)

где j - номер точки измерения (характеризует значение давления в пневмосистеме) давления УПКД-2;

i - номер измерения.

• 5.3.3 Нажимая кнопку R устанавливают последовательно значения давления Р₃₂ = 240 мм рт.ст. (32,00 кПа); Р₃,з = 180 мм рт.ст. (24,00 кПа); Р₃.4 ⁼ 120 мм рт.ст. (16,00 кПа), Рзз = 60 мм рт.ст. (8,00 кПа) и считывают соответствующие показания с дисплея цифрового манометра установки УПКД-2: Рц.манР Рц.манз-.: Рц.мана; Рц.ман.5-

Результаты измерений записывают в протокол поверки по форме приложения В.

• 5.3.4 Вычисляют значение СИС АП цифрового манометра установки УПКД-2 ДР, для значений давления Рз.2=Рз.5 [мм рт.ст.] по формуле (1).

Повторяют операции в соответствии с п.п. 4.6.24-4.6.4 еще четыре раза.

• 5.3.5 Вычисляют средние значения СИС АП УПКД-2 для всех значений давления по формуле:

(2)

где i - номер измерения; / - номер точки измерения.

• 5.3.6 Вычисляют среднее квадратическое отклонение случайной составляющей абсолютной погрешности (СКО АП) цифрового манометра установки УПКД-2 в пяти точках измерений сг(АР) [кПа] по формуле:



  Инв. № подл. Подл, и дата Взам. инв. № Инв. № дубл. Подп. и дата

(3)

где л?=5 - количество измерений;

/=2,78 - коэффициент Стьюдента для п=5 и доверительной вероятности Р=0,95. Результаты вычислений записывают в протокол поверки по форме приложения В.

За среднее квадратическое отклонение случайной составляющей абсолютной погрешности измерения давления УПКД-2 принимается максимальное значение сг(ДР ).

• 5.3.7 Вычисляют пределы абсолютной погрешности задания значений давления Ау_СТ [мм рт.ст.] в каждой точке измерений по формуле:

ir.'Ul ’

где APjMaKc. -максимальное значение СИС АП установки УПКД-2 во всем диапазоне задаваемых значений давления;

А идц - пределы основной абсолютной погрешности ИДЦ-2 [мм рт.ст.]. Результаты вычислений записывают в протокол поверки по форме приложения В. Погрешность измерений А_>ст во всем диапазоне задаваемых значений давления должна быть не более ±0,8 мм рт.ст.

• 5.4.1 Подсоединяют к разъему К1 установки УПКД-2 калибровочный переходник, коннекторы желтого и черного цвета которого соединяют со входом частотомера 43-63.

• 5.4.2 Включить установку УПКД-2, нажать кнопку М и перевести ее в режим 2.

• 5.4.3 Измерить с помощью частотомера частоту импульсов, соответствующую частоте пульса, воспроизводимую установкой УПКД-2.

• 5.4.4 Вычислить отклонение измеренной частоты от номинального значения, выводимого на дисплее установки УПКД-2.

• 5.4.5 Повторить измерения по п.п. 4.6.3, 4.6.4 устанавливая последовательно значения частоты 60, 120, 180 и 200 мин'¹.

Максимальное отклонение воспроизводимых значений частоты пульса должно быть не более ± 0,8 мин'¹.

• 5.5.1 Собирают стенд в соответствии с рисунком 1.

• 5.5.2 Согласно руководству по эксплуатации включают в сеть и подготавливают измеритель ИДЦ-02 к работе.

• 5.5.3 Включают установку УПКД-2, нажимают кнопку М и переводят ее в режим 4.

• 5.5.4 Открывают краны на штуцерах Ш1 и Ш2.

• 5.5.5 Нажатием кнопки Р создают в пневмосистеме давление 270 мм рт.ст.

• 5.5.6 По достижении давления в пневмосистеме 250 мм рт.ст (значение контролируется по цифровому манометру установки УПКД-2) закрывают кран на штуцере Ш1 и одновременно запускают секундомер.

• 5.5.7 Через 30 с (по секундомеру) с дисплея цифрового манометра ИДЦ-02 считывают показания разностного давления ДР. Вычисляют значение скорости снижения давления воздуха клапана KI S_K в мм рт.ст./мин. при давлении 250 мм рт.ст. по формуле:

S_K=2AP                                         (5)

• 5.5.8 Повторяют действия по п.п. 4.6.4 -г 4.6.7 еще четыре раза, вычисляют среднее значение скорости снижения давления воздуха клапана KI S_K(250).

• 5.5.9 Повторяют действия по п.п. 4.6.4 -г 4.6.8 последовательно задавая давление в пневмосистеме равным 50; 150; 250 мм рт.ст.

Вычисленные значения скорости снижения давления воздуха S_K(50), S_K(150) и S_K(250) заносят в протокол поверки по форме приложения А.

Р - пневматический тройник-разветвитель (2 шт.);

К1 - клапан стравливания давления воздуха;

V - жесткая пневматическая камера объемом (500 ± 50) мл.

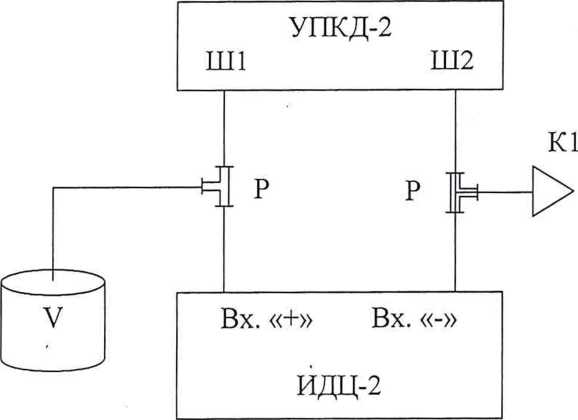

Рисунок 1 - Пневматическая схема для проверки правильности измерения

скорости снижения давления воздуха

• 4.8.10 Закрывают кран на штуцере Ш1.

• 4.8.11 Нажатием кнопки «+» проводят измерение скорости снижения давления воздуха через клапан К1, фиксируя в протоколе значения скоростей для давлений 250, 150; 50 мм рт.ст., которые последовательно отображаются на дисплее установки УПКД-2 в процессе прохождения цикла измерения. Повторяют измерения последовательно пять раз.

• 4.8.12 Вычисляют средние значения измеренных установкой УПКД-2 скоростей снижения давления воздуха клапана KI - S_y(250), S_y(l50) и S_y(50).

Разница между полученными значениями S_K и S_y должна быть не более ± 1 мм рт.ст./мин.

• 6.1 При положительных результатах поверки в руководство по эксплуатации установки УПКД-2 наносится оттиск поверительного клейма или выдается свидетельство о поверке.

В свидетельство о поверке вписывают основные метрологические характеристики.

• 6.2 При отрицательных результатах поверки предыдущее свидетельство о поверке аннулируется, производится запись в руководстве по эксплуатации о неисправности установки УПКД-2 и необходимости повторной поверки после ремонта.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  изм	Лист	№ докум.	Подп.	Дата

  КВФШ.406524.002РЭ

  L.

  Лист

Приложение В

(рекомендуемое)

Протокол поверки Наименование: Установка для поверки каналов измерения давления и частоты пульса УПКД-2 Зав. №_______________; год выпуска_______________

Наименование и тип рабочего эталона, использованного при поверке

Условия поверки

Таблица 1

ССЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ
