Методика поверки «ГСИ. Система измерений количества и параметров газа (СИКГ), поступающего на печи 1-й и 2-й ступени нагрева нефти УПН 1, 2, в БПРГ ЦПС Куюмбинского месторождения» (НА.ГНМЦ.0555-20 МП)

Согласовано

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система измерений количества и параметров газа (СИКГ), поступающего на печи 1-й и 2-й ступени нагрева нефти УПН 1, 2, в БПРГ ЦПС Куюмбинского месторождения

Методика поверки

НА.ГНМЦ.0555-20 МП

Казань 2020

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань

(ОП ГНМЦ АО «Нефтеавтоматика»)

Березовский Е.В., к.т.н,

Хусаинов Р.Р.

Настоящая инструкция распространяется на систему измерений количества и параметров газа (СИКГ), поступающего на печи 1-й и 2-й ступени нагрева нефти УПН 1, 2, в БПРГ ЦПС Куюмбинского месторождения и устанавливает методику ее периодической поверки.

Поверка СИКГ в соответствии с настоящей методикой поверки обеспечивает передачу единиц объемного расхода газа от рабочего эталона 1-ого разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа, утвержденной приказом Госстандарта от 29.12.2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа», что обеспечивает прослеживаемость к ГЭТ 118-2017 «Государственный первичный эталон единиц объемного и массового расходов газа». Поверка СИКГ осуществляется косвенным методом.

Методика поверки не предусматривает проведение поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками СИКГ: 4 года.

• 2.1 При проведении поверки выполняют следующие операции, указанные в

  таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается.

• 3.1 Рабочий эталон 1-го разряда, с погрешностью не более ±0,4% в соответствии с Государственной поверочной схемы для средств измерений объемного и массового расходов газа, утвержденной приказом Госстандарта №2825 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа».

• 3.2 Рабочий эталон 1-го разряда в соответствии с Государственной Поверочной схемы для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Минпромторга №1339 от 29.06.2018 г. «Об утверждении Государственной Поверочной схемы для средств измерений избыточного давления до 4000 МПа».

• 3.3 Рабочий эталон 3-го разряда в соответствии с ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры.

• 3.4 Калибратор многофункциональный MC5-R (Регистрационный номер №22237-08).

• 3.5 Другие эталонные и вспомогательные СИ - в соответствии с нормативными документами (НД) на поверку СИ, входящих в состав СИКГ.

• 3.6 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

При проведении поверки соблюдают требования, определяемые в области охраны труда и промышленной безопасности:

• - «Правила безопасности в нефтяной и газовой промышленности» утверждены приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 г. №534;

• - Трудовой кодекс Российской Федерации;

в области пожарной безопасности:

• - СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;

• - Постановление Правительства Российской Федерации «Об утверждении правил противопожарного режима в Российской Федерации» от 16.09.2020г. №1479;

• - СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»;

• - СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»;

в области соблюдения правильной и безопасной эксплуатации электроустановок:

• - ПУЭ «Правила устройства электроустановок»;

в области охраны окружающей среды:

-Федерального закона от 10.01.2002 г. № 7-ФЗ «Об охране окружающей среды» и других законодательных актов по охране окружающей среды, действующих на территории РФ.

Поверку проводят в условиях эксплуатации:

• - температура окружающей среды                       от +5 до +30 °C

• - относительная влажность, не более                         92 %

• - атмосферное давление                              от 94 до 106,7 кПа

• 6.1 При внешнем осмотре должно быть установлено соответствие СИКГ следующим требованиям:

• - комплектность СИКГ должна соответствовать технической документации;

• - на компонентах СИКГ не должно быть механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - надписи и обозначения на компонентах СИКГ должны быть четкими.

• 6.2 Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКГ, должна быть обеспечена возможность пломбирования в соответствии с описаниями типа СИ.

• 7.1 При подготовке к поверке СИКГ проверяют наличие актуальных сведений о поверке в Федеральном информационном фонде по обеспечению единства измерений СИ, входящих в состав СИКГ.

• 7.2 Опробование

Проверяют отсутствие сообщений об ошибках и соответствие текущих измеренных СИКГ значений температуры, давления, объемного расхода данным, отраженным в описании типа СИКГ.

Результаты опробования считают положительными, если текущие измеренные СИКГ значения температуры, давления, объемного расхода соответствуют данным, отраженным в описании типа СИКГ, а также отсутствуют сообщения об ошибках.

• 8.1 Проверка идентификационных данных ПО комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» (далее -ИВК).

Чтобы определить идентификационные данные для ПО ИВК необходимо выполнить нижеперечисленные процедуры.

Для проверки текущей контрольной суммы необходимо нажать на клавишу под названием «Информация» на лицевой панели ИВК, прокрутить список, нажав клавишу «Вниз».

Занести информацию в соответствующие разделы протокола.

• 8.2 Если идентификационные данные, указанные в описании типа СИКГ и полученные в ходе выполнения п.8.1, идентичны, то делают вывод о подтверждении соответствия ПО СИКГ программному обеспечению, зафиксированному во время проведения испытаний в целях утверждения типа, в противном случае результаты поверки признают отрицательными.

• 9.1 Определение MX

  • 9.1.1 Проверка результатов поверки СИ, входящих в состав СИКГ Проверяют наличие действующих свидетельств о поверке СИ и (или) знаков поверки на СИ, и (или) записей и знаков поверки в паспортах (формулярах) СИ, и (или) сведений в Федеральном информационном фонде по обеспечению единства измерений о поверке СИ, входящих в состав СИКГ.

  • 9.1.2 Определение относительной расширенной неопределенности измерений (при коэффициенте охвата 2) объемного расхода свободного нефтяного газа (СНГ), приведенного к стандартным условиям.

    • 9.1.2.1 Определение относительной стандартной неопределенности измерений объемного расхода СНГ, приведенного к стандартным условиям.

      погрешность, то неопределенности и'_о

Если для СИ или компонента измерительной цепи нормирована основная значения основной относительной стандартной .'_оу, %, величины «у» рассчитывают по следующим формулам при известной основной абсолютной Ду₀ или основной относительной погрешности 8_оу, %:

и’ = 0,5 • — • 100% = 50 • — = 0,5 ■ 8_0V,

^у       У              У         ^У

измеряемая величина, выраженная в единицах компонента измерительной цепи;

• •  при известной приведенной основной погрешности у₀,%, если нормирующим параметром принят диапазон измерений :

,     ~ - Ув ~ Ун                                              ...

U-oy — 0,5 • у₀ —   ,                                           (2)

у_в - верхний предел измерений СИ величины «у»;

у_н - нижний предел измерений СИ величины «у».

• • если нормирующим параметром принят верхний предел измерений Ув-

  Относительную

  и'_Оу = 0,5 • к, • у

  стандартную неопределенность

  • (3)

  измерений и'_у, %,

  • (4)

рассчитывают по формуле

«у =

где

I      - число последовательно соединенных компонентов измерительной

цепи, используемых для измерения величины «у»;

u_yi - относительная стандартная неопределенность, вносимая /-м компонентом измерительной цепи с учетом дополнительных составляющих неопределенности, вызванных внешними влияющими величинами,%.

Относительную стандартную неопределенность измерений и_у ,  %,

рассчитывают по формуле

т

i=l

(5)

где

и'_оу. - основная     составляющая относительной стандартной

неопределенности результата измерений величины «у_£», рассчитанная   без учета   дополнительных   составляющих

неопределенности, вызванных внешними влияющими величинами,

%;

т     - число влияющих величин;

и'ду..    - дополнительная составляющая   относительной стандартной

неопределенности результата измерений величины «у₍», от /-ой влияющей величины,%.

Относительную стандартную неопределенность результата косвенных измерений и'_у,%, величины «у», которая связана функциональной зависимостью с измеряемыми величинами «у_г» (например, температурой, давлением, компонентным составом) у = f(y_lty₂> -Ут)> рассчитывают по формуле

0,5

• -  относительная стандартная неопределенность, приписываемая функциональной зависимости,%;

• -  коэффициент чувствительности величины «у» к изменению значения i- ой измеряемой величины;

• -  относительная стандартная неопределенность результата измерений i- ой измеряемой величины.

Примечание - При известной абсолютной погрешности Ду или относительной погрешности 8_у,   %, приписываемой функциональной зависимости,

неопределенность u'_yf, % рассчитывают по формуле

Относительный коэффициент чувствительности 8_у., рассчитывают по формуле

у                                (8)

где

f_yi - частная производная функции f по «у₍».

Если неизвестна математическая взаимосвязь величины «у» с величиной «У(» или дифференцирование функции f затруднено, значение частной производной fy. рассчитывают по формуле

,   /(У. + ДУ() - /(У<)

^/у'            Ду.

Значение приращения аргумента Ду. рекомендуется выбирать не более абсолютной погрешности измерений величины «ур>.

Относительную стандартную неопределенность измерений объемного расхода СНГ, приведенного к стандартным условиям, u'_qc, %, рассчитывают по формуле _____________________________________

U_q/ = Ju£ + Ug² + (1 - l9_Zp)² • Up² + (1 + 19_Zt) • U? + U'^iZc ,                  (¹ °)

где

u'q_v - относительная стандартная неопределенность измерений объемного расхода СНГ при рабочих условиях, вычисляют по формуле (11) %;

и'_в - составляющая относительной стандартной неопределенности измерений объемного расхода и объема СНГ при стандартных условиях, обусловленная алгоритмом вычислений и его программной реализацией, согласно свидетельству о поверке, %;

i9_z - относительный коэффициент чувствительности фактора сжимаемости газа при рабочих условиях к изменению давления СНГ, вычисляют по формуле (8);

и'р - относительная стандартная неопределенность результата измерений абсолютного давления СНГ, вычисляют по формуле (12) %;

i9_Zt - относительный коэффициент чувствительности фактора сжимаемости газа при рабочих условиях к изменению температуры, вычисляют по формуле (8);

и'_т     -  относительная    стандартная неопределенность результата

измерений температуры СНГ, вычисляют по формуле (13) %;

u'_z/Zc   ~  относительная   стандартная   неопределенность   определения

отношения фактора сжимаемости СНГ при рабочих условиях к фактору сжимаемости СНГ при стандартных условиях без учета неопределенности измерений давления и температуры, вычисляется по формуле (14),%.

Относительную стандартную неопределенность измерений объемного расхода СНГ при рабочих условиях u'_qv, %, рассчитывают по формуле

+ “пр •                                       С¹¹)

где

^ирсг - относительная стандартная неопределенность измерений расхода СНГ при рабочих условиях с помощью расходомера, вычисляют по формуле (1), %;

Un_P - относительная стандартная неопределенность преобразования выходного сигнала расходомера в значение измеряемого параметра ИВК «АБАК+», %.

Относительную стандартную неопределенность измерений абсолютного давления СНГ и'_р, %, рассчитывают по формуле

/“£? + “р!доп + ^UKFD + “р2 ■

- относительная стандартная неопределенность измерений абсолютного давления СНГ СИ давления, %;

- дополнительная относительная стандартная неопределенность измерений абсолютного давления СНГ СИ давления, %;

• -  относительная стандартная неопределенность преобразователя KFD2-STC4-Ex1.20, %;

  измерительного

  преобразования

• -  относительная стандартная неопределенность

выходного сигнала силы постоянного тока измерительного преобразователя KFD2-STC4-Ex1.20 в значение измеряемого параметра ИВК «АБАК+», %.

Относительную стандартную неопределенность результата измерений температуры СНГ и'_т,% рассчитывают по формуле

(t_B ~ Q

273,15 + t

Ykfd² + Yp2²>

где

t_B - верхнее значение диапазона измерений СИ температуры, °C;

t_H - нижнее значение диапазона измерений СИ температуры, °C;

t      - измеренное значение температуры СНГ, °C;

At - абсолютная погрешность измерительного преобразователя температуры ТСПТ Ех, °C;

Ykfd ~ приведенная погрешность измерительного преобразователя KFD2-STC4-Ex1.20, %;

у_Р2 - приведенная погрешность преобразования выходного сигнала силы постоянного тока измерительного преобразователя KFD2-STC4-Ех1.20 в значение измеряемого параметра ИВК «АБАК+», %.

Составляющую относительной стандартной неопределенности стандартизованной процедуры определения отношения фактора сжимаемости СНГ при рабочих условия к фактору сжимаемости СНГ при стандартных условиях без учета неопределенности измерений давления и температуры u_z/Zc, %, рассчитывают по формуле

где

• -  относительная стандартная неопределенность, приписанная уравнению, применяемому для расчета фактора сжимаемости СНГ при рабочих условиях, принимают в соответствии с ГСССД МР 113, %;

  ^Zcf

• -  относительная стандартная неопределенность, приписанная уравнению, применяемому для расчета фактора сжимаемости СНГ при стандартных условиях, принимают в соответствии с ГСССД МР 113, %;

• -  число компонентов в газе;

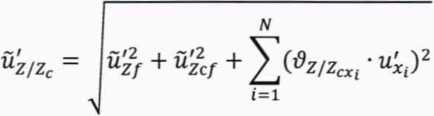

$z/z_CXi ~ относительный коэффициент чувствительности отношения между факторами сжимаемости СНГ при рабочих условия и фактору сжимаемости СНГ при стандартных условиях к изменению содержания /-го компонента СНГ;

и'_х. - относительная стандартная неопределенность измерений молярной доли /-го компонента СНГ, в соответствии с таблицей 2 ГОСТ 31371.7,%.

Относительную стандартную неопределенность молярной доли /-го компонента СНГ, принятую за условно-постоянный параметр,,%, рассчитывают по формуле

Ximax ~ Ximin

Ximax + ^imin где

^Ximax ~ максимальное значение молярной доли -го компонента, принятой за условно-постоянной параметр, в соответствии с ГОСТ 31371.7,%;

^Ximax ~ минимальное значение молярной доли -го компонента, принятой за условно-постоянный параметр, в соответствии с ГОСТ 31371.7,%.

Дополнительные относительные стандартные неопределенности величин

где

Примечание. Если погрешность нормирована на диапазон изменений выходного сигнала, то вместо верхнего и нижнего пределов измерений СИ величины и измеренного значения величины «у» следует использовать соответствующие значения выходного сигнала.

относительная погрешность измерений величины «у»;

Д_у - абсолютная погрешность измерений величины «у».

Д_у у_у = —— -100%, ^у Ув - Ун

где

у_у - приведенная погрешность измерений величины «у».

Относительную стандартную неопределенность измерений объема СНГ, приведенного к стандартным условиям, прошедшего через СИКГ за отчетный период, u_Vc', %, вычисляют по формуле

u_Vc'= Ju_qc'² + u;² + и'^,                                    (19)

где _м >    - относительная стандартная неопределенность измерения объемного

расхода СНГ, приведенного к стандартным условиям, вычисляют по формуле (10),%;

и'_т - относительная стандартная неопределенность при измерении интервала времени ИВК «АБАК+»,%, согласно свидетельству о поверке, вычисляют по формуле (1) или принимают равным нулю если относительная стандартная неопределенность измерения интервала времени и^, не превышает 0,01%;

и'ду - относительные стандартные неопределенности измерения параметров газа, обусловленные дискретизацией аналоговых сигналов СИ во времени вычисляют по ГОСТ 8.740-2011 п.13.4 или принимают равным нулю если интервал дискретизации не более 1 с, %.

Относительную расширенную неопределенность (при коэффициенте охвата 2) объемного расхода СНГ, приведенного к стандартным условиям, Uy_c, %, рассчитывают по формуле

= 2 • u^f_Vc                                                 (20)

Относительная расширенная неопределенность Uy_c в процентах при коэффициенте охвата к = 2, соответствует границе относительной погрешности при доверительной вероятности Р- 0,95.

Относительная погрешность измерений объема СНГ, приведенного к стандартным условиям, не должна превышать ±2,5 %.

Расчет относительной расширенной неопределенности (при коэффициенте охвата 2) объемного расхода СНГ, приведенного к стандартным условиям, может быть выполнен ручным способом в соответствии с ГОСТ Р 8.740-2011 или при помощи модуля «ГОСТ Р 8.740-2011» программного комплекса «Расходомер ИСО». Пример определения относительной стандартной неопределенности СИ и пример расчета, выполненный в программном комплексе «Расходомер ИСО» на модуле «ГОСТ Р 8.740-2011», приведены в приложениях Б и В.

Примечание. «Расходомер ИСО» на модуле «ГОСТ Р 8.740-2011» рассчитывает коэффициент сжимаемости как отношение между фактором сжимаемости при рабочих условиях и фактором сжимаемости при стандартных условиях.

При получении положительных результатов по п. 9 СИКГ считают соответствующей метрологическим требованиям, установленным при утверждении типа, а результат поверки положительным.

• 11.1 Результаты идентификации программного обеспечения оформляют протоколом по форме, приведенной в приложении А.

• 11.2 Результат расчета относительной погрешности объема СНГ, приведенного к стандартным условиям, СИКГ оформляют протоколом в свободной форме.

• 11.3 При положительных результатах поверки оформляют свидетельство о поверке СИКГ в соответствии с требованиями документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного приказом Минпромторга России №2510 от 31.07.2020 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». На оборотной стороне свидетельства о поверке системы указывают:

• - наименование измеряемой среды;

• - значения относительной погрешности измерений объема СНГ, приведенного к стандартным условиям, и соответствующий им диапазон измерений объема СНГ при стандартных условиях;

• - идентификационные признаки программного обеспечения СИКГ.

Знак поверки наносится на свидетельство о поверке СИКГ.

• 11.4 При отрицательных результатах поверки СИКГ к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности к применению в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом Минпромторга России № 2510 от 31.07.2020 г.

Форма протокола подтверждения соответствия программного обеспечения СИКГ Протокол №1

подтверждения соответствия программного обеспечения СИКГ

Место проведения поверки:_______________________________________________________________________________________

НаименованиеСИ:_____________________________________________________________________________________

Заводской номер СИ: №___________________________________________________________________________________

Таблица 1 - Идентификационные данные ПО

Заключение: ПО СИКГ соответствует / не соответствует ПО, зафиксированному во время испытаний в целях утверждения типа СИКГ.

Должность лица проводившего поверку:

(подпись)           (инициалы, фамилия)

Дата поверки: «_____»   _____________ 20___г.

Приложение Б

Пример расчета неопределенностей (погрешностей) средств измерений ч.1

Up_Cr = 0,5 • <5_рсг = 0,5 • 1 = 0,5%

где

u'_Qv - относительная стандартная неопределенность измерений объемного расхода СНГ при рабочих условиях, %;

5_рсг - относительная погрешность расходомера Prowirl R 200, согласно свидетельству о поверке, %;

Up_Cr - относительная стандартная неопределенность измерений расхода СНГ при рабочих условиях с помощью расходомера, %;

^ип_Р - относительная стандартная неопределенность преобразования выходного сигнала расходомера в значение измеряемого параметра ИВК «АБАК+», %;

^ип_Ро - основная относительная стандартная неопределенность преобразовании входного аналогового сигнала силы постоянного тока расходомера Prowirl R 200, ИВК «АБАК+», %;

^ип_Рдоп - дополнительная относительная стандартная неопределенность преобразовании входного аналогового сигнала силы постоянного

^пр

определяют по формуле

U_qv = 2 • u'_Qv = 2 • 0,51% = 1,02%

Б2. Определение относительной стандартной неопределенности ИВК «АБАК+»,.

и'_в = 0,5 • <5_В = 0,5 • 0,01 = 0,005%,                           (Б.7)

где

и'_в - составляющая относительной стандартной неопределенности измерений объемного расхода и объема СНГ при стандартных условиях, обусловленная алгоритмом вычислений и его программной реализацией,%;

5_В - относительная погрешность измерений объемного расхода и объема СНГ при стандартных условиях, обусловленная алгоритмом вычислений и его программной реализацией, согласно свидетельству о поверке,%.

БЗ. Определение относительной стандартной неопределенности результата измерений абсолютного давления СНГ.

Pio + “ptaon + “KFD + “p2 = Л121² + 0,129² + 0,131² + 0,104²=0,24%

Ч1О = 0,5 • y_p(0        = 0,5 • 0,075 •      = 0,121%

В

^KFD

(Б.14)

^up2q² + Чгдоп² = VO,l² + 0,0288² = 0,104%

гГр2доп 0,5 ’ Ур2доп

= 0,0288%

• -  относительная стандартная неопределенность результата измерений абсолютного давления СНГ;

• -  предел основной относительной стандартной неопределенности датчика давления, %;

• -  основная приведенная погрешность датчика давления, согласно паспорту или свидетельству о поверке, %;

• -  предел дополнительной относительной стандартной неопределенности датчика давления, %;

• - дополнительная приведенная погрешность датчика давления, согласно руководству по эксплуатации, %;

• -  максимальный верхний предел измерений давления, согласно руководству по эксплуатации, МПа;

• -  верхний предел измерений давления, на который настроен датчик, согласно паспорту или свидетельству о поверке, МПа;

• -  нижний предел измерений давления, согласно паспорту или свидетельству о поверке, МПа;

• -  значение измеренного давления, согласно таблице Б1, МПа;

&Tp_pl - отклонение температуры окружающей среды от нормальных условий, согласно описанию типа датчика давления (за нормальные условия принимаются значения от 21 до 25 °C, в расчете необходимо использовать наибольшее отклонение температуры от нормальных условий, в соответствии с таблицей Б1), °C;

ДТ_р/ - диапазон температур, для которого нормирована погрешность, согласно описанию типа датчика давления (погрешность нормирована на изменение температуры на 10 °C), °C;

^u'kfd ~ относительная стандартная неопределенность измерительного преобразователя KFD2-STC4-EX 1.20, %;

^ukfdo ~ основная относительная стандартная неопределенность измерительного преобразователя KFD2-STC4-Ex 1.20, %;

^икро_Доп ~ дополнительная относительная стандартная неопределенность измерительного преобразователя KFD2-STC4-EX 1.20, %;

tyKFDo ~ предел основной абсолютной погрешности измерительного преобразователя KFD2-STC4-EX 1.20, согласно свидетельству о поверке (в расчете абсолютная погрешность равная ±10мкА, переведена в мА), мА;

Дуктодо! - предел дополнительной абсолютной погрешности измерительного преобразователя KFD2-STC4-EX 1.20, согласно описанию типа (в расчете абсолютная погрешность равная ±0,25мкА, переведена в мА), мА;

l_KFD ~ значение силы постоянного тока измерительного преобразователя KFD2-STC4-EX 1.20, мА;

ЬТр ~ ^{отклонение} температуры окружающей среды от нормальных условий, согласно описанию типа (за нормальные условия принимаются 20 ± 2 °C, в расчете необходимо использовать наибольшее отклонение температуры от нормальных условий, в соответствии с таблицей Б1), °C;

&T_KFD ~ диапазон температур, для которого нормирована погрешность, согласно описанию типа измерительного преобразователя KFD2-STC4-Ex 1.20, (погрешность нормирована на изменение температуры на 1 °C), °C;

Up₂ - относительная стандартная неопределенность преобразования выходного сигнала силы постоянного тока измерительного преобразователя KFD2-STC4-Ex1.20 в значение измеряемого параметра ИВК «АБАК+», %;

^ир2о ~ основная относительная стандартная неопределенность преобразовании входного аналогового сигнала силы постоянного тока измерительного преобразователя KFD2-STC4-Ex1.20 в значение измеряемого параметра ИВК «АБАК+», %;

^ир2_Доп ~ дополнительная относительная стандартная неопределенность преобразовании входного аналогового сигнала силы постоянного тока измерительного преобразователя KFD2-STC4-Ex1.20 в значение измеряемого параметра ИВК «АБАК+», %;

Относительную расширенную неопределенность измерений абсолютного

Б4. Определение относительной стандартной неопределенности измерения температуры

) + 0.065² + 0,052² = 0,024%

Ykfdo² + Укродоп² = Л0625² + 0,02² = 0,065%

описанию типа измерительного преобразователя KFD2-STC4-EX 1.20, мА;

• -  приведенная погрешность преобразования выходного сигнала силы постоянного тока измерительного преобразователя KFD2-STC4-Ex 1.20, в значение измеряемого параметра ИВК «АБАК+», %;

• -  приведенная основная погрешность преобразовании входного аналогового сигнала силы постоянного тока ИВК «АБАК+», согласно свидетельству о поверке, %;

  Ур2доп

• -  приведенная дополнительная погрешность преобразовании входного аналогового сигнала силы постоянного тока ИВК «АБАК+», согласно описанию типа, %;



• - отклонение температуры окружающей среды от нормальных условий, согласно описанию типа ИВК «АБАК+» (за нормальные условия принимаются значения от 21 до 25 °C, в расчете необходимо использовать наибольшее отклонение температуры от нормальных условий, в соответствии с таблицей Б1), °C;



• - диапазон температур, для которого нормирована погрешность, согласно описанию типа ИВК «АБАК+», (погрешность нормирована на изменение температуры на 1 °C), °C.

  Относительную расширенную неопределенность измерений температуры

СНГ определяют по формуле

1^ = 2-и'_т = 2- 0,024% = 0,048%

Приложение В

Пример расчета неопределенностей (погрешностей) средств измерений ч.2

Программный комплекс "Расходомер ИСО", модуль "ГОСТ Р 8.740-2011", версии 2.15 от 17.08.2020

Владелец данной копии программы:

АО «Нефтеавтоматика»

Расчёт № 5 от 31.12,2020

ОБЩАЯ ИНФОРМАЦИЯ

Наименование узла измерений / объекта - Система измерения количества и параметров газа (СИКГ), поступающего на печи 1-й и 2-й ступени нагрева нефти УПН 1, 2, в БПРГ ЦПС Куюмбинского месторождения Принадлежит - ООО "Славнефть-Красноярскнефтегаз" Установлен - ЦПС

Метод расчёта расхода при стандартных условиях - pTZ-пересчёт

ИЗМЕРЯЕМАЯ СРЕДА

Наименование измеряемой среды - Влажный нефтяной газ

Объёмный расход при рабочих условиях..........................90 мЗ/ч

Температура

Абсолютное давление...........................................0,31 МПа

Температура при стандартных условиях

Абсолютное давление при стандартных условиях..................0, 101325

Температура определения влажности

Давление определения влажности................................0, 101325 МПа

Абсолютная влажность..........................................0 г/мЗ

Содержание компонентов газа

Метан (СН4)....................................................67,288

Этан(С2Н6)

Пропан(СЗН8)

и-Бутан (И-С4Н10)

н-Бутан (Н-С4Н10)

и-Пентан (И-С5Н12)

н-Пентан (Н-С5Н12)

Гексан (С6Н14).................................................0, 528

Гептан(С7Н16)

Азот (N2)

Диоксид углерода (С02)

Единицы измерения состава газа - молярные °

‘Коэффициент сжимаемости......................................0, 990225

‘Фактор сжимаемости при стандартных условиях..................0, 995971

‘Фактор сжимаемости при рабочих условиях......................0, 986235

‘Объёмный расход при стандартных условиях.....................287, 89 мЗ/ч

СВЕДЕНИЯ О СРЕДСТВАХ ИЗМЕРЕНИЯ

Наименование вычислителя - Комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (Регистрационный номер N’ 52866-13)

Относительная стандартная неопределённость

основная......................................................0, 005 %

дополнительная................................................0 %

Наименование счётчика - Расходомер вихревоой Prowirl R 200 (Регистрациооный номер №58533-14)

Пределы измерения объёмного расхода при рабочих условиях

от............................................................82,41 мЗ/ч

до............................................................3392, 92 мЗ/ч

Относительная стандартная неопределённость измерения расхода

основная......................................................0,5 %

дополнительная................................................0 %

Преобразование выходного сигнала счётчика

Относительная стандартная неопределённость

от............................................................-30 °C

до

Абсолютная погрешность

основная......................................................0,119 °C

дополнительная

от............................................................-30 °C

до

Приведённая погрешность

основная......................................................0, 0625 %

дополнительная................................................0,02 %

от............................................................-30 °C

до............................................................50 °C

Приведённая погрешность

основная......................................................0,05 %

дополнительная................................................0,0144 %

СИ абсолютного давления: производитель - Метран серия - 150 модель - TAR исполнение по пределам погрешности - Обычное код диапазона измерений - 2

Верхний предел измерения абсолютного давления.................1 МПа

основная приведенная погрешность

0,075  %

дополнительная приведенная погрешность от влияния температуры окружающей среды

О, 02 + 0, 03¹Ргпах/Рв % на каждые 10 °C

Диапазон изменения температуры окружающей среды (в месте установки датчика)

от............................................................5 °C

до............................................................30 °C

1-й преобразователь абсолютного давления - Преобразователь измерительный серии К, модель KFD2-STC4-Exl.20 (Регистрационный номер № 65857-16 Относительная стандартная неопределённость

2-й преобразователь абсолютного давления - Комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (Регистрационный номер № 52866-13)

Относительная стандартная неопределённость

основная......................................................0 %

дополнительная................................................0 %

Абсолютная погрешность состава газа по ГОСТ 31371.7-2008

РАССЧИТАННЫЕ НЕОПРЕДЕЛЁННОСТИ

Таблица неопределённостей измерения объёмного расхода, приведённого к стандартным условиям, при заданных отклонениях температуры и давления среды и заданных значениях объёмного расхода при рабочих условиях

Рассчитанная относительная расширенная неопределённость СООТВЕТСТВУЕТ выбранному уровню точности: 2,5%

Система измерения количества и параметров газа (СИКГ), поступающего Страница № 4 из 4

24

¹

Относ. расш. неопред-ть вычисления...........................0,01 %

*0тнос. расш. неопред-ть измерения расхода при раб. усл.......1,1 %

*Относ. расш. неопред-ть измерения температуры................0, 049 %

*Относ. расш. неопред-ть измерения давления...................0,48 %

*Относ. расш. неопред-ть определения коэффициента сжимаемости.0,66 % *0тнос. расш. неопред-ть измерения расхода при станд. усл.....1,3 %
