Методика поверки «Калибраторы АМ» (МП 06/002-11)
Г осударственная система обеспечения единства измерений
УТВЕРЖДАЮ
^Е.А. Павлюк «X» 2011г.
филиала
еевский ЦСМ»
Калибраторы AM
МЕТОДИКА ПОВЕРКИМП 06/002-11
г. Сергиев Посад 2011 г.
Настоящая методика поверки распространяется на калибраторы AM модификаций мультиметр-калибратор АМ-7025 и калибратор технологических процессов АМ-7111, в дальнейшем калибраторы, и устанавливает методику их первичной и периодической поверки.
Рекомендуемый интервал между поверками - один год.
-
1.1 Операции и cpe.'ie'rna поверки
При проведении поверки проводят операции, указанные в таблице 1.1 и должны использоваться средства поверки, указанные в таблице 1.2. Допускается поверка калибраторов только для тех типов первичных термопреобразователей, которые применяются пользователем.
Таблица 1.1 Операции поверки
№ п/п |
Операции поверки |
Номер пункта методики поверки |
Проведение операций при поверке | |
первичной |
периодической | |||
1 |
Внешний оемотр, проверка маркировки и комплектности |
1.5.1 |
+ |
+ |
2 |
Опробование |
1.5.2 |
-ъ |
-1- |
3 |
Определение метрологических характеристик |
1.5.3 | ||
3.1 |
Определение основной абсолютной погрешности измерений напряжения поетоянного тока |
1.5.3.1 |
+ |
ч- |
3.2 |
Определение основной абсолютной погрешности измерений еилы постоянного тока |
1.5.3.2 |
ч- |
ч- |
3.3 |
Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току |
1.5.3.3 |
+ |
+ |
3.4 |
Определение основной абсолютной погрешности измерений чаетоты переменного тока |
1.5.3.4 |
+ |
ч- |
3.5 |
Определение основной абсолютной погрешности измерений температуры е помощью внешних термопар |
1.5.3.5 |
+ |
ч- |
3.6 |
Определение основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивления |
1.5.3.6 |
+ |
ч- |
3.7 |
Определение основной абсолютной погрешности воспроизведений напряжения постоянного тока |
1.5.3.7 |
ч- |
ч- |
3.8 |
Определение основной абсолютной погрешности воспроизведений силы постоянного тока |
1.5.3.8 |
ч- |
ч- |
3.9 |
Определение основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току |
1.5.3.9 |
ч- |
+ |
3.10 |
Определение основной абсолютной погрешности воспроизведений частоты следования и амплитуды прямоугольных импульсов |
1.5.3.10 |
ч- |
ч- |
3.11 |
Определение основной абсолютной погрешности воспроизведений статических характеристик термопар |
1.5.3.11 |
+ |
+ |
3.12 |
Определение основной абсолютной погрешности воспроизведений статических характеристик термопреобразователей сопротивления |
1.5.3.12 |
+ |
+ |
3.13 |
Определение основной абсолютной погрешности воспроизведений числа и амплитуды прямоугольных импульсов |
1.5.3.13 |
+ |
+ |
При несоответствии характеристик поверяемого калибратора установленным требованиям по любому из пунктов таблицы 1.1, его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 1.5.4.
Таблица 1.2 Средства поверки
№ п/п методики поверки |
Наименование и тип средства поверки |
Метрологические характеристики |
1.5.3.1 |
Калибратор универсальный Fluke 9100 |
Диапазон воспроизведения напряжения постоянного тока 11_-(0-320) В, абсолютная погрепшость aJ=±(0,00006Lik-0.0()0013i:np) в. |
1.5.3.2 |
Калибратор универсальный Fluke 9100 |
Диапазон воспроизведения силы постоянного тока 1_=(0-320) мА, абсолютная погрепшость А =±(0,00016 1k+0,000030 Inp) мА. |
1.5.3.3 |
Магазин электрического сопротивления Р 3026-1 |
Диапазон воспроизведения электрического сопротивления (10'2-105) Ом, 2 разряд. |
1.5.3.4 |
Генератор ГЗ-110 |
Диапазон воспроизведения частоты переменного тока F=(10"2-2-102) Гц, абсолютная погрепшость. Др=±3-10‘2вкГц |
1.5.3.5 |
Калибратор универсальный Fluke 9100 Термометр лабораторный ртутный ТЛ-4 |
Диапазон воспроизведения напряжения постоянного тока Гт(0-320) мВ, абсолютная погрепшость A2==±(0,00006Uk±0,000013Unp) мВ. Диапазон измерений температуры t=(0-50) °С, абсолютная погрешность At=±0,2 °С. |
1.5.3.6 |
Магазин электрического сопротивления Р 3026-1 |
Диапазон воспроизведения электрического сопротивления (10'2-105) Ом, 2 разряд. |
1.5.3.7 |
Вольтметр универсальный В7-78/1 |
Диапазон измерения напряжения постоянного тока U_=(0-10) В, абсолютная погрепшость Au =±(0,000035Uk+0,000005 UTO) В. |
1.5.3.8 |
Мультиметр цифровой 8508А |
Диапазон измерения силы постоянного тока 1_=(0-20) мА, абсолютная погрепшость А=±(0,000018 Ik-±0,000002 U) мА. |
1.5.3.9 |
Вольтметр универсальный В7-7 8/1 |
Диапазон измерения электрического сопротивления постоянному току R=(0-105) Ом, абсолютная погрешность Ar=±(0,0001 Rk+0,00001 Rnp) Ом. |
1.5.3.10 |
Частотомер 43-63/3 Осциллограф TDS5104 Магазин электрического сопротивления Р4002 |
Диапазон измерения частоты следования прямоугольных импульсов F=(10'5-l5>-10^2) Гц, относительная погрешность 5 =±Г 10'2 %. Диапазон измерения амплитуды прямоугольных импульсов А=(10'2-10) В/дел, относительная погрешность 5д=±1 %. Воспроизведение электрического сопротивления 100 кОм ±1 кОм. |
1.5.3.11 |
Вольтметр универсальный В7-78/1 |
Диапазон измерения напряжения постоянного тока U_=(0-l) В, абсолютная погрешность 4j=±(0,00004Uk+0,000007 U^) В. |
1.5.3.12 |
Вольтметр универсальный В7-78/1 |
Диапазон измерения электрического сопротивления постоянному току R=(0-105) Ом, абсолютная погрешность Ar=±(0,0001 Rk+0,00001 Rno) Ом. |
1.5.3.13 |
Частотомер 43-63/3 Осциллограф TDS5104 Магазин электрического сопротивления Р4002 |
Диапазон измерения частоты следования прямоугольных импульсов F=(10'3-l,5-109) Гц, относительная погрешность бр=±1 • 10‘7 %. Диапазон измерения амплитуды прямоугольных импульсов А=(10’5-10) В/дел, относительная погрешность 6д=±1 %. Воспроизведение электрического сопротивления 100 кОм ±1 кОм. |
Примечания:
-
1. Допускается применять другие средства поверки, метрологические и технические характеристики которых удовлетворяют требованиям настоящей методики.
-
2. Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке.
К поверке калибраторов допускают лиц, аттестованных на право поверки электрорадио средств измерений.
Поверку калибраторов проводят лица, изучившие настоящий документ, руководства по эксплуатации калибраторов и используемых средств измерений.
1.3 Требования безопасностиПри проведении поверки должны быть соблюдены требования безопасности, указанные в эксплуатационных документах на средства поверки и поверяемые калибраторы.
1.4 Условия поверки и подготовка к ней-
1.4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающей среды, °C 18-28;
-
- относительная влажность воздуха, % 35-80;
-
- атмосферное давление, кПа 84-106,7
-
1.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
-
1.4.3 Перед проведением поверки необходимо выдержать калибраторы в нормальных условиях не менее 2 часов.
-
1.5.1 Внешний осмотр, проверка маркировки и комплектности.
При внешнем осмотре проверяется качество лакокрасочных, металлических, неорганических покрытий, отсутствие видимых повреждений калибраторов, целостность измерительных проводов, чистота гнезд.
Маркировка должна быть чёткой и соответствовать эксплуатационной документации. Комплектность калибраторов должна соответствовать руководству по эксплуатации на них.
-
1.5.2 Опробование
При опробовании калибраторов проверяется соответствие их функционирования требованиям руководства по эксплуатации.
-
1.5.3 Определение метрологических характеристик
1.5.3.1 Определение основной абсолютной погрешности измерений напряжения постоянного тока.
Определение основной абсолютной погрешности измерений напряжения постоянного тока производится с помощью калибратора универсального Fluke 9100 (далее калибратор Fluke 9100), подключенного в соответствии со схемой на рисунке 1. Измерения проводят для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 1 приложения А.
АМ-7025

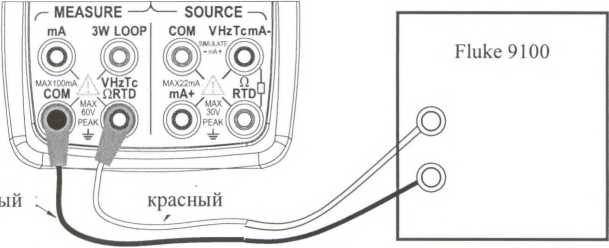

Рисунок 1. Схема подключения для определения основной абсолютной погрешности измерений напряжения постоянного тока.
Основная абсолютная погрешность измерений напряжения постоянного тока вычисляется по формуле:
Дц= U ИЗМ ■ Uy ст,
где UycT - заданное значение выходного напряжения калибратора Fluke 9100, мВ, В; ии3м - напряжение, измеренное испытуемым калибратором, мВ, В.
Ди не должна превышать пределов, вычисляемых по формулам, приведенным в таблице А.
Таблица А - Формулы определения пределов допускаемой основной абсолютной погрешности измерений напряжения постоянного тока
Модель |
Верхний предел измерения, В |
Значение единицы младшего разряда (к), В |
Формула определения пределов допускаемой основной абсолютной погрешности, мВ, В |
АМ-7025 |
50 мВ |
0,001 мВ |
±(0,0002-UmM+llk) |
500 мВ |
0,01 мВ |
±(0,0002-иизм +6к) | |
5 |
0,0001 | ||
50 |
0,001 |
±(0,0003-U„3M +6к) |
-
1.5.3.2 Определение основной абсолютной погрешности измерений силы постоянного тока.
Определение основной абсолютной погрешности измерений силы постоянного тока производится с помощью калибратора Fluke 9100 и мультиметра цифрового прецизионного 8508А (далее мультиметр 8508А), подключенных в соответствии со схемой на рисунке 2. Измерения проводят в соответствии с таблицей 2 приложения А.
Основная абсолютная погрешность измерений силы постоянного тока вычисляется по формуле:
Л1_ 1изм ” 1уст,
где 1уст - значение выходной силы постоянного тока калибратора Fluke 9100,
измеренное мультиметром 8508А, мА:
1ИЗМ - значение силы постоянного тока, измеренное испытуемым калибратором, мА.
Ai не должна превышать пределов, вычисляемых по формуле, приведенной в таблице Б.
8508А
АМ-7025

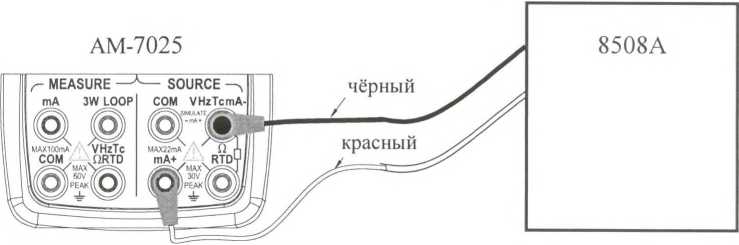

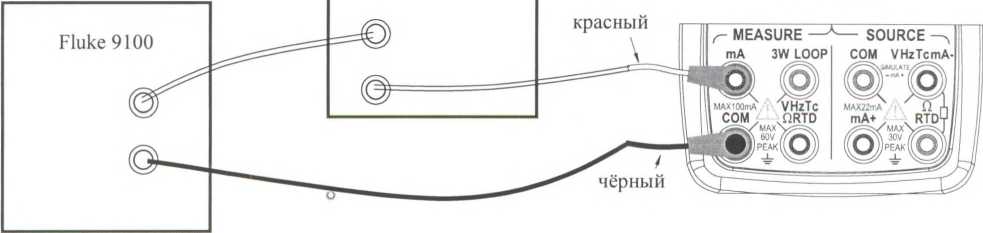

Рисунок 2. Схема подключения для определения основной абсолютной погрешности измерений силы постоянного тока.
Таблица Б - Формула определения пределов допускаемой основной абсолютной погрешности измерений силы постоянного тока
Модель |
Верхний предел измерения, мА |
Значение единицы младшего разряда (к), мА |
Формула определения пределов допускаемой основной абсолютной погрешности, мА |
АМ-7025 |
50 |
0,001 |
±(0,0002-1,, зм+6к) |
-
1.5.3.2 Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току.
Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току производится с помощью меры электрического сопротивления Р3026-1, подключенной в соответствии со схемой на рисунке 3. При испытании обязательно должна использоваться 3-х проводная схема подключения. Измерения проводят для всех диапазонов измерений, выбираемых в ручном режиме, в соответствии с таблицей 3 приложения А.
чёрный

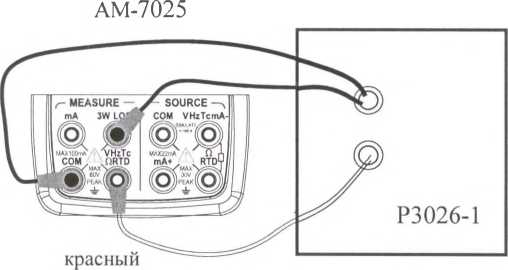

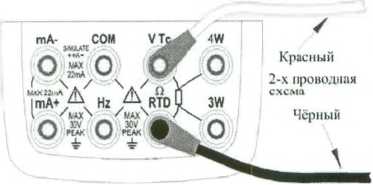

Рисунок 3. Схема подключения для определения основной абсолютной погрешности измерений электрического сопротивления постоянному току.
Основная абсолютная погрешность измерений электрического сопротивления постоянному току вычисляется по формуле:
Ar~ Б-изм " Руст,
где RyCT - заданное значение электрического сопротивления постоянному току меры электрического сопротивления Р3026-1, Ом, кОм;
RH3m - значение сопротивления постоянному току, измеренное испытуемым калибратором, Ом, кОм.
Ar не должна превышать пределов, вычисляемых по формулам, приведенным в таблице В.
Таблица В - Формулы определения пределов допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току
Модель |
Верхний предел измерения, Ом |
Значение единицы младшего разряда (к). Ом |
Формула определения пределов допускаемой основной абсолютной погрешности. Ом, кОм |
АМ-7025 |
500 |
0,01 |
±(0,0005-RIBM+llk) |
5 кОм |
0,0001 кОм |
-
1.5.3.3 Определение основной абсолютной погре шности измерений частоты переменного тока.
Определение основной абсолютной погрешности измерений частоты переменного тока производится с помощью генератора ГЗ-110, подключенного в соответствии со схемой на рисунке 4. Измерения проводят при выходном напряжении генератора ~3 В для всех диапазонов измерений в соответствии с таблицей 4 приложения А.
АМ-7025

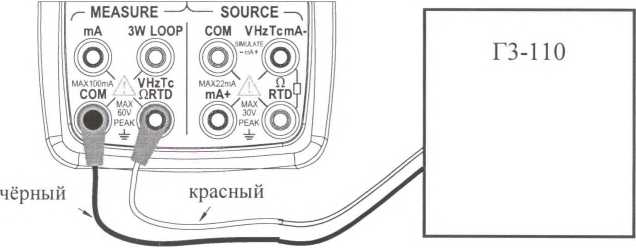

Рисунок 4. Схема подключения генератора для определения основной абсолютной погрешности измерений частоты переменного тока.
Основная абсолютная погрешность измерений частоты переменного тока вычисляется по формуле:
РиЗМ ■ Руст,
где FyCT - заданное значение выходной частоты переменного тока генератора ГЗ-110, Гц,
кГц;
Fhsm - частота переменного тока, измеренная испытуемым калибратором, Гц, кГц.
Ар не должна превышать пределов, вычисляемых по формулам, приведенным в таблице Г.
Таблица Г - Формулы определения пределов допускаемой основной абсолютной погрешности измерений частоты переменного тока
Модель |
Верхний предел измерения, Гц |
Значение единицы младшего разряда (к), Гц |
Формула определения пределов допускаемой основной абсолютной погрешности, Гц, кГц |
АМ-7025 |
500 |
0,01 |
±2к |
5 кГц |
0,0001 кГц | ||
50 кГц |
0,001 кГц |
-
1.5.3.4 Определение оснежиой оOcойютнoй пoгогшнoстсиогIepеней тeчIгеeоaтчpьI с помощью внешних термопар.
Определение основной абсолютной погрешности измерений температуры с помощью внещних термопар производится с помощью калибратора Fluke 9100, работающего в режиме постоянного напряжения и подключенного в соответствии со схимой на рисунке 5. Измерения проводят для всех диапазонов измерений для соответствующих термопар с отключенной компенсацией температуры холодного спая в соответствии с таблицами 5 а - 5и приложения А.
АМ-7025

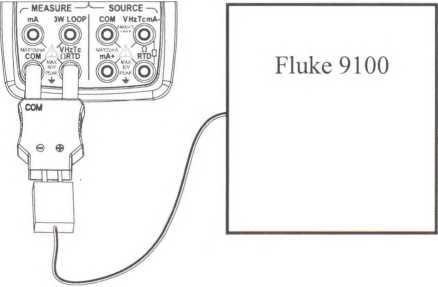

Рисунок 5. Схема подключения калибратора Fluke 9100 для определения основной абсолютной погрешности измерений температуры с помощью внешних термопар.
Основная абсолютная погрешность измерений температуры с помощью внешних термопар вычисляется по формуле:
АсГП=tH3M " {уст,
где tycT - заданное значение температуры (ТЭДС) калибратора Fluke 9100, °C;
1Изм - значение температуры, измеренное испытуемым калибратором, °C.
AtTn для всех диапазонов измерений для соответствующих термопар не должна превышать пределов, приведенных в таблице Д.
Таблица Д - Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопар
Тип термопары |
Диапазон измерений, °C |
Значение единицы младшего разряда, °C |
Пределы допускаемой основной абсолютной погрешности, °C (без учета погрешности термопары) |
R |
от 0 до плюс 1767 |
1 |
±2 |
S |
от 0 до плюс 1767 | ||
К |
от минус 100,0 до плюс 1372,0 |
0,1 |
±1,2 до 0,0 °C ±0,8 свыше 0,0 °C |
Е |
от минус 50,0 до плюс 1000,0 |
±0,9 до 0,0 °C ±1,5 свыше 0,0 °C | |
J |
от минус 60,0 до плюс 1200,0 |
±1,0 до 0,0 °C ±0,7 свыше 0,0 °C | |
Т |
от минус 100,0 до плюс 400,0 |
±1,0 до 0,0 °C ±0,7 свыше 0,0 °C | |
N |
от минус 200,0 до плюс 1300,0 |
±1,5 до 0,0 °C ±0,9 свыше 0,0 °C | |
В |
от плюс 600 до плюс 1820 |
1 |
±3 от 600 до 800 °C ±2 свыше 800 °C |
Примечание. Статические характеристики всех термопар соответствуют
ГОСТ 8.585-2001. Для расчета значений статических характеристик используются аппроксимирующие полиномы приложения А ГОСТ 8.585-2001.
-
1.5.3.5 Определение погрешности компенсации температуры холодного спая термопары.
Определение основной погрешности компенсации температуры холодного спая термопары производится с помощью термометра.
Термометром измеряется температура воздуха (tB) в области нижней части испытуемого калибратора. Затем для одной температурной точки любой из термопар выполняется сначала измерение температуры с отключенной компенсацией температуры холодного спая Сото, °C), а затем с включенной компенсацией температуры холодного спая (tBKJI, °C). Значение температуры компенсации холодного спая определяется по формуле:
tKOMn _ 1вкл * t0TKJl
Основная абсолютная погрешность компенсации температуры холодного спая термопары вычисляется по формуле:
AtKOMtl — Е'ОМП — Е-
Лщомп не должна превышать пределов ±0,5 °C.
1.5.3.6Определение основной абсолютной погрешности измерений температуры с помощью внешних термопреоборазователей сопротивления.
Определение основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивления производится с помощью меры электрического сопротивления РЗ026-1, подключенной в соответствии со схемой на рисунке 3. При поверке обязательно должна использоваться 3-х проводная схема подключения. Измерения проводят для соответствующих термопреобразователей сопротивления в соответствии с таблицами 6а - бе приложения А.
Основная абсолютная погрешность измерений температуры с помощью внешних термопреобразователей сопротивления вычисляется по формуле:
ДгГИ^изм * tycT5
где tycT - заданное значение температуры (сопротивления) меры электрического сопротивления Р3026-1, °C;
tlOM - значение температуры, измеренное испытуемым калибратором, °C.
AtTR для всех диапазонов измерений для соответствующих термопреобразователей сопротивления не должна превышать пределов, приведенных в таблице Е.
Таблица Е - Пределы допускаемой основной абсолютной погрешности измерений температуры с помощью внешних термопреобразователей сопротивления
Тип термопреобра зователя сопротивления |
Диапазон измерений, °C |
Значение единицы младшего разряда, °C |
Пределы допускаемой основной абсолютной погрешности, °C (без учета погрешности термопреобразователя сопротивления) |
Pt 100 |
от минус 200,0 до плюс 800,0 |
0,1 |
±0,5 до 0,0 °C ±0,7 от 0,0 до 400,0 °C ±0,8 свыше 400,0 °C |
Pt200 |
от минус 200,0 до плюс 630,0 |
±0,8 до 100,0 °C ±0,9 от 100,0 до 300.0 °C ±1,0 свыше 300,0 °C | |
Pt500 |
от минус 200,0 до плюс 630,0 |
±0,4 до 100,0 °C ±0,5 от 100,0 до 300,0 °C ±0,7 свыше 300,0 °C |
PtlOOO |
от минус 200,0 до плюс 630,0 |
0,1 |
±0,3 до 100,0 °C ±0,5 от 100,0 до 300,0 °C ±0,7 свыше 300,0 °C |
CulO |
от минус 100,0 до плюс 200,0 |
±1,8 | |
Cu50 |
от минус 50,0 до плюс 150,0 |
±0,7 |
Примечание. Статические характеристики всех термопреобразователей сопротивления кроме Cui0 соответствуют ГОСТ 6651-2009. Термопреобразователь сопротивления CulO имеет номинальное значение сопротивления 10 Ом при температуре 25 °C (Ropac4=9,O35 Ом), <у=0,00428 °C'1.
-
1.5.3.7 Определение основной абсолютной погрешности воспроизведений напряжения постоянного тока.
Определение основной абсолютной погрешности воспроизведений напряжения постоянного тока производится с помощью вольтметра универсального В7-78/1, подключенного в соответствии со схемой на рисунке 6. Измерения проводят для всех диапазонов воспроизведения в соответствии с таблицей 1 приложения Б.
АМ-7111

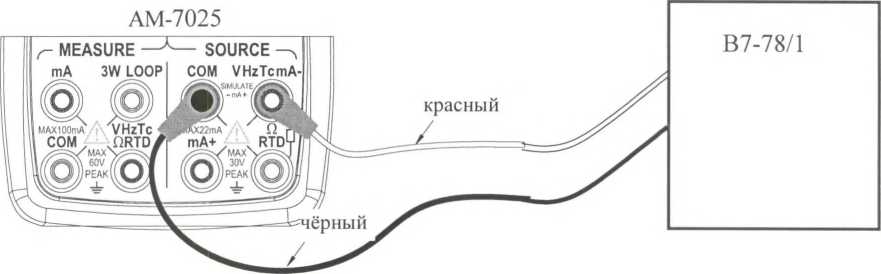

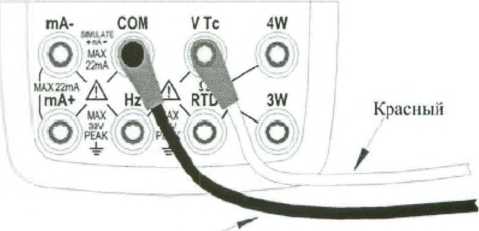

Рисунок 6. Схема подключения для определения основной абсолютной погрешности воспроизведений напряжения постоянного тока.
Основная абсолютная погрешность воспроизведений напряжения постоянного тока вычисляется по формуле:
Ли Иизм ■ U уст,
где иуст - заданное значение выходного напряжения постоянного тока испытуемого калибратора, мВ, В;
иизм - напряжение постоянного тока, измеренное вольтметром В7-78/1, мВ, В.
Ли не должна превышать пределов, вычисляемых по формулам, приведенным в таблице Ж.
Таблица Ж - Формулы определения пределов допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока
Модель |
Верхний предел воспроизведения, В |
Значение единицы младшего разряда (к), В |
Формула определения пределов допускаемой основной абсолютной погрешности, мВ, В |
АМ-7025 |
100 мВ |
0,001 мВ |
±(0,0002-UycT4^1lk) |
1 |
0,00001 | ||
10 |
0,0001 | ||
АМ-7111 |
100 мВ |
0,001 мВ |
±(0,0002-1.Tc+l lk) |
1000 мВ |
0,01 мВ | ||
10 |
0,0001 |
-
1.5.3.8 Определение основной абсолютнбй птгрешносгр воспроизведений дилы постоянного тока.
Определение основной абсолютной погрешности воспроизведений силы постоянного тока производится с помощью мультиметра 8508А, подключенного в соответствии со схемой на рисунке 7. Измерения проводят в соответствии с таблицей 2 приложения Б.
АМ-7111
VTc
О
0
Черный
СОМ
О
Ч'..
Hj RTD
'мм5- Z WM! s
Красный О «« О
3W
о

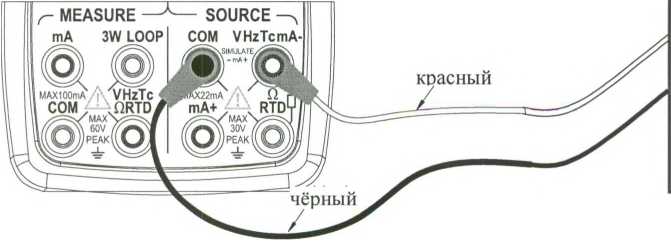

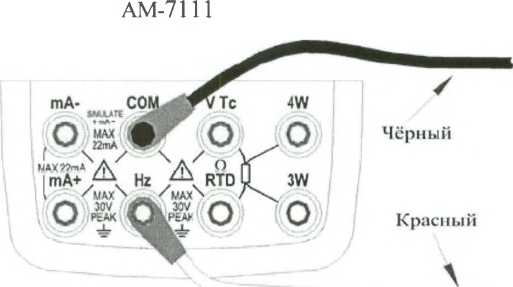

Рисунок 7. Схема подключения для определения основной абсолютной погрешности воспроизведений силы постоянного тока.
Основная абсолютная погрешность воспроизведения силы постоянного тока вычисляется по формуле:
А|~ 1изм ■ lycTj
где Iycr - заданное значение выходного постоянного тока испытуемого калибратора, мА;
1изм - значение постоянного тока, измеренное мультиметром 8508А, мА.
Ai не должна превышать пределов, вычисляемых по формуле, пррвиделлой в таблице 3.
Таблица 3 - Формула определения пределов допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока
Модель |
Верхний предел воспроизведения, мА |
Значение единицы младшего разряда (к), мА |
Формула определения пределов допускаемой основной абсолютной погрешности, мА |
АМ-7025 |
20 |
0,001 |
±(0,0002ТуСТ +6к) |
АМ-7111 |
±(0,00024УсТ+5к) |
-
1.5.3.9 Определение основной абсолютной погрешности воспроизведений
электрического своивтнвлесня овствяссвму теку.
Определение вссввсво нОсвлютсво овгрешсвстн ввсорвизведесно электрнческвгв сворвтивлесня ностояссому току орвнзввднтся с овмвш1ью ввльтметрн В7-78/1, овдключессвгв в сввтветствнн св схемво сн рнсуске 8. Прн орвведеснн нзмереснО с целью нсключесня вшнОкн двлжсы быть соглнсовнсы (выОрнсы вднснкввые зснчесня) велнчнсы рнОвчегв токн нсоытуемвгв калнОрнторн н ввльтметрн В7-78/1. РнОвчнО ток нсоытуемого кнлнОрнторн нмеет следующне зснчесня:
-
- (0,5-3) мА для днаоазоса 400 Ом;
-
- (0,05-0,3) мА для днаоазоса 4 кОм;
-
- 0,01 мА для днаоазоса 40 кОм.
Измересня орвввдят в сввтветствнн с тнОлнцео 3 орнлвжесня Б.
АМ-7025
АМ-7111
Красный
Черный
mA- СОМ VTc,
4W ?
4-х проводная схема
3-х проводная к схема

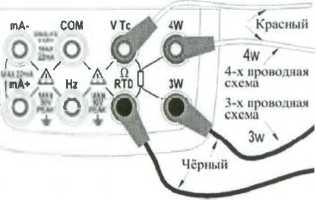

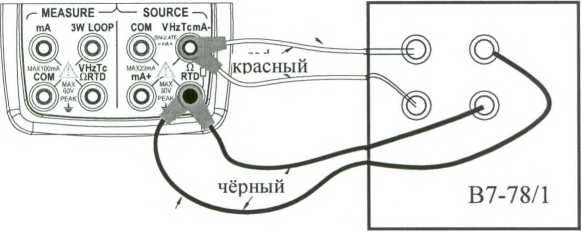

Рнсусвк 8. Схемн овдключесня для воределесня вссввсвО нОсвлютсвО оогиешсости восоронзведеснО электрнческвгв сворвтнвлесня овствяссвму току.
Оссввсня нОсвлютсня оогрешсость восоронзведеснО электрнческвгв сооротнвлесия оостояссому току вычнсляется ов фврмуле:
Ar~Rh3m ■ R-уст,
где RycT - знднссве зснчесне электрнческого сворвтнвлесня оостояссому току нсоытуемвгв калнОрнторн, Ом, кОм;
R„3m - зснчесне электрнческото сворвтнвлесня оостояссому току, нзмерессве вольтметиом В7-78/1, Ом, кОм.
Ar се двлжсн нревьоннть оределвв, вычнсляемых ов фврмулнм, орнведессым в тнОлнце И.
ТнОлнцн И - Фврмулы воределесня 11реде;юв двоускнемвО оссовсоО нОсолютсоО ногрешсостн воснронзведеснО электрнческото сонротнвлесня ностояссому току
Мвдель |
ВерхснО оредел ввсорвнзведесня, Ом |
Зснчесне еднснцы млндшего разрядн (к). Ом |
Фврмулн вцределесня оределвв донускнемоО вссввсвО нОсвлютсвО нотрешсостн, Ом, кОм |
АМ-7025 |
400 |
0,01 |
±(0,0004-RVc-r+10k) |
4 кОм |
0,0001 кОм |
±(0,0005-RvCT+l Ok) | |
40 кОм |
0,001 кОм |
±(0,00TRvct +40к) | |
АМ-7111 |
400 |
0,01 |
±(0,0004’RVCT +8к) |
4 кОм |
0,0001 кОм |
±(0,0005-RvCT+10k) | |
40 кОм |
0,001 кОм |
±(0,001*RVCT+40k) |
-
1.5.3.10 Определение основной абсолютной погрешности воспроизведений частоты следования и амплитуды прямоугольных импульсов (меандра).
Определение основной абсолютной погрешности воспроизведений частоты следования прямоугольных импульсов производится с помощью частотомера 43-63/3, амплитуды - с помощью осциллографа TDS5104 при значении RH=100 кОм, подключенных в соответствии со схемой на рисунке 9. Измерения проводят для всех диапазонов воспроизведения в соответствии с таблицами 4а и 46 приложения Б.

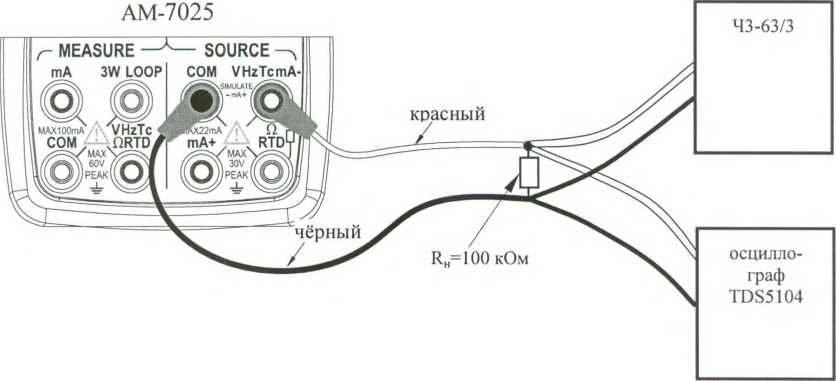

Рисунок 9. Схема подключения средств измерений для определения основной абсолютной погрешности воспроизведений частоты следования и амплитуды прямоугольных импульсов.
Основная абсолютная погрешность воспроизведений частоты следования прямоугольных импульсов вычисляется по формуле:
Af— 1'изм " FycT,
где Буст - заданное значение выходной частоты следования прямоугольных импульсов испытуемого калибратора, Гц;
FH3M - значение частоты следования прямоугольных импульсов, измеренное частотомером 43-83, Гц.
Др не должна превышать пределов, вычисляемых по формулам, приведенным в таблице К.
Таблица К - Формулы определения пределов допускаемой основной абсолютной погрешности воспроизведений частоты следования прямоугольных импульсов
Модель |
Верхний предел воспроизведения, кГц |
Значение единицы младшего разряда (к), кГц |
Формула определения пределов допускаемой основной абсолютной посрешнйспи, Гц, кГц |
АМ-7025 |
100 Гц |
0,01 Гц |
±2к |
1 |
0,001 | ||
10 |
0,1 | ||
100 |
1 | ||
АМ-7111 |
100 Гц |
0,01 Гц |
±2к |
1 |
0,001 | ||
10 |
0,1 | ||
100 |
1 |
±5к |
Основная абсолютная погрешность воспроизведений амплитуды прямоугольных импульсов вычисляется по формуле:
Аа=А ИЗМ * Ауст,
где Ауст - заданное значение выходной амплитуды прямоугольных импульсов испытуемого калибратора, В;
Аизм - значение амплитуды прямоугольных импульсов, измеренное осциллографом, В.
Да не должна превышать пределов, вычисляемых по формуле, приведенной в таблице Л.
Таблица Л - Формула определения пределов допускаемой основной абсолютной погрешности воспроизведений амплитуды прямоугольных импульсов
Модель |
Диапазоц воспроизведения, В |
Значение единицы младшего разряда (к), В |
Формула определения пределов допускаемой основнвй абсолютной погрешности, В |
АМ-7025 АМ-7111 |
1-11 |
0,0001 |
±(0,05 ’Ауст +0,5) |
-
1.5.3.11 Определение осиовной вбсолюгной погрешпости вотироизведений
статических характеристик термопар.
Определение основной абсолютной пвгрешнвсти воспроизведений статических характеристик термопар производится с помощью вольтметра В7-78/1, подключенного в соответствии со схемой на рисунке 10. Измерения проводят для выбранных термопар в соответствии с таблицами 5а- 5и приложения Б.
Основная абсолютная погрешность воспроизведений статических характеристик термопар вычисляется по формуле:
Атп_ 1изм ■ tyCT,
где tycT - заданное значение температуры испытуемого калибратора, °С;
1изм - значение температуры (термоэдс), измеренное вольтметром В7-78/1, °С.
Ami для всех диапазонов воспроизведения для соответствуюпщх термопар не должна превьппать значений, приведенных в таблице М.
АМ-7025
В7-78/1
AM-7111
Чёрный

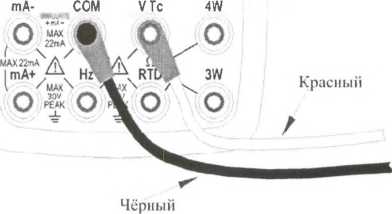

Рисунок 10. Схема подключения для определения основной абсолютной погрешности воспроизведения статических характеристик термопар.
Таблица М - Пределы допускаемой основной абсолютной погрешности воспроизведений статических характеристик термопар
Модель |
Тип термопары |
Диапазон воспроизведений, °С |
Значение единицы младшего разряда, °С |
Пределы допускаемой основной абсолютной погрешности, °С (без учета погрешности термопары) |
АМ-7025 АМ-7111 |
R,S |
от 0 до плюс 1767 |
1 |
±2 |
К |
от минус 200,0 до плюс 1372,0 |
ОД |
±0,6 до минус 100,0 °С ±0,5 от минус 100,0 до 400,0 °С ±0,7 от 400,0 до 1200,0 °С ±0,9 свыше 1200,0 °С | |
Е |
от минус 200,0 до плюс 1000,0 |
±0,6 до минус 100,0 °С ±0,5 от минус 100,0 до 600,0 °С ±0,4 свыше 600,0 °С | ||
J |
от минус 200,0 до плюс 1200,0 |
±0,6 до минус 100,0 °С ±0,5 от минус 100,0 до 800,0 °С ±0,7 свыше 800,0 °С | ||
Т |
от минус 250,0 до плюс 400,0 |
±1,2 до минус 200,0 °С; ±0,6 от минус 200,0 °С |
N |
от минус 200,0 до плюс 1300,0 |
±1,0 до минус 100,0 °С ±0,7 ос минус 100,0 до 900,0 °С ±0,8 свыше 900,0 °С | ||
В |
ос плюс 600 дс плюс 1820 |
1 |
±2 |
Примечание. Для расчета значений температуры по величине термоэдс используются аппроксимирующие полиномы приложения А ГОСТ 8.585-2001.
-
1.5.3.12 Определенид осиовной вбсйлюаной погй ешпости ооси роизведений
статических характеристик термопреоНразователей сопротивления.
Определение основной аНсолютной посрешнсопи воспроизведения статических характеристик термопресНразоваселей сопротивления производится с помощью вольтметра В7-78/1, псдключенносо в соответствии со схемой на рисунке 8. При проведении измерений с целью исключения ошиНки должны Ныть согласованы (выНраны одинаковые значения) величины раНочесо тока испытуемого калиНрассра и вольтметра В7-78/1. РаНочий ток испытуемого калиНратора имеет следующие значения:
-
- (0,5-3) мА для PtlOO, CulO и Cu50;
-
- (0,05-0,3) мА для Р1200, Р1500 и РПЛЛЛ.
Измерения проводят в соответствии с таНлицами 6а - 6е приложения Б.
Основная аНсолюсная погрешность воспроизведения статических характеристик термопреоНразователей сопротивления вычисляется по формуле:
At'1R_ 1ичм ■ tyc,
сде tyCT ■ заданное значение температуры испытуемого калиНрасора, °С;
- значение температуры (сопротивления), измеренное вольтметром В7-78/1, °С.
AtTR для всех диапазонов воспроизведения статических характеристик для соответствующих термопресНразователей сопротивления не должна превьппать значений, приведенных в таНлице Н.
ТаНлица Н - Пределы допускаемой основной аНоолюсной погрешности воспроизведений ссатических характеристик сермопреоНразователей сопротивления
Модель |
Тип термопреоНра-зователя сопросивления |
Диапазон воспроизведения, °C |
Значение единицы младшего разряда, °С |
Пределы допускаемой основной аНсолюсной погрешности, °С (Нез учеса погрешности сермопреоНразователя сопросивления) |
АМ-7025 |
PtlOO сеО,00385 °C'1 |
ос минус 200,0 до плюс 800,0 |
0,1 |
±0,3 до 0,0 °С ±0,5 от 0,0 до 400,0 °С ±0,8 свыше 400,0 °С |
Pt200 сЮ,00385 °C’1 |
ос минус 200,0 до плюс 630,0 |
±0,3 до 300,0 °С ±0,4 свыше 300,0 °С | ||
Pt500 0=0,00385 °C’1 | ||||
PtlOOO о=0,00385 °C’1 | ||||
CulO o=0,00428 °C'1 |
ос минус 100,0 до плюс 200,0 |
±2,0 | ||
Cu50 o=0,00428 °C'' |
от минус 50,0 до плюс 150,0 |
±0,6 |
АМ-7111 |
PtlOO а=0,00385 °C'1 |
от минус 200,0 до плюс 800,0 |
од |
±0,3 до 0,0 °C ±0,5 от 0,0 до 400,0 °C ±0,8 свыше 400,0 °C |
Pt200 о=0,00385 °C'1 |
от минус 200,0 до плюс 630,0 |
±0,8 до 100,0 °C ±0,9 от 100,0 до 300,0 °C ±1,0 свыше 300,0 °C | ||
Pt500 а=0,00385 °C'1 |
от минус 200,0 до плюс 630,0 |
±0,4 до 100,0 °C ±0,5 от 100,0 до 300,0 °C ±0,7 свыше 300,0 °C | ||
Pt 1000 о=0,00385 °C'1 |
от минус 200,0 до плюс 630,0 |
±0,2 до 100,0 °C ±0,5 от 100,0 до 300,0 °C ±0,7 свыше 300,0 °C | ||
CulO a=0,00428 °C'1 |
от минус 100,0 до плюс 200,0 |
±1,8 | ||
Cu50 o=0,00428 °C'1 |
от минус 50,0 до плюс 150,0 |
±0,6 |
Примечание. Для расчета значений температуры по величине сопротивления используются статические характеристики термопреобразователей сопротивления по ГОСТ 6651-2009.
-
1.5.3.13 Определение основной абсолютной погрешности воспроизведений числа и амплитуды прямоугольных импульсов.
Определение основной абсолютной погрешности воспроизведений числа следования прямоугольных импульсов производится с помощью частотомера 43-63/3, амплитуды - с помощью осциллографа TDS5104 при значении RH=100 кОм, подключенных в соответствии со схемой на рисунке 9. Измерения проводят для всех диапазонов воспроизведения в соответствии с таблицами 7а и 76 приложения Б.
Основная абсолютная погрешность воспроизведений числа прямоугольных импульсов вычисляется по формуле:
Д1\1—Nh3M ■ NyCT,
где Nyc-г - заданное число выходных прямоугольных импульсов испытуемого калибратора;
NH3M - число прямоугольных импульсов, измеренное частотомером.
An не должна превышать:
±1 до 100 импульсов;
±10 от 101 до 1000 импульсов; ±100 свыше 1000 импульсов.
Основная абсолютная погрешность воспроизведений амплитуды прямоугольных импульсов вычисляется по формуле:
Да= Аизм ■ -Дуст,
где Ауст - заданное значение выходной амплитуды прямоугольных импульсов испытуемого калибратора, В;
Аизм - значение амплитуды прямоугольных импульсов, измеренное осциллографом, В.
дА не должна превышать пределов, вычисляемых по формулам, приведенным в таблице Л. Результаты поверки занести в протокол.
1.5.4 Оформление результатов поверки.
-
1.5.4.1 В процессе поверки поверитель должен вести протокол поверки, включающий в себя следующие данные: наименование и тип калибратора, заводской номер, рабочий диапазон воспроизведения (измерения) величин, наименование заказчика, данные измерений, заключение о годности, дату поверки, фамилию поверителя. Допускаются компьютерные записи, воспроизведение и хранение протокола поверки.
-
1.5.4.2 Клшбрттор признается годным , если результаты измерений по пунктам 1.5.1,1.5.2,1.5.3 положительны.
На калибраторы, признанные годными, выщаетсс свидетельство о поверке установленной формы.
-
1.5.4.3 На забракованные калибраторы оформлсюттс извещение о непригодности.
Маслов В.А.
Главный метролог
Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ»
Начальник лаборатории аттестации методик выполнение измерений Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ»
Приложение А
Таблица 1
Определение основной погрешности измерения напряжения постоянного тока
Модель |
Верхний предел измерения, В |
Поверяемая точка Uo, В |
Измеренное значение ии3м, В |
Предел допускаемых показаний калибратора, В | |
нижний |
верхний | ||||
АМ-7025 |
50 мВ |
5,000 мВ |
4,988 мВ |
5,012 мВ | |
10,000 мВ |
9,987 мВ |
10,013 мВ | |||
25,000 мВ |
24,984 мВ |
25,016 мВ | |||
50,000 мВ |
49,979 мВ |
50,021 мВ | |||
500 мВ |
50,00 мВ |
49,93 мВ |
50,07 мВ | ||
100,00 мВ |
99,92 мВ |
100,08 мВ | |||
250,00 мВ |
249,89 мВ |
250,11 мВ | |||
500,00 мВ |
499,84 мВ |
500,16 мВ | |||
5 |
0,5000 |
0,4993 |
0,5007 | ||
1,0000 |
0,9992 |
1,0008 | |||
2,5000 |
2,4989 |
2,5011 | |||
5,0000 |
4,9984 |
5,0016 | |||
50 |
5,000 |
4,993 |
5,008 | ||
10,000 |
9,991 |
10,009 | |||
25,000 |
24,987 |
25,014 | |||
50,000 |
49,979 |
50,021 |
Таблица 2
Определение основной погрешности измерения силы постоянного тока
Модель |
Верхний предел измерения, мА |
Поверяемая точка 10, мА |
Измеренное значение 1изм, мА |
Предел допускаемых показаний калибратора, мА | |
нижний |
верхний | ||||
АМ-7025 |
50 |
4,000 |
3,993 |
4,007 | |
10,000 |
9,992 |
10,008 | |||
25,000 |
24,989 |
25,011 | |||
50,000 |
49,984 |
50,016 |
Таблица 3
Определение основной погрешности измерения электрического сопротивления постоянному току
Модель |
Верхний предел измерения, кОм |
Поверяемая точка Ro, кОм |
Измеренное значение RH3M, кОм |
Предел допускаемых показаний калибратора, кОм | |
нижний |
верхний | ||||
АМ-7025 |
500 Ом |
50,00 Ом |
49,86 Ом |
50,14 Ом | |
100,00 Ом |
99,84 Ом |
100,16 0м | |||
250,00 Ом |
249,76 Ом |
250,24 Ом | |||
490,00 Ом |
489,64 Ом |
490,36 Ом | |||
5 |
0,5000 |
0,4986 |
0,5014 | ||
1,0000 |
0,9984 |
1,0016 | |||
2,5000 |
2,4976 |
2,5024 | |||
5,0000 |
4,9964 |
5,0036 |
Таблица 4
Определение основной погрешности измерения частоты переменного тока
Модель |
Верхний предел измерения, кГц |
Поверяемая точка Го, кГц |
Измеренное значение F№M, кГц |
Предел допускаемых показаний калибратора, кГц | |
нижний |
верхний | ||||
АМ-7025 |
500 Гц |
50,00 Гц |
49,98 |
50,02 | |
100,00 Гц |
99,98 |
100,02 | |||
250,00 Гц |
249,98 |
250,02 | |||
500,00 Гц |
499,98 |
500,02 | |||
5 |
0,5000 |
0,4998 |
0,5002 | ||
1,0000 |
0,9998 |
1,0002 | |||
2,5000 |
2,4998 |
2,5002 | |||
5,0000 |
4,9998 |
5,0002 | |||
50 |
5,000 |
4,998 |
5,002 | ||
10,000 |
9,998 |
10,002 | |||
25,000 |
24,998 |
25,002 | |||
50,000 |
49,998 |
50,002 |
Таблица 5 а
Определение основной погрешности измерения температуры с помощью термопары типа R
Модель |
Диапазон измерения, °C |
Поверяемая точка to, "С (мВ) |
Измеренное значение 1изм, °С |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от 0 до 500 |
5 (0,027) |
3 |
7 | |
30(0,171) |
28 |
32 | |||
100 (0,647) |
98 |
102 | |||
300 (2,401) |
298 |
302 | |||
490 (4,363) |
488 |
492 | |||
от 501 до 1760 |
510(4,580) |
508 |
512 | ||
650(6,157) |
648 |
652 | |||
800 (7,950) |
798 |
802 | |||
1200 (13,228) |
1198 |
1202 | |||
1750 (20,877) |
1748 |
1752 |
Таблица 56
Определение основной погрешности измерения температуры с помощью термопары типа S
Модель |
Диапазон измерения, “С |
Поверяемая точка to, "С (мВ) |
Измеренное значение t^, °С |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от 0 до 500 |
5 (0,027) |
3 |
7 | |
30(0,173) |
28 |
32 | |||
100 (0,646) |
98 |
102 | |||
300 (2,323) |
298 |
302 | |||
490 (4,134) |
488 |
492 | |||
от 501 до 1760 |
510 (4,333) |
508 |
512 | ||
650 (5,753) |
648 |
652 | |||
800 (7,345) |
798 |
802 | |||
1200(11,951) |
1198 |
1202 | |||
1750(18,503) |
1748 |
1752 |
Таблица 5в
Определение основной погрешности измерения температуры с помощью термопары типа К
Модель |
Диапазон измерения, 0С |
Поверяемая точка to, 0С (мВ) |
Измеренное значение 1Шм, 0С |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 100,0 до 0,0 |
-95,0 (-3,400) |
-96,2 |
-93,8 | |
-20,0 (-0,778) |
-21,2 |
-18,8 | |||
0,0 (0,000) |
-1,2 |
1,2 | |||
от 0,1 до 1370,0 |
5,0 (0,198) |
4,2 |
5,8 | ||
100,0 (4,096) |
99,2 |
100,8 | |||
450,0(18,516) |
449,2 |
450,8 | |||
600,0 (24,906) |
599,2 |
600,8 | |||
900,0 (37,326) |
899,2 |
900,8 | |||
1350,0(54,138) |
1349,2 |
1350,8 |
Таблица 5г
Определение основной погрешности измерения температуры с помощью термопары типа Е
Модель |
Диапазон измерения, “С |
Поверяемая точка to, "С (мВ) |
Измеренное значение t ОГ> Жм |
Пределы допускаемых показаний калибратора, “С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 50,0 до 0,0 |
-45,0 (-2,523) |
-45,9 |
-44,1 | |
-10,0 (-0,582) |
-10,9 |
-9,1 | |||
0,0 (0,000) |
-0,9 |
0,9 | |||
от 0,1 до 1000,0 |
10,0 (0,591) |
8,5 |
11,5 | ||
100,0 (6,319) |
98,5 |
101,5 | |||
250,0 (17,181) |
248,5 |
251,5 | |||
500,0 (37,005) |
498,5 |
501,5 | |||
750,0 (57,080) |
748,5 |
751,5 | |||
950,0 (72,608) |
948,5 |
951,5 |
Таблица 5д
Определение основной погрешности измерения температуры с помощью термопары типа J
Модель |
Диапазон измерения, "С |
Поверяемая точка to, ОС (мВ) |
Измеренное значение t “Г Жз1М |
Пределы допускаемых показаний калибратора, ”С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 60,0 до 0,0 |
-55,0 (-2,663) |
-56,0 |
-54,0 | |
-20,0 (-0,995) |
-21,0 |
-19,0 | |||
0,0 (0,000) |
-1,0 |
1,0 | |||
от 0,1 до 1200,0 |
10,0 (0,507) |
9,3 |
10,7 | ||
100,0 (5,267) |
99,3 |
100,7 | |||
300,0(16,327) |
299,3 |
300,7 | |||
600,0 (33,102) |
599,3 |
600,7 | |||
950,0 (54,956) |
949,3 |
950,7 | |||
1150,0 (66,679) |
1149,3 |
1150,7 |
Таблица 5е
Определение основной погрешности измерения температуры с помощью термопары типа Т
Модель |
Диапазон измерения, “С |
Поверяемая точка to, ОС (мВ) |
Измеренное значение 1ИЗм, "С |
Пределы допускаемых показаний калибратора, “С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 100,0 до 0,0 |
-95,0 (-3,235) |
-96,0 |
-94,0 | |
-10,0 (-0,383) |
-11,0 |
-9,0 | |||
0,0 (0,000) |
-1,0 |
1,0 | |||
от 0,1 до 400,0 |
10,0 (0,391) |
9,3 |
10,7 | ||
50,0 (2,036) |
49,3 |
50,7 | |||
100,0 (4,279) |
99,3 |
100,7 | |||
200,0 (9,288) |
199,3 |
200,7 | |||
390,0 (20,255) |
389,3 |
390,7 |
Таблица 5ж
Определение основной погрешности измерения температуры с помощью термопары типа N
Модель |
Диапазон измерения, °С |
Поверяемая точка to, “С (мВ) |
Измеренное значение t„3M, ОС |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 0,0 |
-196,0 (-3,950) |
-197,5 |
-194,5 | |
-100,0 (-2,407) |
-101,5 |
-98,5 | |||
-10,0 (-0,260) |
-11,5 |
-8,5 | |||
0,0 (0,000) |
-1,5 |
1,5 | |||
от 0,1 до 1300,0 |
10,0 (0,261) |
9,1 |
10,9 | ||
100,0 (2,774) |
99,1 |
100,9 | |||
600,0 (20,613) |
599,1 |
600,9 | |||
900,0 (32,371) |
899,1 |
900,9 | |||
1290,0 (47,152) |
1289,1 |
1290,9 |
Таблица 5 и
Определение основной погрешности измерения температуры с помощью термопары типа В
Модель |
Диапазон измерения, "С |
Поверяемая точка to, °С (мВ) |
Измеренное значение 1И)м, “С |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от 600 до 800 |
610 (1,852) |
607 |
613 | |
700 (2,431) |
697 |
703 | |||
790 (3,078) |
787 |
193 | |||
от 801 до 1000 |
810(3,230) |
808 |
812 | ||
990 (4,743) |
988 |
992 | |||
от 1001 до 1820 |
1010(4,926) |
1008 |
1012 | ||
1400 (8,956) |
1398 |
1402 | |||
1800(13,591) |
1798 |
1802 |
Таблица 6а
Определение основной погрешности измерения температуры с помощью термопреобразователя сопротивления типа PtlOO (0^^0,0(0385 °C'1)
Модель |
Диапазон измерения, 0С |
Поверяемая точка to, ”С (Ro, Ом) |
Измеренное значение t °C ЖЗМз |
Пределы допускаемых показаний калибратора, "С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 0,0 |
-196,0 (20,25) |
-196,5 |
-195,5 | |
-150,0 (39,72) |
-150,5 |
-149,5 | |||
-95,0 (62,28) |
-95,5 |
-94,5 | |||
-10,0 (96,09) |
-10,5 |
-9,5 | |||
0,0 (100,00) |
-0,5 |
0,5 | |||
от 0,1 до 400,0 |
10,0(103,90) |
9,3 |
10,7 | ||
100,0 (138,51) |
99,3 |
100,7 | |||
200,0 (175,86) |
199,3 |
200,7 | |||
390,0 (243,64) |
389,3 |
390,7 | |||
от 400,1 до 800,0 |
410,0 (250,53) |
409,2 |
410,8 | ||
600,0 (313,71) |
599,2 |
600,8 | |||
790,0 (372,71) |
789,2 |
790,8 |
Таблица 66
Определение основной погрешности измерения температуры с помощью термопреобразователя сопротивления типаР1200 (<у=0.00385 °C'1')
Модель |
Диапазон измерения, °C |
Поверяемая точка to, °C (Ro, Ом) |
Измеренное значение 1Щм, °C |
Пределы допускаемых показаний калибратора, °C | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 100,0 |
-196,0 (40,49) |
-196,8 |
-195,2 | |
-150,0 (79,45) |
-150,8 |
-149,2 | |||
-10,0(192,17) |
-10,8 |
-9,2 | |||
0,0 (200,00) |
-0,8 |
0,8 | |||
95,0 (273,22) |
94,2 |
95,8 | |||
от 100,1 до 300,0 |
110,0 (284,59) |
109,1 |
110,9 | ||
200,0 (351,71) |
199,1 |
200,9 | |||
290,0 (416,97) |
289,1 |
290,9 | |||
от 300,1 до 630,0 |
310,0 (431,22) |
309,0 |
311,0 | ||
450,0 (528,36) |
449,0 |
451,0 | |||
620,0 (640,23) |
619,0 |
621,0 |
Таблица 6в
Определение основной погрешности измерения температуры с помощью термопреобразователя сопротивления типа Pt500 (ао0.00385 °C4)
Модель |
Диапазон измерения, “С |
Поверяемая точка to, °C (Ro, Ом) |
Измеренное значение 1изм, "C |
Пределы допускаемых показаний калибратора, °C | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 100,0 |
-196,0 (101,23) |
-196,4 |
-195,6 | |
-150,0(198,62) |
-150,4 |
-149,6 | |||
-10,0 (480,43) |
-10,4 |
-9,6 | |||
0,0 (500,00) |
-0,4 |
0,4 | |||
95,0 (683,04) |
94,6 |
95,4 | |||
от 100,1 до 300,0 |
110,0 (711,46) |
109,5 |
110,5 | ||
200,0 (879,28) |
199,5 |
200,5 | |||
290,0(1042,42) |
289,5 |
290,5 | |||
от 300,1 до 630,0 |
310,0 (1078,04) |
309,3 |
310,7 | ||
450,0 (1320,90) |
449,3 |
450,7 | |||
620,0 (1600,58) |
619,3 |
620,7 |
Таблица 6г
Определение основной погрешности измерения температуры с помощью термопреобразователя сопротивления типа PtlOOO (а=0.00385 °C1)
Модель |
Диапазон измерения, °С |
Поверяемая точка to, °С (Ro, Ом) |
Измеренное значение 1юм, °C |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 100,0 |
-196,0 (202,47) |
-196,3 |
-195,7 | |
-150,0 (397,23) |
-150,3 |
-149,7 | |||
-10,0 (960,86) |
-10,3 |
-9,7 | |||
0,0 (1000,00) |
-0,3 |
0,3 | |||
95,0(1366,07) |
94,7 |
95,3 | |||
от 100,1 до 300,0 |
110,0(1422,93) |
109,5 |
110,5 | ||
200,0(1758,56) |
199,5 |
200,5 | |||
290,0 (2084,84) |
289,5 |
290,5 | |||
от 300,1 до 630,0 |
310,0 (2156,08) |
309,3 |
310,7 | ||
450,0 (2641,79) |
449,3 |
450,7 | |||
620,0 (3201,16) |
619,3 |
620,7 |
Таблица 6д
Определение основной погрешности измерения температуры с помощью термопреобразователя сопротивления типа Си 10 (0=0.00428 °C1)
Модель |
Диапазон измерения, °С |
Поверяемая точка to, °С (Ro, Ом) |
Измеренное значение 4. or* 1ИЗМ9 |
Пределы допускаемых показаний калибратора, °С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 100,0 до 200,0 |
-95,0 (5,31) |
-96,8 |
-93,2 | |
-40,0 (7,48) |
-41,8 |
-38,2 | |||
-10,0 (8,65) |
-11,8 |
-8,2 | |||
0,0 (9,04) |
-1,8 |
1,8 | |||
25,0(10,00) |
23,2 |
26,8 | |||
100,0(12,90) |
98,2 |
101,8 | |||
180,0 (16,00) |
178,2 |
181,8 |
Таблица 6е
Определение основной погрешности измерения температуры с помощью термопреобразователя сопротивления типа Cu50 (о=0.00428 °C'1)
Модель |
Диапазон измерения, °С |
Поверяемая точка to, ”С (Ro, Ом) |
Измеренное значение t ОС* 1изм> |
Пределы допускаемых показаний калибратора, 0С | |
нижний |
верхний | ||||
АМ-7025 |
от минус 50,0 до 150,0 |
-45,0 (40,31) |
-45,7 |
-44,3 | |
-20,0 (45,71) |
-20,7 |
-19,3 | |||
-10,0(47,86) |
-10,7 |
-9,3 | |||
0,0 (50,00) |
-0,7 |
0,7 | |||
20,0 (54,28) |
19,3 |
20,7 | |||
50,0 (60,70) |
49,3 |
50,7 | |||
100,0 (71,40) |
99,3 |
100,7 | |||
145,0 (81,03) |
144,3 |
145,7 |
Приложение Б
Таблица 1
Определение основной погрешности воспроизведения напряжения постоянного тока
Модель |
Верхний предел воспроизведения, В |
Поверяемая точка По, В |
Показания эталонного мультиметра Ux, В |
Пределы допускаемых показаний эталонного мультиметра, В | |
нижний |
верхний | ||||
АМ-7025 |
100 мВ |
10,000 мВ |
9,987 мВ |
10,013 мВ | |
25,000 мВ |
24,984 мВ |
25,016 мВ | |||
50,000 мВ |
49,979 мВ |
50,021 мВ | |||
75,000 мВ |
74,974 мВ |
75,026 мВ | |||
100,000 мВ |
99,969 мВ |
100,031 мВ | |||
1 |
0,10000 |
0,09987 |
0,10013 | ||
0,25000 |
0,24984 |
0,25016 | |||
0,50000 |
0,49979 |
0,50021 | |||
0,75000 |
0,74974 |
0,75026 | |||
1,00000 |
0,99969 |
1,00031 | |||
10 |
1,0000 |
0,9987 |
1,0013 | ||
2,5000 |
2,4984 |
2,5016 | |||
5,0000 |
4,9979 |
5,0021 | |||
7,5000 |
7,4974 |
7,5026 | |||
10,0000 |
9,9969 |
10,0031 | |||
АМ-7111 |
100 мВ |
10,000 мВ |
9,987 мВ |
10,013 мВ | |
25,000 мВ |
24,984 мВ |
25,016 мВ | |||
50,000 мВ |
49,979 мВ |
50,021 мВ | |||
75,000 мВ |
74,974 мВ |
75,026 мВ | |||
100,000 мВ |
99,969 мВ |
100,031 мВ | |||
1000 мВ |
100,00 мВ |
99,87 мВ |
100,13 мВ | ||
250,00 мВ |
249,84 мВ |
250,16 мВ | |||
500,00 мВ |
499,79 мВ |
500,21 мВ | |||
750,00 мВ |
749,74 мВ |
750,26 мВ | |||
1000,00 мВ |
999,69 мВ |
1000,31 мВ | |||
10 |
1,0000 |
0,9987 |
1,0013 | ||
2,5000 |
2,4984 |
2,5016 | |||
5,0000 |
4,9979 |
5,0021 | |||
7,5000 |
7,4974 |
7,5026 | |||
10,0000 |
9,9969 |
10,0031 |
Таблица 2
Определение основной погрешности воспроизведения силы постоянного юка
Модель |
Верхний предел воспроизведения, мА |
Поверяемая точка 1о, мА |
Показания эталонного мультиметра 1х, мА |
Пределы допускаемых показаний эталонного мультиметра, мА | |
нижний |
верхний | ||||
АМ-7025 |
20 |
1,000 |
0,994 |
1,006 | |
4,000 |
3,993 |
4,007 | |||
10,000 |
9,992 |
10,008 | |||
15,000 |
14,991 |
15,009 | |||
20,000 |
19,990 |
20,010 |
АМ-7111 |
20 |
1,000 |
0,995 |
1,005 | |
4,000 |
3,994 |
4,006 | |||
10,000 |
9,993 |
10,007 | |||
15,000 |
14,992 |
15,008 | |||
20,000 |
19,991 |
20,009 |
Таблица 3
Определение основной погрешности воспроизведения электрического сопротивления постоянному току
Модель |
Верхний предел воспроизведения, кОм |
Поверяемая точка Ro, кОм |
Показания эталонного мультиметра Rx, кОм |
Пределы допускаемых показаний эталонного мультиметра, кОм | |
нижний |
верхний | ||||
АМ-7025 |
400 Ом |
10,00 Ом |
9,90 Ом |
10,10 Ом | |
50,00 Ом |
49,88 Ом |
50,12 Ом | |||
100,00 Ом |
99,86 Ом |
100,14 0м | |||
200,00 Ом |
199,82 Ом |
200,18 0м | |||
400,00 Ом |
399,74 Ом |
400,26 Ом | |||
4 |
0,1000 |
0,0990 |
0,1011 | ||
0,5000 |
0,4988 |
0,5013 | |||
1,0000 |
0,9985 |
1,0015 | |||
2,0000 |
1,9980 |
2,0020 | |||
4,0000 |
3,9970 |
4,0030 | |||
40 |
1,000 |
0,959 |
1,041 | ||
5,000 |
4,955 |
5,045 | |||
10,000 |
9,950 |
10,050 | |||
20,000 |
19,940 |
20,060 | |||
40,000 |
39,920 |
40,080 | |||
АМ-7111 |
400 Ом |
10,00 Ом |
9,92 Ом |
10,08 Ом | |
50,00 Ом |
49,90 Ом |
50,10 Ом | |||
100,00 Ом |
99,88 Ом |
100,12 0м | |||
200,00 Ом |
199,84 Ом |
200,16 0м | |||
400,00 Ом |
399,76 Ом |
400,24 Ом | |||
4 |
0,1000 |
0,0990 |
0,1011 | ||
0,5000 |
0,4988 |
0,5013 | |||
1,0000 |
0,9985 |
1,0015 | |||
2,0000 |
1,9980 |
2,0020 | |||
4,0000 |
3,9970 |
4,0030 | |||
40 |
1,000 |
0,959 |
1,041 | ||
5,000 |
4,955 |
5,045 | |||
10,000 |
9,950 |
10,050 | |||
20,000 |
19,940 |
20,060 | |||
40,000 |
39,920 |
40,080 |
Таблица 4а
Определение основной погрешности воспроизведения частоты следования прямоугольных импульсов
Модель |
Верхний предел воспроизведения, кГц |
Поверяемая точка Fo, кГц |
Показания эталонного частотомера Гх, кГц |
Пределы допускаемых показаний эталонного частотомера, кГц | |
нижний |
верхний | ||||
АМ-7025 |
100 Гц |
1,00 Гц |
0,98 Гц |
1,02 Гц | |
10,00 Гц |
9,98 Гц |
10,02 Гц | |||
25,00 Гц |
24,98 Гц |
25,02 Гц | |||
50,00 Гц |
49,98 Гц |
50,02 Гц | |||
100,00 Гц |
99,98 Гц |
100,02 Гц | |||
1 |
0,100 |
0,098 |
0,102 | ||
0,250 |
0,248 |
0,252 | |||
0,500 |
0498 |
0,503 | |||
1,000 |
0,998 |
1,002 | |||
10 |
1,0 |
0,8 |
1,2 | ||
2,5 |
2,3 |
2,7 | |||
5,0 |
4,8 |
5,2 | |||
10,0 |
9,8 |
10,2 | |||
100 |
10 |
8 |
12 | ||
25 |
23 |
27 | |||
50 |
48 |
52 | |||
100 |
98 |
102 | |||
АМ-7111 |
100 Гц |
1,00 Гц |
0,98 Гц |
1,02 Гц | |
10,00 Гц |
9,98 Гц |
10,02 Гц | |||
25,00 Гц |
24,98 Гц |
25,02 Гц | |||
50,00 Гц |
49,98 Гц |
50,02 Гц | |||
100,00 Гц |
99,98 Гц |
100,02 Гц | |||
1 |
0,100 |
0,098 |
0,102 | ||
0,250 |
0,248 |
0,252 | |||
0,500 |
0498 |
0,503 | |||
1,000 |
0,998 |
1,002 | |||
10 |
1,0 |
0,8 |
1,2 | ||
2,5 |
2,3 |
2,7 | |||
5,0 |
4,8 |
5,2 | |||
10,0 |
9,8 |
10,2 | |||
100 |
10 |
5 |
15 | ||
25 |
20 |
30 | |||
50 |
45 |
55 | |||
100 |
95 |
105 |
Таблица 46
Определение основной погрешности воспроизведения амплитуды прямоугольных импульсов
Модель |
Диапазон воспроизведения, В |
Поверяемая точка Ао, В |
Показания осциллографа, В |
Пределы допускаемых показаний осциллографа, В | |
нижний |
верхний | ||||
АМ-7025 |
1,00 |
0,45 |
1,55 | ||
АМ-7111 |
1,00-11,00 |
5,00 |
4,25 |
5,75 | |
11,00 |
9,95 |
12,05 |
Таблица 5а
Определение основной погрешности воспроизведения статической характеристики термопары типа К
Модель |
Диапазон воспроизведения, °С |
Поверяемая точка to, °С (По, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, °С (мВ) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 200,0 до минус 100,1 |
-196,0 (-5,8289) |
-196,6 (-5,8385) |
-195,4 (-5,8193) | |
-110,0 (-3,8523) |
-110,6 (-3,8699) |
-109,4 (-3,8348) | |||
от минус 100,0 до 400,0 |
-95,0 (-3,3996) |
-95,5 (-3,4152) |
-94,5 (-3,3841) | ||
-20,0 (-0,7775) |
-20,5 (-0,7966) |
-19,5 (-0,7584) | |||
0,0 (0,0000) |
-0,5 (-0,0197) |
0,5 (0,0197) | |||
10,0 (0,3969) |
9,5 (0,3769) |
10,5 (0,4168) | |||
100,0 (4,0962) |
99,5 (4,0755) |
100,5 (4,1169) | |||
390,0(15,9750) |
389,5 (15,9539) |
390,5 (15,9961) | |||
от 400,1 до 1200,0 |
410,0(16,8198) |
409,3 (16,7902) |
410,7 (16,8494) | ||
900,0 (37,3259) |
899,3 (37,2979) |
900,7 (37,3539) | |||
1190,0 (48,4726) |
1189,3 (48,4469) |
1190,7 (48,4972) | |||
от 1200,1 до 1372,0 |
1210,0 (49,2024) |
1209,1 (49,1697) |
1210,9 (49,2351) | ||
1350,0 (54,1377) |
1349,1 (54,1069) |
1350,9 (54,1685) |
Таблица 56
Определение основной цогрешности воспроизведения статической характеристики термопары типа Е
Модель |
Диапазон воспроизведения, °С |
Поверяемая точка to, ”С (По, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, “С (мВ) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 200,0 до минус 100,1 |
-196,0 (-8,7221) |
-196,6 (-8,7377) |
-195,4 (-8,7063) | |
-110,0 (-5,6807) |
-110,6 (-5,7068) |
-109,4 (-5,6545) | |||
от минус 100,0 до 600,0 |
-95,0 (-5,0093) |
95,5 (-5,0323) |
-94,5 (-4,9863) | ||
-20,0 (-1,1516) |
-20,5 (-1,1798) |
-19,5 (-1,1234) | |||
0,0 (0,0000) |
-0,5 (-0,0293) |
0,5 (0,0293) | |||
10,0 (0,5912) |
9,5 (0,5614) |
10,5 (0,6210) | |||
100,0 (6,3189) |
99,5 (6,2852) |
100,5 (6,3527) | |||
300,0 (21,0362) |
299,5 (20,9973) |
300,5 (21,0752) | |||
590,0 (44,2864) |
589,5 (44,2640) |
590,5 (44,3268) | |||
от 600,1 до 1000,0 |
610,0 (45,8996) |
609,6 (45,8673) |
610,4 (45,9318) | ||
750,0 (57,0801) |
749,6 (57,0484) |
750,4 (57,1117) | |||
990,0 (75,6211) |
989,6 (75,5910) |
990,4 (75,6512) |
Таблица 5в
Определение основной погрешности воспроизведения статической характеристики термопары типа J
Модель |
Диапазон воспроизведения, °C |
Поверяемая точка t0, °C (Uo, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, °C (мВ) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 200,0 до минус 100,1 |
-196,0 (-7,8010) |
-196,6 (-7,8147) |
-195,4 (-7,7872) | |
-110,0 (-5,0366) |
-110,6 (-5,0604) |
-109,4 (-5,0128) | |||
от минус 100,0 до 800,0 |
-95,0 (-4,4255) |
-95,5 (-4,4463) |
-94,5 (-4,4046) | ||
-20,0 (-0,9947) |
-20,5 (-1,0192) |
-19,5 (-0,9702) | |||
0,0 (0,0000) |
-0,5 (-0,0252) |
0,5 (0,0252) | |||
10,0 (0,5068) |
9,5 (0,4813) |
10,5 (0,5323) | |||
100,0 (5,2689) |
99,5 (5,2417) |
100,5 (5,2961) | |||
300,0 (16,3272) |
299,5 (16,2995) |
300,5 (16,3549) | |||
790,0 (44,8483) |
789,5 (44,8160) |
790,5 (44,8805) | |||
от 800,1 до 1200,0 |
810,0 (46,1407) |
809,3 (46,1213) |
810,7 (46,1601) | ||
950,0 (54,9558) |
949,3 (54,9133) |
950,7 (54,9983) | |||
1190,0 (68,9801) |
1189,3 (68,9400) |
1190,7 (69,0203) |
Таблица 5г
Определение основной погрешности воспроизведения статической характеристики термопары типа Т
Модель |
Диапазон воспроизведения, °C |
Поверяемая точка t0, °C (Uo, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, °C (мВ) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 250,0 до минус 200,1 |
-245,0 (-6,1457) |
-246,2 (-6,1546) |
-243,8 (-6,1365) | |
-205,0 (-5,6799) |
-206,2 (-5,6978) |
-203,8 (-5,6618) | |||
от минус 200,0 до 400,0 |
-195,0 (-5,5225) |
-195,6 (-5,5324) |
-194,4 (-5,5126) | ||
-95,0 (-3,2352) |
-95,6 (-3,2525) |
-94,4 (-3,2178) | |||
-10,0 (-0,3831) |
-10,6 (-0,4057) |
-9,4 (-0,3603) | |||
0,0 (0,0000) |
-0,6 (-0,0232) |
0,6 (0,0233) | |||
10,0 (0,3910) |
9,4 (0,3673) |
10,6 (0,4147) | |||
50,0 (2,0357) |
49,4 (2,0100) |
50,6 (2,0614) | |||
100,0 (4,2785) |
99,4 (4,2505) |
100,6 (4,3066) | |||
200,0 (9,2881) |
199,4 (9,2562) |
200,6 (9,3200) | |||
390,0 (20,2550) |
389,4 (20,2181) |
390,6 (20,2919) |
Таблица 5д
Определение основной погрешности воспроизведения статической характеристики термопары типа В
Модель |
Диапазон воспроизведения, °C |
Поверяемая точка t0, °C (Uo, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, °C (мВ) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от 600 до 800 |
610(1,8519) |
608 (1,8398) |
612(1,8640) | |
700 (2,4306) |
698 (2,4170) |
702 (2,4443) | |||
790 (3,0776) |
788 (3,0625) |
792 (3,0927) | |||
от 801 |
810(3,2304) |
808 (3,2150) |
812(3,2459) |
до 1820 |
1000 (4,8343) |
998 (4,8161) |
1002 (4,8526) | ||
1400 (8,9562) |
1398 (8,9337) |
1402 (8,9788) | |||
1800 (13,5913) |
1798 (13,5683) |
1802 (13,6143) |
Таблица 5е
Определение основной погрешности воспроизведения статической характеристики термопары типаИ
Модель |
Диапазон воспроизведения, °С |
Поверяемая точка to, “С (Uo, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, "С (мВ) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 200,0 до минус 100,1 |
-196,0 (-3,9496) |
-197,0 (-3,9600) |
-195,0 (-3,9391) | |
-110,0 (-2,6118) |
-111,0 (-2,6318) |
-109,0 (-2,5917) | |||
от минус 100,0 до 900,0 |
-95,0 (-2,3012) |
-95,7 (-2,3161) |
-94,3 (-2,2862) | ||
-10,0 (-0,2604) |
-9,7 (-0,2526) |
-10,3 (-0,2682) | |||
0,0 (0,0000) |
-0,7 (-0,0183) |
0,7 (0,0183) | |||
10,0 (0,2609) |
9,3 (0,2425) |
10,7 (0,2793) | |||
100,0 (2,7741) |
99,3 (2,7534) |
100,7 (2,7949) | |||
500,0 (16,7479) |
499,3 (16,7211) |
500,7 (16,7747) | |||
890,0 (31,9807) |
889,3 (31,9533) |
890,7 (32,0080) | |||
от 900,1 до 1300,0 |
910,0 (32,7615) |
909,2 (32,7303) |
910,8 (32,7927) | ||
1100,0 (40,0866) |
1099,2 (40,0562) |
1100,8 (40,1170) | |||
1290,0 (47,1518) |
1289,2 (47,1229) |
1290,8 (47,1808) |
Таблица 5 ж
Определение основной погрешности воспроизведения статической характеристики термопары типа R
Модель |
Диапазон воспроизведения, “С |
Поверяемая точка to, “С (По, мВ) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, °С (мВ) | |
нижний |
верхний | ||||
5 (0,0268) |
3 (0,0160) |
7 (0,0377) | |||
до 100 |
30 (0,1706) |
28 (0,1586) |
32 (0,1828) | ||
AM- |
95 (0,6102) |
93 (0,5955) |
97 (0,6250) | ||
7025 |
110(0,7230) |
108 (0,7078) |
112(0,7383) | ||
АМ- |
450 (3,9331) |
448 (3,9118) |
452 (3,9544) | ||
7111 |
до 1767 |
800 (7,9498) |
798 (7,9252) |
802 (7,9745) | |
1200 (13,2280) |
1198 (13,2001) |
1202 (13,2558) | |||
1750 (20,8770) |
1748 (20,8517) |
1752 (20,9023) |
Таблица 5и
Определение основной погрешности воспроизведения статической характеристики термопары типа S
Модель |
Диапазон воспроизведения, “С |
Поверяемая точка to, ”С (Uo, mB) |
Показания эталонного мультиметра Ux, мВ |
Пределы допускаемых показаний эталонного мультиметра, °C (мВ) | |
нижний |
верхний | ||||
АМ-7025 |
от 0 |
5 (0,0273) |
3 (0,0163) |
7 (0,0384) | |
АМ-7111 |
до 100 |
30(0,1728) |
28 (0,1607) |
32 (0,1851) |
95 (0,6094) |
93 (0,5949) |
97 (0,6240) | |||
от 101 до 1767 |
110 (0,7200) |
108 (0,7051) |
112 (0,7350) | ||
450 (3,7422) |
448 (3,7227) |
452 (3,7617) | |||
800 (7,3450) |
798 (7,3232) |
802 (7,3667) | |||
1200(11,9505) |
1198 (11,9265) |
1202 (11,9746) | |||
1750(18,5033) |
1748 (18,4818) |
1752 (18,5246) |
Таблица 6а
Определение основной погрешности воспроизведения статической характеристики термопреобразователя сопротивления типа PtlOO Го?=0,00385 °C'1)
Модель |
Диапазон воспроизведения, °C |
Поверяемая точка t0, °C (Ro, Ом) |
Показания эталонного мультиметра Rx, Ом |
Пределы допускаемых показаний эталонного мультиметра, °C (Ом) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 200,0 до 0,0 |
-196,0 (20,247) |
-196,3 (20,117) |
-195,7 (20,376) | |
-150,0 (39,723) |
-150,3 (39,598) |
-149,7 (39,848) | |||
-95,0 (62,280) |
-95,3 (62,159) |
-94,7 (62,401) | |||
-10,0 (96,086) |
-10,3 (95,968) |
-9,7 (96,203) | |||
0,0(100,000) |
-0,3 (99,883) |
0,3(100,117) | |||
от 0,1 до 400,0 |
10,0 (103,903) |
9,5 (103,708) |
10,5 (104,097) | ||
100,0(138,506) |
99,5 (138,316) |
100,5 (138,695) | |||
200,0(175,856) |
199,5 (175,672) |
200,5 (176,040) | |||
390,0 (243,640) |
389,5 (243,467) |
390,5 (243,813) | |||
от 400,1 до 800,0 |
410,0 (250,533) |
409,2 (250,258) |
410,8 (250,807) | ||
600,0 (313,708) |
599,2 (313,451) |
600,8 (313,965) | |||
790,0 (372,714) |
789,2 (372,474) |
790,8 (372,954) |
Таблица 66
Определение основной погрешности воспроизведения статической характеристики термопреобразователя сопротивления типа Pt200 (0=0.00385 °C'1)
Модель |
Диапазон воспроизведения, °C |
Поверяемая точка t0, °C (Ro, Ом) |
Показания эталонного мультиметра Rx, Ом |
Пределы допускаемых показаний эталонного мультиметра, °C (Ом) | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 300,0 |
-196,0 (40,493) |
-196,3 (40,234) |
-195,7 (40,752) | |
-150,0 (79,446) |
-150,3 (79,196) |
-149,7 (79,696) | |||
-10,0(192,172) |
-10,3 (191,937) |
-9,7 (192,407) | |||
0,0 (200,000) |
-0,3 (199,765) |
0,3 (200,234) | |||
95,0 (273,215) |
94,7 (272,987) |
95,3 (273,443) | |||
110,0 (284,585) |
109,7 (284,358) |
110,3 (284,812) | |||
200,0 (351,712) |
199,7 (351,491) |
200,3 (351,933) | |||
290,0 (416,968) |
289,7 (416,753) |
290,3 (417,182) | |||
от 300,1 до 630,0 |
310,0 (431,215) |
309,6 (430,931) |
310,4 (431,499) | ||
450,0 (528,358) |
449,6 (528,087) |
450,4 (528,629) | |||
620,0 (640,231) |
619,6 (639,976) |
620,4 (640,486) | |||
АМ-7111 |
от минус 200,0 до 100,0 |
-196,0 (40,493) |
-196,8 (39,803) |
-195,2 (41,182) | |
-150,0 (79,446) |
-150,8 (78,780) |
-149,2 (80,113) | |||
-10,0(192,172) |
-10,8 (191,544) |
-9,2 (192,799) | |||
0,0 (200,000) |
-0,8 (199,375) |
0,8 (200,625) | |||
95,0 (273,215) |
94,2 (272,607) |
95,8 (273,823) | |||
от 100,1 до 300,0 |
110,0 (284,585) |
109,1 (283,904) |
110,9 (285,266) | ||
200,0 (351,712) |
199,1 (351,050) |
200,9 (352,374) |
290,0 (416,968) |
289,1 (416,325) |
290,9 (417,611) | |||
от 300,1 до 630,0 |
310,0 (431,215) |
309,0 (430,505) |
311,0 (431,925) | ||
450,0 (528,358) |
449,0 (527,680) |
451,0 (529,036) | |||
620,0 (640,231) |
619,0 (639,592) |
621,0 (640,869) |
Таблица 6в
Определение основной погрешности воспроизведения статической характеристики термопреобразователя сопротивления типа Pt5OO (о=0.00385 °C'1)
Модель |
Диапазон воспроизведения, 0С |
Поверяемая точка to, °С (Ко, Ом) |
Показания эталонного мультиметра Rx, Ом |
Пределы допускаемых показаний эталонного мультиметра, 0С (Ом) | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 300,0 |
-196,0(101,233) |
-196,3 (100,586) |
-195,7 (101,879) | |
-150,0(198,616) |
-150,3 (197,991) |
-149,7(199,241) | |||
-10,0 (480,429) |
-10,3 (479,841) |
-9,7 (481,017) | |||
0,0 (500,000) |
-0,3 (499,414) |
0,3 (500,586) | |||
95,0 (683,038) |
94,7 (682,468) |
95,3 (683,608) | |||
110,0 (711,463) |
109,7 (710,895) |
110,3 (712,030) | |||
200,0 (879,280) |
199,7 (878,728) |
200,3 (879,832) | |||
290,0(1042,420) |
289,7 (1041,884) |
290,3 (1042,956) | |||
от 300,1 до 630,0 |
310,0 (1078,038) |
309,6 (1077,328) |
310,4(1078,748) | ||
450,0(1320,896) |
449,6(1320,218) |
450,4(1321,573) | |||
620,0(1600,578) |
619,6(1599,939) |
620,4(1601,216) | |||
АМ-7111 |
от минус 200,0 до 100,0 |
-196,0(101,233) |
-196,4(100,371) |
-195,6(102,094) | |
-150,0(198,616) |
-150,4(197,783) |
-149,6 (199,449) | |||
-10,0 (480,429) |
-10,4 (479,645) |
-9,6 (481,213) | |||
0,0 (500,000) |
-0,4 (499,218) |
0,4 (500,782) | |||
95,0 (683,038) |
94,6 (682,279) |
95,4 (683,798) | |||
от 100,1 до 300,0 |
110,0 (711,463) |
109,5(710,517) |
110,5 (712,408) | ||
200,0 (879,280) |
199,5 (878,361) |
200,5 (880,199) | |||
290,0(1042,420) |
289,5 (1041,526) |
290,5 (1043,313) | |||
от 300,1 до 630,0 |
310,0(1078,038) |
309,3 (1076,795) |
310,7(1079,280) | ||
450,0(1320,896) |
449,3 (1319,709) |
450,7(1322,081) | |||
620,0(1600,578) |
619,3 (1599,460) |
620,7(1601,695) |
Таблица 6г
Определение основной погрешности воспроизведения статической характеристики термопреобразователя сопротивления типа Pt 1 000 (сг=О.ОО385 °C'1)
Модель |
Диапазон воспроизведения, “С |
Поверяемая точка to, °С (Ко, Ом) |
Показания эталонного мультиметра Кх, Ом |
Пределы допускаемых показаний эталонного мультиметра, "С (Ом) | |
нижний |
верхний | ||||
АМ-7025 |
от минус 200,0 до 300,0 |
-196,0 (202,465) |
-196,3 (201,172) |
-195,7 (203,758) | |
-150,0 (397,232) |
-150,3 (395,982) |
-149,7 (398,482) | |||
-10,0 (960,859) |
-10,3 (959,683) |
-9,7 (962,035) | |||
0,0(1000,000) |
-0,3 (998,827) |
0,3 (1001,172) | |||
95,0(1366,077) |
94,7 (1364,937) |
95,3 (1367,216) | |||
110,0(1422,925) |
109,7(1421,791) |
110,3 (1424,060) | |||
200,0(1758,560) |
199,7 (1757,457) |
200,3 (1759,663) | |||
290,0 (2084,839) |
289,7 (2083,767) |
290,3 (2085,911) | |||
от 300,1 до 630,0 |
310,0 (2156,075) |
309,6 (2154,655) |
310,4 (2157,495) | ||
450,0 (2641,791) |
449,6 (2640,436) |
450,4 (2643,147) | |||
620,0 (3201,155) |
619,6 (3199,878) |
620,4 (3202,432) |
AM-7111 |
от минус 200,0 до 100,0 |
-196,0(202,465) |
-196,2 (201,603) |
-195,8 (203,327) | |
-150,0 (397,232) |
-150,2 (396,399) |
-149,8 (398,065) | |||
-10,0 (960,859) |
-10,2 (960,075) |
-9,8 (961,643) | |||
0,0 (1000,000) |
-0,2 (999,218) |
0,2 (1000,782) | |||
95,0(1366,077) |
94,8 (1365,317) |
95,2 (1366,836) | |||
от 100,1 до 300,0 |
110,0 (1422,925) |
109,5 (1421,034) |
110,5 (1424,816) | ||
200,0(1758,560) |
199,5 (1756,721) |
200,5 (1760,399) | |||
290,0 (2084,839) |
289,5 (2083,052) |
290,5 (2086,626) | |||
от 300,1 до 630,0 |
310,0 (2156,075) |
309,3 (2153,590) |
310,7 (2158,560) | ||
450,0 (2641,791) |
449,3 (2639,419) |
450,7 (2644,163) | |||
620,0 (3201,155) |
619,3 (3198,920) |
620,7 (3203,389) |
Таблица 6д
Определение основной погрешности воспроизведения статической характеристики термопреобразователя сопротивления типа CulO ('<о=0,00428 °C )
Модель |
Диапазон воспроизведения, “С |
Поверяемая точка to, "С (Ro, Ом) |
Показания эталонного мультиметра Rx, Ом |
Пределы допускаемых показаний эталонного мультиметра, °С (Ом) | |
нижний |
верхний | ||||
АМ-7025 |
от минус 100,0 до 200,0 |
-95,0 (5,308) |
-97,0 (5,228) |
-93,0 (5,388) | |
-40,0 (7,480) |
-42,0 (7,402) |
-38,0 (7,558) | |||
-10,0 (8,648) |
-12,0 (8,571) |
-8,0 (8,726) | |||
0,0 (9,035) |
-2,0 (8,958) |
2,0 (9,112) | |||
25,0 (10,000) |
23,0 (9,924) |
27,0 (10,079) | |||
100,0(12,902) |
98,0 (12,825) |
102,0(12,979) | |||
180,0(15,996) |
178,0(15,918) |
182,0(16,073) | |||
АМ-7111 |
от минус 100,0 до 200,0 |
-95,0 (5,308) |
-96,8 (5,236) |
-93,2 (5,380) | |
-40,0 (7,480) |
-41,8 (7,410) |
-38,2 (7,551) | |||
-10,0 (8,648) |
-11,8 (8,578) |
-8,2 (8,718) | |||
0,0 (9,035) |
-1,8 (8,965) |
1,8 (9,105) | |||
25,0(10,000) |
23,2 (9,932) |
26,8 (10,071) | |||
100,0 (12,902) |
98,2 (12,832) |
101,8 (12,972) | |||
180,0(15,996) |
178,2(15,926) |
181,8 (16,065) |
Таблица 6е
Определение основной погрешности воспроизведения статической характеристики термопреобразователя сопротивления типа Си50 (а=0,00428 °C'1)
Модель |
Диапазон воспроизведения, °С |
Поверяемая точка to, °С (Ro, Ом) |
Показания эталонного мультиметра Rx, Ом |
Пределы допускаемых показаний эталонного мультиметра, “С (Ом) | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
от минус 50,0 до 150,0 |
-45,0 (40,313) |
-45,6 (40,183) |
-44,4 (40,443) | |
-20,0(45,711) |
-20,6 (45,582) |
-19,4 (45,840) | |||
-10,0 (47,859) |
-10,6(47,730) |
-9,4 (47,988) | |||
0,0 (50,000) |
-0,6 (49,872) |
0,6 (50,128) | |||
20,0 (54,280) |
19,4 (54,152) |
20,6 (54,408) | |||
50,0 (60,700) |
49,4 (60,572) |
50,6 (60,828) | |||
95,0 (70,330) |
94,4 (70,202) |
95,6 (70,458) | |||
110,0 (73,540) |
109,4 (73,412) |
110,6 (73,668) | |||
145,0 (81,030) |
144,4 (80,902) |
145,6 (81,158) |
Таблица 7а
Определение основной погрешности воспроизведения числа прямоугольных импульсов
Модель |
Диапазон частоты следования импульсов, Гц |
Поверяемая точка No, имп. |
Показания эталонного частотомера Nx, имп. |
Пределы допускаемых показаний эталонного частотомера, имп. | |
нижний |
верхний | ||||
АМ-7025 АМ-7111 |
100 |
2 |
1 |
3 | |
10 |
9 |
11 | |||
100 |
99 |
101 | |||
1000 |
990 |
1010 | |||
1 кГц |
10 |
9 |
11 | ||
1000 |
990 |
1010 | |||
10000 |
9900 |
1100 | |||
10 кГц |
10 |
9 |
11 | ||
1000 |
990 |
1010 | |||
10000 |
9900 |
1100 | |||
100000 |
99900 |
10100 |
Таблица 76
Определение основной погрешности воспроизведения амплитуды прямоугольных импульсов
Модель |
Диапазон воспроизведения, В |
Поверяемая точка Ао, В |
Показания осциллографа, В |
Пределы допускаемых показаний осциллографа, В | |
нижний |
верхний | ||||
АМ-7025 |
1 00- |
1,00 |
0,45 |
1,55 | |
АМ-7111 |
11,00 |
5,00 |
4,25 |
5,75 | |
11,00 |
9,95 |
12,05 |
