Методика поверки «Приборы универсальные измерительные параметров электрической сети DM» (ИЦРМ-МП-215-18)

Генеральный директор ООО

Корнеев

Технический директор

ООО «ИЦРМ»

Приборы универсальные измерительные параметров электрической сети DM

Методика поверки

ИЦРМ-МП-215-18

г. Москва 2018 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на приборы универсальные измерительные параметров электрической сети DM (далее по тексту - приборы) и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять прибор, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять прибор в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 10 лет.

• 1.5 Основные метрологические характеристики указаны в таблицах 1-7.

Таблица 1 - Основные метрологические характеристики приборов серии DMG

Продолжение таблицы 1

Продолжение таблицы 1

1родолжение таблицы 1

Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 1) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Таблица 6 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2) при симмет зичной трехфазной нагрузке приборов серии DMG

Таблица 7 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (класс точности 2) при однофаз-ной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения приборов серии DMG

Таблица 8 - Метрологические характеристики приборов модификации DMG 611 R 0100 при использовании катушки Роговского

Таблица 9 - Основные метрологические характеристики приборов модификаций DMK 20, DMK 22

Таблица 10 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (класс точности 2) при симметричной трехфазной нагрузке приборов модификаций DMK 20, DMK 22, DMK 15, DMK 15 Rl, DMK 16, DMK 16 Rl, DMK 75, DMK 75 R1

Таблица 12 - Основные метрологические характеристики приборов модификаций DMK 00, DMK 00 Rl, DMK 01, DMK 01 Rl, DMK 02, DMK 03, DMK 03 Rl, DMK 04, DMK 04 Rl, DMK 80, DMK 80 Rl, DMK 81, DMK 81 Rl, DMK 82, DMK 83, DMK 83 Rl, DMK 84, DMK 84 R1

Таблица 13 - Основные метрологические характеристики приборов модификаций DMK 10, DMK 10 Rl, DMK 11, DMK 11 Rl, DMK 15, DMK

15 Rl, DMK 16, DMK 16 Rl, DMK 70, DMK 70 Rl, DMK 71, DMK 71 Rl, DMK 75, DMK 75 R1

Продолжение таблицы 13

• 2.1 При проведении поверки выполняют операции, указанные в таблице 14.

Таблица 14 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки прибор бракуют и его поверку прекращают.

• 2.4 Допускается проведение поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки, в соответствии с приказом от 02.07.2015 г. №1815 Министерства Промышленности и Торговли Российской Федерации.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 15.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 15 - Средства поверки

• 4.1 К проведению поверки допускают лица, изучившие настоящую методику, эксплуатационные документы на приборы и средства поверки.

• 4.2 К проведению поверки допускают лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• -  температура окружающего воздуха (23 ± 1) °C;

• -  относительная влажность воздуха от 30 до 60 %.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

• 6.3 Для питания приборов использовать источник питания SM800 модификация SM 400-AR-8 (при напряжении питания постоянного тока) или ЛАТР трехфазный TSGC2-9B (при напряжении питания переменного тока).

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -   провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• -   выдержать прибор в условиях окружающей среды, указанных в 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в 6.1;

• -   подготовить к работе средства измерений, используемые при поверке, в соответствии с их эксплуатационными документами.

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра прибора проверить:

• - соответствие комплектности прибора комплектности, указанной в паспорте;

• - отсутствие механических повреждений корпуса, лицевой панели, органов управления, которые могут повлиять на работу прибора;

• - наличие четкой маркировки;

• - отсутствие повреждений на разъемах, чистоту разъемов.

Результаты внешнего осмотра считаются положительным, если соблюдаются вышеупомянутые требования.

• 8.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее - установка) в следующей последовательности:

• 1) Подключить установку к прибору согласно их эксплуатационным документам.

• 2) Заземлить используемые приборы.

• 3) Покрыть корпус приборов сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»).

• 4) Подготовить и включить прибор и установку в соответствии с их эксплуатационными документами.

• 5) Подать испытательное напряжение со значением 500 В между соединенными вместе контактами испытуемой цепи и корпусом (фольгой) в соответствии с эксплуатационными документами.

• 6) Измерить значение электрического сопротивления изоляции.

Результаты считают положительными, если электрическое сопротивление изоляции не менее 20 МОм.

• 8.3 Опробование и подтверждение соответствия программного обеспечения

  • 8.3.1 Опробование

    • 8.3.1.1 При опробовании проверить работоспособность жидкокристаллического индикатора (далее - ЖКИ) и клавиш управления:

• 1) Подготовить и включить прибор в соответствии с эксплуатационными документами.

• 2) Проверить начало функционирования ЖКИ, загорание световых диодов.

• 3) Проверить функционирование клавиш управления посредством нажатия клавиш «вверх» и «вниз» для перемещения по меню.

Результаты считают положительными, если на светодиодных индикаторах отображается состояние прибора, клавиши управления функционируют в штатном режиме, поверхность ЖКИ не имеет повреждений, препятствующих считыванию показаний.

• 8.3.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия внешнего программного обеспечения (далее - ПО) приборов серии DMK проводят в следующей последовательности:

• 1) Подготовить и включить прибор в соответствии с эксплуатационными документами.

• 2) Подключить к прибору персональный компьютер.

• 3) Включить персональный компьютер и загрузить программное обеспечение.

• 4) В появившемся окне зафиксировать номер версии и идентификационное наименование внешнего ПО.

Результаты считают положительными, если наименование и номер версии внешнего ПО совпадают с данными, представленными в описании типа.

Встроенное ПО может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Встроенное ПО не может быть считано с прибора без применения специальных программно-технических устройств, поэтому при поверке встроенное ПО не проверяется.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Основные формулы, используемые при расчетах:

    • 8.4.1.1 Абсолютная погрешность измерений А определяется по формуле (1):

где Ах - измеренное значение параметра;

Ао- эталонное значение параметра (воспроизведенное с помощью установки поверочной универсальной УППУ-МЭ 3.1 К).

• 8.4.1.2 Относительная погрешность измерений 8, %, определяется по формуле (2):

^₌4~4) ._100О/о                           (2)

где Ах - измеренное значение параметра;

Ао - эталонное значение параметра (воспроизведенное с помощью установки поверочной универсальной УППУ-МЭ 3.1 К или калибратора универсального 9100).

• 8.4.1.3 Приведенная к диапазону измерений погрешность измерений у, %, определяется по формуле (3):

Л~4._100О/о                             (3)

где Ах - измеренное значение параметра;

Ао - эталонное значение параметра (воспроизведенное с помощью установки поверочной универсальной УППУ-МЭ 3.1 К);

А_п- нормирующее значение, равное диапазону измерений.

• 8.4.2 Определение абсолютной погрешности измерений среднеквадратического значения фазного/междуфазного напряжения переменного тока проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к установке поверочной универсальной УППУ-МЭ 3.1 К (далее -УППУ) в соответствии с рисунком 1 и их эксплуатационными документами.

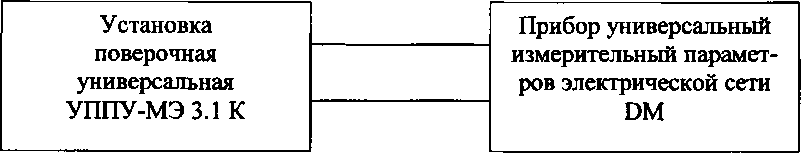

Рисунок 1 - Схема структурная проверки метрологических характеристик

• 3) Воспроизвести с помощью УППУ пять испытательных сигналов среднеквадратического значения фазного/междуфазного напряжения переменного тока при частоте переменного тока 50 Гц для модификаций серии DMG и при частоте переменного тока 45, 55, 65 Гц для модификаций серии DMK, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

• 4) Зафиксировать среднеквадратические значения фазного/междуфазного напряжения переменного тока, измеренные прибором.

• 5) Вычислить значения абсолютной погрешности измерений среднеквадратического значения фазного/междуфазного напряжения переменного тока для каждого испытательного сигнала по формуле (1).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.3 Определение абсолютной погрешности измерений среднеквадратического значения силы переменного тока проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с рисунком 1 и их эксплуатационными документами.

• 3) Воспроизвести с помощью УППУ пять испытательных сигналов среднеквадратического значения силы переменного тока при частоте переменного тока 50 Гц для модификаций серии DMG и при частоте переменного тока 45, 55,65 Гц для модификаций серии DMK, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

• 4) Зафиксировать среднеквадратические значения силы переменного тока, измеренные прибором.

• 5) Вычислить значения абсолютной погрешности измерений среднеквадратического значения силы переменного тока для каждого испытательного сигнала по формуле (1).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.4 Определение приведенной к диапазону измерений (далее - приведенной) погрешности измерений активной электрической мощности проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с рисунком 1 и их эксплуатационными документами.

• 3) Воспроизвести с помощью УШ1У испытательные сигналы в соответствии с таблицей 16, cos<p =1, частота переменного тока 50 Гц.

Таблица 16 - Характеристики испытательных сигналов в режиме измерения активной, реактивной, полной электрической мощности

• 4) Зафиксировать значения активной электрической мощности, измеренные прибором.

• 5) Вычислить значения приведенной погрешности измерений активной электрической мощности для каждого испытательного сигнала по формуле (3).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.5 Определение приведенной погрешности измерений реактивной электрической мощности проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с рисунком 1 и их эксплуатационными документами.

• 3) Воспроизвести с помощью УППУ испытательные сигналы в соответствии с таблицей 16, sin^ =1, частота переменного тока 50 Гц.

• 4) Зафиксировать значения реактивной электрической мощности, измеренные прибором.

• 5) Вычислить значения приведенной погрешности измерений реактивной электрической мощности для каждого испытательного сигнала по формуле (3).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.6 Определение приведенной погрешности измерений полной электрической мощности проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с рисунком 1 и их эксплуатационными документами.

• 3) Воспроизвести с помощью УППУ испытательные сигналы в соответствии с таблицей 16, частота переменного тока 50 Гц.

• 4) Зафиксировать значения полной электрической мощности, измеренные прибором.

• 5) Вычислить значения приведенной погрешности измерений полной электрической мощности для каждого испытательного сигнала по формуле (3).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.7 Определение относительной погрешности измерений частоты переменного тока проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с их эксплуатационными документами и с рисунком 1 (для диапазонов измерений частоты переменного тока от 45 до 66 Гц и от 50 до 60 Гц) или к калибратору универсальному 9100 (далее - 9100) или рисунком 2 (для диапазона измерений частоты переменного тока от 360 до 440 Гц).

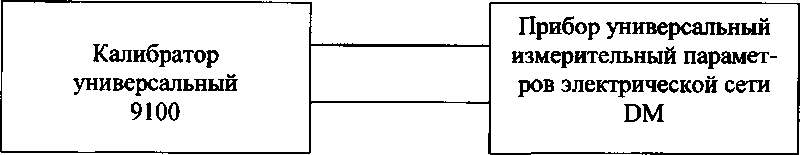

Рисунок 2 - Схема структурная проверки относительной погрешности измерений частоты переменного тока для диапазона от 360 до 440 Гц

• 3) Воспроизвести с помощью УППУ или 9100 пять испытательных сигналов частоты переменного тока, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений) при номинальном значении напряжения переменного тока.

• 4) Зафиксировать значения частоты переменного тока, измеренные прибором.

• 5) Вычислить значения относительной погрешности измерений частоты переменного тока для каждого испытательного сигнала по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.8 Определение приведенной к диапазону измерений погрешности измерений коэффициента мощности проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с рисунком 1 и их эксплуатационными документами.

• 3) На выходе УППУ поочередно установить пять испытательных сигналов коэффициента мощности, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

• 4) Зафиксировать значения коэффициента мощности, измеренные прибором.

• 5) Вычислить значения приведенной к диапазону измерений погрешности измерений коэффициента мощности для каждого испытательного сигнала по формуле (3).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 8.4.9 Определение относительной погрешности измерений активной электрической энергии проводить в следующей последовательности:

Определение относительной погрешности измерений активной (реактивной) энергии проводить при помощи УППУ при значениях информативных параметров входного сигнала, указанных в таблицах 17 - 24, в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Подключить прибор к УППУ в соответствии с рисунком 1 и их эксплуатационными документами.

• 3) Подать на прибор напряжение U_HOm.

• 4) Последовательно провести испытания для прямого и обратного направлений активной энергии следующим образом:

• - установить на выходе установки У1111У сигналы в соответствии с таблицами 17-22;

• - через 5 мин (с допуском ±3 с) после выполнения предыдущего пункта установить нулевые значения силы фазных токов;

• - считать с дисплея установки У1111У значения погрешностей измерения энергии прямого и обратного направлений 8w_s %;

• 5) Последовательно провести испытания (таблицы 23-24) для прямого и обратного направлений реактивной энергии, выполнив действия в п. 4).

Таблица 17 - Определение погрешности измерения активной энергии для приборов класса точности 1 при симметричной трехфазной нагрузке

Примечания

• 1 Знаком «L» обозначена индуктивная нагрузка.

• 2 Знаком «С» обозначена емкостная нагрузка.

Таблица 18 - Определение погрешности измерения активной энергии для приборов класса точности 1 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 19 - Определение погрешности измерения активной энергии для приборов

класса точности 0,5S при симметричной трехфазной нагрузке

Таблица 20 - Определение погрешности измерения активной энергии для приборов класса точности 0,5S при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 21 - Определение погрешности измерения активной энергии для приборов класса точности 2 при симметричной трехфазной нагрузке

Таблица 22 - Определение погрешности измерения активной энергии для приборов класса точности 2 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 23 - Определение погрешности измерения реактивной энергии для приборов класса точности 2 при симметричной трехфазной нагрузке

Таблица 24 - Определение погрешности измерения реактивной энергии для приборов класса точности 2 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Результаты считать удовлетворительными, если полученные значения погрешностей измерения активной и реактивной энергии не превышают значений, приведенных в таблицах 17-24.

• 8.4.10 Определение относительной погрешности измерений силы переменного тока при использовании катушки Роговского (для прибора модификации DMG 611 R 0100) проводить в следующей последовательности:

• 1) Подготовить и включить прибор и основные средства поверки в соответствии с эксплуатационными документами.

• 2) Собрать структурную схему в соответствии с рисунком 3 и в соответствии с эксплуатационными документами прибора и основных средств поверки.

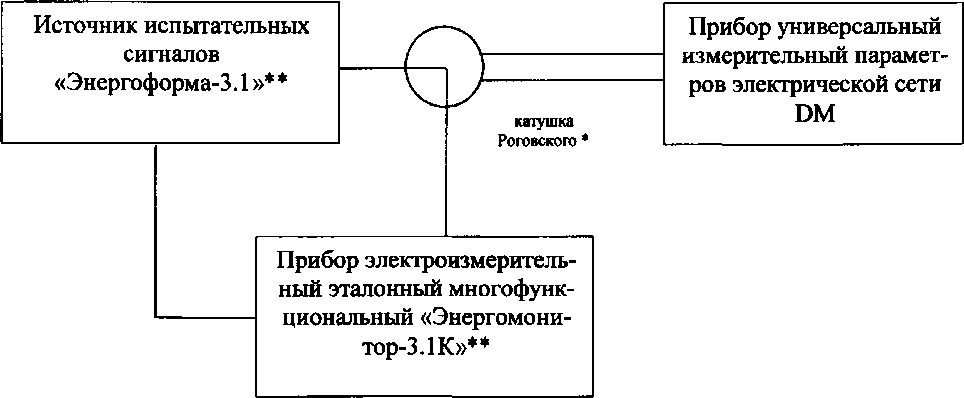

Рисунок 3 - Структурная схема определения относительной погрешности измерений силы переменного тока при использовании катушки Роговского

* входит в комплект поставки прибора модификации DMG 611 R 0100

** из состава установки поверочной универсальной УППУ-МЭ 3.1 К

• 3) Воспроизвести с помощью УППУ пять испытательных сигналов силы переменного тока при частоте переменного тока 50 Гц, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений).

• 4) Зафиксировать значения силы переменного тока, измеренные прибором.

• 5) Вычислить значения относительной погрешности измерений силы переменного тока при использовании катушки Роговского для каждого испытательного сигнала по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблицах 1-13.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815. Знак поверки наносится в свидетельство о поверке и (или) в паспорт.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Заместитель начальника отдела испытаний ООО «ИЦРМ»

Страница 26 из 26

¹

Под классом точности понимаются пределы допускаемой относительной погрешности измерений. Примечание - принятые обозначения:

• - D- диапазон измерений физической величины;

• - е.м.р. - значение единицы младшего разряда измеряемой физической величины;

• - М_к- масштабный коэффициент трансформации при использовании прибора совместно с трансформатором тока с номиналь ным значением тока в первичной цепи до 10000 А путем подключения вторичных обмоток трансформаторов к выходам приборов.
