Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ВРАЩЕНИЯ ОХ 1 Методика поверки

МП 253-898-2020

Руководитель НИО

А. А. Янковский

Заместитель руководителя НИО Д. Б. Пухов

Санкт-Петербург

2020 Г.

Содержание

ВВЕДЕНИЕ

измерений частоты вращения. Проверка диапазона измерений

  • 5.6 Определение основной приведённой к диапазону преобразований погрешности

преобразований частоты вращения в аналоговый сигнал Проверка диапазона преобразований

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ВВЕДЕНИЕ

  • 1.  Преобразователи частоты вращения ОХ 1 (далее по тексту -преобразователь) и устанавливает объём и порядок проведения поверки.

  • 2. Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

  • 3. Перед началом работы необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на преобразователь, техническим описанием средств измерений и оборудования, используемых при проведении поверки.

4 В тексте настоящей методики поверки использованы ссылки на следующие нормативные документы:

  • - ГОСТ Р 8.736-2011 «ГСОЕИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».

5. В методике поверки приняты следующие сокращения:

  • - МП - методика поверки;

  • - ЭД - эксплуатационная документация;

  • - установка тахометрическая - установка тахометрическая УТ05-60. Диапазон измерений от 10 до 60000 об/мин, 60(0,95) не более 0,05 %, регистрационный номер в Федеральном информационном фонде 6840-78.

1 ОПЕРАЦИЯ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции при проведении поверки

Наименование операции

Номер пункта МП

Обязательность проведения операции при поверке

Первичной

Периодической

1

2

3

4

Внешний осмотр. Проверка комплектности и маркировки

5.1

Да

Да

Подтверждение соответствия программного обеспечения

5.2

Да

Да

Опробование

5.3

Да

Да

Проверка смещения нуля и амплитуды выходного сигнала преобразователя

5.4

Да

Да

Определение основной приведённой к диапазону    измерений    погрешности

измерений частоты вращения. Проверка диапазона измерений

5.5

Да

Да

Определение основной приведённой к диапазону преобразований погрешности преобразований частоты вращения в аналоговый сигнал Проверка диапазона преобразований

5.6

Да

Да

Оформление результатов поверки

6

Да

Да

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства измерений, указанные в таблице 2, имеющие действующие аттестаты и свидетельства о поверке с неистекшим сроком действия.

Таблица 2 - Перечень средств измерений

Номер пункта МП

Наименование средства поверки и его тип

Основные метрологические характеристики

5.3-5.6

Установка тахометрическая

УТ05-60

Диапазон измерений от 10 до 60000 об/мин, 50(0,95) не более 0,05 %. Регистрационный      номер      в

федеральном информационном фонде по обеспечению единства измерений № 6840-78.

5.4

Мультиметр цифровой 34450А

Диапазон измерений постоянных напряжений от 100 мВ до 1000 В, пределы допускаемой абсолютной погрешности измерений напряжения ±0,015 мВ. Диапазон измерений силы постоянного тока от 100 мкА до 10 А, пределы допускаемой абсолютной погрешности    измерений    силы

постоянного тока ±0,05 мА. Регистрационный      номер      в

федеральном информационном фонде по обеспечению единства измерений

5.4

Осциллограф цифровой TDS

220

Диапазон измерений напряжения ±10В, погрешность измерений напряжения ±5-10’3 В. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19294-00

5.3-5.6

Термогигрометр электронный

CENTER модели 310

Диапазон измерений температуры воздуха от -20°С до 60°С, погрешность ±  0,8°С в диапазоне от 0 до

60°С.Диапазон            измерений

относительной влажности от 10 до 100 %, погрешность ±3 % Регистрационный номер       в       федеральном

информационном     фонде     по

обеспечению единства измерений № 22129-09.

Допускается применение других средств измерений и эталонов, обеспечивающих требуемый запас точности (не менее1/3).

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 Во время подготовки к поверке и при её проведении необходимо соблюдать «Правила техники безопасности и производственной санитарии в электронной промышленности».

  • 3.2 При проведении поверки необходимо соблюдать «Правила техники безопасности при эксплуатации электроустановок потребителей», требования, установленные ГОСТ 12.2.007.0 и специальные требования, изложенные в ЭД на поверяемый измеритель.

  • 3.3 Сотрудники, проводящие поверку, должны изучить правила работы с поверяемым средством измерений и обладать соответствующей квалификацией для работы с эталонным и испытательным оборудованием.

4 УСЛОВИЯ ПОВЕРКИ

4.1 При проведении поверки должны быть соблюдены следующие условия: - температура окружающего воздуха, °C                         20±5;

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, Па

80.

от8,6Ю4 до 10,6-104

  • 4.2  При подготовке к поверке, средства поверки и вспомогательное оборудование должны быть подготовлены в соответствии с указаниями эксплуатационной документации.

  • 4.3 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверка наличия поверочного оборудования и вспомогательных устройств (приспособлений), перечисленных в п.2;

  • -  проверка наличия действующих свидетельств (отметок) о поверке используемых средств измерений;

  • - подготовка к работе преобразователя, средств измерений и вспомогательных устройств, входящих в состав поверочного оборудования, в соответствии с их эксплуатационной документацией.

5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр. Проверка комплектности и маркировки

  • 5.1.1 При внешнем осмотре должно быть установлено:

  • - отсутствие видимых внешних повреждений преобразователя, влияющих на его эксплуатационные характеристики и внешний вид;

  • - отсутствие видимых повреждений соединительных фланцев, препятствующих их подсоединению к тракту передачи крутящего момента.

  • 5.1.2  Проверка комплектности и маркировки выполняется визуально. Преобразователь, подлежащий поверке, должен быть полностью укомплектован, иметь чёткую маркировку и комплект ЭД.

Преобразователь считается прошедшим поверку по пункту 5.1, если его комплектность и маркировка соответствуют требованиям, приведённым в ЭД.

  • 5.2 Подтверждение соответствия программного обеспечения

  • 5.2.1 Для проверки идентификационных данных автономного ПО необходимо собрать схему в соответствии с рисунком 1, войти на вкладку «Свойства» программы ОН.ехе и сравнить наименование и версию автономного программного обеспечения, отображённую на мониторе ПК, с приведённой в таблице 3.

  • 5.2.2 Проверка встроенного ПО осуществляется путём сличения данных, приведённых на шильдике датчика, с данными, приведёнными в формуляре, и наличием целостности пломбы.

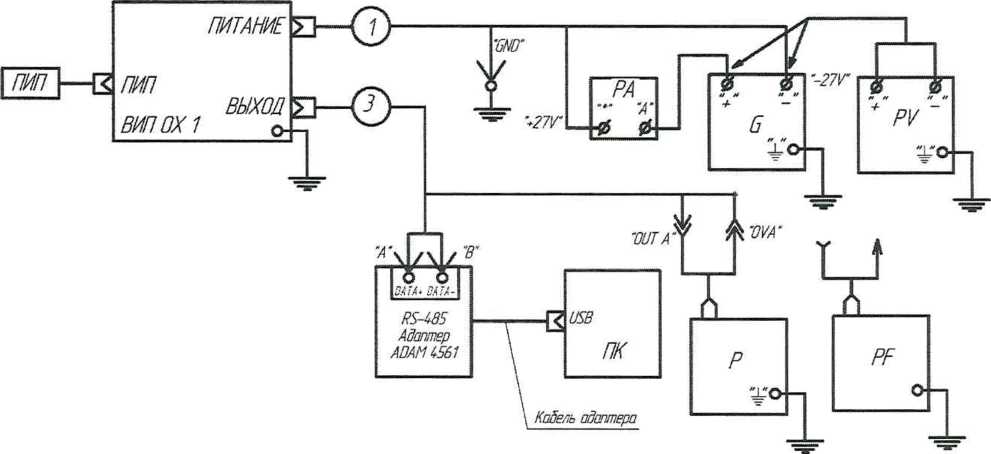

Рисунок 1. Схема контроля параметров преобразователя.

G - источник питания постоянного тока, Р - осциллограф, РА - мультиметр, PF -частотомер, ПК - персональный компьютер, 1 - кабель питания; 3 - кабель выходной

Таблица 3 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

OH1.exe

Номер версии (идентификационный номер) ПО

не ниже 0.0.1.1

Преобразователь считается прошедшей поверку по п. 5.2, если наименование и версия ПО соответствуют данным, приведённым в таблице 3.

  • 5.3 Опробование

При проведении опробования должна быть установлена работоспособность преобразователя.

  • 5.3.1 Подготовить установку к работе в соответствии с её ЭД Установив на вал индукторную шестерню.

  • 5.3.2 Установить преобразователь так, чтобы зазор между его чувствительным элементом и зубом шестерни был не более1 мм.

  • 5.3.3 Выполнить пп 5.2.1-5.2.3 настоящей МП.

  • 5.3.4  Включить установку и проконтролировать выходной сигнал с преобразователя. Выходной сигнал с преобразователя должен представлять собой последовательность прямоугольных импульсов.

Преобразователи частоты вращения ОХ 1 считается прошедшим поверку по п. 5.3, если подтверждена его работоспособность.

  • 5.4 Проверка смещения нуля и амплитуды выходного сигнала преобразователя

  • 5.4.1. Подготовить эталон к работе в соответствии с его ЭД.

  • 5.4.2 Установить преобразователь так, чтобы зазор между его чувствительным элементом и зубом шестерни был не более1 мм.

  • 5.4.3 Собрать схему в соответствии с рисунком 1. Установить выходное напряжение источника питания G1 (27,0 ±0,1) В. Подать напряжение питания на преобразователь.

5.4.4. Включить питание преобразователя. С помощью осциллографа и мультиметра провести измерение амплитуды и нулевого смещения аналогового выходного сигнала преобразователя не менее четырёх раз. Полученные результаты занести в таблицу 3.

Таблица 3 - Результаты измерений частоты вращения

Наименование параметра

Контролируемые параметры преобразователя

^2

Д|

-^3

w+

л4

No

Дг

Значение параметров выходного сигнала

5.4.5 Определить смещение нуля и амплитуду выходного сигнала преобразователя по формулам

4

i=l

4

i=l

При отсутствии вращения на экране ПК в окне программы должна быть зафиксирована частота вращения 0 об/мин; по аналоговому выходу электрические импульсы должны отсутствовать, уровень выходного сигнала должен быть постоянным и составлять от 0 до 0,6 В.

Преобразователь считается прошедшим поверку по пункту 5.4, если смещение нуля и амплитуда выходного сигнала преобразователя соответствуют требованиям, приведённым в ЭД.

  • 5.5 Определение основной приведённой к диапазону измерений погрешности измерений частоты вращения. Проверка диапазона измерений

  • 5.5.1. Подготовить эталон к работе в соответствии с его ЭД. Установить на вал индукторную шестерню. В диапазоне частот вращения от 1 до 100 об/мин. использовать индукторную шестерню на 2 зуба (Z = 2), в диапазоне частот вращения от 100 до 130000 об/мин. - индукторную шестерню на 60 зубьев (Z = 60). При этом имитируемая частота вращения определяется из соотношения:

М = /^зад-i ' %

где Л/заДд - заданная частота вращения вала, об/мин.

  • 5.5.2 Выполнить пункты 5.2.1 -5.2.3.

5.5.3. Включить питание преобразователя и выдержать его в течение 90 с во включенном состоянии.

  • 5.5.4 Задать первое значение частоты вращения, в соответствии с таблицей 4.

Таблица 4 - Результаты измерений частоты вращения

№, п

/V

2*зад.п» об/мин.

ty, об/мин.

Измеренное частоты вращения об/мин.

значение

>  М13М.1,П,’

/V

изм,и об/мин.

Уп.%

Ml3M.l,n,

/V

2VH3M.2,n,

М13М.З,П,

1

0,5

1

2

5

10

3

50

100

№, п

N ззд.п^

об/мин.

Nt, об/мин.

Измеренное частоты вращения об/мин.

значение

| М1зм.i,n,’

N ;*ИЗМ,1>

об/мин.

У„.%

М13М.1,П,

М1зм.2,п,

М1зм.3,п,

4

10

600

5

100

6000

6

1000

60000

7

20000

120000

8

2166,7

130000

  • 5.5.5 С помощью ПО провести измерение текущего значения частоты вращения не менее трёх раз. Полученные результаты измерений занести в таблицу 4.

По результатам измерений определить среднее значение частоты вращения по формуле:

N = - • 3^ N

JVH3M,7l 2  / ,

1=1

  • 5.5.6  Для каждого заданного значения частоты вращения определить приведённую к диапазону измерений погрешность измерений частоты вращения:

_ С^измдг ~ ^зад.и)

Yn ~     1300

  • 5.5.7 Определить максимальное значение приведённой погрешности измерений из соотношения:

у = тах\уп\

  • 5.5.8 Выполнить пункты 5.5.5 - 5.5.7 для каждого заданного значения частоты вращения, приведённого в таблице 4.

Преобразователь считается прошедшим поверку по пункту 5.5, если приведённая к диапазону измерений погрешность измерений частоты вращения не более 0,5 %, при этом диапазон измерений частоты вращения составляет от 0 до 130000 об/мин.

5.6 Определение основной приведённой к диапазону преобразований погрешности преобразований частоты вращения в аналоговый сигнал Проверка диапазона преобразований

  • 5.6.1 Выполнить пп 5.5.1-5.5.3.

  • 5.6.2 Подготовить частотомер к работе в режиме измерений частоты.

Установить время усреднения на частотомере 1 с.

5.6.3 Задать первое значение частоты вращения, в соответствии с таблицей 5. Таблица 5 - Результаты измерений частоты вращения

№, п

N

зад.п» об/мин.

/зад.д> ГЦ

Измеренное значение частоты,       Гц

/изм.,71’ Гц

Уп.%

/изм,1,п

/изм,2,п

/изм,3,п

1

0,5

1

2

5

10

3

50

100

4

10

600

5

100

6000

6

1000

60000

№, п

N зад.П’

об/мин.

/зад.Д! ГЦ

Измеренное значение частоты, /измЛ„, Гц

/изм.,71’ Гц

Гпа.%

/изм,1,п

/изм,2,п

/изм,3,п

7

20000

120000

8

2166,7

130000

  • 5.6.4 С помощью частотомера провести измерение текущего значения частоты вращения не менее трёх раз. Полученные результаты измерений занести в таблицу 4.

По результатам измерений определить среднее значение частоты вращения по формуле:

f

Jw3M.,n 2  / , J43M,l,n

1=1

  • 5.6.5 Для каждого заданного значения частоты вращения определить приведённую к диапазону измерений погрешность преобразований частоты вращения:

а _ (/изм.,1 Аад.д) 0/

Гп        1300     ’/0

  • 5.6.6 Из всех полученных значений выбрать максимальное из соотношения: уа = тах\у^\

Преобразователь считается прошедшим поверку по пункту 5.6, если основная приведённая к диапазону измерений погрешность преобразований не более 0,5 %, при этом диапазон преобразований частоты вращения составляет от 0 до 130000 об/мин.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 При положительных результатах поверки, проведённой в соответствии с настоящей методикой, оформляется протокол поверки и выдаётся свидетельство о поверке. Знак поверки наносится на свидетельство о поверке.

  • 6.2 При отрицательных результатах поверки преобразователь к применению не допускается и на него оформляется извещение о непригодности.
