Методика поверки «Осциллографы цифровые GDS-2062, GDS-2064, GDS-2102, GDS-2104, GDS-2202, GDS-2204» (г.р.33756-07)

ймов А.С.

2006 г.

• 10.2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 10.2.

• 10.2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 10.2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной поверке.

  Таблица 10.2 -

  Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.
  10.6.2	Калибратор осциллографов импульсный И1-9; 30 мкВ - 100 В, 5U= ±(2,5-10’3 U+3 мкВ);
  10.6.4.1	Калибратор осциллографов импульсный И1-9
  10.6.4.2 10.6.4.4	Генератор сигналов высокочастотный Г4-164; (0,1 - 640,0) МГц, 5f=0,000015%, 1 мкВ - 2 В
  10.6.4.2	Измеритель мощности МЗ-54; (0 - 17,44) ГГц, 1 мкВт - 1 Вт, 5Р=±4% по мощности
  10.6.4.3	Генератор испытательных импульсов И1-15; Тф=250 пс Генератор испытательных импульсов И1-14; Тф=1 нс
  10.6.4.3	аттенюатор Д2-32 из комплекта И1-14 (20±0,2) дБ

  поверки.

• 10.3.1 К проведению поверки могут быть допущены лица, имеющие высщее или среднетехническое образование, аттестат поверителя и практический опыт в области радиотехнических измерений.

• 10.3.2  Перед проведением операций поверки поверителю необходимо изучить руководство по эксплуатации на данные осциллографы.

• 10.4 Требования безопасности

• 10.4.1 При проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 10.5.1 При проведении поверки должны соблюдаться следующие требования ГОСТ 8.395-80:

• - температура окружающей среды 20±5°С;

• - относительная влажность воздуха 65±15%; атмосферное давление 100±4 кПа;

• 10.6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:

комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

- не должно быть механических повреждений корпуса, лицевой панели, органов управления, ЖКИ экрана, все надписи на панелях должны быть четкими и ясными;

- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми;

При наличии дефектов поверяемый прибор бракуют и направляют в ремонт.

• 10.6.2 Опробование

Опробование проводят после времени самопрогрева, равного 15 мин.

Проверяют работоспособность ЖКИ, диапазон перемещения линии развертки по вертикали.

Проверка работы органов регулировки коэффициентов отклонения и развертки осуществляют путём подачи с калибратора И1-9 импульсов частотой 1 кГц и напряжением 6 В поочерёдно на каждый из каналов поверяемого осциллографа, приведена на рис. 1.

Коэффициент развёртки устанавливают равным 1 mS/DIV. устанавливают размер изображения равным шести делениям

Наблюдают на экране ЖКИ десять периодов сигнала. Уменьшая фиксированное значение коэффициента развёртки осциллографа, наблюдают увеличение ширины изображения импульсов на экране. Увеличивая фиксированное значение коэффициента отклонения, наблюдают уменьшение высоты изображения импульсов на экране ЖКИ.

Осциллографы не прошедшие опробование бракуют и направляют в ремонт.

• 10.6.3 Калибровка

Калибровку осциллографа выполняют в соответствии с пунктом 5.7 Руководства по эксплуатации.

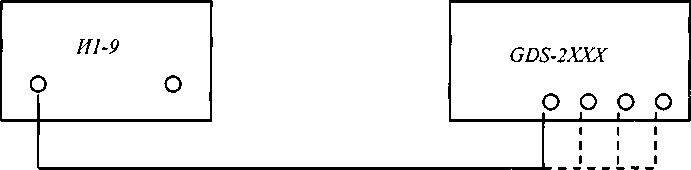

• 10.6.4.1 Определение относительной погрешности коэффициента отклонения каждого канала производят методом прямого измерения при помощи калибратора осциллографов импульсного И1-9. Схема соединения приборов приведена на рис. 10.1

Органы управления осциллографа устанавливают в следующие положения:

Здесь и далее курсорным шрифтом выделены режимы, которые нужно установить с помощью функциональных клавиш F1 - F5.

От прибора И1-9 с выхода калибратора напряжения подают прямоугольные импульсы с периодом 1 мс (F=l кГц), на вход первого канала .

Рис. 10.1

Поверку проводят в положении «5У» переключателя «Вольт/Дел» при размерах изображения импульсов по вертикали, равному 2, 4, 6 делениям шкалы ЖКИ и 6 делениям во всех остальных положениях переключателя «Вольт/Дел»

Изображение сигнала должно располагаться симметрично относительно горизонтальной оси экрана. Уровень синхронизации поддерживают ручкой «Уровень».

Плавным изменением выходного напряжения импульсного калибратора осциллографов И1-9 добиваются точного совпадения размера изображения с делениями шкалы.

Погрешность коэффициента отклонения в процентах определяют по индикатору калибратора И1-9.

Аналогично определяют относительную погрешность коэффициента отклонения с делителем 1:10 на канале СН1 в положении «0,1У - IV» переключателя «Вольт/Дел»при размере изображения импульсов по вертикале, равному 6 делениям шкалы ЖКИ.

Аналогично проводят поверку для остальных каналов осциллографа.

Результаты проверки считаются удовлетворительными, если полученная относительная погрешность коэффициентов отклонения не превышает ±3%, с делителем 1:10 не превышает ±4%.

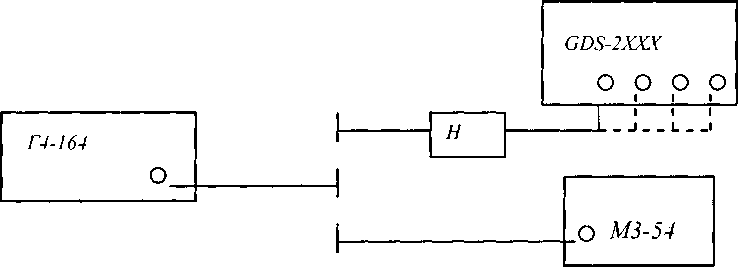

• 10.6.4.2 Определение полосы пропускания каждого канала осциллографа проводят методом прямого измерения с помощью генератора сигналов Г4-164. Схема соединения приборов приведена на рисунке 10.2.

Органы управления осциллографа устанавливают в следующие положения:

На генераторе устанавливают выходной уровень сигнала (—5±0,5) dBV и нажимают клавишу +6dB.

С выхода генератора на вход канала СН1 осциллографа подают сигнал частотой 100 кГц. Изменяя уровень выходного напряжения, устанавливают амплитуду сигнала

Ао ~ ЗОООмВ (6 больших делений шкалы ЖКИ).

Н- нагрузка проходная 50 Ом из комплекта И1-15

Рис.10.2

Отключают кабель от нагрузки и подключают к нему преобразователь ваттметра. Измеряют выходную мощность генератора на конце кабеля - Р и фиксируют это значение.

Устанавливают значения частоты сигнала генератора, приведённые в таблицах 10.3, 10.4 или 10.5 для соответствующей модели осциллографа и поддерживают уровень выходного напряжения - Р с помощью ваттметра.

Таблица №10.3

Таблица №10.4

Осциллографы GDS-2102, GDS-2104

Измеряют амплитуду сигнала на указанных частотах по масштабной сетке ЖКИ и фиксируют её значение Af в соответствующей таблице.

Аналогичные измерения проводят для остальных каналов осциллографа

Результаты проверки считаются удовлетворительными, если амплитуда сигнала Af на указанных частотах не менее 0,7 Ао - установленной амплитуды на частоте 100 кГц.

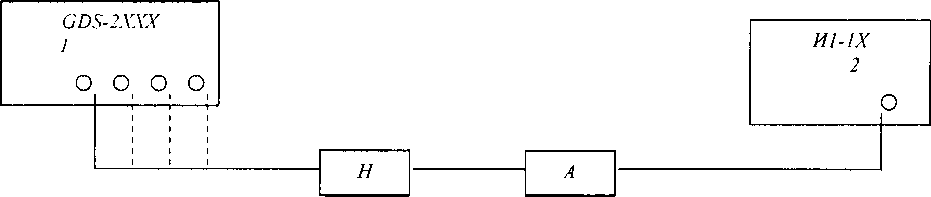

• 10.6.4.3 Определение времени нарастания переходной характеристики каждого канала осциллографа, производят путём измерения времени нарастания испытательного импульса на дисплее ЖКИ осциллографа. Схема соединения приборов приведена на рисунке 10.3.

  Органы управления осциллографа устанавливают в следующие положения:

  Кан 1

  МЕНЮ

  включён, Связь DC, Инверсия /Выкл, Огр П\П /Выкл, Делитель х1 Тип/Фронтом, Источник/Канал1, Режим/Авто

  Тип/Вектор, Накопление /Выкл

  Усред 8

  Дисплей

  Сбор инф

  коэффициент развёртки 25 ns/div коэффициента отклонения 2 V/div

С генератора испытательных импульсов И1-15 или И1-14 (в зависимости от модели, смотри таблицу 10.6) на вход канала осциллографа подают импульс длительностью 100 ns и периодом следования 0,01ms.

С помощью аттенюаторов из комплекта И1-14 или делителя из комплекта И1-15 устанавливают изображение импульса, равное 5 делениям шкалы по вертикали. Ручкой «Уровень» осциллографа устанавливают устойчивое изображение импульса в центре экрана ЖКИ.

• 1 - входы каналов осциллографа

• 2 - выход основных импульсов генератора

Н- нагрузка проходная 50 Ом из комплекта И1-15

А - аттенюатор из комплекта И1-14 или делитель к И1-15

• 10.6.1

10.6.2      Рис.10.3

Устанавливают коэффициент развёртки 1 ns /DIV переходной характеристики согласно рисунку 10.4.

для всех остальных значении коэффициента отклонения ( кроме 5V/DIV) в каждом канале осциллографа для положительной и отрицательной полярности испытательного сигнала.

Для проверки времени нарастания в положениях переключателя В\дел до 20мВ\дел включительно, дополнительно подключите к аттенюатору калибратора аттенюатор 20 дБ из комплекта И1-14.

Аналогичные измерения проводят для остальных каналов осциллографа

Результаты поверки считаются удовлетворительными, если измеренное значение времени нарастания переходной характеристики не более значения указанного в таблице 10.6.

Таблица №10.6.

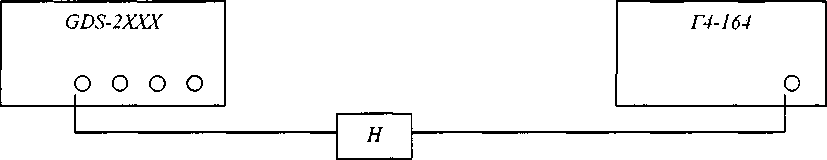

• 10.6.3.4 Определение относительной погрешности коэффициента развёртки проводят методом прямых измерений частоты нулевых биений сигналов АЦП осциллографа с помощью генератора Г4-164. Схема соединения приборов приведена на рисунке 10.5.



Н-нагрузка 50 Ом из комплекта И1-15

Рис.10.5

С генератора подают сигнал частотой 1 МГц и амплитудой 100 мВ. Коэффициент развёртки осциллографа устанавливают 25 ms/div. В строке Частота считывают значение частоты нулевых биений сигналов АЦП.

Результаты проверки считаются удовлетворительными, если частота нулевых биений сигналов АЦП не более 100 Гц.

• 10.7.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 10.7.2 При положительных результатах поверки на прибор выдается "Свидетельство о поверке" установленного образца.

• 10.7.3 При отрицательных результатах поверки на прибор выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.
