Руководство по эксплуатации «Мост постоянного тока Р333» (Код не указан!)

i*

СССР

ЗИП

МОСТ ПОСТОЯННОГО ТОКА РЗЗЗ

Описание техническое и инструкция по нксплуатации.

»

• 1.НАЗНАЧЕНИЕ

Моет постоянного том предназначен для следующих целей:

а) измерение сопротивлений по схеме одинарного моста.

б) определение места повреждения кабеля посредством петли Варлея;

в) определение меота повреждения кабеля посредством петли

Муррея;

г) измерение асимметрии проводов;

д) непользование моста как магазина сопротивлений.

Мосты предназначены для работы при температуре окружающего воздуха от + 10 до ♦ 35°С в классе I, и 5, и при температуре от +■ 15 до + 25°С в классе 0,5 и относительной влажности воздуха до 80%.+20+5°С при работе моста в классе 0,5

+20+5°0 при работе моста в классе 0,5 Нормальная температура: от^10 до + 35°С при работе моста в классе I ; 5 ;

Мосты, поставляемые на зкспорт в страж с тропическим климатом предназначены для работы в сухих отапливаемых помещениях при температуре окружающего воздуха от + 15 до + 55^0 и относительной влажности до 95% (при температуре +40°С).

Нормальная температура 27+5°С.

При этом заводское обозначение прибора должно быть РЗЗЗТ.

• 2.ТЕХНИЧЕСКИЕ ДАННЫЕ.

Классы точности и пределы измерения приведены в таблице >1.

Moot имеет встроенный нулевой прибор и встроенный источник питания.

Габаритные размеры моста не более 300x230x150 ятя»

Вес не более 5,5/ф

3.ОПИСАНИЕ КОНСТРУКЦИИ МОСТА.

Все детали прибора смонтированы на горизонтальной пластмассовой панели, помещенной в пластмассовом корпусе со съемной крынкой, закрывающей панель измерительной схемы.

На крынке моста с внутренней стороны прикреплена табличка со схемой и краткой инструкцией по вксплуатации прибора.

Мост имеет внутреннею батарею питания, состоящую из пяти алементов, расположенных в кассете на лицевой панели. Батареи питания соединяются о измерительной схемой гибкими проводниками, отводы от батарей коммутируются со схемой моста переключателем плеч отношений.

На панели справа от гальванометра, расположены:

а) переключатель, переключающий на мостовую схему (МВ) петлю Муррея (ПМ) и петлю Варлея (ПВ),

б) блок кнопочных переключателей для регулировки чувствительности индикатора.

На панели находятся четыре ручки переключателей плеча сравнения (В) и одна плеч отношений.

Лимбы рычажных переключателей сравнительного плеча имеют цифры,- а под лимбом находится стрелка о множителем данной декады. Произведение цифры на лимбе на множитель дает величину включенного на данной декаде сопротивления.

На лимбе переключателя плеч отношений находятся две точки, а на панели по кругу выгравированы цифры, обозначающие множитель, соответствующий величине отношения плеч.

П “ и множитель М.

Все переключения декад осуществляются посредством щеток, скользящих по контактным поверхностям.

Встроенный в moot гальванометр имеет пластмассовый корпус, он вставляется сверху в отверстие панели и крепится пинтами изнутри.

У              гх- .-/А./Х .-rxwd&ooS /*•*?-

f&/?> и'Л'б.'ПЬ ^fe^TfO

r><j а.амх'/ е З&.'Ч-л'А/Г  «            -тъ ^

txrvfe/ry^a ^fffo/n^ ъо^&.ооб

Все дет сово! па I крывкой,

На кры| оо схеме!

Moot m элементе пвтаввя I ив, отво тедем и

На пав

а) пере

Муррея (

б) бло»

НОСТВ WI

На пав веяия (

Лкмбы цвСры,-вады. I ВЖЛЮЧ01 На люж ва пак телъ, |

Все скольз

Вотр он вст изнут!

• 4.СХЕМА МОСТА

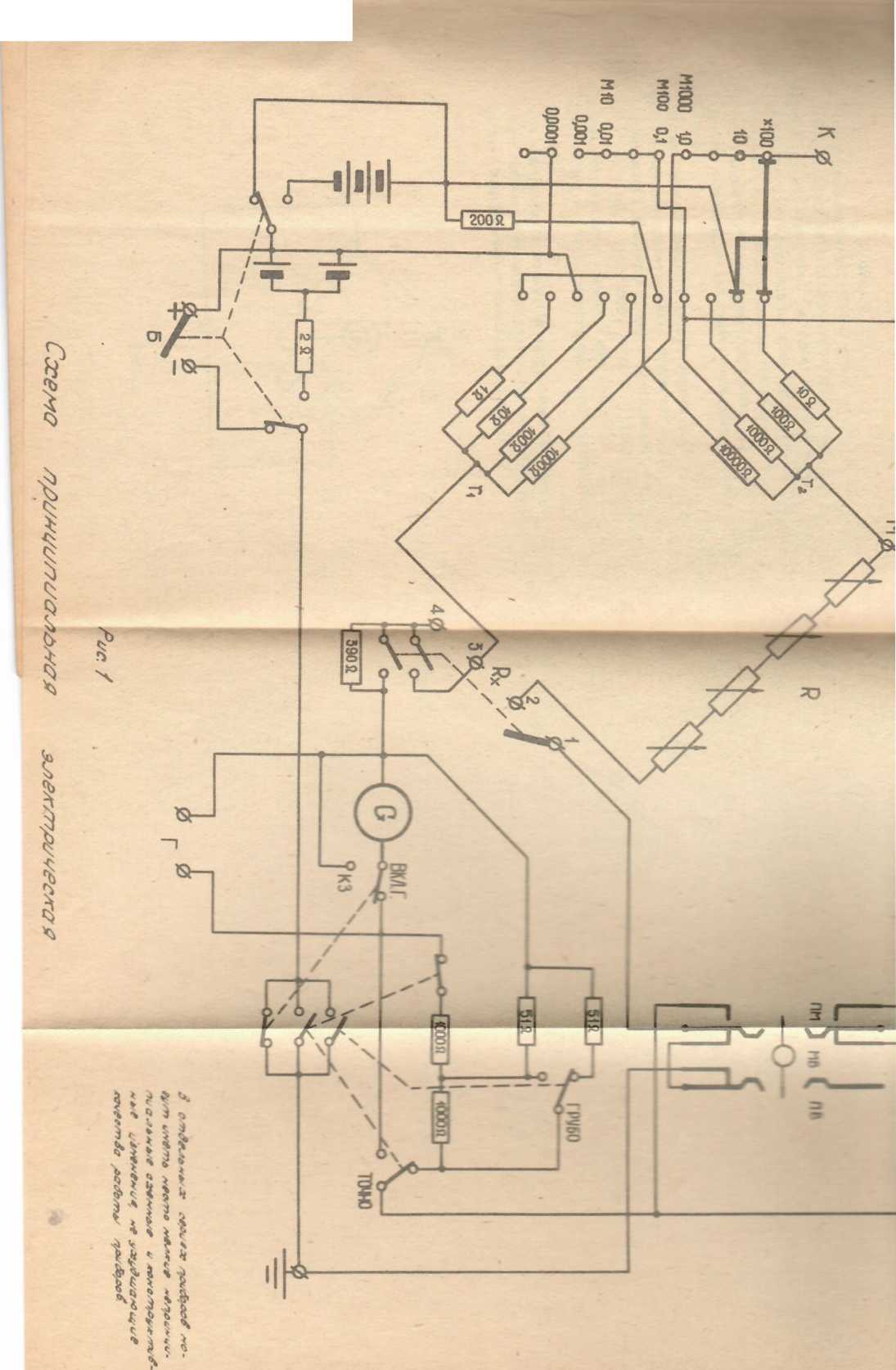

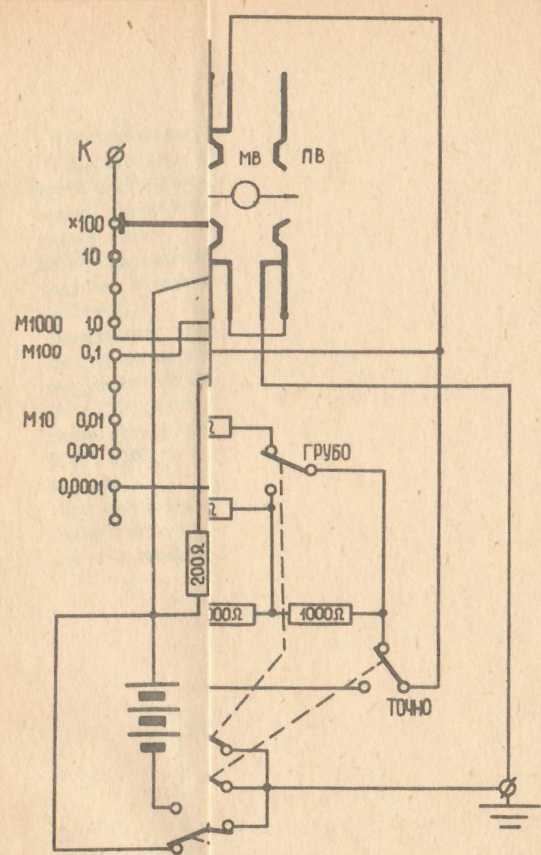

Принципиальная электрическая схема моста хана на рис.1.

Измерительная часть схемы моста представляет собой четырехплечий мост, в сравнительном плече которого включен четырехдека дный пл ав норегулируюний магазин сопротивлений на 9999fi ступенями через I £2 .Каждая декада сравнительного плеча построен на по сохраненной пятикатунечной схеме. Эта схема позволяет получать в каждой декаде девять номинальных значений сопротивлений.

Декада плеч отношений содержит восемь катунек сопротивлений. При помоци переключателя плеч отнонений производится включение различных комбинаций этих сопротивлений 1000; 10; 1000; 100; 1000; 1000; 100: 1000; 10:1000: 1:1000 и 1:10000й .которым соответствуют значения множителя *п" ® 100; ГО; I; 0,1; 0,01; 0,001 и 0,0001, нанесенные вокруг ручки декад': плеч отнонений.

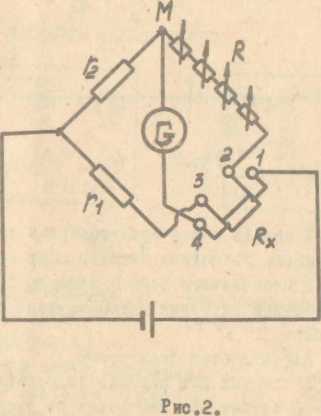

При измерении иизкосмных сопротивлений по четырех зажимной схеме включения применено раздельное подключение элементов моста к измеряемому сопротивлению (рнс«2)«

- 6 -

При таком включении сопротивления двух соединительных проводников входят в сопротивления плеч моста, а сопротивления двух других соединительных проводников входят в цепь гальванометра к источника питания, чем практически исключается влияние этих проводников на погрешность измерения.

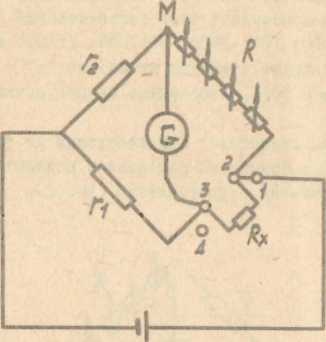

При измерении высокоомных сопротивлений по двух зажимной схе. ме включения работа моста ничем не отличается от работы четырехплечего моста по общеизвестной схеме (рио.З).

Ркс.З.

На измерительной панели моста предусмотрены зажимы "Б", для подключения наружного источника питания. При подключении наружного источника постоянного тока к зажимам "Б" перемычка от крывается и внутренний источник автоматически отключается от измерительной части.

Сопротивление 2Q является балластным.

Зажимы "М* и "К" служат для поверки оонротивлений схеш мос та, и зажим "4^я служит при измерении по схемам петли Вар-лея,Муррея и асимметрии.

В схеме моста применена ступенчатая регулировка чувствительности встроенного иhimкатопа с помоиью тюех кнопок. Отноиение

- 7 -

регулировки чувствительности по отупеням 1:25, т.е. отклоне-жже стрелян индикатора на 0,4 деления при включенной кнопке "ГРУБО" соответствует отклонению индикатора на 10 делений при переходе на работу с включенной кнопкой "ТОЧНО",

В схеме моста встроен индикатор, имеюний постоянную по току Cj40,8 •. 1^ %^и сопротивление Н_г <• 300Q ,

Для работы о наружным индикатором предусмотрены зажимы " Г • При подключении наружного индикатора, внутренний индикатор выключить путем отжатия кнопки "ВКЛ.ГАЛЬВ.*, при этом регулировку чувствительности производить кнопками "ГРУБО" и "ТОЧНО?

• 5.ПРАВИЛА ЭКСПЛУАТАЦИИ

  • 5.1.Измерение сопротивлений от 10 до 999,9* 10

о

Измерение сопротивлений от 10 до 999,9* IO'fi производится но двухзажимной схеме включения, для чего необходимо

а) замкнуть зажим I ж 2 с помонью перемычки. При атом кнопка автоматически замыкает зажимы 3 и 4;

б) переключатель схемы поставить в положение "МВ";

в) подключить измеряемое сопротивление к зажимам 2 и 3 (рис. 4 "а").

ИЗМЕРИТЕЛЬНАЯ ПАНЕЛЬ МОСТА

Рис. 4

• - 8 -

5 - зажимы для подключения наружной батареи

г)установить переключатель меч отношений на соответствующий множитель согласно таблице 2 в зависимости от предполагаемой величины Rx.

д) установить на четырех декадах сравнительного плеча ожидаемое сопротивление;

е) нажать кнопку "ВКЛЮЧЕНИЕ ГАЛЬВАНОМЕТРА".Если при таком нажатии наблюдается резкий отброс стрелки, что свидетельствует о неудачном выборе множителя "П", необходимо более точно ручкой П₅ выбрать множитель "П", чтобы отклонение стрелки не пре вышало 0,2-0,4/и/п от нулевой отметки, после чего зафиксировать кнопку "ВКЛЮЧЕН,ГАЛЬВАНОМЕТРА" и переходить на измерение при нажатой кнопке "ГРУБО",

В этом случае уравновешивание схемы производится ручками переключателей nj-Пд (до тех пор, пока стрелка гальванометра не станет на нуль) ;

ж) нажать кнопку "ТОЧНО" и окончательно уравновесить мост;

з) вычислить сопротивление по формуле:

Rx » п Rfi ,         (I)

где:

_п_        _ множитель, устанавливаемый на декаде плеч отно»

⁼          шений (П5);

R - сопротивление сравнительного плеча;

и) после окончания измерений кнопки "ВКЛЮЧ.ГАЛЬВ. , "ГРУБО" и "ТОЧНО" отжать.

Таблица 2

Измеряемое :Рекоменду-:Напряжен.источника пита-: сопротивление :емые множи:ния моста в У ________:Схема вк-

Rx ( Q ) :тели "П" :Ьнутр.оатар.:наружн.оа- :лючения

*               *                  * ТАР            *

-9-

• 5.2.И2МЕРЕНИЕ СОПРОТИВЛЕНИЙ ОТ 9,999 ДО 5.10“³Я ,

Измерение сопротивлений от 9,999 до 5.10”³Я производится по четырех зажимной схеме включения, для чего необходимо:

а) перемычку, соединяющую зажимы I и 2 отсоединить;

б) измеряемое сопротивление присоединить ж зажимам 1,2,5 и 4 с помощью четырех проводников (рис.4б);

в) сопротивление проводников, идущих к зажимам 2 и 3, должно быть не более 0,005Я;

г) процеос уравновеиивания и подсчет результатов измерения производить так же, как и при измерении сопротивлений от 10 до 999,9. 10³й .

5.3.ОПРЕДЕЛЕНИЕ МЕСТА П0ВРЕ1ДЕНИЯ КАБЕЛЯ ПО СХЕМЕ ПЕТЛИ ВАРЛЕЯ.

Метод петли Варлея для определения места повреждения кабеля представляет мостовую схему, (рис.5).

Схема моста состоит из 2-х сопротивлений плеч отноиений и » входящих в плечи моста, два других плеча составляют измерительную петлю, состоящую из поврежденной (3-S) и исправной (2-S) жил кабеля и сопротивления плеча сравнения Rt входящих также в плечо моота.

Сопротивление до места повреждения ($) находится по формуле ⁽²⁾’        Л_х .                            (₂)

- IO

где:

П - —— множитель на декаде меч отношений; Г2

Г - общее с о прог явление кабеля в омах (2, S, К, 3); В - сопротивление плеча сравнения в омах.

Расстояние до места повреждения кабеля в метрах определяется по формуле: .      „                 _/вЧ

Li. Ш        <^s>

где:               f

$ - сечение жили в тт ²;

р - удельное сопротивление материала кабеля,

( & ’ )

⁴ л»

• 5.3.1.МЕТОД ПОВЫШЕНИЯ ТОЧНОСТИ ИЗМЕРЕНИЯ.

Метод отыскания места повреждения кабеля с помощью петли Варлея дает точные результаты в том случае, если одна из жил кабеля исправна, т.е. имеет исправную изоляцию. В там случае, если обе участвующие в измерении жилы имеют утечку, т.е. плохую изоляцию,то этот метод не дает точных результатов.В этом случае место повреждения, определяемое по методу Варлея, оказывается дальше фактического.Ошибка оказывается тем больше, чем ближе место повреждения к концам кабеля, от которых пронз водится измерение.

Смешение места повреждения, найденное измерением по методу Варлея, может быть определено по формуле:

где:

4 X - смешение моста повреждения;

G, - сопротивление изоляции неисправной жилы;

G₃ - сопротивление изоляции исправной жилы.

Погрешность измерения определяется по формуле: fl -         100%,                     ⁽⁵⁾

где:

L - длина кабеля (между точками 2- $ или 3- S ). Но пользоваться формулой (4) как поправкой для нахождения фактического места повреждения кабеля не рекомендуется.Если погрешность, определенная по формуле (5), не превосходит нескольких единиц процентов, то измерение по методу Варлея доста-

- II -точно точное, если же погрешность измерения велика, то следует произвести второе измерение с другого гонца кабеля. Это измерение будет точнее.

С целью устранения ошибки от плохо* изоляции второ* жилы.составляющей петлю, можно воспользоваться дополнительным проводом, проложенным вне кабеля, или одно* из жил рядом лежачего кабеля.

5.В.2.ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ.

Подключить к зажимам 2 и В (по двухзажимно* схеме) исправную и поврежденную жилы кабеля, соединив их на противоположном конце.

Переключатель схемы поставить в положение "ПВ".Подключить заземление к зажиму "     " (земля).-

Установить первключатель плеч отношений на множитель П-1. Установить на четырех декадах сравнительного плеча ожидаемое сопротивление.

Нажать кнопку "ВШ)Ч.ГАЛЬВ." и уравновесить мост ручками плеча сравнения (при атом стрелка гальванометра должна установиться па нуль). Зафиксировать кнопку "ВКЛОЧ.ГАЛЬВ."

Нажать кнопку "ГРУБО" и враюать ручки сравнительного плеча до тех пор, пока стрелка гальванометра не отанет на нуль.

Нажать кнопку "ТОЧНОЕ окончательно уравновесить мост. После окончания измерений кнопки "ВКЛОЧ.ГАЛЬВ." "ГРУБО" и "ТОЧНО" отжать.

Произвести вычисления по формулам (2) и(3).

5.4.ОПРЕДЕЛЕНИЕ МЕСТА ПОВРЕЖДЕНИЯ КАБЕЛЯ ПО СХЕМЕ ПЕТЛИ МУРРЕЯ.

Схема петли Муррея представляет также мостовую схему, где два плеча составляют из исправной (2-5 ) и повременной (3-$ жил кабеля, соединенных вместе на удаленном конце в точке " 5 ".Место повреждения "К" разделяет петлю на две части,эти две части в схеме моста образуют два плеча, а два других плеча образуются из сопротивлений, имеющихся в самом приборе (Г, (М) и R).

Метод петли Муррея применяется для определения места повреждения кабеля в том случае, когда имеется заземление, фазы без ее обрыва.

В случае повреждения всех жил кабеля для получения измерительной петли можно воспользоваться одной из жил рядом лежащего кабеля или проводом, дополнительно проложенным вне кабеля, длина которого должна быть равна длине измеряемого отрезка кабеля.

Рассмотрим один из случаев повреждения кабеля (см.рио.б).

Рис.б

Сопротивление отрезка жилы кабеля до места повреждения находится по формуле:

>             (б)

где:     - общее сопротивление петли в омах (длина ее

2Z «Zxj + Z Xg), которое находится по данным кабеля по формуле:        _ £L/>

где: /> - удельное сопротивление ( -- ), для меди

у⁵ «0,0175, для алюминия f «0,0278,

У - сечение жилы в тт^ , Z - длина кабеля в метрах,

М - множитель на переключателе плеч отношений; он может имет значения М1000,М100 и UI0.

В формулу (б) подставляется численное значение множителя в омах, а именно 1000,100 или I0jS2 ,

Буквы и цифры множителя окрашены красным цветом.

Расстояние от места измерения до места повреждения кабеля определяется по формуле:

Zx « 2L -Н--             (8)

M+R                  *

где:   L - длина кабеля между местом измерения и концом кабе

ля, где закорочены жилы (2-S или S-S на рис. 6).

Измерения производят дважды, меняя местами концы жил кабеля, подключенные к зажимам моста ”2" и "S".B результате двух замеров определяем расстояние от места измерения до места повреждения по формулам:

где: Мр Rj - множитель на декаде плеч отноиений и сопротивление сравнительного плеча при первом измерении ^2»®2 ” ^{множитель на} декаде плеч отноиений и сопротивление сравнительного плеча при втором измерении

Длй контроля правильности результатов измерения необходимо убедиться, что:         ,

Z X/ * Z   ⁼                ( j-0)

Если сумма Z Xj+ Z _х2 ' значительно отличается от двойной длины кабеля (2Z ), то измерения сделаны неправильно и их следует повторить, проверив надежность контактов в схеме. Для уточнения места повреждения кабеля следует (по возможности') произвести измерения с противоположного конца кабеля. При этом расстояние от места присоединения концов кабеля до места повреждения получается равным Zy_z

Вследствие неточности измерения получим, что

Lxi *Ly_t~L + ^z             (П)

Отсюда уточняя расстояние до места повреждения кабеля,будем иметь •                / у

/ / ^z“^z'

• 5.4.1. ПОРЯДОК ИЗМЕРЕНИЯ.

Подключить к зажимам 2 к 3 ( по двухзажимной схеме) или к зажимам 1,2,3 и 4 (по четырехзажимной схеме) исправную и поврежденную жилы, предварительно соединенные накоротко на противоположном конце кабели.

ПРИМЕЧАНИЕ: измерения производить по четырехзажимной схеме, если сопротивление двух жил кабеля Г <• 400Р.

Поставить переключатель схемы в положение "ПМ".

Подключить заземление к зажиму ” -X- " (земля).

Установить переключатель плеч отношений в положение MI000,

MI00 или MI0 в зависимости от ожидаемого сопротивления кабеля Нажать кнопку "ВКЛСЧ.ГАЛЬВ." и ручками плеча сравнения урав-новесить мост, при этом стрелка гальванометра станет на нуль.

Зафиксировать кнопку "ВКЛОЧ.ГАЛЬВ.” нажать кнопки, ’’ГРУБО”, а затем "ТОЧНО" и окончательно уравновесить мост.

Произвести вычисления по формулам (см. выше).

После окончания измерения кнопки "ВКЛ.ГАЛЬВ.", "ГРУБО" и "ТОЧНО" отжать.

• 5.5.ИЗМЕРЕНИЕ АСИММЕТРИИ ПРОВОДОВ.

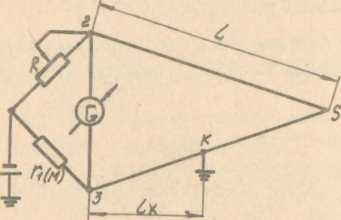

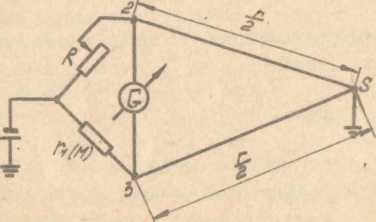

Схема измерения асимметрии проводов представляет мостовую схему (рис.7), два плеча которой составляют сопротивления измеряемых проводов, соединенных накоротко и заземленных на про* тивоположном конпе.Два других плеча моста составляют сопротивление плеча сравнения (R) и сопротивление плеча отношений ( Ъ ).

Рис. 7

- 15 -

Мост уравновешивают сопротивлением плеча сравнения. Асимметрия в омах равна:

где: Л -  сопротивление двух проводов в омах;

R -  сопротивление плеча сравнения в омах;

М - множитель плеча отношекий, он может иметь значения 100 или 1000.

• 5.5.1.П0РЯД01 ИЗМЕРЕНИЯ.

Подключить к зажимам 2 и 8 (по двухзажимной охеме) или к зажимам 1,2,3 и 4 ( по четырехзажимной схеме) провода, предварительно замкнутые на противоположном конце. ПРИМЕЧАНИЕ: Измерения производить по четырехзажимной схеме, .если сопротивление двух жил Л^400 ft .

Поставить переключатель схемы в положение "ПИ".

Подключить заземление к зажиму" чк ” (земля). Переключатель плеч отношений поставить в положение MIOOO или MI00.,

Установить на декадах сравнительного плеча ожидаемое сопротивление.

Нажать кнопку "ВКЛ.ГАЛЬВ." и ручками плеча сравнения уравновесить мост.

Зафиксировать кнопку "ВИЛ.ГАЛЫ!.", нажать кнопки ’•ГРУБО", а затем "ТОЧНО" и окончательно уравновеоить moot.

Асимметрия в омах вычисляется по формуле (13).

• 5.6.МАГАЗИН СОПРОТИВЛЕНИЙ.

При использовании моста как магазина сопротивлений необходимо подключить его через зажимы "М" и "2".Допускаемые токи при этом не должны превосходить величин, указанных в таблице 3 (перемычку между зажимами "I" и "2" отключить).

Таблица 3

Декады в Q     :  9x1:  9x10  : 9 х 100: 9 х 1000

Допускаемая сила то:  ₀,₅ .  _Од₆    . ₀,05 : 0,016

ка в А                    :     ’ :               :            :

• 5.7. МЕТОДИКА ПОВЕРКИ

Мосты допускается поверять как поэлементно, так и комплектно.

• 5.7.1. КОМПЛЕКТНАЯ ПОВЕРКА.

При комплектной поверке основная погрешность моста опреде-ляется путем измерения на нем точных сопротивлений (например, образцовых катушек).

Порядок измерения точных сопротивлений смотри в разделе 5 "Правила эксплуатации."

Основная погрешность моста вычисляется по формуле:

л в % ж         . ЮО,

Ry

где:

Яу- действительное сопротивление образцовой катушки в омах.

• 5.7.2.ПО0ЛЕЫЕНТНАЯ ПОВЕРКА

Поэлементная поверка заключается в поверке отдельных сопротивлений схемы моста.

Аппаратура применяемая для поэлементной поверки мостов, должна обеспечивать измерение сопротивлений с погрешностью не более одной пятой значения основной допустимой погрешности поверяемого моста.

Рекомендуется для поверки сопротивлений моста PS33 применять измерительные мосты класса 0,05.

При поэлементной поверке:

а) кнопки "ВЕЛ. ГАЛЬВАНОМЕТРА*, "ГРУБО" и "ТОЧНО" должны быть выключены;

б) перемычка батареи должна быть разомкнута.

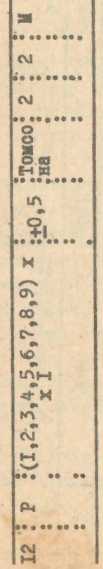

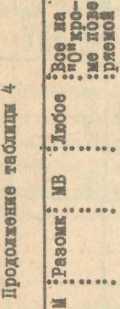

Допустимая погрешность сопротивлений и способ подключения измеряемых сопротивлений даны в таблице 4.

При поверке плеча сравнения (В) измеряется нулевое сопротивление.

Нулевое сопротивление не должно превышать 0,02 55 . вариация начального сопротивления сравнительного плеча не должна превышать 0.003А .

•• •• •• ••

- 19 -б.Х Р А Н Е Н И Е

Прибор следует хранить в закрытом помещении при температуре от +10 до + 85^0 и относительной влажности воздуха до 80% В воздухе не должно быть вредных примесей, вызывающих коррозию. _{х ч}

Не реже одного раза в шесть месяцев необходимо проверять сос. тояние прибора путем осмотра и контроля по лабораторному мосту или на потенциометрической установке или путем комплектной поверки.

• 7. КОМПЛЕКТНОСТЬ

В комплект поставки входит:

а) мост;

б) гальванические элементы.............. ’• ат.;

в) гибкие соединительные проаодника «тмим

сопротивлением О,ОСЛО .......................? ат.;

Приложение

Сведения о наличии драгметалла в изделии РЗЗЗ

Содержание серебра:

в виде чистого металла - 0,9117 g

в виде металлического покрытия - 7,3721 б в виде припоя - 0,1646 g

Содержание драгметалла:

в виде сплава Пл.Ср.20-0,001785 g
