Системы контроля, мониторинга и управления трафиком «Системы КМУТ» Методика поверки ЦТСВ.466961.001-001 МП

г. Москва

2020 г.

Изм

Лист

№ докум.

Подл.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

СОДЕРЖАНИЕ

длительности сеансов связи, скорости передаваемой информации

  • 5.2 Определение абсолютной погрешности измерений количества информации

при передаче данных

Инв.№ подл. I Подл, и дата I Взам. инв.№ I Инв.№дубл. I Подл, и дата

  • 5.3 Определение абсолютной погрешности измерений длительности сеансов связи 13

  • 5.4 Определение относительной погрешности измерений скорости передаваемой

информации

  • 5.5 Определение разности (расхождения) системной шкалы времени относительно

UTC (SU)

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

Настоящая методика поверки (далее — МП) устанавливает методы и средства первичной, периодической поверки Систем контроля, мониторинга и управления трафиком «Системы КМУТ» (далее - Системы КМУТ).

Поверку Систем КМУТ осуществляют один раз в два года метрологические службы, аккредитованные на данные виды работ.

1. Основные требования

1.1 При первичной и периодической поверках должны выполняться операции,

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операций при поверке

первичной

периодической

Подготовка к проведению измерений погрешности количества информации, длительности сеансов связи, скорости передаваемой информации

5.1

+

+

1. Определение погрешности измерений:

- количества информации;

5.2

+

+

- длительности сеансов связи;

5.3

+

+

- скорости передаваемой информации

5.4

+

+

2. Определение разности (расхождения) системной шкалы времени относительно национальной UTC (SU)

5.5

+

+

3. Проверка соответствия программного обеспечения (ПО)

7

+

+

4. Оформление результатов поверки

8

+

+

2. Средства поверки

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице

2.

  • 2.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

Таблица 2

Номера пунктов методики поверки

Наименование и тип средства поверки, основные метрологические характеристики средства поверки.

  • 5.2

  • 5.3

  • 5.4

Комплекс измерительный ВЕКТОР-ИКИ-2016 (per. № 65643-16): диапазон формирования/измерений количества информации - от 1 до 1012 байт: пределы допускаемой абсолютной погрешности формирования/измерений количества информации - 0 байт;

диапазон измерений длительности сеансов связи - от 1 до 86400 с;

пределы допускаемой абсолютной погрешности измерений длительности сеансов связи ±0,1 с;

максимальная измеряемая скорость приема/передачи информации — 10 Гбайт/с; пределы допускаемой относительной погрешности измерения скорости приема/передачи данных ± 10/Т, где Т - продолжительность сеанса связи

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

о

Изм

Лист

№ докум.

Подп.

Дата

5.5

Стандарт частоты и времени рубидиевый 41-1020 (per. № 60520-15):

Диапазон измерения разности шкал времени встроенным измерителем временных интервалов (ИВИ) - от 10 нс до 0.999 с;

Пределы допускаемой погрешности определения расхождения шкалы времени контролируемого прибора и шкалы времени UTC(SU) встроенным ИВИ в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS ± 1 мкс.

Вспомогательное оборудование:

Устройство синхронизации частоты и времени Метроном 300:

Амплитуда выходного сигнала 1PPS не менее 2,0 В

5 Проведение поверки

5.1 Подготовка к проведению измерений погрешности количества информации, длительности сеансов связи, скорости передаваемой информации

  • 5.1.1 В соответствии с РЭ Системы КМУТ назначить (настроить) каждому зонду периферийного узла Системы КМУТ (далее - зонд КМУТ) IP-адреса для взаимодействия с комплексом измерительным ВЕКТОР-ИКИ-2016 (далее - ВЕКТОР-ИКИ-2016) и сервером центрального узла Системы КМУТ (далее - сервер).

  • 5.1.2 Для корректной работы установить точное системное время часов на сервере центрального узла Системы КМУТ и на зондах КМУТ в соответствии с РЭ.

  • 5.1.3 Сервер файлов эталонных объемов (СФЭО) из состава ВЕКТОР-ИКИ-2016 подключить к сети гарантированного электропитания.

  • 5.1.4  Запустить программу ВЕКТОР-ИКИ-2016. Включить СФЭО. Соединить порт Ethernet СФЭО с портом Ethernet ВЕКТОР-ИКИ-2016 с помощью прилагаемого UTP-CAT5 кабеля.

  • 5.1.5  В соответствии с предоставленными данными произвести настройку параметров IP-протокола СФЭО:

нажать кнопку "Настройки-’;

выбрать пункт “Сервер эталонных файлов";

в появившемся окне (рисунок 1) заполнить настройки параметров IP-протокола СФЭО.

Внешний адрес сервера

© Настройки

Хранилище

Задействовать в-е-ний адрес для обращения < серверу Вел.    —J

Р-адрес либо доменное им? для связи с сервером

storage.trxline.ru

2  Требования к квалификации поверителей

  • 2.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы и изучившие эксплуатационную документацию Систем КМУТ и средств поверки.

3   Требования безопасности

  • 3.1  Корпуса средств поверки должны быть заземлены.

  • 3.2  Рабочее место должно иметь соответствующее освещение.

  • 3.3  При включенном питании запрещается монтаж и демонтаж участвующего в поверке средства измерения (далее - СИ), подключение и отключение соединительных кабелей.

4  Условия поверки

4.1 При проведении поверки должны соблюдаться следующие условия:

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Параметр                                                        Значение

Температура окружающего воздуха, °C                            от +10 до +35

Относительная влажность воздуха при 25 °C, %                         до 80

Атмосферное давление, кПа                                       от 84 до 106.7

(мм рт.ст.)                                                            (от 630 до 800)

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Точное время

Сервер эталонных файлов

Протокол испытаний

Дополнительно

Маска подсети

Параметры IP протокола сервера

Задай’е парамедэы Р «горь е сервер будет использовать для 3s кода в се~ь -елспользуемые поля оставь’е пус’ым/ ip-адрес

10.70.0.1

255.255.255.0

DNS-сеовер №1

10.70.0.251

DNS-серэер №2

10.70.0.252

Конфигурирование сервера

Подключите сервер эталонных файлов к Ethemet-адаптеру

Выполнить конфигурирование

Шлюз

10.70.0.254

Активно й эежим ^ТР на стороне сервера ;'RFC 959'; Выел.         |

Рисунок 1

установить внешний IP-адрес или доменное имя СФЭО для доступа к нему ВЕКТОР-ИКИ-2016 в случае, если параметры IP-протокола СФЭО отличаются от параметров доступа ВЕКТОР-ИКИ-2016 к СФЭО при проведении измерений;

- нажать кнопку “Выполнить настройку сервера".

5.1.6 Выполнить настройку и синхронизацию шкалы системного времени ВЕКТОР-ИКИ-2016 с национальной шкалой времени РФ UTC (SU). Дтя синхронизации

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком

«Системы КМУТ»

Методика поверки

Лист

системной шкалы времени часов по Государственной шкале времени РФ UTC(SU) использовать приёмник сигналов ГЛОНАСС/GPS. встроенный в ВЕКТОР-ИКИ-2016. Для чего:

выбрать пункт ‘Точное время” из списка “Настройки”;

в появившемся окне включить ‘‘Приёмник сигналов rJIQHACC/GPS”(pHcyHOK 2).

© Настройки

Источники точного времени

Эоиемник сигналов ГЛОНАСС/GPS Вел.     ННЙ

Хранилище

Точное время

Сервер эталонных файлов

Протокол испытаний

Дополнительно

\Т°-сеззео №1

Серверь точного времени (NTP; Выел.

Ретрансляция точного времени Задействовать встроеннь й NTP-сервер Выел.

Инв.№подл. I Подл, и дата I Взам. инв.№ I Инв.№дубл. I Поди, и дата

Сетевой адаггер для работы с протоколом NTP

Определять автоматически

Настройки соединения

Рисунок 2

  • 5.1.7 Отключить СФЭО от порта Ethernet ВЕКТОР-ИКИ-2016.

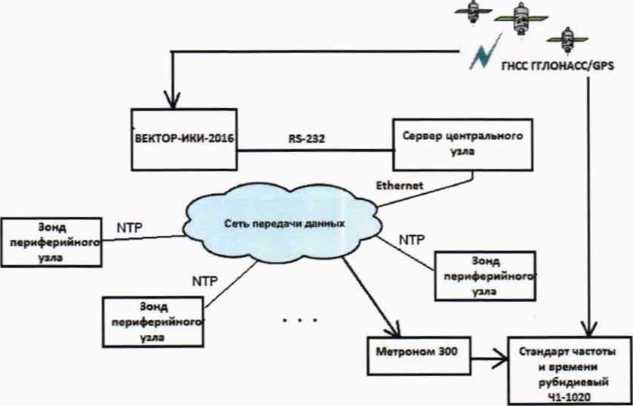

  • 5.1.8 Собрать схему поверки в соответствии с рисунком 3. При первичной поверке произвести прямое подключение сервера центрального узла, зондов КМУТ и СФЭО к ВЕКТОР-ИКИ-2016. Соединения элементов Системы КМУТ произвести, используя РЭ ЦТСВ.466961.001-001 РЭ.

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

Рисунок 3

Инв.№подл. I Подл, и дата I Взам. инв.№ I Инв.№дубл. I Подл, и дата

  • 5.1.9 Выполнить запуск ВЕКТОР-ИКИ-2016

  • 5.1.9.1 На ВЕКТОР-ИКИ-2016 убедиться, что произошёл запуск операционной системы, а в настройках операционной системы (ОС) правильно установлен часовой пояс места размещения ВЕКТОР-ИКИ-2016 (см. руководство по эксплуатации ОС), с помощью ярлыка “ВЕКТОР-ИКИ-2016” запустить программу ВЕКТОР-ИКИ-2016.

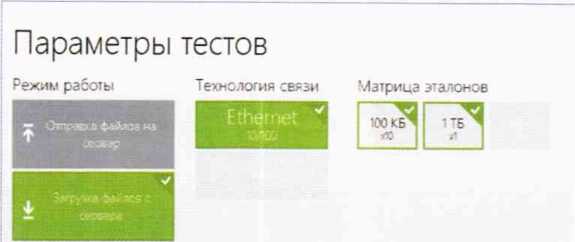

Появится рабочее окно программы (рисунок 4):

Параметры тестов

Режим рзботы         Технологий связи Матрица эталонов

Рисунок 4

Изм

Лист

№ до кум.

Подл.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

  • 5.1.9.2 Убедиться, что приемник ГЛОНАСС/GPS включен. При включенном приемнике, в нижнем левом углу рабочего окна (рисунок 4), будет отображаться вращающаяся пиктограмма индикатора "Поиск спутников”, а при наличии синхронизации системного времени "ВЕКТОР-ИКИ-2016-2016" с UTC(SU) постоянно отображается надпись "Время успешно синхронизировано”.

При правильном размещении антенны приемника ГЛОНАСС/GPS и его исправности синхронизация системного времени “ВЕКТОР-ИКИ-2016” должна произойти не позднее 30 минут после включения питания ВЕКТОР-ИКИ-2016.

Если в течение указанного выше времени синхронизация не установится, и в правом верхнем углу рабочего окна (рисунок 4) будет отображаться надпись: "Поиск устройства ГЛОНАСС/GPS”, необходимо выйти из программы ВЕКТОР-ИКИ-2016 и запустить её повторно. После третьей попытки - произвести перезагрузку ПК ВЕКТОР-ИКИ-2016 и выполнить действия, описанные выше.

Если перезагрузка ноутбука ВЕКТОР-ИКИ-2016 не приведет к требуемому результату, следует прекратить поверку и направить ВЕКТОР-ИКИ-2016 на диагностику в сервисную службу производителя.

  • 5.1.10 Выполнить настройку ВЕКТОР-ИКИ-2016

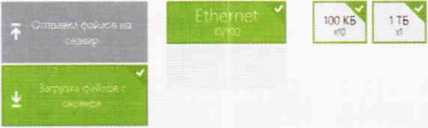

  • 5.1.10.1 Произвести настройку режима передачи файлов эталонных объемов. Дтя передачи файлов эталонных объемов на СФЭО в меню “Режим работы” выбрать режим "Загрузка файлов с сервера”, для получения файлов эталонных объемов с сервера (рисунок 5).                                     _____________________________________

<✓

Загруз <з файлов с

сервера

Инв.№подл. I Подп. и дата Взам. инв.№ I Инв.№дубл. Подп. и дата

Рисунок 5

  • 5.1.10.2 Произвести настройку расположения файлов эталонных объемов ВЕКТОР-ИКИ-2016:

нажать кнопку "Настройки”;

в появившемся окне нажать кнопку “Хранилище";

произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения принимаемых файлов эталонных объемов путём нажатия кнопки "Выбор расположения” в разделе “Расположение загружаемых эталонных файлов" (рисунок 6);

произвести выбор пути расположения на файловой системе ПК ВЕКТОР-ИКИ-2016 файлов эталонных объемов путём нажатия кнопки “Выбор расположения" в разделе “Расположение отправляемых эталонных файлов" (рисунок 6).

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

© Настройки

Хранилище

Точное время

Сервер эталонных файлов

Протокол испытаний

Дополнительно

Расположение загружаемых эталонных файлов

RX-WEIGHTS

Свободно 1 Г£ из 171 ГБ

Выбор расположения Удалить загруженные файлы

Сохранять загр> • аемь е файль б <аза<—см oacnc.no • е-./

Выел

■'заверять наличие свободного места перед началом тестов Вкл.

Всегда . да/ять затру-енные файль ~еоед началом тестов Выел

Расположение отправляемых эталонных файлов

ТХ -WEIGHTS

Имеются файлы эталонных объемов * Б. 512 КБ, 1 МБ. 5 МБ, ТО МБ.

20 МБ 50 МБ ТОО МБ 20С МБ 500 МБ 1 ГБ 2 "Б {кето 12

Выбор расположения

Рисунок 6

5.1.10.3 Произвести настройку расположения файла протокола измерений ВЕКТОР-

ИКИ-2016:

нажать кнопку “Протокол испытаний”;

произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения протокола измерений путём нажатия кнопки “Выбор расположения”;

файл протокола измерений будет сохранён по указанному пути в формате “xlsx” (рисунок 7). _____________________

© Настройки

Расположение протоколов испытаний

Инв.№подл. | Подп. и дата I Взам. инв.№ I Инв.№дубл. I Поди, и дата

reports

Хранилище

Точное воем я

Сервер эталонных файлов

Протокол испытаний

Дополнительно

Выбор расположения

Дополнительные опции

Рисунок 7

5.1.10.4 Перейти в главное окно программы путём нажатия пиктограммы

В главном окне программы в столбце «Технология связи» (рисунок 8) войти в меню настройки “Свойства профиля” для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок 9).

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

Рисунок 8

© Свойства профиля

Технология связи

Ethernet 10/100

Сетевой адаптер

СаоАствл адаптера

<FTrt

ДрПОАн^ельниС 0А4МИ

Инв.№ подл.       Подо, и дата Взам. инв.№ I Инв.№дубл. I Подл, и дата

Удмгть профиль       Установит» матрицу эталонов Очистить матрицу эталонов

Рисунок 9

В меню "Технология связи*’ выбрать нужный тип физического интерфейса Ethernet для подключения к Системе КМУТ при проведении изменений (рисунок 10).

© Свойства профиля

Технология связи

Рисунок 10

В выпадающем меню “Сетевой адаптер" выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе ПК ВЕКТОР-ИКИ-2016 в качестве абонентского терминала и используемое при выбранном типе физического подключения (рисунок 11).

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

ТехнОЛОГИР СБЙЗИ

Ethernet ХЮОО

►Ж» 4Д» »vp

Определять аатоылгмивом

<-!Ч»

Рисунок 1 1

  • 5.1.10.5 Нажать кнопку “Свойства адаптера" и далее произвести настройку IP-протокола:

ф Свойства сетее->х- «адаптера

Инв.№подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Ф прогорел#

zizt^c X’

ВоМ £■s

1^-адэе:_______ Мка подбег* Шло_______

Сиегяреи еггоъвггрсио

few     мн^

D'scrfxs

С6-«г,х*ч> ем**. CitrJOM

Выбор рьклоэожемл

Ддеепы^еамаяе с**4^г

Рисунок 12

  • 5.1.11  Для проведения первичной поверки нужно перевести переключатели “Использовать сервер DHCP" и “Задействовать сценарий автонастройки" в положение “Откл.", далее - заполнить поля “IP-адрес”, “Маска подсети’’ и "Шлюз” в соответствии со схемой.

  • 5.1.12  В соответствии с РЭ ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов. В Системе КМУТ в соответствии с РЭ выбрать перечень исполняемых функций, контролируемых параметров, режимов измерений, просмотра и регистрации результатов измерений, формирования соответствующих отчетов.

5.2 Определение абсолютной погрешности измерений количества информации при передаче данных

  • 5.2.1 Абонентский терминал (АТ) из состава комплекса измерительного ВЕКТОР-ИКИ-2016 требуется подключить к одному сетевому порту зонда КМУТ или сервера центрального узла Системы КМУТ. сервер файлов эталонных объемов комплекса измерительного ВЕКТОР-ИКИ-2016 к другому порту зонда КМУТ или сервера центрального узла.

    Изм

    Лист

    № докум.

    Подп.

    Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ» Методика поверки

Лист

  • 5.2.2 Обеспечить передачу по организованной сети связи файлов эталонных объемов от СФЭО на сервер центрального узла или выбранный зонд периферийного узла в соответствии с матрицей объемов. Матрица объемов для проведения первичной поверки приведена в таблице 3, для периодической поверки - в таблице 4.

Таблица 3 Матрица объемов для первичной поверки

Название файла эталонных объемов

Объем файла. Байт

Количество

512 кБ

524288

2

1 МБ

1048576

2

5 МБ

5242880

2

10 МБ

10485760

2

20 МБ

20971520

2

50 МБ

52428800

2

100 МБ

104857600

2

200 МБ

209715200

2

500 МБ

524288000

2

1 ГБ

1073741824

2

2 ГБ

2147483648

2

5 ГБ

5368709120

2

10 ГБ

10737418240

2

20 ГБ

21474836480

2

100 ГБ

107374182400

1

Инв.№ подл. I Подл, и дата I Взам. инв.№ I Инв.№дубл. I Поди, и дата

Таблица 4. Матрица объемов для периодической поверки

Название файла эталонных объемов

Объем файла,

Байт

Число передач

200 МБ

209 715 200

10

1 ГБ

1 073 741 824

1

  • 5.2.3 Выбор файлов соответствующих объёмов и количество передач каждого из них при проведении измерений осуществляется в окне «Матрица эталонов» в соответствии с РЭ на ВЕКТОР-ИКИ. В главном окне программы нажать пиктограмму “Запуск” для начала проведения измерений. По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК в заданном месте размещения. Вид протокола измерений в формате “xlsx” показан на рисунке 13.

    Изм

    Лист

    № докум.

    Подп.

    Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

ID то мда

Данные по соединению FTP-DATA

Время начала передачи эталонного

файла

Время окончания передачи эталонного

файла

Продолжительность передачи «талонного файла

Пиковая скорость передачи пакетов Ethernet

Объем переданной информации

IP-адрес клиента

ТСР-порт

клиента

IP-адрес сервера

ТСР-порт

сервера

Байт

a.b.c.d

a.b.c.d

ччммсс.ОО

чч:мм:сс,00

сссс,00

Мбят/с

12345670

102400

10.0.0.1

30002 10.0.0.254

20

10 42*00,10

10.42 09,10

9,00

2,26

12345670

102400

10.00.1

30004 10.0.0.254

20

10 42:10,10

10:42 19,10

9,00

2.26

12345670

102400

10.0.0.1

30006 10.0.0.254

20

10 42.20,10

10 42 29,10

9,00

2,26

12345670

102400

10.0.0.1

30008 10.0.0.254

20

10 42:30,10

10:42 39,10

9,00

2,26

12345670

102400

10.0.0.1

30010 100.0.254

20

10 42 40,10

10.42 49,10

9,00

2.26

12345670

102400

10.0.0.1

30012 10.0.0.254

20

10 42:50,10

10 42 59,10

9,00

2,26

12345670

102400

10.0.0.1

30014 10.0.0.254

20

10 43 00,10

10 43 09,10

9,00

2,26

12345670

102400

10.0 0.1

30016 10 0.0.254

20

104310,10

10 43 19,10

9.00

2.26

12345670

102400

10.0.0.1

30018 10.0.0.254

20

10 43.20,10

10 43 29,10

9.00

2,26

12345670

102400

10.0.0.1

30020 10.0.0.254

20

10 43:30,10

10 43 39,10

9,00

2,26

12345670

102400

10.0 0.1

30022 100.0.254

20

10 43*40,10

10 43 49,10

9.00

2,26

12345670

1,09951Е*12

10.0.0.1

30024 10.0.0.254

20

10 43:50,10

12 00 00,10

216970,00

2,26

Рисунок 13

Инв.№подл.       Подп. и дата Взам. инв.№ I Инв.№дубл. I Подп. и дата

  • 5.2.4  Получить от сервера центрального узла или выбранного зонда периферийного узла протоколы измерений. Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных Системой КМУТ для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений количества (объёмов) информации Системы КМУТ.

  • 5.2.5 Результаты испытаний считать положительными, если в диапазоне измерений от 0.01 до 10? Мбайт значения абсолютной погрешности измерений количества информации составят:

менее 5 байт при передаче эталонного файла объемом менее или равно 10 Мбайт;

менее 1- 10-4 К байт при передаче эталонного файла объемом более 10 Мбайт, где К -объем эталонного файла.

  • 5.2.6 Повторить п. 5.2.2- 5.2.5 для всех применяемых в Системе КМУТ зондов периферийного узла.

  • 5.2.7 Результаты испытаний считать положительными, если для всех зондов периферийного узла Системы КМУТ выполняются условия п. 5.2.6.

5.3 Определение абсолютной погрешности измерений длительности сеансов связи

  • 5.3.1 При выполнении операций по п. 5.2 производить измерения длительности сеансов связи, зарегистрированных ВЕКТОР-ИКИ-2016 и выбранными элементами Системы КМУТ.

  • 5.3.2  Вычислить разности длительностей сеансов связи, зарегистрированные ВЕКТОР-ИКИ-2016 при формировании и передаче данных и измеренные Системой КМУТ для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений длительностей сеансов связи Системы КМУТ.

  • 5.3.3 Результаты испытаний считать положительными, если полученные значения абсолютной погрешности в сеансах связи между показаниями ВЕКТОРА-ИКИ-2016 и выбранными элементами Системы КМУТ в диапазоне измерений от 1 до 84000 с находятся в пределах ±0,2 с.

    Изм

    Лист

    № докум.

    Подп.

    Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Лист

Методика поверки

5.4 Определение относительной погрешности измерений скорости передаваемой информации

  • 5.4.1  При выполнении операций по п. 5.2 производить измерения скорости передаваемой информации, зарегистрированных ВЕКТОР-ИКИ-2016 и сервером центрального узла или выбранными зондами периферийного узла Системы КМУТ.

  • 5.4.2 Результаты испытаний считать положительными, если полученные значения относительной погрешности скорости передаваемой информации в сеансах связи между показаниями ВЕКТОР-ИКИ-2016 и сервера центрального узла или выбранных зондов периферийного узла Системы КМУТ в диапазоне измерений от 0,1 до 10 000 Мбит/с находятся в пределах ± 2 %.

5.5 Определение разности (расхождения) системной шкалы времени относительно UTC (SU)

  • 5.5.1 Произвести подготовку и подключение Системы КМУТ в соответствии с Руководством по эксплуатации ЦТСВ.466961.001-001 РЭ.

    Инв.№подл.       Подл, и дата Взам. инв.№ I Инв.№дубл. I Подп. и дата

    5.5.2 Собрать схему испытаний в соответствии с рисунком 2.

    Рисунок 2. Схема испытаний для определения разности (расхождения) системной шкалы времени относительно UTC (SU)

  • 5.5.3 Подключение и работа с оборудованием стандарт частоты и времени рубидиевый 41-1020 и устройство синхронизации частоты и времени Метроном 300 осуществляется в соответствии с их Руководствами по эксплуатации.

  • 5.5.4 Вход 1PPS стандарта частоты и времени рубидиевого 41-1020 соединить с выходом 1PPS устройства синхронизации частоты и времени Метроном 300.

Метроном 300 по протоколу NTP присоединяется к Системе КМУТ.

  • 5.5.5 Настроить синхронизацию Стандарта частоты и времени рубидиевого 41-1020 с национальной шкалой времени UTC (SU) с помощью приемника сигналов I НС С ГЛОНАСС/GPS, входящего в его состав.

  • 5.5.6 Использовать стандарт частоты и времени рубидиевый 41-1020 в режиме измерения разности шкал времени встроенным измерителем временных интервалов.

    Изм

    Лист

    № докум.

    Подп.

    Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Поди, и дата

  • 5.5.7 Полученный временной интервал является разностью системной шкалы времени Системы КМУТ, полученной по входу 1PPS, и национальной шкалы времени UTC (SU), с которой синхронизирован 41-1020.

Это значение временного интервала и является разностью (расхождением) системной шкалы времени Системы КМУТ относительно UTC (SU).

  • 5.5.8 Результат испытаний считать положительным, если полученное значение разности (расхождения) системной шкалы времени относительно UTC (SU) не превышает ±0,3 с.

6. Обработка результатов измерений

  • 6.1 Обработка результатов измерений по п. 1 Таблицы 1 производится с целью определения метрологических характеристик Системы КМУТ и осуществляется путем сравнения протоколов измерений, сформированных ВЕКТОР-ИКИ-2016 с протоколами измерений, полученными от центрального сервера Системы КМУТ.

  • 6.2 Протоколы измерений ВЕКТОР-ИКИ-2016 переписываются на ПК. Протоколы измерений зондов или сервера Системы КМУТ переписываются на USB-носитель администратором Системы КМУТ и далее переносятся на ПК.

  • 6.3  Далее, с помощью Excel-совместимого табличного редактора, на ПК производится сравнение (сличение) протоколов измерений, сформированных ВЕКТОР-ИКИ-2016 и протоколов измерений, полученных от центрального сервера Системы КМУТ.

  • 6.4 Метрологические характеристики считаются успешно подтвержденными в случае, если по каждой строке протокола измерений ВЕКТОР-ИКИ-2016 была найдена соответствующая (см. выше) строка из протокола измерений центрального сервера или зонда Системы КМУТ и разность значений соответствует установленным требованиям:

  • - Результаты поверки измерений количества (объёмов) информации считать положительными, если абсолютные погрешности измерений количества (объёмов) информации каждого из зондов КМУТ или сервера центрального узла для каждого объёма информации находятся:

в пределах ± 5 Байт, при передаче количества информации менее 10 Мбайт,

в пределах ± 1 • 10"4 К. при передаче количества информации более 10 Мбайт, где К -количество переданной информации (данных) в байтах.

  • - Результаты поверки измерений длительностей сеансов считать положительными, если абсолютные погрешности измерений длительностей сеансов для каждого зонда КМУТ или сервера центрального узла для каждого объёма информации находятся в пределах ± 0,2 с.

Результаты поверки измерений скорости передачи данных считать положительными, если относительные погрешности измерений скорости передаваемой информации сеансов для каждого зонда КМУТ или сервера центрального узла для каждого объёма информации находятся в пределах ± 2 %.

  • 6.5  Обработка результатов измерений по п. 2 Таблицы 1 производится с целью определения метрологических характеристик Системы КМУТ и осуществляется путем сравнения результата, считанного с экрана стандарта частоты и времени рубидиевого 41-1020 и сопоставления с установленными требованиями. Результаты поверки разности (расхождения) системной шкалы времени Системы КМУТ относительно национальной UTC (SU) считать положительными, если для каждого сеанса связи время расхождения находится в пределах ±О,Зс.

  • 6.6  Метрологические характеристики Системы КМУТ считаются успешно подтвержденными в случае, если все характеристики для всех поверяемых зондов КМУТ и сервера центрального узла Системы КМУТ соответствуют нормам, установленным в

. описании типа на Систему КМУТ.

Изм

Лист

№ докум.

Подп.

Дата

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

7 Проверка соответствия программного обеспечения

  • 7.1 Цель и содержание проверки.

При подтверждении соответствия программного обеспечения (далее - ПО) руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО.

  • 7.2 Проверка соответствия идентификационных данных ПО.

Проверку проводить с помощью интерфейса командной строки в соответствии с РЭ.

  • 7.3 Результаты проверки.

Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в эксплуатационной документации.

8 Оформление результатов поверки

  • 8.1  Если Система КМУТ по результатам поверки признана пригодной применению, то на нее выдается «Свидетельство о поверке» установленной формы.

  • 8.2  Если Система КМУТ по результатам поверки признана непригодной применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение непригодности» установленной формы и эксплуатация Системы КМУТ запрещается.

Инв.№подл. I Поди, и дата Взам. инв.№ I Инв.№дубл. Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

Главный метролог ООО «КИА»

В.В. Супрунюк

Системы контроля, мониторинга и управления трафиком «Системы КМУТ»

Методика поверки

Лист

16

Копировал:

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
