    • Федеральное государственное унитарное предприятие

    «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

    УТВЕРЖДАЮ

    И.о. директора

    января 2020 г.

    Д.И. Менделеева»

    А.Н. Пронин

    Государственная система обеспечения единства измерений

    Датчики газов PI-700 Методика поверки МП 242-2359-2020

    Заместитель руководителя научно-исследовательского отдела -государственных эталонов в области ф^^ко-химических измерений ФГУП "ВиЙИ^Ини. Д.И. Менделеева" /,!__А.В. Колобова

    Руководитель Лаборатории

    / / Т.Б. Соколов

    г. Сайкт-Петербург 2020 г.

    Настоящая методика поверки распространяется на датчики газов PI-700. выпускаемые фирмой «DETCON Inc.», США. и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

    Примечания:

    • 1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

    Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

    • 2) Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

    1 Операции поверки

    • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

    Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Обязательность проведения

    при первичной поверке 1

    при периодической поверке

    1 Внешний осмотр

    6.1

    да

    да

    2 Опробование

    6.2

    да

    да

    3 Подтверждение соответствия программного обеспечения

    6.3

    да

    да

    4 Определение метрологических характеристик

    6.4

    да

    да

    4.1 Определение основной погрешности датчиков

    6.4.1

    да

    да

    4.2 Определение вариации показаний датчиков

    6.4.2

    да

    нет

    4.3 Определение времени установления показаний

    6.4.3

    да

    да

    2 Средства поверки

    • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

    Таблица 2 - Средства поверки

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

    6

    Прибор комбинированный Testo 622, диапазон измерений температуры от -10 до +60 °C, относительной влажности от 10 до 95 %, атмосферного давления от 300 до 1200 гПа (per. № 44744-10)

    Секундомер СОСпр. ТУ 25-1894.003-90, погрешность ±0,2 с (per. № 11519-11)

    6.2, 6.3, 6.4

    Источник питания постоянного тока Б5-48, диапазон напряжения постоянного тока 0-50 В, сила тока 0-2 А *

    Мультиметр цифровой Fluke 15В+, верхняя граница диапазона измерений постоянного и переменного тока 400 мВ, 4 В, 40 В, 400 В, 1000 В, силы постоянного и переменного тока 400 мкА, 4000 мкА, 40 мА, 400 мА, 4 А, 10 А, электрического сопротивления 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм (per. № 59778-15)

    6.4

    Генератор газовых смесей ГГС, мод ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства из-мерений 62151-15)

    Стандартные образцы состава газовые смеси ьСШв-воздух (ГСО 10540-2014), ЫНз-воздух (ГСО 10546-2014), С3Н6О-воздух (ГСО 10534-2014), С4Н6-воздух (ГСО 10540-2014), СН3СООС4Н9 - воздух (ГСО 10534-2014), С6Н5С1 - воздух (ГСО 10549-2014), СбН12 - воздух (ГСО 10539-2014), С2Н5ОН - воздух (ГСО 10535-2014), С2Н4- воздух (ГСО 10541-2014), СН3СООС2Н5- воздух (ГСО 10535-2014), С2Н4О -азот (ГСО 10534-2014), С7Н|6 - воздух (ГСО 10540-2014), C6Hi4 - воздух (ГСО 10540-2014), i-C4Hl0-воздух (ГСО 10540-2014), NO-азот (ГСО 10547-2014), NO2-азот (ГСО 10547-2014), С5Н12 - воздух (ГСО 10541-2014), С3Н7ОН - воздух (ГСО 10534-2014), H2S - воздух (ГСО 10540-2014), (м-, о-, п-) СбН4(СНз)2 - воздух (ГСО 10541-2014), С6Н5СНз - воздух (ГСО 10541-2014), СзН6 - воздух (ГСО 10540-2014, 10541-2014), С5Н12О - воздух (ГСО 10535-2014), (СНз^Н - воздух (ГСО 10535-2014), C2H3CI - воздух (ГСО 10550-2014), С5Н8 - воздух (ГСО 10540-2014) в баллонах под давлением

    Источники микропотоков газов и паров ИМ-ГП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17): ИМ-ГП-14-М-Б, ИМ-ГП-14-М-А2 бензол, ИМ-ГП-16-М-А2. ИМ-ГП-17-М-Б бутанол, ИМ-ГП-20-М-Б бутилмеркаптан, ИМ-ГП-41-М-Б, ИМ-ГП-41-М-А2 сероуглерод, ИМ-ГП-58-М-А2 циклогексанон, ИМ-ГП-24-М-А2 декан, ИМ-ГП-171-М-Б этилмеркаптан, ИМ-ГП-177-М-А2 гидразин, ИМ-ГП-38-М-А2 метилмеркаптан, ИМ-ГП-87-М-А2, ИМ-ГП-88-М-Б нонан, ИМ-ГП-85-М-А2, ИМ-ГП-86-М-Б октан, ИМ-ГП-89-М-А2 фенол, ИМ-ГП-170-М-А2 стирол, ИМ-ГП-79-М-Б моноэтанола-мин, ИМ-ГП-104-М-А2 уксусная кислота, ИМ-ГП-138-М-А2, ИМ-ГП-139-М-Б ацетальдегид, ИМ-ГП-74-М-Б диметилсульфид, ИМ-ГП-97-М-А2 нафталин

    Рабочие эталоны 1-го разряда источники микропотоков газов и паров ИМ-ВРЗ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 50363-12): ИМ-ВРЗ-24-М-И акриловая кислота, ИМ-ВРЗ-27-М-И бутилакрилат

    Поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллоне под давлением

    Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 *

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

    6.4

    Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *

    в комплекте с вентилем точной регулировки трассовым ВТР-4, диапазон рабочего давления (0-6) кгс/см2, диаметр условного прохода 3 мм *

    Редуктор давления одноступенчатый «Go Regulator» из нержавеющей стали 316L

    Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2. диаметр условного прохода 3 мм *

    Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6* 1.5 мм или

    Трубка поливинилхлоридная (ПВХ) 6x1,5 мм по ТУ 64-2-286-79 *

    Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм. толщина стенки 1 мм *

    Адаптер газовой смеси (входит в комплект поставки датчика)

    2.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта.

    • 2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик датчиков с требуемой точностью

    3 Требования безопасности

    • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

    • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

    • 3.3 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование. работающее под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

    4 Условия поверки

    • 4.1 При проведении поверки следует соблюдать следующие условия:

    • -    температура окружающей среды, °C                                           20±5;

    • -     относительная влажность воздуха, %                                        от 30 до 80;

    • -     атмосферное давление, кПа                                              от 84 до 106,7.

    ’Допускается использование стандартных образцов состава газовых смесей (ГС) утвержденного типа, не указанных в настоящей методики поверки, при выполнении следующих условий:

    • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

    • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого датчика, должно быть не более 1/3.

    Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений в сети Интернет.

    5 Подготовка к поверке

    • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

    • -    выполнить мероприятия по обеспечению условий безопасности;

    • -     проверить наличие паспортов и сроки годности ГС в баллонах под давлением и источников микропотока;

    • -    баллоны с ГС выдержать при температуре поверки не менее 24 ч;

    • -     выдержать датчики при температуре поверки в течение не менее 4 ч;

    подготовить датчики к работе в соответствии с требованиями эксплуатационной документации;

    • -     подготовить к работе эталонные и вспомогательные средства поверки, указанные в разделе 2 настоящей Методики поверки, в соответствии с требованиями их эксплуатационной документации.

    6 Проведение поверки

    • 6.1 Внешний осмотр

    При внешнем осмотре устанавливают соответствие датчиков следующим требованиям:

    • -    соответствие комплектности (при первичной поверке) и маркировки требованиям эксплуатационной документации;

    • -    отсутствие механических повреждений датчиков и линий связи, влияющих на работоспособность;

    исправность органов управления.

    • 6.2 Опробование

      • 6.2.1 Проверка работоспособности

    Проверка работоспособности датчика производится автоматически при включении электрического питания согласно эксплуатационной документации.

    Результаты опробования считают положительными, если по окончании времени прогрева:

    • - на дисплее датчика выводятся текущие результаты измерений;

    • - отсутствует сигнализация об ошибках и неисправностях.

    • 6.3 Подтверждение соответствия программного обеспечения

    Для проверки соответствия ПО выполняют следующие операции:

    • - проводят визуализацию идентификационных данных ПО датчика. Встроенное ПО идентифицируется при включении питания посредством вывода на дисплей номера версии;

    • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа датчиков (приложение к Свидетельству об утверждении типа).

    Результат подтверждения соответствия ПО датчиков считают положительным, если идентификационные данные соответствуют указанным в описании типа (приложение к Свидетельству об утверждении типа).

    • 6.4 Определение метрологических характеристик

      • 6.4.1 Определение основной погрешности

        • 6.4.1.1 Определение основной погрешности датчиков при первичной поверке Определение основной погрешности датчиков при первичной поверке производят в следующей последовательности:

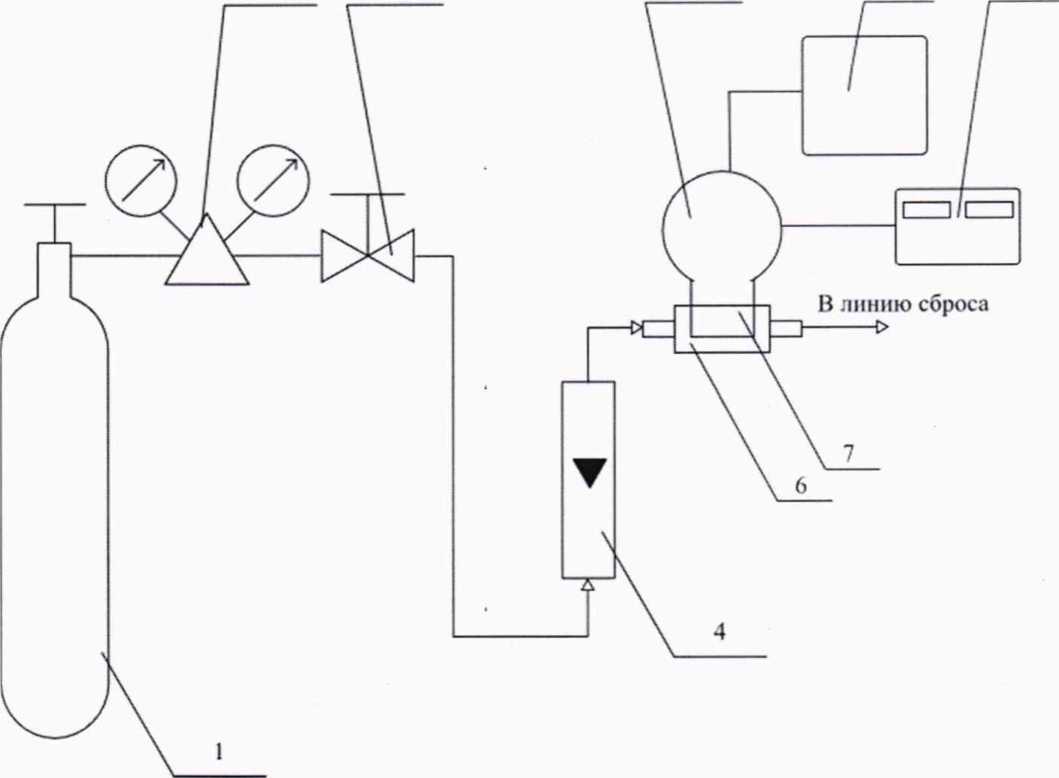

    • 1) Собирают газовую схему соединений, рекомендованная схема представлена на рисунке Б.1 (Приложение Б).

    • 2) На вход датчика через насадку подают ГС (Приложение А, в зависимости от определяемого компонента и диапазона измерений поверяемого датчика) в последовательности №№ 1 - 2 -3 - 2 - 1 - 3. Расход ГС устанавливают вентилем точной регулировки или с помощью генератора газовых смесей от 0,2 до 0.5 дм3/мин.

    Время подачи каждой ГС не менее 3*То.9д (предела допускаемого времени установления показаний по уровню 0.9) для соответствующего определяемого компонента, время подачи контролируют с помощью секундомера.

    • 3) Фиксируют установившиеся показания датчика при подаче каждой ГС (показания дисплея ITM, значение аналогового выходного сигнала). Допускается фиксировать значения выходного сигнала посредством цифрового интерфейса (HART, RS-485).

    • 4) Рассчитывают значение содержания определяемого компонента в Гой ГС по значению выходного токового сигнала по формуле

    (1) где Ij      - установившееся значение выходного токового сигнала датчика при подаче i-ой

    ГС, мА;

    Съ       - верхний предел диапазона показаний определяемого компонента, соответству

    ющий значению токового выхода 20 мА, объемная доля, млн'1.

    • 5) Значение основной приведенной погрешности датчика у,, %. рассчитывают по формуле

      У/ =

      • 100.

      (2)

    где Q -установившиеся показания датчика при подаче i-й ГС, объемная доля определяемого компонента, млн'1;

    Cf - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля определяемого компонента, млн'1.

    Св, Сн - верхняя и нижняя границы диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности, объемная доля определяемого компонента, млн'1.

    Значение основной относительной погрешности датчика 5f, %. рассчитывают по формуле

    (3)

    • 6) На вход датчика подают газовые смеси изобутилен-воздух, объемную долю поверочного компонента (изобутилена) для точек №№ 2 и 3 рассчитывают согласно формуле, приведенной в сноске 2) таблицы А.1.

    Значение основной приведенной и относительной погрешности рассчитывают по формулам (2) и (3), в которых

    Cf = К- Cf

    (4)

    где Cf - объемная доля газа-эквивалента в i-ой ГС. объемная доля изобутилена, млн'1;

    К - коэффициент пересчета на газ-эквивалент, значение коэффициента по данным фирмы «DETCON Inc.», США. приведено в таблице А.1 приложения А.

    Примечание - значение коэффициента пересчета на газ-эквивалент при проведении первичной поверки может быть откорректировано. Значение коэффициента пересчета вносят в свидетельство о поверке.

    Результаты определения основной погрешности считают положительными, если основная погрешность датчика не превышает пределов, указанных в таблице В.1 Приложения В для соответствующего определяемого компонента и диапазона измерений.

    • 6.4.1.2 Определение основной погрешности датчиков при периодической поверке

    Определение основной погрешности датчиков при периодической поверке проводят в следующем порядке:

    • 1) Собирают газовую схему соединений, рекомендованная схема представлена на рисунке Б. 1 (Приложение Б).

    • 2) Определение основной погрешности датчиков при периодической поверке проводят по газовым эквивалентам - смесям изобутилен-воздух. Объемную долю поверочного компонента (изобутилена) для точек №№ 2 и 3 рассчитывают согласно формуле, приведенной в сноске 2) таблицы А.1. На вход датчика через насадку подают ГС в последовательности №№ 1 - 2 - 3. Расход ГС устанавливают вентилем точной регулировки или с помощью генератора газовых смесей равным (0,27 ± 0,30) дм3/мин.

    Время подачи каждой ГС не менее 3*То,9д (предела допускаемого времени установления показаний по уровню 0.9) для соответствующего определяемого компонента, время подачи контролируют с помощью секундомера.

    Примечание - допускается проводить определение основной погрешности датчиков при периодической поверке при подаче ГС, содержащих определяемый компонент, в последовательности №№ 1 - 2 - 3, при этом выполняют операции, указанные в перечислении 1) - 5) п. 6.4.1.1.

    • 3) Фиксируют установившиеся показания датчика при подаче каждой ГС (показания дисплея ITM. значение аналогового выходного сигнала). Допускается фиксировать значения выходного сигнала посредством цифрового интерфейса (HART. RS-485).

    • 4) Рассчитывают значение содержания определяемого компонента в i-ой ГС по значению выходного токового сигнала по формуле (1).

    • 5) Значение основной приведенной и относительной погрешности рассчитывают по формулам (2) и (3). в которых С* определено по формуле (4).

    • 6.4.2 Определение вариации показаний датчиков

    Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1.1 при подаче ГС № 2.

    Значение вариации показаний датчика i?y, в долях от пределов допускаемой основной приведенной погрешности, рассчитывают по формуле

    а»Б /- м

    с2 с2

    (5)

    (Св-Сн)Уо’

    где 6*2,      _ результат измерений содержания определяемого компонента при подходе к точ

    ке 2 со стороны больших и меньших значений, объемная доля определяемого компонента. млн'1;

    у0      - пределы допускаемой основной приведенной погрешности датчика в точке 2, %.

    Значение вариации показаний датчиков в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле

    z-M

    С2 ~с2

    C^-So

    • 100.

    (6)

    где 50

    - пределы допускаемой основной относительной погрешности датчика. %.

    Результат определения вариации показаний датчиков считают положительным, если вариация показаний датчика не превышает 0,5 в долях от пределов допускаемой основной погрешности.

    • 6.4.3 Определение времени установления показаний

    Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС, содержащих поверочный компонент, и в следующем порядке:

    • 1) На вход датчика через насадку подают ГС № 3, в зависимости от определяемого компонента и диапазона измерений, фиксируют установившиеся показания датчика.

    • 2) Вычисляют значения, равные 0,5 и 0,9 установившихся показаний датчика.

    • 3) Подают на вход датчика ГС № 1, фиксируют установившиеся показания. Отклонение от нулевых показаний должно быть не более 0.5 в долях от предела допускаемой основной погрешности;

    • 4) Подают на вход датчика ГС № 3, включают секундомер и фиксируют время достижения значений, рассчитанных в п. 2).

    Результаты определения времени установления показаний считают положительными, если время установления показаний не превышает 30 с (Т0.5) и 60 с (Т0.9).

    7 Оформление результатов поверки

    • 7.1 При проведении поверки оформляют протокол результатов поверки.

    • 7.2 Датчики, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в эксплуатационной документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) установленной формы.

    При отрицательных результатах поверки выдают извещение о непригодности установленной формы, с указанием причин непригодности.

    Знак поверки наносится на свидетельство о поверке.

    Приложение А

    (обязательное) Характеристики ГС, используемых при поверке датчиков газов PI-700

    Таблица А. 1

    Определяемый компонент

    Диапазон измерений объемной до-ли определяемого компонента, млн’1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн’1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ о

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Изобутилен i-C4H8(42)

    от 0 до 50 в ключ.

    св. 50 до

    100

    св. 50 до

    300

    св. 50 до

    1000

    св. 50 до

    3000

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    1,0

    50 ±5

    90 ± 10

    ±4 % отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10540-2014    i-

    С4Н8-воздух (от 1 % об.д.)

    50 ±5

    270 ± 30

    ±4 % отн.

    50 ±5

    900 ± 100

    ±4 % отн.

    50 ±5

    2750   ±

    250

    ±4 % отн.

    Аммиак

    NH3(28)

    от 0 до 30 в ключ.

    св. 30 до

    200

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    9,7

    30 ±5

    180 ±20

    ±4 % отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10546-2014 NH3-воздух (от 0,02 % об.д.)

    Ацетон

    СзН6О(85)

    от 0 до 80 в ключ.

    св. 80 до

    300

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    1,1

    80 ±8

    270 ± 30

    ±4 % отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10534-2014 СзНбО-воздух (от 0,03    %

    об.д.)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн'1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ 0

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС№3

    Бензол СбНб

    (5)

    от 0 до 5 включ.

    св. 5 до

    20

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,5

    5± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-

    14-М-Б или ИМ-ГП-14-М-

    А2

    1,2-бутадиен С4Н6(44,4)

    от 0 до 50 включ.

    св. 50 до

    300

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    0,85

    50 ±5

    270 ± 30

    ±10 % отн.

    ±7 % отн.

    ГСО 10540-2014 с4н6-воздух

    Бутанол

    С3Н7СН2ОН

    (3)

    от 0 до 10 включ.

    св. 10 до

    20

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    4,7

    10± 1

    18 ± 2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-16-М-А2 или ИМ-ГП-17-М-Б

    Бутилацетат СН3СООС4 Н9(40)

    от 0 до 40 включ.

    св.40 до

    200

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    2,6

    40 ±4

    180 ±20

    ±4,0   %

    отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10534-2014 СНзСООС 4Н9 - воздух   (от

    0,02 % об.д.)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн'1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ о

    Коэффициент пересчета на газ-эквивалент 21

    ГС № 1

    ГС №2

    ГС№3

    Бутилмер-каптан C4H7SH (-)

    от 0 до 20

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,52

    10± 1

    18±2

    ±5 % отн.

    ггс (ГГС-Т, ГГС-К) с им-гп-20-М-Б

    Сероуглерод CS2 (0,3)

    от 0 до 20

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    1,2

    10± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с им-гп-

    41-М-Б, ИМ-ГП-41-М-А2

    Хлорбензол

    СбН5С1

    (15/7,5)

    от 0 до 20 в ключ.

    св.20 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,40

    20 ±2

    90 ± 10

    ±4,0   %

    отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10549-2014 С6Н5С1 -воздух (от 0,01 % об.д.)

    Циклогексан С6Н12(14,3)

    от 0 до 20 в ключ.

    св.20 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    1,4

    20 ±2

    90± 10

    ±4,5   %

    отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10539-2014

    С6Н12   -

    воздух (от 0,01 % об.д.)

    Определяемый компонент

    Диапазон измерений объемной до-ли определяемого компонента, млн'1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ о

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Циклогексанон СеНюО (2,5)

    от 0 до 10 в ключ.

    св. 10 до

    20

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    0,9

    10± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-58-М-А2

    Декан

    СюН22(-)

    от 0 до 20

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    Лл-

    10± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с им-гп-24-М-А2

    Этанол

    С2Н5ОН

    (520)

    от 0 до

    500

    в ключ.

    св.500 до

    1000

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    12

    500 ± 10 % отн.

    900 ± 10 % отн.

    ±5 % отн.

    ГСО 10535-2014

    С2Н5ОН -воздух

    Этилен

    С2Н4(86,2)

    от 0 до 80 включ.

    св.80 до

    500

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    10

    80 ± 15 % отн.

    450 ± 15 % отн.

    ±5 % отн.

    ГСО 10541-2014 С2Н4

    - воздух

    Этилацетат СН3СООС2 Н5(41)

    от 0 до 40 включ.

    св.40 до

    100

    ПНГ-

    воздух

    Марка Б по ТУ 6-21-5-82

    4,6

    40 ± 10 % отн.

    90 ± 10 %

    отн.

    ±8 % отн.

    ГСО 10535-2014 СНзСООС 2Н5 - воздух

    Определяемый компонент

    Диапазон измерений объемной до-ли определяемого компонента, млн’1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн’1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Этиленок-сид С2Н4О (0,5)

    от 0 до 20 в ключ.

    св.20 до

    100

    ПНГ-воздух

    Марка А по ТУ 6-

    21-5-82

    13

    20 ±2

    90 ± 10

    ±4 % отн.

    ггс (ГГС-Р, ГГС-К) ГСО 10534-2014 С2Н4О -азот (не менее

    0,01 %)

    Этилмер-каптан C2H5SH (0,39)

    от 0 до 20

    ПНГ-воздух

    Марка А по ТУ 6-21-5-82

    0,56

    10± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-171-М-Б

    Гептан

    С7Н1б(-)

    от 0 до 20 в ключ.

    св. 20 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    2,8

    20 ±2

    90 ± 10

    ±4 % отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10540-2014 С7Н16   -

    воздух (от 0,01 % об.д.)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн'1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Гексан

    С6Н14(81)

    от 0 до 80 в ключ.

    св.80 до 1000

    ПНГ-воздух

    Марка Б по ТУ 6-

    21-5-82

    4,3

    80 ±8

    900±100

    ±4 % отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10540-2014 СбН14   -

    воздух (от 0,1 % об.д.)

    Гидразин

    N2H4(0,08)

    от 0 до 10

    ПНГ-воздух

    Марка А по ТУ 6-

    21-5-82

    2,6

    5± 1

    9± 1

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-177-М-А2

    Изобутан i-C4Hio(-)

    от 0 до 20 включ.

    св.20 до

    200

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    100 (поверка по эквива-лент-ным ГС изобу-тилен-воздух не проводится)

    20 ±2

    180 ±20

    ±4,5   %

    отн.

    ГГС (ГГС-Р, ГГС-К) с ГСО 10540-2014    i-

    С4Ню -воздух (от 0,1 % об.д.)

    Метилмер-каптан CH3SH (0,41)

    от 0 до 20

    ПНГ-воздух

    Марка А по ТУ 6-21-5-82

    0,54

    10± 1

    18 ± 2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с им-гп-38-М-А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн*1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн*1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Оксид азота

    NO (4)

    от 0 до 5

    в ключ.

    св.5 до 20

    ПНГ-воздух

    Марка А по ТУ 6-

    21-5-82

    5,2

    5± 1

    18±2

    ГГС (ГГС-Р, ГГС-К) с ГСО 10547-2014 NO-азот (не менее 0,01 %)

    Диоксид азота NO2(1)

    от 0 до 5 в ключ.

    св.5 до 20

    ПНГ-воздух

    Марка А по ТУ 6-21-5-82

    16 (поверка по эквива-лент-ным ГС изобу-тилен-воздух не проводится)

    5± 1

    18±2

    .3)

    ГГС

    (ГГС-Р, ГГС-К) с ГСО 10547-2014 NO2 - азот (не менее 0,01 %)

    Нонан

    С9Н20 (-)

    от 0 до 20

    ПНГ-воздух

    Марка А по ТУ 6-

    21-5-82

    1,4

    10± 1

    18 ± 2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с им-гп-

    • 87- М-А2, им-гп-

    • 88- М-Б

    Октан

    С8Н18(-)

    от 0 до 20

    ПНГ-воздух

    Марка А по ТУ 6-21-5-82

    1,8

    10± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-

    • 85- М-А2, ИМ-ГП-

    • 86- М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн'1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Пентан

    C5Hi2(100)

    от 0 до

    100

    св. 100 до

    3000

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    8,4

    100 ± 20 % отн.

    2700 ± 7 % отн.

    ±6 % отн.

    ±4 % отн.

    ГСО 10541-2014

    С5Н12   -

    воздух

    Фенол

    С6Н5ОН

    (0,08)

    от 0 до 10

    ПНГ-воздух

    Марка А по ТУ 6-21-5-82

    1,0

    5± 1

    9± 1

    ±5 % отн.

    ггс (ГГС-Т, ГГС-К) с им-гп-89-М-А2

    Пропанол

    С3Н7ОН (5)

    от 0 до 5 в ключ.

    св.5 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    5

    5 ± 20 %

    отн.

    90 ± 20 %

    отн.

    ±8 % отн.

    ГСО 10534-2014

    С3Н7ОН -воздух

    Сероводород H2S (7)

    от 0 до 10 в ключ.

    св.10 до

    100

    ПНГ-воздух

    Марка А по ТУ 6-

    21-5-82

    3,3

    10 ± 20 % отн.

    90 ± 20 %

    отн.

    ±7 % отн.

    ГСО 10540-2014 H2S

    - воздух

    Стирол

    С6Н5С2Н3

    (2,3)

    от 0 до 20 включ.

    св.20 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,40

    20 ±2

    90± 10

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с им-гп-170-М-А2

    Определяемый компонент

    Диапазон измерений объемной до-ли определяемого компонента, млн"1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн"1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ ч

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Ксилол (м-, О-,        П-)

    СбН4(СНз)2 (Ю)

    от 0 до 10 в ключ.

    св. 10 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    м- 0,4 о- 0,6 п- 0,5

    10 ± 20 % отн.

    80 ± 20 % отн.

    ±6 % отн.

    ГСО 10541-2014

    С6Н4(СНз)

    2 - ВОЗДУХ

    Толуол

    С6Н5СНз

    (13)

    от 0 до 10 в ключ.

    св. 10 до

    100

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,5

    10 ± 20 %

    отн.

    80 ± 20 % отн.

    ±6 % отн.

    ГСО 10541-2014

    СбН5СНз -воздух

    Пропилен

    СзН6 (57,1)

    от 0 до 50 в ключ.

    св.50 до

    500

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    1,4

    50 ± 30 %

    отн.

    ±4 % отн.

    ГСО 10540-2014 СзН6

    - воздух

    450 ± 15 % отн.

    ±5 % отн.

    ГСО 10541-2014 СзН6

    - воздух

    Моноэтанолам ин NH2(CH2)2O

    Н

    (0,3)

    от 0 до 10

    ПНГ-

    воздух

    Марка Б по ТУ 6-21-5-82

    5± 1

    9± 1

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-79-М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн*1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн*1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ ’>

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС№3

    Акриловая кислота С3Н4О2 (1,7)

    от 0 до 10

    от 0 до 40 от 0 до

    100

    пнг-

    воздух

    Марка Б по ТУ 6-21-5-82

    12

    5± 1

    9± 1

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ВРЗ-24-М-И

    20 ±2

    36 ±4

    50 ±5

    90 ± 10

    Бутилакри-лат С7Н12О2 (1,9)

    от 0 до 10 в ключ.

    св. 10 до

    40

    пнг-

    воздух

    Марка Б по ТУ 6-21-5-82

    1,6

    10± 1

    36 ±4

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ВРЗ-27-М-И

    Уксусная кислота С2Н4О2 (2)

    от 0 до 10 в ключ.

    св. 10 до

    50

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    22 (поверка по эквивалентным ГС изобу-тилен-воздух не проводится)

    10± 1

    45 ±5

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с им-гп-104-М-А2

    2-метил-2-метокси-пропан (МТБЭ) С5Н12О (27)

    от 0 до 10 в ключ.

    св. 10 до 3000

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,9

    10 ± 20 % отн.

    2700 ± 7 % отн.

    ±8 % отн.

    ±3 % отн.

    ГСО 10535-2014

    С5Н12О -воздух

    Определяемый компонент

    Диапазон измерений объемной до-ли определяемого компонента, млн’1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн’1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ

    Коэффициент пересчета на газ-эквивалент 21

    ГС № 1

    ГС №2

    ГС№3

    Ацетальдегид С2Н4О (2,7)

    от 0 до 10 включ.

    св. 10 до

    40

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    5,5

    10± 1

    35 ±5

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-

    • 138- М-А2, ИМ-ГП-

    • 139- М-Б

    Диметиламин (CH3)2NH (0,53)

    от 0 до 10 включ.

    св. 10 до

    40 включ.

    от 0 до

    3000

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    1,5

    10 ± 20 % отн.

    35 ± 20 %

    отн.

    ±8 % отн.

    ГСО

    10535-2014 (CH3)2NH

    - воздух

    ПНГ-воздух

    1500 ± 7 % отн.

    2700 ± 7 % отн.

    ±3 % отн.

    Винилхлорид

    C2H3CI (0,4)

    от 0 до 10 включ.

    св. 10 до

    40 включ.

    от 0 до

    3000

    азот

    О.ч., сорт

    1, ГОСТ 9392-74

    2,0 (в азоте)

    10 ± 20 % отн.

    35 ± 20 %

    отн.

    ±8 % отн.

    ГСО 10550-2014

    С2Н3С1 -воздух

    азот

    1500 ± 7 % отн.

    2700 ± 7 % отн.

    ±3 % отн.

    Изопрен с5н8 (14)

    от 0 до 10 включ.

    св. 10 до

    40 включ.

    от 0 до

    3000

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,63

    10 ± 20 % отн.

    35 ± 20 %

    отн.

    ±10 % отн.

    ГСО 10540-2014 С5Н8

    - воздух

    ПНГ-воздух

    1500 ± 7 % отн.

    2700 ± 7 % отн.

    ±5 % отн.

    Диметилсульф ид C2H6S(19,4)

    от 0 до 20

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,44

    10±2

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-74-М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, млн’1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ !)

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС № 3

    Нафталин

    СюН8

    (3,8)

    от 0 до 5 включ.

    св. 5 до

    20

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    0,42

    5± 1

    18±2

    ±5 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ГП-97-М-А2

    Этиленгликоль СгНбО? (2,0)

    от 0 до 2 св. 2 до

    10

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    2,0 ± 0,5

    9± 1

    ±7 % отн.

    ГГС (ГГС-Т, ГГС-К) с ИМ-ВРЗ-18-М-А2

    16 (поверка по эквивалентным ГС изобу-тилен-воздух не проводится)

    11 ПНГ-воздух - поверочный нулевой газ воздух марки А, Б по ТУ 6-21-5-82 в баллоне под давлением.

    ГГС - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15).

    ИМ-ГП - источники микропотоков газов и паров ИМ-ГП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17).

    ИМ-ВРЗ - рабочие эталоны 1-го разряда источники микропотоков газов и паров ИМ-ВРЗ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 50363-12).

    Газ-разбавитель для ГГС - ПНГ-воздух - поверочный нулевой газ воздух марки А, Б по ТУ 6-21-5-82 в баллоне под давлением.

    Изготовители и поставщики ГСО - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых средах и газоконденсатных средах ГЭТ 154-2016.

    2) Значение объемной доли (С") поверочного компонента (изобутилена) для точек поверки №№ 2 и 3 рассчитывается по формуле

    С

    п _   опр

    к

    Определяемый компонент

    Диапазон измерений объемной до-ли определяемого компонента, млн'1

    Номинальное значение содержания определяемого компонента в ГС и пределы допускаемого отклонения, млн'1

    Погрешность аттестации

    ГОСТ, ТУ, регистрационный номер     в

    ФИФ 1}

    Коэффициент пересчета на газ-эквивалент 2)

    ГС № 1

    ГС №2

    ГС№3

    где Сопр - номинальное значение объемной доли определяемого компонента, приведенное в таблице А. 1 для ГС №№ 2 и 3 соответственно, млн'1,

    К    - коэффициент пересчета на газ-эквивалент (изобутилен).

    3) Пределы допускаемой относительной погрешности рассчитываются по формуле, приведенной в Описании типа на генераторы газовых смесей ГГС.

    Приложение Б

    (рекомендуемое)

    Схема подачи ГС на датчики при проведении поверки

    1 - источник ГС (баллон или ГГС и т.д.); 2 - редуктор баллонный (используется при подаче ГС от баллонов под давлением); 3 - вентиль точной регулировки (используется при подаче ГС от баллонов под давлением); 4 - ротаметр (индикатор расхода); 5 - датчик; 6 - насадка для подачи ГС; 7 -ITM; 8 - источник питания; 9 - вторичный прибор (вольтметр универсальный, подключенный к аналоговому выходу датчика. ПК. подключенный к цифровому выходу датчика. HART коммуникатор).

    Рисунок Б.1 - Схема подачи ГС на датчики при проведении поверки

    Приложение В

    (обязательное)

    Основные метрологические характеристики

    Таблица В.1 - Основные метрологические характеристики

    Определяемый компонент 11

    Диапазон измерений объемной     доли

    определяемого компонента. млн'1

    Пределы допускаемой основной погрешности. %

    Назначение 2)

    приведенной

    относительной

    Изобутилен i-C4H8(42)

    от 0 до 50 включ. св.50 до 100

    св.50 до 300

    св. 50 до 1000

    св. 50 до 3000

    ±15

    ±15

    ±15

    ±15

    ±15

    контроль ПДК

    Аммиак

    от 0 до 30 включ.

    ±15

    -

    контроль ПДК

    NH3 (28)

    св. 30 до 200

    •

    ±15

    при аварийных ситуациях

    Ацетон

    СзН6О(85)

    от 0 до 80 включ.

    св.80 до 300

    ±20

    ±20

    контроль ПДК

    Бензол СбНб(5)

    от 0 до 5 включ.

    св.5 до 20

    ±20

    ±20

    контроль ПДК

    1.2-бутадиен

    С4Нб(44,4)

    от 0 до 50 включ.

    св.50 до 300

    ±20

    ±20

    контроль ПДК

    Бутанол

    от 0 до 10 включ.

    ±20

    -

    при аварийных

    С3Н7СН2ОН (3)

    св. 10 до 20

    -

    ±20

    ситуациях

    Бутилацетат

    СНзСООС4Н9(40)

    от 0 до 40 включ.

    св.40 до 200

    ±20

    ±20

    контроль ПДК

    Бутилмеркаптан

    C4H7SH (-)

    от 0 до 20

    ±20

    -

    ПДК отсутствует

    Сероуглерод

    CS2(0,3)

    от 0 до 20

    ±20

    -

    при аварийных ситуациях

    Хлорбензол

    С6Н5С1 (15/7,5)

    от 0 до 20 включ.

    св.20 до 100

    ±20

    ±20

    контроль ПДК

    Циклогексан

    от 0 до 20 включ.

    ±20

    -

    при аварийных

    С6Н12(14,3)

    св.20 до 100

    -

    ±20

    ситуациях

    Циклогексанон

    от 0 до 10 включ.

    ±20

    -

    при аварийных

    СбНюО (2.5)

    св. 10 до 20

    -

    ±20

    ситуациях

    Декан

    С1оН22(-)

    от 0 до 20

    ±20

    -

    ПДК отсутствует

    Этанол

    С2Н5ОН (520)

    от 0 до 500 включ. св.500 до 1000

    ±15

    ±15

    контроль ПДК

    Этилен

    С2Н4(86,2)

    от 0 до 80 включ. св.80 до 500

    ±15

    ±15

    контроль ПДК

    Этилацетат

    СН3СООС2Н5 (41)

    от 0 до 40 включ.

    св.40 до 100

    ±20

    ±20

    контроль ПДК

    Этиленоксид

    от 0 до 20 включ.

    ±20

    -

    при аварийных

    С2Н4О (0,5)

    св.20 до 100

    -

    ±20

    ситуациях

    Этилмеркаптан

    C2H5SH (0,39)

    от 0 до 20

    ±20

    -

    при аварийных ситуациях

    Гептан

    С7Н1б(-)

    от 0 до 20 включ. св. 20 до 100

    ±20

    ±20

    ПДК отсутствует

    Определяемый компонент п

    Диапазон измерений объемной     доли

    определяемого компонента, млн'1

    Пределы допускаемой основной погрешности, %

    Назначение 2)

    приведенной

    относительной

    Гексан

    СбН14(81)

    от 0 до 80 включ. св.80 до 1000

    ±15

    ±15

    Контроль ПДК

    Г идразин

    N2H4(0.08)

    от 0 до 10

    ±20

    -

    При аварийных ситуациях

    Изобутан

    i-C4Hio(-)

    от 0 до 20 включ. св.20 до 200

    ±20

    ±20

    ПДК отсутствует

    Метилмеркаптан

    CH3SH (0.41)

    от 0 до 20

    ±20

    -

    при аварийных ситуациях

    Оксид азота

    NO (4)

    от 0 до 5 включ.

    св.5 до 20

    ±20

    ±20

    Контроль ПДК

    Диоксид     азота

    от 0 до 5 включ.

    ±20

    -

    при аварийных

    NO2(1)

    св.5 до 20

    *

    ±20

    ситуациях

    Нонан

    С9Н20 (-)

    от 0 до 20

    ±20

    -

    ПДК отсутствует

    Октан

    С8Н18(-)

    от 0 до 20

    ±20

    -

    ПДК отсутствует

    Пентан

    C5Hi2(100)

    от 0 до 100 св. 100 до 3000

    ±15

    ±15

    контроль ПДК

    Фенол

    СбН5ОН (0.08)

    от 0 до 10

    ±20

    *

    при аварийных ситуациях

    Пропанол

    от 0 до 5 включ.

    ±20

    *

    при аварийных

    С3Н7ОН (5)

    св.5 до 100

    -

    ±20

    ситуациях

    Сероводород

    H2S (7)

    от 0 до 10 включ. св. 10 до 100

    ±20

    ±20

    контроль ПДК

    Стирол

    от 0 до 20 включ.

    ±20

    -

    при аварийных

    СбН5С2Нз (2,3)

    св.20 до 100

    -

    ±20

    ситуациях

    Ксилол (м-. О-, П-)

    СбН4(СНз)2(10)

    от 0 до 10 включ.

    св. 10 до 100

    ±20

    ±20

    контроль ПДК

    Толуол

    С6Н5СНз(13)

    от 0 до 10 включ.

    св. 10 до 100

    ±20

    ±20

    контроль ПДК

    Пропилен

    СзН6 (57,1)

    от 0 до 50 включ. св.50 до 500

    ±15

    ±15

    контроль ПДК

    Моноэтаноламин

    NH2(CH2)2OH

    (0,3)

    от 0 до 10

    ±20

    -

    при аварийных ситуациях

    Акриловая кислота

    от 0 до 10

    ±20

    -

    при аварийных

    C3H4O2

    (1,7)

    от 0 до 40 от 0 до 100

    ±20

    ±20

    •

    ситуациях

    Бутилакрилат

    от 0 до 10 включ.

    ±20

    -

    при аварийных

    С7Н12О2(1,9)

    св. 10 до 40

    -

    ±20

    ситуациях

    Уксусная кислота

    от 0 до 10 включ.

    ±20

    -

    при аварийных

    С2Н4О2 (2)

    св. 10 до 50

    7

    ±20

    ситуациях

    2-метил-2-метоксипропан (МТБЭ) С5Н12О (27)

    от 0 до 10 включ. св. 10 до 3000

    ±20

    ±20

    контроль ПДК

    Ацетальдегид

    от 0 до 10 включ.

    ±20

    -

    при аварийных

    С2Н4О (2,7)

    св. 10 до 40

    -

    ±20

    ситуациях

    Определяемый компонент 1'

    Диапазон измерений объемной     доли

    определяемого компонента, млн'1

    Пределы допускаемой основной погрешности, %

    Назначение 21

    приведенной

    относительной

    Диметиламин (CH3)2NH (0,53)

    от 0 до 10 включ. св. 10 до 40 включ.

    от 0 до 3000

    ±20

    ±15

    ±20

    при аварийных ситуациях

    Винилхлорид

    C2H3CI (0,4)

    от 0 до 10 включ. св. 10 до 40 включ.

    от 0 до 3000

    ±20

    ±15

    ±20

    при аварийных ситуациях

    Изопрен     С5Н8

    (14)

    от 0 до 10 включ. св. 10 до 40 включ.

    от 0 до 3000

    ±20

    ±15

    ±20

    контроль ПДК

    при аварийных ситуациях

    Диметилсульфид

    C2H6S(19,4)

    от 0 до 20

    ±20

    -

    контроль ПДК

    Нафталин   CioHs

    (3,8)

    от 0 до 5 включ. св. 5 до 20

    ±20

    ±20

    контроль ПДК

    Этиленгликоль

    С2Н6О2

    (2,0)

    от 0 до 2 св. 2 до 10

    ±20

    ±20

    контроль ПДК

    0 В скобках для каждого определяемого компонента указано значение ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88. ГН 2.2.5.1313-03, выраженное в единицах объемной доли, млн'1 (пересчет выполнен для условий 20 °C, 101,3 кПа).

    2) В столбце «Назначение» приняты следующие обозначения:

    • - «контроль ПДК» - в соответствии с приказом Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 г., в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент;

    • - «При аварийных ситуациях» - не может быть применено для контроля ПДК, только аварийные выбросы.

    25

    1

    После ремонта, связанного с заменой газового модуля ФИД. датчики подлежат поверке в объеме операций первичной поверки._______________________________________________________

    • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
