СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор УТ I v АТОМТЕХ»

Z'

'/ В..А.Кожемякин

Директор Бел!

2013

•i

■' НА.Жагора

Система обеспечения единства измерений Республики

СИГНАЛИЗАТОР АВАРИЙНЫЙ ДОЗИМЕТРИЧЕСКИЙ

ДРГ-АТ2331

Методика поверки

ТИАЯ.412118.027 МП

МРБМП.ЛЗТ?-2013

РАЗРАБОТЧИК

Начальник отдела радиационной

метрологии УП

АТОМТЕХ»

В.Д.Гузов

2013

Начальник лаборатории систем

радиационного контроля УП «АТОМТЕХ»

/ . . 3' _       П.Н. Васильев

[ректор УП «АТОМТЕХ»

МЫ В.А. Кожемякин

"J/"

2018
Директор БелГИМ

Гуревич

2Ш 8

I

ИЗВЕЩЕНИЕ ТИАЯ .18-2018 об изменении “4” Методики поверки

МРБ МП. 2377-2013 (ТИАЯ.412118.027 МП)

РАЗРАБОТЧИК

Начальник лаборатории систем

радиационного контроля

УЦ.^АТОМТЕХ»

рр-___2018

П.Н. Васильев

Главный метролог - начальник отдела радиационной метрологии УП «АТОМТЕХ»

В.Д. Гузов

« 5^»    г?/   2018

ИЗВЕЩЕНИЕ

Обозначение

УП "ATOMTEX"

ТИАЯ. 18-2018

МРБ МП. 2377-2013

Дата выпуска

Срок изменения

Лист

Листов

2

2

Причина

По результатам ГКИ.

Акт ГКИ №45-03/0295-2018 от 30.05.2018

Код

5

Указания о заделе

На заделе не отражается

Указания о внедрении

--

Применяемость

ТИЛЯ.4121 18 027

Разослать

По данным БТД

Приложение

На 14 листах

Изм.

Содержание изменения

4

Листы 2-13 заменить. Вновь ввести листы 14, 15.

Составил

Король

Ji контр.

Манзнкова

Проверил

Николаев

Утвердил

Маевский

Т. контр.

Предел, зак.

—................................—......

р*1

Изменение внес

Содержание

Приложение А (рекомендуемое) Форма протокола поверки

1 Общие сведения
  • 1.1    Настоящая методика поверки устанавливает методы и средства первичной и периодической поверки сигнализатора аварийного дозиметрического ДРГ-АТ2331 (далее -прибор) и соответствует С ГБ 8065-2016 «Система обеспечения единства измерений Республики Беларусь. Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки».

  • 1.2   Первичной поверке подлежат приборы, выпускаемые из производства.

  • 1.3   Периодической поверке подлежат приборы, находящиеся в эксплуатации или на хранении, через межповерочные интервалы.

Межповерочный интервал -12 мес.

  • 1.4   Внеочередной поверке до окончания срока действия периодической поверки подлежат приборы, выходящие из ремонта, влияющего на метрологические характеристики. Внеочередная поверка приборов после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

  • 1.5   Поверка приборов должна осуществляется юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

2 Операции поверки
  • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение метрологических

7.3

Да

Да

характеристик;

3.1 Определение основной

7.3.1

Да

Нет

относительной погрешности

измерения мощности поглощенной дозы прибора с БДКГ-25;

3.2 Определение основной

7.3.2

Да

Да

относительной погрешности

измерения мощности поглощенной дозы прибора с БДКГ-25 при срабатывании СЦР в диапазоне от 0,5 до 1,5 значения порога СЦР при доверительной вероятности

0.95

4 Оформление результатов поверки

8

Да

3 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип эталонов и вспомогательных средств поверки

Метрологические и основные технические характеристики

73.1.

7.3.2

Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000 с набором источников 1 ,?Cs

Диапазон измерений мощности кермы в воздухе от 0,1 мкГр/ч до 1 Г'р/ч с погрешноезью, не превышающей ± 5 %

6

Термометр

Цена деления 1 °C. Диапазон измерений температуры от 10 °C до 40 сС

6

Барометр

Цена деления 1 кПа. Диапазон измерений атмосферного давления от 60 до 120 кПа. Основная погрешность не более ± 0,2 кПа

6

Дозиметр гамма-излучения

Диапазон измерений фона гамма-излучения от 0,1 до 10 мкГр/ч. Основная погрешность не более ±20 %

7.3.1,

73.2

Устройство считывания информации -адаптер интерфейсный

USB-COMi-Sl-M с ПЭВМ, управляемой программой «BDKG25TOOL»

Для управления работой и отображения информации, поступающей с блока детектирования

Примечания

  • 1  Все средства измерений должны иметь действующие клейма и (или) свидетельства о проведении поверки.

  • 2  Допускается применять друтие средства измерений с метрологическими характеристиками не хуже указанных.

  • 3  Переход от единиц кермы в воздухе (Гр) к единицам поглощенной дозы в воздухе (Гр) для гамма-излучения источника 137Cs осуществляется с помощью коэффициента преобразования, равного 1,0.

Требования к квалификации поверителей

4.1

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в установленном порядке,

5    Требования безопасности
  • 5.1    По степени защиты от поражения электрическим током прибор соответствует требованиям ГОСТ 1ЕС 61010-1-2014:

для оборудования класса I по ГОСТ 12.2.007.0-75 при подключении прибора через блок управления БУ-АТ980;

для оборудования класса III по ГОСТ 12.2.007.0-75 при питании от аккумуляторов.

  • 5.2   При проведении поверки должны быть соблюдены требования СанПиН от 28.12.2012 №213. ГН от 28.12.2012 №213 и СанПиН от 30.12.2013 №137.

  • 5.3   Процесс поверки должен быть отнесен к работе с вредными условиями труда.

6    Условия поверки и подготовка к ней
  • 6.1 При проведении поверки должны быть соблюдены следующие условияя:

температура окружающей среды относительная влажность воздуха атмосферное давление фон гамма-излучения

(20 ±5) °C;

60 (+20: -30 %);

101.3 (+5,4;-15,3) кПа не более 0,20 мкЗв/ч.

  • 6.2   В помещении, где проводится поверка, не должно быть посторонних источников ионизирующего излучения.

  • 6.3   Перед проведением поверки необходимо:

а)   ознакомиться с руководством по эксплуатации (РЭ);

б)   извлечь прибор из упаковки и расположить на рабочем месте:

в)   подготовить прибор к поверке в соответствии с разделом 2 РЭ.

  • 7 Проведение поверки

    • 7.1  Внешний осмотр

      • 7.1.1 При проведении внешнего осмотра прибора проверить:

  • - наличие в РЭ записи данных о поверке блоков детектирования (БД) в разделе «Особые отметки»:

  • - наличие четких маркировочных надписей на БД;

  • - отсутствие загрязнений, механических повреждений, влияющих на работу БД.

  • 7.2 Опробование

    • 7.2.1 Опробование включает подтверждение соответствия программного обеспечения (ПО) и проверку работоспособности БД в режиме самоконтроля.

    • 7.2.2 Методы идентификации ПО

      • 7.2.2.1 Для идентификации встроенного ПО необходимо проверить целостность пломб входящих в комплект поставки прибора блоков детектирования, а также проверить соответствие значений контрольных сумм метрологически значимых файлов, рассчитанных по методу CRC32 (полином 0x04cl ldb7) и указанных в таблице 3. Для этого необходимо подключить БД к устройству считывания и в поле «Идентификационные данпые>> гфограммы «BDKG25TOOL» после нажатия кнопки «Прочитать» сравнить значение контрольной суммы в окне поля «Идентификатор ПО» со значением, записанным в таблице 3.

Таблица 3

Наименование

ПО

Идентификацио иное наименование ПО

Номер версии (идентификаци онный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

BDKG25

BDKG25.hex

1.0.0.0

1 .X.V.Z*

89655915

CRC32

* х = [от 0 до 9]. у = [от 0 до 9]. z = [от О до 999]. Текущий номер версии ПО указывается в разделе «Свидетельство о приёмке» руководства по эксплуатации.

Цифровой идентификатор ПО дан для версии 1.0.0.0

  • 7.2.2.2 Для идентификации прикладного ПО необходимо проверить соответствие значений контрольных сумм метрологически значимых файлов, рассчитанных по методу MD5 и указанных в таблице 4, с полученными при проверке. Расчёт контрольной суммы проводится стандартными средствами, например, TotalCommander, DoubleCommander.

Таблица 4

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

BDKG251OOL

BDK.G25TOOL.exc

1.0.1.125,

l.x.y.z*

599Ь0о0с08687сее8с

b212299dc21339

MD5

SARK2

SARK2.exe

1.0.11.189,

l.x.y.z*

6ad728aff3143dla5b

2817е465е68с62

MD5

* х - [от 0 до 9], у = [от 1 до 9], z = [от 1 до 999]. Текущий номер версии ПО указывается в разделе «Свидетельство о приёмке» руководства по эксплуатации. Цифровой идентификатор ПО дан только для версии 1.0.1.125 «BDKG25TOOL» и версии 1.0.11.189 «SARK2»

  • 7.2.3 Для проверки работоспособности прибора с БДКГ-25 (БД) необходимо:

  • -  подключить БД к устройству считывания информации в соответствии с рисунком 1;

  • - включить ПЭВМ, загрузить программу «BDKG25TOOL», включить в сеть сетевой адаптер.

Для начала работы с БД произвести следующие настройки в окне программы:

а) в области «Соединение» необходимо выполнить следующие действия:

  • 1) выбрать порт ПЭВМ, к которому подключен интерфейсный адаптер USB-COM-S1-M;

  • 2) установить скорость подключения (по умолчанию 19200);

  • 3) установить четность «None» , стоп биты 2;

  • 4) нажать кнопку «Соединить»;

  • 5) нажать кнопку «Прочитать» для определения адреса БД;

б) в области «Расчетные величины» отображается:

  • 1) «Мощность Дозы» - мощность дозы;

  • 2) «Доза» - доза, накопленная в течение текущего измерения;

  • 3) «Аварийная доза» - аварийная доза, накопленная за время текущей аварии;

  • 4) «Стат погр» - статистическая погрешность результата измерения.

  • 7.3 Определение метроло! ических характеристик

    • 7.3.1 Определение основной относительной погрешности измерения мощности поглощенной дозы прибора с БДКГ-25 провести на поверочной дозиметрической установке в контрольных точках, приведенных в таблице 6.

Определить основную относительную погрешность в следующей последовательности:

а) подключить БД к устройству считывания информации в соответствии с рисунком 1;

б) поместить БД на поверочную дозиметрическую установку;

ТИРЯ.685621.318

AdanTiep ceme&oCj.

z )Z5

Пробойi

Фелсо

!

Ьсм.

•зеленрС

К пит.

ИМ. г ..pot .•?»

J

бСАоС

моримкеЬсо

зе* ле-oz

4

* елшею

с

Кабелэ RSi85 7МАЯ.685621 Л 26

Цбе*1

пр обой 4

I

белом

зеленел:

4

е

Р -■ -

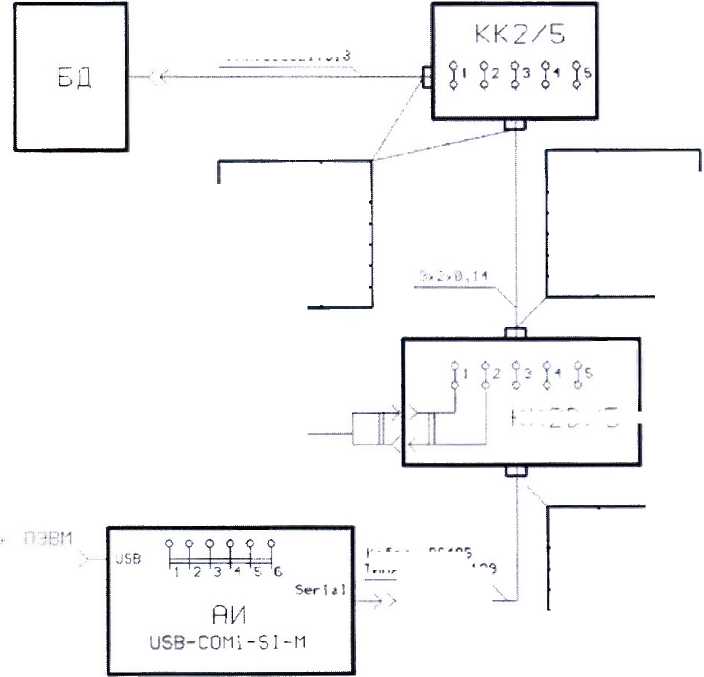

БД - блок детектирования БДКГ-25;

КК2/5, KK2D/5 - коробки клеммные;

АИ - адаптер интерфейсный USB-COM-S1-M

Рисунок 1 - Схема подключения БД к устройству считывания информации

в) установить расстояние от центра источника до центра детектора, соот ветствующее мощности поглощенной дозы Д, в i-й контрольной точке согласно таблице 6 (направление центральной оси пучка излучения 1 и расстояние от центра детектора до торцевой поверхности корпуса указаны в таблице 5).

Таблица 5

Тип БД

Направление излучения на рисунке 2

Расстояние от центра детектора до поверхности корпуса, мм

БДКГ-25

1

20.7

2

28,7

Примечание - Для того, чтобы весь объем детектора находился в однородном коллимированном пучке, расстояние от источника излучения до центра детектора должно быть не менее 0.5 м;

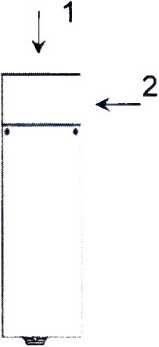

  • 1 - направление центральной оси пучка излучения при определении оснозной

относительной погрешности измерения мощности поглощенной дозы;

  • 2 - направление центральной оси пучка излучения при определении основной

относительной погрешности измерения мощности поглощенной дозы при срабатывании БД С1ДР.

Рисунок 2 - Направление центральной оси пучка излучения при поверке БДКГ-25

г) включить ПЭВМ, загрузить программу «BDKG25TOOL», включить адаптер сетевой в сеть. В окне программы «BDKG25TOOL» в области «Соединение» необходимо выполнить следующие действия:

  • 1) выбрать порт ПЭВМ, к которому подключен интерфейсный адаптер;

  • 2) установить скорость подключения (по умолчанию 19200);

  • 3) установить четность «None» , стоп биты «Two»;

  • 4) нажать кнопку «Соединить»;

  • 5) нажать кнопку «Прочитать» для определения адреса БДКГ-25.

В области «Время усреднения» необходимо установить время интегрирования^ равное 60000 с.

4 Зам. ТИАЯ.18-2018

Для БДКГ-25 после окончания поверки необходимо установить время интегрирования, равное 600 с.

Провести измерение . Значение мощности дозы фона и статистическая погрешность измерения индицируются в области «Расчетные величины», «Мощность дозы» и «Стат. погр».

Необходимое количество измерений фона в каждой точке и статистические погрешности измерений должны соответствовать таблице 6. При достижении статистической по1рсшности измерения, указанной в таблице 6, остановить измерение при помощи кнопки «Стоп» области «Управление».

Запуск нового измерения или измерения в следующей точке производится при помощи кнопки «Перезапуск» области «Управление». При достижении статистической погрешности измерения, указанной в таблице б, остановить измерение при помощи кнопки «Стоп»;

д) подвергнуть БДКГ-25 облучению и измерить мощность поглощенной дозы ^„pi.

Необходимое количество измерений в каждой точке и статистическая погрешность измерений должны соответствовать таблице 6.

Таблица 6

Номер контрольной точки, i

Мощность поглощенной дозы в контрольной точке Z>„,

Измерение фона в контрольной точке

Измерение мощности поглощенной дозы в контрольной точке

Пределы допускаемой основной относительной погрешности.

%

число измере

-НИЙ

статистическая погрешность, %, нс более

число измере -НИИ

статистическая погрешность, %, не более

■ ■

1

0,07 мкГр/ч

5

20

3

7

±30

2

0,7 мкГр/ч

5

6

3

2

±30

3

7 мкГр/ч

-

п

3

1

±30

4

70 мкГр/ч

-

3

1

±30

5

0,7 мГр'ч

-

3

1

±30

6

7 мГр/ч

-

3

1

±30

7

70мГр/ч

-

3

1

±30

8

0,7 Гр/ч

-

3

1

±30

Вычислить средние значения D„r и £)ф.;

е) для каждой i-й контрольной точки рассчитать значения доверительных границ основной относительной погрешности А,. %. с вероятностью 0,95 по формуле

\ = 1, Г     сч + О п pi ,                                   (1)

где #oj - основная погрешность дозиметрической установки в i-й контрольной точке, %. приведенная в свидетельстве о поверке;

#npi - относительная погрешность прибора с БДКГ-25 в i-й контрольной гонке, %, рассчитанная по формуле

/1            — Г)ф}) —D()j

C'npi =        ОТ        -

u0i

Результат проверки считают положительным, если значения не превышают пределов допускаемой основной относительной погрешности, приведенных в таблице 6.

  • 7.3.2 Определение основной относительной погрешности измерения мощности поглощенной дозы прибора с БДКГ-25 при срабатывании СЦР в диапазоне от 0,5 до 1,5 значения порога СЦР при доверительной вероятности 0,95

Определить основную относительную погрешность в следующей последовательности:

а) подключить БДКГ-25 к устройству считывания информации в соответствии с рисунком 1:

б) установить БДКГ-25 на поверочную дозиметрическую установку в соответствии с рисунком 2 для направления 2 центральной оси пушка излучения;

в) включить ПЭВМ, загрузить программу «BDKG25TOOL», включить сетевой адаптер в сеть. В окне программы «BDKG25TOOL» в области «Соединение» необходимо выполнить следующие действия:

  • 1) выбрать порт ПЭВМ, к которому подключен интерфейсный адаптер;

  • 2) установить скорость подключения (по умолчанию 19200);

  • 3) установить четность «None» , стоп биты 2;

  • 4) нажать кнопку «Соединить»;

  • 5) нажать кнопку «Прочитать» для определения адреса БДКГ-25;

г) установить расстояние от центра источника до центра детектора, соответствующее мощности поглощенной дозы Ьо. равной 0.5-DnopA, где DnOpA - аварийный пороговый уровень по мощности дозы, по умолчанию равный 1,08 мГр/ч (направление центральной оси пушка излучения 2 (рисунок 2) и расстояние от центра детектора до поверхности корпуса указаны в таблице 5);

д) подвергнуть БДКГ-25 облучению. Увеличивать мощность облучения со скоростью Q.Q2 - 1)пор^/с до момента срабатывания аварийной сигнализации. Момент срабатывания определяется по статусу «Превышение аварийного порога» в области «Статус». Определить значение мощности поглощенной дозы в точке срабатывания аварийной сигнализации •

е) повторить действия по пунктам 7.3.2 (г, д) четыре раза. Запуск нового измерения или измерения в следующем цикле производится при помощи кнопки «Перезапуск» области «Управление». Сброс аварийной сигнализации в области «Сигнализация» производится нажатием кнопки «Отключить»;

ж) снять облучение и вычислить средние значения мощности поглощенной дозы в точке срабатывания аварийной сигнализации ;

и) рассчитать значения доверительных 1раниц основной относительной погрешности Д, % , с вероятностью 0,95 по формуле

Л =1.1                                                (3)

где - основная погрешность дозиметрической установки в точке срабатывания аварийной сигнализации, %, приведенная в свидетельстве о поверке;

#АС - относительная погрешность прибора с БДКГ-25 в контрольной точке. %, рассчитанная по формуле

<9ЛС = РаС. ПпорА 100.                           (4)

^порА

Результаты проверки аварийной сигнализации и

считают положительными, если происходит срабатывание значения доверительных границ основной относительной

погрешности не превышают пределов допускаемой основной относительной погрешности.

8 Оформление результатов поверки
  • 8.1    Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

  • 8.2   Положительные результаты поверки оформляют:

а)   при выпуске прибора из производства:

  • -  записью о поверке в разделе РЭ «Свидетельство о приемке», заверенной подписью и оттиском поверительного клейма;

  • -  нанесением клейма-наклейки поверителя на корпуса БД, входящих в состав прибора:

б)  при эксплуатации и выпуске прибора после ремонта - нанесением клейма-наклейки и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТКП 8.003-2011.

  • 8.3    11ри отрицательных результатах поверки эксплуатация приборов запрещается и выдается заключение о непригодности по форме в соответствии с приложением Д ТКП 8.003-2011. При этом поверительное клеймо подлежит погашению и свидетельство о поверке аннулируется.

Приложение А

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ

Сигнализатора аварийного дозиметрического ДРГ-АТ2331 зав. №

принадлежащего

Поверка проводилась ______ ___ _______ ____

поверочный орган

Условия поверки:

температура

°C;

относительная влажность

%;

атмосферное давление

кПа;

фон гамма-излучения

мкЗв-'ч.

Средства поверки

I Внешний осмотр:

  • - документация _____......______....................................................................

  • - отсутствие механических повреждений_____

  • - наличие четких маркировочных надписей на БД______ ___

2 Опробование

  • - контроль работоспособности___________________  __________

  • - проверка соответствия ПО___

4 Зам. ТИАЯ. 18-2018

Таблица АД

Наименование ПО

Идентификационное

наименование 110

Номер версии (идентификационный номер)110

1 (ифровой идентификатор НО (контрольная сумма исполняемого кода)

Метод расчёта контрольной !

суммы

BDK.G25

BDKG25.hex

CRC32

BDKG25TOOL

BDKG25TOOL.exe

MD5

SARK2

SARK2.exe

MD5

  • 3 Определение метрологических характеристик

    • 3.1 Определение основной относительной погрешности измерения мощности поглощенной дозы прибора с БДКГ-25

Таблица А.2 Блок детектирования БДКГ-25 зав. №

X ас ST g ж о ж -С § & ж о iC £

Мощность поглощенной дозы в контрольной точке

нГр/ч

источ

ника

Расстояние до источника, R, см

Измеренное значение

^npi        ’

нГр/ч

Относительная погрешность измерения мощности поглощен ной дозы

Доверительные границы погрешности измерения

д,,%

Условие соответствия по

ТУ

а,,

%, не более

фона Оф,, иГр/ч

мощности поглощенной дозы

^npj ’

нГр/ч

1

7,0Е±01

±30

2

7.0Е+02

±30

3

7,0Е+03

±30

4

7,0Е+О4

±30

5

7.0Е±05

-

-

±30

6

7.0Е+06

-

-

±30

7

7,0Е+07

-

-

±30

8

7.0Е-Ю8

-

-

±30

  • 3.2 Определение основной относительной погрешности измерения мощности поглощенной довы прибора с БДКГ-25 при срабатывании СЦР в диапазоне от 0.5 до 1.5 значения порога СЦР при доверительной вероятности 0,95

Таблица А.З Блок детектирования БДКГ-25 зав. №______

Номер измерения

Мощность поглощенной дозы при срабатывании аварийной сигнализации

^АС

Среднее значение 5лс

Аварийный пороговый уровень по мощности дозы ^порА

Основная погрешность дозиметрической установки в контрольной точке 0()

Относительная погрешность в контрольной точке ^АС

Доверительные границы погрешности измерения

А.%

Условие соответствия по

ТУ д, %, не более

....

±30

2

3

4

J

5

  • 4 Выводы

Клеймо - наклейка_____________ ____________

Свидетельство о поверке_________________ ______

(заключение о непригодности)

Поверку’ провел                    (___________________)       «___»_______________20__г.

4 Нов. ТИЛЯ. 18-2018

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

документа

Входящий № сопроводительного докум . и дата

Псдп.

Дата

измененных

заме

ненных

новых .

аннулированных

У

Л-/3

V

Ч»

’Х §

4 Нов. ТИАЯ. 18-2018

ме2.ег?

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
