Методика поверки «Анализаторы вязкости Omnitek» (МП 127-251-2020)

Методика поверки

Тип документа

Анализаторы вязкости Omnitek

Наименование

МП 127-251-2020

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное агентство по техническому регулированию и метрологии

УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ ИМ.Д.И.МЕНДЕЛЕЕВА»

(УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

СОГЛАСОВАНО

И.о. директора УНИИМ - филиала

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Анализаторы вязкости Omnitek МЕТОДИКА ПОВЕРКИ МП 127-251-2020 Екатеринбург

2021

ПРЕДИСЛОВИЕ

  • 1 РАЗРАБОТАНА Уральским научно-исследовательским институтом метрологии -филиалом Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

  • 2 ИСПОЛНИТЕЛЬ ведущий инженер лаб. 251, к.т.н. Мигаль П.В.

  • 3 СОГЛАСОВАНА и.о. директора УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» в 2021 г.

СОДЕРЖАНИЕ

ТРЕБОВАНИЯМ

Государственная система обеспечения единства измерений. Анализаторы вязкости Omnitek. Методика поверки

МП 127-251-2020

Дата введения в действие:

1   Общие положения
  • 1.1   Настоящая методика поверки распространяется на анализаторы вязкости Omnitek (далее - анализаторы), выпускаемые фирмой «Omnitek B.V.», Нидерланды. Анализаторы подлежат первичной (до ввода в эксплуатацию и после ремонта) и периодической поверке. Поверка анализаторов должна производиться в соответствии с требованиями настоящей методики.

  • 1.2   При проведении поверки должна обеспечиваться прослеживаемость анализатора:

  • - к ГЭТ 17-2018 «Государственному первичному эталону единиц динамической и кинематической вязкости жидкости» в соответствии с приказом Госстандарта от 05.11.2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей» посредством применения стандартных образцов вязкости жидкости: ГСО 8586-2004 - ГСО 8605-2004 (РЭВ 2 - РЭВ 60000).

  • 1.3   Интервал между поверками - один год.

2   Нормативные ссылки

В настоящей методике поверки использованы ссылки на следующие документы:

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

  • - Приказ Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»;

  • - Приказ Минпромторга России от 28.08.2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений»;

  • - Приказ Министерства труда и Социальной защиты РФ от 15.12.2020 N 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок».

  • - Приказ Росстандарта от 05.11.2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей».

3 Перечень операций поверки
  • 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операций при поверке

первичная

периодическая

Внешний осмотр

8

да

да

Подготовка к поверке и опробование

9

да

да

Проверка программного обеспечения

10

да

да

Определение метрологических характеристик средства измерений

11

да

да

  • 3.2 В случае невыполнения требований хотя бы к одной из операций проводится настройка анализатора в соответствии с руководством по эксплуатации (далее - РЭ). В дальнейшем все операции повторяются вновь, в случае повторного невыполнения требований хотя бы к одной из операций поверка прекращается, анализатор бракуется.

4 Требования к условиям проведения поверки
  • 4.1   При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C                               от +15 до +29

  • - относительная влажность, %                                        не более 80

5 Требования к специалистам, осуществляющим поверку
  • 5.1 К проведению работ по поверке анализаторов допускаются лица, прошедшие обучение в качестве поверителя, изучившие РЭ на анализаторы и настоящую методику поверки.

6 Метрологические и технические требования к средствам поверки
  • 6.1 При проведении поверки применяют оборудование согласно таблице 2.

Таблица 2 - Средства поверки

Наименование

Метрологические и технические требования

Стандартные образцы вязкости жидкости: ГСО 8586-2004 ч- ГСО 8605-2004 (РЭВ 2 - РЭВ 60000)

интервал аттестованных значений кинематической вязкости при температурах: (20,00+0,01)   °C,

(40,00+0,01)  °C,   (50,00+0,01)  °C,   (80,00+0,01),

(100,00+0,01) °C от 1,7 до 60000 мм2/с; интервал границ относительной погрешности аттестованных значений (при Р=0,95) от ±0,2 до ±0,3 %

Т ермогигрометр

Диапазоны измерений температуры и относительной влажности не менее требуемых по п. 4

  • 6.2 Стандартные образцы, применяемые для поверки, должны иметь действующий паспорт, средства измерений должны быть поверены.

  • 6.3 Допускается применение других средств поверки, обеспечивающих требуемую точность передачи единицы вязкости жидкостей поверяемому анализатору.

7    Требования (условия) по обеспечению безопасности проведения поверки
  • 7.1  При проведении поверки должны быть соблюдены требования Приказа Министерства труда и Социальной защиты РФ от 15.12.2020 N 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок», требования ГОСТ 12.2.007.0.

8   Внешний осмотр средства измерений
  • 8.1   При внешнем осмотре устанавливают:

  • - соответствие внешнего вида сведениям, приведенным в описании типа;

  • - отсутствие видимых повреждений анализатора;

  • - соответствие комплектности, указанной в РЭ;

  • - четкость обозначений и маркировки.

9 Подготовка к поверке и опробование средства измерений
  • 9.1    Анализатор готовят к работе в соответствии с РЭ.

  • 9.2   Стандартные образцы, используемые при поверке, подготавливают согласно их паспортов; средства измерений, используемые при поверке, подготавливают согласно их эксплуатационной документации.

10 Проверка программного обеспечения средства измерений
  • 10.1 Проводят проверку идентификационных данных внешнего программного обеспечения (далее - ПО) анализаторов следующим образом: наименование ПО OmniTek Viscosity идентифицируется при запуске ПО на рабочем столе персонального компьютера. На правой стороне экрана «Status Overview» (Обзор состояния) видна версия ПО (рисунок 1).

Идентификационное наименование и номер версии внешнего ПО должны

соответствовать данным, приведенным в таблице 3.

Bath temperature

- mrr.&s

Result V -

START

IS.OSwP

18 0825

Пел Sample name

Viscosit

Status О.'ЭГ..е-.V

Menu

Status Overview

System settings

Measurement results

Methods

Reference materials

Viscosity Index

О

* Open link

System status

Online

Bitwise 120

Clean tuoe

Skip sample

STOP

START

“stop

Preheater temp.

Status

Simple 10

Method Relerence sample Measuring Section

time (sec)

Average corrected

Go to sample loading position

• mmZrS

c OmniTek Vi.8.0,8b

Last results

KI

Sample ID_____V

? H1400_____

VAROSA

N1400____________________

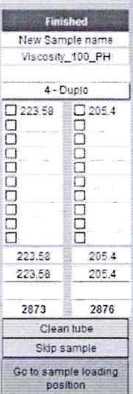

Рисунок 1 - Определение номера версии внешнего ПО для анализаторов

  • 10.2 Проводят проверку идентификационных данных встроенного ПО для анализаторов модели S-flow IV+ (которое загружается на сенсорном экране при включении анализатора) следующим образом: нажимают вкладку «About» и смотрят идентификационное наименование и номер версии ПО (рисунок 2).

About

OMNITEK

S-flow IV+

Counter 81

120.00

Coenecoop 715

27-41 PW Wsdd:n« veen

The Netherlands

Phone. -ЗН0П82-302990 fax: -31-101182-302999

E-mail: info^ommtek.nl

Web: www.ommtek.nl

Counter 82              120.00

Mode: Single Measurement

Configuration: Dual Solvent Cleaning

Senal Number: 1.31-34567890             Total Analysis Counter 359

Power Up Times

1816

Working Hours

119.1

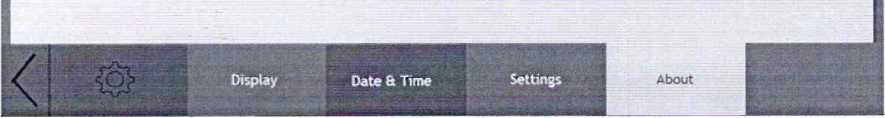

Рисунок 2 - Определение наименования и номера версии встроенного ПО для анализаторов модели S-flow IV+

Идентификационное наименование и номер версии встроенного ПО должны соответствовать данным, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для модели

внешнее ПО

встроенное ПО

U-Visc 110, U-Vise 120, U-Visc 210, U-Visc 220,

BitUVisc 110,

BitUVisc 120, S-flow IV+

U-Visc НО,

U-Visc 120,

U-Visc 210,

U-Visc 220, Bitwise 110, BitUVisc 120

S-flow IV+

Идентификационное наименование ПО

OmniTek Viscosity

недоступно

S-flow IV+

Номер версии ПО (идентификационный номер) ПО

не ниже 4.8.0.0

недоступно

не ниже 159

Цифровой идентификатор ПО

-

-

-

11 Определение метрологических характеристик средства измерений
  • 11.1 Проверка относительной неисключенной систематической погрешности измерений кинематической вязкости

  • 11.1.1  Проверку относительной неисключенной систематической погрешности измерений кинематической вязкости проводят с помощью стандартных образцов по таблице 2.

  • 11.1.2 Учитывают комплектность анализаторов стеклянными мультидиапазонными вискозиметрами типа Уббелоде и стеклянными вискозиметрами Гуйона (далее -вискозиметры). Каждый вискозиметр имеет заводской номер. К вискозиметру прилагается сертификат, где указан диапазон измерений кинематической вязкости. Диапазоны измерений

кинематической вязкости вискозиметров, которыми могут комплектоваться анализаторы по требованию заказчика приведены в таблице 4 настоящей методики поверки.

  • 11.1.3 Проверку относительной неисключенной систематической погрешности измерений кинематической вязкости проводят на каждом вискозиметре, которым укомплектован анализатор.

  • 11.1.4 Температуру измерения кинематической вязкости выбирают по требованию заказчика: 20 °C; 40 °C; 50 °C; 80 °C; 100 °C. Соответственно стандартные образцы должны иметь аттестованные значения кинематической вязкости при выбранной температуре.

  • 11.1.5 Выбирают из стандартных образцов по таблице 2 те стандартные образцы, которые будут соответствовать диапазону измерений кинематической вязкости вискозиметров из комплекта поставки. Допускается при периодической поверке проводить измерения одного стандартного образца с аттестованным значением кинематической вязкости наиболее приближенным к значениям кинематической вязкости измеряемых проб заказчика.

  • 11.1.6 Устанавливают требуемую температуру бани. Заданный температурный режим должен быть выдержан не менее 30 минут.

  • 11.1.7 В соответствии с РЭ анализаторов для моделей U-Visc 110, U-Visc 120, U-Visc 210, U-Visc 220, BitUVisc 110, BitUVisc 120 устанавливают емкость co стандартным образцом в автоподатчик; для модели S-flow IV+ набирают требуемый объем стандартного образца в дозатор жидкости или устанавливают емкость с образцом в автоподатчик (при его наличии). С помощью ПО устанавливают параметры измерения и запускают процесс измерения кинематической вязкости. Процесс измерения для z-ro стандартного образца на £-ом вискозиметре повторяют не менее трех раз.

  • 11.1.8 Повторяют процесс измерения не менее трех раз по п. 11.1.7 для других стандартных образцов на А?ом вискозиметре.

  • 11.1.9 Повторяют процесс измерения по п. 11.1.7, п. 11.1.8 на других вискозиметрах.

  • 11.2  Проверка относительного среднеквадратического отклонения случайной составляющей погрешности измерений кинематической вязкости

  • 11.2.1 Проверку относительного среднеквадратического отклонения случайной составляющей погрешности измерений кинематической вязкости проводят одновременно с проверкой относительной неисключенной систематической погрешности измерений кинематической вязкости по п. 11.1.

  • 11.3 Проверка диапазона измерений кинематической вязкости

  • 11.2.1 Проверку диапазона измерений кинематической вязкости проводят одновременно с проверкой относительной неисключенной систематической погрешности измерений кинематической вязкости по п.11.1, и относительного среднеквадратического отклонения случайной составляющей погрешности измерений кинематической вязкости по п.11.2.

12 Подтверждение соответствия     средства     измерений метрологическим требованиям
  • 12.1 Рассчитывают относительную неисключенную систематическую погрешность измерений кинематической вязкости HCIIvifc, %, для каждого результата измерений по формуле

НСПУ^ = (Iv^-Veod + IAVod) . 100>         (1)

vcoi

где Vjik - j-ый результат измерения кинематической вязкости z-ro стандартного образца на £-ом вискозиметре, мм2/с;

vcoi - аттестованное значение кинематической вязкости z-ro стандартного образца, мм2/с.

AvCoi “ абсолютная погрешность аттестованного значения кинематической вязкости z-ro стандартного образца, мм2/с.

  • 12.2 Рассчитывают относительное среднеквадратическое отклонение случайной составляющей погрешности измерений кинематической вязкости Svik, %, по формуле

    100 _ ^7=i(vjik vifc)

    (2)

Svik = --yj

vik N

где Vjik -у-ый результат измерения кинематической вязкости z-ro стандартного образца на £-ом вискозиметре, мм2/с;

v£k _ jik _ Среднее арИфметичесКое результатов измерений кинематической вязкости z-ro стандартного образца на А-ом вискозиметре, мм2/с;

у = 1,..., и , п - количество измерений.

  • 12.3   Полученные значения относительной неисключенной систематической погрешности измерений кинематической вязкости и относительного среднеквадратического отклонение случайной составляющей погрешности измерений кинематической вязкости должны удовлетворять требованиям таблицы 3.

  • 12.4  За диапазон измерений кинематической вязкости анализатора принимают диапазоны измерений вискозиметров (в соответствии с таблицей 4 настоящей методики поверки), которыми укомплектован анализатор, если полученные значения относительной неисключенной систематической погрешности измерений кинематической вязкости и относительного среднеквадратического отклонение случайной составляющей погрешности измерений кинематической вязкости, рассчитанные по формулам (1) и (2), удовлетворяют требованиям таблицы 3. В свидетельстве о поверке указывают диапазон измерений каждого

вискозиметра.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение для модели

U-Vise 110,

U-Vise 120,

U-Vise 210,

U-Visc 220

BitUVisc 110,

Bitwise 120

S-flow IV+

Диапазон измерений кинематической вязкости,

от 0,5 до

от 0,5 до

от 0,5 до

мм2!

25000

100000

3000

Пределы допускаемой относительной неисключенной систематической погрешности измерений кинематической вязкости, %, в поддиапазонах измерений:

- от 0,5 до 1000 мм2/с включ.

±0,35

±0,35

±0,5

- св. 1000 до 10000 мм2/с включ.

±0,42

±0,42

±0,5

- св. 10000 до 25000 мм2/с включ.

±0,54

±0,54

-

- св. 25000 до 100000 мм2/с включ.

-

±0,80

-

Предел относительного среднеквадратического отклонения случайной составляющей

0,1

0,1

0,1

погрешности измерений кинематической вязкости,%

’Указан максимальный диапазон измерений кинематической вязкости; диапазон измерений кинематической вязкости зависит от установленных вискозиметров, которыми комплектуются анализаторы при заказе в соответствии с таблицей 4

Таблица 4 - Диапазоны измерений кинематической вязкости стеклянных мультидиапазонных вискозиметров типа Уббелоде и стеклянных вискозиметров Гуйона

Диапазоны измерений кинематической вязкости, мм2

100-кратные мультидиапазонные вискозиметры типа Уббелоде

20-кратные мультидиапазонные вискозиметры типа Уббелоде

стеклянные вискозиметры Гуйона

от 0,15 до 15

от 0,75 до 15

от 0,3 до 2,0

от 0,5 до 50

от 1,25 до 25

от 0,6 до 4,0

от 1,0 до 100

от 2,5 до 50

от 0,9 до 6,0

от 1,5 до 150

от 5 до 100

от 1,5 до 10

от 2,5 до 250

от 7,5 до 150

от 2,1 до 14

от 5 до 500

от 12,5 до 250

от 3,0 до 20

от 10 до 1000

от 25 до 500

от 6,0 до 40

от 15 до 1500

от 50 до 1000

от 9,0 до 60

от 25 до 2500

от 75 до 1500

от 15 до 100

от 50 до 5000

от 125 до 2500

от 21 до 140

от 100 до 10000

от 250 до 5000

от 30 до 200

от 150 до 15000

от 500 до 10000

от 60 до 400

от 250 до 25000

от 750 до 15000

от 90 до 600

-

от 1250 до 25000

от 150 до 1000

-

от 2500 до 50000

от 300 до 2000

-

от 5000 до 100000

от 450 до 3000

-

от 6000 до 120000

-

13 Оформление результатов поверки
  • 13.1 Оформляют протокол проведения поверки в произвольной форме.

  • 13.2 При положительных результатах поверки анализатор признают пригодным к применению и оформляют результаты поверки в соответствии с действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

  • 13.3 При отрицательных результатах поверки анализатор признают непригодным к применению в сфере государственного регулирования обеспечения единства измерений и оформляют результаты поверки в соответствии с действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

  • 13.4 Сведения о результатах поверки передают в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Приказом Минпромторга России от 28.08.2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

Ведущий инженер лаб. 251 УНИИМ - филиала

ФГУП «ВНИИМ им.Д.И.Менделеева»
