• I. ОРГАНИЗАЦИЯ И ОФОРМЛЕНИЕ ПРОЦЕССА ПОВЕРКИ

• 1. Общие сведения. Методические указания устанавливают методы и средства первичной, периодической и внеочередной поверок.

Межповерочные интервалы периодической поверки устанавливаются: для средств измерений, подлежащих ведомственной поверке,-главными метрологами или' руководителями метрологических подразделений, на которых возложены обязанности главных метрологов; для средств измерений, подлежащих ведомственной поверке, но не обеспеченных поверкой в органах ведомственной метрологической службы, — руководителями предприятий, применяющих средства измерений, по согласованию с органами государственной метрологической службы.

Межповерочные интервалы для средств измерений устанавливаются в зависимости от условий их применения, интенсивности работы, а также ответственности измерений, проводимых с помощью данных средств измерений.

Средства поверки, перечисляемые в одноименном разделе методических указаний, допускается заменять другими, обеспечивающими определение метрологических параметров поверяемых средств измерений с требующейся точностью.

• 2. Условия поверки и подготовка к ней. При проведении поверки должны соблюдаться следующие условия.

Температура окружающего воздуха, °C...................... . . 2О±5

Относительная влажность воздуха, %.........■.................65 ±15

' Атмосферное давление, кПа...................100±4 (750±30 мм рт.ст.)

Питание от сети переменного тока:

напряжением, В. . . .......... 220±4,4

частотой, Гц............. 50

Перед проведением поверки следует:

проверить срок действия свидетельств о государственной поверке средств измерений, применяемых в качестве образцовых;

подготовить применяемые приборы к работе согласно инструкциям по их эксплуатации.

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

прибор должен быть полностью укомплектован (кроме ЗИП) ;

не должен иметь механических повреждений или неисправностей регулировочных и соединительных элементов и других внешних дефектов, влияющих на нормальную работу;

при наличии механических нуль-корректоров должна быть обеспечена установка стрелок индикаторов на крайнюю левую отметку шкалы при выключенном питании;

ручки настроек управления должны свободно (без заеданий) перемещаться в заданных пределах, а ручки переключателей - четко фиксироваться в положениях, соответствующих надписям на панелях;

внутри прибора не должно быть посторонних предметов или незакрепленных частей прибора (определяется на слух при наклонах прибора).

• 3. Оформление результатов поверки. В процессе поверки ведется протокол, в котором должны быть отражены: наименование, тип, заводской номер средства измерений и средств поверки; условия поверки; результаты внешнего осмотра и опробования; результаты определения метрологических параметров; заключение по результатам по-

Средства измерений, поверенные в соответствии с приводимыми методическими указаниями и удовлетворяющие предъявленным к ним требованиям, признаются годными к применению.

Результаты ведомственной поверки должны оформляться: клеймением поверенных средств измерений; выдачей свидетельства о ведомственной поверке или записи результатов поверки в эксплуатационном паспорте (или документе, его заменяющем), заверенной в порядке, установленном в органе ведомственной и метрологической службы. Средства измерений, не удовлетворяющие требованиям приводимых методических указаний, к применению не допускаются. На них выдается извещение с указанием причин непригодности, гасится клеймо предыдущей поверки, а в эксплуатационном паспорте (или документе, его заменяющем) делается соответствующая запись.

И. МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ПОВЕРКЕ СРЕДСТВ ИЗМЕРЕНИЙ ПРОВОДНОЙ СВЯЗИ

1. ПСОФОМЕТР ТИПА 12XN047

Настоящие методические указания утверждены заместителем начальника ГНТУ Ми

1В.......................................±(0,015-0,05)

ЗВ........................................±(0,05 -0,15)

Погрешность градуировки шкалы уровней, дБ, не более..........± (0,15 —1,5)

Погрешность значения входного сопротивления входа 600 Ом, %, не более ....  ±2

Сопротивление высокоомного входа, кОм, не менее................10; 20

Операции поверки. При проведении поверки должны выполняться следующие операции: внешний осмотр (1.1); опробование (1.2); определение: погрешности и значений входных сопротивлений (1.3), погрешности измерения напряжения на частотах * 800 и 1000 Гц на пределе измерения 1 В (1.4), погрешности входного делителя (1.5), дополнительной частотной погрешности (1.6), характеристик псофометрических фильтров (1.7), погрешности градуировки шкалы (1.8), затухания асимметрий симметричного входа (1.9).

Средства поверки. При проведении поверки должны применяться следующие средства поверки: частотомер электронно-счетный с диапазоном измеряемых частот 20 Гц - 20 кГц и погрешностью измерения не .более ±2,5 ■ Ю^-7 ± 1 ед.сч (43-49); в ольтметр переменного тока с диапазоном частот 20 Гц - 20 кГц, с диапазоном измеряемых напряжений 30 мВ — 10 В (В 3-4 9); генератор измерительный с диапазоном частот 20 Гц - 20 кГц и выходным сопротивлением 600 Ом. Выходное напряжение не менее 10 В (ГЗ-102); магазин затуханий с диапазоном устанавливаемых затуханий 0-90 дБ и погрешностью не более 0,67 % на частоте 1 кГц в диапазоне 20 Гц -20 кГц (12XU080) ; автотрансформатор (ЛАТР-1М); резисторы типа БЛП 301 Ом ± 1 % с соотношением /? 1/^2 ⁼ 1 - 0,001.

Проведение поверки

• 1.1. Внешний осмотр (см. разд. 1, § 1.2).

• 1.2. Опробование заключается в проверке:

возможности установки на ⁰⁰ стрелки указателя уровня с помощью нуль-корректора при выключенном питании;

легкости перемещения ручек настройки, четкости фиксации переключателей и совпадения их указателей с отметками на соответствующих шкалах.

• 1.3. Определение погрешности и значений входных сопротивлений производится методом косвенных измерений.

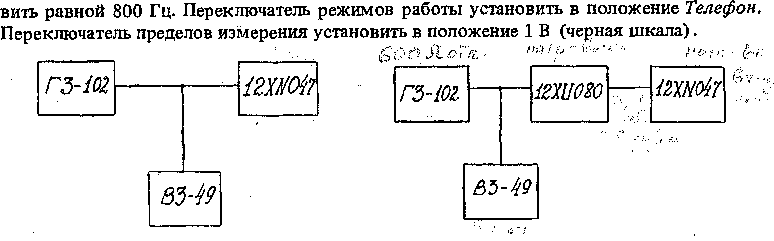

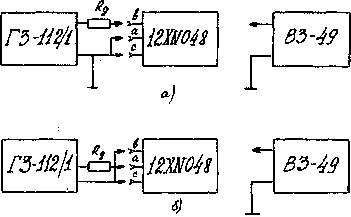

Измерения выполнить по схеме рис, 1.1 на симметричном и несимметричном входах при номинальном и высокоомном входных сопротивлениях на частотах 20, 30 Гц, 10, 20 кГц.

При измерениях на номинальном входном сопротивлении в качестве 7?_доб использовать резистор с сопротивлением 600 Ом; на высокоомном входном сопротивлении — резистор с сопротивлением 30 кОм. Установив на генераторе требуемое значение частоты при выходном напряжении сигнала 1-3 В, выполнить измерения напряжения до и после резистора 7?_доб.

Значение модуля входного сопротивления (2_ДХ), Ом, определить по формуле: \7 I =/?       ^U"

^IZBX ^кдоб у, _     ’

где ^доб ^- значение сопротивления резистора 7?_доб, Ом; * и t/" - значения напряжений, измеренных до и после резистора 7?_доб на данной частоте, В.

Значение относительной погрешности номинальных входных сопротивлений 5_Z, %_t определить по формуле

V- 2U"

₅ =-------₁₀₀.

U"

Относительная погрешность номинальных значений входного сопротивления не должна превышать на симметричном и несимметричном входах ±2 %.

Значение входного сопротивления высокоомных входов должно быть не менее, кОм: на симметричном входе в диапазоне частот:

на несимметричном входе на частотах:

20 Гц .................... ........... ..............

30 Гц ........... .......... ,...............

10 кГц ............................................

20 кГц .............................................

Закоротить потенциальные клеммы симметричного входа. Подать на них через резистор 7?_доб сопротивлением 200 кОм сигнал частотой 800 Гц. Измерить напряжение до и после резистора ^_ДОб- Напряжение, измеренное на входе псофометра, должно быть больше, чем U/2, где U - напряжение, измеренное на выходе генератора.

Значение должно быть не менее 200 кОм.

• 1.4. Определение погрешности измерения напряжения на частотах 800 и 1000 Гц на пределе ГВ производится методом прямого измерения.

Измерения выполнить по схеме рис. 1.2.

Установить входное сопротивление ИП 600 Ом. Частоту сигнала генератора устано-

Рис. 1.2 <                                          Рис. 1.3

Изменением напряжения генератора установить стрелку аналогового отсчетного устройства на отметку 10 шкалы. Измерить напряжение, действующее на входе ИП.

Выполнить аналогичные измерения на частоте 1000 Гц для положения переключателя режимов работы ИП Лин и для положения Радио (в этом случае переключатель пределов измерения установить в положение 1В по красной шкале). Данные измерения выполнить для симметричного и несимметричного входов при входном сопротивлении 600 Ом и высокоомном входе. Значения погрешности измерения напряжения на частотах 800 и 1000 Гц, в процентах, определить по формуле:

1-U

8 о =---------- ' 100,

U

где U - действительное значение напряжения на входе ИП, В.

Значения погрешности измерения напряжения на частотах 800 и 1000 Гц не должны превышать ±2 %.

• 1.5. Определение погрешности выходного делителя производится методом косвенных измерений.

Измерения для пределов измерения меньше 1 В выполнить по схеме рис. 1.3. Перед использованием в данной схеме магазин затуханий типа 12X6080 должен быть аттестован по разностному затуханию на постоянном токе до затухания 80 дБ ступенями по 10 дБ.

Входное сопротивление ИП установить равным 600 Ом при несимметричном входе. Переключатель режимов работы ИП установить в положение Лин, переключатель пределов измерения - в положение 0 дБ (черная шкала). Затухание магазина затуханий (М3) 12ХС7080 установить равным 0 дБ. Установить частоту генератора 1000 Гц. Изменением выходного напряжения генератора установить стрелку встроенного прибора на числовую отметку 10. Измерить напряжение на входе М3. Выполнить аналогичные измерения, устанавливая переключатель входного делителя в положение от -70 дБ до -80 дБ и затухание М3 равным значению данного положения делителя с обратным знаком.

Значения погрешности входного делителя Д Р, дБ, определить по формуле:

AP = 201g— ~^A_n,

■ "n.

где с/ — напряжение, измеренное на входе М3 при положении переключателя пределов измерения 0 дБ, В; Ujy - напряжение, измеренное на входе М3 при данном положении переключателя пределов измерения, В; Д А^— погрешность разностного затухания М3, установленного при данном положении переключателя пределов измерения, определенная в результате аттестации, дБ.

Измерения для положения переключателя пределов измерений З В (черная шкала) выполнить по схеме рис. 1.2 следующим образом.

Измерить напряжение на входе ИП при положении переключателя пределов 3 В (10 дБ) и 1В (0 дБ), устанавливая стрелку аналогового отсчетного устройства на отметку 9,5 по верхней шкале.

Значение погрешности входного делителя Д Р, дБ, определить по формуле:

U'

ДР = 10 —20Ig--,

U

где U’ — напряжение, измеренное при положении переключателя пределов 1В (0дБ),В; U— напряжение, измеренное при положении переключателя пределов 3 В (+10 дБ), В.

Значения погрешности, в децибелах, входного делителя не должны превышать + 0,172   - 0,175 дБ, что соответствует допустимому значению погрешности не более

±2%.

• 1.6. Определение дополнительной частотной погрешности производится методом косвенных измерений. Измерения выполнить для каждого положения переключателя пределов измерения ИП на несимметричном входе при входном сопротивлении 600 Ом и положении Лин переключателя рода работ.

При положениях переключателя пределов измерения 1 В и 3 В (черная шкала) измерения выполнить по схеме рис. 1.2. Измерить напряжение на входе ИП (при измерениях по схеме рис. 1.3 - на входе М3) на частотах 20 Гц, 1,10,15, 20 кГц, устанавливая стрелку аналогового отсчетного устройства на числовую отметку 10 шкалы. При измерениях по схеме рис. 1.3 затухание М3 установить равным значению предела измерений, в децибелах, взятому с обратным знаком.

Значение дополнительной частотной погрешности, в процентах, для каждого из пределов измерений определить по формуле: где U_t — напряжение, измеренное на частоте 1 кГц на данном пределе измерений, В; U_f — напряжение, измеренное на другой частоте на данном пределе измерений, В.

Для двух пределов измерений, на которых при проведении измерений были зафиксированы наибольшие положительные и отрицательные значения дополнительной частотной погрешности, выполнить аналогичные измерения при симметричном входе ИП. В этом случае измерения на каждой из частот выполнить дважды, меняя местами точки подключения земляной и потенциальной вилок измерительного шнура к гнезду симметричного входа ИП.

За действителвное значение напряжения на данной частоте принять среднее арифметическое результатов двух указанных измерений. Значения дополнительной частотной погрешности, в процентах, при использовании симметричного входа ИП определить по формуле. Значения дополнительной частотной погрешности должны быть не более ±5%.

• 1.7. Определение характеристик псофометрических фильтров производится методом косвенных измерений. Измерения выполнить по схеме рис. 1.3.

Установить переключатель рода работ в положение Телефон, переключатель пределов измерения в положение -70 дБ (по черной шкале), входное сопротивление 600 Ом, вход несимметричный. Затухание М3 установить равным 70 дБ. Частота генератора 800 Гц. Изменением выходного напряжения генератора установить стрелку аналогового устройства ИП на числовую отметку 0 дБ шкалы. На каждой из частот, указанных в табл. 1, изменением затухания М3, поддерживая неизменным напряжение на его входе, установить стрелку аналогового отсчетного устройства ИП на числовую отметку 0 дБ шкалы.

Затухание М3 при этом должно находиться в пределах, указанных в табл. 1.

/И 5 й-а'л                            i               ■  ,,       Таблица 1

~                                      / мз.

Установить переключатель ррда работ в положение Радио, переключатель пределов измерений в положение —50 дБ (по крайней шкале). Затухание М3 установить равным 50 дБ. Частоту генератора установить равной 1000 Гц. Изменением выходного напряжения генератора установить стрелку аналогового отсчетного устройства ИП на числовую отметку 0 дБ шкалы. Вышеизложенным способом выполнить измерения на каждой из частот, указанных в табл. 2. Затухание М3 при этом должно находиться в пределах, указанных в этой же таблице.

Т а б л и ц а 2

Частота; Гц	Диапазон допустимых значений затухания М3, ДБ	Частота, Гц	Диапазон допустимых значений затухания М3, ДБ
20	Не более 10	2000	55,3 ± 1,5
50	15,7 ± 1,5	4000	58,3 ± 1,5
100	23,9 ± 1,5	5000	58,4 ± 1,5
200	32,7 ± 1,5	8000	55,1 ± 1,5
400	41,2 ± 1,5	10 000	40,3 ± 3
800	48,1 ± 1,5	20 000	Не более 15
1000	50,0	Свыше 20 000	Не более 15

• 1.8. Определение погрешности градуировки шкалы производится методом прямых измерений. Измерения выполнить по схеме рис. 1.2 на частоте 1000 Гц при положении переключателя рода работ ИП Радио. Переключатель пределов измерений установить в положение JJPff (по красной шкале)

Изменением выходного напряжения генератора установить стрелку аналогового отсчетного устройства на отметку 10 шкалы. Измерить напряжение на входе ИП. Аналогичным образом выполнить измерение напряжения на входе ИП для каждой из числовых отметок шкалы.

Переключатель пределов измерений ИП установить в положение 3 В (по красной шкале). Выполнить измерения напряжения на входе ИП для следующих отметок шкалы:   3,1; 3; 2,5; 2,2; 2,0; 1,5; 1,3; 1,2; 1,0 В. Аналогичные измерения выполнить

для следующих отметок шкалы:+2,0; 0; -1; -3; -5,5; -7,0; -10 дБ.

Значение абсолютной погрешности градуировки шкалы для шкал 10 В пЗ В определить по формуле:

д и -U - U

шк ^VH ^иД’

где U_n — номинальное значение напряжения, соответствующее данной отметке шкалы, В; U_R - действительное значение напряжения, соответствующее данной отметке шкалы, В.

Значение абсолютной погрешности градуировки шкалы дБ определить по формуле:

Чхк

А Р_шк ==2 - л - 20 lg —

где п - номинальное значение уровня, соответствующее данной отметке шкалы, дБ. Погрешность градуировки шкалы должна удовлетворять величинам, приведенным в табл. 3.

Таблица 3

Шкала	Отметки	Допустимая погр
1В	10-7	0,015 В
	7-4	0,03 В
	4-3	0,05 В
3,1В	3,1 - 2,2	0,05 В
	3,2 - 1,3	0,1В
	1,3 - 1	0,15 В
дБ	+2^-1	0,15 дБ
	-1 ■г-—5,5	0,6 дБ
	-5,510	1,5 дБ

• 1.9. Определение затухания асимметрии симметричного входа производится косвенным методом. Измерения выполнить по схеме рис. 1.4. Переключатель рода работ ЦП установить в положение Телефон, переключатель пределов измерений - в положение 0,1 мВ (по черной шкале), вход высокоомный.



  Рис. 1.4

  10

Установить частоту генератора 800 Гц при напряжении выходного сигнала 10 В. Отсчитать показания ИП. Установить частоту генератора 300 Гц при напряжении выходного сигнала 30 В. Отсчитать показания ИП. Вместо генератора подключить ИП к сети через автотрансформатор с выходным напряжением 200 В. Отсчитать показания ИП. Во всех случаях показания ИП не должны превышать 0,1 мВ.

• 2. ИЗМЕРИТЕЛЬ УРОВНЯ 12XN013

Настоящие методические указания утверждены заместителем начальника ГНТУ Министерства связи СССР 24.09.1981 г.

Основные метрологические параметры

Диапазон частот, Гц.................................. 20 - 40 000

Операции поверки. При проведении поверки должны выполняться следующие операции: внешний осмотр (2,1); опробование (2.2); определение: погрешности градуировки шкалы (2.3), погрешности измерений с учетом входного делителя (2.4), частотной погрешности (2.5).

Средства поверки. При проведении поверки должны применяться следующие средства поверки: генератор измерительный с диапазоном частот 20 Гц - 40 кГц и выходным напряжением 90 мВ - 6 В (ГЗ-102); вольтметр переменного тока с диапазоном частот 20 Гц — 40 кГц, диапазоном измеряемых напряжений 90 мВ - 6 В и погрешностью измерений не более 1 % (В7-16) ; аттенюатор, ослабляющий напряжения сигналов переменного тока от 0 до 60 дБи погрешностью ослабления, не более ± 0,036 дБ в диапазоне частот 20 Гц - 40 кГц (АСО-ЗМ).

Проведение поверки.

• 2.1. Внешний осмотр (см. разд. 1, § 1.2).

• 2.2. Опробование заключается в проверке возможности:

установки на оо стрелки показывающего прибора с помощью механического нуль-корректора при выключенном питании;

одинакового отклонения стрелки показывающего прибора при переводе переключа-теля диапазонов из положения Настр.приб. I в положение Настр. при б. II.

• 2.3. Определение погрешности градуировки шкалы проводится методом сравнения показаний измерителя уровня в каждой числовой отметке шкалы с показаниями образцового вольтметра.

Измерения проводить по схеме рис. 2.1.

Установить входное сопротивление измерителя уровня 600 Ом.

Установить на измерителе уровня переключатель пределов измерений в положение -0 Нп.

ГЗ-iOZ				iZXNOto		Гб-102			ACD-^i		Ш0&
	в	7-1	6				В7-11

Рис. 2.1                                    ₽ис. 2.2

С выхода генератора подать сигнал частотой 800 Гц и уровнем около 0 Нп (^ 0,775 В) на вход измерителя уровня.

Изменяя выходное напряжение генератора, установить стрелку показывающего при-П

бора измерителя уровня на числовую отметку О Нп. Величину подаваемого напряжения контролировать вольтметром, его показания зафиксировать.

Затем определить напряжение на входе измерителя уровня на числовых отметках -1 Нп (» 0,285 В) и -2 Нп (« 0,105 В). Показания вольтметра зафиксировать.

Во всех случаях определить погрешность (б) на указанных выше числовых отметках.

Погрешность определить по формуле (она должна быть не более ± 0,04 Нп)

&P=N-ln---,  '

^ш       и_х

где - напряжение, соответствующее числовой отметке; U_x - напряжение, отсчитанное по вольтметру; N- значение поверяемой отметки шкалы.

Примечание. Следует иметь в виду, что числовые отметки 0, — 1 и — 2 верхней шкалы совпадают соответственно с числовыми отметками +1, 0 и —1 нижней шкалы, поэтому поверка производится на одной из шкал (в данном случае на верхней шкале).

Для последующего определения общей погрешности с учетом входного делителя выбирается числовая отметка с максимальной погрешностью.

• 2.4. Определение погрешности измерений с учетом входного делителя производится методом прямых измерений и с использованием аттенюатора. Определение погрешности измерений для положения переключателя измерений + 2 Нп 4- - 1 Нп производить по схеме рис. 2.1, для положения —2 -г - 7Нп - по схеме рис. 2.2.

Установить входное сопротивление измерителя уровня 25 кОм. Установить на измерителе уровня переключатель пределов измерений в положение - О Нп. С выхода генератора на вход измерителя уровня подать сигнал частотой 800 Гц. Изменяя выходное напряжение генератора, установить стрелку показывающего прибора измерителя уровня на числовую отметку, выбор которой был произведен выше.

Переключатель пределов измерений переводить поочередно во все положения, а изменением уровня генератора стрелку показывающего прибора каждый раз устанавливать на выбранную числовую отметку. Показания вольтметра фиксировать.

Пределы допустимых показаний вольтметра для всех числовых отметок приведены в табл. 4.

Примечание. При работе по схеме рис. 2.2 на аттенюатор нельзя подавать напряжение, превышающее 1,5 В.

Таблица 4

Положение переключателя пределов измерений, Нп	Положение показывающего прибора, Нп	Пределы допустимых показаний вольтметра, В	Затухание аттенюатора, дБ
1	2	3	4
+ 2	-1 (0)	5,502-5,960	В схеме
			не используется
	-1 (0)		То же
+1	-I (0)	2,024-2,192	9»
+0	-I (0)	0,745-0,806	9»
-0	-I (0)	0,274-0,296	99
-1	-1 (0)	0,319-0,345	10
-2	-1 (0)	0,371-0,401	20
-3	-1 (0)	0,431-0,467	30

Окончание табл. 4

1	2	3	4
-4	-1 (0)	0,502-0,543	40
-5	-I (0)	0,584-0,632	50
-6	-I (0)	0,215-0,232	50
-7	-I (0)	0,250-0,270	60
+2	-2 (-1)	2,024-2,192	В схеме не используется
+1	-2 (-1)	0,745-0,806	То же
+0	-2 (-1)	0,274-0,296
-0	-2 (-1)	0,319-0,345	10
-1	-2 (-1)	0,371-0,401	20
-2	-2 (-1)	0,431-0,467	30
-3	-2 (-1)	0,502-0,543	40
-4	-2 (-1)	0,584-0,632	50
-5	-2 (-1)	0,215-0,232	50
-6	-2 (-1)	0,250-0,270	60
-7	-2 (-1)	0,0883-0,1036	60
+6	0 (+1)	5,502-5,960 7	В схеме не используется
+0	0 (+1)	2,024-2,192	То же
-0	0 (+1)	0,745-0,806	99
-1	0 (+1)	0,274-0,296	9 9
-2	0 (+1)	0,319-0,345	10
-3	0 (+1)	0,371-0,401	20
-4	0 (+1)	0,431-0,467	•30
-5	0 (+1)	0,502—0,543	40
-6	0 (+1)	0,581-0,632	50
-7	0 (+1)	0,215-0,232	50

Пр им ечание. В скобках приведены числовые отметки, относящиеся к нижней шкале.

• 2.5. Определение частотной погрешности проводится методом сравнения показаний поверяемого измерителя уровня на различных частотах с показаниями образцового вольтметра.

Измерения проводить по схеме рис. 2.1 в следующем порядке. Установить входное сопротивление измерителя уровня 600 Ом.

Установить на измерителе уровня переключатель диапазонов измеряемых уровней в положение - 0 Нп.

С выхода генератора на вход измерителя уровня подать сигнал частотой 1 кГц и таким уровнем (~ 775 мВ) , чтобы стрелка показывающего прибора измерителя уровня установилась точно на отметку ОНп. Выходное напряжение генератора измерить вольтметром. Данная величина является отсчетной (Ц).

Поддерживая с помощью регулировки выходного уровня генератора стрелку прибора на отметке шкалы 0 Нп, провести измерения выходного напряжения генератора на частотах 20, 200, 2000, 10 000, 20 000 и 40 000 Гц.

При частотной погрешности измерителя уровня, не превышающей ± 0,03 Нп, отношение показаний вольтметра на любой частоте к показанию на частоте 1000 Гц, должно находиться в пределах (0,97—1,03) U_t.                                  /

При необходимости значение частотной погрешности определить по формуле:

Ц

Д/=1п —-, ^Uf

где - напряжение на частоте 1 кГц, В; Uf - напряжение на соответствующей частоте, В.                                          X

• 3. СЕЛЕКТИВНЫЙ ИЗМЕРИТЕЛЬ УРОВНЯ ТИПА 12X.N020

Настоящие методические указания^утверждены заместителем начальника ГНТУ Министерства связи СССР 8.04.1981 г.

Основные метрологические параметры

Диапазон частот, кГц. .............. 3-300

Поддиапазон частот, кГц........3-60; 60-130; 130-210; 210-300

Пределы измерений, Нп (В)................ -13 ±+ 1,1 (1,7 • 10“⁶ -2,33)

Основная погрешность измерения уровня, Нп, не более, на частоте 20 кГц в диапазоне:

-11-Г+ 1,1 Нп. .. ±0,03 -13 4-- 11 Нп... ±0,2

Дополнительная частотная погрешность, Нп, не более.......

Погрешность установки частоты....................

Ширина полосы пропускания (при затухании в 0,1 Нп), не более

7 5

Операции поверки. При проведении поверки должны выполняться следующие операции: внешний осмотр (3.1); опробование (3.2); определение: входного сопротивления (3.3), основной погрешности измерения уровня (3.4), частотной погрешности (3.5), погрешности установки частоты (3.6), параметров избирательности измерителя уровня (3.7), затухания собственных нелинейных искажений (3.8), затухания асимметрии входной цепи (3.9).

Средства поверки. При проведении поверки должны применяться следующие средства поверки: генератор сигналов, работающий в диапазоне частот до 300 кГц с выходным напряжением не менее 5 В, коэффициентом гармоник не более 1 % и сопротивлением выхода 50 Ом (ГЗ-112); частотомер электронно-счетный с диапазоном измеряемых частот 1 кГц - 1 МГц и погрешностью измерения ±1 • 10~⁶ (43-57); вольтметр переменного тока с диапазоном измеряемых напряжений 100 мВ — 5 В, погрешностью не более 0,5 % в диапазоне частот до 300 кГц (ВЗ-49); аттенюатор от 0 до 90 дБ в диапазоне частот до 300 кГц, аттестованный с погрешностью ослабления не более ±0,1 дБ (АСО-3М); фильтр нижних частот с диапазоном частот 3—300 кГц, с волновым сопротивлением 150 Ом и затуханием в полосе задерживания не менее 40 дБ (Л-702); резисторы (2 шт.) с номинальным сопротивлением 290-310 Ом и допустимым отклонением не более ± 0,25 % (02-1); резистор с номинальным сопротивлением 100 Ом ± 5 % (МЛТ).

рений.

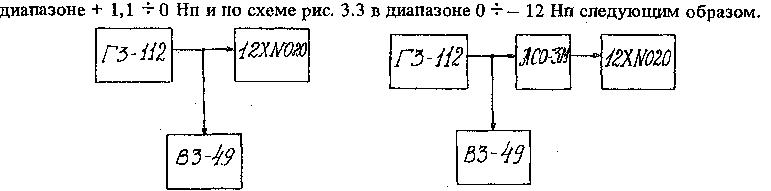

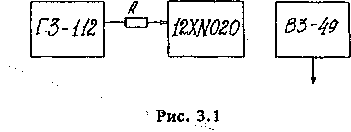

Измерения проводятся по схеме рис. 3.1 следующим образом:

с выхода генератора на измеритель уровня подать сигнал напряжением 2-3 В и частотой ЗкГц;

измерить вольтметром напряжения на выходе генератора и входе измерителя уровня при двух положениях переключателя входных сопротивлений поверяемого прибора 150 и 600 Ом.

Входное сопротивление измерителя уровня /?_вх, Ом, вычислить по формуле

Й_ВХ = И,Л/(С/,-у,),

где R - сопротивление добавочного резистора, Ом (с номинальным значением 290 -310 Ом и допустимым отклонением не более ± 0,25 %);   - напряжение на выходе ге

нератора, В; (7₂. - напряжение на входе измерителя уровня, В.

Все измерения повторить при частоте входного сигнала 300 кГц.

Величины входных сопротивлений измерителя уровня должны находиться в пределах 142,5-157,5 и 570-630 Ом.

• 3.4. Определение основной погрешности измерения уровня производится методом сравнения показаний измерителя уровня с показаниями образцового вольтметра. Измерения проводить по схеме рис. 3.2 для оценки погрешности измерения уровня в



Рис. 3.2                                 ^Рис- ³-³

С выхода генератора на вход измерителя уровня подать сигнал напряжением около 775 мВ и частотой 20 кГц.

На измерителе уровня переключатель входного делителя установить на отметку ОНп, переключатель входных сопротивлений — в положение >5 кОм.

Переключатель диапазонов частот измерителя уровня установить в положение 3 -60 кГц и рукояткой НАСТРОЙКА произвести настройку на сигнал частотой 20 кГц по максимальному отклонению стрелки показывающего прибора.

Изменением выходного напряжения генератора установить стрелку отсчетного устройства измерителя уровня на отметку 0 Нп, при этом показания образцового вольтметра должны находиться в пределах 752,1 —798,6 мВ, что соответствует допустимой величине погрешности измерения уровня ± 0,03 Нп.

Произвести определение основной погрешности измерения уровня в соответствии с табл. 5, для чего, изменяя выходное напряжение генератора и затухание аттенюатора, устанавливать необходимые показания отсчетного устройства измерителя уровня.

Таблица 5

Уровень входного сигнала, Нп

+ 1,1 + 1

О

О

- 1

-2

• - 3 -4

-5

-6

• - 7

-8

.-9

-10

-11

-12

Величина основной погрешности измерения уровня оценивается по показаниям образцового вольтметра, которые должны находиться в пределах, указанных в табл. 5 и соответствующих допустимой погрешности измерений ± 0,03 Нп для диапазона +1,1 т - 11 Нп й ± 0,2 Нп для диапазона - 11  - 12 Нп.

При необходимости основную погрешность измерителя уровня можно определить по формуле                                         гт

-N+ 0,115 129 К - In-----

"                         0,7746

где N — номинальное значение уровня ( с учетом знака) в поверяемом положении входного делителя, Нп; К - затухание образцового аттенюатора, дБ; £7- напряжение на вы- i ходе генератора, В.

Примечание. При работе по схеме рис. 3.3 следует соблюдать осторожность: на аттенюатор нельзя подавать сигнал напряжением, превышающим 1,5 В.

• 3.5. Определение дополнительной частотной погрешности проводится методом сравнения показаний поверяемого измерителя уровня с показаниями образцового вольт- ! метра на различных частотах.

Измерения выполнить по схеме рис. 3.2 следующим образом.

На выходе генератора по образцовому вольтметру установить сигнал напряжением 775 мВ и частотой 20 кГц.

На измерителе уровня рукояткой НАСТРОЙКА добиться максимального отклонения стрелки отсчетного устройства (положение остальных переключателей в соответствии с п. 3.3), а затем рукояткой УСТАНОВКА установить стрелку отсчетного устрой- { ства на отметку 0 Нп.                                                                   (

Установить на генераторе частоту выходного сигнала равной 3, 60, 130, 210, 300 кГц, поддерживая при этом стрелку отсчетного устройства на отметке шкалы Q Нп с помощью регулировки выходного уровня генератора.

Оценку частотной погрешности на каждой из частот выполнить по показаниям образцового вольтметра, которые должны находиться в пределах 722,6-831,2 мВ, что соответствует частотной погрешности ± 0,07 Нп.

При необходимости, частотная погрешность 5 л Нп,-может быть определена по формуле                     V

_5/ = _lnAZ2^

Uf

где ~ напряжение, измеренное на данной частоте, В.

Примечание. После определения дополнительной частотной погрешности, поверяемый прибор необходимо откалибровать.           " ^г -

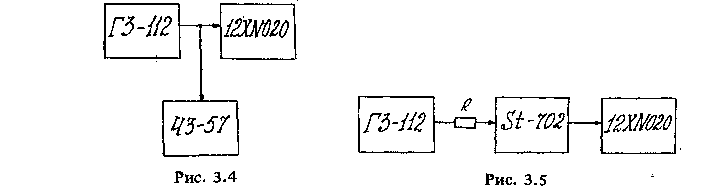

• 3.6. Определение погрешности установки частоты по шкале настройки частот измерителя уровня проводится методом сравнения показаний поверяемого прибора с действительным значением частоты сигнала, подаваемого на его вход. Измерения выполнить по схеме рис. 3.4.



Определение погрешности установки частоты производится в трех точках каждого поддиапазона: /_min (точка в начале шкалы); f_cp (точка в середине шкалы) ; /_тах (точка максимального значения частоты поддиапазона).

Шкалу настройки частот измерителя уровня установить на поверяемую отметку в соответствии с табл. 6.

Таблица 6

Поверяемая отметка шкалы	Допустимые пределы частоты
частоты настройки, кГц	настройки, кГц
3	1,97-4,03
20	18,8-21,2
60	58,4-61,6
90	88,1-91,9
130	127,7-132,3
160	157,4—162,6
210	206,9-213,1
240	236,6-243,4
300	296-304

Регулируя частоту генератора, при напряжении сигнала около 0,7 В получить максимальное отклонение стрелки отсчетного устройства измерителя уровня.

По показаниям частотомера определить действительные значения частот настройки, которые должны находиться в пределах, указанных в табл. 6 и соответствующих погрешности установки частоты ± (1 % + 1 кГц).

При необходимости погрешность установки частоты можно определить как разность показаний встроенного частотомера измерителя уровня и образцового частотомера.

• 3.7. Определение параметров избирательности измерителя уровня производится методом непосредственного отсчета показаний измерителя уровня и частотомера.

Ширину полосы пропускания измерителя уровня определяют в начале рабочего диапазона частот по схеме, приведенной на рис. 3.4.

Установить на измерителе уровня частоту настройки 7 кГц. На вход измерителя уровня подать с генератора напряжение около 775 мВ. Изменяя частоту генератора, получить максимальное отклонение стрелки отсчетного устройства измерителя уровня и, регулируя выходное напряжение генератора, установить ее на отметку шкалы 0 Нп.

Плавно изменять частоту генератора как в сторону ее увеличения, так и в сторону уменьшения до снижения показаний показывающего прибора измерителя уровня на 0,1 Нп, затем отсчитать по частотомеру для этих двух случаев значения частот и найти их разность (ширину полосы пропускания поверяемого прибора на уровне 0,1 Нп).

Ширина полосы пропускания измерителя уровня должна быть не более 35 Гц.

Затухание при расстройке частоты определяется по методике определения ширины полосы пропускания с той разницей, что плавное изменение частоты генератора производится на определенную величину, указанную в графе ’’Расстройка частоты” табл. 7. Затухание определяется по показаниям измерителя уровня, которые должны соответствовать величинам, указанным в этой же таблице.

Таблица 7

• 3.8. Определение затухания собственных нелинейных искажений измерителя уровня определяется на частоте 20 кГц по схеме рис. 3.5.                                      !

С выхода генератора на измеритель уровня подать сигнал напряжением около 775 мВ i и частотой 20 кГц. Фильтр НЧ включить на диапазон 14,1-23,7 кГц.                    •

На измерителе уровня установить переключатели входных сопротивлений в положе- ; ние 150 Ом, диапазонов частот - в положение 3—60 кГц, входного делителя на отметку , 0 Нп и рукояткой Настройка получить максимальное отклонение стрелки отсчетного ; устройства.                                                                                 i

Установить стрелку отсчетного устройства измерителя уровня на отметку 0 Нп, регу- j лируя выходное напряжение генератора, настроить измеритель уровня на 2-ю гармонику [ 18                                                                                                                f

частоты входного сигнала, т. е. на 40 кГц, а затем на 3-ю гармонику, т. е.на 60 кГц, отсчитывая показания поверяемого измерителя уровня, модуль которых равен затуханию собственных нелинейных искажений.

Затухание собственных нелинейных искажений измерителя уровня должно быть не менее 7 Нп.

• 3.9. Определение затухания асимметрии входной цепи проводится мостовым методом, при котором затухание асимметрии входной цепи оценивается разностью уровней напряжений на входе и выходе неуравновешенного моста, двумя плечами которого служат резисторы с высокой степенью симметричности, а двумя другими - частичные входные сопротивления измерителя уровня относительно ’’земли”.

Измерения проводить по схеме рис. 3.6. С выхода генератора сигнал частотой 300 кГц и уровнем 0 Нп подать через среднюю точку двух резисторов на вход измерителя уровня (переключатель входного делителя установить в положение -5 Нп, переключатель входных сопротивлений - в положение 600 Ом). Уровень 0 Нп контролируется вольтметром (напряжение 775 мВ). Показания измерителя уровня с обратным знаком равны затуханию асимметрии входной цепи и должны быть не более -5 нП.

• 4. ИЗМЕРИТЕЛЬ УРОВНЯ ТИПА 12X.N048

Настоящие методические указания утверждены заместителем начальника ГНТУ Министерства связи СССР 6.09.1982г.

Основные метрологические параметры

Диапазон частот, кГц........ 0,03-300

Диапазон измерения уровня, дБ (В)..... -65 4-+ 32 (250 -“10~^б - 30)

Основная погрешность измерения уровня 0 дБ на частоте 800 Гц, дБ, не более ± 0,2 Погрешность входного делителя на частоте 800 Гц относительно 0 дБ, дБ, не более ±0,2 Частотная погрешность относительно частоты 800 Гц, дБ, не более........ ±0,3

Погрешность градуировки шкалы, относительно 0 дБ, дБ, не более:

от + 2 до -7 дБ

от -7 до -15 дБ.....

Входные сопротивления, Ом....... j5o-

Погрешность входных сопротивлений, %• ........................<

Входное сопротивление при несимметричной схеме и положении переключателя входного делителя: ного делителя:

от + 30 до -20 дБ. .......................более чем 20 кОм // 90 пФ

20 кОм // 120 пФ 20 кОм // 140 пФ 20 кОм // 200 пФ

ниже 10 кГц..........."................ 52 ;

свыше 10 кГц .......... 43 ■

Операции поверки. При проведении поверки должны выполняться следующие опера- • пии- внешний осмотр (4.1); опробование (4.2).; определение: погрешности входных ; сопротивлений, модуля входного сопротивления высокоомного входа (4.3), погреш- S ности измерения уровня 0 дБ (4.4), погрешности градуировки шкалы (4.5), погрешности входного делителя (4.6), частотной погрешности входного делителя (4.7), затухания асимметрии (4.8).

Средства поверки. При проведении поверки должны применяться следующие средства поверки: вольтметр компенсационный с погрешностью измерений не более 0,33 % в диапазоне частот 30 Гц - 300 кГц (ВЗ-49) ; аттенюатор с диапазоном ослаблений напряжения 0 дБ — 50 дБ' ступенями по 10 дБ в диапазоне частот 30 Гц — 300 кГц с погрешностью не более ± 0,04 дБ (АСО-ЗМ) измерительный генератор с диапазоном частот 30 Гц - 300 кГц, выходным уровнем не менее 20 дБ (ГЗ-112/1) ; резисторы БЛП-0,125, 300 Ом ± 1 %, R_t /R* = 1 ± 0,001 (2 шт.); : резисторы МЛТ-0,25, 10 Ом ± 5 %, 50 Ом ± 5 %.

Проведение поверки

• 4.1. Внешний осмотр (см. разд. 1, § 1.2).

• 4.2. Опробование заключается в проверке: возможности установки на оо стрелки ;

указателя уровня с помощью механического нуль-корректора при выключенном пита- j нии, легкости перемещения ручек настройки, четкости фиксации переключателей и сов- I падения их указателей с отметками на соответствующих шкалах.                      Ё

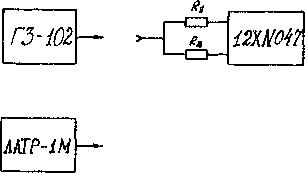

• 4.3. Определение погрешности входных сопротивлений, модуля входного сопротив- 1 ления высокоомного входа производится методом косвенных измерений. Измерения произвести по схеме рис. 4.1.



Рис. 4.1

Измерения произвести на частотах 0,03; 10;

.сигнала генератора около 3 В.

Величина добавочного сопротивления 7?_д при определении сопротивлений 150 и 600 Ом равна 300 Ом, при определении модуля высокоомного входа - 10 кОм. Измерение на высокоомном входе выполнить в положениях делителя: +30, —20, —30, —40, —50 дБ.

На симметричном входе образцовым вольтметром измерить напряжения U_x и U₂ (U₂) по схеме рис. 4.1 б.

Значение модуля входного сопротивления измерителя уровня Z_BX, Ом, на симметричном входе определить по формуле                 _t

~ „ / ^2 ^2 \

^{вх д} ( ц + ц ⁺ и\ + и\ ) ’

где Лд_Об ~ сопротивление добавочного резистора, Ом.

На несимметричном входе выполнить измерения напряжений Ц и U₂. Измерения произвести во всех положениях переключателя входного сопротивления.

Значение модуля входного сопротивления измерителя уровня Z_BX, Ом, на несимметричном входе вычислить по формуле

z^=R_ao6uj(u_l -и₂).

Погрешность входных сопротивлений, в процентах, определить по формуле

-^вх

где Z_H - номинальное значение входного сопротивления, Ом.

Погрешности сопротивлений 600 и 150 Ом не должны превышать ± 2 %.

Модуль сопротивления высокоомного входа должен удовлетворять значениям, приведенным в табл. 8.                                                  _

Таблица 8

Входное сопротивление	Модуль входного сопротивления, кОм, не менее, на частотах
	0,03 кГц	10 кГц	300 кГц
Несимметричный вход 20 кОм/45пФ	20	19,968	10,156
20 кОм/65 пФ	20	19,933	7,556
20кОм/130пФ	20	19,738	3,998
Симметричный вход 120 кОм/90 пФ	20	19,873	.5,654
20 кОм/120 пФ	20	19,776	4,316
20 кОм/140 пФ	20	19*697	. 3,723
20 кОм/200 пФ	20	19,396	2,630

• 4.4. Определение основной погрешности измерения уровня 0 дБ производится методом прямых измерений напряжения, действующего на входе измерителя уровня.

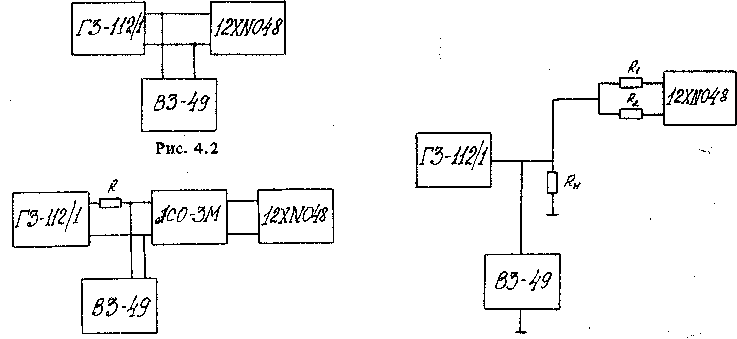

Измерения произвести по схеме рис. 4.2.

С выхода генератора на несимметричный вход измерителя уровня при положениях входного делителя 0 дБ и переключателя входных сопротивлений 150 Ом подать сигнал частотой 800 Гц и напряжением около 775 мВ.

Изменением выходного напряжения генератора стрелку отсчетного устройства измерителя уровня установить на отметку 0 дБ. Измерить напряжение на входе ИУ образцовым вольтметром.

Повторить измерение при входном сопротивлении ИУ 600 Ом.

Погрешность измерения уровня 0 дБ А Р, дБ, определить по формуле

где U — напряжение, измеряемое образцовым вольтметром, В.

Погрешность измерения уровня 0 дБ не должна превышать ± 0,2 дБ.

Если погрешность измерения уровня 0 дБ не превышает указанного допуска, то показания образцового вольтметра будут лежать в пределах (0,7570-0,7926) В.

пряжения стрелку отсчетного устройства измерителя уровня установить на отметку 0 дБ.

Измерить образцовым вольтметром напряжение на входе измерителя уровня. Данная величина (U_o) является отсчетной.

Аналогично произвести измерения входного напряжения в положениях +10 и +20 дБ входного делителя. Погрешность входного делителя А Р_д, дБ, для положений +10, +20 дБ определить по формуле п. 4.5, где 17₀ - напряжение, соответствующее положению входного делителя 0 дБ, В, (Ту- напряжение, соответствующее текущему положению делителя, В; N- текущее положение делителя, дБ.

Вычисленная погрешность не должна превышать величины ±0,2 дБ.

Определение погрешности для остальных положений делителя произвести по схеме рис. 4.3.

Сигнал частотой 800 Гц и напряжением около 776 мВ с выхода генератора через образцовый аттенюатор подать на вход измерителя уровня. Входное сопротивление измерителя уровня высокоомное, вход несимметричный.

Измерить образцовым вольтметром напряжение на входе аттенюатора в положении . делителя 0 дБ, установив стрелку отсчетного устройства на отметку 0 дБ.

Данная величина является отсчетной (U_Q).

Аналогичным Образом произвести измерение напряжения в остальных положениях делителя, устанавливая на образцовом аттенюаторе затухание, равное по значению положению входного делителя измерителя уровня.

Погрешность входного делителя для положений 0-50 дБ определить по формуле AP = 2Olg^/t/_o ,

где U_o - напряжение, соответствующее положению входного делителя 0 дБ; В; С/у-напряжение, соответствующее текущему положению делителя, В.

Вычисленная погрешность не должна превышать ± 0,2 дБ.

• 4.7. Определение частотной погрешности входного делителя производится методом

прямых измерений.                                                                 ^!

Измерения произвести по схеме рис. 4.3, на частотах 30 Гц, 800 Гц, 300 кГц при положении входного делителя измерителя уровня -50 дБ.

Установить затухание образцового аттенюатора 50 дБ. Измерить напряжение на входе образцового аттенюатора на указанных частотах при положении стрелки отсчетного устройства измерителя уровня на отметке 0 дБ.

Частотную погрешность входного делителя ИУ определить по формуле

U

л п — лп 1      8 0 0

A Pf ~ 20 lg —---,

^Uf

где U_s оо “ напряжение, измеренное на частоте 800 Гц, В; Uf - напряжение, измеренное на остальных частотах диапазона, В.

Вычисленная погрешность не должна превышать величины ± 0,3 дБ.

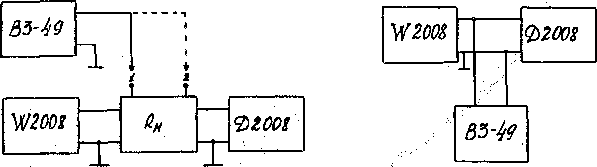

• 4.8. Определение затухания асимметрии произвести по схеме рис. 4.4.

Напряжение сигнала на резисторе Р_н установить равным 775 мВ. Измерения произвести на частотах 0,03; 10 и 300 кГц.

Отсчитать на данных частотах показания измерителя уровня. Затухание асимметрии равно показаниям измерителя уровня, взятым с обратным знаком, и должно быть не менее 52 дБ на частотах 0,03 и 10 кГц и не менее 43 дБ на частоте 300 кГц.

• 5. ИЗМЕРИТЕЛЬ УРОВНЯ ТИПА 12XN042

Настоящие методические указания утверждены заместителем начальника ГНТУ Министерства связи СССР 8.04.1981 г.

. . vr.vvv **                       Ci J[ pUl

Диапазон частот, кГц, в режиме:

широкополосном ................................._.. 0,3-550

избирательном. .................................... . . 10-550

Поддиапазон, кГц. .......... 10-100; 100-200; 200-300; ЗООМОО; 400-550 Входные сопротивления, Ом............................ 75,150, 600

Высокоомный вход, кОм, не менее...............

Диапазон измерения уровня, Нп, в режиме:

широкополосном ........................ —7 ±+ 2,5

избирательном. ........................ -10±+2,5

Основная погрешность измерения уровня 0 Нп на частоте 50 кГц, Нп, не более, в режиме: .

широкополосном...................

избирательном.......................

Дополнительная частотная погрешность, Нп, не более, в режиме: широкополосном ............... ..................... ± 0,05

избирательном ................._;

Погрешность установки частоты........ .................0,4 % ± 1 кГц

Ширина полосы пропускания по уровню Д q = 0,1 Нп, Гц, не менее

Затухание, Нп, не менее, при расстройке частоты входного сигнала:

на ± 500 Гц. .... ..............

на ± 1 кГц...................

на ± 3 кГц...................

Измерение модуля полного сопротивления: диапазон измерения, Ом...........

погрешность измерения, %, не более . . .

Измерение затухания отражения: диапазон измерения, Нп..................... 0-5

погрешность измерения затухания отражения, Нп, не более ........... ±0,2

Операции поверки. При проведении поверки должны выполняться следующие операции: внешний осмотр (5.1); опробование (5.2); определение: погрешности установки частоты (5.3), погрешности входных сопротивлений и модуля входного сопротивления высокоомного входа (5.4), погрешности измерения уровня 0 Нп (5.5), погрешности входного делителя (5.6), дополнительной частотной погрешности (5.7), параметров избирательности (5.8), погрешности измерения модуля полного сопротивления (5.9), погрешности измерения затухания отражения (5.10).

Средства поверки.'Для проведения поверки должны применяться следующие средства поверки: частотомер электронно-счетный с диапазоном измеряемых частот 0,3 кГц - 1 МГц и относительной погрешностью частоты кварцевого генератора за 1 мес. 1,5 • 10   (43-57); вольтметр электронный с диапазоном измеряемых на

пряжений 0,5—10 В в диапазоне частот 0,3—550 кГц, с погрешностью не более 0,36 % (ВЗ-49) ; генератор измерительный с диапазоном частот 0,3-550 кГц, выходным напряжением не менее 6,5 В ивыходнымисопротивлениями 75,150,600Ом (12XG 032) ; аттенюатор с ослаблением напряжения от 10 до 90 дБ ступенями по 10 дБ и погрешностью ослабления не более ± 0,33 % в диапазоне частот 0,3-550 кГц. (АСО-ЗМ); пары резисторов, обеспечивающих затухание отражения 1, 2, 3, 4, 5, Нп (5 пар) (приведены в табл. 11); резистор типа БЛП-0,125, обеспечивающий определение погрешности модуля полного сопротивления (приведен в табл. .12).

j -                                                                           I

Погрешность измерения уровня 0 Нп определить по формуле                    ^!

д_Р=_1пЛ22«__;

где U- напряжение, измеренное образцовым вольтметром, В.

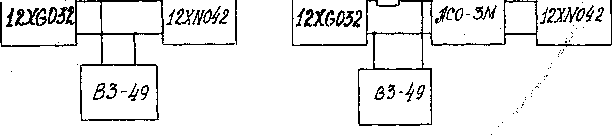

• 5.6. Определение погрешности входного делителя в положениях +1 и +2 Нп произво дится методом прямых измерений напряжения на входе измерителя уровня; в поло жениях ниже 0 Нп — методом сличения с затуханием образцового аттенюатора.           __ _г_____

При положениях входного делителя +1 и +2 Нп измерения выполнить по схем<лителя, В. рис. 5.3.                                                                                                                                                                             "

С выхода генератора на вход измерителя уровня подать сигнал с уровнем +1 (+2) Hi Значения погрешности входного делителя ^Д ^д, Нп, для положений ниже 0 Нп опре-и частотой 50 кГц. При измерениях в селективном режиме малыми изменениями часто делить по формуле                                „

ты генератора получить максимальное отклонение стрелки отсчетного устройства изме                         д р =Д’+ к • 0,115 293 + In ,

рителя уровня. Изменением уровня выходного сигнала генератора стрелку отсчетной                                     ⁵            U

ь,.^И3.^М[е!^?ИТеЛ^..УР^ОВНЯ установить на отметку 0 Нп. Измерить напряжение нг_гдеположение входного делителя с учетом знака, Нп; К — затухание аттенюатора, дБ; U_o - напряжение, измеренное при положении 0 Нп входного делителя, В; U- напряжение, измеренное при данном положении входного делителя, В.

Значения погрешности входного делителя должны быть не более ± 0,03 Нп в широкополосном и не более ± 0,05 Нп в селективном режимах измерителя уровня. При выполнении данных условий показания вольтметра лежат в пределах, указанных в табл. 10.

• 5.7. Определение дополнительной частотной погрешности измерения входного уровня

  положении входного делителя, В; £7₀ - напряжение, измеренное при положении вход производится методом прямых измерений.

  ного делителя 0 Нп, В.                                                             Измерения выполнить по схеме рис. 5.4 в широкополосном режиме работы измери-

  ри положениях входного делителя ниже 0 Нп измерения выполнить по схеме теля уровня на частотах 0,3; 50; 275; 550 кГц на пределе измерений-7 Нп и в селек-рис.5.4.                                                                          тивном режиме н'а частотах 10; 50; 275; 550 кГц на пределе измерений-10 дБ.

  Установить выходное сопротивление генератора 75 Ом, уровень выходного сигнала Установить уровень выходного сигнала, генератора около 0,7 Нп одной из указанных около ,7 п при частоте 50 кГц. Затухание аттенюатора АСО-ЗМ установить равным частот. Затухание аттенюатора при данном пределе измерений установить в соответствии ^{несимме}^^ичный’ высокоомный. Входной делитель в по- _{с та6л}. _{10> Вход ЙЗМерителя} уровня несимметричный, высокоомный.

  ложении и нп. При измерениях в селективном режиме настроить измеритель уровня на

  частоту сигнала по максимальному отклонению стрелки отсчетного устройства. Изме’ ^{Прц изме}Р^{ениях в} селективном режиме настроить измеритель уровня на частоту сиг-нением выходного уровня генератора установить стрелку отсчетного устройства измери-^{нала п<}^ максимальному отклонению стрелки отсчетного устройства.

  теля уровня на отметку 0 Нп. Измерить напряжение, действующее на входе аттенюатора, Изменением выходного уровня генератора установить стрелку отсчетного устройства Аналогичные измерения выполнить при прочих положениях входного делителя, устанав- измерителя уровня на отметку 0 Нп.

  ливая затухание аттенюатора в соответствии с данными табл. 10.

Измерения выполнить по схеме рис. 5.4 в широкополосном режиме работы измери--7 Нп и в селективном режиме н'а частотах 10; 50; 275; 550 кГц на пределе измерений-10 дБ.

Установить уровень выходного сигнала, генератора около 0,7 Нп одной из указанных

Измерить напряжение, действующее на входе аттенюатора.

Значения дополнительной частотной погрешности определить по формуле

ДРг =1п—

^Uf

где U* - напряжение, измеренное на частоте 50 кГц в данном положении делителя, В; Uf — напряжение, измеренное на данной частоте диапазона при данном положении делителя, В.

Вычисленная погрешность не должна превышать величины ± 0,05 Нп в широкополосном и ± 0,1 Нп в избирательном режимах.

В данной схеме используется генератор 12XG032 с внутренним сопротивлением 0 Ом Соединить генератор и измеритель уровня в соответствии с Инструкцией по эксплуатации для измерения модуля полного сопротивления и установить требуемый уровень сигнала. К клеммам Z_x последовательно подключить образцовые резисторы и считывать показания измерителя уровня. Погрешность измерения модуля полного сопротивления не должна превышать ± 10 %.                                           \

Сопротивления образцовых резисторов и допустимые значения показаний измерителя уровня приведены в табл. 11.

Таблица 11

Сопротивление образцового резистора, Ом	Допустимые показания ИУ, Ом
50	45—55
150	135-165
300	270-330
500	450-550
1000	900-1100
1500	1350-1650
3000	2700-3300
10 000	9000-11 000

Настоящие методические указания утверждены заместителем начальника ГНТУ Министерства связи СССР 30.06.1981 г.

Основные метрологические параметры

Диапазон частот, кГц, в режиме:

широкополосном...............................’. . . 0,25-650

селективном. ............................. . . . .

Диапазон измерения уровня, дБ, в режиме:

широкополосном...... -65

селективном. ..................................-105 -г+22

Основная погрешность измерения уровня 0 дБ на частоте 10 кГц, дБ

Погрешность входного делителя на частоте 10 кГц в положении 0 дБ в режиме:

широкополосном.................................

селективном. .................

Частотная погрешность относительно частоты 10 кГц, дБ, в режиме:

широкополосном

селективном

Погрешность установки частоты, Гц

Избирательность измерителя уровня, дБ, при расстройках:

± 30 Гц

±50Гц............... ....                     ........ . _; о,5

±300 Гц ............................................

Затухание зеркальной частоты, дБ.

Входные сопротивления, Ом ...

Коэффициент отражения:

при номинальных величинах входных сопротивлений 75, 135, 150 Ом в диапазоне от 250 Гц до 650 кГц................. <0,05

при номинальной величине входного сопротивления 600 Ом в диапазоне от 250 Гц до 300 кГц ........... . . . ........0,1

Высокоомный симметричный вход, кОм, в диапазоне, кГц-

0,4-300 кГц .................

0,25-0,4. ...................

300-400. ...................

100-650. ...................

Погрешность измерения частоты......

Погрешность измерения сопротивлений, %

Выход генератора симметричный, выходное сопротивление 0 Ом, выходной уровень + Р дБ.

Величина добавочных резисторов R_r при определении сопротивлений 75, 135, 150 и 600 Ом равна 300 Ом, при определении модуля высокоомного входа 2,5 кОм.

Образцовым вольтметром измерить напряжение на входе измерителя уровня и на выходе генератора по схеме рис. 6.1.

lh-U₂ ' и[ - U₂ ’

где и{,    - напряжения, измеренные на выходе генератора, В; U₂, U₂ - напряжения,

На несимметричном входе измерения производить по схеме рис. 6.2.

Измерения производить во всех положениях переключателя входного сопротивления методом, описанным выше.

Входное сопротивление измерителя уровня вычислить по формуле

*вх = ------- ,

Ui~U₂

где U_t - напряжение, измеренное на выходе генератора, В; U₂ - напряжение, измеренное на входе измерителя уровня; 7?_д — добавочный резистор, равный 600 Ом.*

Величины входных сопротивлений не должны отличаться от номинальных более 10 % для входных сопротивлений 75, 135, 150 Ом и 20 % для входного сопротивления 600 Ом.

6.4. Определение основной погрешности измерения уровня 0 дБ производится методом прямого измерения образцовым вольтметром, величины, действующей на входе измерителя уровня.

С выхода генератора на несимметричный (симметричный) вход измерителя уровня в положении входного делителя 0 дБ и переключателя входных сопротивлений 150 Ом подать сигнал частотой 10 кГц и уровнем 0 дБ.

Изменением выходного уровня генератора стрелку прибора измерителя уровня установить на отметку 0 дБ. Измерить уровень на входе ИУ образцовым вольтметром.

Повторить измерение при входных сопротивлениях ИУ 75; 135, 600 Ом.

При измерениях на симметричном входе напряжение измерить дважды, меняя местами точки подключения вольтметра. Истинное значение напряжения вычислить как среднее арифметическое двух измерений.

Погрешность измерения 0 дБ определить по формуле

AP=201g      ,

где U — напряжение, измеренное образцовым вольтметром.

Погрешность установки 0 дБ не должна превышать ± 0,2 дБ. Если погрешность измерения уровня 0 дБ не превышает указанного допуска, то показания образцового вольтметра будут лежать в пределах (0,7570-0,7926) В.

Измерить образцовым вольтметром напряжение на входе измерителя уровня. Данная величина (U_o) является отсчетной.

Затем измерить входной уровень в положениях +10, +20 дБ. Погрешность входного

литель измерителя уровня установить в положение 0 дБ. С выхода генератора подать

сигнал частотой 10 кГц, имеющий уровень 0 дБ.

Изменением уровня генератора стрелку прибора измерителя уровня установить

на отметку 0 дБ. Величину подаваемого напряжения измерить образцовым вольтмет

ром. Аналогично проверить все другие отметки шкалы при подходе к отметке справа ¹ и слева.

Погрешность градуировки шкалы по отношению к отметке 0 дБ определить по фор- ^!

^мУле                                   • у

Д_ш=М-2018 — Ц)

Сигнал частотой 10 кГц и уровнем 0 дБ с выхода где N - отметка шкалы; Uj^ - напряжение, измеренное на каждой из отметок шкалы; генератора через образцовый М3 подать на вход ИУ. Ч ~ напряжение, измеренное на отметке 0 дБ.                                     Выходное сопротивление генератора 75 Ом, входное

Поверяемые отметки, допустимая погрешность приведены в Табл. 13.               сопротивление ИУ 75 Ом, вход несимметричный.

Таблица 13 Измерить образцовым вольтметром напряжение

С7₀ на входе М3 в положении делителя 0 дБ. Данная величина является отсчетной.

Аналогичным образом произвести измерение напряжения в остальных положениях делителя, устанавливая на образцовом М3 затухание, равное по значению положению входного делителя измерителя уровня.

Погрешность входного делителя для положений 0-70 дБ определить по формуле и„

AP = 201g—^й-,

Произвести аналогичные измерения по шкале, проградуированной в вольтах. Изме-                                          U_Q

рения произвести на отметках:

1. 2, 3 В - для шкалы с верхним значением ЗВ;                                  где Ч, - напряжение, соответствующее положению входного делителя 0 дБ; V„- Ha-

г. б, ГО В - для шкалы с верхним значением 10 В.                                пряжение, соответствующее текущему положению делителя.

Погрешность градуировки определить по формуле                                 Вычисленная погрешность не должна превышать величины ± 0,1 дБ в широкополое-

ном и ± 0,2 дБ в селективном режимах.

Z _____-100%                               ^6,7• Определение частотной погрешности измерителя уровня производится методом

У           *                            прямого измерения.

^вп                                         Измерения произвести по схеме рис. 6.3 в широкополосном и селективном режимах

где U_H - номинальное значение выходного напряжения; U_a - действительное значение работы на частотах 3, 10, 300, 650 кГц.

выходного напряжения; U_Bn - верхний предел поверяемой шкалы.                     Измерения произвести в положениях делителя -50 дБ для широкополосного и

Погрешность градуировки не должна прявытттатт. ± 9. %.                           -70 дБ для селективного режимов на несимметричном входе измерителя уровня.

6.6. Определение погрешности входного делителя производится методом прямого Затухание образцового М3 установить равным положению входного делителя. Из-измерения образцовым вольтметром (положения 0, +10, +20 дБ) величины напряжения ^меР^ить напряжение на входе ИУ на указанных частотах при установке стрелки встроен-на входе измерителя уровня, а для остальных положений - методом сравнения поверя- ^ного прибора ИУ на отметку 0 дБ.

емого аттенюатора с образцовым М3 с помощью вольтметра ВЗ-24.                      Частотную погрешность входного делителя ИУ определить по формуле

Измерения производить в широкополосном и селективном режимах работы на                                         и

частотах 10, 100, 300, 650 кГц. ’                                                                                             Д Р = 20 lg ,

Для положений делителя 0 -г +20 измерения производить на несимметричном входе

.75 Ом. Подключение генератора к ИУ согласованное.                                _где _ напряжение, измеренное на частоте 10 кГц.при данном положении делителя;

Делители в положении 0 дБ. С выхода генератора подать сигнал частотой 10 кГц, _Uf - напряжение, измеренное на остальных частотах диапазона.

уровнем 0 дБ. Изменением выходного уровня генератора стрелку встроенного прибора _; Вычисленная погрешность не должна превышать величины ± 0,3 дБ в широкопо-

- ИУ установить на отметку О’дБ.                                                   лосном _{и ± Q 4 дБ в селектавном} р_ежиМах.

3-646

. /

• 6.8. Определение погрешности установки частоты производится методом непосред ственной оценки частоты на входе измерителя уровня.                              ___

Определение основной погрешности установки частоты производится в избиратель.__

ном режиме работы измерителя уровня на частотах 3, 50, 100, 200, 400, 650 кГц.

На генераторе и измерителе уровня установить соответственно выходное и входнп сопротивления по 600 Ом. Делители поставить в положение 0 дБ.

Выходной уровень генератора 0 дБ. Установить на шкале частот измерителя уровня требуемую частоту. Изменяя частоту генератора, настроить измеритель уровня по макси муму показаний. Отсчитать действительное значение частоты по показаниям образцово го частотомера.                                                            ,

Погрешность установки частоты определить по формуле

Д / f/4 - f а,

где ffr — отсчет значения частоты на измерителе уровня; / _д - отсчет значения частот! по образцовому частотомеру.

Погрешность установки частоты не должна превышать величины ± 50 Гц.

• 6.9. Определение погрешности измерения затухания асимметрии и отражения произ водится методом непосредственной оценки.

Произвести соединения генератора и ИУ для режима измерения затухания асим метрии и отражения (см. п. ЗЗП Технических требований на ИУ 12X7V084). Измерения производить в широкополосном режиме работы ИУ на частотах 0,25; 100; 300; 650 кГц

При измерении затухания отражения подключить ко входам Z_x и /дгодну из па; резисторов, приведенных в табл. 14, для соответствующих значений затуханий (рис. 6.4),

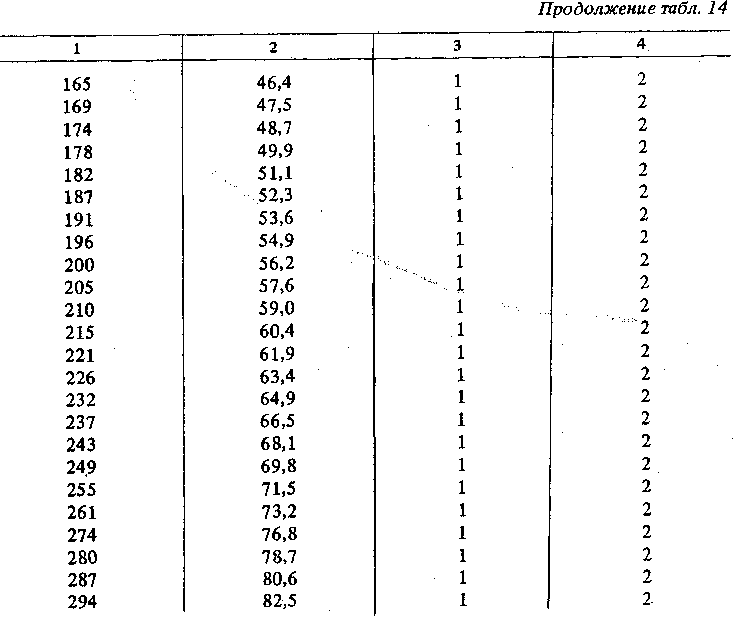

Таблица 14

Сопротивление резисторов, Ом		Допустимое отклонение, %
	rn	*х	rn
1	2.	3	4        <
Номинальное значение затухания 5 дБ. Тип резистора С2-14, Cl-8, С2-1; 0,125 Вт			С2-13,
107 .	30,1	1	2
110	30,9	1	2
ИЗ	31,6	1	2
115	32,4	1	2
118	33,2	1	2
121	34,0	1	2
124	34,8	1	2
127	35,7	1	2
130	36,5	1	2
133	37,4	1	2
137	38,3	1	2
140	39,2	1	2
143	40,2	1	2
150	42,2	1	2
158	44,2	1	2
162	45,3	1	2

102	С2-10, С2-13, С2-14; 0,125 Вт .		1
	53,0	0,5
107	55,5	0,5	1
115	.59,7	0,5	- 1
133	69,0	0,5	1
200	104,0	0,5	1
210	109,0	0,5	1
237	123,0	0,5	1
287	149,0	0,5	1
316	164,0	0,5	1
604	314,0	0,5	1

Номинальное значение затухания 20 дБ. Тип резистора: С2-1, С2-13, С2-14; 0,125 Вт

102	83,5	0,2	0,2
118	96,5	0,2	0,2
143	117,0   .	0,2	0,2
165	135,0	0,2	0,2
193	158,0	0,2	0,2
198	162,0	0,2	0,2

При измерении затухания асимметрии соединить пары резисторов R, и R₂ по схеме рис. 6.5.

Погрешность измерения затухания асимметрии и отражения определить по формул!

^{д а} ~^ан ~ «д.

где а_н - показание ИУ при подключении пары резисторов R_t и Т?₂, дБ; а_д - значение за тухания асимметрии (отражения), создаваемое парой резисторов R_t и /?₂, дБ.

Погрешность измерения должна быть не более ± 2 дБ.

• 6.10. Определение погрешности измерения модуля полного сопротивления произво дится методом непосредственной оценки. ' Q              г ^г         _t

Для проведения измерений выполнить соединения измерителя уровня с измерительным генератором в соответствии с п. 33.0 Технических требований на ИУ 12ХА084.

Измерения производить на частотах 0,25; 10; 300; 650 кГц в широкополосном ре

жиме.                                                                  ..... -.....-

Подключить ко входу Z_x один из образцовых резисторов 50, 150,300,1000,3000 Ом, 10 кОм и измерить их величины, используя переключатель пределов измерения. Погрешность измерения модуля полного сопротивления определить по формуле

^Z~^R_a

8_Z = \ ------^_|._100%>

где Z - показание измерителя уровня при подключении данного резистора, Ом; R _ значение сопротивления данного резистора, Ом.

6.11. Определение погрешности измерения частоты производится методом непосредственной оценки.

Определение погрешности измерения частоты производить на частотах 100, 500, 1000 Гц, 10, 100, 500 кГц и 1 МГц.

В гнезда, предназначенные для измерения частоты, подать сигнал величиной около 1 В и одной из указанных частот. Частоту сигнала контролировать образцовым частотомером. Снять показания измерителя уровня. Погрешность измерения частоты определить по формуле

• 7. ИЗМЕРИТЕЛЬ УРОВНЯ 12XN 023

Настоящие методические указания утверждены заместителем начальника ГНТУ Министерства связи 3.08.1981 г.

Основные метрологические параметры

Рабочий диапазон частот, кГц............................. 0,3 - 2000

Пределы измеряемых уровней, Нп........................'. -7 ^-+2,5

Общая погрешность измерений, Нп, не более..................... ± 0,05

Частотная погрешность, Нп, относительно частоты 200 кГц, не более...... ±0,05

Операции поверки. При проведении поверки должны выполняться следующие операции: внешний осмотр (7.1); опробование (7.2); определение: погрешности градуировки шкалы (7.3); погрешности измерений с учетом входного делителя (7.4), частотной погрешности (7.5).

Средства поверки. При проведении поверки должны применяться следующие средства поверки: генератор измерительный высокочастотный до 2 МГц, с выходным напряжением 9 В (Г4-117); вольтметр переменного тока с диапазоном частот до 2 МГц, с диапазоном измеряемых напряжений до 9 В и погрешностью измерения не более 1,7 % (Ф-584); аттенюатор, обеспечивающий ослабление напряжений сигналов переменного тока от 0 до 50 дБ, с погрешностью не более ± 0,03 дБ в диапазоне частот 300 Гц - 2 МГц (АСО-ЗМ).

• 7.1. Внешний осмотр (см. разд. 1, § 1.2).

• 7.2. Опробование. Установить переключатель пределов измерений и переключатель

С'имм — несимм в положение настр. При этом стрелка измерительного прибора откло-нится. Нажать кнопку Настр и произвести отсчет показаний прибора. Отпустить кнопку, ручкой Настр установить стрелку показывающего прибора на тот же угол отклонения

• 7.3. Определение погрешности градуировки шкалы встроенного прибора проводит ся методом сравнения показаний измерителя уровня в каждой числовой отметке шкалы с показаниями образцового вольтметра.

Измерения проводятся по схеме рис. 7.1.

		7Ш023		n-ill		Исо-зм
	<?-5&				Ф-5Ц

Рис. 7.1                                 Рис. 7.2

Установить на измерителе уровня переключатель пределов измерений в положение О Нп (вход высокоомный). С выхода генератора на несимметричный вход измерителя уровня подать сигнал с частотой 200 кГц и уровнем около 0 Нп.

Изменяя выходное напряжение генератора, установить стрелку показывающего прибора измерителя уровня на числовую отметку 0 Нп (нижняя шкала). Величину подава емого напряжения контролировать вольтметром-

Затем определить напряжение на входе измерителя уровня на числовой отметке шкалы -1,0 Нп.

Аналогичные измерения произвести на числовых отметках 0; 0,5 и -1,0 Нп (верхняя шкала), подавая сигнал на симметричный вход (диапазон частот 0,3-200 кГц) и затем на симметричный вход (диапазон частот 0,2-2 МГц) измерителя уровня.

Во всех случаях определить погрешность (6) по формуле

5=А-1п — U_o где N — значение очередной числовой отметки, Нп; Uj^— напряжение, соответствующее числовой отметке, В; U_o - напряжение, отсчитанное по вольтметру в точке 0 Нп, В.

На указанных выше числовых отметках погрешность должна быть не более ± 0,05 Нп.

Для последующего определения общей погрешности с учетом входного делителя выбираются две числовые отметки на шкалах, исходя из следующих условий:

если значения погрешности на числовых отметках шкалы только отрицательные или только положительные, то в качестве отсчетных выбираются отметки с максимальной и минимальной погрешностями;

если значения погрешности на числовых отметках шкал разного знака, то в качестве отсчетных выбираются отметки с максимальными отрицательной и положительной погрешностями.

• 7.4. Определение погрешности измерения для положения переключателя измерений +2 +■ -1 Нп производить по схеме рис. 7.1, для положения -1+-5Нп - по схеме рис. 7.2.

Установить переключатель пределов измерений в положение 0 Нп (вход высокоомный) .

С выхода генератора на соответствующий вход измерителя уровня подать сигнал

С частотой ZUU К1 Ц- изменяя выходное напряжение генсрагира, yuiaiwnniD vipcjxrKj xiu-казывающего прибора на одну из числовых отметок, выбор которых был произведен выше.

Переключатель пределов измерений переводится поочередно во все положения, а изменением уровня генератора стрелку показывающего прибора каждый раз устанавливать на выбранную числовую отметку. Показания вольтметра фиксировать. Пределы допустимых показаний для всех числовых отметок приведены в табл. 16.
Аналогичные измерения проделать на второй выбранной числовс			)й отметке. Таблица 16
Положение	Числовая	Пределы	Затухание
переключателя пределов измерений, Нп	отметка -шкалы, Нп	допустимых '.. показаний, Ц \	аттенюатора, дБ
+2	0	5,45 - 6,00	В схеме не используется
+1	—	2,22 - 3,35	То же
0	—	0,74 - 0,82
-1	—	0,27 - 0,30
-2	—	0,32 - 0,35	10
-3		0,37 - 0,40	20
-4	—	0,45 - 0,47	30
-5	—	0,52 - 0,58	40
+2	-1	2,22 - 3,35	В схеме не используется
+1	-1	0,74 - 0,82	То же
0	-1	0,27 - 0,30	Л»
-1	-1	0,32 - 0,35	10
-2	-1	0,37 - 0,40	20
-3	-1	0,45 - 0,47	30
-4	-1	0,52 - 0,58	40
-5	-1	0,60 - 0,65	50
+2	+0,5	8,98 - 9,92	В схеме не используется
+1	+0,5	3,30 - 3,65	То же
0	+0,5	1,20 - 1,34
-1	+0,5	0,45 - 0,49
-2	+0,5	0,52 - 0,57	10
-3	+0,5	0,60 - 0,67	20
-4	+0,5	0,69 - 0,76	30
-5	+0,5	0,25 - 0,30	30

• 7.5. Определение частотной погрешности проводится методом сравнения показаний измерителя уровня при измерении определенного уровня на различных частотах с показаниями образцового вольтметра.

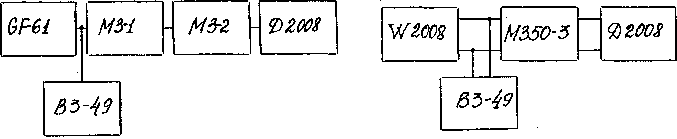

Измерения проводятся по схеме рис. 7.1 в следующем порядке.

Установить на измерителе уровня переключатель диапазонов измеряемых уровней в положение 0 Нп, переключатель Симы ± несимм - в положение Несимм.

-   -              *          ’ ’ -------------- " ^г-------л — лм л ц ллол JiUJiwvay         I   .        ...................  3

частотой 200 кГц и таким уровнем U_o 775 мВ), чтобы стрелка показывающего при-      F ± 0,87 • 10³ Гц (широкая полоса) J.......

бора измерителя уровня установилась точно на отметку 0 Нп. Выходное напряжение      F ± 500 Гц (узкая полоса)........................... . . . . . >60

генератора U_o измеряется вольтметром.                                             F ± 2 • 10³ (широкая полоса) ............................. >80

Поддерживая с помощью регулировки входного уровня генератора стрелку прибора Операции поверки: внешний осмотр (8.1); опробование (8.2); определение: уровня на отметке шкалы 0 Нп, проводят измерения выходного напряжения генератора на собственных шумов (8.3), модуля входного сопротивления высокоомного входа и за-частотах 0,3; 30; 300; 1000 и 2000 кГц.                                             тухания отражения (8.4), погрешности измерения уровня 0 дБ (10дБм)(8.5),погреш-

При частотной погрешности измерителя уровня, не превышающей ± 0,05 Нп, показа- ности входного делителя (8.7), погрешности установки частоты (8.8), ширины полосы ния вольтметра должны находиться в пределах (0,95 - 1,05 ) U_o.                      пропускания (8.9).

Затем переключатель Симм + несимм перевести в положение Симм (0,3 — 200 кГц) Средства поверки. При проведении поверки должны применяться следующие средах-и в положение Симм (0,2 -2 МГц) и произвести аналогичные измерения:              ва поверки: вольтметр переменного тока компенсационный (ВЗ-49, ВЗ-24);

для диапазона 0,3 - 200 кГц на частотах 0,3; 30; 100 и 200 кГц;                  частотомер электронно-счетный с диапазоном измеряемых частот 200 Гц -

для диапазона 0,2 - 2 МГц на частотах 0,2; 1,0; 1,5 и 2 МГц.                         18,6 МГц и погрешностью измерения не более ±1 • 10~⁷ ± 1 ед.сч. (43-57) ; и з м е р и-

При частотной погрешности из ителя уровня, не превышающей ± 0,05 Нп, показа- тельный генератор с козффициентомгармоник не более 0,5 %, диапазоном ния вольтметра должны нах ься в пределах (0,95 - 1,05) U_o.                      частот 200 Гц - 18,6 МГц, Я = 75 Ом и выходным напряжением 0,5 - 1 В (W2008) ;

При необходимо начение частотной погрешности Д f, Нп, определить по формуле измерительныйгенератор с коэффициентом гармоник не более 0,5 %, (диапазоном частот до 100 кГц, Rj « 0 Ом и выходным напряжением до 2,5 В (GF-61) ; магазин затуханий типа М3-5 0-3 или Д120 с индивидуальной аттестацией во ВНИИФТРИ (ожидаемая частотная погрешность составит порядка ± 0,02 дБ) ; и с т о ч-где U_o — напряжение на частоте 200 кГц, В; U/ — напряжение на соответствующей часто- ® ^{и к} постоянного напряжения (Б5-11) ; резистор ы. 37,4 Ом ± 0,1 %; 75,0 Ом ± _те, В.                                                                              ± 0,1 %; 1000 Ом ± 0,1 %; 10 000 Ом ± 6,1 %; 100 000 0м ± 0,1 %, БЛПилиС2-13; С2-14.

Проведение поверки

• 8. ИЗМЕРИТЕЛЬ УРОВНЯ ТИПА D2008                        8.1. Внешний осмотр (см. разд. 1, § 1.2).

Настоящие методические указания утверждены заместителем начальника ГНТУ Ми- 8.2. Опробование. При опробовании должно быть установлено соответствие измери-нистерства связи СССР 4.05.1981 г.                                                  теля уровня следующим требованиям:

Основные метрологические параметры                                           возможность установки на оо стрелки указателя уровня с помощью механического

Диапазон частот на входе, Гц:                                                  нуль-корректора при выключенном питании;

несимметричном................................ 200-18,6 • 10^б легкость перемещения ручек настройки и возможность управлять прибором в ука-

симметричном.................................. 200-1,6 • 10^б занных пределах;

Погрешность установки частоты....................± 2 ■ 10"⁵ f ± 1 ед. сч. четкость фиксации переключателей и совпадение их указателей с отметками на соот-

Диапазон измерения уровня, дБ:                                               ветствующих шкалах;

на несимметричном входе в диапазоне:                                           возможность проведения калибровки в широкополосном и селективном режимах.

1 • 10³ — 18,6 • 10^б Гц..............................—120 ±+10    8.3. Определение уровня собственных шумов производится методом непосредствен-

200 - 1 - 10³ Гц .... ..............................-70 ±+10 ^ного отсчета показаний ИУ. К коаксиальному входу подключить экранированную на-

На симметричном входе в диапазоне:                                            грузку 75 Ом. Установить переключатели ИУ в положения:

200 — 1 • 10³ Гц............... •..... -60 ±+10                         Z/n(S3)         - koaxial 75/Z;

1-10³— 1,6-10⁶ Гц...... -110 ±+20                       EXP SCALE (S2)  - LOWDIST;

Затухание отражения, дБ . ..................................34                         SI               - минус 100 dB;

Основная погрешность измерения уровня 0 дБ на частоте 100 • 10³ Гц и Rj = 75 Ом,                        BANDWIDTN    - 1,74 kHz.

дБ ...... ....................... <±0,1    Наблюдая за показаниями стрелочного прибора, осуществить плавную перестройку

Погрешность делителя относительно положения 0 дБ на частоте 100 ■ 10³ Гц. частоты настройки ИУ в диапазоне частот 6 кГц - 18,6 МГц.

дБ ............................ ....................< + о,О5 Уровень собственных шумов не должен превышать -120 дБ, т. е, показания стре-

Частотная погрешность относительно уровня 0 дБ на частоте 100 • 10³ Гц на несим- ночного прибора должны находиться в секторе, ограниченном отметками — оо и -20. метричном входе в диапазонах частот, дБ:         ¹                                   8.4. Определение модуля входного сопротивления высокоомного входа и затухания

6 • 10³ - 12 • 10^б Гц . . . .................

1 - 10³ - 15 • 10⁶ Гц....................

200 - 18,6 • 10^б Гц . ....................

Избирательность измерителя уровня, дБ, на частотах:

F ± 4 Гц (узкая полоса)      |

F ± 500 Гц (широкая полоса) | ‘    '

'Г“**•

тельно земляной шины, используя нагрузку № 1

Подключить к симметричному входу ИУ присоединительный элемент совместно с нагрузкой № 1. Установить переключатель S3 (Zjty в положение Z[124 Ом. Выполнить 42

• 8.5. Определение погрешности измерения уровня 0 дБ (10 дБм) производится методом прямого измерения напряжения на входе поверяемого измерителя уровня по схеме рис. 8.2.

Установить переключатели ИУ в положения:

Z/S1(S3)          -koaxial 75/Z;

EXP SCALE (S2)  - • О;

SI                - 0;

BANDWLDTN(S5) - 20 Hz; dB/dDm (S8)     - dB.

Настроить ИУ на частоту 100 кГц. С генератора подать сигнал частотой 100 кГц и уровнем порядка 0 дБ. Малыми изменениями частоты генератора получить максимальное отклонение стрелки измерительного прибора I. Изменением выходного уровня генератора установить стрелку на отметку 0 верхней шкалы. Измерить вольтметром

Установить переключатель EXP SCALE (S2) в положение 0. Измерить напряжение на входе ИУ, установив стрелку прибора I на отметку 0 средней шкалы.

Установить переключатели ИУ в положения:

EXP SCALE (S2) (S1) dB/dBm (S8)

ра I на отметке 0 верхней шкалы. Установить переключатель S2 в положение О. Измерить напряжение ИУ, обеспечивающее установку стрелки прибора I на отметку 0 средней шкалы.

Установить переключатель Z/D (S3) в положение BAL Z/600. Через соединительный элемент сигнал от генератора подать на симметричный вход ИУ.

Измерить напряжения на входе ИУ, устанавливая стрелку прибора I на отметку 0 верхней и средней части шкал.

Выполнить аналогичные измерения при положениях переключателя Z/П (S3) Z/124 и Z/150.

12000 - 15000 кГц............ ±0,2д1

15 000 - 18600 кГц.................................± 0,3 дЕ

8.8. Определение погрешности установки частоты производится методом прямых и? мерений частоты сигнала на входе измерителя уровня образцовым электронно-счетным частотомером.

Установить переключатели ИУ в положения:

Z/I2 (S3)           - koaxial 75/оо'_}

EXP SCALE (S2)  -

S1                -

BANDWIDTN (S5) - 20 Hz; dB/dBm (S8)

S4             - • Q/AFC;

RESOL UTION (S6) - 10 Hz.

Измерения выполнить по схеме рис. 8.5 на частота?

0,2; 100 кГц; 1; 10; 18,6 МГц следующим образом ляя значения расстройки на уровне 0,5 дБ при полосе 1,74 кГц.

Настроить ИУ на одну из указанных частот. С гене Установить переключатель S2 в положение • О , переключатель S5 в положение ратора подать сигнал уровнем около 0 дБ и такой ж< 20 Hz.

частотой. Малыми изменениями частоты настройте Выполнить измерения, определяя значения расстройки на уровнях 3 и 60 дБ (исполь-генератора получить максимальное отклонение стрел зуется верхняя шкала указателя уровня I) по описанной выше методике, ки указателя уровня.

Измерить значение частоты генератора.

Погрешность установки частоты ИУ, Гц, определить по формуле

д F-F -F

Л _я -Г д,

где ~ номинальное значение частоты, установленное по шкале частот измерителе

уровня, Гц; F& — действительное значение частоты, отсчитанное с электронно-счетного частотомера.

Погрешность установки частоты не должна превышать величины ± 2 • 10~^s f ± 10 Гц,

Если погрешность установки частоты не превышает допустимого значения, то показа ния образцового частотомера должны лежать в пределах, указанных в табл. 20.

Таблица 20

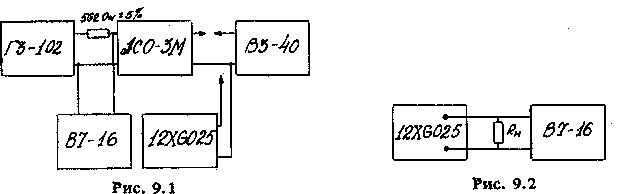

• 9. ГЕНЕРАТОР НИЗКОЙ ЧАСТОТЫ ТИПА 12XG 025

Настоящие методические указания утверждены заместителем начальника ГНТУ Министерства связи СССР 24.09.1981 г.

Основные метрологические параметры

Диапазон частот, Гц. . ................................ 30-20

Погрешность установки частоты .....................± (0,3 % + 10 Гц)

Диапазон шкалы расстройки, Гц................. ±

Погрешность установки частоты по шкале расстройки, Гц ......

Диапазон выходных уровней, Нп .......................... -7 -г+2,1 Погрешность установки выходного уровня, Нп, на нагрузке 600 Ом......±

Частотная погрешность, Нп, на нагрузке 600 Ом, не более ..........

Внутреннее сопротивление генератора, Ом.......... 50;

Коэффициент гармоник выходного сигнала, %, не более, в диапазоне, Гц:

30 - 100 ........... ...................... 2,5

100 - 10000...........................

10 000 - 20 000..............................

Операции поверки. При проведении поверки должны выполняться следующие операции: внешний осмотр (9.1) ; опробование (9.2); определение: основной погрешности установки частоты генератора по шкале частот (9.3), погрешности установки частоты генератора по шкале Расстройка (9.4), погрешности установки выходного уровня в зависимости от частоты (9.5), коэффициента гармоник выходного сигнала (9.6); проверка внутреннего сопротивления генератора (9.7).

Средства поверки. При проведении поверки должны .применяться следующие средства поверки: частотомер электронно-счетный с диапазоном измеряемых частот 30 Гц - 20 кГц и погрешностью измерения не более 0,1 % (43-57); измерител нелинейных искажений с диапазоном измеряемых частот 30 Гц - 20 кГц с диапазоном измеряемых значений от 1 - 2,5 % и погрешностью измерения не более 0,03 % (С6-7); _т магазин сопротивлений, работающий на частоте 800 Гц, класс точно не ниже 0,2, с пределами величины сопротивления до 50 Ом (Р-58); вольтмет на диапазон частот 30 Гц - 20 кГц с погрешностью измерений не более 1 %, с диапаз ном измеряемых напряжений 0,1 - 2,5 В (В7-16) ; аттенюатор, обеспечиваю ослабление напряжений сигналов переменного тока в пределах до —70 дБ, с погрешностью не более ± 0,03 дБ в диапазоне частот до 20 кГц (АСО-ЗМ) ; вольтметр ^г-с пределом измерений 1 мВ (ВЗ-40); генератор измерительный низкочастотный генератора электронно-счетным частотомером на всех числовых отметках, до 30 кГц, выходным напряжением до 2,2 В, выходным сопротивлением 600 Ом (ГЗ-102);   Измерить частоту Fj при установке ручки шкалы Расстройка в положение 0 и часто-

резисторы типа БЛП, 0,5 Вт, 600 Ом ± 1 %; резисторы типа МЛТ, 0,5 Вт, ту F₂ при установке ручки шкалы Расстройка в положения, соответствующие поверяе-510 Ом ± 5 %.                                                                мым числовым отметкам шкалы, указанным в табл. 22.

Лроведеяпе поверки                                                          Поверку производить в следующем порядке.

_QV         ^ОСМОЧ^> (^см- разд- > § 1.2).                                            Ручку шкалы Расстройка установить в положение, соответствующее нулевой отмет-

• 9.2. Опробование. При проведении опробования необходимо-                         „                          , _s                      х_Г

ключевой переключатель установить в положение Внеш. батарея включена при этом Произвести отсчет частоты (F,) по образцовому частотомеру. Устанавливая ручку стрелка измерительного прибора генератора должна находиться на контрольной от^” ^{шкалы Расст}Р^ои’^а‘ ^{на числовые} отметки, произвести отсчет частоты (F₂) ио образцово-ке Контр. бат.;                                                                       му частотомеру.

откалибровать генератор.                                                        Абсолютную погрешность шкалы Расстройка определить по формуле

• 9.3. Определение основной погрешности установки частоты генератора по шкале                        _др • -р _ ip _ р \

частот проводят методом прямого измерения частоты генератора электронно-счетным                             расстр расстр v 1      ’

частотомером.                                                                  _Гд_е Fp_accTp — номинальное значение частоты по шкале Расстройка на поверяемой отмет-

Перед измерениями генератор должен быть откалиброван. Подключить образцовый ке, Гц; Fj — действительное значение частоты генератора, измеренное частотомером на частотомер к выходным гнездам Выход 600 Ом поверяемого генератора.              нулевой отметке шкалы Расстройка, Гц; F₂ - значение частоты по шкале Расстройка.

Измерения в каждой числовой отметке шкалы производить дважды при подходе к Величина абсолютной погрешности не должна превышать ± 1 Гц. устанавливаемому значению слева и справа.                                             _{л Л}                 ^{F                   г}

Установить на генераторе частоту 30 Гц. Снять показания образцового частотомера, ^9Л «"Редеваше погрешности установки выходного уровня в зависимости от часто-и если показания находятся в пределах, указанных в табл. 22, то определяемая погоеш- ™           методом сравнения показаний поверяемого прибора при измерении опре-

ность по частоте не превышает ± (10 Гц + 0,3 %).                                     деленного уровня на различных частотах с показаниями образцового вольтметра.

Аналогично проводить измерения на остальных числовых отметках шкалы.            Выход генератора 600 Ом при согласованной нагрузке и выходном уровне 0 Нп.

Поверяемые отметки шкалы и диапазон показаний образцового частотомера, соот- Частота генератора 1 кГц. Выходное напряжение генератора U_o измерить вольтметром, ветствующий допустимой погрешности, указаны в табл. 22.                             Поддерживая посредством регулировки выходного уровня генератора стрелку при

бора на отметке шкалы 0 Нп, провести измерения выходного напряжения генератора

■ Uf на частотах 30 Гц, 1, 10 и 20 кГц. При частотной погрешности ИУ, не превышающей ± 0,05 Нп, показания вольтметра должны находиться в пределах (0,95 - 1,05) U_o.

При необходимости, значение частотной погрешности 8Нп, определить по формул® ^U0

Д -In---- ,

^f Uf

где Uq — напряжение на частоте 1 кГц, В; Uf — напряжение на соответствующей частоте, В.

4-646                                                     49

- ■ ' _____________

Основные метрологические параметры

Диапазон частот генератора, кГц.......................

Погрешность установки частоты генератора (Гц), не более......

Расстройка, кГц............................... • •

Погрешность шкалы расстройки, Гц, не более..............

Уход частоты за 1 ч, Гц, не более.......................

Погрешность установки выходного уровня при /?_н = 600 Ом, Нп. . . Частотная погрешность встроенного измерителя уровня, Нп, не более . Коэффициент гармоник в полосе частот 0,8 — 300 кГц, %, не более . . . Операции поверки. При проведении ции: внешний осмотр (10.1); опробовг ки частоты по основной шкале (10.3), погрешности установки частоты по шкале pacj стройки (10.4), кратковременной нестабильности частоты (10.5), погрешности установ| ки выходного уровня генератора в зависимости от положения переключателя пределов (10.6) ₄ частотной погрешности выходного уровня (10.7), коэффициента гармоник вы| ходного сигнала (10.8).                                                               1

Средства поверки. При проведении поверки должны применяться следующие ерей ства поверки: частотомер электронно-счетный для измерений в диапазоне часто| 0,3 - 300 кГц (43-57); вольтметр для измерений напряжения в диапазон! 0,6 - 6,0 В и с погрешностью измерения не более 1 % в диапазоне частот 0,3 - 300 кИ (Ф-584); измеритель нелинейных искажений в диапазоне частот 0,3 - 300 кГи с погрешностью измерения не более 0,5 % (С6-5); нагрузочные резисто р | 600 Ом ± 1 % типа Б ЛП, 0,5 Вт или др.                                          |

Проведение поверки

• 10.1. Внешний осмотр (см. разд. 1, § 1.2).

• 10.2. Опробование. При опробовании необходимо откалибровать генератор.

• 10.3. Определение погрешности установки по основной шкале частот проводил

методом непосредственного измерения образцовым частотомером.

Измерения проводить в следующем порядке.

Подключить частотомер к выходным гнездам Низкоомн генератора. Переключател 150 кГц - 300 кГц установить в положение 150 кГц. Шкала расстройки при данных и| мерениях должна находиться в положении 0.

Установку частоты по шкале частот проводить дважды: при подходе к поверяемо] отметке со стороны больших и меньших значений.

Установить на генераторе частоту 150 кГц ручкой Настройка.

Снять показания образцового частотомера; действительное значение частоты, кГ| для данной числовой отметки шкалы(f* и j ) не должно выходить из пределов, указав ных в табл. 24. / и - значения частот генератора, кГц, при подходе слева и справа. |

Табл иц а

Поверяемые числовые отметки по шкале, кГц	Допустимые значения показаний образцового частотомера, кГц    *
1	2 '

I диапазон

9,69 - 10,31

29,67 - 30,33

49,65 -50,35

Абсолютная погрешность установки частоты генератора вычисляется по формуле

А/ ~ f н “

' /ц - номинальное значение частоты, кГц, установленное по шкале.

За погрешность установки частоты принимают максимальное значение погрешности. 4Р‘4. Определение погрешности установки частоты по шкале расстройки проводить годом непосредственного измерения образцовым измерительным частотомером на >х числовых отметках шкалы расстройки.

Измерения проводить в следующем порядке.

К выходу генератора Низкоомн подключить частотомер. Установить шкалу расстройке положение 0. На основной шкале частот установить частоту примерно 100 кГц. Из-рить частоту генератора затем установить шкалу расстройки на поверяемую чистую отметку и вновь измерить частоту генератора/₂.

Погрешность установки частоты по шкале расстройки вычислить по формуле

^Д/ш.р⁼Д/н- 1/1 -/2 I.

! Д /_н — номинальное значение измеряемой частоты по шкале расстройки на поверя-эй отметке, Гц; Д — значение частоты, Гц, измеренное при положении О по шкале ютройки; /з ~ значение частоты, Гц, измеренное при данной расстройке.

Погрешность установки частоты по шкале расстройки определить на всех числовых Цтках шкалы.

■Величина абсолютной погрешности не должна превышать ± 30 Гц.

J.0.5, Определение кратковременной нестабильности частоты проводить методом гм ого измерения образцовым измерительным частотомером.

JC выходу генератора Низкоомн подключить частотомер. Нестабильность частоты ге->атора определять по истечении времени самопрогрева на средней частоте каждого ^диапазона путем контроля частоты генератора частотомером. Измерения проводить кдые 3 мин в течение любых 60 мин работы.

^Нестабильность частоты Д /_в, Гц, определяют по формуле

^д /в “/max “/min >

⁵ /max “ максимальное значение частоты, измеренное в течение часа, Гц; /_mj_n - мини-Ргьное значение частоты, измеренное в течение часа, Гц.

вычисленная нестабильность не должна превышать ± 50 Гц.

Результат измерений должен находиться в допустимых пределах, указанных в табл. 25. _________________________________________ Таблица 25 J_____Частота, Гц               , Допустимые показания частотомера, Гц

I диапазон 0-150 кГц

80 000                 |             79 950-80 050

Частота, Гц		Допустимые показания частотомера, Гц
23 000	II диапазон 150-200 кГц |            229 950-230050

• 10.6. Определение погрешности установки выходного уровня генератора в завис'' мости от положения переключателя пределов производится методом сравнения показ, ний поверяемого прибора с показаниями образцового вольтметра.

Нагрузить генератор на сопротивление нагрузки R_H ~ 600 Ом. Установить перекл^, чатёль пределов генератора в положение 0 Нп. Установить частоту поверяемого генер^{1 2 3 4} тора 1 кГц и напряжение, равное 775 мВ. Изменяя выходное напряжение генератор установить стрелку измерителя уровня на числовую отметку шкалы О Нп. Измерив напряжение образцовым вольтметром. Причем напряжение (0 Нп) поверяемого генет тора измерить при подведении стрелки измерителя уровня к отметке 0 Нп справа и сж-ва. При этом показания образцового вольтметра должны находиться в пределах 0,752т: 0,798 В, что соответствует допустимой погрешности ± 0,03 Нп.                      |

Аналогичным образом определить погрешность установки выходного уровня генер^' тора на остальных положениях переключателя пределов, ориентируясь на даннь£ •табл. 26.                                                            ’        .                  ' ?⁵К

Таблица«2Г‘

1  10.8. Определение коэффициента гармоник выходного сигнала производится мето

дом непосредственного отсчета измерителем нелинейных искажений.

Нагрузить генератор на сопротивление 7?_н=6ОО Ом и подключить к гнездам Низкоомк измеритель нелинейных искажений.

Установить ручку переключателя пределов выходного уровня поверяемого генератора на +2 Нп. Измерить коэффициент гармоник на частотах 0,8; 5; 10; 100; 200 кГц. Значение коэффициента гармоник должно быть не более 1,5 % в полосе частот 0,8 -200 кГц.

|            11. ИЗМЕРИТЕЛЬНЫЙ ГЕНЕРАТОР ТИПА 12XG032

Настоящие методические указания утверждены заместителем начальника ГНТУ 30.08.1981 г.

Основные метрологические параметры

Диапазон частот, кГц............................

Погрешность установки частоты....................

Диапазон уровней выходного сигнала, дБ:

при R-t =R_a................................

при Rj = б Ом...............................

Основная погрешность выходного уровня 0 дБ, дБ, на частотах:

800 Гц - I и II диапазонов, 10 кГц - III диапазона.......,

Диапазон делителя выходного уровня, дБ. ............. -60-г+10

' Погрешность делителя выходного уровня относительно положения —10 дБ, дБ .. ± 0,

Погрешность градуировки шкалы, дБ, при Rj = 0 Ом:

¹⁴ 1 в диапазоне+12-г+5 дБ

+5±-1дБ

ири/?₇- = Я_н:

в диапазоне+6-г0 дБ..............................

0±-7 дБ . ..............................

Коэффициент гармоник, %, при выходном уровне +20 дБ, 2?_н = 330 Ом:

I и II диапазоны 20-30 Гц..............................

30-100 Гц.............................

^V 0,1-30 кГц.............................

III диапазон 0,25-0,5 кГц....... . . .....................

0,5-650 кГц;.............................

Погрешность выходных сопротивлений 75, 135, 150, 600 Ом, %........

тор с диапазоном частот 20 Гц - 650 кГц, выходным напряжением не менее 1 Р *     ,

(6Е-61, PrScitronik, ГДР); магазин затуханий с диапазоном ослабления на^ря- к «wte—----------

жений 0 — 50 дБ ступенями по 10 дБ и погрешностью ослабления не более ± 0,022 дЕ |< - f Диапазон частот в диапазоне частот 200 Гц - 1620 кГц, аттестованный на постоянном токе, с погрет -жг’1 л < ностью не хуже 0,05 % (М3 50-3); измеритель коэффициента гармоник с диапазо- |.~       %

ном измеряемой величины 0,1 — 0,5 % с погрешностью измерения не более 10 % в диа пазоне частот 200 Гц - 200 кГц (С6-5); цифровой вольтметр постоянного тока с пределом измерения 1—2 В и количеством индуцируемых разрядов не менее четырех (В7-22); резисторы типа БЛЙ - 0,25 Вт; 12,4; 30; 75; 135; 150; 300;

330; 600 Ом ± 1 %.

Проведение поверки

• 11.1. Внешний осмотр (см. разд. 1, § 1.2).                                         „

• 11.2. Опробование. При опробовании проверяют:                              И возможность установки на оо стрелки указателя выходного уровня с помощью механического нуль-корректора при выключенном питании;

легкость перемещения ручек настройки и возможность управления прибором в ука

занных пределах;

четкость фиксации переключателей и совпадение их указателей с отметками на соответствующих шкалах;

1 отсутствие срывов генерации и возможность установки опорного уровня в рабочем диапазоне частот генератора.

• 11.3. Определение погрешности установки частоты производится методом непосредственной оценки.                                                                j

Измерения проводить в режиме непрерывной генерации при выходном напряжении не менее 0,1 В. К согласованно нагруженному несимметричному выходу генератора подключить частотомер.

Время счета встроенного частотомера 0,1 с.

Снять .показания частоты в следующих точках:

0,020; 0,8; 3; 6,5 кГц...........I диапазон

0,02; 0,8; 10; 30 кГц............II диапазон

0,25; 10; 100; 650 кГц ........... III диапазон

До частоты 10 кГц измерять период. При этом частоту определять, как величину, обратную результату измерения.

Погрешность установки частоты определить по формуле

Д/=/н-Л-

где /_н — номинальное значение частоты, установленное на поверяемом генераторе: f - значение частоты, установленное по электронно-счетному частотомеру.           * ’

Погрешность установки частоты не должна превышать 2 • 10~⁵ ± 1 сч. ед. Если пс¹ грешность установки частоты не превышает указанного допуска, то показания обра⁵: цового частотомера должны лежать в пределах, указанных в табл. 27.

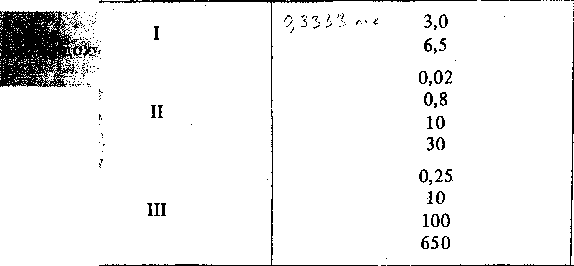

Таблица 27

Вычисленная погрешность не должна превышать ± 0,2 дБ.                    , Л                        „ .___

„             ^{г                 г}                                       г Ъо делителя в данных положениях вычислить по формуле

Если погрешность опорного значения выходного уровня не превышает указаяной-веру личины, то показания образцового вольтметра будут находиться в пределах 0.7570                                  AP = 201g -__— -N,

0,7926 В. Аналогичные измерения провести на симметричном выходе генератора; Каж-^g/"^                                       U ’

дое измерение (подведение стрелки прибора к отметке +10 дБ) проводить дважды, ме- .                                            о                        ___________

няя местами точки подключения вольтметра. За действительное значение братьтгреднетк^        ~ действительное , значение выходного напряжения в положениях е

арифметическое двух измерений.                                              .         и *10 дБ, В; АГ- суммарный выходной уровень генератора.дБ.,

• 11.6. Определение погрешности градуировки шкалы встроенного прибора выходного!^ ’^Измерения повторить на частотах 0, к ц диапазона и к ц уровня производится методом косвенных измерений.                                Y Определение погрешности выходного делителя для положений -10 -г -60 дБ прово-

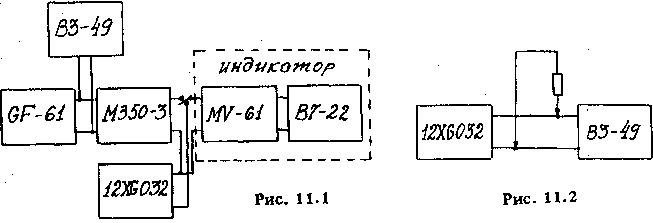

Измерения проводить в режиме холостого хода. Выход генератора несимметричный,   ЙН* по схеме рис. 11.1.

выходное сопротивление 0 Ом, частота 10 кГц, выходной делитель в положении +10 дБ.

Установить стрелку встроенного прибора выходного уровня на отметку +10 дБ. Из-Г- г мерить выходной уровень генератора образцовым вольтметром. Данная величина яв Z ляется отсчетной Uq. Затем измерять выходной уровень генератора, поочередно усланав- р. ливая стрелку на все числовые отметки шкалы. Все измерения повторить, усынови? выходное сопротивление генератора и сопротивление нагрузки равным 150 Ом Каждое измерение проводить дважды, подводя стрелку со стороны больших и меньших зна | чений к каждой точке шкалы. Погрешность градуировки шкалы определить по формуле

у

Выход вспомогательного генератора GF-61 несимметричный, выходное сопротивление* 75 Ом. Перед измерениями провести аттестацию М3 50-3 на постоянном токе и со-стагить таблицу поправок. Срок действия поправок - пять календарных дней с момента Обитания метрологической аттестации. Индикатор состоит из ИУ типа MV-61 в селек-тир юм режиме и подключенного к его выходу постоянного тока цифрового вольтметра гип-» В7-22.

Вход селективного Измерителя уровня несимметричный (7?_вх = 75 Ом), входной де-лигч’ль в положении 0 дБ. Затухание М3 равно 0 дБ. Выход поверяемого генератора несимметричный, выходное сопротивление 0 Ом. Частота генератора 1 кГц I диапазона. Стрелка встроенного прибора выходного уровня на отметке +10 дБ, выходной делитель в н вожении —10 дБ. Зафиксировать показание индикатора, соответствующее выходному ’’напряжению генератора. Отключить индикатор от генератора и подключить его к выхов/ М3. Изменением выходного уровня вспомогательного генератора восстановить йМ ^дикаторе прежнее показание и измерить соответствующее ему напряжение образ-ЩП1ЫМ вольтметром. Данная величина является отсчетной U_o. Установить на поверяе-мог/ генераторе выходной делитель в положение —20 дБ и также произвести измерение остальных положений выходного делителя генератора. При этом на М3 устанавливать ■ .значение затухания» равное суммарному выходному уровню генератора.

. Погрешность выходного делителя генератора для положений -10 + 60 дБ определить по формуле                            п

AP = 201g---,

U_o

'iffi U_n - напряжение, соответствующее текущему положению делителя, В.

•се описанные измерения повторить на частотах 1 кГц II диапазона и 10 кГц III диа-па? ша.

' ’ .’огрешность выходного делителя не должна превышать ± 0,1 дБ.

II.‘8. Определение частотной погрешности выходного уровня производят методом иг чтения.

_ричиыи, выходное сопротивление 0 Ом. Частота генератора 1 кГцYдиапазона. Стрел^^Ш1110' Определение погрешности выходных сопротивлении генератора производится встроенного прибора выходного уровня на отметке +10 дБ, выходной делитель в поло-*^{К5ГОДОМ} косвенных измерений по схеме рис. 11.2.

жении —60 дБ. Выход вспомогательного генератора несимметрична, выходное conpo>:^H3MeP^eHIi* ^ПР^{ОВОДИТЬ П}Р^И выходном уровне генератора 0 дБ на частоте 10 кГц диа-тивление 75 Ом, частота 1 кГц. Вход селективного измерителя уровня несимметрич-|^йаз°^иа'                                      <-                          _¥ППпетпм

ный, 75-омный. Затухание М3'равно 60 дБ                             •       ^Р ' Измерить выходное напряжение генератора образцовым вольтметром при холостом

Зафиксировать показание индикатора, соответствующее выходному напряжс£^ходе- Затем подключить сопротивление нагрузки равное измеряемому выходному со-генератора. Отключить индикатор от генератора и подключить его к выходу М3. Изм1?Р^{ОТ513ЛеНИЮ} генератора, и измерения повторить При измерении выходного сопротивле-нением выходного уровня вспомогательного генератора восстановить на индикатопе^^{51 0 Ом} сопротивление нагрузки брать равным 75 Ом.

прежнее показание и измерил, соответствующее ему наряжение. Такие xe^ZS' Измерения провести при всех выходных сопротивпениях на симметричном и несим-проделать на частотах 1 кГц II диапазона и 10 кГц III диапазона образцовым вольтй ««Ручном выходах. На симметричном выходе измерение выходного напряжения р ром. Данная величина является отсчетной (£/_п)• Измерения повторить                водить дважды, меняя местами точки подключения вольтметра.

Частота, кГц                    Диапазон                    ' За' Действительное значение выходного напряжения брать среднее арифметическое

■.‘■сГ, 3; 6,5 ..................I

3; 10; 30. ............... II .

*2 Г; 1; 100; 650 ..........

Аналогичным образом произвести измерения при положении выходного делителя

-50 дБ (затухание аттенюатора 50 дБ).

Частотную погрешность выходного уровня определить по формуле

A jV = 201g

_D....________________________ Uf

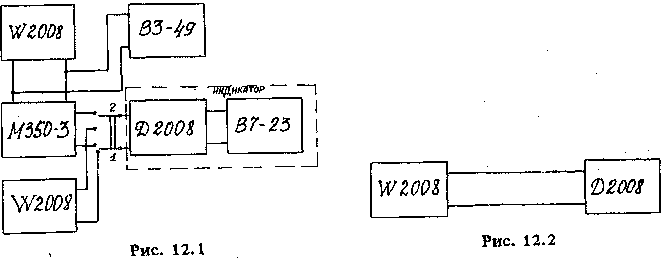

:истерства связи СССР 15 01.1981 г.

Основные метрологические параметры

Диапазон частот, Гц................................ 200—18,6’10⁶

Погрешность установки частоты, не более...............±2'10 ⁵ + 1 ед. сч.

Основная погрешность установки выходного уровня, дБ . .'........ . . . ± 0,1 .

Диапазон выходного делителя ступенями: по 10 дБ........................................... -70 -^0

по 10 дБм. ......... . . .........................—70

> Диапазон указателя выходного уровня, дБ .....................-10 ^-+2

’ Частотная погрешность несимметричного выходного уровня, дБ, не более:

’ F = 1 • 10³ - 18,6'10⁶ Гц

¹ ‘F = 200 - 1 ' 10³ Гц

■ Затухание 2- и 3-й гармоник, более, дБ

Операции поверки. Внешний осмотр и опробование (12.1); определение: погрешности установки частоты (12.2), основной погрешности установки выходного уровня {(12.3), погрешности выходного делителя (12.4), дополнительной частотной погрешности выходного уровня (12.5), кратковременной нестабильности выходного уровня 4(12-6), затухания нелинейности (12.7); затухания несогласованности выходного сопротивления (12.8).

ч Средства поверки. При проведении поверки должны применяться следующие сред-

■ чства поверки: частотомер электронно-счетный с диапазоном измеряемых частот $200 Гц - 18,6 МГц и погрешностью измерения не более ± 1 • Ю^-7 ± 1 ед. сч. (43-57);

"(вольтметр переменного тока с диапазоном частот 200 Гц - 10 МГц, погрешностью „ ' Измерения напряжения 0,7 - 1 В не более ± 0,3 % (ВЗ-49, ВЗ-24); магазин з.а т у-. 61

Диапазон допустимых показаний частотомера, кГц 999,970 - 1000,030 9999,790- 10 000,210 18 599,618 - 18 600,382

напряжением 0,7 - 1 В (W2008); цифровой вольтметр постоянного тою  12.3. Определение погрешности установки выходного уровня производится методом

пределом измеряемых напряжений 2 В и пятиразрядным индикатором, обеспечивапрямых измерений напряжения сигнала на выходе генератора образцовым вольтметром, щий повторяемость показаний не менее ± 0,04 % (В7-23, Щ 1513); магазине Переключатели генератора установить в положения, указанные в п. 12.2. противлений с диапазоном устанавливаемых значений 0-10 кОм и разреша Настроить генератор на частоту 100 кГц. К коаксиальному выходу генератора (Bui) щей способностью не менее 1 Ом (Р 33); резистор 37,4 Ом ± 0,1 %, 75 (^подключить нагрузочное сопротивление 75 Ом и образцовый вольтметр. Установив ±0,1%—БЛП; С2-13; С2-14 - 0,5 Вт.                                       . стрелку указателя выходного уровня / на отметку 0 шкалы, измерить напряжение

Проведение поверки                                                         на нагрузке (СО-

• 12.1. Внешний осмотр и опробование.                                          Погрешность установки выходного уровня 0 дБ (дБм) не должна превышать ± 0,1 дБ.

Внешний осмотр (см. разд. 1 § 1.2).                                        Если погрешность установки выходного уровня 0 дБ не превышает указанной, то ре-

Опробование. При опробовании должны быть установлены:                 \ зультат измерения напряжения должен находиться в пределах 0,7657 — 0,7836 В.

изменение показаний указателя выходного уровня при вращении регуляторов й Установить переключатель dB/dBm(S8) в положение dBm; стрелку указателя выход-

ходного уровня;                                                           _; юго уровня I на отметку 0 шкалы; измерить напряжение генератора. Если погрешность

изменение показаний встроенного частотомера при вращении регуляторов у становие тано в ки уровня 0 дБм не превышает указанной, то результат измерения напряжения частоты;                                                                                 < ............ ~     ~ ~

отсутствие срывов генерации при перестройке частоты в пределах диапазона часта блокировка выходного уровня и включение лампы LP1 при установке переклад теля Levelblocked (S2) в положение О, а также при установке переключателя выходно: делителя (57) в положения +10 дБ и 10 dBm/600 П.

• 12.2. Определение погрешности установки частоты производится методом прям

измерений частоты выходного сигнала электронно-счетным частотомером.

Переключатели генератора установить в положения:

S1 -0; Z/S2(SS) -75 (koaxial); dB/dBm(S8) - dB; Resolution (86) - 10 Hz; LOCK iNn x 100 Hz (S7) - • O.

Номинальное значение частоты, кГц

дстройки ИУ настроиться на частоту сигнала генератора по максимальным показаниям щикатора (максимальному отклонению стрелки указателя уровня ИУ). Зафиксиро-;ть показания индикатора.

dBldBm (S3)         - dBm;

RESOLUTION (S6)   -10 Hz;

LOCK IN n* 100 Hz (S7) - • O .

Установить стрелку прибора I на отметку 0 при частоте 100 кГц. Измерить и зафик-;ировать это напряжение U_Q. Устанавливая на генераторе 200, 600 Гц, 1 кГц, 5, 10, 15 и 18,6 МГц и поддерживая стрелку прибора I на отметке 0, измерять напряжения 17 на этих частотах.

Дополнительная погрешность составит

и₀

5 = 201g— U

Дополнительная погрешность в диапазоне 1 кГц - 18,6 МГц не должна превышать i 0,1 дБ, а в диапазоне 200 Гц - 1 кГц ± 0,2 дБ.

Если дополнительная погрешность не превышает нормы, то результаты измерений >удут находиться в пределах 0,989 U_o - 1,012 U_o.

• 12.6. Определение кратковременной нестабильности выходного уровня производит-ж методом прямого измерения напряжения выходного сигнала в начале и конце 15-ми-

,,   ™ _п        т^_Мапято¹У^ТН0Г0 интервала после самопрогрева.

При дальнейших измерениях изменения частоты настро ки в р             J Переключатели генератора установить в положения, указанные в п. 12.2.

не производить. Получение максимальных показали индикатора о е е             коаксиальному выходу подключить нагрузочное сопротивление 75 Ом и вольт-

подстройкОй частоты ИУ, входящего в состав индикатора.                       летр образцовый.

Установить переключатель выходного делителя (57) поверяемого генератора в па д_осле 15-_МИнутного самопрогрева генератора установить частоту генератора 100 кГц жение-70. То же выполнить и для входного делителя ИУ, входящего в индикатор. П: _{вькодаой уровень Q} стройкой частоты ИУ получить максимальные показания индикатора и зафиксиров: ц_{змерить} напряжение сигнала на сопротивлении нагрузки (77_О). По истечении 15 мин их. Установить значение затухания М3 10 дБ. Подключить индикатор к Выходу М3, й        _{измерение напряжения} щ,

стройкой частоты генератора получить максимальные показания индикатора, а ре i з_{начение} нестабильности выходного уровня определить по формуле: ровной выходного уровня (напряжения) - зафиксированное при предыдущем изме|

нии значение показаний индикатора.                                                                       AP_?=201g—,

Выполнить измерение напряжения на входе М3 (U).                                                                    ^1 ’

Аналогичным обоазом выполнить измерения для остальных положений выходи

Аналогичным ооразом вы                                 мя «явным повег ^{де и}о ^{и и}1 ~ напряжения, измеренные на сопротивлении в начале и в конце 15-минутно-

делителя (57) поверяемого генератора, устанавливая затухание М3 равным повер           соответственно В

мому положению выходного делителя, взятому с обратным знаком и соответствуй                        Уровня не должна превышать значения ± 0,05 дБ.

градуированного в дБ, определить       нестабильность в норме, то напряжение будет находиться в пределе 0,994 U_o -

формуле                            =701 ^U                                 12.7. Определение затухания нелинейности производится методом прямых измере-

$     & U_o *                                ий уровня 1-, 2-и 3-й гармоник.

,             поптттопо «. ri. Переключатели генератора установить в положения, указанные в п. 12.2.

где U - напряжение на входе М3 при данном положен и       ■ _         ’      Измерения выполнить по схеме рис. 12.2 на частоте 1 МГц при выходном уровне

угнала генератора 0 дБ.

Настроить измеритель уровня ИУ на частоту 1-й гармоники и измерить ее уровень. Заем произвести измерение уровня сигнала на частотах 2 и 3 МГц.

Затухание нелинейности по 2-й и 3-й гармоникам (а_к2 и а_к3) определить по формуле

^{1                                  a}K.i~Vfl

Це Р/1 ~ Уровень сигнала, измеренный на частоте 1-й гармоники (1 МГц), дБ; руу -“ровень сигнала, измеренный на частоте z-й гармоники, дБ.

Затухание нелинейности по 2 и 3-й гармоникам (й_к2 и а_к3) должно быть не менее О дБ.

12.8. Определение затухания несогласованности выходного сопротивления произво-

• 5 - Q46

  ’с

  Проведение поверки

  • 13.1. Внешний осмотр (см. разд. 1, § 1.2).

  • 13.2. Опробование. При опробовании проверяют:

  возможность установки на оо стрелки указателя выходного уровня с помощью меха-

  К выходу генератора с выходным уровнем не менее -15 дБ подключить частотомер.

  Погрешность установки частоты генератора определять через четыре числовые отметки шкалы частот каждого частотного диапазона.

  Точки, соответствующие началу и концу диапазона, должны входить в число поверяемых. Шкала Расстройка при данных измерениях должна находиться в положении 0.

  Установку частоты по шкале частот и ее измерения проводить дважды: при подходе к поверяемой отметке со стороны больших и меньших значений.

  Снять показания образцового частотомера.

  Погрешность установки частоты определять по формуле

  8 г =------£— • 100 %,

  7д

  /_н — номинальное значение частоты, установленное по шкале поверяемого генератора.

  За погрешность установки частоты принимают максимальное значение погрешности.

  Вычисленная погрешность не должна превышать величины ± (1 % + 5 Гц).

  Затем определить погрешность по шкале Расстройка. Для этого на основной шкале

дится методом совокупных измерений напряжения холостого хода генератора напряжения на номинальном сопротивлении нагрузки на частотах 200 Гц, 10 й 18,6 МГ,

Переключатели генератора установить в положения, указанные в п. 12.5.

Установить стрелку указателя уровня на отметку 0.

Измерить напряжение на выходе генератора (Ц<._х). Подключить к выходу генера нического нуль-корректора при выключенном питании;

ра нагрузочное сопротивление 75 Ом и повторить измерение напряжения (С_н).         легкость перемещения ручек настройки и возможность управления прибором в ука-

Установить переключатель выходного делителя (S7) в положение О и повтор! _занных пределах;

вышеуказанные измерения.                                                      четкость фиксации переключателей и совпадение их указателей с отметками на со-

Затухание несогласованности определить по формуле                          ответствующих шкалах;

U_{x х}                                  отсутствие срывов генерации и возможность установки опорного уровня в рабочем

п_н = 20 lg I --------------I ,                           диапазоне частот генератора.

Цс.х ~ 2 и_я                               13 3, Определение погрешности установки частоты по основной шкале и шкале

где и_{х х} и U_n - напряжения, измеренные при холостом ходе генератора и подключев Расстройка производят методом прямого измерения образцовым частотомером, номинальной нагрузки.                                                                                    ........

Затухание несогласованности должно быть не менее 34 дБ для измерений с вых ным уровнем 10 дБм и не менее 26 дБ для измерений с выходным уровнем 0 дБм.

13. ИЗМЕРИТЕЛЬНЫЙ ГЕНЕРАТОР ТИПА 12XG036

Настоящие методические указания утверждены заместителем начальника ГНТУ У нистерства связи СССР 8.04.1981 г.

Основные метрологические параметры

Диапазон частот, Гц............. 30 -г 20 • 1

Погрешность установки частоты по основной шкале...... ± 1 % ± 51

Погрешность установки частоты по шкале ’’Расстройка”, Гц . .-........... ' Основная погрешность установки выходного уровня, дБ..............±f

Диапазон выходных уровней, дБ.............—72 ~+12 (200 мкВ — 3,161 где

Коэффициент гармоник, %:

для частот меньше 100 Гц.........................

для частот больше 100 Гц. ........................

Погрешность установки выходного уровня, дБ, в диапазоне частот:

200-4000 Гц................................... ± 0, частот установить частоту 1 кГц, шкала Расстройка в положении 0. Измерить частоту

30 —20 000 Гц. ........................................+(генератора (Д), затем установить шкалу Расстройка на поверяемую числовую отметку

Операции поверки. При проведении поверки должны проводиться следующие one; и вновь измерить частоту генератора (f₂).                                           I

ции: внешний осмотр (13.1); опробование (13.2); определение: погрешности у стан: Погрешность установки частоты по шкале Расстройка вычислить по формуле ки частоты по основной шкале и по шкале Расстройка (13.3), погрешности устано?                          ^дУшр = Д/_Н - I /i — f 2 I ,

выходного уровня (13.4), частотной погрешности выходного уровня (13.5), коэффи_где д _ номинальное значение по шкале Расстройка, взятое без учета знака; Д -ента гармоник (13.6).                                                          значение частоты, измеренное при положении 0 по шкале Расстройка, Гц; - значение

Средства поверки. При проведении поверки должны применяться следующие cpi_4acT0TbIj измеренное при данной расстройке, Гц.

ства поверки: частотомер электронно-счетный с диапазоном измеряемых час! Абсолютную погрешность установки частоты по шкале расстройки определять на 0,03—20 кГц и погрешностью измерений не более ± Г 10   (43-57; в о л ь т м ei_BCex числовых отметках шкалы. Величина ее не должна превышать ± 2 Гц

электронный с диапазоном измеряемых напряжений 0,2 - 4 В и погрешностью из» 13.4. Определение основной погрешности выходного уровня производится методом рения не более 0,33 % в диапазоне частот 0,03 — 20 кГц (ВЗ-49) ; а т т е н ю а т (прямого измерения образцовым измерительным прибором.

"         ‘        """ Генератор нагружается согласованно.

Частота генератора 10 кГц, выходной делитель в положении 0 дБ, стрелка встроен-определение сопротивления холостого хода производить с помощью моста постоян-

• 13.5. Определение частотной погрешности выходного уровня производят метода _{ного тока путем} измерения сопротивления на входных клеммах поверяемого М3 при

прямых измерений.                                                       разомкнутых выходных клеммах.

Установить на генераторе выходной уровень 0 дБ. Измерения производить на следу» Определение сопротивления короткого замыкания производить с помощью моста щих частотах: 30, 200, 1000, 4000, 10 000 и 20 000 Гц. Поддерживая стрелку измер _{постоянного ТО}ка путем измерения сопротивления на входных клеммах поверяемого тельного прибора на отметке 0, с помощью вольтметра ВЗ-49 измерять уровень на вых при замкнутых выходных клеммах.                      '

де генератора.                                                                     Определение характеристического сопротивления производить на всех числовых бт-

Полученные значения погрешности не должны превышать - 0,15 дБ на частотах 20 _МеТках переключателей поверяемого М3. Значение характеристического сопротивления 1000 и 4000 Гц и ± 0,4 дБ на других частотах. Если частотная погрешность находит. _{опреде]1ИТЬ по} формуле: в пределах допуска, то показания образцового вольтметра должны -находиться в пред                                  _z -           '

лах 0,7613 - 0,7881 В для 200, 1000 и 4000 Гц и 0,7397 - 0,8111 В для напряжения'                                         ^{хх кз} ’

остальными частотами.                                                        ^ГДе ^^{х х} “ сопротивление холостого хода; /?_кз - сопротивление короткого замыка-

• 13.6. Определение коэффициента гармоник выходного сигнала производится мет ^ния-

дом прямого измерения образцовым измерительным прибором.                      Величина характеристического сопротивления не должна отличаться от номинального

Выход генератора - несимметричный. Выходное сопротивление 0 Ом. Сопротивг ^знач®^няя более чем на 5 %.

ние нагрузки 300 Ом. Выходной делитель в положении +10 дБ. Стрелка шкалы вит ^{9 10 11 12}'³' Определение погрешности затухания М3 на постоянном токе производят кос-

сигнала измерителем нелинейных искажений типа С6-5 на частотах 30, 100 Гц, 1 согласованном его включении. ^г                                                                                                     Иоихапогша гт-»лгчт»лттмпггг т*л

20 кГц.

Коэффициент гармоник не должен превышать 2 % на частотах 30, 100 Гц и 1

частотах 10, 20 кГц.

Напряжение источника постоянного тока, питающее измерительную схему, не долж-1],но превышать 2 В. М3 должен быть включен на выходе согласованно. Измерения про-водить на каждой числовой отметке переключателей М3. Действительное значение за-jЗатухания, набранного на поверяемом магазине, определить по формуле

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

МЕТОДИКИ ПОВЕРКИ СБОРНИК МЕТОДИЧЕСКИХ УКАЗАНИЙ ПО ПОВЕРКЕ СРЕДСТВ ИЗМЕРЕНИЙ ПРОВОДНОЙ СВЯЗИ

№ п/п	Основание изменения			Отметка о внесении изменений в		Дата внесения изменения	Подпись ответственного за внесение изменений
	Наименование документа	№ документа	Дата	контрольный экземпляр	рабочий экземпляр

¹

Установить частоту генератора 1 кГц, выходной уровень 0 Нп. Выходное напряжен» £■

²

Поддерживая посредством регулировки выходного уровня генератора указателе

³

измерителя уровня на отметке шкалы 0 Нп, произвести измерения выходного напряже к.

⁴

||

⁵

тьтметра должны находиться в пределах 752 - 798 мВ.                        '

⁶

Ж

⁷

А

⁸

При частотной погрешности измерителя уровня ± 0,03 Нп показания образцовой ’

⁹

                          Л_д = 201₈^~,

¹⁰

+ D       .

¹¹

_±()где V\ - значение напряжения, измеренного на входе поверяемого М3, В; U₂ - значение _i ^напряжения, измеренного на выходе поверяемого М3, В.

¹²

Диапазон, дБ               Погрешность установки затухания, дБ

ИХ0Д...................... ±0,1

11 X 1,0...................... ±о,2

• 6 X 10.......................± 0,3

1X60........................ ±0,3

________________ _____________________________________ ¹²-⁴- Определение погрешности затухания на переменном токе производят косвен-3,3 1 %; компенсационный вольтметр типа В 3-49 с погрешностью 0,3^{НЫМ мет}°^{дом п}У^тем измерения напряжений, действующих на входе и выходе М3, для в диапазоне частот 20 Гц - 1 МГц; измерительный генератор THnaGF-;^{3aryxaHH 0Т до} ’ ^д®' И^змеР^ения производить на частотах 1, 10, 100 и 1000 кГц с погрешностью установки частоты 2* 10^_6 /в диапазоне частот 200 Гц - 1 МГц; и з м^П° с^хеме» ^И3° Р^аженн° ^на Р^ис-

р и т е л ь уровня типа MV-61 с погрешностью ± 0,1 дБ в диапазоне частот 200 Гц ^агазин затухани должен быть нагружен согласованно, выходное сопротивление т 1                             лДом               лао г*               измерительного генератора 75 Ом.

2,1 МГц; аттенюатор типа АСО-ЗМ с погрешностью 0,03 дБ в диапазоне част „            ^{н F}

до 1 _Мгц.                                                                      Подключая поочередно вольтметр ВЗ-49 к точкам 1 -1 и 2 - 2, измерять напряже-

Проведение поверки                                                       ^{ния Ui и соответстаен}но. Погрешность определять по формуле

• 14.1. Внешний осмотр (см. разд. 1, § 1.2).                                                                             _          (4

• 14.2. Определение характеристического сопротивления на постоянном токе пр                               ⁵_а N 20 lg ,

изводят косвенным методом путем измерения входного сопротивления М3 при l ,

постом ходе и коротком замыкании на его выходе.                              ^{Гда М эиа,ение затухания}- набранного на М3 в данной измеряемой точке.
