ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

ИСТОЧНИКИ ПИТАНИЯ СЕРИИ ТЕКО-61600

Методика поверки

РТ-МП-4922-551-2017 г. Москва

2017 г.

Настоящая методика поверки распространяется на источники питания серии ТЕКО-61600 (далее по тексту - источники питания), изготовленные CHROMA ATE INC, Тайвань, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Операции поверки

Номер пункта методики поверки

Обязательность проведения при поверке

первичной

периодической

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Определение абсолютной погрешности воспроизведений и измерений напряжения

7.3

постоянного и переменного тока Определение абсолютной погрешности воспроизведений и измерений силы

7.4

постоянного и переменного тока

Определение нестабильности напряжения на выходе при изменении напряжения питания

7.5

Да

Да

Определение нестабильности напряжения на

7.6

выходе при изменении тока нагрузки (ОТ 0 ДО 1Макс )

Определение абсолютной погрешности воспроизведений и измерений частоты

7.7

переменного тока

  • 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки источник питания признают непригодным и его поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки источников питания должны применяться средства поверки, указанные в таблице 2. Допускается применение эталонов, не приведённых в таблице, но обеспечивающих определение метрологических характеристик поверяемых источников питания с требуемой точностью.

Таблица 2 - Основные средства поверки

Средства поверки

и их основные метрологические и технические характеристики

Номер пункта методики

Мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03):

  • - диапазон измерений напряжения постоянного тока от 0 до 1000 В;

  • - пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока Д = ±(2,5-10‘6-D+0,3-10‘6-E), где D - показание прибора, Е - предел измерений.

7.3-7.6

Нагрузка электронные АКИП-1320 (регистрационный номер в Федеральном информационном фонде 40236-08)

  • - диапазон установки значений напряжения постоянного/переменного тока от 0 до 300 В;

  • - пределы допускаемой абсолютной погрешности измерения ±(0,005- иИзм+0,002 -Unpe/i);

  • - диапазон установки значений силы постоянного/переменного тока от 0 до 36 А

  • - пределы допускаемой абсолютной погрешности измерения

±(0,005- 1изм+0,002-1пред), ±(0,005- 1изм+0,005- 1пред)

Нагрузка электронные 63803-ТЕСТ (регистрационный номер в Федеральном информационном фонде 55416-13)

  • - диапазон установки значений напряжения постоянного/переменного тока от 0 до 300 В;

  • - пределы допускаемой абсолютной погрешности измерения ±(0,005- UroM+0,002 -иПред);

  • - диапазон установки значений силы постоянного/переменного тока от 0 до 36 А

  • - пределы допускаемой абсолютной погрешности измерения

±(0,005- 1Изм+0,002- 1пред), ±(0,005- 1изм+0,005- 1щ>ед)

Шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12):

номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного/переменного тока: 1 мкА - 250 А; классы точности: 0,01 (измерение силы постоянного тока), 0,1 (измерение силы переменного тока)

7.4

Вспомогательное оборудование

Лабораторный автотрансформатор с цифровым дисплеем «FNEX» TDGC2-lkVA

7.3-7.6

  • 2.2 Основные средства, применяемые при поверке, должны быть поверены и иметь свидетельства (отметки в формулярах или паспортах) с действующими сроками поверки.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К поверке источников питания допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные средства измерений и настоящую методику поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1   При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ГОСТ 12.2.007.7-75, требованиями Правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха (23 ± 5) °C;

  • - относительная влажность воздуха (30...80) %;

  • - атмосферное давление (84... 106) кПа.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки необходимо выполнить следующие операции.

  • 6.1 Внимательно ознакомиться с данной методикой поверки и руководством по эксплуатации.

  • 6.2 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

  • 6.3 Подключить источник питания и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого источника питания требованиям:

-отсутствие механических повреждений корпуса и соединительных элементов, нарушающих работу источников питания или затрудняющих поверку;

  • - все надписи на панелях должны быть четкими и ясными;

  • - разъемы не должны иметь повреждений и должны быть чистыми.

Источники питания, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

  • 7.2 Опробование

Проверить работоспособность ЖКИ и функциональных клавиш; режимы, отображаемые на ЖКИ должны соответствовать выбранным при нажатии соответствующих клавиш.

  • 7.3 Определение абсолютной погрешности воспроизведений и измерений напряжения постоянного и переменного тока.

    • 7.3.1 Определение абсолютной погрешности воспроизведений и измерений напряжения постоянного тока проводят с помощью лабораторного автотрансформатора с цифровым дисплеем «FNEX» TDGC2-lkVA (далее - ЛАТР), нагрузки электронной АКИП-1320 и мультиметра 3458А следующим образом:

  • - разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1320 и мультиметра 3458А (см. рисунок 1);

  • - на автотрансформаторе установить напряжение питания равным 220 В;

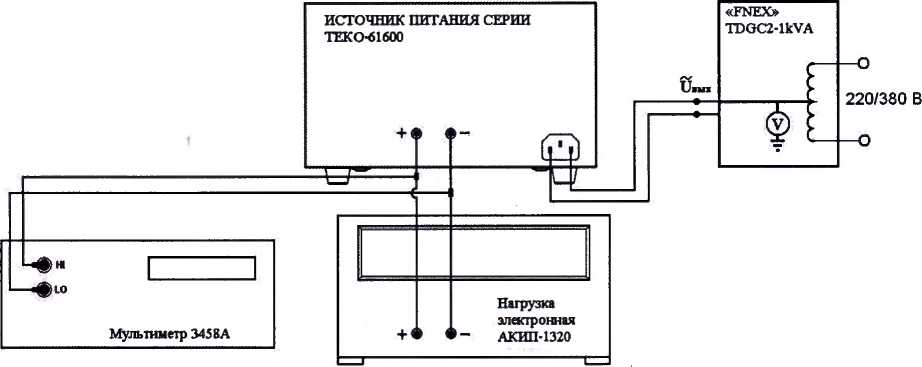

Рисунок 1 - Структурная схема соединения приборов

  • - на испытуемом источнике установить значения напряжения постоянного тока на выходе, соответствующие 10, 25, 50, 75, 100 % от максимального значения воспроизводимой величины, значения силы тока равными нулю;

  • - по показаниям мультиметра зафиксировать значения напряжения на выходе источника;

  • - абсолютную погрешность воспроизведения напряжения постоянного тока определить по формуле:

^ = Uycm-U,                               (1)

где иУст - значение напряжения постоянного тока, установленное на выходе испытуемым источником питания, В;

U - значение напряжения по показаниям мультиметра 3458А, В.

  • - абсолютную погрешность измерений напряжения постоянного тока определить по формуле:

^ = UU3M-U,                                (2)

где иИЗм - значение напряжения постоянного тока, измеренное испытуемым источником питания, В;

U - значение напряжения по показаниям мультиметра 3458А, В.

  • 7.3.2  Провести вышеперечисленные операция для определения абсолютной погрешности воспроизведений и измерений напряжения переменного тока.

  • 7.3.3 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

7.4. Определение абсолютной погрешности воспроизведений и измерений силы постоянного и переменного тока

  • 7.4.1 Определение абсолютной погрешности воспроизведений и измерений силы постоянного тока проводят с помощью лабораторного автотрансформатора с цифровым дисплеем «FNEX» TDGC2-lkVA, нагрузки электронной АКИП-1320, шунта токового АКИП-7501 и мультиметра 3458А следующим образом:

- разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1320, шунта токового АКИП-7501 и мультиметра 3458А (см. рисунок 2);

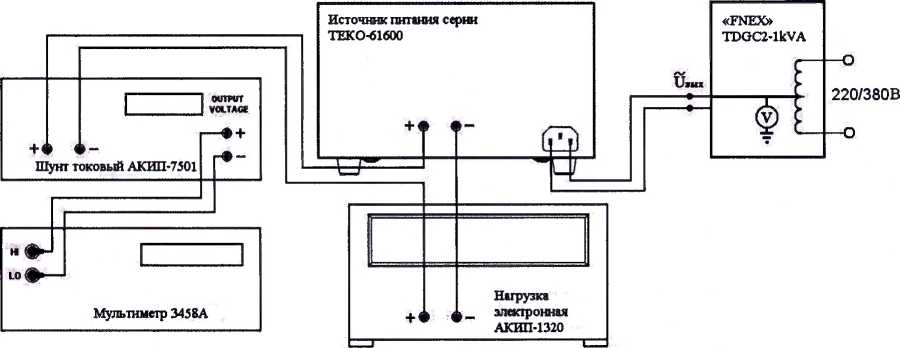

Рисунок 2 - Структурная схема соединения приборов

  • - на автотрансформаторе установить напряжение питания равным 220 В, контролируя его при помощи встроенного вольтметра;

  • - на испытуемом источнике установить значения силы постоянного тока на выходе, соответствующие 10, 25, 50, 75, 100 % от максимального значения воспроизводимой величины, значения напряжения равными 50 % от номинального;

  • - на электронной нагрузке установить режим измерений силы тока, значение тока потребления установить больше значения силы тока, установленного на выходе испытуемого источника;

  • - по показаниям мультиметра зафиксировать значения напряжения на разъемах «OUTPUT VOLTAGE» шунта токового АКИП-7501 в каждой проверяемой точке;

  • - абсолютную погрешность воспроизведения силы постоянного тока определить по формуле:

=                                                 (3)

где 1уст - значение силы постоянного тока, установленное на выходе испытуемого источника питания, А;

U - измеренное значение напряжения по показаниям мультиметра 3458А, В;

R - значение сопротивления шунта токового АКИП-7501, Ом.

  • - абсолютную погрешность измерений силы постоянного тока определить по формуле:

=                                                  (4)

где 1изм - значение силы постоянного тока, измеренное испытуемым источником питания, А;

U - измеренное значение напряжения по показаниям мультиметра 3458А, В;

R - значение сопротивления шунта токового АКИП-7501, Ом.

  • 7.4.2 Провести вышеперечисленные операция для определения абсолютной погрешности воспроизведений и измерений силы переменного тока.

  • 7.4.3 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

  • 7.5 Определение нестабильности напряжения на выходе при изменении напряжения питания

  • 7.5.1 Определение нестабильности напряжения на выходе при изменении напряжения питания проводят с помощью автотрансформатора с цифровым дисплеем «FNEX» TDGC2-lkVA, нагрузки электронной АКИП-1320 и мультиметра 3458А следующим образом:

  • - разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1320 и мультиметра 345 8А (см. рисунок 1);

  • - на автотрансформаторе установить напряжение питания равным 220 В, контролируя его при помощи встроенного вольтметра;

  • - на испытуемом источнике установить значения напряжение постоянного тока соответствующие 10, 50, 100 % от максимального значения воспроизводимой величины, значение силы тока равным нулю;

  • - по показаниям мультиметра зафиксировать значения напряжения на выходе источника при номинальном значении напряжения питания;

  • - на автотрансформаторе плавно изменить напряжение питания от номинального до плюс 10 % (242 В) затем минус 10 % (198 В);

  • - измерения нестабильности выходного напряжения производить через 1 мин после установки напряжения питания по изменению показаний мультиметра 3458А относительно показаний при номинальном напряжении питания;

  • - значение нестабильности напряжения постоянного тока на выходе при изменении напряжения питания определить по формуле:

Л = Ц-!72,                               (5)

где Ui - измеренное значение напряжения по показаниям мультиметра 3458А, при установленном номинальном напряжении питания 220 В, В;

U2 - измеренное значение напряжения по показаниям мультиметра 345 8А, при 242 и 198 В, В.

  • 7.5.2 Провести вышеперечисленные операция для определения нестабильности напряжения на выходе при напряжении переменного тока.

  • 7.5.3 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

  • 7.6 Определение нестабильности напряжения на выходе при изменении тока нагрузки (от 0 до 1макс) проводят с помощью лабораторного автотрансформатора с цифровым дисплеем «FNEX» TDGC2-lkVA, нагрузки электронной АКИП-1320, шунта токового АКИП-7501, мультиметра 3458А следующим образом:

  • - разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1320, шунта токового АКИП-7501 и мультиметра 3458А;

  • - на автотрансформаторе установить напряжение питания равным 220 В, контролируя его при помощи встроенного вольтметра;

  • - на испытуемом источнике установить значения силы постоянного тока на выходе не более 90 % от максимального значения воспроизводимой величины, значения напряжения равным максимальному значению;

  • - на электронной нагрузке установить режим измерений силы тока, значение тока потребления установить больше значения силы тока, установленного на выходе испытуемого источника;

  • - по показаниям мультиметра зафиксировать значения напряжения постоянного тока на выходе источника питания;

  • - отключить нагрузку от источника питания;

  • - зафиксировать значения напряжения постоянного тока на выходе источника питания;

  • - абсолютную погрешность воспроизведения силы постоянного тока определить по формуле:

ли = их2,                               (6)

где U] - измеренное значение напряжения по показаниям мультиметра 345 8А, при включенной нагрузке, В

U2 - измеренное значение напряжения по показаниям мультиметра 3458А, при отключенной нагрузке, В.

  • 7.6.1 Провести вышеперечисленные операция для определения нестабильности напряжения на выходе при изменении тока нагрузки при напряжении переменного тока.

  • 7.6.2 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

  • 7.7 Определение абсолютной погрешности воспроизведений и измерений частоты переменного тока проводят с помощью лабораторного автотрансформатора с цифровым дисплеем «FNEX» TDGC2-lkVA и мультиметра 3458А следующим образом:

  • - разъемы испытуемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами мультиметра 3458А;

  • - на автотрансформаторе установить напряжение питания равным 220 В, контролируя его при помощи встроенного вольтметра;

  • - на испытуемом источнике установить значения напряжение переменного тока соответствующие 50 % от максимального значения воспроизводимой величины, значение силы тока равным нулю;

  • - поочередно задать значения частоты 10, 25, 50, 75, 100 % в диапазоне от 15 до 1000 Гц;

  • - по показаниям мультиметра зафиксировать значения частоты;

  • - абсолютную погрешность частоты определить по формуле:

=                                                 (7)

где F] - измеренное значение частоты по показаниям источника питания, Гц F2 - действительное значение частоты по показаниям мультиметра 3458А, Гц.

  • 7.7.1 Результаты поверки считается удовлетворительным, если полученные значения погрешностей не превышают значений, приведенных в описании типа средства измерений.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки источников питания оформляют свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

  • 8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источников питания к дальнейшей эксплуатации не допускаются, свидетельство о поверке аннулируется и выписывается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

Начальник лаборатории № 551 ФБУ «Ростест-Москва»

Инженер по метрологии лаборатории № 551

Ткаченко

В.Ф. Литонов
