Методика поверки «ГАЗОАНАЛИЗАТОР УГ-2 (воздухозаборное устройство)» (МИ 1852-88)
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГАЗОАНАЛИЗАТОР УГ-2
(воздухозаборное устройство)
МЕТОДИКА ПОВЕРКИ №МИ 1852-88
1988
Вводная часть
Настоящая методика поверки распространяется на воздухозаборное устройство газоанализатора универсального типа УГ-2 ТУ 6-09-630-85 (далее по тексту - воздухозаборное устройство) и устанавливает методику его первичной и периодической поверок.
Периодичность поверки - I раз в год.
-
I. Операция поверки
-
1.1. При проведении поверки должны быть выполнены операции, указанные в табл.1.
Таблица I
rf
Наименование операций
Обязательность проведения операций при:
выпуске {выпуске эксплуа------ ------ тации и хранении
-
1. Внешний осмотр
-
2. Проверка герметичности воздухозаборного устрой-отва и величины вакуум-мегрического нем
-
3. Определение носительной
давления в
L.
6.1
6.2.1
основной от-погрешности
объемов воздуха,отбираемых воздухозаборным устройством
6.3.1
из про- после изводст-tpeMOHTa ва i
Да
Да
Да
Да
Да
Да
Да
Да
Да
1.2. той или ройство
проведении
При получении отрицательных результатов при иной операции поверка прекращается. Воздухозаборное уст-представляется на повторную поверку после устранения выявленных недостатков
-
2. Средства поверки
-
2.1. При проведении поверки должны быть применены средства згказанные в табл. 2.
-
Наименование операций
|наименованив образцового сред-пункта МИ!с^®з измерений иди вспомогагель------ТПГ1Т1П AnoTTpinian nnnanwnr" НОМер регламентирующего технические требования к средству; метрологические и основные технические характеристики Газометр гарировочный типа ГТ-1, ТУ 6-09-5070-82, диапазон измерения 50+1000 cwP, цена деления 2 см^, основная относительная погрешность измерения объемов: в интервале 50+100 см^ i 2 для остальной части шкалы i 1,5^ Термометр от 8 до 38 °C с ценой деления 0,1 °C, погрешность ± 0,2 °C, Тл 18 ГОСТ 2045-71
Номер
^“пове'^-його средства поверки; кд {документа, «««««г-
Определение основной относительной погрешности объемов воздуха, отбираемых воздухозаборным устройством
6.3.1
Определение основной относительной погрешности объемов воздуха, отбираемых воздухозаборным устройством Проверка герметичности воздзгхозаборного устройства и вакуум-метрического давления в нем То же
6.3.1
6.2.1
6.2.1
Вакуумметр, верхний предел измерений минус 0,1 МПа (минус I кгсУсм^), класс точности I, ГОСТ 2405-80. Секундомер типа ООП пр-2а-3, ГОСТ 5072-79 Зажим винтовой, ТУ 64-1-964-79
Определение основной 6.3.1 относительной погрешности объемов воздуха, отбираемых воздухозаборным устройством
Вспомогательные средства
Диафрагма с сопротивлением потоку воздуха
указанные в табл. 2, должны о поверке.
-
2.2. Все средства измерения,
иметь двйствупцие свидетельства
-
2.3. Допускается применение аналогичных средств поверки,имеющих характеристики не хуже указанных.
Город
II II
Приложение
ПРОТОКОЛ
поверки воздухозаборного устройства УГ-2
Заводской № ______
Завод-изготовитель
Дата выпуска _____
Дата поверки _____
РЕЗУЛЬТАТЫ ПОВЕРКИ
-
1.
-
2.
-
3.
-
4.
Внешний осмотр _________________
Проверка герметичности ______________________
Определение вакуумметрического давления
Определение основной относительной погрешности отбираемых объемов воздуха
3
V, см
3~Т
Ур, см*^ ! *!
Примечание
100
200
300
400
Заключение
Поверитель
7. Офорцдение рэзудъгагов поверки
-
7.1. Цри поверке воздухозаборного устройства ведется протокол (приложение I).
-
7.2. На воздухозаборное устройство, прошедшее поверку с положительными результатами, ставится клеймо (на пломбе, расположенной в левом верхнем углу платы); делается отметка в паспорте о результатах и дате поверки.
-
7.3. Воздухозаборное устройство, не прошедшее поверку,к дальнейшей эксплуатации не допускается.
-
3. Требования безопасности
-
3.1. При проведении поверки должны быть соблюдены следующие требования безопасности:
-
При розливе масла из газометра необходимо собрать его в отдельную тару. Место розлива промыть керосином хой тканью.
и протереть су-
средства пожароту-
При загорании масла должны применяться вое шения кроме воды.
необходимо тща-
По окончании работы и перед принятием пищи тельно вымыть руки водой с мылом.
-
4. Условия поверки
-
4.1. При проведении поверки должны быть соблюдены следующие условия:
воздуха (20 ± 2) °C;
не болев 90
от 90 до 104 кПА (680 до
-
-
- температура окружающего
-
- относительная влажность
-
- атмосферное давление
780 мм рг.ст.).
-
5. Подготовка к поверке
5.1. Перед проведением держиваюг не менее одного равнивания их температуры
поверки воздухозаборные устройства вы-часа при температуре помещения для вы-с температурой окружающего воздуха.
-
6. Проведение поверки
-
6.1. Внешний осмотр
-
При внешнем осмотре воздухозаборного устройства должно быть установлено соответствие следующим требованиям:
-
6.1.1. коррозии,
-
6.1.2. царапин.
6.1.3.
Поверхность корпуса прибора не должна иметь очагов повреждений, загрязнений.
Покрытие штока должно быть сплошным,без отслоений и
На гранях штока должны быть обозначены объемы дозируемого воздуха; номер штока должен соответствовать номеру прибора, указанному на фирменной табличке.
-
6.2. Опробование
В опробование входит проверка герметичности и вакууммегри-ческого павленкя.
-
6.2.1. Для проверки герметичности воздухозаборного ства УГ-2 сжимают cmbJoh штоком до верхнего отверстия ме 400 см^ и фиксируют это положение фиксатором.
устрой-на объв-
зажимом.
Резиновую трубку перегибают или герметично зажимают
Отводят фиксатор и после первоначального рывка штока отпускают. Если в течение (10 ± 2) мин не наблюдается заметного перемещения штока, воздухозаборное устройство УТ-2 считают герметичным.
Для определения величины вакуумметрического давления,создаваемого воздухозаборным устройством, к нему присоединяют вакуумметр, открывают зажим и проводят измерение.
Воздухозаборное устройство считают выдержавшим испытания,если возникающее в сильфоне вакуумметрическое давление,измеренное вакуумметром, равно (31,4 ± 2,9) КПа (0,32 - 0,03) кгсУсм^.
-
6.3. Определение метрологических характеристик
-
6.3.1. Определение основной относительной погрешности объемов воздуха, отбираемых воздухозаборным устройством (100, 200, 300, 400 см^).
-
Сильфон сжимают штоком до верхнего отверстия на поверяемом объеме и фиксируют это положение фиксатором.
Отводную резиновую трубку соединяют с газометром тарировоч-ным через диафрагму.
После установки газометра на нуль фиксатор штока воздухозаборного устройства УГ-2-отводят и после рывка штока отпускают.
По окончании движения стрелки газометра записывают его показания. Измерение выполняют трижды для каждого объема.
Основную относительную погрешность отбираемых объемов рассчитывают
по формуле
V - Vr
-■■'у -100.
''г
-
- величина основной относительной погрешности, %;
-
- показания газометра тарировочного, см^;
-
- объем воздуха, указанный на штоке, см^.
3 =
Воздухозаборное устройство УГ-2 считают выдержавшим испытания, если относительная погрешность не превышает - 5 % для каждого измерения.

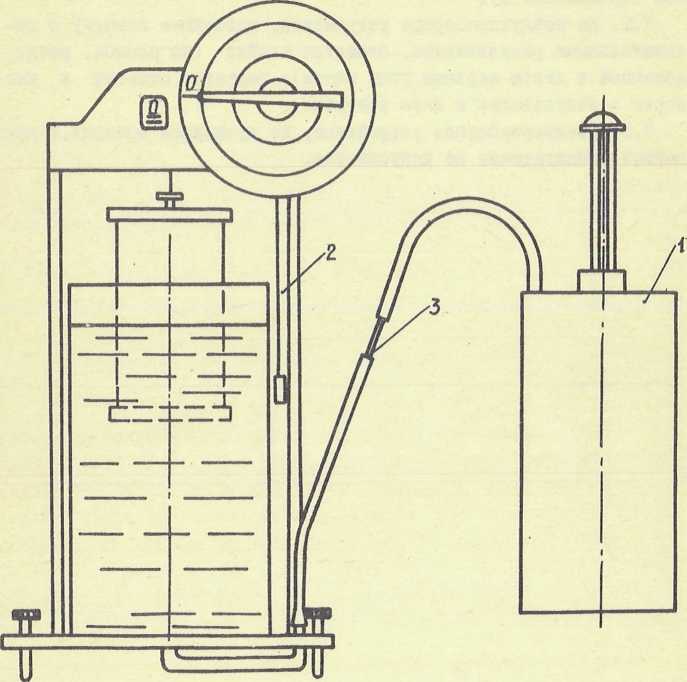

Установка для определения основной го газоанализатора
погрешности универсально-
-
1 - Универсальный газоанализатор_УГ-2;
-
2 - Газометр тарировочный типа ГТ-1
-
3 - Диафрагма
5
