УТВЕРЖДАЮ

Заместитель директора по производственной метрологии

ФГУП «ВНИИМС»

Иванникова

2019 г.

КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ ИНФОРМАЦИОННО-УПРАВЛЯЮЩЕЙ СТЕНДА 1А ИСПЫТАТЕЛЬНОЙ СТАНЦИИ ИС-01

Методика поверки

БЛИЖ.401202.100.266 МП

2019 г.

ПРИНЯТЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ВП           -    верхний предел диапазона измерений или нормированного

значения измеряемого параметра

ДИ           -    диапазон измерений ИК, в пределах которого устанавлива

ются контрольные точки (меры), для которых определяются значения метрологических характеристик, и в которых выполняется их оценка на соответствие нормированным пределам допускаемой погрешности измерений

ИК           -    измерительный канал (каналы)

ИФП         -    индивидуальная функция преобразования (градуировочная

характеристика)

КТ           -     контрольная точка диапазона измерений (ДИ), в которой

устанавливается (задается) номинальное действительное значение измеряемой величины, принимаемое за истинное, при проведении экспериментальных исследований поверяемого ИК

МП

-

методика поверки

MX

-

метрологические характеристики

нп

-

нижний предел диапазона измерений

ПК

-

персональный компьютер

по

-

программное обеспечение

СИ

-

средства измерений

СП

-

средства поверки (эталон) СИ или средства проверки техни-

ческих характеристик СИ

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки (МП) разработана в соответствии с требованиями РМГ 51-2002, приказом Минпромторга № 1815 от 02.07.2015 г., и устанавливает порядок, методы и средства проведения первичной и периодических поверок каналов измерительных системы информационно-управляющей стенда 1А испытательной станции ИС-01 (далее по тексту - ИК ИУС), предназначенных для измерений параметров технологических процессов стендовых испытаний двигателей на стенде 1А в ФКП «НИЦ ракетно-космической промышленности».

ИК ИУС относятся в установленном порядке к средствам измерений, и подлежит государственному регулированию обеспечения единства измерений на всех этапах цикла, включая эксплуатацию.

ИК ИУС состоит из 5 типов ИК, предназначенных для измерений в различных диапазонах следующих физических величин:

  • - напряжения постоянного тока;

  • - силы постоянного тока;

  • - частоты переменного тока;

  • - сопротивления постоянному току;

  • - коэффициента преобразования сопротивления постоянному току.

Все ИК относятся к каналам прямых измерений параметров (физических величин).

Характеристики ИК указаны в таблицах приложения В настоящей МП.

Интервал между поверками - 1 год.

Способы поверки

Настоящая МП устанавливает комплектный способ поверки ИК.

Нормирование MX

  • 1.1.1 Номенклатура MX ИК, определяемых по данной МП, установлена в соответствии с ГОСТ Р8.736-2011

  • 1.1.2 Оценка и форма представления погрешностей - по МИ 1317-2004.

  • 1.1.3 Методы определения MX ИК при поверке комплектным способом - для ИК по ГОСТ 8.207-76 и ОСТ 1 00487-83.

Нормирование поверки:

  • - количество КТ на ДИ ИК по МИ 2440-97;

  • - количество циклов измерений для каждого ИК не менее 1.

Перечень операций поверки

2.1.1 Перечень операций, которые должны проводиться при поверке ИК ИУС, приведен в Таблица 1.

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение метрологических характеристик ИК:

Да

Да

3.1 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

8.4

Да

Да

3.2 Определение приведенной (к ДИ) погрешности измерений силы постоянного тока

8.5

Да

Да

3.3 Определение приведенной (к ВП) погрешности измерений сопротивления постоянному току

8.6

Да

Да

3.4 Определение приведенной (к ДИ) погрешности измерений частоты переменного тока

8.7

Да

Да

3.5 Определение приведенной (к ДИ) погрешности измерений коэффициента преобразования сопротивления

8.8

Да

Да

4. Оформление результатов поверки

Да

Да

Примечание: предусмотрена возможность проведения поверки отдельных измерительных каналов

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, приведенные в Таблица 2.

Таблица 2 - Перечень средств поверки

Ссылка на номер раздела МП

Наименование и тип (условное обозначение) основных или вспомогательных СП, обозначение нормативного документа, регламентирующего технические требования, основные и (или) метрологические и характеристики СП

8.4; 8.5

Калибратор-вольтметр универсальный В1-28:

  • - диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности ±0,001 %;

  • - диапазон воспроизведения силы постоянного тока от 0,1 нА до 2 А, пределы допускаемой относительной погрешности ±0,03 %

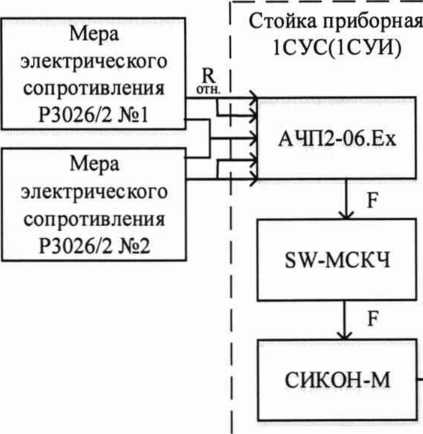

8.6; 8.8

Мера электрического сопротивления постоянного тока многозначная РЗ026/2:

- диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 100 кОм, пределы допускаемой относительной погрешности ±0,005 %;

8.7

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360: диапазон воспроизведения частоты переменного тока от 0,01 до 200000 Гц, пределы допускаемой относительной погрешности воспроизведения частоты ±25 10’6 Гц

При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону воспроизведения или измерений требованиям настоящей методики.

При проверке должны использоваться средства измерений утвержденных типов.

Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующее свидетельство о поверке (знак поверки).

Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему и входящие в её состав аппаратные и программные средства, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное обору-

дование. Любые подключения приборов проводить только при отключенном напряжении питания системы.

Кроме того, необходимо соблюдать следующие требования:

  • -   к работе по выполнению поверки (калибровки) допускаются лица не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на систему, с инструкцией по эксплуатации электрооборудования стенда и с настоящей методикой;

электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;

  • -   работы по выполнению поверки ИК ИУС должны проводиться по согласованию с лицами, ответственными за эксплуатацию испытательного стенда.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Условия окружающей среды в испытательном боксе:

    -температура воздуха, °C...........................................................................................от 10 до 30

    • - относительная влажность воздуха, при температуре 25 °C, %............................от 30 до 80

    • - атмосферное давление, кПа...................................................................................от 84 до 106

    6.2 Питание ИК ИУС:

    • - напряжение питающей сети переменного тока, В ......................................................230 ± 23

    • - частота питающей сети, Гц................................................................................................50 ± 1

Примечание - При выполнении поверок ИК ИУС условия окружающей среды для СП должны соответствовать требованиям, указанным в руководствах на их эксплуатацию.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке должны быть выполнены операции по включению ПК ИУС:

  • -   в помещении аппаратной бункера управления включить автоматы «2QF», «QF1» - «QF4», «QF9», «QF10» в шкафу «ШРТ2», подав тем самым электропитание -220В на шкафы питания TIS 600-124 UDS СУС, СУИ, СУЭП и ИБП приборной стойки сетевого оборудования (СО).

кратковременно перевести тумблер, расположенный на лицевой панели СУЭП в положение вверх, включив тем самым питание СУЭП.

  • -   включить ИБП расположенный в стойке СО, зажав на 5 секунд кнопку «I» на его лицевой панели.

  • -   включить питание серверов СУИ и СУС расположенных в стойке СО, кратковременно нажав кнопки «I» на лицевых панелях их корпусов.

  • -   в помещении пультовой бункера управления на рабочем месте «Ведущий СУС, СУИ» включить питание удаленных терминалов серверов СУС и СУИ.

включить ПЭВМ оператора СУЭП.

  • -   на ПЭВМ оператора СУЭП запустить программу «Пульт СУЭП». Рабочее окно программы показано на рисунке 1.

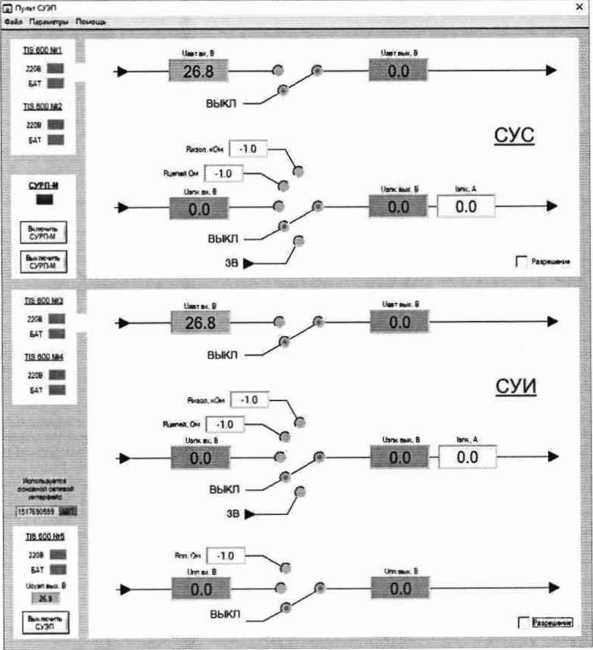

    Рисунок 1 - Окно программы «Пульт СУЭП» в исходном положении

  • 7.2 Подготовка к поверке СУС:

- В помещении пультовой бункера управления, на ПЭВМ оператора СУЭП, при помощи пульта СУЭП включить питание СУС (Рисунок 2).

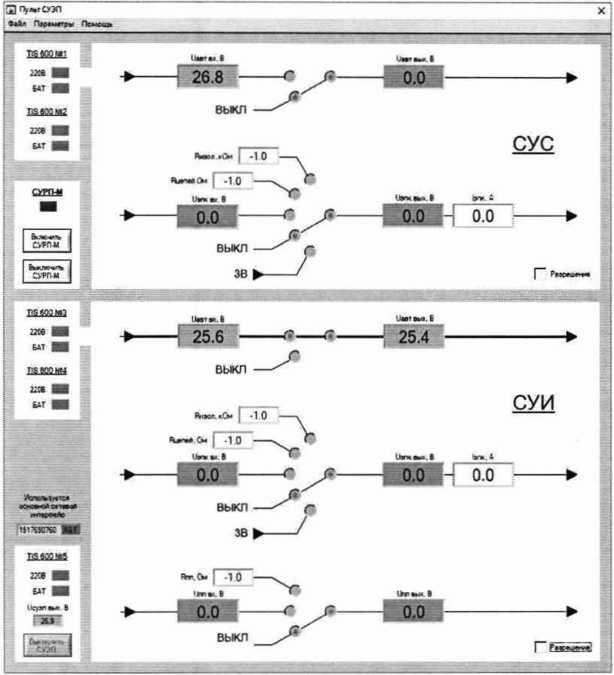

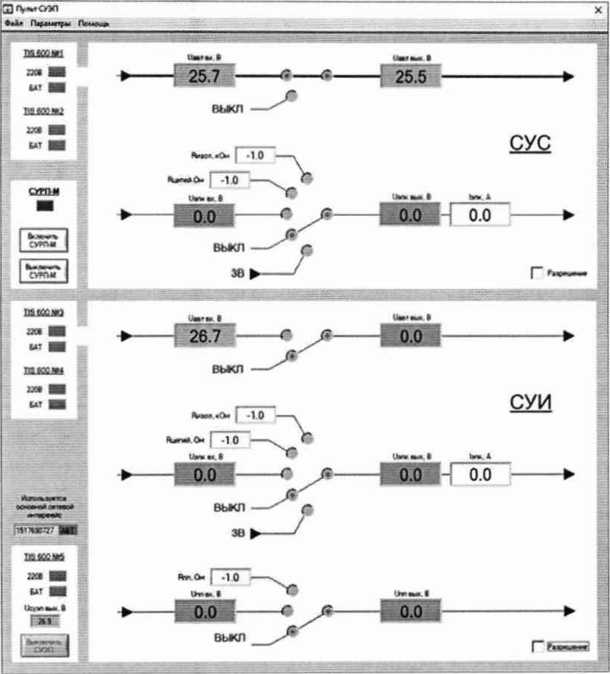

Рисунок 2 - Окно программы «Пульт СУЭП» в состоянии подачи питания на СУС

На терминале СУС запустить программу «Инженерный пульт» (Рисунок 3).

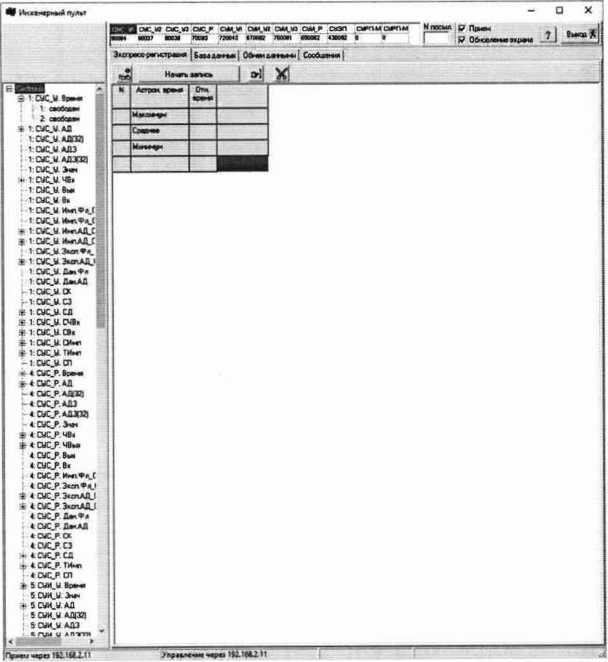

Рисунок 3 - Окно программы «Инженерный пульт» в исходном состоянии

  • -   В правом верхнем углу главного окна инженерного пульта установить флаг «Прием».

  • -   Щелчком левой кнопки мыши в дереве параметров выбрать лист «СУС_У.ЧВх» (Рисунок 4).

    ----

    W         пули

    Рисунок 4 - Окно программы «Инженерный пульт» в состоянии выбора «СУС_У.ЧВх»

    е 1:СУС_Н

    1. свободен

    2 слабела

    • * 1СУС.У.АД

    1 СУС.У.АД321

    1 СУС.У.АДЗ

    1 СЫС.Ы АДХ371

    1 СУС,У ь-s QE3EJCZ

    1СУС_У Вм

    1 СУС.У. в.

    1 DJC.U Ма^ФцС

    -1 СУС_У-И*лФи_с| .г 1 СМС_У.Ик«гД^Г<

    • • 1 СУ(^У.ИнпАД.сИ!

    1 СУС_У. ЭвхлФд_ № 1СУС_У.З^слАД_'

    1 СУС.Ы ДанФл

    1 СУС_У ДасАЛ гос jack

    1 СУС_У. СЗ ф 1:СУС_У.СД » 1СУС-У сч» 5 1 СУС_И С81 s 1 СУС.У О**' Е V.CMdU. THxj

    1.WC-W СП ffr 4 СУС.Р Вр*м» dF-4 СУС_РАД

    4 СУС.Р АВД

    4 СУС.Р АДЗ

    4. СУС.Р.АД332)

    4 СУС.Р » 4 СУС.Р 48» Л 4 СУС.Р. ЧЭм

    4 СУС.Р Во-

    4 СУС.Р В*

    4 СУС.Р йтЧС

    4 СУС-Р Э«пФч.' к 4 сас_р з«пад_1 ft 4 СУС.Р ЭмпАД_1

    4 СУС.Р ДтФл

    4 СУС.Р Д*-АЛ

    ■4 CWQ.P О

    4 СУС.Р.СЭ Ф4СУС.РСД •F 4 СУС.Р ТИ»о

    • 4 СУС.РСП

    £ 5 СУИ.У 8м

    • 5 СУИ.У >*м t 5 СУНЫ АД

    5 СУИ.У АД323

    5 СЫН У АДЗ

    Паранатр

    Зночаниа      |Преовраммта<а|Праоврвмттал^Лре<1врамптвл<

    Код

    1

    СУС.УАЧП4-01 Ex.1

    131.07

    65Б35

    65536

    г

    СЫС аАЧПМ1Ех2

    131.07

    131.07

    65535

    65535

    з

    СУС.аАЧЛМ1ЕхЗ

    131.07

    131.07

    65S35

    65535

    4

    СУС.У АЧП4-01 Ex4

    131.07

    131.07

    65535

    65535

    6

    OC.HA^TMIExS

    131.07

    131.07

    65535

    66536

    6

    сас.аАЧтм1Е»б

    131,07

    131.07

    65535

    65535

    7

    СУС аАЧПМ1Ех.7

    131.07

    131.07

    65535

    65535

    в

    СаС.аАЧПМ1Ех8

    131.07

    131.07

    65535

    66535

    СЬС.У АЧГМ-01 ExS

    131.07

    131.07

    65535

    65535

    10

    СУС.УАЧП4-01 Ex. 10

    131.07

    131.07

    65535

    66536

    11

    сас.алчпмтЕхи

    131.07

    131.07

    65535

    65535

    It

    сас.УАЧгжпыг

    131.07

    131.07

    65535

    65535

    13

    СУС.а АЧПМ1 Ех.13

    13107

    131.07

    65535

    65535

    14

    СУС_УАЧП401Ех.14

    131.07

    131.07

    65535

    65536

    IS

    ОС.аАЧТМ1Ех15

    131.07

    131.07

    65535

    65535

    IS

    csc.aA4TMiEx.i6

    131 Л?

    131.07

    65535

    S5535

    17

    ос.ал4тм1Ех17

    131.07

    131,07

    65535

    656»

    IB

    ОС.аАЧПМ1Ех18

    131.07

    131.07

    65535

    65535

    IB

    СаС УАЧПМ1Ех19

    131.07

    131.07

    65535

    65535

    20

    СУС.УА4ТМ1 Ех.20

    131.07

    131.07

    65535

    65535

    in

    СУС.УАЧпг-11Ех1

    -о.«

    •0.40

    1363

    1363

    22

    ос.аА4тг-н Ext

    -0.39

    4.39

    1384

    1384

    n

    ас.аАчл2«Ех1

    •495

    <95

    1524

    1524

    :•

    СаС.аА4Т246Е*2

    4.11

    <11

    1511

    1511

    2$

    СаС аАЧПг-О6Ех.З

    420

    420

    1504

    1504

    К

    сус.аАчпг-обЕм

    <06

    4.06

    1515

    1515

    v

    ос.аАчпг-обЕх.5

    4.20

    4.20

    1504

    1504

    2B

    сас.УАчпгчжЕхб

    4.29

    429

    U97

    1497

    20

    ос.аАчпг-обЕх7

    4.31

    <31

    1495

    1495

    30

    СУС УАЧП2-О6Ех8

    •161

    -161

    1Л1

    1711

    31

    сас.аАчгтг-обЕхз

    5.09

    5.89

    2471

    2471

    32

    СЗС.ЫАЧПг-ОбЕхЮ

    4.09

    <09

    1513

    1513

    <

    »

  • 7.2.1 В помещении аппаратной бункера управления, в стойке СУС, подключить калибратор (или магазины сопротивлений) через один из технологических кабелей (в зависимости от типа ИК, назначение кабелей см. в приложении В) ко входному разъему ХР1 АЧП № А45 троированного контроллера (см. таблицу подключений).

  • -   Калибратором (или магазинами сопротивлений) выдать требуемые значения сигнала (см. таблицу с контрольными точками).

  • -   В помещении пультовой бункера управления, на терминале сервера СУС, на инженерном пульте в таблице входных частотных сигналов, в столбце «Значение», в строке соответствующем проверяемому каналу (Рисунок 4), фиксировать измеренные СУС значения входного сигнала и записать их в Протокол (см. Приложение Б).

  • -   Повторить действия перечислений 7.2.1 для всех проверяемых каналов троированного контроллера.

  • 7.2.2 Щелчком левой кнопки мыши в дереве параметров выбрать лист «СУС Р.ЧВх» (Рисунок 5).

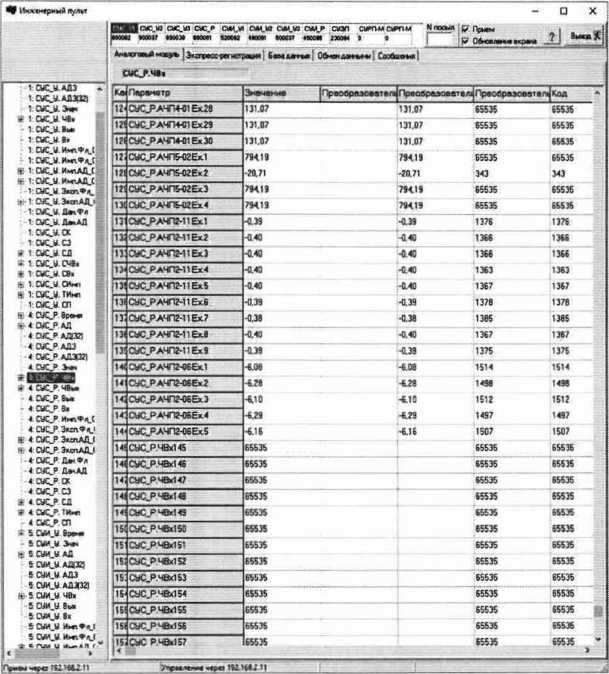

Рисунок 4 - Окно программы «Инженерный пульт» в состоянии выбора «СУС_Р.ЧВх»

  • -   В помещении аппаратной бункера управления, в стойке СУС, подключить калибратор (или магазины сопротивлений) через один из технологических кабелей (в зависимости от типа ИК, назначение кабелей см. в приложении В) ко входному разъему ХР1 АЧП № А77 регистрирующего контроллера (см. таблицу подключений).

Калибратором (или магазинами сопротивлений) выдать требуемые значения сигнала (см. таблицу с контрольными точками).

  • -   В помещении пультовой бункера управления, на терминале сервера СУС, на инженерном пульте в таблице входных частотных сигналов, в столбце «Значение», в строке соответствующем проверяемому каналу (Рисунок 5), фиксировать измеренные СУС значения входного сигнала и записать их в Протокол (см. Приложение Б).

    i смс.ы ддз i cyc.u Алла 1 сыс.ы Эи« X 1 .CUC.W ЧВ-

    1 QMLUBwi 1 OC_Wfa

    1:DCJB.HMt»V * 1 CMC.W. HKUULC X 1. CWC.W. ИК1АД.С

    1: СУС.ЫЭыпФл.

    X 1 CMC.W ЗмпАД.1 1: CMC.W ДжФл

    • - 1: смс_и. джлд 1:CMC.W.CX

    1 CMC.W C3

    • 4 1 CMCJiOl it 1 CMC.M СЧВ-■t i cmc.w aii

    • 5 1 CMC.W CMw X 1. CMC.W ТИнг

    lCWC_W.cn

    i 4 CVCJ» Время « «ОС-РАД

    A CMC J3 АД321 ACWC-Р.АДЗ <(Ж_Р.Аад32| 4 СУС.Р Эи-1 хЕИЙЯЯ S 4 СУС.Р 48w

    • - <• СУС.Р

    4 СУС.Р В.

    4 СУС.Р ИкгФя.С

    4 СУС.Р Э«пФ^1 .1 4 СУС.Р ЭмпАД.1

    • - 4 СУС.Р ЭмпАД.(

    4СУС-Р ДтФ»

    • 4 СУС.Р Д*зА£ 4СУС.РСХ 4СУС.Р сз

    £ 4 СУС J>. СД S tCMCJ*. 1Иео « СУС.Р. СП

    :■» 5 СУ ИУ Время

    • 5 СМИ.Ы Эи.

    X 5 СУИ.и АД 5 СУИ.У АД|37) 5 СУИ.М АДЗ 5 суи.у лдзга s 5 суи.у че.

    5 СУИ.У К> 5 СМИ.и Вя

    5 СУИ.У и*пФл_1

    9 СУИ.У (ЬпФд.1 Л cr-uw u— *у

    CUC.P4B.

    - ка

    Парам тр

    Значение      |Пр*овраэоеаг«га|Преобрвэовател||Преовра*оеегел||Кш

    'ia

    СУС.Р АЧП4431 Ex2fl

    131.07

    131.07

    65535

    65535

    12

    СУС.Р АЧП44П Ex а

    131.87

    131.07

    65535

    65535

    121

    СУС.Р АЧПА01 Ex эс

    131.07

    131Л7

    65535

    66535

    12

    СУС РА<15-02Ех1

    THIS

    THIS

    65636

    65535

    ia

    СУС.РАЧПМ2Ех2

    -20.71

    ■20.71

    343

    343

    ia

    СУС.РАЧП5-О2ЕхЗ

    79419

    7Н19

    65535

    65535

    сус.р лчгмгЕх-

    79419

    79419

    65535

    65535

    13

    СУС.РАЧП2-11ЕХ1

    <39

    <39

    1376

    1376

    13;

    СУС.Р АЧП2-11 Ех2

    <40

    «40

    1366

    1366

    и

    СУС.РАЧП2-ИЕхЗ

    <40

    <40

    1366

    1366

    hr

    азс РАЧпг-11Ех-

    <40

    -0.40

    1363

    1363

    и

    СУС РА*<12-11Ех5

    440

    <40

    1367

    1367

    IT

    СУС РАЧТ2-11Ех6

    <39

    «39

    1378

    1371

    13

    СУС РАЧП2-11Ех7

    •азе

    ■0.38

    • 385

    1385

    131

    СУС РАЧПг-11Ех6

    4140

    <40

    1367

    1367

    13!

    СУС.РАЧПг-11Ех8

    «за

    <39

    1375

    1375

    141

    СУС_РАЧП2<6Ех1

    «08

    ■«08

    1614

    1514

    14

    сус.р АчптовЕхг

    -«28

    «28

    1498

    1498

    1<

    СУС.Р АЧТЗЧИЕхЗ

    -«10

    «10

    1612

    1512

    1<

    сус РАЧтг-овЕх<

    <29

    «29

    1497

    1497

    u

    СУС.Р АЧП2-06 Ех5

    <16

    «16

    150?

    1507

    сас.р-е«1в

    65535

    65535

    65535

    141

    сус.р-эд <

    65535

    65535

    65535

    14

    СУС.Р 48x147

    65535

    65535

    65535

    14

    сус.р чэд4в

    55535

    65535

    65535

    14!

    СУС.Р ЧЫ 49

    65535

    65535

    65535

    15C

    СУС.РЧВж150

    65535

    65535

    65535

    151

    СУС.Р ЧВх 151

    65535

    65535

    65535

    16

    СУС.Р ЧЭД52

    65535

    65535

    65535

    СУС.Р ЧЭД 63

    65536

    65535

    65535

    15-

    СУС.Р ЧЭД 54

    65535

    65535

    6553S

    is-

    сус.р че. 155

    65535

    65535

    65535

    151

    сус.р-e«i st

    65535

    65536

    65535

    *   15

    СУС Р-ЭД57

    65535

    65535

    65535

    Уины»—w* iw.K4.ii

Рисунок 4 - Окно программы «Инженерный пульт» в состоянии фиксации измеренных значений

- Повторить действия перечислений 7.2.2 для всех проверяемых каналов регистрирующего контроллера.

На ПЭВМ оператора СУЭП на пульте оператора СУЭП выключить питание СУС. Протокол обработки результатов измерений формируется в виде файла и (или) выводится на печать принтером. Форма протокола приведена в Приложении Б.

7.3 Подготовка к поверке СУИ:

В помещении пультовой бункера управления на ПЭВМ оператора СУЭП при помощи пульта СУЭП включить питание СУИ (Рисунок 6).

Рисунок 6 - Окно программы «Пульт СУЭП» в состоянии подачи питания на СУ И

На терминале СУИ запустить программу «Инженерный пульт» (Рисунок 3).

  • -   В правом верхнем углу главного окна инженерного пульта установить флаг «Прием».

  • -   Щелчком левой кнопки мыши в дереве параметров выбрать лист «СУИ У.ЧВх» (Рисунок 7).

    □ X

    Имххн«рмм> пулы

    сиц_ич«»

    ik.i«j.ii

    <

    По», «ро Bi m2.11

    Рисунок 7 - Окно программы «Инженерный пульт» в состоянии выбора «СУИ_У.ЧВх»

    5 < СИСЛ Э«£ПДД_1 t СИСЛ ДжФв ACVQ.P ДжАД -♦ОКЛ сх < CWC.P- сз

    S А СУСЛ сд Ф 4СУС.Р. 1И*п

    А СУС.Р. СП

    3 5. СЫИ.Ы BfNMi

    • 5 СУН.Ы Зиг. ff & СЫИ.Ы АД

    • - 5 СЫИ.Ы АД13Д

    • 6 СУИ.Ы АДЗ

    5. СЫИ.Ы. АД3(32) ф угтгпстгя

    & СУИ.Ы. 8м 5 СУИ.Ы В>

    5 СУИ.Ы ИьпФл_1 5СУИ.Ы ИхгФ/Н i 5СУИ.Ы И мл АД. I

    5 СУИ.Ы ЭмпФл.

    5 СУИ.У ДжлФл 5 СУИ.У Дж АД 5 суи.ы а

    5 суи.у а

    3 5СУН_У СД

    • * S СУИ.У 041 «• 5 СУИ.У СВ» а 5 суи.у симп S 5 СУИ.У ти^

    S СУИ.У СП

    з а сии.р вр»« « а суи.р ад 9 СУИ.Р АДПЙ

    • - а суи.р адз

    • - В СУИ.Р АЛТСЧ В СУИ.Р

    • 5 а СУИ.Р 481 s. а суи.р чем

    8 СУИ.Р Вм В СУИ.Р 81

    В СУИ.Р ИМ1Ф<

    • - В СУИ.Р ЭыпФл.

    • 6 а СУИ.Р ЭютАД? £ В СУИ.Р Змл АД.'

    В СУИ.Р. ДхФл а суи.р. джлд В СУИ.Р. СК В СУИ.Р. сз

    i ЗВСУИ.Р.СЛ

    • * В СУИ.Р. ТИмп

    • - а суи.р. сп

    £ 1Q СУЗП Врж* $ 1Q СУЗП АД

    К» Парамгр

    Пр®овраэо9атеп||пр®овраэомт»л^Лрвобрвэоевт1л|Кдл

    1

    СЬИ ЫАЧП44)1Ех1

    131.0?

    65535

    65535

    2

    СЫИ Ы АЧЛ44И Ех?

    131,07

    65535

    65535

    1

    СУИ.ЫАЧП4-01 ЕхЗ

    131,07

    65535

    66535

    4

    СУИ.ЫАЧП4Ч)1Ех4

    131.07

    Б5535

    65535

    5

    СУИ.Ы АЧП 4-01 Ех5

    131.07

    65535

    65535

    6

    СУИ.У АЧП 4-01 Ех Б

    131,07

    65535

    65535

    7

    СУИ.У АЧП 44)1 Ех7

    131.0?

    65535

    65636

    8

    СУИ.ЫАЧП4411 Ех8

    131.07

    65535

    65636

    9

    СУИ.У АЧП 44)1 Ех9

    131.07

    65535

    65536

    10

    СУИ УАЧП44)1Ех10

    131.07

    55535

    65535

    11

    СУИ УАЧП44)1Ех11

    131.07

    65535

    85535

    1Z

    СЫИ.ЫАЧП44Л Ех12

    131.0?

    65535

    65535

    13

    СУИ.Ы АЧП 44)1 Ех 13

    131.07

    95535

    66636

    н

    СУИ.ЫАЧП4Ч11Ех14

    131.07

    65535

    65535

    1S

    СУИ.УАчП54)2Ех1

    794.19

    65535

    65536

    16

    СЪИ.УАЧП5<2Ех2

    79419

    65535

    65535

    17

    СУИ.У АЧПМКЕхЗ

    79419

    65535

    65536

    18

    СУИ.УА<ТМ7Ех4

    73419

    66535

    65536

    и

    СУИ.УАЧТ2-НЕх1

    -0.39

    1382

    1382

    70

    сии.ыачтз-пех?

    -0.39

    138?

    1382

    71

    СУИ.УАЧП2-ЧЕлЗ

    <41

    1352

    1352

    77

    СУИ.Ы АЧП2-11 Ех4

    •0.33

    1370

    1370

    СУИ.У АЧП2-О8ЕХ.1

    <13

    1610

    1510

    Z4

    СУИ.ЫАЧП2-06Ех2

    <10

    1612

    1812

    25

    СУИ.ЫАЧПМКЕхЗ

    <10

    1517

    1512

    26

    СУИ.ЫАЧП24)6Ех4

    <31

    1495

    1495

    27

    СУИ.УАЧП24КЕх5

    <15

    1508

    1500

    28

    саи.ыАчпгчйЕхб

    -6.25

    1500

    1500

    79

    СУИ.НАЧП2-08Ех7

    <28

    1500

    1600

    Я

    СУИ ЫАЧП206Ех8

    <35

    1492

    1492

    31

    СУИ.УАЧПгЧЮЕхЗ

    <30

    1496

    1496

    37

    СУИ.ЫАЧП2-06Ех)0

    <42

    1486

  • 7.2.3 В помещении аппаратной бункера управления, в стойке СУИ, подключить калибратор (или магазины сопротивлений) через один из технологических кабелей (в зависимости от типа ИК, назначение кабелей см. в приложении В) ко входному разъему ХР1 АЧП № А73 троированного контроллера (см. таблицу подключений).

  • -   Калибратором (или магазинами сопротивлений) выдать требуемые значения сигнала (см. таблицу с контрольными точками).

  • -   В помещении пультовой бункера управления, на терминале сервера СУИ, на инженерном пульте в таблице входных частотных сигналов, в столбце «Значение», в строке соответствующем проверяемому каналу (Рисунок 7), фиксировать измеренные СУИ значения входного сигнала и записать их в Протокол (см. Приложение Б).

  • -   Повторить действия, перечисленные в п 7.2.3 для всех типов проверяемых ИК троированного контроллера.

  • 7.2.4 Щелчком левой кнопки мыши в дереве параметров выбрать лист «СУИ_Р.ЧВх» (Рисунок 8).

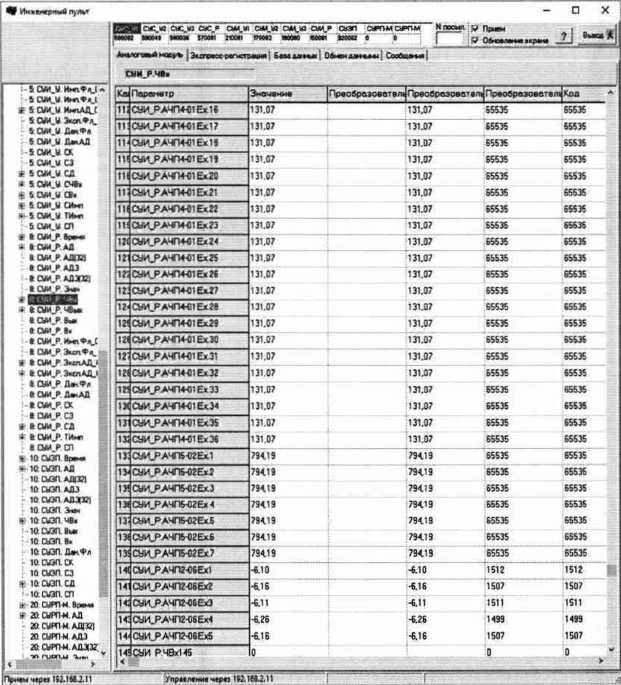

Рисунок 8 - Окно программы «Инженерный пульт» в состоянии выбора «СУИ_Р.ЧВх»

  • -   В помещении аппаратной бункера управления, в стойке СУИ, подключить калибратор (или магазины сопротивлений) через один из технологических кабелей (в зависимости от типа ИК, назначение кабелей см. в приложении В) ко входному разъему ХР1 АЧП № А105 регистрирующего контроллера.

  • -   Калибратором (или магазинами сопротивлений) выдать требуемые значения сигнала (см. таблицу с контрольными точками).

  • -   В помещении пультовой бункера управления на терминале сервера СУИ, на инженерном пульте в таблице входных частотных сигналов, в столбце «Значение», в строке соответствующем проверяемому каналу (Рисунок 8), фиксировать измеренные СУИ значения входного сигнала и записать их в Протокол (см. Приложение Б).

  • -   Повторить действия перечислений 7.2.4 для всех проверяемых каналов регистрирующего контроллера.

На ПЭВМ оператора СУЭП на пульте оператора СУЭП выключить питание СУИ.

Протокол обработки результатов измерений формируется в виде файла и (или) выводится на печать принтером. Форма протокола приведена в Приложении Б.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1  Внешний осмотр
  • 8.1.1 При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ИК ИУС следующим требованиям:

  • -   комплектность ИК должна соответствовать формуляру;

  • -   маркировка ИК должна соответствовать требованиям проектной и эксплуатационной документации;

  • -   измерительные, вспомогательные и соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы не должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;

  • -   соединительные линии (кабели, провода) не должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;

  • -   экранирование кабелей и проводов должно быть соединено между собой ис заземляющим контуром в соответствии с электрическими схемами;

  • 8.1.2 Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 8.1.1. В противном случае поверка не проводится до устранения выявленных недостатков.

8.2  Опробование
  • 8.2.1 Идентификация ПО

Для проверки наименования и версии метрологически значимого ПО выполнить следующие операции:

  • -   запустить программу «Инженерный пульт информационно-управляющих систем» (БЛИЖ.409801.110.017-01), которая использует метрологически значимую часть «BaseCalcFunc.dll». В нижней части главного окна программы, в строке состояния указывается номер версии и контрольная сумма текущей версии метрологически значимой части ПО. Вид главного окна программы приведен на представленном ниже рисунке 9.

  • -   убедиться в соответствии характеристик метрологически значимой части ПО:

  • -   идентификационное наименование - BaseCalcFunc.dll

  • -    номер версии - 1;

  • -   цифровой идентификатор (контрольная сумма) - 9DB1FB68.

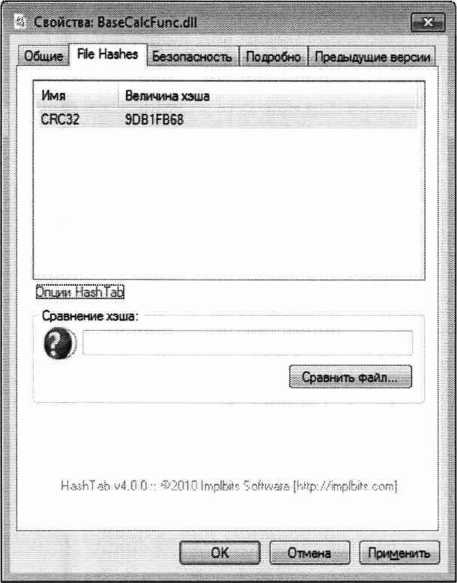

Рисунок 2 - Вид окна свойств BaseCalcFunc.dll

  • 8.2.2 Для проверки работоспособности поверяемого ИК установить с помощью СП на входе в ИК значение измеряемого параметра равное по значению НП ДИ ИК в единицах измерений параметра.

Примечание - Вместо значения, равного НП ДИ ИК, допускается устанавливать значение, равное 1-ой КТ ДИ ИК.

ИК признается работоспособным, если отображается информация с действующими значениями измеряемых величин.

8.3  Определение метрологических характеристик ИК
  • 8.3.1 Поверку проводить комплектным способом.

8.4  Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока
  • 8.4.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.4.2 Поверку электрической части ИК напряжения постоянного тока выполнить в следующей последовательности:

    Собрать

    схему

    поверки

    соответствии

    в

СУС и СУИ

Рисунок 5, для чего подключить прибор В1-28. Места подключений указаны в таблице А1, Приложения А, схема подключения указана в Приложении В.

I Стойка приборная

| 1СУС(1СУИ)

Г Стойка приборная i |        СО

1

1

Сервер

| 5

КУМ

1

СУС(СУИ)

1

1

1

Ч

1

1

1

1

Switch

1

1

1

LAN

7

Ч

1 _ J

JI

АРМ ведущего по СУС и СУИ

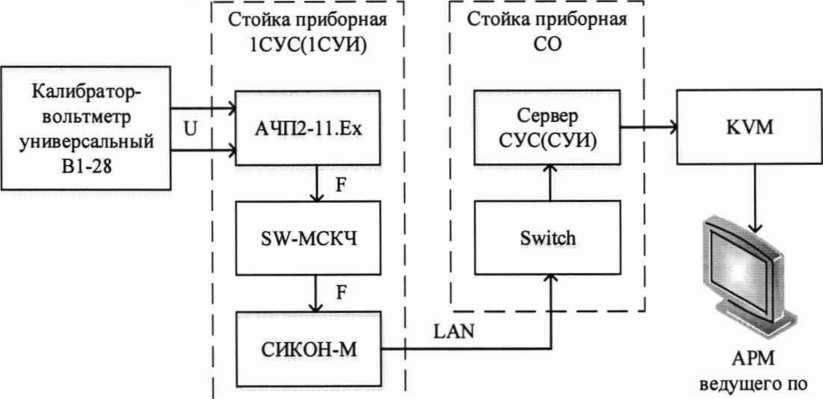

Рисунок 3 - Схема поверки ИК напряжения постоянного тока

- Выполнить пункты 7.2.1-7.2.4, для каждого из указанных ИК, устанавливая значения в соответствии с Таблица 3.

Таблица 3 - Контрольные точки поверки ИК напряжения постоянного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, п

Номинальные значения напряжения в КТ, х, к

Напряжение постоянного тока (Параметры: U СУИ1...и СУИдиСУС1...и СУС11)

В

0

5

6

0,1; 1; 2,5; 4

;5

- Поочередно для всех указанных в Таблица 3 напряжений, провести поверку для определения максимальной погрешности измерений. Установить на эталоне значение, указанные в таблице. Зафиксировать отображаемое в ПО значение в протоколе (Приложение Б).

Номинальные значения напряжения в КТ исследуемого ДИ ИК устанавливать с помощью прибора для проверки вольтметров в единицах измерения напряжения постоянного тока (В).

- После завершения сбора данных определить максимальную приведенную погрешность измерений по формулам (1) и (3) в % к ВП ИК.

  • 8.4.3 Результаты поверки ИК считать положительными, если значение приведенной (к ВП) погрешности измерений напряжения постоянного тока находится в пределах ±0,2 %, в противном случае система бракуется и направляется в ремонт.

8.5 Определение приведенной (к ДИ) погрешности измерений силы постоянного тока
  • 8.5.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.5.2 Поверку электрической части ИК силы постоянного тока выполнить в следующей последовательности:

    Собрать

    соответствии

    в

    поверки

    схему

    СУС и СУИ

- Рисунок 3, для чего подключить прибор В1-28. Места подключений указаны в таблице А2, Приложения А, схема подключения указана в Приложении В.

-------1                         СУС и СУИ

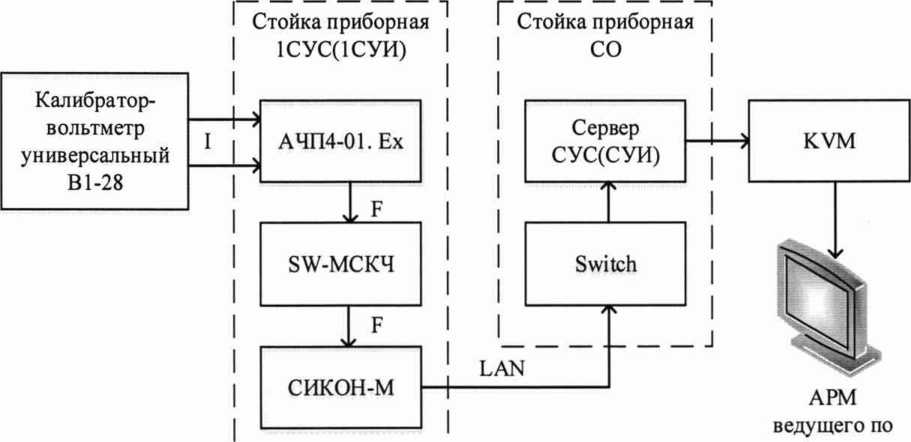

Рисунок 4 - Схема поверки ИК силы постоянного тока

- Выполнить пункты 7.2.1-7.2.4 для каждого из указанных ИК устанавливая значения в соответствии с Таблица 3.

Таблица 4 - Контрольные точки пове

рки V

К силы постоянного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ

ИК, п

Номинальные значения силы тока в КТ, хь к

Сила постоянного тока (Параметры: I СУИ1...1 СУИ50; 1СУС1...1СУС5о)

мА

4

20

5

4; 8; 12; 16; 20

  • -   Поочередно для всех указанных в Таблица 3 значений силы постоянного тока, провести поверку для определения максимальной погрешности измерений. Установить на эталоне значение, указанные в таблице. Зафиксировать отображаемое в ПО значение в протоколе (Приложение Б).

  • -   Номинальные значения напряжения в КТ исследуемого ДИ ИК устанавливать с помощью прибора для проверки вольтметров в единицах измерения силы постоянного тока (мА).

  • -   После завершения сбора данных определить максимальную приведенную погрешность измерений по формулам (1) и (2) в % к ДИ ИК.

  • 8.5.3 Результаты поверки ИК считать положительными, если значение приведенной (к ДИ) погрешности измерений силы постоянного тока находится в пределах ±0,2 %, в противном случае система бракуется и направляется в ремонт.

8.6 Определение абсолютной и приведенной (к ВП) погрешности измерений сопротивления постоянному току
  • 8.6.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.6.2 Поверку электрической части ИК сопротивления постоянному току выполнить в следующей последовательности:

    Собрать

    схему

    поверки

    соответствии

    в

    СУС и СУИ

- Рисунок J, для чего подключить меру электрического сопротивления Р3026/2. Места подключений указаны в таблице АЗ, Приложения А, схема подключения указана в Приложении В.

СУС и СУИ

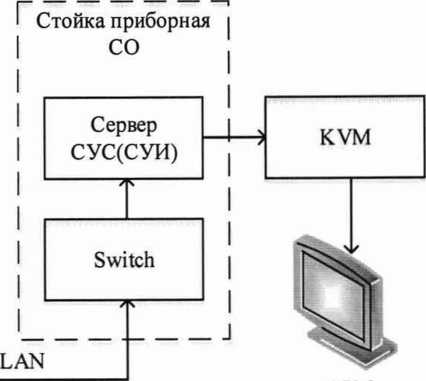

Рисунок 5 - Схема поверки ИК сопротивления постоянному току

- Выполнить пункты 7.2.1-7.2.4 для каждого из указанных ИК устанавливая значения в соответствии с Таблица 3.

Таблица 5 - Контрольные точки поверки ИК сопротивления постоянному току

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, п

Номинальные значения сопротивления в КТ, хк

Сопротивления постоянному току (Параметры: R CYHi...R СУИцRCyCi...RCyC4)

Ом

1

100

5

1; 25; 50; 75; 100

  • -   Поочередно для всех указанных в Таблица 3 сопротивления, провести поверку для определения максимальной погрешности измерений. Установить на эталоне значение, указанные в таблице. Зафиксировать отображаемое в ПО значение в протоколе (Приложение Б).

  • -   Номинальные значения сопротивления в КТ исследуемого ДИ ИК устанавливать с помощью меры электрического сопротивления в единицах измерения сопротивления постоянному току (Ом).

  • -   После завершения сбора данных определить максимальную приведенную погрешность измерений по формулам (1) и (3) в % к ВП ИК.

  • 8.6.3 Результаты поверки ИК считать положительными, если значение приведенной (к ДИ) погрешности измерений сопротивления постоянному току находится в пределах ±0,2 %, в противном случае система бракуется и направляется в ремонт.

8.7 Определение приведенной (к ДИ) погрешности измерений частоты переменного тока
  • 8.7.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.7.2 Поверку электрической части ИК частоты переменного тока выполнить в следующей последовательности:

    Собрать

    соответствии

    поверки

    в

    схему

    СУС и СУИ

- Рисунокдля чего подключить генератор DS360. Места подключений указаны в таблице А4, Приложения А, схема подключения указана в Приложении В.

1 Стойка приборная "]

| 1СУС(1СУИ)

______I

Г Стойка приборная i |        СО

1

1

Сервер

| 5

КУМ

1

1

СУС(СУИ)

• >

1

1

1

7

1

1

1

1

Switch

1

1

1

LAN

/

ч

1 _ J

АРМ ведущего по СУС и СУИ

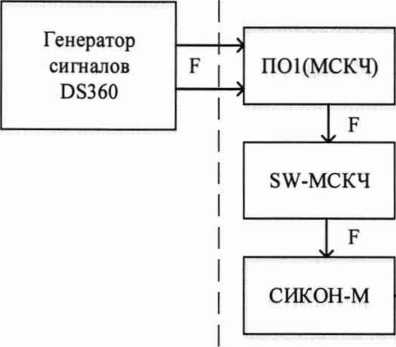

Рисунок 6 - Схема поверки ИК частоты переменного тока

- Выполнить пункты 7.2.1-7.2.4 для каждого из указанных ИК устанавливая значения в соответствии с Таблица 3.

Таблица 6 - Контрольные точки поверки ИК частоты переменного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, п

Номинальные значения частоты в КТ, к

Частота переменного тока (Параметры: F СУИь.Т СУИ24-F СУСь.Т СУС8;

FCA31...FCA316)

Гц

50

10000

5

50;2500;5000; 7500;

10000

Частота переменного тока (Параметры: F CA31...F СА31б)

2000

23000

5

2000;7250;12500;

17750; 23000

  • -   Поочередно для всех указанных в Таблица 3 частот, провести поверку для определения максимальной погрешности измерений. Установить на эталоне значение, указанные в таблице. Зафиксировать отображаемое в ПО значение в протоколе (Приложение Б).

  • -   Установить значение выходного напряжения генератора 0,5 В.

  • -   Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью меры генератора в единицах измерения частоты переменного тока (Гц).

  • -   После завершения сбора данных определить максимальную приведенную погрешность измерений по формулам (1) и (2) в % к ДИ ИК.

  • 8.7.3 Результаты поверки ИК считать положительными, если значение приведенной (к ДИ) погрешности измерений частоты переменного тока находится в пределах ±0,2 %, в противном случае система бракуется и направляется в ремонт.

8.8 Определение приведенной (к ДИ) погрешности измерений коэффициента преобразования (относительного сопротивления)
  • 8.8.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.8.2 Поверку электрической части ИК сопротивления постоянному току выпол нить в следующей последовательности:

    Собрать      схему

    I Стойка приборная 1СУС(1СУИ)

    Калибратор-вольтметр универсальный В1-28

    1 >

    1 ) и|,

    АЧП2-11.ЕХ

    1

    1

    \

    F

    1

    1

    1

    SW-MCK4

    1

    _

    F

    '

    1

    1

    1

    иикин-м

    1

    поверки       в

    Г Стойка приборная i I        СО

    I

    I

    I

    I

    I

    I

    I

    I

    LAN

    соответствии

    Сервер СУС(СУИ)

    Switch

    “Ж"

    АРМ

    ведущего по СУС и СУИ

- Рисунок 3, для чего подключить две меры электрического сопротивления Р3026/2. Места подключений указаны в таблице А5, Приложения А, схема подключения указана в Приложении В.

______I

Рисунок 7 - Схема поверки ИК коэффициента преобразования

АРМ ведущего по СУС и СУИ

- Выполнить пункты 7.2.1-7.2.4 для каждого из указанных ИК устанавливая значения в соответствии с Таблица 3.

Таблица 7 - Контрольные точки поверки ИК коэффициента преобразования

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения коэффициента преобразования в КТ

Номинальные значения сопротивления меры (Ом)

Мера

Р3026/2

№ 1

Мера

Р3026/2 №2

Коэффициент преобразования

(Параметры:

Roth СУ И i... Roth СУИи-

Roth СУСь.^отн СУС15)

%

5

95

5

5

100

1900

25

500

1500

50

1000

1000

75

1500

500

95

1900

100

  • -   Поочередно для всех указанных в Таблица 3 коэффициента преобразования, провести поверку для определения максимальной погрешности измерений. Установить на эталоне значение, указанные в таблице. Зафиксировать отображаемое в ПО значение в протоколе (Приложение Б).

  • -   После завершения сбора данных определить максимальную приведенную погрешность измерений по формулам (1) и (2) в % к ДИ ИК.

  • 8.8.3 Результаты поверки ИК считать положительными, если значение приведенной (к ДИ) погрешности измерений сопротивления постоянному току находится в пределах ±0,2 %, в противном случае система бракуется и направляется в ремонт.

9 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 9.1 Расчет характеристик погрешности

Значение абсолютной погрешности измерений в j-той точке определить по формуле:

AAj = Aj - Аэ,

(1)

где Аэ - значение физической величины, установленное рабочим эталоном.

  • 9.2 Расчет значения приведенной (к ДИ) погрешности

Значения приведенной (к ДИ) погрешности измерений физической величины для каждой точки проверки определить по формуле:

Худ =

•100%

(2)

где: Pj - значение верхнего предела измерений;

Pi - значение нижнего предела измерений.

  • 9.3 Расчет значения приведенной (к ВП) погрешности ИК

Значения приведенной к верхнему пределу погрешности измерений физической величины для каждой точки проверки определить по формуле:

у = ±     • 100%                                      (3)

гв

где: Рв - значение верхнего предела измерений.

10

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки заносятся в протокол поверки (Приложение Б).

При положительных результатах поверки оформляется свидетельство о поверке, на верхний левый угол дверцы стойки приборной наносится знак поверки в виде наклейки.

При отрицательных результатах поверки оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник отдела 201 ФГУП «ВНИИМС»

Каширкина

Ведущий инженер отдела 201 ФГУП «ВНИИМС»

,Н. Чурилов

Приложение А

(справочное)

Таблица подключений эталонов для поверки ИК

в стойках СУ И и СУС

К клеммнику XI8 подключены модули троированных контроллеров СУС и СУИ. К клеммнику XI9 подключены модули регистрирующих контроллеров СУС и СУИ.

ИК напряжения постоянного тока

Стойка:    СУИ, СУС Крейт: СИКОН Модуль:    АЧП2-11.Ех

Таблица А1 - Места подключения эталона для поверки ИК напряжения постоянного тока

Канал

Стойка

Клеммник

№ модуля

иСУИ1

СУИ

Х18

А91

иСУИ2

СУИ

Х18

А92

иСУИз

СУИ

Х18

А93

иСУИд

СУИ

Х18

А94

и СУС!

СУС

Х18

А65

исус2

СУС

Х18

А66

иСУСз

СУС

Х19

А111

иСУСд

СУС

Х19

А112

иСУСз

СУС

Х19

А113

иСУСб

СУС

Х19

А114

исус7

СУС

Х19

А115

иСУСв

СУС

Х19

А116

исус9

СУС

Х19

А117

и СУС10

СУС

Х19

А118

иСУСп

СУС

Х19

А119

ИК силы постоянного тока

Стойка:    СУИ, СУС Крейт:     СИКОН Модули: АЧП4-01Ех

Таблица А2 - Места подключения эталона для поверки ИК силы постоянного тока

Канал

Стойка

Клеммник

№ модуля

1СУИ1

СУИ

Х18

А73

1СУИ2

СУИ

Х18

А74

1СУИ3

СУИ

Х18

А75

I СУИ4

СУИ

Х18

А76

I СУИ5

СУИ

Х18

А77

1СУИб

СУИ

Х18

А78

I СУИ7

СУИ

Х18

А79

I СУИ8

СУИ

Х18

А80

1СУИ9

СУИ

Х18

А81

I СУИю

СУИ

Х18

А82

1СУИц

СУИ

Х18

А83

I СУИ12

СУИ

Х18

А84

I СУИи

СУИ

Х18

А85

1СУЙ14

СУИ

XI8

А86

I СУИ15

СУИ

Х19

А105

I СУИ16

СУИ

Х19

А106

I СУИ17

СУИ

Х19

А107

I СУИ18

СУИ

Х19

А108

1СУИ19

СУИ

Х19

А109

I СУИ2о

СУИ

Х19

АПО

I СУИ21

СУИ

Х19

А111

I СУИ22

СУИ

Х19

А112

I СУИ23

СУИ

Х19

А113

I СУИ24

СУИ

Х19

А114

1СУИи

СУИ

Х19

А115

I СУИ26

СУИ

Х19

А116

I СУИ27

СУИ

Х19

А117

I СУИ28

СУИ

Х19

А118

I СУИ29

СУИ

Х19

А119

I СУИзо

СУИ

Х19

А120

I СУИ31

СУИ

Х19

А121

I СУИзг

СУИ

Х19

А122

I СУИзз

СУИ

Х19

А123

I СУИ34

СУИ

Х19

А124

I СУИ35

СУИ

Х19

А125

I СУИзб

СУИ

Х19

А126

1СУИ37

СУИ

Х19

А127

I СУИзв

СУИ

Х19

А128

I СУИ39

СУИ

Х19

А129

I СУИ4о

СУИ

Х19

А130

I СУИ41

СУИ

Х19

А131

I СУИ42

СУИ

Х19

А132

1СУЙ43

СУИ

Х19

А133

IСУИ44

СУИ

Х19

А134

IСУИ45

СУИ

Х19

А135

I СУИ46

СУИ

Х19

А136

I СУИ47

СУИ

Х19

А137

I СУИ48

СУИ

Х19

А138

IСУИ49

СУИ

Х19

А139

IСУИ50

СУИ

Х19

А105

1СУС1

СУС

Х18

А45

1СУС2

СУС

Х18

А46

I СУСз

СУС

Х18

А47

1СУС4

СУС

Х18

А48

1СУС5

СУС

Х18

А49

1СУС6

СУС

Х18

А50

1СУС7

СУС

Х18

А51

1СУС8

СУС

Х18

А52

1СУС9

СУС

Х18

А53

I СУС ю

СУС

Х18

А54

I СУСи

СУС

Х18

А55

I СУС 12

СУС

Х18

А56

I СУС13

СУС

Х18

А57

I СУСи

СУС

Х18

А58

I СУС15

СУС

Х18

А59

I СУС16

СУС

Х18

А60

I СУС17

СУС

Х18

А61

I СУС18

СУС

Х18

А62

I СУС 19

СУС

Х18

А63

I СУС20

СУС

Х18

А64

I СУС21

СУС

Х19

А77

1СУС22

СУС

Х19

А78

I СУСгз

СУС

Х19

А79

I СУС24

СУС

Х19

А80

I СУС25

СУС

Х19

А81

I СУС26

СУС

Х19

А82

I СУС27

СУС

Х19

А83

I СУС28

СУС

Х19

А84

I СУС29

СУС

Х19

А85

I СУСзо

СУС

Х19

А86

I СУСз1

СУС

Х19

А87

I СУСзг

СУС

Х19

А88

I СУСзз

СУС

Х19

А89

I СУС34

СУС

Х19

А90

I СУСзз

СУС

Х19

А91

I СУСзо

СУС

Х19

А92

I СУС37

СУС

Х19

А93

1 СУСзв

СУС

Х19

А94

I СУС39

СУС

Х19

А95

I СУС4о

СУС

Х19

А96

I СУС41

СУС

Х19

А97

I сус42

СУС

Х19

А98

I СУС43

СУС

Х19

А99

1СУС44

СУС

Х19

А100

I СУС45

СУС

Х19

А101

I СУС46

СУС

Х19

А102

I СУС47

СУС

Х19

А103

I СУС48

СУС

Х19

А104

I СУС49

СУС

Х19

А105

I СУС50

СУС

Х19

А106

ИК сопротивления постоянному току

Стойка:    СУП, СУС Крейт: СИКОН Модуль: АЧП5-02.Ех

Таблица АЗ - Места подключения эталона для поверки ИК сопротивления постоянному

току

Канал

Стойка

Клеммник

№ модуля

ИСУИ1

СУИ

Х18

А87

ЯСУИ2

СУИ

Х18

А88

ЯСУИз

СУИ

Х18

А89

Я СУ Ид

СУИ

Х18

А90

ЯСУИз

СУИ

Х19

А141

ЯСУИ6

СУИ

Х19

А142

ЯСУИ7

СУИ

Х19

А143

Я СУИ,

СУИ

Х19

А144

ЯСУИ9

СУИ

Х19

А145

ЯСУИю

СУИ

Х19

А146

ЯСУИц

СУИ

Х19

А147

ЯСУС1

СУС

Х19

А107

ЯСУС2

СУС

Х19

А108

ЯСУСз

СУС

Х19

А109

ЯСУСд

СУС

Х19

АПО

ИК частоты переменного тока

Стойка:    СУИ, СУС Крейт:СИКОН Модуль: ПО 1, МСКЧ

Таблица А4 - Места подключения эталона для поверки ИК частоты переменного тока

Канал

Стойка

Клеммник

Контакты

+

-

F СУИ1

СУИ

Х17

1-1

1-8

F СУИ2

СУИ

Х17

2-1

2-8

РСУИз

СУИ

Х17

3-1

3-8

РСУИд

СУИ

Х17

4-1

4-8

РСУИз

СУИ

Х17

5-1

5-8

F СУИб

СУИ

Х17

6-1

6-8

РСУИ7

СУИ

Х17

7-1

7-8

РСУИв

СУИ

Х17

8-1

8-8

F СУИ9

СУИ

Х17

1-2

1-6

F СУИю

СУИ

Х17

2-2

2-6

F СУИц

СУИ

X17

3-2

3-6

FCYH12

СУИ

X17

4-2

4-6

F СУИ13

СУИ

X17

5-2

5-6

F СУИ14

СУИ

X17

6-2

6-6

fcyhI5

СУИ

X17

7-2

7-6

F СУИ 16

СУИ

X17

8-2

8-6

F СУИ17

СУИ

X17

1-3

1-7

F СУИ is

СУИ

X17

2-3

2-7

F СУИ 19

СУИ

X17

3-3

3-7

F СУИ20

СУИ

X17

4-3

4-7

F СУИ21

СУИ

X17

5-3

5-7

F СУИ22

СУИ

X17

6-3

6-7

F СУИ23

СУИ

X17

7-3

7-7

F СУИ24

СУИ

X17

8-3

8-7

FCYCi

СУС

X17

1-1

1-8

FCYC2

СУС

X17

2-1

2-8

F СУС3

СУС

X17

3-1

3-8

FCYC4

СУС

X17

4-1

4-8

FCYCs

СУС

X17

5-1

5-8

FCYC6

СУС

X17

6-1

6-8

F СУС7

СУС

X17

7-1

7-8

FCYCs

СУС

X17

8-1

8-8

FCA3i

СУИ

X20

1

2

FCA32

СУИ

X20

3

4

F САЗ3

СУИ

X20

5

6

FCA34

СУИ

X20

7

8

FCA35

СУИ

X20

9

10

FCA36

СУИ

X20

11

12

FCA3?

СУИ

X20

13

14

FCA3s

СУИ

X20

15

16

F CA39

СУИ

X20

17

18

F САЗю

СУИ

X20

19

20

FCA3n

СУИ

X20

21

22

F CA312

СУИ

X20

23

24

FC АЗ в

СУИ

X20

25

26

FC A314

СУИ

X20

27

28

F CA3l5

СУИ

X20

29

30

F САЗ16

СУИ

X20

31

32

ИК коэффициента преобразования сопротивления постоянному току

Стойка:    СУИ, СУС Крейт: СИКОН Модуль: АЧП2-06.Ех

Таблица А5 - Места подключения эталона для поверки ИК коэффициента преобразования

сопротивления постоянному току

Канал

Стойка

Клеммник

№ модуля

Roth СУИ1

СУИ

Х18

А95

Roth СУИ2

СУИ

Х18

А96

Roth СУИ3

СУИ

Х18

А97

Roth СУИд

СУИ

Х18

А98

Roth СУИ5

СУИ

Х18

А99

Roth СУИ6

СУИ

Х18

А100

Roth СУИ7

СУИ

Х18

А101

Roth СУИ8

СУИ

Х18

А102

Roth СУИ9

СУИ

Х18

А103

Roth СУИю

СУИ

Х18

А104

Roth СУ Иц

СУИ

Х19

А148

Roth СУ И12

СУИ

Х19

А149

Roth СУИ13

СУИ

Х19

А150

Roth СУИ14

СУИ

XI9

А151

Roth СУИ15

СУИ

Х19

А152

Roth СУС1

СУС

Х18

А67

Roth СУС2

СУС

Х18

А68

Roth СУС3

СУС

Х18

А69

Roth СУС4

СУС

Х18

А70

Roth СУС5

СУС

Х18

А71

Roth СУСб

СУС

Х18

А72

Roth СУС7

СУС

Х18

А73

Roth СУСв

СУС

Х18

А74

Roth СУС9

СУС

Х18

А75

Roth СУС10

СУС

Х18

А76

Roth СУСп

СУС

Х19

А120

Roth СУС12

СУС

Х19

А121

Roth СУС13

СУС

Х19

А122

Roth СУС14

СУС

Х19

А123

Roth СУС15

СУС

Х19

А124

Приложение Б

(обязательное)

Форма протокола поверки ИК

Протокол

проверки измерительных каналов модулей_________

Дата:        время:

Диапазон проверки:__

Результаты испытаний:

Таблица 1.1- Проверка погрешности канала № шкафа

Заданные значения

Результаты измерений

Пределы допускаемой, приведенной к ДИ, погрешности, ±%

Полученные значения погрешности, %

Таблица 1.2 - Проверка погрешности канала №

Заданные значения

Результаты измерений

Пределы допускаемой, приведенной к ДИ, погрешности, ±%

Полученные значения погрешности, %

Таблица 1.3 - Проверка погрешности канала № шкафа

Заданные значения

Результаты измерений

Пределы допускаемой, приведенной к ДИ, погрешности, ±%

Полученные значения погрешности, %

Максимальная приведенная погрешность ИК _____________________________

составила ±____% (канал №__), что находится/не находится в допускаемых пределах.

Заключение: результаты испытаний: (положительные/отрицательные).

Приложение В

(справочное)

Схемы подключения эталонов к поверяемым модулям

1. Для поверки ИК частоты, силы и напряжения постоянного тока собрать схему переходника, приведённую ниже:

«+»

В эталон

«-»

Кабель БЛИЖ.431583.013.378-03

Разъём SH236-5.0-4P

1

+ЕХС

2

AGND

3

♦IN

4

-IN

2. Для поверки ИК электрического сопротивления постоянному току собрать схему переходника, приведённую ниже:

Разъём SH236-5.0-4P

ч      1

Кабель БЛИЖ.431583.013.378-03

1

1

+ЕХС

1\.

2

AGND

Кабель БЛИЖ.431583.013.378-03

1

3

♦IN

^2

__2

4

-IN

В АЧП

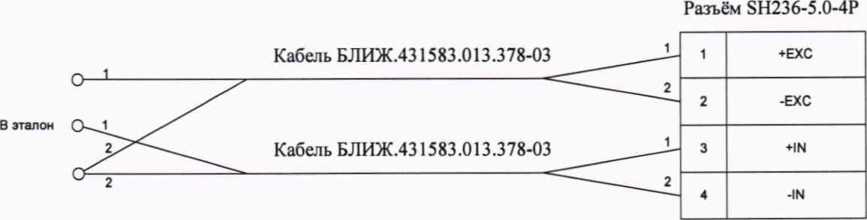

3. Для поверки ИК коэффициента преобразования сопротивления постоянному току собрать схему переходника, приведённую ниже:

в АЧП

Примечание: Два кабеля БЛИЖ.431583.013.378-03 и один разъём SH236-5.0-4P находятся в составе ЗИП

35

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
